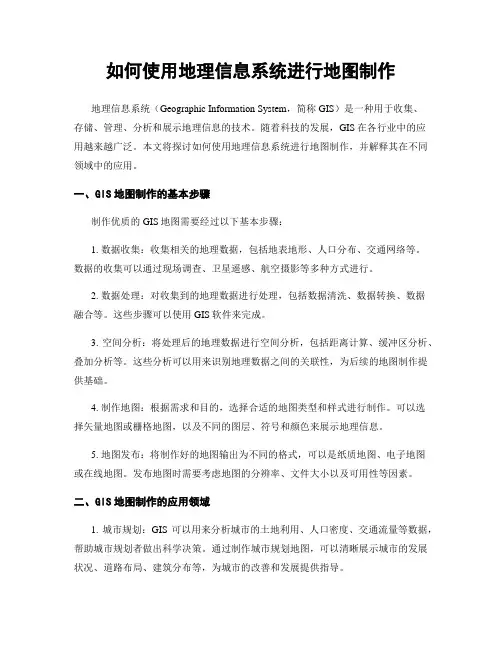

如何使用地理信息系统进行地图制作地理信息系统(Geographic Information System,简称GIS)是一种用于收集、存储、管理、分析和展示地理信息的技术。

随着科技的发展,GIS在各行业中的应用越来越广泛。

本文将探讨如何使用地理信息系统进行地图制作,并解释其在不同领域中的应用。

一、GIS地图制作的基本步骤制作优质的GIS地图需要经过以下基本步骤:1. 数据收集:收集相关的地理数据,包括地表地形、人口分布、交通网络等。

数据的收集可以通过现场调查、卫星遥感、航空摄影等多种方式进行。

2. 数据处理:对收集到的地理数据进行处理,包括数据清洗、数据转换、数据融合等。

这些步骤可以使用GIS软件来完成。

3. 空间分析:将处理后的地理数据进行空间分析,包括距离计算、缓冲区分析、叠加分析等。

这些分析可以用来识别地理数据之间的关联性,为后续的地图制作提供基础。

4. 制作地图:根据需求和目的,选择合适的地图类型和样式进行制作。

可以选择矢量地图或栅格地图,以及不同的图层、符号和颜色来展示地理信息。

5. 地图发布:将制作好的地图输出为不同的格式,可以是纸质地图、电子地图或在线地图。

发布地图时需要考虑地图的分辨率、文件大小以及可用性等因素。

二、GIS地图制作的应用领域1. 城市规划:GIS可以用来分析城市的土地利用、人口密度、交通流量等数据,帮助城市规划者做出科学决策。

通过制作城市规划地图,可以清晰展示城市的发展状况、道路布局、建筑分布等,为城市的改善和发展提供指导。

2. 自然资源管理:GIS可以用来监测和管理自然资源,包括森林资源、水资源、土地资源等。

通过制作自然资源地图,可以准确了解资源的分布情况和利用情况,帮助决策者做出合理的资源管理计划。

3. 环境保护:GIS可以用来分析环境数据,例如气候变化、空气污染和海洋生态等。

通过制作环境保护地图,可以展示环境状况的空间分布和变化趋势,为环境保护工作提供重要的参考。

Surfer&GeoMap构造——步骤

Surfer&GeoMap构造——步骤
油藏描述实验课
三、利用Surfer&GeoMap作构造图
使用软件: Surfer 8 & GeoMap 3.5
提供资料:井位坐标、等值线数据、断层线数据 实现目标:作出某某地区地层顶部构造图,并作出相应的
构造描述。
油藏描述实验课——Surfer&GeoMap作构造图
1
步骤一:在Surfer中导入井位
14
步骤九:描述构造属性:
从图中读出圈闭闭合高度,构造长度量相关长度; 判断溢出点位置,点击“新建工具栏”的“面”按钮 ,在 图中圈出闭合面积并封闭,点击“测量面积”按钮 ,即可 自动计算出闭合面积。
油藏描述实验课——Surfer&GeoMap作构造图
9
步骤四:在GeoMap中导入底图
1、新建一图册,在弹出的“图件信息”对话框里选“大地坐 标 ”,打开所提供的“井位坐标.txt”文件,然后按如下规 则填写数据:“左”后填写比X列的最小值稍小的一个数据 (建议为最小值-3000);“顶”后填写比Y列最大值稍大的 数据;“右”后填写比X列最大值稍大的数据;“底”填写比 Y 列最小值稍小的数据。
油藏描述实验课——Surfer&GeoMap作构造图
7
步骤二:绘制等值线
完成之后,如下图:
油藏描述实验课——Surfer&GeoMap作构造图
8
步骤三:添加图名 &出图
1、选择菜单栏的 绘制→文本框,即可为构造图加上图名。 2、点击菜单栏:文件→导出,将成图导为.jpg等图片格式,以备
后用。
油藏描述实验课——Surfer&GeoMap作构造图
2、点击下方“图象工具栏”的“加载底图”按钮 ,选择 刚才在surfer中做好的成图,将其导入。

Geomap剖面图数据制图流程[1]

Geomap剖面图数据制图流程[1]

目录绘制剖面图操作流程: (2)剖面图所涉井位数据格式说明 (9)绘制剖面图操作流程:(下附数据文件格式)一、新建图件(直角坐标即可)二、选取灵活的剖面图1、1示位置”指的是所绘图元在当前图件中的显示位置(用户坐标)。

(若想让多个柱子顶部对齐,可以把它们的“顶边界”输入一个值就可以了)。

暂可随意新增,然后选中某一岩层并双击,在左侧的属性项处修改其层深度,单击“符号”右侧的选择要填充的岩性,调整符号大小、前景色、背景色、缩进比例和岩层整合类型。

依次对各层操作。

方法二:事先准备好岩性数据文件,选中剖面柱子,然后右键单击,选择“从文件加载”,打开数据文件,数字制图。

岩性填充之后,选中剖面柱子,让其属性切换至“岩柱边界”,选择“边线方式”,然后在“右边文件”处打开测井曲线数据文件,在“右边格式”处选择“List格式”,左侧测井曲线同上。

岩性剖面做好以后,可以将其外框去掉,其方法是,在“显示位置”属性中将“绘制边框”设置为“no”即可。

2、测井曲线:3、井旁标记:单击此按钮,在做图区域拉框,在属性页修改其属性,然后选中其右键单击,选择“从文件中加载”,打开其数据文件即可。

(用于表示某些地层中发现的化石等其他地质)4、井旁曲线:同上。

从绘图的角度来考虑,凡放在井柱旁边的曲线都是井旁曲线,但在地质学上面,只有自然电位、珈玛曲线等才是专业的测井曲线,渗透率和孔隙度等从严格的专业角度考虑则不属于测井曲线,所以在此增加该图元。

此处绘制曲线,可以改变曲线的显示类型,比如:谱线图、折线图、直方图。

5、井旁文字:操作如上。

同样,对于井旁文字的显示可以有多种方式。

刻度轴:单击此按钮,在做图区域拉框,调置其属性,托拽其个cf 到想要的长度,然后设置其各项属性。

当它旋转90度的时候,多用于左侧,此时,轴起始值指的是底端数值,终止值指顶端数值。

当它旋转270度时,多用于右侧,轴起始值指的是顶端数值,终止值指底端数值。

操作如下:图1 图2图3 图4图5剖面图所涉井位数据格式说明数据文件整理属于是数据制图的前期工作,一般情况下,在安装程序jurassic文件夹----geomap3.2文件夹---“演示图册及数据”文件夹---“PARA”文件夹—-“数据文件”文件夹里有数据文件模版,现将各格式说明如下:1、岩性剖面数据文件其中:“GmLith v3.0”为数据文件头,用于告诉系统所提供数据类型。

Google Maps 地图制作实践教程说明书

Google Maps 地图制作实践教程说明书
Then ask kids to open the Google Maps app on their tablets and use the zip code of your local program or school site to locate their neighborhood. They can orient themselves by finding familiar locations such as their home, school, or local library.
Materials
•Samsung tablets •graph paper
•tape or glue
•pens or pencils
•rulers
•poster board
•Completed Activity Sheet A: Engineering in My Community
(from Activity 1)
Ask kids to discuss within their teams what they discovered in their neighborhood map.
SESSION 2
To Get Started: Remind kids that they discussed maps and blueprints in the last session. They also used Google Maps on their tablets to locate their own neighborhood. Ask them to discuss what landmarks in their community helped orient them while using Google Maps.

GeoMap制图操作

GeoMap制图操作

GeoMap制图操作1.问:GeoMap的加密/解密有⼏种?答: GeoMap软件根据加密/解密的不同,分为:注册版、单机加密版、⽹络加密版。

各版本之间只存在程序加密/解密⽅式的不同,程序的功能与应⽤全都⼀样。

其中,安装注册版时,程序⾃动读取当前机器的硬盘ID号,公司根据⽤户提供的ID号返还注册号,当前机在没有更换硬盘的情况下,该注册号可以⼀直使⽤,更换机器或更换主导硬盘情况下,注册号需要重新申请。

重做操作系统情况下,注册号需要重新输⼊。

重新安装程序后,⽆需重新输⼊注册号,直接运⾏即可。

单机加密版和⽹络加密版,则需要安装加密锁和加密锁驱动。

对于暂时没有获得解密许可的⽤户,暂可以使⽤学习版进⾏简单了解。

安装任⼀版本的程序都是伴随安装学习版。

2.问:加载底图时,提⽰“⽆法复制”是为什么?答:从Geomap3.5开始,实现加载底图时,程序⾃动复制位图⽂件⾄图册的IMAGE⽂件夹。

若加载底图操作不在图册中操作或当前图册缺少IMAGE⽂件时,位图则⽆法复制,故做以上提⽰。

3.问:如何加载⽆坐标直⾓坐标底图?答:操作流程为:1) 直接新建⼀直⾓坐标图件,然后单击“加载底图”按钮,将底图显⽰在当前图件上。

2) 在该图任意位置上拾取三个或三个以上不在同⼀条直线的定位点,然后单击“设置定位点参数”按钮,对其上⾯的定位点参数不加修改,或只是将其⼩数位数向后移动,对定位点参数做整⼗倍数放⼤,然后直接单击“确定”。

3) 使⽤剪裁⼯具,依底图⼤⼩,对图件进⾏剪裁,然后在当前图件上画⼀对⾓线,卸载底图后查看当前⽮量图件⼤⼩是否合适,若不合适,可修改其图件边距或再次加载底图剪裁,直⾄所需后单击“确定”即可。

4.问:加载底图时,为什么⼀旦使⽤半⾃动⽮量追踪按钮,系统就会⾃动提⽰:存储空间不⾜,⽆法处理此命令?答:解决⽅法:这是由于位图太⼤的原因。

例如,当前位图为3.31M1)把图件放在photoshop中,进⾏裁掉多余部分等操作减⼩图件⼤⼩。

MAP GIS下三维地形图制作

MAP GIS下三维地形图制作

MAP GIS下三维地形图制作1)建库2)导入矢量地形数据。

3)矢量地形数据的投影变换。

在“数据分析与处理”中进行投影转换。

确保矢量数据投影准确(以大地坐标为宜,即投影坐标,而非地理坐标)。

首先打开“查询处理”菜单,选择“投影变换”工具中的“投影要素类”然后在“投影要素”框题栏中,指定“源空间参照”和“目的空间参照”,并指定保存位置。

4)对应区影像数据的备制和导入。

在ENVI软件中,抠出所需的影像数据,并将其导入到数据库中。

首先,加载对应区遥感影像。

然后将合成影像的对应区域保存为bmp影像,第一步打开“文件”下,保存影像菜单。

第二步,设定保存影像的区域范围,范围与矢量地形数据的范围一致。

5)在“数据地形分析”中,运用“TIN分析”菜单下的“高程点栅格化”工具条对矢量数据作栅格化处理。

做“高程点/线栅格化参数设置”,并设定保存位置,如下:6)在“三维基础平台”中,进行三维显示。

首先将保存了矢量地形数据和影像数据的数据库进行关联。

然后,右击三维模型,添加“三维地形容器”,选择“地形土层”关联地形数据源打开“关联地形数据源”选择多个地形数据集打开前边矢量地形数据制作的栅格数据并设定栅格数据的位置和投影信息,如下:关联色表,选择“MapGisRAS色表,点击“Z”键,载入三维视图,如下添加遥感影像数据,选择“地形图层”上右击,添加影像数据,如下:关联影像数据,在影像数据层上右击,选择“关联数据源”在跳出的窗口中,选择多个影像数据集,如下:在跳出的窗口中选择遥感影像数据位置和投影信息,如下:点击确定后,就完成了三维地形图的制作。

如下:。

计算机绘图---geomap3[1].5

平面坐标图件
– 部署图 – 圈闭 – 地震
投影图件的分类
平面坐标图件
直角坐标图件
双标准纬线图件 (兰勃托投影)
高斯-克吕格图件 (高斯投影)
UTM投影图件
高斯6度带图件
高斯3度带图件
跨带图件
不跨带图件
经纬度图件展示
新建经纬度图件
双标准图件 :以兰勃托体系投影的图件,适合图幅(经度)
跨度比较大的图件。如:勘探部署图,特大的油藏部署图。
软件安装
• 软件类型
– 学习版、注册版、单机版加密版、网络加密版 ;
• 操作系统
– WinNT及以上系统如:Win2000、WinXP等 – 不建议使用Win98系统;
• 配置要求
– CUP: 最低PIII 1G 最少256M内存 所占50M硬盘 – 显示器1024×768 分辨率 ,17寸以上;
图元数据输出
增加了大地坐标类型输出,同时增加了井旁曲线, 井旁文字等图元的数据输出。
程序更新
符号编辑器的更新
全新的符号编辑器,以一个文件取代了原来三个文件的 符号库形式,同时增加了自动计算符号索引功能。使新 建符号的操作更加安全,稳定!
程序更新
投影转换和坐标转换
全新的投影转换机制,将原来的投影 叠加和坐标校正分离。使操作更加简 单合理。
图元
线型图元(曲线、等值线、断层线) 在GeoMap3.5中对曲线(包括断层线、等值线)的描 述算法进行了改进。点划线在缩小打印时,圆点不 随比例缩小的问题解决;铁路线过短时,循环节循 环次数不受用户控制的问题解决;曲线绘制中经常 出现的曲线抖动现象基本消除。
改进图元
等值线、断层线增加了对线型支持
绘图方式
绘图方式

利用mapgis制作地质图方法解答

网线类型选择“绘制实线 坐标网”;比例尺选择 50000;分幅方法选择 图幅参数可根据实际 “任意公里矩形分幅” 需要填写,一般将左 下角平移为原点,便 于后期图幅处理
边框参数可根据出图的比 例调整,一般采用初始设 定值不做变化

各参数设置完成后点击“确定”,保存点、线、 面文件。最后形成的图框如图所示:

3.地质图生成
地质图中字体的大小及图例的大小格式如下图所示:

根据第一 届地质大 赛给出的 地质资料, 粗略的做 出的地质 图,仅作 参考(图 例等相关 内容没有 给出)。

完整的地质图应包括地层柱状图及地质剖面, 一般综合地层柱状图绘制在左图廓外,剖面图 绘于图廓下方,图例绘在右图廓外。
第五章 变质岩

概述:变质岩在区内的发展程度,所具有的成 因类型和分布情况。然后按成因类型分节进行 详细叙述。
第六章 构造
首先概述区域构造基本特征,大地构造或 构造体系归属及具体部位,构造型式等。 然后根据构造体系分带进行详细叙述,应 着重摆实际资料,详细描述各种构造形迹的形 态、产状、规模、性质、分布;论述各种构造 形迹之间的先后序次,从属级别和生成机理方 面的联系。 最后论述体系归属的依据,有几种构造体 系可以列几节叙述。
利用mapgis制作地质图方法解答
管友飞 2014年5月30日
主要内容

1.标准图框生成 2.点线投影变换 3.地质图生成 4.地质报告编写



1.标准图框生成

打开mapgis,选择实用服务中的投影变换

打开投影变换菜单,出现下图,选择 图标, 表示矩形图框生成;或者选择“系统标准图框” 菜单下“键盘生成矩形图框”菜单。

利用GoogleEarth高程数据制作地形图

利用Google Earth高程数据制作地形图在地灾危险性评价、土地复垦实施方案等项目中,平面布置图需要地形基本数据,考虑到投成本控制和设计精度要求,可以利用软件提取Google Earth高程数据生成地形等高线代替实地测量地形。

提取Google Earth高程数据原理:Google Earth上每一个点的属性包括地理坐标和高程,投影椭球参数采用WGS84地理坐标系。

通过采样所求围的坐标点,用三角网剖分的方法自动生成等高线。

所以生成等高线的精度跟采样点的间距紧密相关,采样距离越小精度越高。

利用Google Earth数据制作地形图主要分两个步骤:1.地理坐标和高程数据的提取;2.根据提取的数据制作地形图。

一、地理坐标和高程数据的提取所用软件:Google Earth ,谷地地理信息系统(GoodyGIS)或谷歌地球高程数据采集工具(GetGECoords)下面分别以GoodyGIS和GetGECoords为例讲解数据提取过程:(1)GoodyGIS提取过程首先需要安装Google Earth和GoodyGIS,由于GoodyGIS专业版需要付费,先暂用试用版。

启动软件后界面如下:1.点击菜单栏的定位搜索,输入需要定位的经纬度坐标,点击前往,再重复定位搜索下一个点坐标。

一般情况下如需得到一个区域的高程数据,只需确定左上角和右下角两个点坐标。

2.点击菜单栏绘制图形,下拉菜单选择矩形,根据提示点击右键在两个对角点,绘制成一个矩形,矩形围要包括两个目标点所构成的区域。

3.点击左边工具栏高程提取,下面选择对象单个对象(点线面)左键单击绘制的矩形,可看到左边工具栏对象名称、对象类型、可否提取,对象数目有了相应变化。

4.点击左边工具栏高程数据提取,试用版采样点间距最小只能为60米弹出的对话框点击计算高程点数点击开始提取提取完成后保存提取的数据文件。

5.提取的数据文件格式为.csv,用Excel打开后,只保留经度、纬度和高程3列数据,然后保存为.txt的文本文档。

用GeoMap35绘制石油地质图3

第一章 GeoMap3.5地质制图软件简介1.1 概述GeoMap是侏罗纪软件股份有限公司开发的二维石油地质制图软件,GeoMap3.5是GeoMap3.2的升级版本。

它是一个包含多个子系统的综合制图系统,主要包括制图子系统、图形转换工具子系统、坐标转换工具子系统、拼图子系统、符号编辑器等。

GeoMap3.5具有3种成图方式,一是在计算机上按底图手工清绘成图;二是数据成图,即利用其本身的数据成图功能,用一些软件输出的、或制作的图形文本数据文件快速成图。

三是通过图形转换子系统,用某些软件输出的图形文件转换成图。

GeoMap3.5制图系统安装在PC机上,可运行在Windows2000、Windows2003、Windows XP及更高版本的操作系统环境中,在目前的P4型 PC机上可顺利运行。

GeoMap3.5主要有两类版本:注册版和加密版,安装均比较简单。

安装注册版时,双击安装盘文件夹中的Setup安装文件,按提示安装,选择注册版。

安装后,首次运行会弹出关于GeoMap… 窗口,在用户注册栏输入侏罗纪公司根据安装该软件的计算机硬盘ID号计算的注册号,单击确定,再次运行便可启动该软件,进入其界面。

加密版需先安装GeoMap3.5软件,再安装加密驱动程序,然后插上加密狗,即可运行该软件。

GeoMap3.5软件不到100MB,可拷贝到硬盘上安装。

GeoMap3.5和GeoMap3.2界面基本相同,做图方法类似,但前者的功能比后者更强。

二者的图形文件格式后缀都是GDB,但老版本不能打开新版本的图件。

GeoMap3.5可将图件存储为GeoMap3.2格式的图形文件,但新功能绘制的图元可能会丢失。

1.2 GeoMap3.5石油地质制图软件的界面运行GeoMap3.5,显示的初始界面,未打开或未新建文件前,只有3项菜单,各种工具栏、主窗口均呈灰色显示。

打开图件后,界面如图3-001。

可分为5个部分:1 菜单、工具栏菜单栏在窗口上部,有9项菜单:文件、编辑、操作、底图、数字制图、工具、窗口、查看、帮助。
