农村土地承包经营权调查工底图的制作流程及规范要求（贵阳项目适用版）一、引言外业调查时需要调查工作底图，好的工作底图可以使外业调查工作事半功倍，反之若是工作底图质量太差，则可能干扰调查人员，令其事倍功半，也会使调查成果内容上图时加大难度和工作量。
二、工作底图制作流程制作工作底图大致可分为以下几个步骤：1、影像预处理2、影像判读及矢量化3、图幅整饰4、打印出图下面我们分步骤讲解，矢量化软件以MAPGIS为例，比例尺以1:1500为例。
1、影像预处理影像的预处理通常包括：影像配准、坐标转换等。
这一部分请大家参阅相关书籍和资料。
此次贵阳项目数学基础要求如下：2、影像判读及矢量化这一步是制作工作底图的核心内容，矢量化的质量直接关系到工作底图的质量，也会很大程度上提高外业调查的效率。
在这一步过程中我们必须保证对影像的正确判读以及矢量化的精度。
影像判读能力是专业能力和判读经验共同决定的，此处不做讲解，请大家参阅相关书籍和资料。
接下来讲解影像矢量化过程。
在矢量化开始前，我们应先设置矢量化参数（通常为默认即可）、设置矢量化范围（通常为行政界线，耕园地范围线为参考范围，林权范围线也可作参考）。
在矢量化过程中我们需要注意以下几点：1）矢量线与影像图偏差保持在图上0.2mm之内，在勾勒非直线、直角地块边界的时候应保证地块边界线的圆滑度。
图1为修改前，图2为修改后。
图 1 图 22）在遇到树荫时，地块边界线不应该如图3中所示绕过树荫，而是首先判断附近地形，图3中这一处树荫是在较规则的道路旁，根据常识，路边的地块通常以道路边线为界，据此判断80089和80196这两个地块的边界应如图4所示直接穿过树荫。
当然我们不能保证这样判断一定正确，最终结果应以实地调绘结果为准。
图 3 图 43）在遇到较宽（实地距离1m以上）田坎或道路时，应画双线，如图5、图6所示。
（黑线为修改前、红线为修改后）图 5图 64）农村的田坎一般呈圆弧形或较规则的线形，在田坎的交叉口应呈“十”字或“丁”字形，应尽力避免在田坎的交叉路口出现微短线，如图7、图8、图9所示。
农村土地承包经营权确权登记颁证成果图制图规范V 大图版
农村土地承包经营权确权登记颁证成果图制图规范（征求意见稿）1 适用范围本规范规定了农村土地承包经营权确权登记颁证成果图上各种要素的符号、注记以及使用这些符号、注记的基本要求和方法。
本规范适用于编绘农村土地承包经营权确权登记颁证工作中涉及的成果图，包括调查草图、地块分布图和承包地块示意图等。
2 制图依据下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
《农业部、中央农村工作领导小组办公室、财政部、国土资源部、国务院法制办、国家档案局关于认真做好农村土地承包经营权确权登记颁证工作的意见》（农经发[2015]2号）《农业部国家档案局关于加强农村土地承包档案管理工作的意见》（农经发[2010]12号）《农业部国家档案局关于印发<农村土地承包经营权确权登记颁证档案管理办法>的通知》（农经发[2014]12号）GB/T 13989 国家基本比例尺地形图分幅和编号GB/T 20257.1 国家基本比例尺地图图式第1部分1:500 1:1000 1:2000地形图图式GB/T 20257.2 国家基本比例尺地图图式第2部分:1:5000 1:10000 地形图图式GB/T 17986.2 房产测量规范第2单元：房产图图式NY/T 2537 农村土地承包经营权调查规程NY/T 2538 农村土地承包经营权要素编码规则NY/T 2539 农村土地承包经营权确权登记数据库规范CH 5003 地籍图图式3 一般规定NY/T 2537-2014、NY/T 2538-2014和NY/T 2539-2014界定的术语和定义、数学基础和区域界线等适用于本文件。
农村土地承包经营权确权登记颁证成果图中，权属要素编绘和标注一般采用单色（K100），其他要素编绘与标注可根据GB/T 20257.1、GB/T 20257.2的相关规定视需要采用青、品红、黄、黑（C、M、Y、K）四色或单色（K100）。

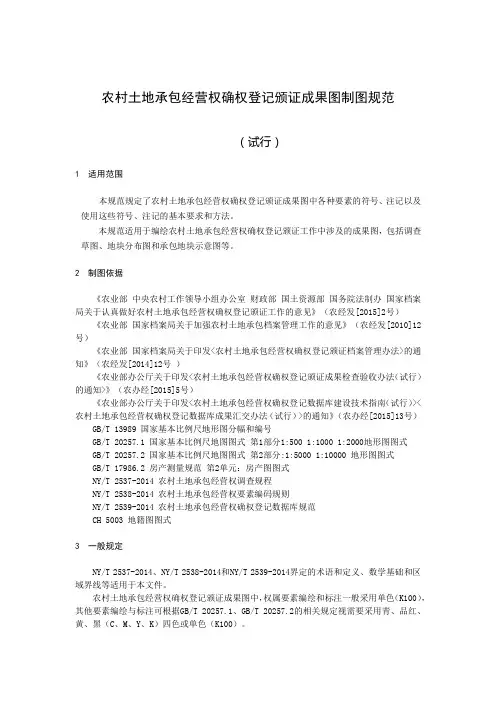

土地承包经营制图规范
