石灰石活性化验方法及标准
石灰活性检验方法的探讨
石灰活性检验方法的探讨
石灰活性是指石灰的可逆反应活性，是衡量石灰质量的重要指标。
它被广泛用于水处理、环境保护、发电厂废水处理和农业塑料护盖等
领域。
石灰活性的检测是石灰行业的重要技术，它是石灰行业的关键
技术。
常见的石灰活性测试有表观比重法、溶解度限制法和碱度法。
1、表观比重法：根据石灰的比重来测量其活性，在比重范围不超
过2.9的石灰中，比重越大，石灰质量越好。
2、溶解度限制法：将不同比重的石灰分别入罐，经过一定时间在
恒定温度恒定压力下加水，以测定石灰溶解度，将溶解度比值大小与
比重进行比较，从而反映出石灰的活性。
3、碱度法：将石灰加入矿物和碱的混合物，在恒定温度和恒定压
力下加入溶解，使碱与石灰中的氧结合，从而测量碱度，从而衡量出
石灰的活性。
以上就是对石灰活性测试常用方法的介绍。
当然，除以上这几种方法外，还有其他一些检测方法，如酸食物试验和碱度指数测定等。
但是，以上三种主要方法是根据活性程度认定石灰质量的常见测试方法。
因此，有必要将上述分析方法结合起来，对石灰活性进行深入的研究，从而可以得出更准确的测量值。
综上所述，石灰活性是衡量石灰质量的重要指标，所以检测其活性也是极其重要的。
常见的活性检测方法有表观比重法、溶解度限制法和碱度法。
但是，尚未建立一种完整的检测方法，需要将传统的表观比重法、溶解度限制法和碱度法进行综合，从而可以得出更准确的测量值。
生石灰活性测试方法
DIN 德国工业标准DIN EN 459-2生石灰活性测试方法DIN EN 459-2(原DIN 1060-3)1反应1.1概要对已研磨的未消化的石灰的消化反应的检验，是通过测量石灰与水反应之后一段时间内温度的升高来进行的（消化曲线）。
1.2检测设备检测设备必须包括图1中所显示的6项。
称量和填充装置必须以不锈钢制成（图4）。
检测设备必须具备200J/K至300J/K的水值。
1.3样本制备需要约0.5kg的样本。
为使样本与所测产品相一致，样本应保存不足密封容器中。
即使是增加少量的水分，也会影响到消化曲线的形状。
对于不同的测试，需称重150±0.5g 的样本。
1.4检测步骤在约20℃（T0）的条件下，Dewar-罐里将被注入600±1g的蒸馏水。
应安装温度计和平台搅拌器以测量搅拌器搅动时的温度（300±50RPM）；与20℃的偏差不应超过±0.5K。
石灰样本的温度也必须在20℃左右。
当搅拌器（图2）进行搅拌时，用填充装置将称量的样本一次性放进已注好的水中。
此时间点将作为测试开始的时间。
消化温度的测量分别在以下时间点进行；开始后半分钟，开始后一分钟，开始后10分钟之内的每一分钟；之后，时间间隔变为两分钟。
若石灰的品质较易发生反应，则测量温度的时间间隔应较短，这是因为，反应可能在几分钟以后就进行完毕了。
必须核实，在整个检测过程中Dewar-罐内的成分是充分混合的。
当石灰的品质过稠时，则需在达到约60℃的反应温度后，增加搅拌器的搅拌。
1.5评估测得的温度将按时间顺序在图上（湿式消化曲线，图5）。
为了描述活性石灰的反应速度，时间以t u按分钟计算，80％的活性石灰进行了反应，此时达到了温度T U。
当测到最高温度T’max时，反应达到100％。
（图5）摄氏度)2.0()'8.0(0max T T T u ´+´=。
为了计算最高温度T max ，有必要考虑到水值，从而修正测得的高温T ’max 。
石灰水活性试验检验标准

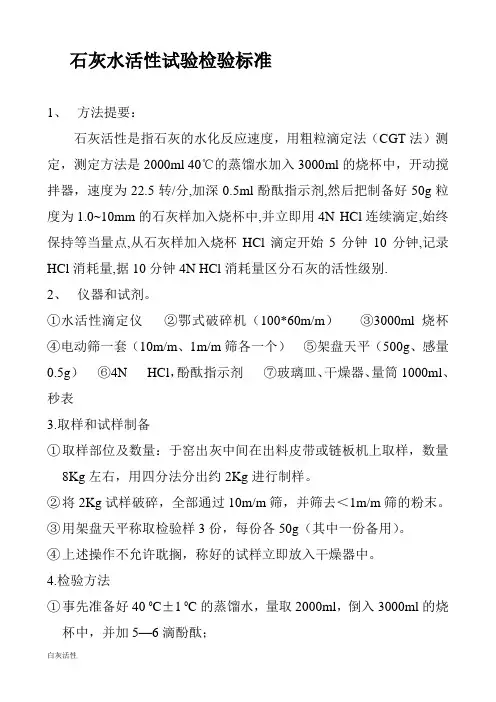

石灰水活性试验检验标准1、方法提要：石灰活性是指石灰的水化反应速度，用粗粒滴定法（CGT法）测定，测定方法是2000ml 40℃的蒸馏水加入3000ml的烧杯中，开动搅拌器，速度为22.5转/分,加深0.5ml酚酞指示剂,然后把制备好50g粒度为1.0~10mm的石灰样加入烧杯中,并立即用4N HCl连续滴定,始终保持等当量点,从石灰样加入烧杯HCl滴定开始5分钟10分钟,记录HCl消耗量,据10分钟4N HCl消耗量区分石灰的活性级别.2、仪器和试剂。
①水活性滴定仪②鄂式破碎机（100*60m/m）③3000ml烧杯④电动筛一套（10m/m、1m/m筛各一个）⑤架盘天平（500g、感量0.5g）⑥4N HCl，酚酞指示剂⑦玻璃皿、干燥器、量筒1000ml、秒表3.取样和试样制备①取样部位及数量：于窑出灰中间在出料皮带或链板机上取样，数量8Kg左右，用四分法分出约2Kg进行制样。
②将2Kg试样破碎，全部通过10m/m筛，并筛去＜1m/m筛的粉末。
③用架盘天平称取检验样3份，每份各50g（其中一份备用）。
④上述操作不允许耽搁，称好的试样立即放入干燥器中。
4.检验方法①事先准备好40 0C±10C的蒸馏水，量取2000ml，倒入3000ml的烧杯中，并加5—6滴酚酞；②在滴定管中装好4N HCl 500ml；③当水温在40 0C±10C时，开动搅拌机，倒入称好的试样，并开始计时。
④随时滴入4N HCl，使溶液保持着红色，当5分钟和10分钟时滴定至终点（刚转为无色），读取盐酸耗量。
5.检验结果的表示：①每个实验做两个平行检验，结果取二次平行检验的平均值表示。
若两个误差较大（超5%），应再做备用实验，结果取三个样的平均值。
②表示方法用5分钟和10分钟的4N HCl耗量的毫升数。
石灰石活性
石灰石／石膏湿法烟气脱硫系统石灰石活性研究脱硫系统一般要求CaCO3不低于90%，石灰石中往往含有少量的MgCO3，它通常以溶解形式或白云石形式存在。
在吸收塔中，白云石往往不溶解，而是随副产物离开系统。
因此含高浓度白云石的石灰石活性较低。
石灰石活性影响系统的脱硫性能及石膏的品质。
溶解石灰石为脱硫化学反应提供吸收SO2所需Ca2+及碱度，故要求活性越高越好。
1石灰石活性的研究概况石灰石／石膏湿法脱硫过程可以划分为5个阶段：(1)溶质SO2由气相主体扩散到气液两相界面气相的一侧；(2)SO2在相界面上的溶解，并转入液相；(3)SO2电离，同时剩余的SO2由液相界面扩散到液相主体；(4)石灰石的溶解、电离与扩散；(5)反应产物向液相主体的扩散及反应产物沉淀的生成。
5个阶段是同时进行的。
步骤2、3、5是快速离子反应，由化学动力学可知总化学反应速率由步骤1和4即气相中SO2的扩散(气相阻力，如式1～4所示)和石灰石固体的液相溶解(液相阻力，如式5～6所示)决定的。
降低液相阻力可以提高化学反应速率，进而提高整体系统性能，对于石灰石活性的研究都是从降低石灰石溶解的液相阻力入手的。
1.1国外石灰石活性研究情况1.1.1石灰石物理性质对活性的影响石灰石中主要有效成分是CaCO3，因此石灰石中CaCO3的含量对活性有重要影响。
石灰石中CaCO3含量越高，其活性越大。
由于白云石(MgCO3·CaCO3)比方解石（CaCO3)的溶解速率低3～l0倍，当石灰石纯度较低(CaCO3含量<85％wt)或者要求对石灰石要有较高的利用率时，白云石等杂质会大大降低石灰石的溶解。
MgCO3含量过高时，还容易产生大量可溶的MgSO3，减小SO2气相扩散的化学反应推动力，严重影响石灰石化学活性，因此设计时对石灰石中CaCO3含量一般要求高于90％。
石灰石粒径越小，比表面积越大，液固接触越充分，从而能有效降低液相阻力，故石灰石活性就越好，Chart和Rochelle1采用定pH值滴定法研究石灰石溶解特性，发现石灰石溶解速率是溶液组成、粒径分布的函数，与其表面粗糙度等无关。
石灰活性度检测标准
石灰活性度检测标准石灰是一种常见的建筑材料，其活性度对于其使用性能有着重要的影响。
因此，对石灰活性度的检测标准也显得尤为重要。
本文将介绍石灰活性度的检测标准，以帮助相关人员更好地了解和掌握这一重要的技术指标。
首先，石灰活性度的检测方法主要有两种，分别是饱和水浸法和自由石灰量法。
饱和水浸法是指将石灰样品浸泡在水中，使其完全饱和，然后测定其残余石灰量的方法。
而自由石灰量法是通过加入过量的盐酸来与石灰发生反应，从而测定石灰中未反应的自由石灰量的方法。
这两种方法各有其优缺点，可以根据实际情况选择合适的方法进行检测。
其次，石灰活性度的检测标准主要包括活性钙氧化物含量、活性镁氧化物含量、活性硅酸盐含量等指标。
活性钙氧化物含量是指石灰中活性的氢氧化钙含量，它是反映石灰活性度的重要指标之一。
活性镁氧化物含量是指石灰中活性的氢氧化镁含量，它也对石灰的活性度有着重要的影响。
活性硅酸盐含量则是指石灰中活性的硅酸盐含量，同样也是一个重要的检测指标。
此外，石灰活性度的检测还需要遵循一定的操作规程和标准。
在进行检测时，需要严格按照相关标准的要求进行取样、制样、试验和计算等操作，以确保检测结果的准确性和可靠性。
同时，还需要注意检测设备的校准和维护，以保证检测设备的正常运行和检测结果的准确性。
总的来说，石灰活性度的检测标准是保证石灰质量的重要手段，它直接关系到石灰制品的使用性能和品质。
因此，相关人员在进行石灰活性度检测时，需要严格按照标准要求进行操作，确保检测结果的准确性和可靠性，以提高石灰制品的质量和使用效果。
综上所述，石灰活性度的检测标准是一个重要的技术指标，对于保证石灰制品的质量和使用性能有着重要的影响。
相关人员需要深入了解和掌握石灰活性度的检测方法和标准，以确保石灰制品的质量和使用效果。
希望本文能够对相关人员有所帮助，谢谢阅读。
石灰活性度
石灰活性度一、活性石灰标准活性石灰3.1活性石灰的化学成分和物理性能青标应符合表1规定「二、活性石灰介绍石灰的活性度取决于它的组织结构，石灰的组织结构与煅烧温度和煅烧时间密切相关。
影响石灰活性度的组织结构包括体积密度、气孔率、比表面积和CaO矿物的晶粒尺寸。
晶粒越小，比表面积越大，气孔率越高，石灰活性就越高，化学反应能力就越强。
目前石灰活性度平均值一般可以超过300 ml/4N-HCI，石灰的活性度是指它在熔渣中与其它物质的反应能力。
用石灰在熔渣中的熔化速度来表示。
通常用石灰与水的反应速度表示。
表征生石灰水化反应速度的一个指标，即在一定时间内，以中和生石灰消化时产生的Ca（0H2所消耗的4mol/L盐酸的毫升数表示。
三、石灰活性度酸碱滴定法具体方法：称取粒度为1—5mm勺试样25. 0g，量取稍高于40±1度的水lOOOmL倒人200OmL的大烧杯中。
开动搅拌仪(转速250-300r/min ), 用温度计测量水温。
待水温降到40±1度时，加酚酞指示剂溶液(酚酞指示剂的浓度为10g/L) 10滴，将试样一次倒入水中消化并开始计算时间。
当消化开始呈红色时，用4N的盐酸滴定，直至红色消失。
如又出现红色，则继续滴人盐酸，直至混合液中红色再消失。
记录第10分钟时盐酸消耗的毫升数。
测定结果计算活性度(% )=2*T • V,式中：V—消耗的盐酸体积，mL。
T—盐酸的滴定系数。
盐酸滴定系数的确定如下：称取2. OOOOg无水碳酸钠于300mL的锥形瓶中，力口50mL煮沸的蒸馏水溶解，流水冷却，加3滴0. 1%溴甲酚绿(1.0g/l)，用4N的盐酸滴定至黄色，在电热板上加热，煮沸3分钟，取下，继续滴定至稳定的亮黄色为终点。
记录消耗的毫升数。
T=2m/ (105.99*4V*1000 ) 式中：T—盐酸的滴定系数；n—无水碳酸钠的质量，g;V—消耗盐酸的体积，mL105. 99 ---- 无水碳酸钠的分子量，g/mol（学习的目的是增长知识，提高能力，相信一分耕耘一分收获，努力就一定可以获得应有的回报）。
有关石灰石检测标准
有关石灰石检测标准-CAL-FENGHAI.-(YICAI)-Company One1生产对石灰石原材料的要求均质稳定，适中的易烧性；石灰石的氧化钙含量必须大于48%（样品之间的标准偏差要小于），氧化镁最好控制在5%以下，SiO2含量在2%~6%。
石灰石对水泥煅烧的影响习惯上，生料在一定的温度（T）条件下经过一定时间（Q）煅烧后，通过测定f-CaO来衡量其易烧性，即：f-CaO=f（Q∶T），当温度超过1300℃时，熔融相形成，易烧性随f-CaO的增大而降低.从CaCO3分解所得的CaO在硅酸盐氧化物中扩散的活性程度，取决于分解产物CaO的缺陷结构的不规则程度和密度，而影响最大的是方解石晶体的大小。
随着方解石晶体尺寸的减小，分解出的CaO缺陷结构密度增大，CaCO3晶体愈小，分解出的CaO颗粒也愈小，分散度愈大，在等量熔体条件下，CaO颗粒与熔体的接触面愈大，故CaO溶解及参与烧成反应的数量愈多，因此其易烧性越好.MgO对熟料煅烧的影响熟料煅烧时，约有2%的MgO和熟料矿物结合成固熔体，此类固熔体甚多，例如CaO·MgO·SiO2、2CaO·MgO·SiO22CaO·MgO·2SiO2、3CaOMgO·2SiO、7CaOMgO·2Al2O3、3CaO·MgO·2Al2O3、MgOAl2O3、MgO·Fe2O3以及C3MS2等，此类化合物的稳定温度在1200～1350℃，同时它还可能含有一些微量元素。
在温度超1400℃以上时，MgO的化合物会解，且从熔融物中结晶出来。
当熟料中含有少量细小方镁石晶格的MgO时，它能降低熟料液相生成温度，增加液相数量，降低液相粘度，增加液相表面张力，有利于熟料形成和结粒，也有利于C3S的生成，还能改善熟料色泽。
粗大方镁石晶体的MgO超过2%时，则易形成方镁石晶体，导致熟料安定性不良。
石灰石的分析化验方法
石灰石的分析化验方法本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March石灰石的分析化验方法1试样溶液的制备称量1克石灰石样品，精确至0.0001克，置于200毫升的烧杯中，加入少量除盐水和10毫升过氧化氢，再加入20毫升（1+1）盐酸加热，待反应完全使溶液冷却，将所有溶液用定量滤纸过滤，用除盐水冲洗不溶物质及滤纸，所得滤液定容至250毫升，用来测定钙，镁等分析项目。
2氧化钙的测定吸取10毫升的制备液置于锥形瓶中，加100毫升除盐水，5毫升（1+1）三乙醇胺，15毫升氢氧化钾溶液，加少许钙羧酸指示剂，搅匀，用EDTA标准溶液滴定至溶液由酒红色变为纯蓝色为终点。
氧化钙含量(X)按下式计算：X=C×V××25×100/mC----EDTA标准溶液的实际浓度，mol/L(g 一般用 mol/L的EDTA)V----EDTA标准溶液滴定氧化钙的体积Mlm----试样的质量，g3氧化镁的测定吸取10毫升的制备液置于锥形瓶中，加100毫升除盐水，5毫升盐酸羟胺；5毫升（1+1）三乙醇胺，搅匀，加10毫升氨缓冲溶液，2-3滴酸性铬蓝K和6-7滴萘酚绿B指示剂，搅匀，用EDTA标准溶液滴定至溶液由暗红色变为亮绿色为终点。
氧化镁含量(X)按下式计算：X=C×（V2-V）××25×100/mC----EDTA标准溶液的实际浓度，mol/L(一般用 mol/L的EDTA)V----EDTA标准溶液滴定氧化钙的体积Mlm----试样的质量， g注意事项：由于石灰石的主要成分为CaCO3和MgCO3,因此化验结果应换算成相应的CaCO3和MgCO3含量，且CaCO3和MgCO3含量总和不能超过100%，请对化验结果进行换算核对，换算公式为CaCO3=CaO×；MgCO3=MgO×试剂和溶液的配制1氢氧化钾溶液：浓度200g/L，称取235克纯度为85%的氢氧化钾，用水定容至1L，配制时边搅拌边缓慢将氢氧化钾加入水中，并将烧杯浸泡在冰水中，加快冷却。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
石灰石反应性试验
试验程序
1. 采用所附程序，确定石灰石样品的总碱性，表示为CaCO3当量。
2. 采集磨制的石灰石浆料样品。
分析样品的沉降图技术粒度分布。
样品应具有其95%能通
过325网孔的粒度分布。
参见图1
3. 称出代表5.00克(±0.02) CaCO3碱度当量的石灰石样品数量。
4. 将所称的数量的石灰石样品放在800ml开口杯中并加入400ml的去离子水。
5. 将开口杯放在热板式搅拌器上（或合适的恒温电解槽中），使用适当大小的磁搅拌棒。
按600rpm加热到60︒ (± 1︒C)。
保持此状态进行其它测定。
插入温度计和pH计电极。
6. 使用的硫酸溶液是：在1.000N (±0.001) H2SO4中，例如：
J.T. Baker硫酸
DILUT-IT分解浓缩，IN
可以使用任何1.000N (±0.001) 当量硫酸。
向供给恒定排液泵的容器中放入1公升硫酸溶液
7. 设定为向排液泵每分钟供给2.00ml。
泵的供给与给定值的偏差不得大于±2%。
如果排液
泵的泵供给速率不是直读型的，则必需校准供给速率
8. 清洗泵排放酸溶液经导管作废水排出。
将导管插入石灰石样品浆液的表面以下并尽量远
离pH计电极。
9. 启动泵向石灰石浆液供酸。
连续地记录浆液pH值至0.01pH单位与时间对比情况。
推荐图
2中所示的自动计算的装置。
在没有该装置时，在第一个10分钟内按1分钟时间间隔记录浆液pH值达到0.01pH单位的情况一次；在接下来的10分钟内每间隔2分钟记录一次，在接着的40分钟内每间隔5分钟记录一次。
10. 连续记录60分钟。
该操作时间将提供在50分钟内过量的酸加入到石灰石溶液去中和相当
于5.00克CaCO3的情况。
11. 在完成程序后：
a. 重新检查校准pH计和电极以核实刻度变化不大于±0.05 pH单位。
b. 校验直读泵的每分钟泵供给速率为2.00 ml (±0.04)，或者使用泵校准程序确定非直
读泵的供给速率
超过11.a和11.b的任何变化将视为测定不全格。
12. 用3个单独的样品（按第2步骤分别准备）重复上述程序（从第1步到第11步）并计算不同
次数的石灰石浆液的平均pH值。
13. 绘制石灰石浆液的pH值与时间的图。
这是石灰石反应的滴定特性
14. 将该样品石灰石的滴定特性曲线与参考特性曲线（附图3参考曲线）作比较。
15. 分析（用于反应性试验的）样品的CaCO3、a++、Mg++和惰性物质以确保这些成分的合成
物与块状石灰石样品相同
MgCO3石灰石反应的影响
一般而言，MgCO3不是石灰石中想要的成分。
用于FGD系统的石灰石应是石灰质型的且MgCO3含量应尽可能低的。
在石灰质的石灰石中出现的MgCO3通常在石灰石反应上具有不利影响。
它具有较少活性，溶解比CaCO3慢，降低了整个石灰石的反应。
如果可能，对在石灰石反应中出现的MgCO3作校正是非常困难的。
就我们所知，此类校正技术是没有的，在工业方面也通常不会用到。
公司使用了标准反应性试验方法和标准反应曲线类型，没有对MgCO3含量作校正来筛选、分级或确定用于FGD工艺的石灰石的可接收性。
酸不可溶性试验方法
将5.00克干的固体样品放入500ml开口杯。
加入150ml去离子水和15ml浓缩HCl。
煮沸并继续加热，直到全部可溶盐溶解
用事先经100︒C干燥的Gooch坩锅冷却、称重后过滤。
用去离子水冲洗，在100︒C干燥1小时，在干燥器中冷却并称重
（增加的重量）/样品重量）x 100 = %不可溶酸
当量球径，微米 图1
石灰石反应性试验
标准颗粒大小分布
石灰石反应性试验
F l u k e A /O 转换器
石灰石分解
石灰石pH
时间（分钟）
H P 86计算机
打印机
软驱
数字温度计
2-笔图表记录仪 液位传感器 酸泵
反应器
P H 控制器
热板搅拌器
造粒筒
图2
石灰石反应性试验标准反应曲线
分钟
图3。
