钢桥疲劳
9.2.1 疲劳应力
(1) 疲劳荷载和疲劳应力：由作用于结构上的可变荷载所 引起的应力 称为疲劳应力。试验结果表明，焊接钢结 构构件及其连接的疲劳寿命由应力幅控制。 (2) 荷载谱和应力谱：荷载和应力随时间变化的历程。
9.2.2 常幅疲劳（应力幅stress range 为常量）
在常温,无腐蚀环境下常幅疲劳破坏试验表明：发生疲劳破坏
(1) 疲劳寿命：疲劳失效前所经历的应力或应变循环次数， 一般用N表示。 (2) S -N曲线：以应力幅 s (或 s max)为纵坐标，以循环次数N 为横坐标，将试验结果连接而成的曲线。
(3) S -N曲线的左支常用下式表达：
上式两边取对数得：
N Cs m
lg N lg C m lg s
C 1/β 2.181012 1/ 3 [s ] ( ) ( ) 102.9 MPa 6 N 2 10
显然
s [s ]
9.2.3 变幅疲劳（应力幅不是常量，如图）
若以最大应力幅按常幅疲劳 计算，过于保守。当应力谱已知 时，可用线性累积损伤法则，将 变幅疲劳折算成常幅疲劳。
a 1/ β a s i ( ) 或 N i Ni (s i ) β
（2）
设想有常幅se作用Sni次，使构件产生疲劳破坏，有 a 1/β s e ( ) （3） ni 式中，se为等效应力幅。
把（2）式代入（1）式，
ni ni (s i ) β N a 1 i
损伤容限设计
通过一个接一个检测环节监视疲劳裂纹增长，一旦疲 劳裂纹达到一个预设尺寸，部分构件就要加以修补或 更换。此方法适用于应用安全寿命设计方法影响到结 构的经济性或细部具有较高的疲劳开裂风险，比安全 寿命设计方法的失效风险高；
依据试验设计
适用于从规范或其它资料中不可能得到必要的受载应 力、疲劳强度或裂纹增长的数据时。
（6－5b）
引入安全因数后，得允许应力幅为
C 1/β [ s ] ( ) N
（6－6）
式中，C, b 是与材料、构件和连接的种类及受力情况有关的参
数。钢结构设计规范中，将不同的受力情况的构件与连接分为 8类（书表6－2）。表6－1中给出了Q235钢8个类别的C，b 值。 疲劳强度条件为
s [s ]
9.4.3 无限寿命设计
(1) 基本要求:构件在设计应力下能够长期安全使用 (2) 设计方法:采用S-N曲线的常幅水平部分.对于等 幅循环应力,构件的工作应力小于或等于等幅疲劳 极限;对于变幅循环应力,构件的最大应力幅小于 其等效等幅疲劳极限.
9.4.4 安全寿命设计
(1) 基本要求：保证结构在一定使用期内不发生疲劳破 坏，允许构件的工作应力超过疲劳极限。 (2) 设计方法：采用线性损伤累积理论,估算总的疲劳损 伤，从而计算出安全寿命Ts最后和设计寿命TL相比较。
9.2.5 疲劳极限
(1) 疲劳极限：在没有特别指明的情况下，材料或构件在对 称等幅应力作用下，疲劳寿命为无穷大时的中值疲劳强 度，记为σ-1，结构钢一般为107。 (2) 疲劳极限的测定方法：单点法和升降法
9.3 荷载谱与应力谱
9.3.1 荷载谱
9.3.2 应力谱与应力历程计算
9.3.1 荷载谱
目前设计方法：S－N曲线，即fatigue stress-cycle number,是 小尺寸试件在常幅疲劳试验中得到的。 基于断裂力学的疲劳分析方法：
9.2 抗疲劳设计原理
9.2.1 疲劳应力 9.2.2 常幅疲劳强度 9.2.3 变幅疲劳强度 9.2.4 S-N曲线 9.2.5 疲劳极限 9.2.6 p-S-N曲线
9.4.4 安全寿命设计
9.4.5 损伤寿命设计
9.4.6 通过试验决定设计
9.4.1 抗疲劳设计的基本要求
(1) 结构抗疲劳设计的基本要求
(2) 钢桥疲劳验算须考虑的因素
9.4.2 抗疲劳设计的一般方法
无限寿命设计 限制应力不超过常幅疲劳极限，保证构件永远不破 坏， 具有无限寿命； 安全寿命设计 根据疲劳曲线下限和疲劳荷载的上限来计算损伤，在 使用寿命期内，无需对结构实施检测，也称为有限寿 命设计法；
(1) 线性累积损伤法则
每个应力幅水平都形成疲劳损伤，同一应力幅水平，每次 循环的损伤相同（线性损伤），将所有损伤累积，当其到达临 界值时发生疲劳破坏。
将s 划分为s1 …si …sk 。 根据应力谱统计在服役期内每个应力 幅水平的实际循环次数，记为 n1…
s
sk si s1
ni …nk。并测定每个应力幅水平的疲
得
a ni (s i ) β
n (s ) ( n
i i i
（4）
将（4）式代入（3）式，得
b
s e
)1/β
（6－9）
式中，分子中的ni 为应力水平为si 时的实际循环次数，分母 中的Sni为预期使用寿命。疲劳强度条件为
s e [s ]
（6－8）
9.2.4 S-N 曲线
9.4.5 损伤容限设计
(1) 基本要求：对结构的经济性有较高要求,或构造细部 有较高开裂风险。
(2) 设计方法：通过检测环节监视疲劳裂纹的增长,一旦 疲劳裂纹达到一个预设尺寸,部分构件就要加以修补或 更换。
（6－7）
例 6－9 一焊接箱形钢梁，在跨中截面受到Fmin10 kN和 Fmax =100 kN 的常幅交变荷载作用，跨中截面对其水平形心轴z
的惯性矩 Iz=68.5×10-6 m4。该梁由手工焊接而成，属4类构件，
若欲使构件在服役期限内，能承受2×106次交变荷载作用。试 校核其疲劳强度。
解：1. 计算跨中截面危险点（a点）的应力幅
9.2.4
S-N 曲线
(4) S -N曲线的测定方法：单点法与成组法。
(5) 成组法的应力水平、试验顺序及试样数的确定 (6) S -N曲线的拟合：一般采用最小二乘法，确定最佳拟合 直线，其方程为： lg N a b lg s a
l
LSN LSS LNN
2
LSS L NN LSN
劳寿命，记为 N1 …Ni …Nk。
Nk
Ni
N1
N
每一应力循环的损伤为，1/ N1…1/ Ni…1/ Nk，服役期内总的
损伤为
ni nk ni n1 N1 Ni Nk Ni
疲劳破坏条件为
ni N 1 i
（1）
(2) 将变幅疲劳折算成等效的常幅疲劳 若变幅疲劳与常幅疲劳在双对数坐标中有相同的曲线。则 变幅疲劳中任一级应力幅水平均有
112 90 80 71
71
6）由于通过孔在 横梁腹板的关键 截面 7）面板和 U 肋的 焊接 部分熔透焊，a≥t
6）评估关键截面 应力幅 s ，考虑 空腹效应 7）评估板中的弯 曲应力幅 s
50
8）角焊缝或部分 8）评估板中的弯 熔透焊缝， 在细节 曲应力幅 s 7 之外
2005年 EN1993-1-9
( Fminl / 4) ya s min 6.48 MPa Iz
( Fmaxl / 4) ya s max 64.83 MPa Iz s s max s min 64.83 6.48 58.35 MPa
2. 确定[s ]，并校核疲劳强度 从表中查得 C =2.18×1012，b =3，
71
4）肋的接头，带 4）评估纵肋中纵 有钢衬板的全熔 向应力幅 s 透对接焊缝 如表 8.3 中的细 节 1、2、4 如表 8.3 中的细 节 5、7 如表 8.3 中的细 节 9、11 5）肋中全熔透对 5）评估纵肋中纵 接焊缝， 从两侧没 向应力幅 s ，对 有衬板焊 接焊缝内采用临 时点焊
5）焊缝打磨 6）焊缝打磨
肋与横隔板连接焊 缝
8） 检验焊缝下端肋腹板的应力
C
10）面板和 U 肋的焊接 部分熔透焊，a≥t
C
50
12）焊缝处桥面板的应力幅
E
类别 80 71 80 71 36
细节详图 t 12mm t 12mm
t 12mm t 12mm
说明 要求 1）连续纵肋，横 1）评估纵肋沿纵 梁带附加通过孔 向应力幅 s 2）连续纵肋，横 梁没有附加通过 孔 3）横梁两侧分离 的纵肋 2）评估纵肋中纵 向应力幅 s 3）评估纵肋中纵 向应力幅 s
1 l 2 (lgs j ) lg s j l j 1 j 1
l
1 l 2 (lg N j ) lg N j l j 1 j 1
l
2
l 1 l lg s j lg N j lg s j lg N j l j 1 j 1 j 1
表 8.8 正交异性桥面板疲劳细节
细节 类别 110 设计规范 (2004)
细节 说明 分类级别
桥面板和肋的纵向 或横向拼接 单坡口对接焊缝
1）陶瓷衬垫，焊缝沿应力方向 打磨 2）陶瓷衬垫 3 永久衬垫， 衬垫用角焊缝焊接
B C D B C
桥面板和肋的纵向 或横向拼接 单坡口对接焊缝
时的应力幅Ds 与循环次数N（疲劳寿命）在双对数坐标中的关
系是斜率为−1/b，在lgDs轴上的截距为lg(a/b)的直线，如图所示。 其表达式为
lg s
b
1
lg Δ s lg Δ s1 lg Δ s2
1
b
(lg a lg N ) （6－5a）
或写成
lg N1 lg N2 lg N
a 1/ β ) N 式中，b, a 为有关的参数。 s (
9.3.2
应力谱和应力历程计算
(1) 应力谱：设计基准期内由桥梁构 件经历的营运荷载所产生的按大 小和出现次数开列的实际应力的 集合。
(2) 应力历程计算：雨流法和泄水法。
钢桥疲劳研究关键技术分析
钢桥疲劳研究关键技术分析刘晓光(铁道科学研究院 北京 100081)摘 要 针对当今大跨度钢桥的建设和既有钢桥的使用状况进行分析,结合工程建设和运营管理中涉及疲劳的重点研究领域作了阐述,对钢桥疲劳研究成果的应用作了归纳,并展望了钢桥疲劳研究的前景。
关键词 钢桥 疲劳 整体节点 正交异性 寿命THE KEY TEC HNI QUE ANA LYSIS ON FATI GUE RESEARC HES OF STEEL BRI D GELiu X iaoguang(China Acade my of Railway Science Beijing 100081)ABSTRA CT The construction of long 2spa n steel bridges and the status of e xisted bridges are analyzed.Main fatigue re searches fields are de scribed wit h e nginee ring co nstr uction and ope ration management ,application of the achievements for steel bridge fatigue r esea rc h are induced.Furt her more ,the f oreground of steel bridge f atigue resea rch is prospected.KEY WO R DS steel bridge f atigue integral joints ort hotropic life作 者:刘晓光 男 1961年6月出生 博士 研究员x @11收稿日期61 引 言世界钢(铁)桥的应用和建设已经有200余年的历史,从1779年在英国建造的第一座铁桥到1874年的第一座钢桥,再到1880年建造第一座铁路钢桥,整整经过了百年时间,而此后的100多年则是钢桥发展时代。
钢桥疲劳分析基本理论综述
钢桥疲劳分析基本 理论综述
崔 海 军
（ 州工业职 业技 术 学 院 ， 苏 扬 州 ２ ５ ２ ） 扬 江 ２ １ ７
摘 要 ： 疲劳是钢材在重复荷载所引起的反复应力作用下， 在材料传力途径有局部缺陷或疵点处逐渐形成裂纹并扩展到断
裂的一种行 为。由于桥 梁应用材料科 学理论发展 的不 完善 、 材料本 身的缺 陷、 施工技术 、 施工方法 、 施工 质量 问题、 车辆超 载 等方方面面的原 因， 多桥梁都发生 了疲劳破坏。 因此本文对钢 桥疲劳验算采用 的荷载及加 载方式和疲 劳分析 方法作 了一 许
一
据 和补充 。该方法的最大特点是不仅可以判定初始 裂纹 尺寸在 给定 的应力状况下是否会扩展 ，而且可以根据结构 细节 中实 际 存 在的裂纹和缺 陷情况来确定结 构断裂时所具有 的疲劳 寿命 ， 因此对焊接钢桥的疲劳分析收到 了良好的效果 。但是这种理论 体 系还不够成熟 ， 在实际的分析中 ， 还需要人们对该种方法不断 认识深化 。 ２３基于 Ｓ Ｎ曲线的疲劳寿命评估方法 ＿ － 基 于 Ｓ Ｎ 曲线 的疲 劳寿命评估 方法又称 为基于车 辆荷载 － 频值谱 的损伤度验算方法或 车辆荷载频值谱法 。 应力一寿命分析方法发展较早 ，至今仍然是世界各 国进行 钢桥疲劳设计和寿命评估 的主要方法。该方法 的主要依据是对 钢桥各种结构细节所进行大量常 幅疲劳试 验数据 ，但钢桥疲劳 属于变 幅、 低应力 、 高循 环的疲劳范因此如何运用 常幅疲劳试验 数据估算变 幅应力作用下甚 至大部分应力脉远低 于常幅疲劳极 限 的钢 桥 结 构 疲 劳 寿 命 是 一 个 非 常 重 要 的 问 题 。 目前 ， Ａ Ｓ Ｔ Ｂ５０ Ａ Ｈ Ｏ、Ｓ ４ ０以及 Ｅ ｒｅｄ ３等规 范都采取 了对 常幅疲 劳 ｕｏｏ ｅ 试验数据得到的 Ｓ Ｎ曲线进行修正 的方 法 ， － 制定 了适用 于钢桥 细节在低应力长寿命区段 的 Ｓ Ｎ设计曲线。由于我 国现行的桥 －
钢桥疲劳裂纹加固措施
钢桥疲劳裂纹加固措施钢桥作为重要的交通设施，承载着车辆和行人的重量，经过长时间的使用和外界环境的影响，容易出现疲劳裂纹。
这些裂纹会对桥梁的结构安全性产生重大影响，因此需要采取相应的加固措施来延长桥梁的使用寿命和提高其结构稳定性。
一、加固前的疲劳裂纹检测在进行钢桥疲劳裂纹加固之前，首先需要进行疲劳裂纹的检测。
常用的检测方法有目视检测、超声波检测、磁粉探伤等。
这些方法可以有效地发现钢桥内部的裂纹，为后续的加固工作提供准确的数据支持。
二、疲劳裂纹加固的材料选择疲劳裂纹加固的材料选择十分重要。
常用的加固材料有碳纤维增强复合材料、玻璃纤维增强复合材料、钢板等。
这些材料具有高强度、轻质化、耐腐蚀等特点，能够有效地增加桥梁的承载能力和抗裂纹性能。
三、疲劳裂纹加固的方式针对不同的疲劳裂纹情况，可以采用不同的加固方式。
常用的加固方式包括粘贴加固、包覆加固、局部加固等。
其中，粘贴加固是将加固材料粘贴在裂纹处，通过增加桥梁的刚度和强度来提高其抗裂纹性能；包覆加固是将加固材料包覆在整个桥梁表面，形成一个保护层，提高桥梁的耐久性和抗裂纹性能；局部加固是在裂纹处进行钢板焊接或加固筋锚固，增加桥梁的承载能力和抗裂纹性能。
四、加固施工要点在进行钢桥疲劳裂纹加固施工时，需要注意以下要点：1. 施工前进行充分的准备工作，包括材料准备、施工方案制定等；2. 严格按照施工方案进行施工，确保加固材料的正确使用和施工质量；3. 加固材料与钢桥之间的粘接强度要达到设计要求，确保加固效果；4. 施工过程中要注意安全，采取必要的防护措施，确保施工人员的安全。
五、疲劳裂纹加固后的效果评估加固施工完成后，需要对加固效果进行评估。
常用的评估方法有静载试验、动载试验等。
这些试验可以检测桥梁的承载能力和变形情况，评估加固效果是否达到设计要求。
钢桥疲劳裂纹加固是保证桥梁结构安全性的重要措施。
通过合理选择加固材料和施工方式，可以有效延长桥梁的使用寿命，提高其结构稳定性，保障交通安全。
钢桥的疲劳分析范文
钢桥的疲劳分析范文引言：钢桥是一种重要的交通基础设施，承担着车辆和行人的通行。
长期以来，由于交通流量的增加和重载车辆的增多，钢桥疲劳已成为桥梁设计和维护的重要问题。
本文将对钢桥的疲劳问题进行分析，探讨其原因、影响因素以及相应的解决方案。
一、疲劳问题的原因1.动力因素：钢桥在承受车辆荷载的同时还要面对自身的自重和震动荷载。
长期以来，车辆荷载和震动荷载的频繁作用会导致钢桥的材料疲劳，进而导致桥梁的损坏和断裂。
2.环境因素：钢桥承受了来自自然环境的多种因素的影响，如气候变化、温度差异和湿度等。
这些因素会导致桥梁材料的膨胀和收缩，从而产生内部应变，加速钢桥的疲劳破坏。
3.施工因素：钢桥的施工质量将直接影响其使用寿命和疲劳性能。
如果施工质量不达标，如焊接不牢固、连接部位强度不足等，将使钢桥易受疲劳破坏。
二、疲劳破坏的影响因素1.轴重：车辆荷载是引起桥梁疲劳破坏最主要的因素之一、大型重型车辆以及超限荷载的频繁通行将极大地加速钢桥的疲劳损伤。
2.荷载频率：荷载频率指的是钢桥受到车辆荷载的作用频率。
频繁通行以及车流量大的地区会导致高频率的荷载作用，进而加速疲劳破坏的发生。
3.震动荷载：震动荷载是指由于地震、强风和行人等外来因素引起的钢桥振动荷载。
频繁的震动荷载会对钢桥产生影响，从而影响其疲劳性能。
4.桥梁结构设计：桥梁的结构设计将直接影响其抗疲劳能力。
合理的结构设计可以减少桥梁的应力集中和疲劳问题的发生。
三、疲劳分析和解决方案1.疲劳分析方法：采用有限元方法对钢桥进行疲劳分析，模拟不同荷载条件下的桥梁应力分布。
通过数值计算和模拟试验，对桥梁的疲劳性能进行评估，找出潜在的疲劳破坏部位。
2.组织检测和监测：通过常规的检测方法，如无损检测和应力监测，定期对钢桥进行结构健康检测。
及时发现和修补疲劳破坏的部位，可以提高钢桥的抗疲劳性能。
3.结构优化：通过改进桥梁结构的材料和几何形状，降低桥梁的应力集中和疲劳问题的发生。
采用较短的跨度和更好的材料可以有效地提高桥梁的抗疲劳能力。

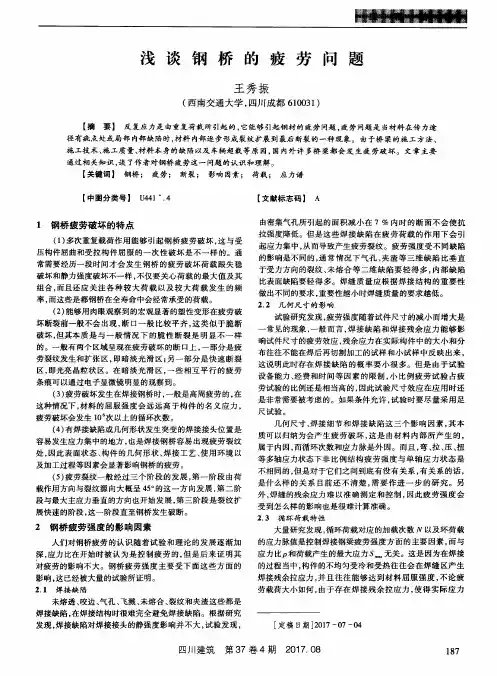

浅谈钢桥的疲劳问题
