SM322和SM323数字量输出模块接线
2-3-S7-300模拟量模块使用
internal use only / © Siemens For AG 2009. All Rights Reserved.
模板选型 模拟值表示 更换量程卡 参数设置 接线 应用举例
2-3 S7-300模拟量模块使用
2---模拟值表示
输出范围为0 - 20 mA 和 4 - 20 mA的模拟值表示
2-3 S7-300模拟量模块使用
模板选型 模拟值表示 更换量程卡 参数设置 接线 应用举例
6---应用举例 6-1 压力检测
1 任务描述。
一个压力检测系统，压力传感器的量程为0-15MPa， 输出信号为4-20mA。使用S7-300的模拟量输入模块，输 入模块的量程设置为4-20mA，转换后的模拟值为027648。那么在0-27648内的任意一个模拟值代表的压力 值是多少？
6---应用举例 6-1 压力检测
4 编程步骤：FC1功能程序编写。
internal use only / © Siemens For AG 2009. All Rights Reserved.
模板选型 模拟值表示 更换量程卡 参数设置 接线 应用举例
2-3 S7-300模拟量模块使用
6---应用举例 6-1 压力检测
4 编程步骤：FC1功能程序编写。
internal use only / © Siemens For AG 2009. All Rights Reserved.
模板选型 模拟值表示 更换量程卡 参数设置 接线 应用举例
2-3 S7-300模拟量模块使用
6---应用举例 6-1 压力检测
4 编程步骤：FC1功能程序编写。
模板选型 模拟值表示 更换量程卡 参数设置 接线 应用举例
S7-300 通用型开关量输出扩展模块(SM322)技术规范及接线图
√；电子式 M(-1V)
2.5 W
15W； 15W(48V) 或 40W(125V)
×
×
√；通过通道 √；可设置参 × 数
诊断功能
×
×
×
√
√；参数可赋 × 值
绝缘 电势/ 电隔离 数字量输出功 能
500 V DC
500 V DC
500 V DC
500 V DC
1500 V AC
1500 V AC
8 •通道之间， 每组数量 •通道和背板 总线之间 电源特性 负载电压 L+额 24VDC 定值 电流消耗 •从负载电压 80 mA L+ 消耗( 空 载)，最大 •从背板总线 80 mA
•感性负载， 10 Hz 最大 •灯负载，最 大 电缆长度 •屏蔽电缆长 1,000 m 度，最长 •非屏蔽电缆 600 m 长度，最长 •输出短路保 √；电子式 护 L+ (-53 V) •导致电路中 断的电压极限 •灯负载，最 大 状态信息/ 中断/ 诊断/绝缘 诊断中断 × 5 W
10 Hz
额定电压 L+
(DC)
数
继电器触点 3A；3A(230VAC)，2A 5A；5A(230VAC)，5A •感性负 (24VDC) (24VDC) 2A；2A(230VAC)，2A (24VDC)
的开关能力
载，最大 2A；2A(230VAC)，2A (24VDC) 8A；8A(230VAC)，5A 5A；5A(230VAC)，5A (24VDC) •阻性负 (24VDC)
简单描述
数字量输出特性 数字量输出 点数 所需前连接 器 输出电压 •“1”信 号 输出电流 •“1”信 号额定值 •0 - 40℃ 5 mA 时“1”信号 允许范围， 最 小 •0 - 40℃ 时“1”信号 允许范围， 5 mA 最 大 •40 - 60℃ 时“1”信号 2.4 A 允许范 围，最小 •40 - 60℃ 时“1”信号 允许范 围，最大 •“1”信 号最小负载 电流 •“1”信 号允许的浪 涌电流， 最大 •“0”信 号残余电流， 最大 输出总电流 ( 每组) 0.5 mA 2 mA 2 mA 2 mA 2 mA 20A；最大 1AC 周期 20A；2 个半波 20A；2 个半波 10A；每组(2 个 AC 周期) 5 mA 10 mA 10 mA 10 mA 10 mA 5 mA 1 A 1 A 0.5 A 1 A 10 mA 10 mA 10 mA 10 mA 2.4 A 2 A 2 A 1 A 1 A 10 mA 10 mA 10 mA 10 mA 2 A 2 A 2 A 1 A 1 A L+ (-0.8V) L1(-1.5V) L1 (-8.5V) L+ (-0.8V) L1(-0.8V) 8 16 8 16 32 8；继电器
西门子通信模块使用教程
最小输出电流“ ( 1” 信号)
触点开关容量
5 mA —
触点 阻性负载 开关 感性负载 频率 灯负载
100 Hz 0.5 Hz 100 Hz
触点使用寿命
—
短路保护
诊断
最大 电流
从背板 总线
消耗 从 L+
电子保护 —
80 mA
120 mA
5 mA —
5 mA
5 mA
10 mA
数字量—输出模块SM— 322的技术特性—
2024/11/11
控制科学与工程学院
17
DO接口电路（双向晶闸管或双向可控硅型）
1
光电耦合器
5V
双向晶闸管
高频滤波电路
压敏电阻
双向晶闸管输出型：每点最大带负载能力为0.5～1A，每4点 输出总电流不得大于1.6～4A。
双向晶闸管输出型的响应速度最快，从晶闸管门极驱动到双 向晶闸管导通的时间为1ms以下
I/O额定负载电压24 V DC，输入电流为7mA，最大输出电流为 0.5A，每组总输出电流4A。输入电压“1”信号电平为11～30 V， “0”信号电平为－3～＋5 V，I/O通过光耦与背板总线隔离。
在额定输入电压下，输入延迟为1.2～4.8 ms。输出具有电子短路 保护功能。
2024/11/11
16点数字量继电器输出模板的端子接线图和框图
2024/11/11
控制科学与工程学院
27
3.数字量输入/输出模块(DI/DO)(SM323)
SM323数字量输入／输出模板是在一块模板上同时具有数字量输入点 和数字量输出点，有两种类型，一种是8点输入和8点输出模块，输入点 和输出点均有一个公共端。另一种是16点输入（8点1组）和16点输出 （8点1组）模块。
S7-300复习题3(1)
S7-300复习题一、填空题1、S7-300的存储器主要包括三部分，即装载存储器，工作存储器，系统存储器。
2、S7-300PLC是模块式的PLC，它由电源模块、CPU模块、信号模块、功能模块、接口模块、通信处理器组成。
3、在S7数据格式中，1字节BYTE包含8位BIT，1字WORD包含16位BIT，1双字DWORD包含32位BIT。
4、试写出三种复杂数据类型：ARRAY、STRUCT、STRING。
5、S7单个定时器定时最大时间为99990s，S7单个计数器计数最大值为999。
6、S7-300累加器的长度为4个字节。
7、标准STEP7软件包配备的3种基本编程语言是STL、LAD和FBD。
8、阅读和分析PLC程序的时候,每个输入输出都有自己的地址，程序用寻址的方法访问地址，PLC有两种寻27.OB1是主程序循环组织块，OB100是暖启动组织块，28.S7-300模块地址分配时数字I/O I/O模块每个槽划分为１６Byte（等于８个模拟量通道）。
29.S7-300模拟量输入模块对输入标准模拟信号进行A/D转换，其中标准电压信号0～10V对应转换后的数字量数值为D～27648。
A/D转换器的输入量一般都为电压和信号。
30.调用SFB和FB时需要指定其。
31.是一种特殊的中间存储器类型。
它的二进制状态周期性变化，从而形成占空比为0.5的矩形波。
32.MD10由MW10、MW12两个字构成。
二、判断题（对）1．PLC设计的核心思想之一是用计算机代替继电器器控制盘。
（错）2．由于PLC的输入/输出电平可与外部装置直接连接，因此可用来直接驱动380V的交流接触器。
（对）3．PLC由输入部分、输出部分和控制器三部分组成。
（对）4．PLC主要由CPU模块、存储器模块、电源模块和输入/输出接口模块五部分组成。
（错）5．PLC的存储器分为系统存储器和用户存储器，其中系统存储器为ROM或E2PROM结构，而用户存储器主要为RAM结构。
2.4.2 模拟量输出模块SM332[共2页]
![2.4.2 模拟量输出模块SM332[共2页]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/dce62400c1c708a1294a4452.webp)
第2章西门子S7-300/400PLC的系统结构252.4.2 模拟量输出模块SM332模拟量输出（AO）模块SM332用于将CPU送给它的数字信号转换为成比例的电流信号或电压信号，对执行机构进行调节或控制，其主要组成部分是D/A转换器，可以用传送指令“T PQW…”向模拟量输出模块写入要转换的数值。
SM332有多种不同型号，如4AO×12位模块、2AO×12位模块和4AO×16位模块，分别为4通道的12位模拟量输出模块、2通道的12位模拟量输出模块、4通道的16位模拟量输出模块。
模拟量输出模块未通电时输出一个0mA或0V的信号。
处于RUN模式，模块有DC24V电源，且在参数设置之前，将输出前一个数值。
进入STOP模式，模块有DC 24V电源时，可以选择不输出电流电压、保持最后的输出值或采用替代值。
在上、下溢出时，模块的输出值均为0mA或0V。
AO模块的转换时间包括内部存储器传送数字化输出值的时间和D/A转换的时间，模拟量输出各通道的转换是按顺序进行的。
AO模块的循环时间是所有被激活模拟量输出通道的转换时间的总和。
应关闭未使用的模拟量通道，以减小循环时间。
AO模块的响应时间是一个比较重要的指标，响应时间就是在内部存储器中出现数字量输出值开始到模拟输出达到规定值所用时间的总和。
它和负载特性有关，负载不同（容性、阻性和感性负载），响应时间也不一样。
模拟量输出模块SM332的额定负载电压均为DC 24V；模块与背板总线和负载电压均有光电隔离，使用屏蔽电缆时最远距离为200m；都有短路保护，短路电流最大25mA，最大开路电压18V；每个通道都可单独编程为电压输出或电流输出，输出精度为12位。
使用STEP7组态工具或SFC系统功能调用，可以设定诊断中断允许、输出诊断、输出类型、输出范围及L+掉电或模块故障后的替代值等参数。
输出模块的一个通道组即一个通道，如果模块中的一个通道不使用，则可以通过设定输出类型撤出该通道，并让输出保持开路。

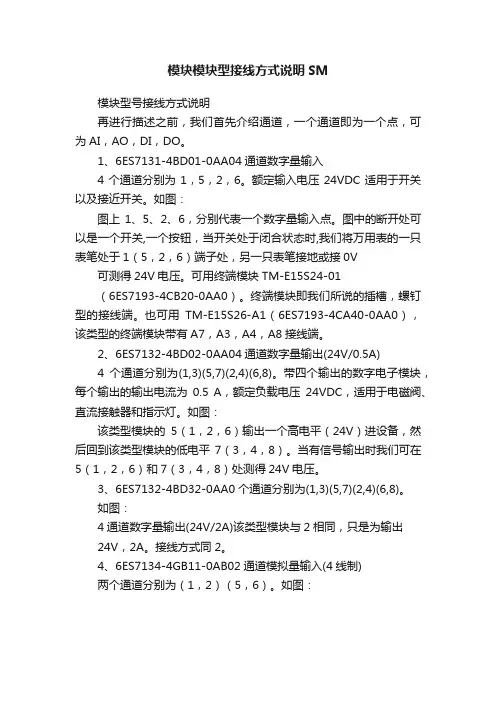

模块模块型接线方式说明SM
模块模块型接线方式说明SM模块型号接线方式说明再进行描述之前，我们首先介绍通道，一个通道即为一个点，可为AI，AO，DI，DO。
1、6ES7131-4BD01-0AA04通道数字量输入4个通道分别为1，5，2，6。
额定输入电压24VDC适用于开关以及接近开关。
如图：图上1、5、2、6，分别代表一个数字量输入点。
图中的断开处可以是一个开关,一个按钮，当开关处于闭合状态时,我们将万用表的一只表笔处于1（5，2，6）端子处，另一只表笔接地或接0V可测得24V电压。
可用终端模块TM-E15S24-01（6ES7193-4CB20-0AA0）。
终端模块即我们所说的插槽，螺钉型的接线端。
也可用TM-E15S26-A1（6ES7193-4CA40-0AA0），该类型的终端模块带有A7，A3，A4，A8接线端。
2、6ES7132-4BD02-0AA04通道数字量输出(24V/0.5A)4个通道分别为(1,3)(5,7)(2,4)(6,8)。
带四个输出的数字电子模块，每个输出的输出电流为0.5 A，额定负载电压24VDC，适用于电磁阀、直流接触器和指示灯。
如图：该类型模块的5（1，2，6）输出一个高电平（24V）进设备，然后回到该类型模块的低电平7（3，4，8）。
当有信号输出时我们可在5（1，2，6）和7（3，4，8）处测得24V电压。
3、6ES7132-4BD32-0AA0个通道分别为(1,3)(5,7)(2,4)(6,8)。
如图：4通道数字量输出(24V/2A)该类型模块与2相同，只是为输出24V，2A。
接线方式同2。
4、6ES7134-4GB11-0AB02通道模拟量输入(4线制)两个通道分别为（1，2）（5，6）。
如图：4线制即设备的单独供电需要一对线信号的输入需要一对线。
设备的正（4-20ma+）接模块的1（5），设备的负（4-20ma-）接模块的2（6）。
当我们取下1（5）处的线时，并接到万用表的红表笔上，把表的黑表笔接到1（5）上，我们可测到正的4-20ma，如果不为正的毫安值，必须进行调换。
PLC及其应用第4章西门子S700PLC
任务：接收并存储用户程序和数据；接收现场输入设备的状态和数据； 诊断PLC内部电路工作状态和编程过程中的语法错误；完成用户程序 规定的运算任务；更新有关标志位的状态和输出状态寄存器的内容； 实现输出控制或数据通信等功能。 S7-300的CPU有20种不同型号，各种CPU按性能等级划分，可以涵 盖各种应用范围。S7-300的各款CPU都有非常详尽的性能数据表 （具体参数可查阅相关资料），其中最值得关注的CPU性能有以下5 个方面：I/O扩展能力；指令执行速度；工作内存容量；通信能力； CPU上的集成功能。
2019/12/26
7
目录
第4章 西门子 S7-300 PLC
4.2.2 S7-300 PLC数字量模块
S7-300有多种型号的数字量I/O模块供选择。以下主要介绍数字量输 入模块SM321、数字量输出模块SM322、数字量I/O模块SM323。
（1）数字量输入模块SM321 数字量输入模块将现场送来的数字信号电平转换成S7-300内部信号
2019/12/26
13
目录
第4章 西门子 S7-300 PLC
模拟量输出模块SM332
模拟量输出模块SM332目前有3种规格型号，即4AO×12 位模块、2AO×12位模块和4AO×16位模块，分别为4通 道的12位模拟量输出模块、2通道的12位模拟量输出模块、 4通道的16位模拟量输出模块。其中具有12位输入的模块 除通道数不一样外，其工作原理、性能、参数设置等各方 面都完全一样。
昆仑通态触摸屏应用说明
昆仑通态触摸屏应用打开MCGSE组态环境 (2)新建工程 (2)添加驱动 (4)新建变量 (8)新建I量 (12)新建Q量 (13)新建UINT量 (13)新建INT量 (14)新建窗口 (17)画面编辑 (19)1、文本 (20)2、数值显示 (22)3、调试窗口文本显示 (24)4、按钮（窗口切换） (27)5、柱状图 (28)6、断路器 (30)7、手车 (31)8、操作命令 (32)工程下载 (36)工程下载时主控窗口的属性设置 (38)触摸屏设置 (39)打开MCGSE组态环境新建工程点击“新建工程（N）”，选择触摸屏型号，点击“确定”，点击“工程另存为（A）”，选择保存的路径，输入文件名，点击“保存”。
添加驱动点击“设备组态”，右击选择“设备工具箱（X）”，点击“设备管理”，双击“GE90TCPIP”，双击“GE90TCP”，右栏会出现“GE90TCP”，选中，点击“确认”，双击“GE90TCP”，新建变量双击“设备0—[GE90TCP]”PLC IP地址，GE9030端口号为18245“采集优化”选择“0—不优化”，否则%R1--%R200地址的值在通道里能看到，窗口里无法显示触摸屏IP地址，本地端口号为1281PLC IP地址，GE9030端口号为18245除默认生成的设备通道，新建I量新建UINT量点击“确认（A）”。
选中“0001”，点击“快速连接变量”，选中“0011”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0021”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，选中“0031”，点击“快速连接变量”，输入“数据对象”，通道个数，点击“确认”，新建窗口点击“新建窗口”，出现“窗口0”，选中“窗口0”，点击“窗口属性”，修改窗口名称等，可修改窗口名称、窗口背景色，点击“确认”。
画面编辑选中“主菜单”，点击“动画组态”，1、文本点击“确认”调整字体大小2、数值显示选择显示输出可乘任意系数选择数值量输出2位小数3、调试窗口文本显示DI_01=1时，显示“1”DI_01=0时，显示“0”4、按钮（窗口切换）5、柱状图点击“”，先横向拖，再纵向拉升，6、断路器7、手车：先用直线画线小车图形，组包后，再设置可见性。
西门子S7-300模拟量模块接线汇总
西门子S7-300模拟量模块接线汇总1、确定基准电位点很重要近期有学员咨询关于模拟量模块的问题，反映在现场的S7-300模拟量模块读数不变化，怎么弄都读数是32767。
尽管模拟量模块大家都很熟悉，但是类似的问题还经常有用户反应。
在此为大家归纳总结一下。
关于读不出值的问题，如果总是32767没有变化，其实值已经有了，只不过是超量程了。
如果值为0，那就要注意模拟量是否有问题了，使用万用表测量现场信号并没有超限。
为什么会出现这两种现象呢？这是因为选择的参考电位不同，例如，现场过来的信号为5V，那首先要问一下，基准点是几伏？10~15是5V，-10~ -5同样也是5V，如果测量端基准点是0V，那么测量就会有问题，所以一定要保证两端等电位。
模拟量模块的基准电位点就是MANA ，所有的接线都与之有关。
2、隔离与非隔离问题系列这里的隔离是指模拟量模块的基准电位点MANA 与地（也是PLC的数据地）隔离。
隔离模块MANA 与地M可以不连接，以MANA 作为测量端的参考电位；非隔离模块MANA 与地M必须连接，这样地M 变为MANA作为测量端的参考电位。
隔离模块的好处就是可以避免共模干扰。
如何知道模块是否是隔离模块，例如SM331模块，可以从模板规范中查到。
S7-300中只有一款SM334（SM355除外）模块是非隔离的，此外CPU31XC集成的模拟量也是非隔离的，共同特点就是模块的输出和输入公用M端。
同样传感器也有隔离与非隔离的问题。
通常非隔离的传感器电源的负端与信号的负端公用一个端子，例如传感器有三个端子L，M 和S+，通过L，M端子向传感器供电，S+，M为信号的输出，公用M端。
判断传感器是否隔离最好还是参考手册。
隔离传感器信号负端与地M可以不连接，以信号负端作为信号源端的参考电位。
非隔离传感器信号负端必须在源端（设备端）接地，以源端的地作为信号的参考电位。
下面就是如何保证测量端与信号源端等电位接线的问题。
在下面建议的连接图中所用的缩写词和助记符含义如下：M +：测量导线（正）M -：测量导线（负）MANA：模拟量模块基准电位点这里需要注意MANA ，不同的接线方式都是以MANA 为参考基准电位。
