第十六章 色谱分析法概论 - 章节小结

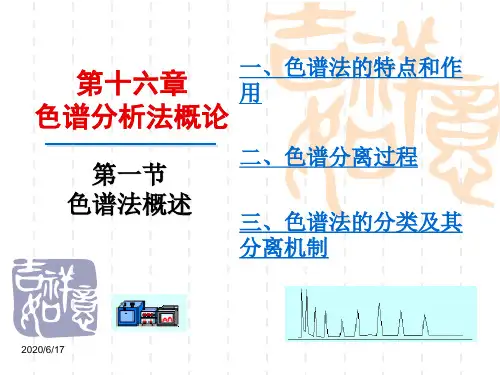

[暨南大学课件][分析化学][教案PPT][精品课程]第十六章-第一节-色谱法概述-2
![[暨南大学课件][分析化学][教案PPT][精品课程]第十六章-第一节-色谱法概述-2](https://img.taocdn.com/s3/m/5ee2901dfe4733687f21aa55.png)
空间排阻色谱法
▪ 根据空间排阻（steric exclusion）理论，孔 内外同等大小的溶质分子处于扩散平衡状态：
Xm
Xs
▪ 渗透系数： Kp =Xs/Xm （0＜Kp＜1 ） 由溶质分子的线团尺寸和凝胶孔隙的大小
所决定。在一定分子线团尺寸范围内，Kp与 分子量相关，即组分按分子量的大小分离。
2020/6/17
吸附色谱法
➢ 流动相 有机溶剂（硅胶为吸附剂） ➢ 洗脱能力：主要由其极性决定。 ➢ 强极性流动相占据吸附中心的能力强，洗
脱能力强，使k值小，保留时间短。
➢ Snyder溶剂强度o：吸附自由能，表示洗 脱能力。o值越大，固定相对溶剂的吸附
能力越强，即洗脱能力越强。
2020/6/17
2020/6/17
分配色谱法
▪ 洗脱顺序 由组分在固定相或流动相中溶解度的 相对大小而决定。 正相液液分配色谱：极性强的组分后被洗脱。 （库仑力和氢键力）
反相液液分配色谱：极性强的组分先出柱。
2020/6/17
二、吸附色谱法 (P346)
▪ 分离原理 利用被分离组分对固定相表面吸 附中心吸附能力的差别而实现分离。
▪ 吸附过程是试样中组分的分子(X)与流动相 分子(Y)争夺吸附剂表面活性中心的过程， 即为竞争吸附过程。
▪ 吸附色谱法包括气固吸附色谱法和液固吸附 色谱法
2020/6/17
X m + nYa
Ka
=
[X a ][Ym ]n [X m ][Ya ]n
Ka
[Xa ] [Xm ]
Xa / Sa X m /Vm
（2） 灵敏度高：
可以检测出μg.g-1(10-6)级甚至ng.g-1(10-9)级的物质量.
16 色谱分析概论
3. 传质阻抗项 Cu
（三）流动相线速度对柱效的影响
H=A+B/u+Cu
u opt
B /C
练习
下列说法中那一种是错误的？
A色谱图上两峰间的距离越大，则两组份在固定相上热 力学性质相差越大 B色谱图上两峰间的距离越大，则在气相色谱中，两组 份的分配系数相差越大
C色谱图上两峰间的距离越大，则色谱柱的柱效越高
色谱过程
吸附－解吸－吸附－ 解吸－ … 差速迁移
第一节 色谱法的分类
1、按流动相与固定相的分子聚集状态分类:
GC/LC
GSC/GLC，LSC/LLC
2、按固定相的形式： 柱色谱法,平面色谱法,毛细管电泳法 3、按分离过程原理：
吸附、分配、离子交换、空间排阻色谱法
二、色谱流出曲线和有关概念
基线
（1）在一定色谱条件下， 仅有流动相通过检测器系统 时所产生的信号的曲线。 （2）实验条件稳定时，基 线应是一条平行于横轴的线 （3）基线反映仪器的噪声 随时间的变化
固定相：
多孔性凝胶 凝胶色谱法
分离只取决于凝胶的孔径大小与被分 离组分线团尺寸之间的关系，与流动 相的性质无关
练习
1 在气－固色谱中，样品中各组分的分离是基于：
A 组分分子量大小的不同
C 组分的挥发性的不同
B 组分溶解度的不同
D 组分在吸附剂上吸附、解附能力的不同
练习
2 在气－液色谱中，首先流出色谱柱的是： A吸附能力小的组分 B解附能力大的组分
D色谱图上两峰间的距离越大，则色谱柱的选择性越好
练习
下列说法中那一种是正确的？ A色谱峰的宽或窄，反映了色谱柱效的高或低
B色谱峰的宽或窄，反映了组分通过色谱柱时的运动路
16章色谱分析法概论
k =（ms/mm） =csVs/cmVm
3、分配系数和保留因子的关系
k=K(Vs/ Vm )
（二）分配系数和保留因子与保留时间的关系
R =υ /u = t0/tR
， ，
R = tm /(tR +tn) = Nm/(Nm+Nn) = cmVm/(cmVm+csVs)
R = 1/(1+k) 1/R = 1+k tR =t0(1+k) k = (tR-t0)/t0=t R/t0 tR=t0(1+KVs/Vm)
第二节 基本类型色谱方法及其分离机制
一、色谱法有分类 1、按流动相与固定相的分子聚集状态分类： 2、按操作形式分类： 3、按色谱过程的分离机制分类：
二、分配色谱法
1、分离机制 利用被分离组分在固定相或流动相中的溶解度差别， 即在两相的分配系数的差别而实现分离。 K=cs/cm=(Xs/Vs)/(Xm/Vm) 2、固定相与流动相 Xm Xs 3、洗脱顺序:由溶解大小决定
（二）流出曲线方程
以组分A在柱出口处的质量分数对N作图，得如图的流出 曲线。当板数很大时，流出曲线趋于正态分布曲线。
由正态分布方程式可以得到组分流出色谱柱的浓度变化
色谱流出曲线方程 t=tR时c有极大值cmax（即流出曲线的峰高h）:
流出曲线方程式常用形式： t≠tR时，c恒小于cmax，c 随时间t向峰两侧对称下降， 下降速度取决于σ ，σ 越小， 峰越锐。
, ， ，
（三）色谱分离的前提
色谱分离的前提若使两组分达到分离,则它们的 迁移速度必须不同,即保留时间不等.
tRA=t0(1+KAVs/Vm)
tRB=t0(1+KBVs/Vm) Δ tR=tRA-tRB=t0 (KA-KB) VS/Vm Δ tR=t0 (kA-kB) ≠0
色谱
cs —固定相中组分的浓度 cm —流动相中组分的浓度 K — 分配系数仅与组分、固定相和流动相的 性质有关。在一定条件（固定相、流动相、 温度）下，是组分的特征常数。
2. 保留因子（质量分配系数或分配比）
在一定温度和压力下，达到分配平衡时，
组分在流动相与固定相中的质量之比。
ms k mm
(四) 色谱峰区域宽度 １.标准偏差（σ） σ是正态分布曲线上两拐点间距离之半。 柱效参数
2. 半峰宽(W1/2 或Ｙ1/2)
峰高一半处的峰宽。
W1/2 = 2.355σ
柱效参数
3.峰宽 (基线宽度) Ｗ（Ｙ） 通过色谱峰两侧拐点作切线在基线上 的截距称为峰宽。
W = 4σ
W = 1.699W1/2
柱效参数
（五）分离度 (R)
R t R2 t R1 (W1 W2 ) / 2 2(t R2 t R1 ) W1 W2
tR1, tR2 -------成分１，２的保留时间 W1, W2 ---------成分１，２的峰宽 R=1，两峰略有重叠 R=1.5，两峰完全分离（基线分离） 定量时，要求R≥1.5
16.2 色谱法的基本原理 一.色谱过程 吸附→解吸→再吸附→再解吸 两种组分的理化性质原本存在着微小的差 异，经过反复多次地吸附→解吸→再吸附→再 解吸的过程使微小差异累积起来，结果使吸附 能力弱的组分先流出色谱柱，吸附能力强的组 分后流出色谱柱，从而使各个组分得到了分离。
色谱过程
二、色谱流出曲线和有关概念
二.色谱法的分类
1．按固定相与流动相的分子聚集状态分类
气-固色谱法 （GSC）
气相色谱法
气-液色谱法（GLC）
液-固色谱法（LSC）

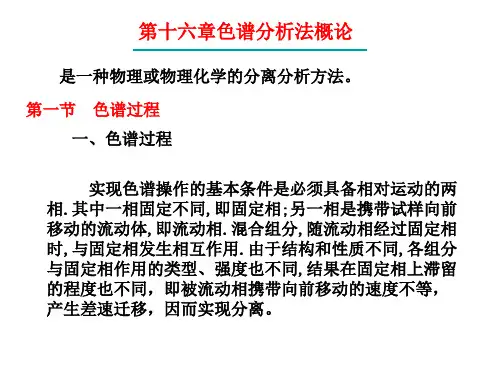

第十六章 色谱分析法概论

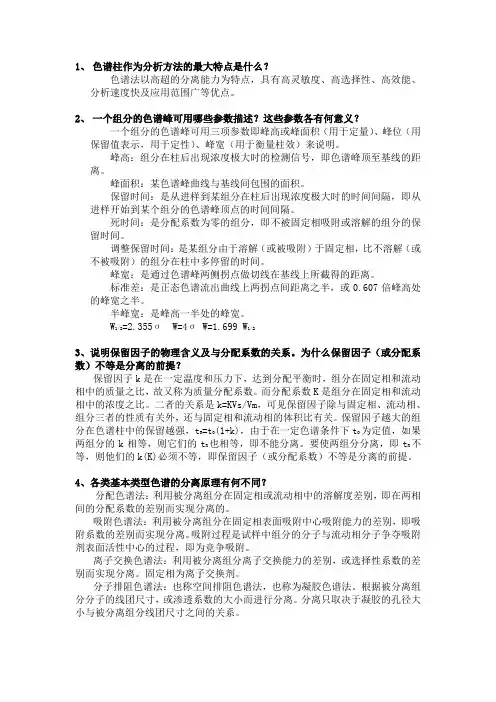

1、色谱柱作为分析方法的最大特点是什么？色谱法以高超的分离能力为特点，具有高灵敏度、高选择性、高效能、分析速度快及应用范围广等优点。
2、一个组分的色谱峰可用哪些参数描述？这些参数各有何意义？一个组分的色谱峰可用三项参数即峰高或峰面积（用于定量）、峰位（用保留值表示，用于定性）、峰宽（用于衡量柱效）来说明。
峰高：组分在柱后出现浓度极大时的检测信号，即色谱峰顶至基线的距离。
峰面积：某色谱峰曲线与基线间包围的面积。
保留时间：是从进样到某组分在柱后出现浓度极大时的时间间隔，即从进样开始到某个组分的色谱峰顶点的时间间隔。
死时间：是分配系数为零的组分，即不被固定相吸附或溶解的组分的保留时间。
调整保留时间：是某组分由于溶解（或被吸附）于固定相，比不溶解（或不被吸附）的组分在柱中多停留的时间。
峰宽：是通过色谱峰两侧拐点做切线在基线上所截得的距离。
标准差：是正态色谱流出曲线上两拐点间距离之半，或0.607倍峰高处的峰宽之半。
半峰宽：是峰高一半处的峰宽。
W 1/2=2.355σ W=4σ W=1.699 W1/23、说明保留因子的物理含义及与分配系数的关系。
为什么保留因子（或分配系数）不等是分离的前提？保留因子k是在一定温度和压力下，达到分配平衡时，组分在固定相和流动相中的质量之比，故又称为质量分配系数。
而分配系数K是组分在固定相和流动相中的浓度之比。
二者的关系是k=KVs/Vm，可见保留因子除与固定相、流动相、组分三者的性质有关外，还与固定相和流动相的体积比有关。
保留因子越大的组分在色谱柱中的保留越强，tR =t(1+k)，由于在一定色谱条件下t为定值，如果两组分的k相等，则它们的tR 也相等，即不能分离。
要使两组分分离，即tR不等，则他们的k(K)必须不等，即保留因子（或分配系数）不等是分离的前提。
4、各类基本类型色谱的分离原理有何不同？分配色谱法：利用被分离组分在固定相或流动相中的溶解度差别，即在两相间的分配系数的差别而实现分离的。
化验员读本第十六章重点
第十六章气相色谱法色谱分析法是利用物质的物理及物理化学性质的差异，将多组分混合物进行分离和测定的方法。
第一节色谱分析法的原理及分类色谱分析法是一种物理的分离方法，其分离原理是将被分离的组分在两相间进行分布，其中一相是具有大表面积的固定相，另一相是推动被分离的组分流过固定相的惰性流体，叫流动相。
当流动相载带被分离的组分经过固定相时，利用固定相与被分离的各组分产生的吸附或分配作用的差别，被分离的各组分在固定相中的滞留时间不同，使不同的组分按一定的先后顺序从固定相中被流动相洗脱出来，从而实现不同组分的分离。
实现色谱分离的先决条件是必须具备（固定相）和（流动相）。
固定相可以是一种固体吸附剂或为涂渍于惰性载体表面上的液态薄膜，此液膜可称作固定液。
流动相可以是具有惰性的气体、液体或超临界流体，其应与固定相和被分离的组分无特殊的相互作用。
第二节气相色谱法简介气相色谱法主要用于低分子量、易挥发有机化合物的分析。
一、方法特点及应用范围气相色谱法的主要特点：是选择性高、分离效率高、灵敏度高、分析速度快。
二、气相色谱流出曲线的特征被分析的样品经气相色谱分离、鉴定后，由记录仪绘出样品中各个组分的流出曲线，即色谱图。
色谱图是以组分的流出时间(t)为横坐标，以检测器对各组分的电讯号响应值(mV)为纵坐标。
色谱图上可得到一组色谱峰，每个峰代表样品中的一个组分。
（一）色谱峰的位置从进样开始至每个组分流出曲线达极大值所需的时间，可作为色谱峰位置的标志，此时间称为保留时间，用tR表示。
气相色谱流出曲线图中与横坐标保持平行的直线，叫做基线，它表示在实验条件下，纯载气流经检测器时（无组分流出时）的流出曲线。
基线反映了检测器的电噪声随时间的变化。
从进样开始到惰性组分（指不被固定相吸附或溶解的空气或甲烷）从柱中流出呈现浓度极大值的时间，称为死时间。
它反映了色谱柱中未被固定相填充的柱内死体积和检测器死体积的大小，与被测组分的性质无关。
从保留时间中扣除死时间后的剩余时间，称为调整保留时间，反映了被分析的组分因与色谱柱中固定相发生相互作用，而在色谱柱中滞留的时间，其由被测组分和固定相的热力学性质所决定，因此调整保留时间从本质上更准确的表达了被分析组分的保留特性，它已成为气相色谱定性分析的基本参数，比保留时间更为重要。
16-色谱分析法概论
第十六章色谱分析法概论1.在分配色谱中，被分离组分分子与固定液分子的性质越相近，则他们之间的作用力（越大），该组份在柱中停留的时间越（长），越（后）流出色谱柱。
2.气液色谱法的流动相是（气体），固定相在操作温度下是（液体），组分与固定相间的作用机制是（分配或溶解）。
3.液固吸附色谱法的流动相是（液体），固定相是（固体吸附剂），组分与固定相的作用机制是（吸附）。
4.分配系数K是固定相和流动相中的溶质浓度之比。
待分离组分的K值越大，则保留值（越大），各组分的K值相差越大，则他们（越容易）分离。
5.色谱定性的依据是（保留值），定量的依据是（峰高或峰面积）。
6.某色谱峰的标准偏差是1.49mm，则该色谱峰的峰宽为（5.96mm），半峰宽为（3.51mm）。
7.气相色谱由如下五个系统组成：8.在GC中，分配系数越大的组分，分配在在其中的浓度越（低），保留时间（越长）。
9.如被测混合物中既有非极性组分，又有极性组分，则通常选择（极性）固定液。
10.载体钝化的方法有（），（），（），目的是（减弱载体表面的吸附活性）11.对内标物的要求是：内标物应当是被测样品中不存在的组分、保留时间与被测组分接近但完全分离、纯物质、加入量与被测组分量接近。
12.在正相健合色谱法中，极性强的组分的保留因子（大），极性强的流动相使组分的保留因子（小）。
13.根据疏溶剂理论，反相色谱中，组分的极性越弱，其疏水性越（强），受溶剂分子的排斥力越（强）。
14.分析性质相差较大的复杂试样时须采用（梯度）洗脱。
15.判断两组分能否用平面色谱法分离的依据是（比移值），其值相差愈（大），分离效果愈好。
16.展开剂的极性（小），固定相的极性（大），称为正相薄层色谱；展开剂的极性（大），固定相的极性（小），称为反相薄层色谱，17.在吸附薄层色谱中，常以（硅胶）为固定相，（有机溶剂）为流动相，极性小的组分在板上移行的速度较（快），比移值较（大）。
18.薄层色谱板的活化作用是（去除水分）、（增加吸附力）。
第16章 色谱分析法概论(共82张PPT)
KAVs Vm
)
tR B
t0
(1
KBVs Vm
)
tR
tR A
tR B
t0(KA
KB
)
Vs Vm
t0(kA kB)
色谱别离的前提
——组分在两相间分配系数 K 不同或分配
第三节 色谱别离机制
一、吸附色谱法 二、分配色谱法
三、 离子交换色谱法 四、空间排阻色谱法
一、吸附色谱法
✓ 别离机制： ✓ 利用吸附剂对不同组分吸附能力差异实现别离
诺贝尔化学奖： 1948年，瑞典Tiselins，电泳和吸附分析 1952年，英国Martin和Synge，分配色谱。
展望：
新型固定相和检测器 联用仪器：GC-MS，HPLC-MS 智能化开展
第一节 概 述
一、定义
色谱法(chromatography)： 对于液相色谱，因Dm 较小，B 项可勿略。
三、色谱法的特点
✓ 缺点：
对未知物分析的定性专属性差
需要与其他分析方法联用(GC-MS,LC-MS)
第二节 色谱法的根本原理
实现色谱分析的根本条件
相对运动的两相——流动相、固定相
各组分与固定相的作用存在差异
一、色谱过程
色谱过程是物质分子在相对运动的两相分配 “平衡〞的过程。
两个组分被流动相携带移动的速度不同
物质对别离的两种情况
C
C
t
t
提高别离度R
增加tR
பைடு நூலகம்
减小w
第四节 色谱理论根底
组分保存时间：色谱过程的热力学因素控制； 〔组分和固定液的结构和性质〕
色谱峰变宽：色谱过程的动力学因素控制；
〔两相中的运动阻力，扩散〕
