ABAQUS实验报告
2.5定义边界和载荷。
边界：桁架左下角及右下角两个位点应限定保持不变。
载荷：如case中所示，桁架受力为集中力。
2.6对桁架模型进行网格划分
2.7提交任务并进行计算
3．计算分析。
3.1位移分析
3.2应力应变分析
4．关于有限元软件计算分析的体会
首先不得不肯定有限元软件在进行有限元法受力分析时的强大计算能力以及直观、具体的表达能力，为工程人员在进行力分析提供了很好的一个实用工具。
1题目概况
分析任务：分析桁架在6、7、8三处力的作用下各杆件处的形变以及应力分布、应力极值。part模块画出基本几何要素。
2.2定义材料性质：弹性模量E= ，泊松比μ=0.3；以及杆件的横截面积S= 。
2.3在环境栏Module中选择Assembly，进入装配模块；
然而受制于各位实际问题的复杂性与差异性，在用有限元软件进行分析时的各种参数设定以及条件选择，还有模型的选取都对分析的计算结果有较大的甚至是决定性的影响，因此要想准确的应用有限元软件解决实际问题，必须认真系统的从有限元的思想以及相关算法学起。
Abaqus静力分析实验报告

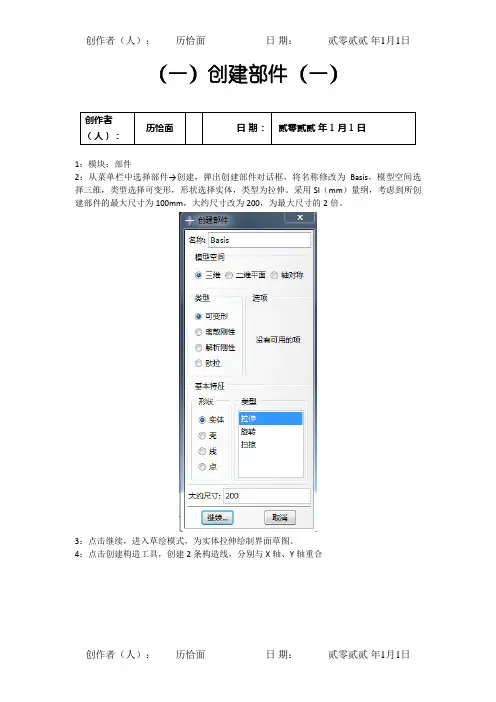

（一）创建部件（一）创作者历恰面日期：贰零贰贰年1月1日（人）：1：模块：部件2：从菜单栏中选择部件→创建，弹出创建部件对话框，将名称修改为Basis，模型空间选择三维，类型选择可变形，形状选择实体，类型为拉伸。
采用SI（mm）量纲，考虑到所创建部件的最大尺寸为100mm，大约尺寸改为200，为最大尺寸的2倍。
3：点击继续，进入草绘模式，为实体拉伸绘制界面草图。
4：点击创建构造工具，创建2条构造线，分别与X轴、Y轴重合5：点击添加约束工具，弹出添加约束对话框，选择固定约束，按住shift点选2条构造线，按鼠标中键。
6：点击创建矩形工具，在绘图区内随意绘制一个矩形7：点击添加尺寸工具，修改矩形的长为100，宽为60 8：点击添加约束工具，使矩形分别关于2条构造线对称9：点击创建圆工具，先绘制1个圆，半径为5，圆心到长边的距离为15，圆心到宽边的距离为1010：点击镜像工具，选择镜像操作的类型为复制，选择水平方向的构造线为镜像轴，选择上一步绘制的第1个圆为待镜像的对象，按下鼠标中键完成镜像11：使用同样的方法绘制另外2个圆12：按下鼠标中键完成截面草图的绘制，弹出编辑基本拉伸对话框，将深度修改为20，点击确定13：拉伸出的实体如下图14：点击创建实体：拉伸工具，为实体拉伸选择一个合适的平面，点选一条合适的边作为草绘的参照，进入草绘模式15：绘制如下界面草图16：按下鼠标中键退出草绘模式，弹出编辑拉伸对话框，类型为指定深度，深度设为20，由于绘图区中的拉伸方向不是想要的方向，点击翻转方向按钮17：点击确定，完成拉伸18：点击创建切削：拉伸工具，为拉伸切削选择一个合适的平面，选择一条合适的边作为草绘参照19：绘制如下界面草图:2 0：按下鼠标中键完成草图绘制，弹出编辑切削拉伸对话框，类型选择指定深度，深度修改为5，选择默认的拉伸切削方向，点击确定，结束切削拉伸21：点击创建实体：拉伸工具，为实体拉伸选择一个合适的平面，选择一条边作为草绘参照，进入草绘模式，绘制如下界面草图22：按下鼠标中键退出草绘模式，弹出编辑拉伸对话框，类型设为指定深度，深度设为523：点击确定，完成拉伸24：创建一个基本平面，作为三角形肋板的镜像平面点击创建基准平面工具，点选偏移所参照的平面，通过输入大小来设定偏移，确定偏移方向，输入偏移大小为30，点击确定完成基准平面的创建25：点击创建镜像工具，选择刚刚创建的基准平面为镜像平面，并选择保留原几何，完成镜像至此已经完成部件模型的创建（二）定义材料和界面属性1：模块：属性2：点击创建材料工具，弹出编辑材料对话框，名称改为Steel，通用→密度，输入密度为7.85e-93：力学→弹性→弹性，输入弹性模量为2.1e5，输入泊松比为0.3，点击确定4：点击创建截面工具，弹出创建截面对话框，将名称修改为Basis_Section，类别为实体，类型为均质，点击继续，在弹出的编辑截面对话框中选择确定5：点击指派截面工具，选择整个部件为要指派截面的区域，点击完成，弹出编辑截面指派对话框，点击确定（三）生成装配件1：模块：装配2：点击创建实例工具，弹出创建实例对话框，点击确定（四）定义分析步和指定输出要求1：模块：分析步2：点击创建分析步工具，弹出创建分析步对话框，修改名称为Basic_Load，程序类型选择通用，静力、通用。
Abaqus静力分析实验报告
（一）创建部件1：模块：部件2：从菜单栏中选择部件→创建，弹出创建部件对话框，将名称修改为Basis，模型空间选择三维，类型选择可变形，形状选择实体，类型为拉伸。
采用SI（mm）量纲,考虑到所创建部件的最大尺寸为100mm，大约尺寸改为200，为最大尺寸的2倍.3：点击继续，进入草绘模式，为实体拉伸绘制界面草图。
4：点击创建构造工具，创建2条构造线，分别与X轴、Y轴重合5：点击添加约束工具,弹出添加约束对话框，选择固定约束，按住shift点选2条构造线，按鼠标中键。
6：点击创建矩形工具，在绘图区内随意绘制一个矩形7：点击添加尺寸工具，修改矩形的长为100，宽为60 8：点击添加约束工具,使矩形分别关于2条构造线对称9：点击创建圆工具，先绘制1个圆，半径为5，圆心到长边的距离为15，圆心到宽边的距离为1010：点击镜像工具，选择镜像操作的类型为复制，选择水平方向的构造线为镜像轴，选择上一步绘制的第1个圆为待镜像的对象,按下鼠标中键完成镜像11：使用同样的方法绘制另外2个圆12：按下鼠标中键完成截面草图的绘制，弹出编辑基本拉伸对话框，将深度修改为20，点击确定13：拉伸出的实体如下图14：点击创建实体：拉伸工具,为实体拉伸选择一个合适的平面,点选一条合适的边作为草绘的参照，进入草绘模式15：绘制如下界面草图16:按下鼠标中键退出草绘模式,弹出编辑拉伸对话框，类型为指定深度，深度设为20,由于绘图区中的拉伸方向不是想要的方向,点击翻转方向按钮17：点击确定,完成拉伸18:点击创建切削:拉伸工具，为拉伸切削选择一个合适的平面,选择一条合适的边作为草绘参照19：绘制如下界面草图:2 0：按下鼠标中键完成草图绘制，弹出编辑切削拉伸对话框,类型选择指定深度,深度修改为5，选择默认的拉伸切削方向，点击确定,结束切削拉伸21：点击创建实体:拉伸工具，为实体拉伸选择一个合适的平面，选择一条边作为草绘参照,进入草绘模式，绘制如下界面草图22:按下鼠标中键退出草绘模式，弹出编辑拉伸对话框，类型设为指定深度,深度设为523：点击确定，完成拉伸24：创建一个基本平面，作为三角形肋板的镜像平面点击创建基准平面工具，点选偏移所参照的平面，通过输入大小来设定偏移，确定偏移方向，输入偏移大小为30,点击确定完成基准平面的创建25：点击创建镜像工具，选择刚刚创建的基准平面为镜像平面，并选择保留原几何,完成镜像至此已经完成部件模型的创建（二)定义材料和界面属性1：模块：属性2：点击创建材料工具，弹出编辑材料对话框，名称改为Steel，通用→密度，输入密度为7。
ABAQUS实验报告
ABAQUS实验报告1.实验目的本次实验的主要目的是使用ABAQUS软件对一个具体的结构进行有限元分析，了解结构在受力情况下的变形情况，并通过分析结果评估结构的强度和稳定性。
2.实验对象本次实验选择了一个简单的悬臂梁结构作为分析对象，悬臂梁的尺寸为L=100mm，H=10mm，t=10mm，材料为钢材，杨氏模量为210GPa，泊松比为0.33.实验过程首先，使用ABAQUS软件建立了悬臂梁的有限元模型，包括结构的几何形状、材料性质和边界条件。
然后，施加一个向下的均布载荷在悬臂梁的自由端上，通过有限元分析得到了结构在受力后的应力分布、变形情况和位移等数据。
最终，对分析结果进行评估并提出改进建议。
4.实验结果通过ABAQUS软件进行有限元分析，得到了悬臂梁在受力后的应力分布、变形情况和位移等数据。
其中，悬臂梁在受力后的最大应力出现在悬臂梁的根部，并随着距离自由端的增加逐渐减小；结构的最大变形出现在梁的自由端，变形由中间向两侧逐渐减小；结构的最大位移也出现在梁的自由端。
5.结果分析通过对实验结果的分析，可以得出以下结论：(1)悬臂梁在受力后的应力、变形和位移分布符合结构力学的基本原理，最大应力、变形和位移出现在悬臂梁的根部和自由端。
(2)结构的受力情况对结构的强度和稳定性有重要影响，必须合理设计结构的几何形状和材料性质。
(3)通过有限元分析可以准确地预测结构在受力情况下的响应，为结构设计和优化提供了有效的工具和方法。
6.结论与建议根据实验结果的分析，可以得出以下结论和建议：(1)结构的几何形状、材料性质和受力情况对结构的强度和稳定性有重要影响，必须合理设计和选择结构的几何形状和材料性质。
(2)有限元分析是一种有效的工具，可以准确地预测结构在受力情况下的响应，为结构设计和优化提供了重要的参考。
(3)在进行结构设计和优化时，应该充分考虑结构的受力情况，避免结构出现应力集中和失稳现象。
综上所述，通过本次实验，我深刻认识到了结构在受力情况下的变形和破坏机制，对结构的强度和稳定性有了更深入的理解。
ABAQUS实验报告
ABAQUS实验报告一、实验目的本次实验使用 ABAQUS 软件进行有限元分析，旨在研究具体研究对象在特定条件下的力学性能和行为，为实际工程应用提供理论依据和参考。
二、实验原理ABAQUS 是一款功能强大的有限元分析软件，它基于连续介质力学的基本原理，通过将复杂的结构体离散为有限个单元，并对每个单元进行力学分析，最终得到整个结构体的响应。
在本次实验中，我们采用了具体分析方法，如线性分析、非线性分析等，并结合相关材料模型，如弹性模型、塑性模型等来描述研究对象的材料特性。
三、实验模型1、几何模型通过建模软件或方法构建了研究对象的几何模型，其尺寸和形状为详细描述。
2、网格划分为了提高计算精度和效率，对几何模型进行了合理的网格划分。
采用了网格类型，如四面体网格、六面体网格等，网格尺寸为具体尺寸。
3、边界条件和加载方式根据实际情况，设定了边界条件，如固定约束、位移约束等，并以加载方式，如集中力、分布力等对模型进行加载。
四、实验材料1、材料属性研究对象所采用的材料为具体材料名称，其弹性模量为数值，泊松比为数值，屈服强度为数值等。
2、材料本构关系选用了合适的本构关系模型，如线弹性模型、弹塑性模型等来描述材料在受力过程中的应力应变关系。
五、实验步骤1、模型建立在 ABAQUS/CAE 中创建部件，绘制几何形状，定义材料属性，划分网格。
2、装配模型将各个部件按照实际装配关系进行组装。
3、定义分析步设置分析类型（静态分析、动态分析等）和分析步时间。
4、定义边界条件和载荷按照实验设计施加边界条件和载荷。
5、提交作业设置计算参数，提交分析作业进行求解。
6、结果后处理分析计算结果，提取所需的数据，如位移、应力、应变等，并进行可视化处理。
六、实验结果与分析1、位移结果得到了研究对象在加载作用下的位移分布云图。
从结果可以看出，最大位移出现在具体位置，位移值为具体数值。
通过分析位移结果，可以评估结构的变形情况和稳定性。
2、应力结果应力分布云图显示，最大应力集中在具体位置，应力值为具体数值。
Abaqus模态分析试验报告
（一）创建部件1：模块：部件2：从菜单栏中选择部件→创建，弹出创建部件对话框名称：LIAN_FuJian模型空间：三维类型：可变形形状：实体类型：拉伸大约尺寸：2000，为部件最大尺寸的2倍：点击继续，进入草绘模式，为实体拉伸绘制截面草图。
3．4：点击创建圆工具，绘制2个同心圆。
大圆直径为1000，小圆直径为400。
的构造圆。
700绘制一个直径为工具，圆创建构造：点击：5．条构造线，一并添加固定约2创建构造6：点击工具，创建束。
．以构造圆与竖直构造线的交点为圆心，创建圆工具，点击7：的圆。
100绘制一个直径为点选刚才创建的圆为要阵列的实体，环形阵列工具，点击8：按下鼠标中键，弹出环形阵列对话框6 个数：360 总角度：点击确定阵列结果如下：：在绘图区按下鼠标中键，弹出编辑基本拉伸对话框9 类型：指定深度200深度：点击确定，第一个部件绘制完成．ZHOU。
轴：：创建第二个部件10-（二）装配1：模块：装配2：点击创建实例工具，弹出创建实例对话框创建实例：从部件部件：按住Ctrl选取LIAN_FuJian与ZHOU这2个部件实例类型：非独立（网格在部件上）点击确定，装配体如下点击完为要平移的实例，工具，选择ZHOU平移实例2：点击，回车；输入平移向0），成。
输入平移向量的起始点（00，，回车。
再点击确定，平移后的装配），，量的终点（00100 体如下/切割实体对话框。
/3：点击合并切割实例工具，弹出合并ASM 部件名：-几何运算：合并原始实体：禁用相交边界：删除．点击继续，选择待合并的实例，框选整个模型，点击完成。
ZHOU-1和LIAN_FuJian-1：在模型树下删除4．部件，故可以将ASM5：由于在接下来的分析中只需要用到ZHOU删除。
和LIAN_FuJian 模块：部件，删除。
和工具，选中点击部件管理器LIAN_FuJianZHOU（三）定义材料和截面属性1：模块：属性2：点击创建材料工具，弹出编辑材料对话框名称：Steel通用→密度：7.85e-9力学→弹性→弹性：弹性模量：2.1e5泊松比：0.3点击确定：单击创建截面工具，弹出创建截面对话框3．名称：Section-1类别：实体类型：均质，点击确点击继续，弹出编辑截面对话框。
Abaqus热分析实验报告
(一)创建部件1：模块：部件2：点击创建部件工具，弹出创建部件对话框名称：CUP模型空间：三维类型：可变形形状：实体类型：旋转大约尺寸：2003：点击继续，进入草绘模式，首先应当绘制一条构造线，然后为旋转实体绘制如下截面草图4：点击完成，选择上一步创建的构造线作为中心线，弹出编辑旋转对话框，将角度修改为360度5：点击确定，旋转的结果如下（二）定义材料和截面属性1：模块：属性2：点击创建材料工具，弹出编辑材料对话框名称：steel通用→密度，将密度修改为7.85e-9力学→弹性→弹性，将杨氏模量修改为2.1e5，泊松比改为0.3热学→传导率，将传导率修改为36热学→比热，将比热修改为9e8点击确定3：点击创建截面工具名称：Section-1类别：实体类型：均质4：点击继续，弹出编辑截面对话框，材料为steel，点击确定5：点击指派截面工具，框选整个模型为要指派截面的区域6：点击完成，弹出编辑截面指派对话框，选取默认设置，点击确定（三）生成装配件1：模块：装配2：点击创建实例工具，弹出创建实例对话框，选取默认设置，点击确定（四）定义分析步1：模块：分析步2：点击创建分析步工具，弹出创建分析步对话框名称：Step-1程序类型：通用（热传递）3：点击继续，弹出编辑分析步对话框，将响应修改为稳态，点击确定(五)定义相互作用1：模块：相互作用2：点击相互作用管理器工具，弹出相互作用管理器对话框，点击创建，弹出创建相互作用对话框名称：Int-1分析步：Step-1类型：表面热交换条件点击继续，选择如下外圆面点击完成，弹出编辑相互作用对话框膜层散热系数：10e-3环境温度：20点击确定，结果如下图示：3：按照上述类似方法，定义其他4个相互作用关闭相互作用管理器，完成相互作用的定义（六）网格划分为了便于进行网格划分，先对部件进行分区1：模块：部件2：点击拆分几何元素：定义切割平面工具，选择一点及法线指定平面选择下图示一点及法线指定分割平面点击创建分区，完成拆分，结果如下图3：模块：网格对象：部件4：点击为边布种工具，框选整个部件为要布置局部种子的区域5：点击完成，弹出局部种子对话框，将近似单元尺寸修改为5，其余地方选用默认设置，点击确定6：点击指派网格控制属性工具，框选整个部件7：点击完成，弹出网格控制属性对话框，按如下设置，点击确定单元形状：六面体技术：扫掠算法：进阶算法8：点击指派单元类型工具，框选整个部件，点击完成，弹出单元类型对话框，将分析类型修改为热传递，点击确定9：点击为部件划分网格工具，点选是确定为部件划分网格结果如下图（七）创建作业1：模块：作业2：点击作业管理器工具，弹出作业管理器对话框3：点击创建，弹出创建作业对话框4:点击继续，弹出编辑作业对话框，选取默认设置，点击确定5：点击提交，提交作业6：运行过程中，可以点击监控，查看运行状态7：点击结果，进入可视化模块，并在变形图上绘制云图，结果如下。
Abaqus静力分析实验报告
（一）创建部件1：模块：部件2：从菜单栏中选择部件→创建，弹出创建部件对话框，将名称修改为Basis，模型空间选择三维，类型选择可变形，形状选择实体，类型为拉伸。
采用SI（mm）量纲，考虑到所创建部件的最大尺寸为100mm，大约尺寸改为200，为最大尺寸的2倍。
3：点击继续，进入草绘模式，为实体拉伸绘制界面草图。
4：点击创建构造工具，创建2条构造线，分别与X轴、Y轴重合5：点击添加约束工具，弹出添加约束对话框，选择固定约束，按住shift点选2条构造线，按鼠标中键。
6：点击创建矩形工具，在绘图区内随意绘制一个矩形7：点击添加尺寸工具，修改矩形的长为100，宽为608：点击添加约束工具，使矩形分别关于2条构造线对称9：点击创建圆工具，先绘制1个圆，半径为5，圆心到长边的距离为15，圆心到宽边的距离为1010：点击镜像工具，选择镜像操作的类型为复制，选择水平方向的构造线为镜像轴，选择上一步绘制的第1个圆为待镜像的对象，按下鼠标中键完成镜像11：使用同样的方法绘制另外2个圆12：按下鼠标中键完成截面草图的绘制，弹出编辑基本拉伸对话框，将深度修改为20，点击确定13：拉伸出的实体如下图14：点击创建实体：拉伸工具，为实体拉伸选择一个合适的平面，点选一条合适的边作为草绘的参照，进入草绘模式15：绘制如下界面草图16：按下鼠标中键退出草绘模式，弹出编辑拉伸对话框，类型为指定深度，深度设为20，由于绘图区中的拉伸方向不是想要的方向，点击翻转方向按钮17：点击确定，完成拉伸18：点击创建切削：拉伸工具，为拉伸切削选择一个合适的平面，选择一条合适的边作为草绘参照19：绘制如下界面草图:20：按下鼠标中键完成草图绘制，弹出编辑切削拉伸对话框，类型选择指定深度，深度修改为5，选择默认的拉伸切削方向，点击确定，结束切削拉伸21：点击创建实体：拉伸工具，为实体拉伸选择一个合适的平面，选择一条边作为草绘参照，进入草绘模式，绘制如下界面草图22：按下鼠标中键退出草绘模式，弹出编辑拉伸对话框，类型设为指定深度，深度设为523：点击确定，完成拉伸24：创建一个基本平面，作为三角形肋板的镜像平面点击创建基准平面工具，点选偏移所参照的平面，通过输入大小来设定偏移，确定偏移方向，输入偏移大小为30，点击确定完成基准平面的创建25：点击创建镜像工具，选择刚刚创建的基准平面为镜像平面，并选择保留原几何，完成镜像至此已经完成部件模型的创建（二）定义材料和界面属性1：模块：属性2：点击创建材料工具，弹出编辑材料对话框，名称改为Steel，通用→密度，输入密度为7.85e-93：力学→弹性→弹性，输入弹性模量为2.1e5，输入泊松比为0.3，点击确定4：点击创建截面工具，弹出创建截面对话框，将名称修改为Basis_Section，类别为实体，类型为均质，点击继续，在弹出的编辑截面对话框中选择确定5：点击指派截面工具，选择整个部件为要指派截面的区域，点击完成，弹出编辑截面指派对话框，点击确定（三）生成装配件1：模块：装配2：点击创建实例工具，弹出创建实例对话框，点击确定（四）定义分析步和指定输出要求1：模块：分析步2：点击创建分析步工具，弹出创建分析步对话框，修改名称为Basic_Load，程序类型选择通用，静力、通用。
abaqus有限元实验报告
abaqus有限元实验报告Abaqus有限元实验报告引言有限元分析是一种工程分析方法，它通过将复杂的结构分割成许多小的有限元素，利用数值方法来模拟结构的行为。
Abaqus是一款常用的有限元分析软件，广泛应用于工程领域。
本实验报告旨在通过使用Abaqus软件进行有限元实验，分析结构的力学性能，为工程设计提供参考。
实验目的本实验旨在通过Abaqus软件进行有限元分析，研究结构在不同载荷下的应力、应变和变形情况，探讨结构的强度和稳定性，为工程设计提供依据。
实验步骤1. 确定实验模型：选择适当的结构模型，包括几何形状、材料性质等。
2. 建立有限元模型：使用Abaqus软件建立结构的有限元模型，包括网格划分、边界条件等。
3. 施加载荷：根据实验要求，施加不同的载荷条件，如静载荷、动载荷等。
4. 进行分析：通过Abaqus软件进行有限元分析，得出结构在不同载荷下的应力、应变和变形情况。
5. 结果分析：对实验结果进行分析，评估结构的强度和稳定性。
实验结果通过Abaqus软件进行有限元分析，得出了结构在不同载荷下的应力、应变和变形情况。
实验结果表明，在静载荷作用下，结构的应力分布均匀，变形较小；在动载荷作用下，结构的应力分布不均匀，存在局部应力集中现象。
通过对实验结果的分析，可以评估结构的强度和稳定性，为工程设计提供依据。
结论本实验通过Abaqus软件进行了有限元分析，研究了结构在不同载荷下的应力、应变和变形情况。
实验结果表明，在不同载荷条件下，结构的力学性能存在差异，需要针对不同情况进行合理设计。
本实验为工程设计提供了参考依据，也为Abaqus软件在工程实践中的应用提供了实验数据。
总结通过本次有限元实验，我们深入了解了Abaqus软件在工程分析中的应用，研究了结构在不同载荷下的力学性能。
有限元分析是一种重要的工程分析方法，通过模拟结构的行为，为工程设计提供依据。
希望通过本实验报告的分享，能够对工程领域的同行们有所帮助。
Abaqus静力分析实验报告
一创建部件1：模块：部件2：从菜单栏中选择部件→创建,弹出创建部件对话框,将名称修改为Basis,模型空间选择三维,类型选择可变形,形状选择实体,类型为拉伸;采用SImm量纲,考虑到所创建部件的最大尺寸为100mm,大约尺寸改为200,为最大尺寸的2倍;3：点击继续,进入草绘模式,为实体拉伸绘制界面草图;4：点击创建构造工具,创建2条构造线,分别与X轴、Y轴重合5：点击添加约束工具,弹出添加约束对话框,选择固定约束,按住shift点选2条构造线,按鼠标中键;6：点击创建矩形工具,在绘图区内随意绘制一个矩形7：点击添加尺寸工具,修改矩形的长为100,宽为608：点击添加约束工具,使矩形分别关于2条构造线对称9：点击创建圆工具,先绘制1个圆,半径为5,圆心到长边的距离为15,圆心到宽边的距离为1010：点击镜像工具,选择镜像操作的类型为复制,选择水平方向的构造线为镜像轴,选择上一步绘制的第1个圆为待镜像的对象,按下鼠标中键完成镜像11：使用同样的方法绘制另外2个圆12：按下鼠标中键完成截面草图的绘制,弹出编辑基本拉伸对话框,将深度修改为20,点击确定13：拉伸出的实体如下图14：点击创建实体：拉伸工具,为实体拉伸选择一个合适的平面,点选一条合适的边作为草绘的参照,进入草绘模式15：绘制如下界面草图16：按下鼠标中键退出草绘模式,弹出编辑拉伸对话框,类型为指定深度,深度设为20,由于绘图区中的拉伸方向不是想要的方向,点击翻转方向按钮17：点击确定,完成拉伸18：点击创建切削：拉伸工具,为拉伸切削选择一个合适的平面,选择一条合适的边作为草绘参照19：绘制如下界面草图:20：按下鼠标中键完成草图绘制,弹出编辑切削拉伸对话框,类型选择指定深度,深度修改为5,选择默认的拉伸切削方向,点击确定,结束切削拉伸21：点击创建实体：拉伸工具,为实体拉伸选择一个合适的平面,选择一条边作为草绘参照,进入草绘模式,绘制如下界面草图22：按下鼠标中键退出草绘模式,弹出编辑拉伸对话框,类型设为指定深度,深度设为523：点击确定,完成拉伸24：创建一个基本平面,作为三角形肋板的镜像平面点击创建基准平面工具,点选偏移所参照的平面,通过输入大小来设定偏移,确定偏移方向,输入偏移大小为30,点击确定完成基准平面的创建25：点击创建镜像工具,选择刚刚创建的基准平面为镜像平面,并选择保留原几何,完成镜像至此已经完成部件模型的创建二定义材料和界面属性1：模块：属性2：点击创建材料工具,弹出编辑材料对话框,名称改为Steel,通用→密度,输入密度为3：力学→弹性→弹性,输入弹性模量为,输入泊松比为,点击确定4：点击创建截面工具,弹出创建截面对话框,将名称修改为Basis_Section,类别为实体,类型为均质,点击继续,在弹出的编辑截面对话框中选择确定5：点击指派截面工具,选择整个部件为要指派截面的区域,点击完成,弹出编辑截面指派对话框,点击确定三生成装配件1：模块：装配2：点击创建实例工具,弹出创建实例对话框,点击确定四定义分析步和指定输出要求1：模块：分析步2：点击创建分析步工具,弹出创建分析步对话框,修改名称为Basic_Load,程序类型选择通用,静力、通用;点击继续,在弹出的编辑分析步对话框中接受默认设置,点击确定;3：点击场输出管理器工具,弹出场输出请求管理器;4：点击编辑,弹出编辑场输出请求对话框5：应力下拉列表中只选择S,应力分量和不变量6：作用力/反作用力下拉列表中,只选择RT反作用力7：关闭接触选项8：点击确定关闭编辑场输出请求对话框,点击关闭退出场输出请求管理器;9：点击历程输出管理器工具,弹出历程输出请求管理器对话框10：点击删除,点击是确定删除,关闭对话框五指定边界条件和施加载荷1：模块：载荷2：在Initial分析步中指定边界条件3：点击创建边界条件工具,弹出创建边界条件对话框,名称选择默认的BC-1,分析步选择Initial,类别为力学,边界约束类型为位移/转角,点击继续4：选择轴承座的底面作为施加边界条件的区域5：点击完成,弹出编辑边界条件对话框6：勾选U3,点击确定7：创建第二个边界条件8：点击创建边界条件工具,弹出创建边界条件对话框,名称选择默认的BC-2,分析步仍选择Initial,类别为力学,边界约束类型为位移/转角,点击继续9：选择4个内孔圆柱面为施加边界条件的区域10：点击完成,弹出编辑边界条件对话框,勾选UR3,单击确定11：接下来对部件进行分区,以便于施加载荷、划分网格12：模块：部件13：点击拆分几何元素工具,选择一点及法线来指定分割平面14：选择一点15：选择一个法线方向16：点击创建分区完成分区,分区后的部件如下图17：按照类似的方法对部件进行其余的分区操作,所有分区都完成后的部件如下图所示18：施加载荷19：模块：载荷20：点击创建载荷工具,弹出创建载荷对话框,载荷名称选择默认Load-1,分析步为Basic_Load,分析类别为力学,载荷类型为压强,点击继续21：选择要施加载荷的表面22：点击完成,弹出编辑载荷对话框,将大小改为10,点击确定23：为便于网格划分,还需要对部件进行一次分区,分区后的结果如下图六网格划分1：模块：网格2：对象：部件3：采用扫掠网格生成技术生成网格4：点击种子部件工具,弹出全局种子对话框,将近似全局尺寸修改为,单击完成5：点击指派单元类型工具,选择要指定单元类型的区域,即为整个部件6：单击完成,弹出单元类型对话框,选择单元库为Standard,族为三维应力,几何阶次为二次,单元为六面体,选择减缩积分,点击确定7：点击为边布种工具,将近似单元尺寸修改为,确定8：点击指派网格控制属性工具,选择整个部件,点击完成,弹出网格控制属性对话框,单元形状为六面体,技术为扫掠,采用中性轴算法,单击确定;9：单击为部件划分网格工具,选择是,完成网格的划分,划分网格后的部件如下图示7生成、运行和监控一个作业1：模块：作业2：点击作业管理器工具,弹出作业管理器对话框3：点击创建,弹出创建作业对话框4：点击继续,弹出编辑作业对话框,单击确定; 5：创建一个作业,提交,运行,完成,结果6：结果如下图示。
ABAQUS-上机实验报告
重庆交通大学学生实验报告实验课程名称ABAQUS上机开课实验室重庆交通大学计算机中心学院国际学院年级2013级专业机械设计制造及其自动化班1班学生姓名扈方学号************开课时间2015 至2016 学年第一学期实验项目平面问题应力集中分析实验时间2015.12.24 实验地点2号机房实验性质 验证性 设计性 综合性教师评价：评价教师签名：一：实验目的掌握平面问题的有限元分析方法和对称性问题的建模方法；二：实验步骤：（1）、启用ABAQUS/CAE程序；（2）、创建部件（Module：Part），（3）创建材料和截面属性（Module：Property），弹性模量为E=210000 MPa，泊松比为0.3；截取零件的右上部分的1/4为研究对象;(3)定义装配件（Module：Assembly）， (4)选择Dependent；、设置分析步（Module：Step）；(5)定义边界条件和载荷（Module：Load）; (6)划分网格（Module：Mesh），全局尺寸设为2.5，采用八节点四边形CPS8单元划分网格(7)提交分析作业（Module：Job）；（9）、后处理（Module：Visualization）：（10）、保存并退出ABAQUS/CAE。
（11）小结有限元法是一种通过离散化，构造特定的单元进行分析，从而模拟连续场力学问题和物理问题的一种数值计算方法。
通过有限元法所求的结果是一个近似值，其精度取决于单元位移模式的阶数和网格化的密集程度。
实验项目轴对称模型实验时间2015.10.25实验地点2号机房实验性质 验证性 设计性 综合性教师评价：评价教师签名：一：实验目的使用轴对称单元，依照轴对称的原理进行建模分析，了解使用平面对称单元所需要的注意事项；使用Visualization功能模块查看结果，延展轴对称单元构造等效的三维视图；二：实验步骤：（1）、启用ABAQUS/CAE程序；（2）、创建部件（Module：Part），选择Asymmetry；（3）、创建材料和截面属性（Module：Property），、（4）定义装配件（Module：Assembly），弹性模量为E=210000 MPa，泊松比为0.3；选择Dependent；（4）、设置分析步（Module：Step）；（5）定义边界条件和载荷（Module：Load），（6）划分网格（Module：Mesh）；（7）提交分析作业（Module：Job）；（8）、后处理（Module：Visualization）：①显示应力云图；②显示位移云图；③显示等效的三维模型；（10）、保存并退出ABAQUS/CAE。
