各种金属的热物性值
金属导热系数表
石油0.14醋酸18
石蜡0.12硝基苯0.159
柴油机燃油0.12二硫化碳0.144
沥青0.699甲醇0.207
玄武岩2.177四氯化碳0.106
拌石水泥1.5三氯甲烷0.121花岗石2.68〜3.35氨气* 0.022
丙铜0.177水蒸汽* 0.0235〜0.025苯0.139重水蒸汽* 0.072
银429
铜401
金317
铝237
铁80
锡67
铅34.8
各种物质导热系数！
material con ductivity K (W/m.K)
diamond钻石2300
silver银429
cooper铜401
gold金317
aluminum铝237
各物质的导热系数
物质温度导热系数物质温度导热系数
亚麻布500.09落叶松木00.13
木屑 500.05普通松木 450.08〜0.11
海砂200.03杨木1000.1
研碎软木 200.04胶合板 00.125
压缩软木200.07纤维素00.46
聚苯乙烯 1000.08丝200.04〜0.05
硫化橡胶 500.22〜0.29炉渣 500.84
镍铝锰合金 032.7硬质胶250.18
青铜 30 32〜153白桦木 300.15
材料导热系数的大小，受本身的物理构成、密实程度、构造特征、环境的温湿度 及热流方向的影响。通常，金属材料的导热系数最大，无机非金属材料次之，有 机材料最小；相同组成时，晶态比非晶态材料的导热系数大些；密实性大的材料， 导热系数亦大；在孔隙率相同时，具有微细孔或封闭孔构造的材料， 其导热系数 偏小。此外，材料含水，导热系数会明显增大；材料在高温下的导热系数比常温 下大些；顺纤维方向的导热系数也会大些。
金属热物性参数定稿版
（0.134）
0.124
400
（0.140）
0.094
800
（0.168）
0.071
900
（0.173）
0.053
?=7.0(15?C) 比热相对于 普通铸铁
20
共晶灰口铸铁
200
400
0.186 0.141 0.104
球墨铸铁
800 1200
20 200 400 800 1000
0.119
0.070 0.036
0.156
0.071
共析钢 (C0.8%)
工具钢 (C1.2%)
0 200 400 800 1200
0 200 400 800 1200
0.108 0.128 0.144 0.146 0.160
0.108 0.130 0.142 0.156 0.156
0.119 0.108 0.091 0.058 0.072
0.122 0.156 0.233 0.310 0.267 0.349 0.359 0.367
?=8.92 TS=TL=1083
TS=1030 TL=1042
TS=915 TL=955
20 Cu60%~Zn40%
200
600
900
Cu70%~Ni30%
20 200 600 1000
Cu60%~Ni40%
0.069
不锈钢 (AISI 304)
0 200 400 800 1200
0.118 0.128 0.136 0.154 0.160
0.035 0.043 0.050 0.063 0.076
18~20Cr,8~12Ni TS=1399 TL=1454
金属导热系数与常用材料导热系数表
以下是傲川科技热设计实验室提供的热设计常用的金属导热系数与常用材料导热系数：空气导热系数：干空气90°C为0.03126，100°C为0.03207，单位为W/(m.K)金属导热系数表（W/mK)热传导系数的定义为：每单位长度、每K，可以传送多少W的能量，单位为W/mK。
其中“W”指热功率单位，“m”代表长度单位米，而“K”为绝对温度单位。
该数值越大说明导热性能越好。
以下是几种常见金属的热传导系数表：银429铜401金317铝237镍90铁80锡67铅34.8不锈钢：15-18 （不同合金成份不同）高导热物质的导热系数！material conductivity K (W/m.K)diamond 钻石2300silver 银429cooper 铜401gold 金317aluminum 铝237常用材料导热系数PVC0.14~0.15PP0.21~0.26PE0.42有机玻璃0.14~0.20泡沫0.045木材(横) 0.14~0.17(纵) 0.38散珍珠岩0.042~0.08水泥珍珠岩0.07~0.09石棉0.15混凝土 1.2885%MgO0.07玻璃0.52~1.01水垢 1.3~3.1搪瓷0.87~1.16耐火砖 1.06普通砖0.7~0.8亚麻布50 0.09落叶松木0 0.13木屑50 0.05普通松木45 0.08～0.11 海砂20 0.03杨木100 0.1研碎软木20 0.04胶合板0 0.125压缩软木20 0.07纤维素0 0.46聚苯乙烯100 0.08丝20 0.04～0.05硫化橡胶50 0.22～0.29 炉渣50 0.84镍铝锰合金0 32.7硬质胶25 0.18青铜30 32～153白桦木30 0.15殷钢30 11橡木20 0.17康铜30 20.9松0 0.095黄铜20 70～183柏木20 0.1镍铬合金20 12.3～171 普通冕玻璃20 1石棉0 0.16～0.37石英玻璃4 1.46纸12 0.06～0.13燧石玻璃32 0.795皮棉4.1 0.03重燧石玻璃12.5 0.78 矿渣棉0 0.05～0.14精制玻璃12 0.9毡0.04汽油12 0.11蜡0.04士林12 0.184纸板0.14“天然气”油12 0.14皮革0.18～0.19甘油0 0.276冰2.22 煤油100 0.12 新下的雪0.1蓖麻油500 0.18填实了的雪0.21橄榄油0 0.165瓷1.05已烷0 0.152石蜡油0.123二氯乙烷0.147变压器油0.12890%硫酸0.354石油0.14醋酸18石蜡0.12硝基苯0.159柴油机燃油0.12二硫化碳0.144沥青0.699甲醇0.207玄武岩2.177四氯化碳0.106拌石水泥1.5三氯甲烷0.121花岗石2.68～3.35氨气* 0.022丙铜0.177水蒸汽* 0.0235～0.025 苯0.139重水蒸汽* 0.072水0.54空气* 0.024聚苯板0.04木工板0.1-0.2重水0.559硫化氢* 0.013玻璃类型K-w/(m2-k)单层玻璃6.2双层中空玻璃3.11一层中空玻璃2.22~2.08 Lhw-E中空玻璃1.71。
各种金属的热物性值
金属温度° Ccal/(g·°C)cal/(cm·s·°C)线、固相线温度(°C)纯铁25200400769800100015000.1070.1240.1450.3580.2300.1480.1800.1920.1520.1200.0740.0710.0700.032ρ=7.88(20°C)=7.3(1500°C)=7.0(1600°C)镇静钢(C0.08%)20040080012000.1120.1240.1420.2300.1580.1420.1280.1070.0680.071ρ=7.86(15°C)软钢(C0.23%)20040080012000.1120.1240.1420.2280.1580.1240.1160.1020.0620.071ρ=7.86(15°C)碳素结构钢(S35C) 252004008000.1110.1250.1340.2850.1030.0950.0790.078中碳钢(C0.4%)20040080012000.1120.1220.1400.1480.1560.1240.1150.1000.0590.071ρ=7.85(15°C)共析钢(C0.8%)20040080012000.1080.1280.1440.1460.1600.1190.1080.0910.0580.072ρ=7.85(15°C)工具钢(C1.2%)20040080012000.1080.1300.1420.1560.1560.1030.1020.0890.0570.068ρ=7.83(15°C)金属温度° Ccal/(g·°C) cal/(cm·s·°C)线、固相线温度(°C)Si2%钢20040080012000.1200.1260.1440.3260.1600.0600.0720.0740.0600.070ρ=7.73(15°C)Ts=1488T L=1497Cr1%钢2020040080012000.1140.1240.1420.2060.1460.1060.0920.0620.072ρ=7.84(15°C)T S=1420T L=1520不锈钢(AISI 420)2020040080012000.1140.1190.1460.2140.1360.0530.0550.0580.0640.069ρ=7.7(15°C)13.1Cr,0.5NiT S=1399T L=1454不锈钢(AISI 304)20040080012000.1180.1280.1360.1540.1600.0350.0430.0500.0630.07618~20Cr,8~12NiT S=1399T L=1454过共晶灰口铸铁20200400800900（0.128）（0.134）（0.140）（0.168）（0.173）0.1540.1240.0940.0710.053ρ=7.0(15°C)比热相对于普通铸铁共晶灰口铸铁2020040080012000.1860.1410.1040.0700.036球墨铸铁2020040080010000.1190.1010.0870.0720.0510.041ρ=7.1(15°C)白口铸铁2020040080012000.0450.0510.0530.0470.048ρ=7.5~7.8(15°C)纯铜20200600100012000.0920.0930.1060.1150.9560.9310.8740.803ρ=8.92T S=T L=1083Cu90%~Al10%2020060010000.1050.1110.1240.1360.1220.1560.2330.310T S=1030T L=1042Cu70%~Zn30% 202006009000.0940.1000.1130.1230.2670.3490.3590.367T S=915T L=955Cu60%~Zn40% 202006009000.0920.0970.1080.1160.3020.3460.3610.334T S=900T L=905Cu70%~Ni30%2020060010000.0930.1010.1120.1230.0690.0880.1300.172T S=1170T L=1240Cu60%~Ni40%20200600100012000.1010.1050.1150.1250.1300.0560.0740.1130.1520.172T S=1227T L=1280纯铝202005006600.2150.2350.2680.2860.5650.5700.5290.508ρs=2.70(15°C)T S=T M=660.2Al-Cu4.5% 20200500 0.2100.2290.2610.4490.4490.461T S=502T L=638Al~Mg8% 202004005000.2180.2380.2600.2710.1990.2860.3820.431T S=540T L=625纯镁202004006500.2460.2630.2880.3250.3730.3620.3530.346ρs=1.74T L=T S=651Mg94.7~Zn4.6~Zr0.7 (相当于MC6) 202004005490.2420.2640.3030.3410.2610.2960.3190.324T S=549T L=641Mg90.2~Al9 ~Zn0.6~Mn0.2 (相当于MC2) 202004004680.2350.2610.2910.3000.0510.0560.0620.063T S=468T L=616InconelX(73Ni,15Cr,7F e,2.5Ti,1Nb)2020060010000.1030.1150.1330.1970.0280.0350.0520.069ρs=6.09T S=1395T L=1427耐盐酸镍基合金C 600100012000.1260.1530.1670.0460.0700.074T S=1270T L=1305表2 铸型的热物性计算公式表3 流动临界固相率表4 部分砂型热物性数据表型 砂 组 成 λ(cal/s.cm.°C)×102C(cal/g °C )ρ(g/cm 3)说 明石 英 砂0.055 0.139 0.126 0.310 1.658 1.7005~15°C900°C ，粒度50/100“干 砂” 0.078 0.191 1.500未表明者为常温，下同“湿 砂” 0.271 0.503 1.650 石 英 砂 0.112~0.363 0.191~0.281 1.776 黄 砂 0.067~0.082 1.580~1.700 石 英 砂 石 英 砂 0.096~0.336 0.12~0.456 0.072~0.36 0.062 0.362 0.141~0.181 0.168~0.288 0.168~0.288 0.168~0.288 1.94 0.184 0.181~0.2811.730 1.634 1.458 1.602 1.6781.4600~1300°C 0~1300°C 0~1300°C 干燥砂，16.5°C 含水4.9%，18.9°C 0~1100，T ↑→α↓ 锆 砂 锆 砂 0.191~0.251 0.223~0.391 0.120~0.210 0.130~0.2022.830 2.800 0~1100，T ↑→α↓ 0~900°C 铬铁矿砂 铬铁矿砂 0.125~0.293 0.151~0.2302.600 0~900°C 石英砂+5%水玻璃0.614 2.583铁浇注法，界面平均1143°C 铬铁矿砂 +水玻璃 0.139 0.165 铬镁矿砂+水玻璃 0.203 0.2430.139 钢浇注法 钢浇注法水 玻 璃 砂 石英砂+树脂钢浇注法石英砂+5%酚醛树脂0.142~0.202 28~450°C石英砂+3%~7%呋喃树脂0.161~0.1370.202~0.181.4801.63025~550°C25~550°C石英砂+2%呋喃树脂0.122 0.231.480铝浇注法，666°C石英砂+1.5%呋喃树脂0.1870.1920.2420.250.260.261.440.4401.550铁浇注法，1155°C钢浇注法，1155°C钢浇注法，1155°C石英砂+1.5%树脂0.26200.18~0.230.260.18~0.261.6301.440钢浇注法，1155°C钢浇注法铬铁矿砂+1%树脂 0.161~0.212.900 钢浇注法铬砂+树脂铬砂+1%呋喃树脂0.23~0.262 0.13~0.172.880 钢浇注法常温~1490°C树脂砂石英砂+6%水玻璃0.230.230.2520.2521.4501.5701.3901.6101.610铝浇注法，界面平均660°C铝浇注法，界面平均660°C铁浇注法，界面平均1155°C铁浇注法，界面平均1155°C钢浇注法，界面平均1490°C表5 典型金属材料的常温密度材质密度(g/cm3)材质密度(g/cm3)材质密度(g/cm3) 钢碳素钢不锈钢高速钢7.807.908.20~8.80灰口铸铁(中碳，铁素体基体)可锻铸铁7.257.27铝合金铝硅合金硬铝ADC102.602.802.71铸铁灰口铸铁(高碳，铁8.80 铜合金7-3 黄铜8.508.40锌合金ZDC2 6.60素体基体) 球墨铸铁7.10 6-4 黄铜高强度黄铜8.30 镁合金 1.80表6典型液体金属的物性值物性值低合金铸钢(1600°)①普通铸铁(1400°C)①纯铝(700°C)①纯铜(1100°C) ①纯镁(700°C)①液相线温度(°C) 1400~1531123~1130660 1083 851密度(g/cm3) 6.80~7.00 6.50~6.90 2.35 1.90 1.58 比热0.15 0.22 0.26 0.12 0.29 导热系数 40(纯铁) -- 100 170 80 凝固潜热(J.g-1)251~268 209~268 394 204 230凝固收缩率(%)3~4 -0.8~0.5 6.5 4.2 4.2表面张力() 1700 920 900 1300 560 粘度(mPa.s) 6 5~81.1~2 4 1.2热辐射系数0.3~0.45(全辐射系数)0.3~0.45(全辐射系数)0.12(相对0.65μm的波长)0.1(相对0.66μm的波长)--①表示所给物性值的温度条件。

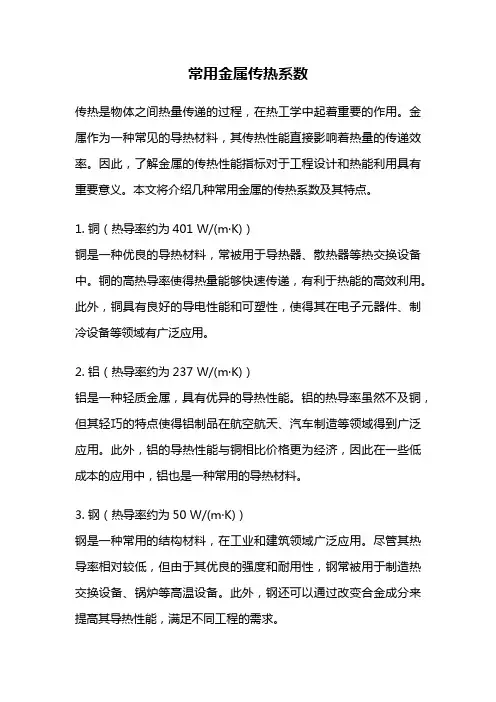

常用金属传热系数
常用金属传热系数传热是物体之间热量传递的过程，在热工学中起着重要的作用。
金属作为一种常见的导热材料，其传热性能直接影响着热量的传递效率。
因此，了解金属的传热性能指标对于工程设计和热能利用具有重要意义。
本文将介绍几种常用金属的传热系数及其特点。
1. 铜（热导率约为401 W/(m·K)）铜是一种优良的导热材料，常被用于导热器、散热器等热交换设备中。
铜的高热导率使得热量能够快速传递，有利于热能的高效利用。
此外，铜具有良好的导电性能和可塑性，使得其在电子元器件、制冷设备等领域有广泛应用。
2. 铝（热导率约为237 W/(m·K)）铝是一种轻质金属，具有优异的导热性能。
铝的热导率虽然不及铜，但其轻巧的特点使得铝制品在航空航天、汽车制造等领域得到广泛应用。
此外，铝的导热性能与铜相比价格更为经济，因此在一些低成本的应用中，铝也是一种常用的导热材料。
3. 钢（热导率约为50 W/(m·K)）钢是一种常用的结构材料，在工业和建筑领域广泛应用。
尽管其热导率相对较低，但由于其优良的强度和耐用性，钢常被用于制造热交换设备、锅炉等高温设备。
此外，钢还可以通过改变合金成分来提高其导热性能，满足不同工程的需求。
4. 不锈钢（热导率约为15 W/(m·K)）不锈钢是一种耐腐蚀性能较好的金属材料，广泛应用于食品加工、化工等行业。
虽然不锈钢的热导率较低，但由于其优异的耐腐蚀性能和机械强度，使得不锈钢在一些特殊环境下成为首选材料。
5. 铁（热导率约为80 W/(m·K)）铁是一种常见的金属材料，具有良好的导热性能。
铁的热导率虽然不及铜和铝，但其价格相对较低，广泛用于制造炊具、机械设备等领域。
同时，铁也是一种可再生材料，具有良好的可持续性。
总结：金属的传热系数是衡量其导热性能的重要指标。
铜具有良好的导热性和导电性，适用于高效传热的场合；铝具有轻质和经济的特点，适用于低成本的应用；钢具有优良的强度和耐用性，适用于高温设备；不锈钢具有耐腐蚀性能，适用于特殊环境；铁具有较高的热导率和可持续性，广泛应用于各个领域。
常用材料热物理性质
序号名称11-11-21-31-41-51-61-71-81-91-101-111-121-131-141-151-161-1722-12-22-32-42-52-62-72-82-92-102-112-122-132-142-152-162-172-182-192-202-212-222-232-24344-14-24-34-4表5-22 铀铝合金的热物性（P673）优质碳素结构钢的热物性表5-24 硼不锈钢0Cr18Ni15B2Ti4的热物性（P675～676）表5-18 变形镁合金的热物性（P671）表5-26 银铟镉合金（Agln15Cd5）的热物性（P677）表5-27 某些有色金属合金的熔点 （P677）表5-28 某些有色金属合金的比热 （P678）表5-29 某些有色金属合金的密度和导热系数 （P679～683）表5-19 镍及镍合金的热物性（P671）表5-20 铀钼合金的热物性（P672）表5-21 铀铬合金的热物性（P672）表5-13 铜和铜合金材料的热物性（P666）表5-14 防锈铝合金的热物性（P667）表5-15 硬铝的热物性（P668）表5-16 锻铝的热物性（P669）表5-17 钛及钛合金的热物性（P670）表5-25 镐锡合金的热物性（P676）表5-23 锌基耐磨合金的热物性（P675）表4-457 煤气和天然气的动力粘度表4-445 褐煤的热物性耐蚀合金的热物性耐热钢的热物性高温合金的热物性碳素工具钢的热物性钢及有色金属热导率轴承钢的热物性合金工具钢和高速工具钢的热物性硬质合金的热物性钢的热物性汇总（3）钢的热物性汇总（4）钢的热物性目录土壤的热物性燃料热物性目录表4-444 石煤的热物性普通低合金钢的热物性不锈耐酸钢的热物性合金结构钢的热物性弹簧钢的热物性钢的线胀系数钢的导热系数有色金属热物性目录钢的热物性汇总（1）钢的热物性汇总（2）钢与铸铁的平均比热容钢及有色金属的热扩散率常用钢铁材料的物理参数表4-446 煤的热物性合金钢的平均比热容碳素钢的平均比热容4-54-64-74-84-94-104-114-124-134-144-154-164-175铁和铁合金的辐射率目录5-15-25-35-45-55-666-16-26-36-46-56-66-76-86-96-106-116-126-136-146-156-166-176-186-196-206-216-226-236-246-256-266-27表6-73 火硬性耐火混凝土（磷酸铝质耐火混凝土）热物性表6-72 珍珠岩耐火混凝土的导热系数耐火材料热物性目录宏达样本耕升样本日本部分耐火材料样本表6-83 石英纤维的热物性表6-84 石英纤维在常压下的导热系数表6-85 石英纤维在真空中的导热系数λ（千卡 米·时·℃）部分耐火材料热物性汇总濮耐样本鲁阳样本大连派立固公司的耐火材料样本表6-78 硅藻土耐火保温板的导热系数表6-79 泡沫硅藻土耐火保温砖的导热系数表6-80 硅藻土生熟料粉的导热系数表6-81 硅藻土石棉粉（鸡毛灰）的导热系数表6-82 硅酸铝纤维的导热系数λ（千卡 米·时·℃）表6-77 硅藻土耐火保温砖的热物性表6-69 常用耐火砖的热物性耐火纤维毯的物理性质高铝质隔热耐火砖的物理性质粘土质隔热耐火砖的物理性质表6-70 各种硅砖的导热系数表6-71 水硬性耐火混凝土的热物性表6-76 耐火泥的导热系数表6-75 轻质耐火混凝土的导热系数表6-74 气硬性耐火混凝土（水玻璃铝质耐火混凝土）的热物性表4-459 煤气和天然气的普朗特数表4-460 天然气之四的导热系数表4-456 煤气和天然气的导热系数表4-458 煤气和天然气的运动粘度表4-450 四种焦炭的导热系数表4-451 四种焦炭的顶压比热表4-455 煤气和天然气的定压比热表4-454 四种天然气的成分表4-453 各种煤气的成分表4-452 液体燃料的热物性铁合金的反射率和吸收系数铁的总法向辐射率铁的热辐射率铁在20℃时的光谱辐射率铁的反射率和吸收系数铁的半球辐射率表4-447 三种煤的比热表4-448 褐煤的导热系数表4-449 四种煤的导热系数6-286-296-30 7德国高斯勒热陶瓷有限公司上海办事处样本武钢四号炉合同附件耐火材料性能各种建筑材料的热辐射率上海宝九和耐火材料有限公司的不定形耐火材料样本来源《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《工程常用物质的热物理性质手册》《工程常用物质的热物理性质手册》《工程常用物质的热物理性质手册》《工程常用物质的热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《工业炉设计手册》《工业炉设计手册》《工业炉设计手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《工业炉设计手册》GB/T3995-2006GB/T3994-2005《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》《常用热物理性质手册》样本样本样本样本样本样本样本样本样本《常用热物理性质手册》。
各种金属热物性参数
各种金属热物性参数金属的热物性参数是指金属在热传导过程中的相关参数，包括热导率、热膨胀系数、比热容等。
这些参数对于热传导和热扩散的计算和设计非常重要，下面将介绍几种常见金属的热物性参数。
1.铝（Al）：-热导率：2.4-2.9W/(m·K)-线膨胀系数：22.2×10^-6/℃-比热容：0.897J/(g·K)2.铜（Cu）：-热导率：385W/(m·K)-线膨胀系数：16.5×10^-6/℃-比热容：0.385J/(g·K)3.钢（Fe）：-热导率：54W/(m·K)-线膨胀系数：11.7×10^-6/℃-比热容：0.45J/(g·K)4.镍（Ni）：-热导率：90W/(m·K)-线膨胀系数：13.4×10^-6/℃-比热容：0.444J/(g·K)5.钛（Ti）：-热导率：21.9W/(m·K)-线膨胀系数：8.6×10^-6/℃-比热容：0.523J/(g·K)6.锌（Zn）：-热导率：116W/(m·K)-线膨胀系数：30.2×10^-6/℃-比热容：0.388J/(g·K)7.铂（Pt）：-热导率：71.6W/(m·K)-线膨胀系数：9.0×10^-6/℃-比热容：0.133J/(g·K)需要注意的是，这些数值在不同温度范围下可能会有微小差异。
此外，金属的热物性参数还受到材料纯度、晶体结构等因素的影响。
热导率反映了材料传导热量的能力，热导率越高说明材料传导热量的能力越强。
热膨胀系数则表示在温度变化时材料的体积会发生变化的程度，线性膨胀系数越大，材料在温度变化下的体积变化越大。
比热容则表示单位质量的物质在温度变化时吸收或释放的热量。
这些热物性参数对于热传导和热扩散的计算和设计十分重要。
灰铁的热物性特点介绍
灰铁的热物性特点介绍灰铁是一种普遍用于工程制造中的材料，其热物性特点具有重要意义。
下面将对灰铁的热物性特点进行详细介绍。
1.热导率高：灰铁具有较高的热导率，通常在40～55W/(m·K)之间。
这意味着灰铁能够迅速传导热量，使其在许多应用中成为理想的导热材料。
例如，在制造发动机缸盖和汽缸体时，灰铁的高热导率可以快速将燃烧产生的热量传导到发动机冷却系统中。
2.热膨胀系数大：灰铁的热膨胀系数通常为(10～12)×10^-6/℃之间。
相比之下，其他金属如铝和钢的热膨胀系数较小。
灰铁的高热膨胀系数在一些特殊应用中非常有用，例如在制造连续式铸铁管道时，其热膨胀系数可以使管道具有较好的热膨胀性，有助于减少管道破裂的风险。
3.熔点低：灰铁的熔点通常在1150℃左右，较低的熔点使得灰铁在高温应用中有一定的优势。
在制造炉排和其他高温设备时，灰铁可以承受高温环境，不易熔化或变形。
4. 热膨胀热容大：灰铁的热膨胀热容通常在300～500J/(kg·K)之间。
相比之下，铝的热膨胀热容约为900J/(kg·K)。
灰铁的高热膨胀热容使其能够在储能设备和热传导系统中发挥重要作用。
例如，灰铁可以用于制造热风炉和蓄热设备，提供持久稳定的热能供应。
5.热弹性好：灰铁在高温条件下具有较好的热弹性。
在高温环境下，灰铁能够承受较大的热应力而不易出现塑性变形或断裂。
这使得灰铁成为一些高温设备的理想材料，如热处理炉的炉膛。
6.热膨胀系数温度依赖性弱：灰铁的热膨胀系数随温度变化的依赖性较弱，温度变化对其尺寸稳定性影响较小。
这使得灰铁能够在较宽的温度范围内保持其几何形状和尺寸稳定。
7.低热传导率：灰铁的低热传导率使得其在一些特殊情况下具备特殊的热物性。
例如，在制造铸铁炉墙时，灰铁的低热传导率可以有效减少炉体内外的热量传递，提高炉体的热效率。
总的来说，灰铁具有高热导率、热膨胀系数大、熔点低、热膨胀热容大、热弹性好、热膨胀系数温度依赖性弱和低热传导率等热物性特点。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金属温度° Ccal/(g·°C)cal/(cm·s·°C)线、固相线温度(°C)纯铁25200400769800100015000.1070.1240.1450.3580.2300.1480.1800.1920.1520.1200.0740.0710.0700.032ρ=7.88(20°C)=7.3(1500°C)=7.0(1600°C)镇静钢(C0.08%)20040080012000.1120.1240.1420.2300.1580.1420.1280.1070.0680.071ρ=7.86(15°C)软钢(C0.23%)20040080012000.1120.1240.1420.2280.1580.1240.1160.1020.0620.071ρ=7.86(15°C)碳素结构钢(S35C) 252004008000.1110.1250.1340.2850.1030.0950.0790.078中碳钢(C0.4%)20040080012000.1120.1220.1400.1480.1560.1240.1150.1000.0590.071ρ=7.85(15°C)共析钢(C0.8%)20040080012000.1080.1280.1440.1460.1600.1190.1080.0910.0580.072ρ=7.85(15°C)工具钢(C1.2%)20040080012000.1080.1300.1420.1560.1560.1030.1020.0890.0570.068ρ=7.83(15°C)金属温度° Ccal/(g·°C) cal/(cm·s·°C)线、固相线温度(°C)Si2%钢20040080012000.1200.1260.1440.3260.1600.0600.0720.0740.0600.070ρ=7.73(15°C)Ts=1488T L=1497Cr1%钢2020040080012000.1140.1240.1420.2060.1460.1060.0920.0620.072ρ=7.84(15°C)T S=1420T L=1520不锈钢(AISI 420)2020040080012000.1140.1190.1460.2140.1360.0530.0550.0580.0640.069ρ=7.7(15°C)13.1Cr,0.5NiT S=1399T L=1454不锈钢(AISI 304)20040080012000.1180.1280.1360.1540.1600.0350.0430.0500.0630.07618~20Cr,8~12NiT S=1399T L=1454过共晶灰口铸铁20200400800900（0.128）（0.134）（0.140）（0.168）（0.173）0.1540.1240.0940.0710.053ρ=7.0(15°C)比热相对于普通铸铁共晶灰口铸铁2020040080012000.1860.1410.1040.0700.036球墨铸铁2020040080010000.1190.1010.0870.0720.0510.041ρ=7.1(15°C)白口铸铁2020040080012000.0450.0510.0530.0470.048ρ=7.5~7.8(15°C)纯铜20200600100012000.0920.0930.1060.1150.9560.9310.8740.803ρ=8.92T S=T L=1083Cu90%~Al10%2020060010000.1050.1110.1240.1360.1220.1560.2330.310T S=1030T L=1042Cu70%~Zn30% 202006009000.0940.1000.1130.1230.2670.3490.3590.367T S=915T L=955Cu60%~Zn40% 202006009000.0920.0970.1080.1160.3020.3460.3610.334T S=900T L=905Cu70%~Ni30%2020060010000.0930.1010.1120.1230.0690.0880.1300.172T S=1170T L=1240Cu60%~Ni40%20200600100012000.1010.1050.1150.1250.1300.0560.0740.1130.1520.172T S=1227T L=1280纯铝202005006600.2150.2350.2680.2860.5650.5700.5290.508ρs=2.70(15°C)T S=T M=660.2Al-Cu4.5% 20200500 0.2100.2290.2610.4490.4490.461T S=502T L=638Al~Mg8% 202004005000.2180.2380.2600.2710.1990.2860.3820.431T S=540T L=625纯镁202004006500.2460.2630.2880.3250.3730.3620.3530.346ρs=1.74T L=T S=651Mg94.7~Zn4.6~Zr0.7 (相当于MC6) 202004005490.2420.2640.3030.3410.2610.2960.3190.324T S=549T L=641Mg90.2~Al9 ~Zn0.6~Mn0.2 (相当于MC2) 202004004680.2350.2610.2910.3000.0510.0560.0620.063T S=468T L=616InconelX(73Ni,15Cr,7F e,2.5Ti,1Nb)2020060010000.1030.1150.1330.1970.0280.0350.0520.069ρs=6.09T S=1395T L=1427耐盐酸镍基合金C 600100012000.1260.1530.1670.0460.0700.074T S=1270T L=1305表2 铸型的热物性计算公式表3 流动临界固相率表4 部分砂型热物性数据表型 砂 组 成 λ(cal/s.cm.°C)×102C(cal/g °C )ρ(g/cm 3)说 明石 英 砂0.055 0.139 0.126 0.310 1.658 1.7005~15°C900°C ，粒度50/100“干 砂” 0.078 0.191 1.500未表明者为常温，下同“湿 砂” 0.271 0.503 1.650 石 英 砂 0.112~0.363 0.191~0.281 1.776 黄 砂 0.067~0.082 1.580~1.700 石 英 砂 石 英 砂 0.096~0.336 0.12~0.456 0.072~0.36 0.062 0.362 0.141~0.181 0.168~0.288 0.168~0.288 0.168~0.288 1.94 0.184 0.181~0.2811.730 1.634 1.458 1.602 1.6781.4600~1300°C 0~1300°C 0~1300°C 干燥砂，16.5°C 含水4.9%，18.9°C 0~1100，T ↑→α↓ 锆 砂 锆 砂 0.191~0.251 0.223~0.391 0.120~0.210 0.130~0.2022.830 2.800 0~1100，T ↑→α↓ 0~900°C 铬铁矿砂 铬铁矿砂 0.125~0.293 0.151~0.2302.600 0~900°C 石英砂+5%水玻璃0.614 2.583铁浇注法，界面平均1143°C 铬铁矿砂 +水玻璃 0.139 0.165 铬镁矿砂+水玻璃 0.203 0.2430.139 钢浇注法 钢浇注法水 玻 璃 砂 石英砂+树脂钢浇注法石英砂+5%酚醛树脂0.142~0.202 28~450°C石英砂+3%~7%呋喃树脂0.161~0.1370.202~0.181.4801.63025~550°C25~550°C石英砂+2%呋喃树脂0.122 0.231.480铝浇注法，666°C石英砂+1.5%呋喃树脂0.1870.1920.2420.250.260.261.440.4401.550铁浇注法，1155°C钢浇注法，1155°C钢浇注法，1155°C石英砂+1.5%树脂0.26200.18~0.230.260.18~0.261.6301.440钢浇注法，1155°C钢浇注法铬铁矿砂+1%树脂 0.161~0.212.900 钢浇注法铬砂+树脂铬砂+1%呋喃树脂0.23~0.262 0.13~0.172.880 钢浇注法常温~1490°C树脂砂石英砂+6%水玻璃0.230.230.2520.2521.4501.5701.3901.6101.610铝浇注法，界面平均660°C铝浇注法，界面平均660°C铁浇注法，界面平均1155°C铁浇注法，界面平均1155°C钢浇注法，界面平均1490°C表5 典型金属材料的常温密度材质密度(g/cm3)材质密度(g/cm3)材质密度(g/cm3) 钢碳素钢不锈钢高速钢7.807.908.20~8.80灰口铸铁(中碳，铁素体基体)可锻铸铁7.257.27铝合金铝硅合金硬铝ADC102.602.802.71铸铁灰口铸铁(高碳，铁8.80 铜合金7-3 黄铜8.508.40锌合金ZDC2 6.60素体基体) 球墨铸铁7.10 6-4 黄铜高强度黄铜8.30 镁合金 1.80表6典型液体金属的物性值物性值低合金铸钢(1600°)①普通铸铁(1400°C)①纯铝(700°C)①纯铜(1100°C) ①纯镁(700°C)①液相线温度(°C) 1400~1531123~1130660 1083 851密度(g/cm3) 6.80~7.00 6.50~6.90 2.35 1.90 1.58 比热0.15 0.22 0.26 0.12 0.29 导热系数 40(纯铁) -- 100 170 80 凝固潜热(J.g-1)251~268 209~268 394 204 230凝固收缩率(%)3~4 -0.8~0.5 6.5 4.2 4.2表面张力() 1700 920 900 1300 560 粘度(mPa.s) 6 5~81.1~2 4 1.2热辐射系数0.3~0.45(全辐射系数)0.3~0.45(全辐射系数)0.12(相对0.65μm的波长)0.1(相对0.66μm的波长)--①表示所给物性值的温度条件。
