气体流量标准装置发展现状及分类

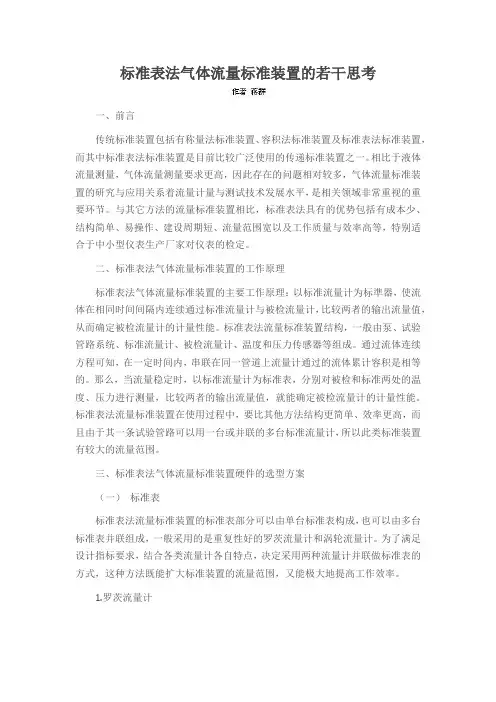

标准表法气体流量标准装置的若干思考
标准表法气体流量标准装置的若干思考一、前言传统标准装置包括有称量法标准装置、容积法标准装置及标准表法标准装置，而其中标准表法标准装置是目前比较广泛使用的传递标准装置之一。
相比于液体流量测量，气体流量测量要求更高，因此存在的问题相对较多，气体流量标准装置的研究与应用关系着流量计量与测试技术发展水平，是相关领域非常重视的重要环节。
与其它方法的流量标准装置相比，标准表法具有的优势包括有成本少、结构简单、易操作、建设周期短、流量范围宽以及工作质量与效率高等，特别适合于中小型仪表生产厂家对仪表的检定。
二、标准表法气体流量标准装置的工作原理标准表法气体流量标准装置的主要工作原理：以标准流量计为标準器，使流体在相同时间间隔内连续通过标准流量计与被检流量计，比较两者的输出流量值，从而确定被检流量计的计量性能。
标准表法流量标准装置结构，一般由泵、试验管路系统、标准流量计、被检流量计、温度和压力传感器等组成。
通过流体连续方程可知，在一定时间内，串联在同一管道上流量计通过的流体累计容积是相等的。
那么，当流量稳定时，以标准流量计为标准表，分别对被检和标准两处的温度、压力进行测量，比较两者的输出流量值，就能确定被检流量计的计量性能。
标准表法流量标准装置在使用过程中，要比其他方法结构更简单、效率更高，而且由于其一条试验管路可以用一台或并联的多台标准流量计，所以此类标准装置有较大的流量范围。
三、标准表法气体流量标准装置硬件的选型方案（一）标准表标准表法流量标准装置的标准表部分可以由单台标准表构成，也可以由多台标准表并联组成，一般采用的是重复性好的罗茨流量计和涡轮流量计。
为了满足设计指标要求，结合各类流量计各自特点，决定采用两种流量计并联做标准表的方式，这种方法既能扩大标准装置的流量范围，又能极大地提高工作效率。
1.罗茨流量计罗茨流量计通过转子与壳体之间形成一个具有一定标准容积的密闭计量空间，从而反复计量通过流量计的流体体积。
天然气流量标准装置比对发展趋势
天然气流量标准装置比对现状及发展趋势任佳何敏刘春艳（国家原油大流量计量站成都天然气流量分站）摘要：随着天然气工业的迅速发展，由于天然气贸易计量中涉及贸易双方巨大的经济利益，因此，有效地保证流量量值传递准确、可靠显得尤为重要。
各个国家根据需要纷纷建立了各自的天然气流量量值溯源链，各级天然气流量标准均可通过这个不间断的溯源链溯源至各自的国家标准或基准。
但天然气贸易的国际化趋势要求必须进行各国的溯源链间的横向比较，才能消除因计量标准装置间的差异带来的贸易障碍，实现公平贸易。
因此多年来，欧美等发达国家开展了大量的天然气流量量值比对实验，我国近年来也逐步开展了一些气体流量量值比对的工作。
本文主要分析了国内、外天然气流量量值比对的现状及发展趋势，并对比对中传递标准组件的选择和典型的数据处理方法进行介绍。
主题词：天然气流量比对现状及发展传递标准数据处理一、概述在当今工业社会中，随着天然气贸易的国际化趋势，天然气的贸易计量越来越被人们所重视。
我国已于2001年正式加入WTO，同时，随着我国天然气消费的增长，在未来几年内我国将成为天然气进口国。
因此，天然气贸易将向国际化发展（如我国正在与俄罗斯就俄中输气管线的问题进行磋商）。
2000年，我国已成为国家计量基准（标准）下互认和国家计量院签发的检定与测量证书互认（MRA）的正式签约国。
因此，通过比对使我国天然气流量量值传递体系与国际接轨势在必行。
二、国内外气体流量标准装置比对的现状（一）国外气体流量标准装置比对现状早在20世纪40年代，随着国际贸易的发展，由于各国的国家计量系统是独立的且分别根据溯源链溯源到各自的国家基准，为保证测量的有效性、解决贸易计量的纠纷、实现计量标准至国际标准的动态溯源，在70年代，通过相关组织的计划，在世界上最著名的几家气体流量实验室如NMi（荷兰）、CEESI （美国）、SwRI（美国）、PTB（德国）等机构拥有的气体流量标准装置间开展了多次的比对活动。
