数学电子技术基础试习题
电子技术基础与技能模拟习题(附答案)
电子技术基础与技能模拟习题（附答案）一、单选题（共40题，每题1分，共40分）1、能完成两个1位二进制数相加并考虑到低位来的进位的器件称为A、译码器B、全加器C、编码器D、半加器正确答案：B2、在编码器74LS148中，关于输入使能端说法正确的为A、该引脚为低电平时，所有输出端为高电平B、该引脚为低电平时，编码器正常工作C、该引脚为高电平时，编码器正常工作D、该引脚为高电平时，所有输入端为高电平正确答案：B3、用指针式万用表检测某晶体三极管时，用红表笔搭接1脚，黑表笔分别搭接2、3脚时，指针偏转角均较大。
这说明此三极管类型为A、PNP型，且1脚为基极B、NPN型，且1脚为基极C、NPN型，且2脚为基极D、PNP型，且2脚为基极正确答案：A4、甲类功放的效率低是因为A、静态电流过大B、管子通过交流电流C、单管放大的能力小D、变压器效率低正确答案：A5、74LS192是( )进制可逆计数器。
A、异步、十B、异步、十六C、同步、十六D、同步、十正确答案：D6、温度影响了放大电路中( )的参数，从而使静态工作点不稳定。
A、电源B、三极管C、电阻D、电容正确答案：B7、8421BCD码1000 1001表示的十进制数码为A、67B、68C、79D、89正确答案：D8、下列所述中，属于串联型稳压电路的特点的是A、调试方便B、输出电压不可调C、输出电流小D、输出电压稳定度高且可调节正确答案：D9、在登录你的电子信箱的过程中，要有两个条件，一个是用户名，一个是与用户名对应的密码，要完成这个事件( 登陆成功)，它们体现的逻辑关系为A、“与”关系B、不存在逻辑关系C、“非”关系D、“或”关系正确答案：A10、一个八进制计数，最多能记忆的脉冲个数为A、10B、7C、9D、8正确答案：B11、Q0~Q3为74LS194的A、并行数据输端B、串行数据输入端C、并行数据输出端D、串行数据输出端正确答案：C12、开关电源若不能启动，应重点调整A、误差放大级B、脉宽控制级C、调整管基极偏置D、脉冲变压器正确答案：C13、8位二进制数能表示十进制数的最大值是A、256B、255C、298D、292正确答案：B14、若逻辑函数L=( )( )，则L可简化为A、L=A+BCB、L=AB+CC、L=AC+BD、L=ABC正确答案：A15、下列不属于组合逻辑电路的有A、译码器B、计数器C、数据分配器D、编码器正确答案：B16、D触发器的D端和Q端相连，D触发器的初态为“0”状态，试问经过10个时钟脉冲后触发器的状态为A、1状态B、0状态C、不定状态D、高阻状态正确答案：B17、译码器是一类多输入多输出器件，属于A、组合逻辑电路B、基本门电路C、编码器D、时序逻辑电路正确答案：A18、若逻辑函数L=(A+BCD )AB，则L可简化为A、L=AB、L=BCDC、L=ABD、L=A+BCD正确答案：C19、将一位十进制数的输入信号转换成8421BCD码的电路属于一种A、加法器B、数据比较器C、编码器D、译码器正确答案：C20、74LS161是( )进制加计数器。
数字电子技术复习题
一、填空题：1、由二值变量所构成的因果关系称为逻辑关系。
能够反映和处理逻辑关系的数学工具称为逻辑代数。
2、在正逻辑的约定下，“1”表示高电平，“0”表示低电平。
3、数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路也称为逻辑电路。
在逻辑关系中，最基本的关系是与逻辑、或逻辑和非逻辑。
4、用来表示各种计数制数码个数的数称为基数，同一数码在不同数位所代表的权不同。
十进制计数各位的基数是10，位权是10的幂。
5、8421 BCD码和2421码是有权码；余3码和格雷码是无权码。
6、进位计数制是表示数值大小的各种方法的统称。
一般都是按照进位方式来实现计数的，简称为数制。
任意进制数转换为十进制数时，均采用按位权展开求和的方法。
7、十进制整数转换成二进制时采用除2取余法；十进制小数转换成二进制时采用乘2取整法。
8、十进制数转换为八进制和十六进制时，应先转换成二进制，然后再根据转换的二进数，按照三个数码一组转换成八进制；按四个数码一组转换成十六进制。
9、逻辑代数的基本定律有交换律、结合律、分配律、反演律和非非律。
10、最简与或表达式是指在表达式中与项中的变量最少，且或项也最少。
13、卡诺图是将代表最小项的小方格按相邻原则排列而构成的方块图。
卡诺图的画图规则：任意两个几何位置相邻的最小项之间，只允许一位变量的取值不同。
14、在化简的过程中，约束项可以根据需要看作1或0。
15、逻辑代数又称为布尔代数，数字逻辑中的有与, 或, 非基本逻辑运算。
16、逻辑函数有四种表示方法，它们分别是真值表、逻辑图、逻辑表达式和卡诺图。
18、数字信号的特点是在时间上和幅度上都是断续变化的，其高电平和低电平常用1 和0 来表示。
19、在数字电路中，常用的计数制除十进制外，还有二进制、八进制、十六进制。
20、（10110010．1011）2=( 262. 54 )8=( B2. B )16。
21、( 35.4)8 =（011101.100） 2 =(29. 5)10 =( 2D.8 )16=( 00101001.0101 )8421BCD。
电子技术基础(数字)康华光课后解答
VNLA(max) =VIL(max) —VOL(max) =0.8V—0.4V=0.4V
2.4
0.4
2
0.8
逻辑门 B
3.5
0.2
2.5
0.6
逻辑门 C
4.2
0.2
3.2
0.8
解：根据表题 3.1.1 所示逻辑门的参数，以及式（3.1.1）和式（3.1.2），计算出逻 辑门 A 的高电平和低电平噪声容限分别为：
VNHA =VOH (min) —VIH (min) =2.4V—2V=0.4V
(2) L D(A C)
(3) L (A B)(C D)
2.2.2 已知函数 L（A，B，C，D）的卡诺图如图所示，试写出函数 L 的最简与 或表达式
解： L(A, B,C, D) BCD BCD BCD ABD 2.2.3 用卡诺图化简下列个式 （1） ABCD ABCD AB AD ABC 解： ABCD ABCD AB AD ABC ABCD ABCD AB(C C)(D D) AD(B B)(C C) ABC(D D) ABCD ABCD ABCD ABCD ABCD ABCD ABCD
解： A ABC ACD (C D)E
A( 1 B C) A C D C D E
A A C D C D E
AB +AB
1 0 0 1
A CD CDE A CD E 2.1.4 用代数法化简下列各式 (3) ABC(B C) 解： ABC(B C) (A B C)(B C)
（4）（2.718）D=(10.1011)B=(2.54)O=(2.B)H 1.4 二进制代码 1.4.1 将下列十进制数转换为 8421BCD 码： （1）43 （3）254.25 解：（43）D=（01000011）BCD 1.4.3 试用十六进制写书下列字符繁荣 ASCⅡ码的表示：P28 （1）+ （2）@ （3）you (4)43 解：首先查出每个字符所对应的二进制表示的 ASCⅡ码，然后将二进制码转换 为十六进制数表示。 （1）“+”的 ASCⅡ码为 0101011，则（00101011）B=（2B）H （2）@的 ASCⅡ码为 1000000,(01000000)B=(40)H (3)you 的 ASCⅡ码为本 1111001,1101111,1110101,对应的十六进制数分别为
电子技术基础习题集答案解析
第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。
这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。
P型半导体是在本征半导体中掺入极微量的三价元素组成的。
这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。
2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。
三极管对外引出的电极分别是发射极、基极和集电极。
3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。
4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。
扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。
空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN结形成。
5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。
检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化。
6、单极型晶体管又称为场效应（MOS）管。
其导电沟道分有N沟道和P沟道。
7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。
8、MOS管在不使用时应避免栅极悬空，务必将各电极短接。
二、判断正误：（每小题1分，共10分）1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。
（错）2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。
电子技术基础l练习习题答案 (1)
第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。
这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。
P型半导体是在本征半导体中掺入极微量的三价元素组成的。
这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。
2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。
三极管对外引出的电极分别是发射极、基极和集电极。
3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。
4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。
扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。
空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN 结形成。
5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。
检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化。
7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。
二、判断正误：（每小题1分，共10分）1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。
（错）2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。
（对）3、用万用表测试晶体管时，选择欧姆档R×10K档位。

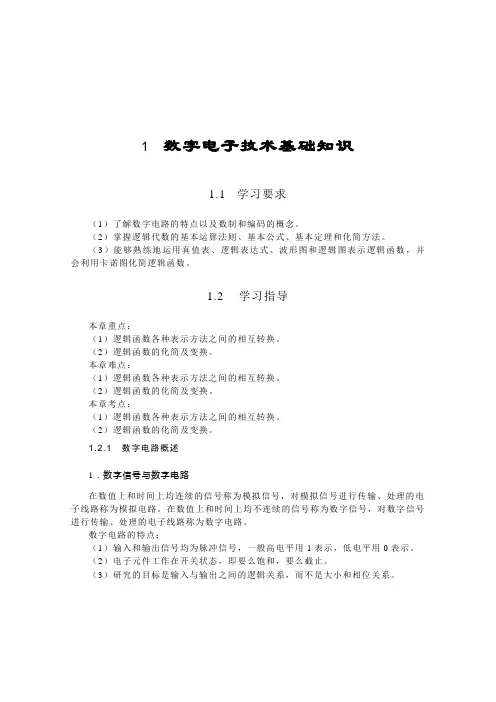

数字电子技术基础知识
1 数字电子技术基础知识1.1 学习要求（1）了解数字电路的特点以及数制和编码的概念。
（2）掌握逻辑代数的基本运算法则、基本公式、基本定理和化简方法。
（3）能够熟练地运用真值表、逻辑表达式、波形图和逻辑图表示逻辑函数，并会利用卡诺图化简逻辑函数。
1.2 学习指导本章重点：（1）逻辑函数各种表示方法之间的相互转换。
（2）逻辑函数的化简及变换。
本章难点：（1）逻辑函数各种表示方法之间的相互转换。
（2）逻辑函数的化简及变换。
本章考点：（1）逻辑函数各种表示方法之间的相互转换。
（2）逻辑函数的化简及变换。
1.2.1 数字电路概述1．数字信号与数字电路在数值上和时间上均连续的信号称为模拟信号，对模拟信号进行传输、处理的电子线路称为模拟电路。
在数值上和时间上均不连续的信号称为数字信号，对数字信号进行传输、处理的电子线路称为数字电路。
数字电路的特点：（1）输入和输出信号均为脉冲信号，一般高电平用1表示，低电平用0表示。
（2）电子元件工作在开关状态，即要么饱和，要么截止。
（3）研究的目标是输入与输出之间的逻辑关系，而不是大小和相位关系。
（4）研究的工具是逻辑代数和二进制计数法。
2．数制及其转换（1）数制基数和权：一种数制所具有的数码个数称为该数制的基数，该数制的数中不同位置上数码的单位数值称为该数制的位权或权。
十进制：基数为10，采用的10个数码为0~9，进位规则为“逢十进一”，从个位起各位的权分别为100、101、102、…10n -1。
二进制：基数为2，只有0和1两个数码，进位规则为“逢二进一”，从个位起各位的权分别为20、21、22、…2n -1。
16进制：基数为16，采用的16个数码为0~9、A~F ，进位规则为“逢十六进一”，从个位起各位的权分别为160、161、162、…16n -1。
（2）数制之间的转换其他进制转换为十进制：采用多项式求和法，即将其他进制的数根据基数和权展开为多项式，求出该多项式的和，即得相应的十进制数。
电子技术基础(数字)康华光课后答案
（A）
（B）
（C）
（D）
解：对于图题 3.1.12（a）所示的 CMOS 电路，当 EN =0 时， TP2 和TN 2 均导通，
TP1 和 TN1 构成的反相器正常工作，L= A ，当 EN =1 时，TP2 和TN 2 均截止，无论
A 为高电平还是低电平，输出端均为高阻状态，其真值表如表题解 3.1.12 所示， 该电路是低电平使能三态非门，其表示符号如图题解 3.1.12（a）所示。
A
L
00Βιβλιοθήκη 1010
1
0
1
1
高阻
3.1.12（a）
A
L
0
0
0
0
1
1
1
0
高阻
1
1
高阻
3.1.12（b）
EN A
0
0
L 高阻
0
1
高阻
1
0
0
1
1
1
3.1.12（c
A
L
0
0
1
0
1
0
1
0
高阻
1
1
高阻
3.1.12（d）
3.2.2 为什么说 TTL 与非门的输入端在以下四种接法下，都属于逻辑 1：（1）输 入端悬空；（2）输入端接高于 2V 的电源；（3）输入端接同类与非门的输出高电 压 3.6V；（4）输入端接 10kΩ 的电阻到地。 解：（1）参见教材图 3.2.4 电路，当输入端悬空时，T1 管的集电结处于正偏，Vcc 作用于 T1 的集电结和 T2，T3 管的发射结，使 T2，T3 饱和，使 T2 管的集电极 电 位 Vc2=VcEs2+VBE3=0.2+0.7=0.9V ， 而 T4 管 若 要 导 通 VB2=Vc2≥VBE4+VD=0.7+0.7=1.4V，故 T4
康华光《电子技术基础-数字部分》配套题库-课后习题(锁存器和触发器)
图 5-9
5 / 20
圣才电子书 十万种考研考证电子书、题库视频学习平台
5.2.6 试用 1 片八 D 锁存器 74HC373 设计一个能锁存 2 位 BCD 码信号的锁存电路。
假定三态输出使能端 OE ＝0，锁存器原输出 Q7Q6Q5Q4＝1001（9D），Q3Q2Q1Q0＝0100
变。 （3）当 CP 由 1 跳变到 0 后，则再次重复（1）的过程。
5.3.2 触发器的逻辑电路如图 5-12 所示，确定其应属于何种电路结构的触发器。
7 / 20
圣才电子书 十万种考研考证电子书、题库视频学习平台
图 5-12 解：该电路是由两个逻辑门控 SR 锁存器级联构成的主从 SR 触发器。 5.3.3 触发器的逻辑电路如图 5-13 所示，确定其应属于何种电路结构的触发器。
圣才电子书 十万种考研考证电子书、题库视频学习平台
第 5 章 锁存器和触发器 5.2 锁存器
5.2.1 分析图 5-1 所示电路的功能，列出功能表。
图 5-1 解：由电路图可得： 因此锁存器的功能表，如表 5-1 所示。
表 5-1
5.2.2 用 CMOS 电路 74HCT02 或非门构成消除机械开关抖动影响的电路如图 5-2 所
示，试画出在开关 S 由位置 A 到 B 时 Q 和 Q 端的波形。如改用 TTL 电路 74LS02 实现，
R1、R2 取值的大致范围为多少?整个电路的功耗会发生什么变化?
1 / 20
圣才电子书 十万种考研考证电子书、题库视频学习平台
图 5-2
解：开关接通 A 点时，Q＝0， Q=1 。当开关触点拨离 A 点瞬间，由于 Q=1 的作用，
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数学电子技术基础试习题
一、填空题（每空1分，共20分）
1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（），作为8421BCD码时，它相当于十进制数（）。
2.三态门电路的输出有高电平、低电平和（）3种状态。
3. 某计数器的输出波形如图1所示，该计数器是（）进制计数器。
4．TTL集成JK触发器正常工作时，其Rd和Sd端应接（）电平5．驱动共阳极七段数码管的译码器的输出电平为（）有效。
6. 如果对键盘上108个符号进行二进制编码，则至少要（）位二进制数码。
7. 典型的TTL与非门电路使用的电路为电源电压为（）V，其输出高电平为（）V，输出低电平为（）V，CMOS电路的电源电压为（）V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A2A1A0=110时，输出Y7Y6Y5Y4Y3Y2Y1Y0应为（）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM。
该ROM有（）根地址线，有（）根数据读出线。
10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（）位。
二、单项选择题（本大题共15小题，每小题2分，共30分）
（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
）
1. 函数F(A,B,C)=AB+BC+AC的最小项表达式为( ) 。
A．F(A,B,C)=∑m（0，2，4）B. (A,B,C)=∑m（3，5，6，7）C．F(A,B,C)=∑m（0，2，3，4）D. F(A,B,C)=∑m（2，4，6，7）
2．8线—3线优先编码器的输入为I0—I7 ，当优先级别最高的I7有效时，其输出Y2?Y1?Y0的值是（）。
A．111 B. 010 C. 000 D. 101
3．十六路数据选择器的地址输入（选择控制）端有（）个。
A．16 B.2 C.4 D.8
4. 有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP作用下，四位数据的移位过程是（）。
A. 1011--0110--1100--1000--0000
B. 1011--0101--0010--0001--0000
C. 1011--1100--1101--1110--1111
D. 1011--1010--1001--1000--0111
5．已知74LS138译码器的输入三个使能端（E1，E2A = E2B=0）时，地址码A2A1A0=011，则输出Y7 ～Y0是( ) 。
A. 11111101
B. 10111111
C. 11110111
D. 11111111
6. 一只四输入端或非门，使其输出为1的输入变量取值组合有( )种。
A．15 B．8 C．7 D．1
7. 随机存取存储器具有( )功能。
A.读/写 B.无读/写 C.只读 D.只写
8．N个触发器可以构成最大计数长度（进制数）为( )的计数器。
A.N
B.2N
C.N
D.29．某计数器的状态转换图如下，其计数的容量为( )
A．八B. 五C. 四D. 三
