三极管知识与应用详解资料
三极管的工作原理与应用
三极管的工作原理与应用一、引言三极管是一种常用的电子元件，广泛应用于电子电路中。
它具有收集极、基极和发射极三个引脚，根据不同的电压信号输入，可以实现放大、开关、稳压等功能。
本文将介绍三极管的工作原理和常见的应用场景。
二、三极管的工作原理1. PN结和P型、N型材料三极管的工作原理与PN结密切相关。
PN结是由P型半导体和N型半导体材料组成的。
P型半导体具有多余的空穴，N型半导体具有多余的自由电子。
当P型和N型半导体相接触时，多余的电子会从N型半导体流向P型半导体，形成电子的扩散流动。
2. 基本工作模式三极管有三种基本工作模式：放大、截止和饱和。
在放大模式下，三极管的基极电流较小，因此电流从发射极到集电极的放大增益较高。
在截止模式下，三极管的基极电流为零，电流不能流过三极管。
在饱和模式下，基极电流最大，因此电流可以从发射极到集电极自由流动。
3. 工作原理在放大模式下，当正向偏置电压施加在PN结上时，导致电子从N型半导体流向P型半导体，形成电子的扩散流动。
这些电子会在P型半导体中与多余的空穴结合，形成正电荷。
当电子进入P型半导体时，它们会在P型半导体中变为少数载流子，导致P型半导体反向硅片形成电流。
这种流动的电流由基极电流提供。
当基极电流很小时，三极管的放大作用就会发挥出来。
在这种情况下，基极电压和集电极电流之间的关系是非线性的，即电流的小变化可以导致电压的较大变化。
这使得三极管成为信号放大器。
三、三极管的应用1. 放大器三极管作为放大器常被应用于音频信号处理和通信系统中。
通过合理选择放大器的电路和工作点，可以将输入的微弱信号放大到足够大的幅度，以便进一步处理或传输。
培训资料三极管
培训资料三极管汇报人：2023-12-28•三极管概述•三极管的基本类型•三极管的应用目录•三极管的参数与规格•三极管的检测与使用01三极管概述0102三极管的基本概念三极管在电路中主要起放大、开关、稳压等作用，是电子设备中的重要元件之一。
三极管是一种半导体器件，由三个电极组成，分别是基极（B）、集电极（C）和发射极（E）。
三极管的工作原理当在三极管的基极上施加一个小信号时，基极电流会受到调制，进而控制集电极和发射极之间的电流，实现信号的放大。
三极管内部的工作过程涉及到载流子的运动和分布变化，是半导体物理学的核心内容之一。
三极管具有体积小、重量轻、稳定性好、寿命长等优点，广泛应用于通信、计算机、家电、工业控制等领域。
三极管在模拟电路和数字电路中都有广泛应用，如放大器、振荡器、开关电路等。
三极管的特点和用途02三极管的基本类型由两个N型和1个P型半导体组成，通常有两个E（发射极）和C（集电极）极和一个B（基极）极。
详细描述在NPN型三极管中，电流通常从基极（B）流向集电极（C），而从集电极流向发射极（E）。
基极是控制极，通过调节基极电流可以控制集电极电流的大小。
由两个P型和1个N型半导体组成，通常有两个E（发射极）和C（集电极）极和一个B（基极）极。
详细描述在PNP型三极管中，电流通常从基极（B）流向集电极（C），而从集电极流向发射极（E）。
基极是控制极，通过调节基极电流可以控制集电极电流的大小。
通过电场效应控制导电沟道的半导体器件，可分为N沟道和P沟道两种类型。
场效应管的特点是输入阻抗高、噪声低、热稳定性好、便于集成等。
其工作原理是通过改变电场来控制导电沟道的宽度，从而实现电流的控制。
场效应管详细描述总结词03三极管的应用总结词三极管在放大电路中起着关键作用，能够放大微弱的电信号，使其足够驱动其他电路或设备。
详细描述三极管通过控制基极电流来调节集电极和发射极之间的电流，从而实现信号的放大。
在音频放大器、无线通信系统、计算机中央处理器等许多领域都有广泛应用。

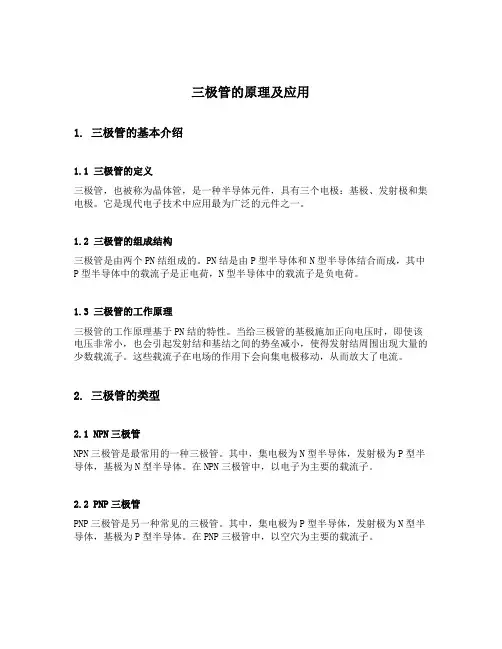

三极管的原理及应用
三极管的原理及应用1. 三极管的基本介绍1.1 三极管的定义三极管，也被称为晶体管，是一种半导体元件，具有三个电极：基极、发射极和集电极。
它是现代电子技术中应用最为广泛的元件之一。
1.2 三极管的组成结构三极管是由两个PN结组成的。
PN结是由P型半导体和N型半导体结合而成，其中P型半导体中的载流子是正电荷，N型半导体中的载流子是负电荷。
1.3 三极管的工作原理三极管的工作原理基于PN结的特性。
当给三极管的基极施加正向电压时，即使该电压非常小，也会引起发射结和基结之间的势垒减小，使得发射结周围出现大量的少数载流子。
这些载流子在电场的作用下会向集电极移动，从而放大了电流。
2. 三极管的类型2.1 NPN三极管NPN三极管是最常用的一种三极管。
其中，集电极为N型半导体，发射极为P型半导体，基极为N型半导体。
在NPN三极管中，以电子为主要的载流子。
2.2 PNP三极管PNP三极管是另一种常见的三极管。
其中，集电极为P型半导体，发射极为N型半导体，基极为P型半导体。
在PNP三极管中，以空穴为主要的载流子。
3. 三极管的应用3.1 三极管的放大作用由于三极管的特性，可以将它用于放大电路中。
三极管可以将微弱的信号放大数倍或者更多倍，从而实现信号的放大处理。
这在无线电、音频放大器和通信系统中得到广泛应用。
3.2 三极管的开关作用三极管也可以用作开关。
当三极管的基极电流很小时，三极管处于截止状态，开关关闭；当基极电流增大时，三极管处于饱和状态，开关打开。
这种开关功能可以用于数字电路、计时器和脉冲调制等应用。
3.3 三极管的稳压作用三极管还可以用作稳压器。
通过将三极管安装在适当的电路中，可以使得电路的输出电压保持稳定。
这在功率稳定要求较高的电子设备中非常重要，如电源、稳压器和稳流源等。
3.4 三极管的振荡作用三极管还可以用于产生振荡信号。
通过将三极管与其他电子元件组成振荡电路，可以产生高频的振荡信号。
这在射频通信、无线电设备和雷达系统中得到广泛应用。
三极管基本概念与应用
三极管基本概念与应用一、引言三极管是一种重要的电子器件，被广泛用于电子电路中的放大、开关和稳压等应用。
它是现代电子技术中不可或缺的基本组件之一。
本文将介绍三极管的基本概念以及其在电路中的应用。
二、三极管基本概念1. 结构: 三极管由三个杂质掺杂不同的半导体材料构成，即基区、发射区和集电区。
基区中间夹着一层极薄的绝缘层，称之为是绝缘层（或称为绝缘岛）。
2. 构成: 三极管由三个引脚组成，分别是发射极(Emitter)、基极(Base)和集电极(Collector)。
3. 工作原理:a. 放大作用: 当三极管的基极电流变化时，可以控制其集电极电流的变化，使得集电电流的变化比基极电流的变化更大，从而实现电流的放大作用。
b. 开关作用: 当三极管处于饱和状态时，可以将电流从集电极传导到发射极，从而实现开关的导通。
当三极管处于截止状态时，电流无法通过三极管的集电极和发射极。
4. 参数指标:a. α（或β）值: α值代表了集电电流与基极电流之间的比例关系，β值则是α的倒数。
这个参数可以用来描述三极管的放大能力，其具体数值与三极管型号和工作状态有关，一般在20到800之间。
b. 最大集电电流: 三极管能够承受的最大集电电流，超过这个值会导致其损坏。
三、三极管的应用1. 放大器:a. 交流放大器: 三极管可以通过对交流信号的放大起到放大作用，常用于音频放大器和射频放大器等电子设备中。
b. 直流放大器: 三极管也可以通过对直流信号的放大实现直流放大作用。
2. 开关:a. 数字电路中的开关: 三极管可以通过控制基极电流实现开关电路的导通和截止，常用于逻辑门电路和存储器等。
b. 嵌入式系统中的开关: 三极管可以用来控制外部设备的开关，如电机、灯光等。
3. 稳压器: 三极管可以被用作稳压器，通过调整其工作状态来稳定输出电压。
四、总结与回顾三极管是一种非常重要的电子器件，它能够在电路中起到放大、开关和稳压等作用。
通过对三极管的基本概念的了解，我们可以更好地理解其在电子电路中的应用。
三极管知识与应用详解
三极管知识与应用详解是帅哥1.三极管的放大作用图1是收信放大管的结构及符号图，栅极用符号g表示，栅极具有控制阳极电流ia的作用。
由于栅极与阴极之间的距离较阳极与阴极间的距离近得多，所以栅极对阴极发射电子的影响也较阳极的影响大得多，即是说栅极控制电子的能力要比阳极大得多，栅压ug有多少量的变化，就能引起阳极电流ia发生较大的变化，这就是三极管具有放大作用的原因。
图1三极管结构及符号2.三极管的静态特性曲线（1）阳极特性曲线，指栅压ug为常数时，阳极是电流ia与阳极电压ua的变化关系曲线，采用图2的线路可测出在极管阳极特性曲线，图3表示6N8P的阳极特性曲线簇。
图2、测量三极管静态特性曲线的电路从阳极特性的曲线簇可以看出：1）它的每条曲线形状和二极管的行性曲线相似，栅压愈负，曲线愈向右移。
这是因为栅压为负进，只有当阳极电压增加到能够抵消在阴极附近产生的排斥电场以后，才会产生阳极电流。
2）特性曲线的大部分是彼此平行的直线，间隔也比较均匀，但在阳极电流较低的部分，曲线显得弯曲。
3）从图中还可以看出，栅压电流可变化4毫安，若栅压保持---8伏不变，要使阳极电流变化4毫安，则阳极电压应变化40伏才行，这说明书栅压对阳极电流的控制作用是阳极电压控制作用的20倍。
（2）阳栅特性曲线，指阳极电压为常数时，阳极电流ia与栅压ug 的变化关系曲线。
仍用图2测量阳栅特性曲线。
只要把阳极电压ua固定在某一数值上，然后一条阳栅特性曲线，在不同的阳极电压下作出很多条曲线就组成特性曲线簇。
图4为6N8P阳栅特性曲线簇。
图4、6N8P阳栅特性曲线图3、6N8P阳极特性曲线从曲线簇可以看出：1）在阳极电压为定值时，随着负栅压的增加，阳极电流减小。
当负栅压增加到某一个数值时，阳极电流减小到零，这时称为阳极电流截止，对应的栅压称为截止栅压。
2）阳极电压越高，特性曲线越往左移，这是因为阳极电压越高，要使阳极电流截止的负栅压也越大。
3）从图中还可看出栅压变化对阳极电流的变化影响很大。
三极管的工作原理与应用
三极管的工作原理与应用三极管是一种重要的电子器件，广泛应用于电子电路中。
它具有放大、开关和稳压等功能，是现代电子技术中不可或者缺的元件之一。
本文将详细介绍三极管的工作原理和应用。
一、三极管的工作原理1. PN结的形成三极管是由两个PN结组成的，其中P型材料富含正电荷，N型材料富含负电荷。
当P型材料和N型材料相接触时，形成PN结。
在PN结的界面处，会形成一个电场，这个电场被称为空间电荷区。
2. 基本结构三极管由三个区域组成：发射区、基区和集电区。
发射区和集电区都是N型材料，基区是P型材料。
发射区和基区之间的PN结被称为发射结，基区和集电区之间的PN结被称为集电结。
3. 工作原理当三极管处于正常工作状态时，发射结被正向偏置，集电结被反向偏置。
这样，发射结的空间电荷区会变窄，集电结的空间电荷区会变宽。
当在基区加之一个小的输入信号时，发射结的空间电荷区会发生变化，进而影响到集电结的空间电荷区。
这种变化会引起集电电流的变化，从而实现信号的放大。
二、三极管的应用1. 放大器三极管最常见的应用是作为放大器。
通过控制输入信号的大小，可以使输出信号得到放大。
三极管的放大性能由其参数决定，如电流放大倍数、最大功率和频率响应等。
2. 开关三极管还可以作为开关使用。
当输入信号的电压为高电平时，三极管处于导通状态，输出信号为低电平；当输入信号的电压为低电平时，三极管处于截止状态，输出信号为高电平。
这种开关功能可以用于数字电路和摹拟电路中。
3. 振荡器三极管也可以用于振荡器电路的构建。
振荡器是一种产生连续交流信号的电路，常用于无线电通信和时钟电路中。
三极管可以通过反馈回路产生正反馈，从而使电路产生自激振荡。
4. 稳压器三极管还可以用作稳压器。
稳压器是一种电路，用于保持输出电压恒定不变。
通过调整三极管的工作点，可以实现对输出电压的稳定调节。
5. 逻辑门三极管还可以用于构建逻辑门电路，如与门、或者门、非门等。
逻辑门是数字电路中常用的基本逻辑元件，用于实现逻辑运算。
三极管的工作原理与应用
三极管的工作原理与应用一、工作原理三极管是一种半导体器件，由三个掺杂不同类型的半导体材料构成。
它的工作原理基于PN结的正向和反向偏置。
1. PN结的正向偏置：当三极管的基极（P型）与发射极（N型）之间加上正向电压时，基极与发射极之间形成正向偏置。
此时，基极与发射极之间的电流开始流动，称为基极电流（IB），同时发射极与集电极（P型）之间的电流也开始流动，称为集电极电流（IC）。
2. PN结的反向偏置：当三极管的基极与集电极之间加上反向电压时，基极与集电极之间形成反向偏置。
此时，基极与集电极之间的电流几乎为零，称为截止状态。
3. 工作模式：三极管有三种工作模式：放大模式、截止模式和饱和模式。
- 放大模式：当基极电流足够大，使得集电极电流远大于基极电流时，三极管处于放大模式。
此时，小信号输入到基极，经过放大后输出到集电极。
- 截止模式：当基极电流为零或很小，使得集电极电流几乎为零时，三极管处于截止模式。
此时，三极管不起放大作用。
- 饱和模式：当基极电流足够大，使得集电极电流接近最大值时，三极管处于饱和模式。
此时，三极管可以作为开关使用。
二、应用领域1. 放大器：三极管的放大特性使其广泛应用于放大器电路中。
通过控制输入信号的大小，可以实现信号的放大。
2. 开关：三极管的饱和和截止模式使其成为理想的开关元件。
通过控制基极电流，可以控制集电极电流的开关状态。
3. 振荡器：三极管的放大特性和反馈电路的结合，可以实现振荡器电路。
振荡器广泛应用于通信系统、无线电设备等领域。
4. 电源稳压器：三极管可以用于构建稳压器电路，用于稳定输出电压。
5. 脉冲发生器：三极管可以用于构建脉冲发生器电路，用于产生脉冲信号。
6. 逻辑电路：三极管可以用于构建逻辑门电路，用于实现逻辑运算。
总结：三极管是一种重要的半导体器件，其工作原理基于PN结的正向和反向偏置。
根据不同的工作模式，三极管可以作为放大器、开关、振荡器、电源稳压器、脉冲发生器和逻辑电路等多种应用。
三极管的工作原理与应用
三极管的工作原理与应用三极管是一种常见的半导体器件，广泛应用于电子电路中。
它具有放大、开关和稳压等功能，在各个领域有着重要的应用。
本文将详细介绍三极管的工作原理和常见的应用场景。
一、三极管的工作原理1. 构造三极管由三个掺杂不同的半导体材料组成，分别是发射区、基区和集电区。
这三个区域分别对应着三个电极，即发射极、基极和集电极。
2. 工作模式三极管有三种工作模式，分别是放大模式、截止模式和饱和模式。
- 放大模式：当基极电流较小时，三极管处于放大模式，此时集电极电流大于发射极电流。
这个模式下，三极管可以放大输入信号，并输出一个放大后的信号。
- 截止模式：当基极电流为零时，三极管处于截止模式，此时集电极电流接近于零。
这个模式下，三极管不起放大作用，相当于一个断开的开关。
- 饱和模式：当基极电流很大时，三极管处于饱和模式，此时集电极电流接近于饱和电流。
这个模式下，三极管不起放大作用，相当于一个导通的开关。
3. 工作原理三极管的工作原理可以简单描述为：通过控制基极电流，来控制集电极电流的大小。
基极电流的变化会引起集电极电流的相应变化，从而实现放大、开关和稳压等功能。
二、三极管的应用1. 放大器三极管作为一种放大器件，广泛应用于音频放大、射频放大等领域。
它可以将微弱的输入信号放大到较大的幅度，以便驱动输出设备。
2. 开关三极管的开关功能使得它在数字电路和逻辑电路中有着重要的应用。
通过控制基极电流的开关，可以实现信号的开关控制，如数字电子计算机中的逻辑门电路。
3. 稳压器三极管可以作为稳压器件，用于稳定电路中的电压。
通过控制输入电压和输出电流之间的关系，三极管可以提供一个稳定的输出电压。
4. 振荡器三极管还可以作为振荡器件，用于产生稳定的振荡信号。
在无线电通信系统中，振荡器常用于产生射频信号。
5. 温度传感器三极管的基极-发射极电压与温度呈线性关系，因此可以将三极管作为温度传感器。
通过测量基极-发射极电压的变化，可以推算出环境的温度。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三极管知识与应用详解
是帅哥
1.三极管的放大作用
图1是收信放大管的结构及符号图，栅极用符号g表示，栅极具有
控制阳极电流ia的作用。
由于栅极与阴极之间的距离较阳极与阴极间的距离近得多，所以栅极对阴极发射电子的影响也较阳极的影响大得多，即是说栅极控制电子的能力要比阳极大得多，栅压ug有多少
量的变化，就能引起阳极电流ia发生较大的变化，这就是三极管具有放大作用的原因。
图1三极管结构及符号
2.三极管的静态特性曲线
（1）阳极特性曲线，指栅压ug为常数时，阳极是电流ia与阳极电
压ua的变化关系曲线，采用图2的线路可测出在极管阳极特性曲线，
图3表示6N8P的阳极特性曲线簇。
图2、测量三极管静态特性曲线的电路 从阳极特性的曲线簇可以看出:
1 ）它的每条曲线形状和二极管的行性曲线相似，栅压愈负，曲线愈 向右移。
这是因为栅压为负进，只有当阳极电压增加到能够抵消在阴 极附近产生的排斥电场以后，才会产生阳极电流。
2 ）特性曲线的大部分是彼此平行的直线，间隔也比较均匀，但在阳 极电流较低的部分，曲线显得弯曲。
3）从图中还可以看出，栅压电流可变化 4毫安，若栅压保持---8伏 不变，要使阳极电流变化4毫安，则阳极电压应变化40伏才行，这 说明书栅压对阳极电流的控制作用是阳极电压控制作用的 20倍。
（2）阳栅特性曲线，指阳极电压为常数时，阳极电流
ia 与栅压ug
的变化关系曲线。
仍用图2测量阳栅特性曲线。
只要把阳极电压ua 固定在某一数值上， 然后一条阳栅特性曲线，在不同的阳极电压下作出很多条曲线就组成 特性曲线簇。
图4为6N8P 阳栅特性曲线簇。
从曲线簇可以看出： 1）在阳极电压为定值时，随着负栅压的增加，阳极电流减小。
当负 栅压增加到某一个数值时， 阳极电流减小到零， 这时称为阳极电流截 止，对应的栅压称为截止栅压。
2）阳极电压越高，特性曲线越往左移，这是因为阳极电压越高，要
使阳极电流图3、6N8P 阳极特性曲线
图4、6N8P 阳栅特性曲线
截止的负栅压也越大。
3）从图中还可看出栅压变化对阳极电流的变化影响很大。
3.三极管的参数
（1）跨导跨导的定义是：在阳压保持不变时，栅压ug 在某一工作点上变化一个增量△ ug，将引起阳极流ia相应地弯化一个增量△ ia，比值△ ia/ △ ig 称为跨导，用符号S 表示，即：
S=[ △ia/ △ig|ua （固定）]（毫安/伏）跨导具有电导的性质，其物理意义是：在阳压固定不变的条件下，当栅压变化 1 伏时，阳流变化了多少毫安。
它表明栅压控制阳流的能力，跨导越大，栅压控制阳流的能力就越强。
电子管的跨导可以从已知的阳栅特性曲线簇上求出。
特性曲线的不同部分的跨导值是不一样的。
曲线越陡（即斜率越大）跨导就越大，所以在特性曲线的直线部分，跨导最大，而且各点跨导差不多相同，因此，电子管手册中给出的跨导，都是指直线部分的跨导值，一般三极管的跨导值约为2〜10 （毫安/伏）
（2）内阻
内阻的定义是：在栅压保持不变时，阳压ua 在某一工作点上弯化一个增量△ ua，将引起阳流相应地变化一个增量△ ia，比值△ ua/ △ ia 称为内阻，用符号Ri 表示，即：
Ri=[ △ua/ △ia|ig （固定）]（欧姆）
当ia 为毫安，ua 为伏时，则Ri 为千欧。
内阻的物理意义是：在栅压保持不公的条件下，阳流变化 1 毫安，阳压需要变化多少伏，这表明了阳极对阳流的控制能力，内阻越小，阳压控制阳流的能力就越强。
内阻也可以从阳极特性曲线上求出，由于电子管的阳极特性曲线不是直线，所以曲线上各点的内阻值也不相同，曲线越陡（即斜率越大）时，内阻越小，曲线越平直（即斜率越小）则内阻越大，一般三极管内阻值为500 欧至100 千欧之间。
（3）放大系数
放大系数的定义是：阳压变化一个增量△ ua为了保持阳流不变，栅压ug必须相应地变化一个△ ug，△ ua与厶ug比值的绝对值，称为放大系数，用符号□表示，即：
□ =△ ua/ △ ug|ia （固定）
放大系数没有单位，它表明栅压对阳流的影响比阳压对阳流的影响大
多少倍，一般三极管的放大系数在5〜100之间。
（4）三个参数之间的关系
电子管的三个参数S、Ri和□三者之间有一定的关系，这个关系可用下式求得：根据Ri的定义：Ri= △ ua/ △ ia ,因为增量厶ua与厶ia
一定是同符号的，所以
Ri= △ ua/ △ ia=| △ ua/ △ ia|
又根据S的定义：S= △ ia/ △ ua增量△ ia与厶ug也是同符号的，所
以
S= △ia/ △ia=| △ia/ △ug|
把Ri 与S 相乘可得
RiS=| △ ua/ △ial 不△ ia/ △ ug|= △ ua/ △ ig= （1（倍）
则i可以写成
1 =RiS
这个方程称为电子管的内部方程。
它表示电子管的三个参数之间的相互关系，即放大系数等于内阻与跨导的乘积。
4.三极管的极间电容及其影响电子管的电极是由金属制成的，并被介质真空所隔开，因此，
各电极之间存在着电容，这些电容叫做极间电容。
三极管有三个极间电容，如图 5 所示，栅极和阴极之间的电容Cgk 叫做输入电容，阳极和阴极之间的电容Cak 叫做输出电容，阳极和栅极之间的电容Cag叫做跨路电容，各个极间电容量大致在1〜20皮法范围内。
