电子线路CAD课程设计报告
电子线路CAD课程设计报告
院、系：信息工程学院
专业：电子信息
学号：
姓名：
指导教师：
二0一二年月日
目录
1、课程设计目的 (2)
2、课程设计题目描述和要求 (2)
2.1设计题目 (2)
2.2设计要求 (2)
3、课程设计报告内容 (2)
3.1设计原理、方案论证 (2)
3.2 protues电路设计原理图 (3)
3.3软件仿真方法和结果分析 (4)
3.4和仿真过程中出现的问题及解决方法 (12)
4、设计总结和心得体会 (12)
一、课程设计目的
课程设计以电子线路CAD软件设计原理为基础，重点在硬件设计领域中实用的电子线路设计软件的应用。
掌握电子线路设计中使用CAD的方法。
为后继课程和设计打下基础。
通过电路设计，掌握硬件设计中原理图设计、功能仿真、器件布局、在线仿真、PCB设计等硬件设计的重要环节。
二、课程设计题目描述和要求
2.1设计题目：
1、振荡电路设计仿真
2、8051开发板的设计
3、振荡电路PCB设计
2.2设计要求：
1、按照老师所提供的实验指导书，利用proteus软件完成对振荡电路的设计仿真，要求能够按照原理图在软件中实现电路设计，并能够熟悉实验原理。
2、按照实验指导书的要求，在proteus软件中完成8051开发板的设计。
要求在开发板中必须有CPU模块、二极管显示模块、蜂鸣器模块、串口通信模块、A/D 模块、D/A模块以及键盘显示模块。
另外要求能够学生自己动手设计创新两个模块。
3、利用protues软件自带的PCB板开发工具实现模拟振荡电路PCB板的硬件电路设计。
三、课程设计报告内容
3.1设计原理、方案论证
3.1.1振荡电路设计原理
该振荡电路使用555定时器组成多谐振荡器，多谐振荡器是一种能产生矩形波的自激振荡器，也称矩形波发生器。
利用深度正反馈，通过阻容耦合使两个电子器件交替导通与截止，从而自激产生方波输出的振荡器。
“多谐”指矩形波中除了基波成分外，还含有丰富的高次谐波成分。
多谐振荡器没有稳态，只有两个暂
稳态。
在工作时，电路的状态在这两个暂稳态之间自动地交替变换，由此产生矩形波脉冲信号，常用作脉冲信号源及时序电路中的时钟信号。
3.1.2 8051开发板设计原理
8051单片机包含中央处理器、程序存储器(ROM)、数据存储器(RAM)、定时/计数器、并行接口、串行接口和中断系统等几大单元及数据总线、地址总线和控制总线等三大总线。
1. 中央处理器：中央处理器(CPU)是整个单片机的核心部件，是8位数据宽度
的处理器，能处理8位二进制数据或代码，CPU负责控制、指挥和调度整个单元系统协调的工作，完成运算和控制输入输出功能等操作。
2. 数据存储器(RAM) ：8051内部有128个8位用户数据存储单元和128个专
用寄存器单元，它们是统一编址的，专用寄存器只能用于存放控制指令数据，用户只能访问，而不能用于存放用户数据，所以，用户能使用的RAM只有128个，可存放读写的数据，运算的中间结果或用户定义的字型表。
3. 程序存储器(ROM)：8051共有4096个8位掩膜ROM，用于存放用户程序，
原始数据或表格。
4. 定时/计数器(ROM)：8051有两个16位的可编程定时/计数器，以实现定时
或计数产生中断用于控制程序转向。
5. 并行输入输出(I/O)口：8051共有4组8位I/O口(P0、P1、P2或P3)，用
于对外部数据的传输。
6. 全双工串行口：8051内置一个全双工串行通信口，用于与其它设备间的串
行数据传送，该串行口既可以用作异步通信收发器，也可以当同步移位器使用。
7. 中断系统：8051具备较完善的中断功能，有两个外中断、两个定时/计数器
中断和一个串行中断，可满足不同的控制要求，并具有2级的优先级别选择。
8.时钟电路：8051内置最高频率达12MHz的时钟电路，用于产生整个单片机运
行的脉冲时序，但8051单片机需外置振荡电容。
3.2 protues电路设计原理图
3.2.1 振荡电路原理图
3.2.2 8051开发板原理图
3.3 软件仿真方法和结果分析3.3.1 振荡电路仿真及结果分析1）振荡电路仿真图：
2）结果分析: V0的波形是通道A显示的图形(黄线)，电容上的电压Vc的波形是通道B显示的图形（蓝线）。
3.3.2 8051各个模块的仿真及结果分析
1）CPU模块
2）二极管显示模块
仿真图：
结果分析：将hex文件输入到cpu之后运行，LED灯会从上到下，在从下向上一次闪亮，表明运行正常。
3）嗡鸣器模块
仿真图：
结果分析：将hex文件输入到cpu中，打开开关，会播放一段音乐，表明运行正常。
4）串口通信模块
仿真图：
结果分析：将hex文件输入到cpu中，打开运行虚拟串口链接软件
打开串口调试助手，选择串口，当串口指示灯闪亮时，点击“手动发送”按钮，
结果如图所示：
Virtual Terminal中显示数据成功，证明实验运行正常。
5）定时计数器模块
仿真图：
将hex文件加载到cpu中，运行，每点击一下button按钮计数加1，到9进高位，运行结果如图所示：
6）8255键盘显示模块
仿真图
将hex文件加载到cpu中，运行结果如图所示：
7）8只数码管滚动显示模块
仿真图：
将hex文件加载到cpu中，运行结果如图所示：
3.3.3振荡电路PCB板的设计
在震荡电路原理图中点击，生成网表并传输到ARES，将所有的元件放置到PCB板上，自动布线，结果如图所示：
3.4设计和仿真过程中出现的问题及解决方法
使用protues软件在模拟过程中，首先把对应功能的hex文件加载到CPU中，然后运行。
在运行二极管流水灯显示模块时第一次LED灯不会亮，经过检查发现我把二极管接反了，把二极管调过来后发现灯停在等D6处不走，但是把CPU 模块和二极管流水灯显示模块单独拉出运行时却是正常的，经过分析得到结论是可能是在一个板子上绘制的模块过多，各个模块之间有一定的干扰，只要CPU 模块中的连接二极管灯的部分正常就可以；在运行串口通信模块时，发现在串口调试助手里输入数据后，Virtual Terminal里不能显示，检查后发现Virtual Terminal 里的波特率（Baud Rate）和串口调试助手里的不一样，两者的波特率改成一致的2400就运行正常了。
四、设计总结和心得体会
通过本次课程设计，将课本上的知识与实际应用相结合，使我对于电路，数电，单片机等方面的知识有了更加清晰的认识。
同时通过对protues软件的应用，加强了实践动手能力。
在实验设计过程中遇到的问题，通过询问辅导老师，上网查找资料，请教同学最后都得到了解决。
Protues软件功能的强大不仅仅是我们现在所知道的内容，只有不断的学习才能更加完善自我，掌握更多的知识，为以后的工作学习奠定基础。
参考文献
[1]《电路》，丘关源，高等教育出版社，2004年
[2]《数字电子技术基础》，阎石，高等教育出版社，2005年。
电子线路CAD课程设计报告
目录1、课程设计目的 (2)2、课程设计题目与要求 (2)3、课程设计报告内容 (4)4、设计总结和心得体会 (9)5、参考文献 (9)1.课程设计目的：课程设计以电子线路CAD软件设计原理为基础，重点在硬件设计领域中实用的电子线路设计软件的应用。
使学生掌握电子线路设计中使用CAD的方法。
为后继课程和设计打下基础。
通过电路设计，掌握硬件设计中原理图设计、功能仿真、器件布局、在线仿真、PCB设计等硬件设计的重要环节Protues软件初步应用。
通过本次课程设计初步学会使用本软件。
2.课程设计题目和要求:题目一振荡电路设计仿真题目二 8051开发板题目三了解PCB板设计3.课程设计报告内容:3.1设计原理及方案论证。
单片机是我们这学期学过的课。
在这次课程设计中我们用到了8051这个单片机所以在做课程设计之前对这个单片机的工作原理有了一定的了解，运用单片机可以实现要设计的结果。
3.2 Protues电路原理图设计555振荡电路原理图8051开发板设计全图3.3软件仿真方法和结果分析。
1、多谐振荡器波形图在进行模块的仿真时首先要有根据我们设计的电路图模块编写相应的c语言程序或汇编语言。
然后我们再用Keil程序将它转换成.hex文件这个文件时可以直接在单片机中执行的文件。
仿真的步骤是双击80C51在Program File中添加上我们要使用的文件按确定键回到电路界面单击左下角的小三角或在调试中单击执行我们就可以进行仿真。
2、蜂鸣器模块的仿真。
最终播放出一段音乐。
3、流水灯的仿真。
实现八个数码管滚动显示。
4、串行口通信。
将多路选择开关拨到左边让后在助手中按手动发送我们将看到黑色屏幕中显示我们发送的英文字母或数字。
将开关拨到左边这时我们按一下按钮就会看到发送区与接收区同时显示happy everyday。
5、6只数码管滚动显示。
6、中断计数器模块I2C拓展3.4设计和仿真过程中出现的问题及解决方法。
在这次课程设计中我的仿真遇到了不同的问题。
电子CAD课程设计实验报告
一．课程设计的目的课程设计以电子线路CAD软件设计原理为基础，重点在硬件设计领域中实用的电子线路设计软件的应用。
掌握电子线路设计中使用CAD的方法。
为后继课程和设计打下基础。
通过电路设计，掌握硬件设计中原理图设计、功能仿真、器件布局、在线仿真、PCB设计等硬件设计的重要环节。
二．课程设计题目描述和要求2.1振荡电路的模拟和仿真。
由555定时器构成多谐波振荡电路，用模拟的示波器观察输出的信号，熟悉555定时器构成多谐波振荡电路的基本原理，熟悉proteus的基本操作，和各元器件的查找。
2.2 8051单片机用80c51单片机完成以下功能：（1）构成流水灯的控制电路，使八个流水灯轮流点亮。
（2）构成音乐播放的简单电路。
（3）构成串口通信电路，完成信息在单片机和串口之间的传播。
（4）构成8255键盘显示模块。
（5）构成A/D和D/A 转换模块。
首先用模拟器件构成基本电路，然后在单片机中加入驱动程序，运行仿真，最后对电路进行调整校正，完成相关功能。
熟悉单片机实现相关功能的基本原理，对单片机有个框架的了解。
学习用proteus仿真单片机电路中不同模块间的组合，扩展单片机电路的功能。
三．课程设计报告内容。
3.1设计原理3.1.1振荡电路仿真的原理振荡电路原理：555管脚功能介绍：1脚为地。
2脚为触发输入端；3脚为输出端，输出的电平状态受触发器控制，而触发器受上比较器6脚和下比较器2脚的控制。
当触发器接受上比较器A1从R脚输入的高电平时，触发器被置于复位状态，3脚输出低电平；2脚和6脚是互补的，2脚只对低电平起作用，高电平对它不起作用，即电压小于1Ucc/3，此时3脚输出高电平。
6脚为阈值端，只对高电平起作用，低电平对它不起作用，即输入电压大于2 Ucc/3，称高触发端，3脚输出低电平，但有一个先决条件，即2脚电位必须大于1Ucc/3时才有效。
3脚在高电位接近电源电压Ucc，输出电流最大可打200mA。
4脚是复位端，当4脚电位小于0.4V时，不管2、6脚状态如何，输出端3脚都输出低电平。
电子线路cad课程设计报告
电子线路cad课程设计报告一、课程目标知识目标：1. 理解并掌握电子线路CAD的基本概念、界面及工具使用；2. 学会运用CAD软件进行电子线路原理图设计，包括元件库的调用、原理图绘制、连线及标注等；3. 学会使用CAD软件进行PCB布线设计，掌握布线规则、层数设置、覆铜处理等技能；4. 了解并掌握CAD软件在电子线路仿真中的应用。
技能目标：1. 能够独立运用CAD软件完成简单的电子线路原理图设计；2. 能够运用CAD软件进行PCB布线设计，并遵循布线规则进行优化；3. 能够对设计的电子线路进行仿真测试，分析并解决基本问题；4. 培养学生的动手能力、实际操作能力和团队协作能力。
情感态度价值观目标：1. 培养学生对电子线路CAD课程的兴趣，激发学习热情；2. 培养学生严谨、细致的学习态度，注重实践操作规范；3. 培养学生团队协作精神，学会分享、交流和合作；4. 培养学生具备创新意识，敢于尝试新方法，勇于解决实际问题。
课程性质：本课程为电子线路CAD课程设计，结合理论教学和实际操作，旨在提高学生的电子线路设计能力。
学生特点：学生已具备一定的电子线路基础知识，对CAD软件有一定了解，但对电子线路设计及仿真尚处于初级阶段。
教学要求：注重理论与实践相结合，强化实际操作训练，培养学生的实际设计能力和创新能力。
在教学过程中，将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 电子线路CAD基本概念与界面认识：包括CAD软件的启动与关闭、界面布局、菜单及工具栏功能介绍；2. 原理图设计：元件库的调用与管理、原理图绘图环境设置、基本元件的放置与连线、总线及网络标号的使用；3. PCB布线设计：布线前准备、布线规则设置、布线工具的使用、覆铜处理、丝印层设计；4. 仿真与调试：仿真元件的调用、仿真参数设置、仿真结果分析、常见问题调试；5. 实践操作：结合实际案例，指导学生完成原理图设计与PCB布线设计，并进行仿真测试。
电子线路CAD课程设计
电子线路CAD课程设计报告目录一、课程设计的目的 (1)二、课程设计的内容和要求 (1)1、白炽灯的光控开关试验板的简介 (1)三、设计过程 (2)1、绘制原理图 (2)2放置元件 (3)3、自制原理图元件 (4)4、放置所有元件 (5)5、连接电路图 (6)6、修改元件图封装 (6)7、新建PCB (6)8、3D显示电路板菜单——视图——3D显示，如下图所示 (10)9、完成设计 (11)四、课程设计总结...................................错误！未定义书签。
五、参考文献.......................................错误！未定义书签。
一、课程设计的目的掌握一种电路原理图与电路板的绘制方法是电子工程类技术岗位的必备技能。
通过本课程设计的教学实训，使我更加深入的了解了PROTEL99SE的应用及电路分析和PCB的设计方法，重点掌握PROTEL99SE在各个功能模块之间的相互联系和接口方法的使用，从而对整个的设计流程有较完整的了解，提高综合应用能力的专业技能水平。
为我将来在就业于应用电子类技术岗位打下坚实的基础。
二、课程设计的内容和要求1、白炽灯的光控开关试验板的简介白炽灯的光控开关是一项应用领域十分广泛的工具。
白炽灯的光控开关是一项功能强大、性能稳定、性价比高的开关。
光控开关只有在天黑的时候才会照明，是一种在当代用电高的社会中的十分省电的照明工具，而且受大多数人得喜爱。
在很多不受人控制的公共场合都运用了光控开关的照明灯，如:街道上的路灯、医院走廊照明灯等等。
这种照明灯不仅省电环保，而且寿命长，与声控开光的照明灯十分相似，都为现代人带来诸多方便，为之受用。
三、设计过程1、绘制原理图1.1）打开Protel99se 软件界面、点击file菜单——》NEW并把作品放到指定的文件夹中，如下图所示1.2）界面中点击右键——new，新建库文件夹1.3）打开原理图文件夹，加载原理图库文件2.1）点击place2.2) 点击放置——元件3.1）自制与非门（命名为ICI）3.2）自制三态门（命名为C）4、放置所有元件5、连接电路图6、修改元件图封装7、新建PCB7.1)新建一个PCB文档7.2)打开PCB文件界面（选择一个原点、机械层）7.3）绘制PCB板（长6000 mil 、宽2000mil）7.4）在原理图中创建网络表7.5）在PCB中加载网络表7.6）调整元件到适当的位置后，点击设计——规则7.7）自动布线：点击自动布线——全部8、3D显示电路板菜单——视图——3D显示，如下图所示9、完成设计。
电子线路CAD课程设计报告

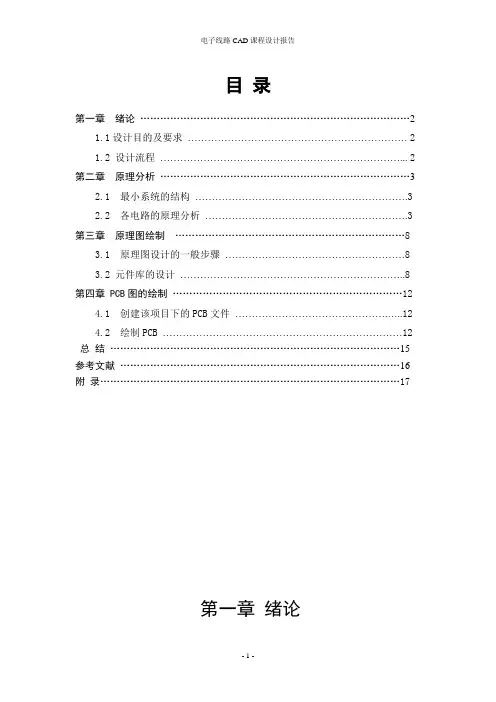

目录第一章绪论 (2)1.1设计目的及要求 (2)1.2 设计流程 (2)第二章原理分析 (3)2.1 最小系统的结构 (3)2.2 各电路的原理分析 (3)第三章原理图绘制 (8)3.1 原理图设计的一般步骤 (8)3.2 元件库的设计 (8)第四章 PCB图的绘制 (12)4.1 创建该项目下的PCB文件 (12)4.2 绘制PCB (12)总结 (15)参考文献 (16)附录 (17)第一章绪论1.1 设计目的及要求电子线路CAD是以电为主的机电一体化工科专业的专业基础课，作为通信工程专业，要通过学习一种典型电子线路CAD软件altium designer，掌握计算机绘制包括电路（原理）图、印刷电路板图在内的电气图制图技能和相应的计算机仿真技能。
