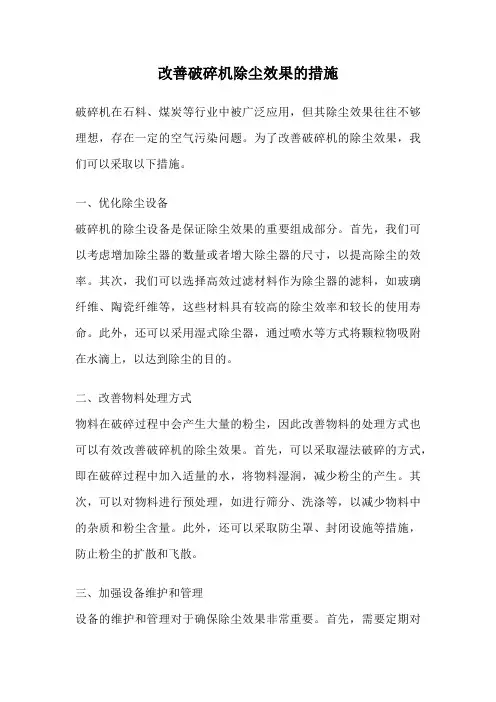

改善破碎机除尘效果的措施
改善破碎机除尘效果的措施破碎机在石料、煤炭等行业中被广泛应用，但其除尘效果往往不够理想，存在一定的空气污染问题。
为了改善破碎机的除尘效果，我们可以采取以下措施。
一、优化除尘设备破碎机的除尘设备是保证除尘效果的重要组成部分。
首先，我们可以考虑增加除尘器的数量或者增大除尘器的尺寸，以提高除尘的效率。
其次，我们可以选择高效过滤材料作为除尘器的滤料，如玻璃纤维、陶瓷纤维等，这些材料具有较高的除尘效率和较长的使用寿命。
此外，还可以采用湿式除尘器，通过喷水等方式将颗粒物吸附在水滴上，以达到除尘的目的。
二、改善物料处理方式物料在破碎过程中会产生大量的粉尘，因此改善物料的处理方式也可以有效改善破碎机的除尘效果。
首先，可以采取湿法破碎的方式，即在破碎过程中加入适量的水，将物料湿润，减少粉尘的产生。
其次，可以对物料进行预处理，如进行筛分、洗涤等，以减少物料中的杂质和粉尘含量。
此外，还可以采取防尘罩、封闭设施等措施，防止粉尘的扩散和飞散。
三、加强设备维护和管理设备的维护和管理对于确保除尘效果非常重要。
首先，需要定期对破碎机和除尘设备进行检查和维护，及时清理滤料、更换滤袋等。
其次，要加强对工作人员的培训和管理，确保操作规范和设备正常运行。
此外，还可以采用自动化控制技术，监测和调控破碎机和除尘设备的运行状态，提高除尘效果。
四、加强环境监测和评估为了确保破碎机除尘效果的改善，还需要加强环境监测和评估工作。
首先，可以建立完善的环境监测系统，对破碎机周边空气质量进行监测，及时发现和处理问题。
其次，可以进行环境评估，评估破碎机对周边环境的影响，找出问题所在，并采取相应的措施加以改善。
改善破碎机除尘效果的措施包括优化除尘设备、改善物料处理方式、加强设备维护和管理以及加强环境监测和评估。
通过采取这些措施，可以有效减少破碎机产生的粉尘和颗粒物排放，保护环境，改善空气质量，为人们创造一个更加清洁和健康的工作和生活环境。

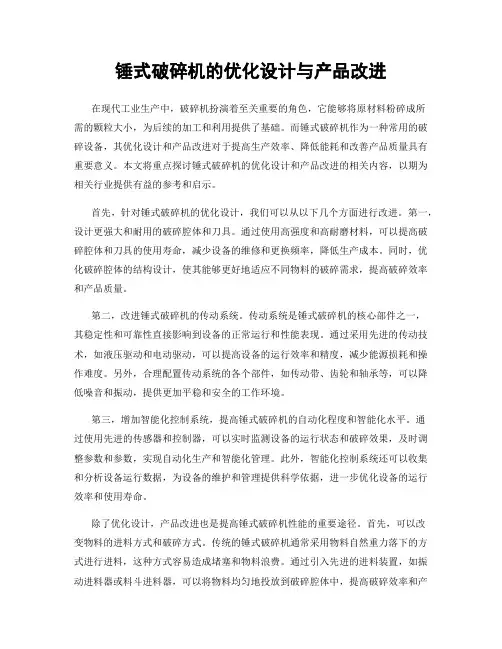

锤式破碎机的优化设计与产品改进
锤式破碎机的优化设计与产品改进在现代工业生产中，破碎机扮演着至关重要的角色，它能够将原材料粉碎成所需的颗粒大小，为后续的加工和利用提供了基础。
而锤式破碎机作为一种常用的破碎设备，其优化设计和产品改进对于提高生产效率、降低能耗和改善产品质量具有重要意义。
本文将重点探讨锤式破碎机的优化设计和产品改进的相关内容，以期为相关行业提供有益的参考和启示。
首先，针对锤式破碎机的优化设计，我们可以从以下几个方面进行改进。
第一，设计更强大和耐用的破碎腔体和刀具。
通过使用高强度和高耐磨材料，可以提高破碎腔体和刀具的使用寿命，减少设备的维修和更换频率，降低生产成本。
同时，优化破碎腔体的结构设计，使其能够更好地适应不同物料的破碎需求，提高破碎效率和产品质量。
第二，改进锤式破碎机的传动系统。
传动系统是锤式破碎机的核心部件之一，其稳定性和可靠性直接影响到设备的正常运行和性能表现。
通过采用先进的传动技术，如液压驱动和电动驱动，可以提高设备的运行效率和精度，减少能源损耗和操作难度。
另外，合理配置传动系统的各个部件，如传动带、齿轮和轴承等，可以降低噪音和振动，提供更加平稳和安全的工作环境。
第三，增加智能化控制系统，提高锤式破碎机的自动化程度和智能化水平。
通过使用先进的传感器和控制器，可以实时监测设备的运行状态和破碎效果，及时调整参数和参数，实现自动化生产和智能化管理。
此外，智能化控制系统还可以收集和分析设备运行数据，为设备的维护和管理提供科学依据，进一步优化设备的运行效率和使用寿命。
除了优化设计，产品改进也是提高锤式破碎机性能的重要途径。
首先，可以改变物料的进料方式和破碎方式。
传统的锤式破碎机通常采用物料自然重力落下的方式进行进料，这种方式容易造成堵塞和物料浪费。
通过引入先进的进料装置，如振动进料器或料斗进料器，可以将物料均匀地投放到破碎腔体中，提高破碎效率和产品质量。
另外，可以考虑采用湿式破碎方式，通过注水或喷雾装置将物料加湿，这样可以减少粉尘污染和能耗，改善工作环境。
改善破碎机除尘效果的措施
改善破碎机除尘效果的措施破碎机作为一种重要的机械设备，在工业生产中扮演着至关重要的角色。
然而，由于破碎过程中产生的大量粉尘，对环境和健康造成了严重的威胁。
因此，改善破碎机除尘效果成为了亟待解决的问题。
为此，下面将介绍几种有效的措施来改善破碎机除尘效果。
合理设计除尘系统是改善破碎机除尘效果的关键。
在设计除尘系统时，需要充分考虑到破碎过程中产生的粉尘特点和量。
根据粉尘的不同特性，选择适当的除尘设备，如旋风除尘器、袋式除尘器等。
同时，还要注意除尘设备的布局和安装位置，确保破碎机周围的粉尘能够被有效收集和处理。
优化破碎工艺也是提高破碎机除尘效果的重要手段。
合理调整破碎机的转速和进料速度，可以减少破碎过程中的粉尘产生。
同时，还可以采取湿式破碎的方式，通过加水等措施降低破碎过程中的粉尘浓度。
此外，合理选择破碎机的刀片和筛网，使其具有更好的除尘效果。
第三，加强除尘设备的维护和管理也是改善破碎机除尘效果的重要环节。
定期清理和更换除尘设备中的滤芯和滤袋，保持其良好的工作状态。
及时检修和维护破碎机，确保其正常运行，减少粉尘产生。
同时，加强对除尘设备的监测和管理，及时发现和解决问题，确保除尘效果达到预期目标。
加强员工培训和意识提高也是改善破碎机除尘效果的重要措施。
通过开展培训，提高员工对破碎机除尘设备的操作和维护的能力，增强其安全意识和环保意识。
同时，加强对员工的监督和管理，确保其按照规定操作破碎机，减少粉尘产生和泄露的可能。
改善破碎机除尘效果是一个复杂而又重要的课题。
通过合理设计除尘系统，优化破碎工艺，加强除尘设备的维护和管理，以及加强员工培训和意识提高，可以有效地改善破碎机除尘效果，减少对环境和健康的危害。
这些措施的实施不仅可以提高生产效率，降低能耗，还可以保护环境，改善工作场所的安全和舒适度。
因此，各相关方应共同努力，采取有效措施，共同促进破碎机除尘效果的改善。
改善破碎机除尘效果的措施
改善破碎机除尘效果的措施破碎机是一种常用的机械设备，用于将不同材料的块状物粉碎成更小的颗粒。
然而，在破碎过程中会产生大量的粉尘，这不仅对环境造成污染，还会对工人的健康产生负面影响。
为了改善破碎机的除尘效果，以下是一些措施供参考。
1. 定期清洁除尘设备：破碎机配备了除尘设备，如布袋除尘器或湿式除尘器，这些设备可以有效地过滤和捕捉破碎过程中产生的粉尘。
然而，由于长时间使用或杂质堆积，除尘设备的除尘效果可能会降低。
因此，定期清洁除尘设备，保持其良好的工作状态，是提高除尘效果的关键。
2. 定期更换滤袋或湿式除尘器的介质：滤袋或湿式除尘器的介质是除尘设备中起到过滤作用的重要部分。
随着使用时间的增加，介质可能会因为磨损、堵塞或老化而影响除尘效果。
因此，定期检查并更换滤袋或湿式除尘器的介质，可以保证除尘设备的正常工作，提高除尘效果。
3. 优化破碎机的结构设计：破碎机的结构设计直接影响着破碎过程中粉尘的产生和扩散。
通过优化破碎机的结构设计，如增加密封装置、减少粉尘产生的位置等，可以有效地减少粉尘的产生和扩散，从而提高除尘效果。
4. 加强除尘设备的维护和管理：除尘设备的维护和管理对于提高除尘效果至关重要。
定期检查设备是否存在漏风、漏尘等问题，及时进行维修和更换损坏的部件，可以保证除尘设备的正常运行，提高除尘效果。
5. 增加湿式除尘的使用：湿式除尘是一种较为有效的除尘方法，可将破碎过程中产生的粉尘通过水雾捕捉和沉降。
因此，在破碎机的除尘系统中增加湿式除尘设备的使用，可以显著提高除尘效果。
改善破碎机除尘效果需要综合考虑除尘设备的清洁和维护、滤袋或湿式除尘器的更换、破碎机的结构设计优化以及增加湿式除尘的使用等措施。
通过采取这些措施，可以有效地减少粉尘的产生和扩散，保护环境、保障工人的健康，并提高破碎机的除尘效果。
反击式粉碎机除尘装置的设计与改造
Ｋｅ Ｗ ｏ ｄ ｙ ｒ ｓ：ｒ ａ ｔ ｌ ｒｚ ｒ；ｄｕ ｔｃ ｌｅ ｔ ｒ ｅ ｃｉ ｐｕｖｅｉ ｅ ｏｎ ｓ ｏ ｌｃ ｏ ；ｄｅ ｉ ｎ；ｒｆ ｒ ａ ｏ ｓｇ ｅｏｍ ｔ ｎ ｉ
１ 问题 的提 出
ｃｍｍｉｕｉｇｐｏ ｃ ｆｒｄｔｎ ｏｌｓ ｅｉｎｄｗ ｔ ｔｅｒ ｆ ｒｖｔ ｓｐｒｔ ｇｆｒｈｔ ｏ ｅｅｕ ｔ ｉ ｏ ｎ ｔ ｒｊ ｔ ａ ｇｃａ ｉｄ ｓ ｅ ｉ ｏｙ ｏ ａ ｉ ｅ ａ ｉ ｅ ｒｇｎｏ ｓ ｎ ｅ ｏ ｏ ｇ ｈｈ ｇ ｙ ａ ｎ ｏ ｅ ｍａ ｒ ｌ ｅａ
维普资讯
总 第 １ ９期 ５
２０ ０ ７年 第 ３期
河 北 冶全
２０ ０ ７， Ｎｕ ｅ ｍｂ ｒ３
Ｔｌ ｏ１ ｔ９ ａ ５
反 击 式 粉碎 机 除尘 装 置 的设 计 与 改造
赵 艳 琴
（ 化钢铁公司 宣
机 动 处 ，河 北
宣化
０５０ ） ７ １０
３２ 设 计 计 算 ．
反击 式粉 碎 机与传 统 的锤式 粉碎机 的不 同点 在 于 ，其 利用 高速旋 转 的转子 抛起 块煤 ，使 煤块 在 转 子与反 击板 间往 复做无 规则 的 冲击运 动 ，从 而使 煤 块粉碎 。其 优点 是操作 弹性 大 ，无 活 动锤 头 ，结 构 简单 ，检 修维 护量 少 ，故 障率 低 。但 因其 转子 安装 有 径 向固定板 ，类 似离 心式 风机 的转子 ，高速 旋 转
３２ １ 粒 自 由沉 降 速 度 的 计 算 ．． 颗
设 计 降尘室 的第一 步为 计算煤 粉颗 粒在 空气 中
的 自由沉 降速度 “。作 为预 除尘装 置 ，只需 除去粒 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可逆式反击锤式破碎机除尘系统的工艺优化
李恩文刘剑（莱芜市泰山焦化有限公司 271100）
摘要：莱芜市泰山焦化有限公司TJL5550D型焦炉年产焦炭120万吨，每年的用煤量约165.6万吨。
转运站和破碎机都会产生大量粉尘，工作环境恶劣，虽然在破碎机岗位安装了脉冲反吹式布袋除尘器，但存在一些问题，有待改进。
关键词：破碎机；除尘系统；问题；改进措施；查找堵塞
1. 破碎机除尘系统存在的问题
莱芜市泰山焦化有限公司TJL5550D型焦炉年产焦炭120万吨，每年的用煤量约165.6万吨。
转运站和破碎机都会产生大量粉尘，工作环境恶劣，虽然在破碎机岗位安装了脉冲反吹式布袋除尘器，除尘器对破碎机的粉尘起到了控制作用，但经过多年的运行，仍存在以下问题。
(1) 集尘罩在除尘风管附近为负压，能够达到满意的收集效果，但远离除尘风管处的效果不佳。
(2) 在破碎机高速锤头的旋转作用下，整个腔体为正压，并影响到除尘罩压力。
(3) 除尘罩内靠近风管的位置，负压较大，除尘灰中大于100μm的尘量占总尘量的35%。
2 . 除尘系统的改造
若改造除尘风机，必须更换除尘器的电机和吸风管道，投资较大。
还因改造后风机的风量和风压增大，导致运行能耗高，增加了操作费用，故该方案不可取。
2.1 经过现场论证，我们采取了降低和平衡除尘罩内压力的方式。
即在两台破碎机的进料连接部位的两侧增加了两条风管，使高速旋转的锤头产生的气流在两台破
碎机（一开一备）内形成循环风，大大降低了粉碎机腔体内的压力，从而也降低了除尘罩内的压力。
通过提升吸尘管、增高除尘风罩，使除尘风罩内压力相对平衡，详见图1。
图1 除尘器改造部分示意图
2.2 在原来一根吸尘管的基础上，又在除尘风罩的中部增设一根吸尘管，以此来分担风机的吸力，从而降低了粉尘易堵塞吸尘管弯处的概率。
2.3 夏季雨水较多，煤料湿度大，除尘布袋极易挂料，从而降低了风机的吸力，再由于粉尘较湿，自身重量增大，很容易使吸尘管道内的粉尘沉积，造成堵塞吸尘管道的现象，影响除尘效果。
为此，我们在吸尘管每个拐弯处设一活动窗口，这样一是便于定期清理吸尘管内的积尘，二是一旦吸尘管堵塞，只要先开启风机，先从吸尘管最上端的一处活动窗口检查，有风流，则证明此处无堵塞，从最上端依次往下查，没有风流处则为堵塞处，这样就能用最快的速度清除吸尘管的堵塞处。
3 . 改造效果与建议
改造后，除尘罩内部形成了负压，且整个除尘罩内的压力均衡。
减轻了吸尘管道和除尘布袋因煤尘颗粒偏大所造成的堵塞现象，降低了工人疏通吸尘管的工作量。
减少了除尘罩周围煤尘的逸散，使粉尘浓度达到了尘毒标准。
改造后，处理风量为7977m3/h，过滤风速为1.1m3/(min · m2)，略高于最佳过滤风速0.6～0.9 m3/(min · m2)。
建议改变阀门开度，调节管道阻力以降低风量，从而提高除尘效率。
现除尘器漏风率还偏大，需对除尘器系统的设备和管道等进行检漏，并加以密封。
