桥梁工程施工脚手架及承重支架方案.doc
桥梁工程施工安全模板和脚手架工程方案
桥梁工程施工安全-模板和脚手架工程一、模板工程桥梁工程中大量的承台、墩身、现浇梁等大体积混凝土施工，涉及模板工程工作量大，尤其是大模板的存放、吊运、安装及拆模作业过程中，有时会发生模板倾倒、坠落、崩模、跨塌等，导致人员伤亡事故，存在很大安全风险。
（一）大模板施工安全要点1、大模板如何存放⑴大模板堆放场地应平整坚实，各类模板应按规格分类堆放整齐。
⑵存放时，下部应垫通长方木，大模板应成对、面对面存放，要满足自稳的要求（自稳角70°～80°）。
⑶长期存放模板，必须用拉杆连接绑牢，将模板连成整体。
⑷遇到大风时，要将大模板与结构物连接起来。
⑸没有支架或自稳不足的大模板，要存放在专用的插放架上，或平卧堆放，不得靠在其他物体上，防止滑移倾倒。
⑹平板重叠放置时，垫木必须上下对齐，绑扎牢固。
2、大模板的吊运与安装⑴大模板施工必须有操作平台、上人梯道、防护栏杆等附属或防护设施，如有损坏应立即修补。
⑵大模板起吊前，应将吊装机械位置调整适当，稳起稳落，就位准确，严禁大幅度摆动。
⑶吊运大模板时，不能用吊钩，必须使用卡环起吊，以保证吊运模板过程中的安全。
⑷严禁任何人随大模板起吊。
⑸大模板安装就位后，应及时用螺栓将全部模板连接成整体，防止倾倒。
⑹模板安装就位后，要采取防止触电保护措施，将大模板串联起来，并同避雷网等排电装置接通，防止触电伤人。
3、模板的拆模⑴模板拆模起吊前，应检查所有螺栓是否全部拆除。
在确无遗漏，模板与砼完全脱离后，方准起吊。
⑵待起吊高度越过障碍物后，可行车转臂。
⑶大模板拆除后，要加以临时固定，面对面放置，中间留出60cm 宽的人行道，以便清理和涂刷脱模剂。
（二）模板工程应如何验收1、内业验收：⑴模板安装和拆除工作必须严格按施工方案进行，正式工作之前要进行安全技术交底，确保施工过程的安全。
⑵建立执行模板拆除的审批制度，模板拆除前应有批准手续，防止随意拆除发生事故。
2、现场验收：模板工程安装后，应由现场技术负责人组织，按照施工方案、安全技术交底进行验收。
工程脚手架施工方案(3篇)
第1篇一、工程概况本项目为XX工程，位于XX市XX区XX街道，占地面积约XX平方米，建筑面积约XX平方米。
工程主体结构为钢筋混凝土框架结构，建筑高度约XX米。
根据工程特点和施工要求，为确保施工安全和质量，特制定本工程脚手架施工方案。
二、脚手架施工原则1. 安全第一：在脚手架施工过程中，始终把施工安全放在首位，严格执行国家有关安全法规和标准。
2. 科学合理：根据工程特点和施工要求，合理设计脚手架体系，确保脚手架的稳定性和可靠性。
3. 经济适用：在保证安全和质量的前提下，尽量降低施工成本，提高施工效率。
4. 绿色环保：采用环保材料，减少施工过程中的环境污染。
三、脚手架施工范围1. 基础施工阶段：包括基础垫层、基础混凝土浇筑、地下管道施工等。
2. 结构施工阶段：包括主体结构混凝土浇筑、钢结构安装、墙体砌筑等。
3. 装饰装修阶段：包括门窗安装、墙面涂料、地面铺设等。
四、脚手架体系选择1. 型号选择：根据工程特点和施工要求，选择符合国家标准的脚手架型号，如门式脚手架、碗扣式脚手架等。
2. 材料选择：选用符合国家标准的钢材、木材、扣件等材料，确保脚手架的强度和刚度。
3. 结构设计：根据工程高度、荷载要求等因素，设计合理的脚手架结构，确保脚手架的稳定性和安全性。
五、脚手架施工流程1. 施工准备（1）技术交底：组织施工人员学习脚手架施工方案，明确施工要求、操作规程和安全注意事项。
（2）材料准备：按照设计要求，准备足够的脚手架材料、工具和设备。
（3）现场布置：根据施工图纸，确定脚手架搭设位置，确保施工空间充足。
2. 脚手架搭设（1）基础施工：按照设计要求，搭建脚手架基础，确保基础牢固、平整。
（2）主体结构施工：根据施工高度和荷载要求，逐层搭设脚手架，确保脚手架的稳定性和安全性。
（3）装饰装修施工：在主体结构施工完成后，搭设装饰装修阶段的脚手架，确保施工顺利进行。
3. 脚手架拆除（1）拆除顺序：按照从上至下、从外至内的原则，逐层拆除脚手架。
支架建设工程施工方案
支架建设工程施工方案一、工程概况支架建设工程是指在建筑物或其他工程结构中进行支撑和固定的工程，以确保结构安全和稳定。
支架建设工程通常包括脚手架、模板支架、架桥支架等，这些支架的搭建和拆除对整个工程的质量和进度具有重要影响。
本施工方案将详细介绍支架建设工程的施工流程、施工技术要点和施工安全措施。
二、施工流程1. 前期准备在进行支架建设工程前，需要进行充分的前期准备工作。
首先要对施工现场进行勘察，了解施工环境和地形地貌情况，确定支架的类型和施工方式。
其次要开展施工方案设计和施工图纸编制工作，确定施工的施工工艺和关键节点。
最后要进行材料和设备的采购工作，确保施工所需材料齐全，设备齐全。
2. 施工准备施工前，要对施工现场进行清理和平整，确保支架的安装空间符合要求。
同时要对支架安装所需的工具和设备进行检查，确保设备完好无损。
另外要对施工人员进行培训，确保施工人员的技能达到要求，可以熟练操作。
3. 支架安装支架安装是支架建设工程的核心环节，安装质量将直接影响工程的安全和稳定。
在进行支架安装前，要先对支架的位置和数量进行标定，并进行相关的测量工作。
然后按照施工图纸和工艺要求，进行支架的搭建工作。
在搭建过程中，要注意支架的连接方式和固定方法，确保支架的稳定和牢固。
在支架搭建完成后，要对支架进行检查验收，确保支架的质量符合要求。
4. 施工验收支架建设工程的验收工作是确保支架安装质量的重要环节。
在支架安装完成后，要对支架进行全面的验收工作，包括外观和内部结构的检查。
在发现问题或质量不符合要求的情况下，要及时对支架进行调整或更换，确保支架的安全和稳定。
5. 施工完工支架建设工程施工完工后，要进行相关的记录和资料整理工作，包括施工日志、验收报告等。
同时要对施工现场进行清理和整理工作，确保施工现场的安全和环境卫生。
三、施工技术要点1. 支架选择支架建设工程需要根据具体的施工要求和环境条件，选择合适的支架类型和规格。
在选择支架时，要考虑支架的承重能力、安全性和稳定性等因素，确保支架可以满足施工的需要。
脚手架施工方案(通用3篇)
脚手架施工方案(通用3篇)脚手架施工方案篇一一、现场情况：本工程由于较造价低。
现时周转材料紧缺，租赁困难。
据上述情况结合周边兄弟单位同样高度结构使用单排落地式脚手架的施工情况，我项目部决定采用此种脚手架，但在确保施工安全的情况下使用，认真验标，弥补其薄弱环节，确保外单排脚手架的安全使用性。
二、材料材质和规格：1、钢管规格采用外径48mm，壁厚3mm，无缝钢管立杆及大横杆长度4~6m，小横杆长度2.5~3m,夹管1.5~3m。
2、扣件用可锻铸铁铸造的直角扣件，回转扣件和对接扣件。
3、架板采用标准立放竹片脚手板。
4、安全网选用平网壹五00×6000，立网1800×5500密目型尼龙安全网。
三、脚手架架立方案的选定：根据上述钢质和单排脚手架一般限高在35m左右的要求，必须采用其它措施来进行弥补，确保脚手架的安全使用性能。
1、立杆间距根据实际应用在1.8m ，大横杆上下间距在1.5m左右。
2、每隔一跨，设一组与柱拉结杆加固，每四跨双排小横杆带夹管加固一组，以增强钢架的整体刚度和稳度。
四、搭设程序：1、地基处理---摆放垫木--按立杆间距排放底垫---放置扫地杆---逐根竖立立杆---安装第一步与首层墙、柱拉筋横杆、夹管---安一步大横杆---设连墙杆--安一步小横杆加装临时斜撑---安三、四步大横杆---设连墙杆---接拉杆---加设剪力撑---拮安全网---铺脚手板---设栏杆、拮脚手板---随高度挂合格的安全网----加斜拉钢丝绳五、基础做法要求：距外墙皮2.1 m宽范围，素土分层夯实，距架体、外立杆0.8m处做阴沟排水。
垫木采用平行外墙体铺垫。
六、架体搭设要求：1、立杆间距1.8m，水平横向拉杆间距1.5，纵向横杆间距≤1.3m，外墙柱锚拉每隔一柱拉结一组，山墙遇柱时应全部拉接加固。
2、立杆的接头位置，相邻杆要错开，并布置在不同步距内，其接头距大横杆的距离≤1/3步距，采用对接，不得搭接。

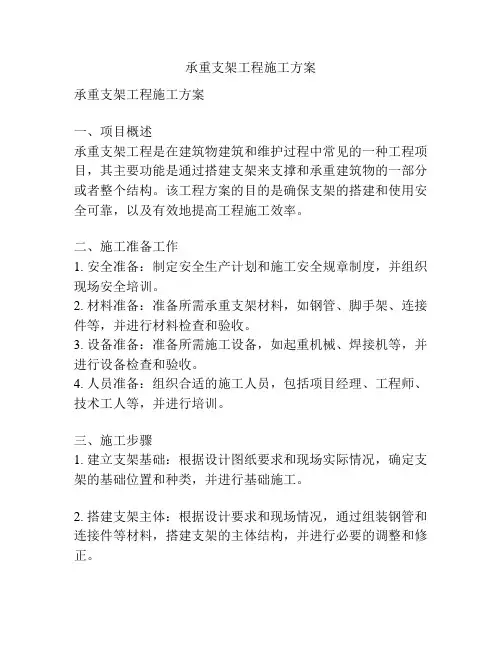

承重支架工程施工方案
承重支架工程施工方案承重支架工程施工方案一、项目概述承重支架工程是在建筑物建筑和维护过程中常见的一种工程项目，其主要功能是通过搭建支架来支撑和承重建筑物的一部分或者整个结构。
该工程方案的目的是确保支架的搭建和使用安全可靠，以及有效地提高工程施工效率。
二、施工准备工作1. 安全准备：制定安全生产计划和施工安全规章制度，并组织现场安全培训。
2. 材料准备：准备所需承重支架材料，如钢管、脚手架、连接件等，并进行材料检查和验收。
3. 设备准备：准备所需施工设备，如起重机械、焊接机等，并进行设备检查和验收。
4. 人员准备：组织合适的施工人员，包括项目经理、工程师、技术工人等，并进行培训。
三、施工步骤1. 建立支架基础：根据设计图纸要求和现场实际情况，确定支架的基础位置和种类，并进行基础施工。
2. 搭建支架主体：根据设计要求和现场情况，通过组装钢管和连接件等材料，搭建支架的主体结构，并进行必要的调整和修正。
3. 加固支架结构：根据需求，对支架结构进行加固处理，如增加斜撑、加固连接件等。
4. 安装测量设备：根据需要，在支架结构上安装测量设备，以保证支架的稳定性和安全性。
5. 检查和调试：在支架工程施工完成后，进行全面的检查和调试，以确保支架的各项功能正常。
四、安全措施1. 按照相关规定进行安全施工，做好施工现场的防火、防尘、防滑等工作。
2. 在施工现场设置明显的安全警示标志，以提醒施工人员注意安全。
3. 安排专人负责监督施工现场的安全工作，并及时发现和处理安全隐患。
4. 严格按照施工计划和操作规程进行施工操作，避免因操作不当导致事故发生。
5. 定期对施工设备和材料进行检查和维护，确保其正常运行和安全可靠。
五、质量控制1. 确保承重支架工程的设计符合相关技术规范和标准，并进行设计审核。
2. 采用合格的支架材料，并进行材料验收和检查，防止使用劣质材料。
3. 施工过程中严格按照设计图纸和施工工艺要求进行施工，避免施工偏差和失误。
桥梁工程钢管脚手架施工方案
桥梁工程钢管脚手架施工方案在桥梁工程中，钢管脚手架是一种常用的施工设备，能够提供安全、稳定的工作平台，为施工人员提供便利。
在进行桥梁工程钢管脚手架施工时，需要严格按照相关施工方案进行操作，确保施工质量和安全。
1. 施工准备：在进行钢管脚手架施工前，首先要明确施工计划和图纸，确定施工范围和工序。
然后按照设计要求准备所需的钢管、连接件、脚手板等材料，并进行质量检查，确保符合要求。
2. 搭设基础支撑：在搭设钢管脚手架前，需要对桥梁基础进行检查和修整，确保承重能力满足要求。
然后按照设计要求在桥梁上方搭设基础支撑，保证脚手架的稳定性。
3. 搭设脚手架主体：根据设计要求，将钢管和连接件进行组装，构架起脚手架主体。
在搭设的过程中，要注意钢管的间距和连接件的紧固，确保整个脚手架结构稳固。
4. 安装脚手板：在主体脚手架搭设完成后，需要安装脚手板，为施工人员提供良好的工作平台。
脚手板的安装要均匀、牢固，确保能够承受人员和工具的重量。
5. 安全检查：在脚手架搭设完成后，需要进行全面的安全检查，确保脚手架的各个部位都牢固可靠。
检查包括脚手架的稳定性、承重能力、防护措施等方面，确保施工现场的安全。
6. 施工作业：在脚手架搭设完成并通过安全检查后，可以开始进行桥梁工程的具体施工作业。
在施工过程中，要根据设计要求进行操作，确保施工质量和进度。
7. 施工结束：当桥梁工程的相关工作完成后，需要及时拆除钢管脚手架。
在拆除过程中，要按照逆向的顺序进行操作，确保安全可靠。
同时要做好清理工作，保持施工现场的整洁。
通过以上工作程序，可以有效地进行桥梁工程钢管脚手架的施工，保证施工质量和安全。
在实际操作中，施工人员要严格按照施工方案进行操作，做到心中有数，严格执行，确保施工顺利进行。
承重支架工程实施细则(修)
承重支架工程实施细则(修)建兴西路（天童北路—江宁路）工程现浇桥梁板承重支架安全监理实施细则编制人：日期：审批人：日期：宁波广天建通工程管理有限公司目录一.工程概况 (2)二.本工程承重支架施工的特点 (2)三.安全监理目标 (2)四.监理依据 (2)五.危险源分析 (3)六.监理工作流程 (4)七.安全监理工作内容 (5)八.监理工作措施.......................................................................... (11)九应急预案 (11)现浇桥梁板承重支架安全监理实施细则一.工程概况1．工程名称：建兴西路（天童北路-江宁路）工程2．工程地点：宁波市江东区3．业主：宁波江东区住房和城市建设局4．承包单位：华丰建设股份有限公司5．设计单位：宁波市城建设计研究院有限公司杭州汉邦电力工程设计有限公司宁波市给排水工程设计研究院施工内容：建兴西路（天童北路-江宁路）新建道路、桥梁（1座）、给排水、电力管线、绿化景观等。
二. 本工程承重支模架的施工特点2.1.本工程桥梁上部采用现浇等截面连续梁板，桥面跨中标高为3.934，梁底标高为 2.930,梁高50cm，河道容许清淤线为－0.87，跨径布置为3跨6.5+10+6.5m,因此需搭设满堂承重支架。
2.2.根据道路横断面布置,支架位于河道范围内，因此需对支架承重基础进行地基处理。
2.3.支架基础四周必须建立地基排水系统，确保加固地基的稳定与强度。
2.4.因为该支架是承重现浇连续梁，因此“超载预压”消除支架塑性变形至关重要。
施工过程中须充分考虑结构恒载与施工荷载及施工环境等因素，施工方案须经专家评审,并严格按照施工方案、专家评审意见及相关规定要求进行搭设。
三.安全监理目标3.1 防止承重支架坍塌事故发生。
3.2 安全生产以现行考核指标为依据，杜绝重大伤亡事故。
四. 监理工作依据（1）《建筑工程监理规范》 GB50319-2012 （2）《建筑结构荷载规范》 GB50009-2012 （3）《混凝土结构工程施工质量验收规范》 GB50204-2002 （4）《建筑施工模板安全技术规范》 JGJ162-2008 （5）《建筑施工安全检查标准》 JGJ59-2011 （6）《建筑施工高处作业安全技术规范》 JGJ80-91（7）《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 （8）《公路桥涵施工技术规范》 JTG-F40-2000 （9）《钢管满堂支架预压技术规程》 JGJ/T194-2009 （10）《建筑施工扣件式钢管模板支架技术规程）》 DB33/1035-2006 （11）本工程的施工设计图纸（12）经项目总监批准的承重支模架专项施工方案（13）本工程的监理规划五.危险源分析本承重支模架危险源分析如下：六. 监理工作流程合格不七．安全监理工作的主要内容7.1. 施工准备阶段7.1.1审核施工单位施工方案中的安全技术措施及安全专项方案；7.1.2编制安全监理实施细则；7.1.3对现场人员结合监理细则交底，同时进行安全专项细则交底；7.1.4对支架所用的钢管、扣件脚手板等质量进行监控，并按总量的1％进行抽查。
桥梁墩身(桥台)施工盘扣式脚手架搭设专项方案
桥梁墩身（桥台）施工盘扣式脚手架搭设专项方案1、盘扣式脚手搭设，（1）全部施工支架采用直径φ48，壁厚不小于3.2mm的钢管盘扣式支架进行搭设，桥台内支架采用承重支架搭设方案，外支架采用上人双排外脚手架标准搭设。
①内支架纵横向间距60cm（横距）×60（纵距）×150cm（步距）；外架翼缘板和非承重部位等采用90cm（横距）×90（纵距）×150cm（步距），在每根支架顶部与底部设置可调标准型可调底座及托撑。
支架布置图详见图3.5.2所示图3.5-4 可调托撑伸出顶层水平杆的悬臂长度（单位：mm）④支撑架可调底座丝杆插入立杆长度不得小于15cm，丝杆外露长度不易大于30cm，作为扫地杆的最底层水平杆中心线距离可调底座的底板不应大于55cm。
⑤每道剪刀撑跨越立杆的根数应符合下表要求。
斜杆与地面的倾角应在45°～60°之间。
表3.5-1 剪刀撑跨越立杆的最多根数⑥剪刀撑斜杆的接长采用搭接或对接方式，搭接应符合下列规定。
a、剪刀撑接长时，搭接长度不应小于1m，并采用不少于2个旋转扣件固定。
端部扣件盖板的边缘至杆端的距离不应小于100mm。
b、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。
⑤脚手架顶托上分别布置纵向15×15cm方木进行分配梁；纵向分配梁按照：翼缘板及底板横向布置10×10cm的方木（间距30cm），空心桥台顶板底部按照纵向布置10×10cm的方木间距20cm。
⑦土层地基长的立杆下可调底座垫板的长度不宜小于2跨（≥2m）。
当地基高差较大时，利用立杆节点位差配合可调底座进行调整。
1——立杆；2——水平杆；3——连接盘；4——可调底座；图3.5-5 可调底座调整立杆连接盘示意图（2）在桥台四周及空心部位按上述方案搭设脚手架，同时将其作为钢筋绑扎及模板安装支架，设置好水平杆、剪力撑确保支架的稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
桥梁工程施工脚手架及承重支架搭设专项方案批准：审核：校核：编制：中电建路桥集团汉中兴元新区棚改及文化旅游设施建设项目总承包部目录一、编制依据 (1)二、工程概况 (1)2.1、工程简介 (1)2.2、地质情况 (1)三、施工脚手架（支架）搭设材料要求 (1)3.1、钢管要求 (1)3.2、脚手板 (1)四、施工脚手架及箱梁承重支架搭设 (2)4.1、施工准备 (2)4.2、基础处理 (2)4.3 脚手架搭设 (5)4.4 箱梁承重支架形式、安装及验算 (7)4.5 预压 (20)五、安全技术措施 (22)六、应急措施 (23)6.1 应急人员组织 (23)6.2 应急物资准备 (23)6.3 应急措施 (23)七、文明施工措施 (23)桥梁施工脚手架及承重支架搭设专项方案一、编制依据1、《公路桥涵施工技术规范》JTGTF50-2011；2、《建筑施工碗扣式脚手架安全技术规范》JGJ166-2008；3、《建筑地基基础设计规范》GB50007-2002；4、《建筑施工高处作业安全技术规范》JGJ80-91；5、施工详细批复图纸；5、对施工现场踏勘后所得到的施工现场周边地形、地貌及沿线障碍物情况。
二、工程概况2.1、工程简介本工程建设地点位于陕西省西南部汉中兴元新区开发区，汉中市东北部（距汉中市约5.5km），兴元湖公园东侧。
工程紧邻G316国道，外部交通方便。
本工程包括东翼第二安置住宅小区及室外配套工程、两街工程、梁中路、惠府路、西翼安置区和翠平西路工程。
其中梁中路全长约2443.87m，断面红线宽度40m，设置小桥两座；惠府路全长约2129.4m，断面红线宽度40m，设中桥两座，箱涵一座；翠平西路全长约2129.4m，断面红线宽度40m。
2.2、地质情况根据钻探揭露，场地地基土主要由第四纪全新世（Q4）及更新世（Q3）形成的河流冲积土（Q al+pl）组成。
根据物质组成及力学性质，将场地地层自上而下划分为：①素填土、②粉质粘土、③-1粉土、④卵石、⑤圆砾共5大层。
三、施工脚手架（支架）搭设材料要求3.1、钢管要求本工程施工脚手架（支架）采用碗扣式钢管架体，各种杆件采用外径48mm、壁厚3.5mm的焊接钢管，必须使用生产厂家合格的产品并持有合格证，其力学性能应符合国家现行标准《碳素结构钢》GBT700中Q235A钢的规定。
架体搭设使用的钢管不得弯曲、变形、开焊、裂纹等缺陷，并涂防锈漆作防腐处理，不合格的钢管严禁使用。
3.2、脚手板作业平台上的脚手板(平台铺板)采用5cm厚杉木或松木，宽度为30cm，凡是腐朽、扭曲、斜纹、破裂和大横透节者不得使用。
四、施工脚手架及承重支架搭设4.1、施工准备1、在脚手架搭设之前，由工地技术负责人依脚手架搭拆方案向专业班组长逐段的进行书面技术交底，并履行交底签字手续，各持一份，互相监督，由专业班组长向操作人员进行班前技术交底，并做好交底记录入档。
2、按对脚手架使用的各种材料的要求，对使用的材料进行全数检查、验收，方准进场使用，并进入现场后分类堆放整齐，并挂牌标识。
3、搭拆脚手架的操作人员必须是经过劳动部门培训合格发证，持证上岗。
4.2、基础处理4.2.1 桥墩、桥台开挖基坑回填在施工现浇箱梁前，需对桥墩、桥台开挖基坑进行回填，回填顶面高程参照图纸。
桥墩、桥台之间土需进行开挖外运，开挖底面高程依照图纸进行。
基坑回填采用天然砂夹石回填，回填采用25t压路机压实，压实度不小于93%。
桥墩、桥台之间土方采用1m3挖掘机配10台12t运输车开挖。
具体参见附图《基坑回填及桥墩、桥台间土方开挖示意图》。
4.2.2 现浇箱梁支架基础处理（1）地基处理根据地质报告及现场试验数据，场区内地质为素填土，下层为粉质粘土，地基承载力在180～250KPa之间，不能直接作为支架支承面层，需进行地基处理。
处理方案为：将上层松散人工填土及腐殖土清理干净后碾压密实，由于桩基施工导致场地破坏的局部地方需进行换填，换填深度为1m，整体整平碾压密实后铺筑一层60cm级配砂砾，后在其上浇筑一层20cmC20砼，浇筑横向宽度比箱梁翼缘板各宽300cm，砼需振捣密实，表面平整。
同时做好场区排水设施，四周设置砂浆面层排水沟，见下图，排水沟总长368m。
场区内设置横向排水沟，防止场区内积水，保证地基承载力满足施工要求。
承台基坑开挖采用天然砂夹石回填，回填分层厚度为50cm ，压实度需达到93%以上。
现浇箱梁排水沟断面图 图4.2-1根据景观水系工程设计示意图，桥台与桥墩间布置湿地驳岸及观景人行道，高差在3.4m ，需设置4级台阶，布置三个横向挡墙，挡墙间平均高差为1.2m ，挡墙宽80cm ，高度为1.5m ，挡墙埋深0.3m ，横向宽度与现浇箱梁混凝土硬化宽度一致。
超出箱梁设计边线3m 。
挡墙断面示意图如下：粉质粘土C20砼硬化粉质粘土C20砼挡墙C20砼硬化C20砼挡墙q=66.72kN/㎡（2）挡墙计算挡墙重度γk =25kN/m ³，墙背粘土内摩擦角ψ取35°，重度18kN/m ³，墙顶荷载66.72kN/m （腹板下最大部分荷载，已考虑钢筋混凝土自重，支架、模板自重及施工动荷载），挡墙基底与基底土间的摩擦系数μ=0.3（按硬塑粘土），地基承载能力特征值fa=220~300kpa ，取220kpa。
挡墙受力简图如上图。
1）挡墙抗倾覆验算主动土压力系数Ka=tan2（45°-ψ/2）= tan2（45°-（35/2）°）= tan227.5=0.27 Ea=0.5γH2Ka+qHKa=0.5×18×1.52×0.27+66.72×1.5×0.27=32.49kpaEaz=Eacos（α-σ），σ为土对墙背的摩擦角。
墙背平滑，且排水不良时б=0.33ψ=0.33×35=11.55°；α为挡墙倾角。
则Eaz=Eacos（0-11.55）=32.49×0.98=31.8kpaEax=Easin（11.5-0）=32.49×0.2=6.5KpaX f=B=0.8mZ f=1.5-Iz=1.5-（0.8×1.53）÷12=1.275m抗倾覆系数K t=（GX0+EazXf）/EaxZf=（30×0.4+31.8×0.8）/6.5×1.275=4.52＞1.6所以，挡墙倾覆稳定满足要求。
2）挡墙抗滑移稳定计算Ks=（G+Eaz）×μ/Eax=（30+31.8）×0.3/6.5=2.85＞1.3所以，挡墙抗滑移稳定性满足要求。
3）地基承载力验算c=M d/N d=（GX0+EazX f-EaxZ f）/（G+Eaz）=（30×0.4+31.8×0.8-6.5×1.275）/（30+31.8）=0.47m基底合力的偏心距e=c-B1/2=0.47-（B/cosα）/2=0.47-（0.8/1/2）=0.07＜B/6=0.8/6=0.13mσ=（G+Eaz ）/B×（1±6e/B）=（30+31.8）/0.8×（1±6×0.07/0.8）σmax=117.85kpa＜220 kpa所以，基底合理及合力偏心距满足要求4）挡墙自身强度验算①挡墙抗压强度验算挡墙可承受的最大合力为N0=akARa/γf上式中a k=（1-256（e/B）8）/（1+12（e/B）2）=（1-256（0.07/0.8）8/（1+12（0.07/0.8）2=0.92；A为挡墙计算面积0.8㎡；Ra为挡墙极限抗压强度，取值为20×103kN；为抗力分项系数，取值为2.31（受弯、剪、拉）；γf=0.92×0.8×20×103/2.31=6.37×103kN＞（66.72×0.8+Eaz）=85.15kN N所以，挡墙抗压强度满足要求。
②挡墙抗剪验算混凝土的抗剪强度接近且略小于抗拉强度。
据经验，混凝土抗拉强度约为抗压强度的10%~15%，本次计算取［τ］=σt=σ0×10%=（20×10%）N/mm2=2 N/mm2=20000Pa。
τ=Eax/A=6.5kN/0.8㎡=8.13KPa＜［τ］=20KPa所以，挡墙抗剪强度满足要求（5）场地排水在右幅东侧开挖一10（长）×5（宽）×2（深）m的集水坑，集水井内配备三台50WQ7-10-0.75型污水泵，泵的平均效率按75%计。
设计排水量7m3/h。
具体参数见表4.2-1。
水泵参数表表4.2-14.3 施工脚手架搭设采用碗扣式脚手架，脚手架间距为90×90cm，步距为120cm，在桥台、桥墩四周布置四排施工脚手架。
1、距离地面20cm设置扫地杆剪刀撑采用6米的钢管搭设，每隔6根立杆设置一组剪刀撑，与地面成45度角。
每组剪刀撑上下要连续设置。
2、脚手板的铺设，施工操作层的脚手架必须铺满、铺稳、铺严，距离模板不得大于200mm，里立杆与模板之间铺设一块脚手板，不得有空隙和控头板，墩身砼施工只考虑顶部一个作业平台，对头铺设的脚手板，接头下面必须设两根小横杆，板端距小横杆150mm，拐弯处的脚手板必须交叉搭铺。
3、作业平台、爬梯的防护，在平台高1.2m处设两道防护栏杆，但必须挂设有准用证的密目式立网，立网的边绳与大横杆靠紧，并用绳系结牢固，并设180mm高的踢脚板用木脚板代替。
距地3m处设一层兜网。
4、脚手架体与外界之间封闭办法：密目网垂直封闭，密目网的质量要求：①密目网要四证齐全，要有阻燃性能，其续燃，阴燃时间均不得大于4秒。
要符合GB16909的规定。
②每10cm×10cm＝100cm2的面积上，有2000以上网目。
密目网贯穿试验：做耐贯穿试验时，将网与地面成30度夹角拉平，在其中心上方3m处，用5Kg重的钢管（管径48-51mm）垂直自由落下，不穿透即为合格产品。
密目风的绑扎方法：用14#铅丝将密目网绑扎至立杆或大横杆上，使网与架体牢固的连接在一起。
系蝇的材质应符合GB16909的规定。
5、脚手架的上下通道：脚手架体要设置爬梯：①爬梯宽度不小于1米，坡度以1:1为宜。
②爬梯的立杆、横杆间距应与脚手架相适应，基础按脚手架要求处理，立面设剪刀撑。
③人行斜道小横杆间距不超过1.5米。
④爬梯台阶上满铺脚手板，板上钉防滑条，防滑条不大于300mm。
⑤设置护栏杆，上部护身栏杆1.2米，下部护身栏杆距脚手板0.6米，同时设180mm宽档脚板。
6、脚手架的作业平台：作业平台上面要挂牌标明控制荷载，要严格按照搭设方案施工。
