江苏新海发电有限公司11、12＃燃煤锅炉烟气脱硫工程吸收塔脚手架搭设施工技术方案武汉凯迪电力环保有限公司新海项目经理部二00七年元月二十五日1、工程概况新海电厂2×220MW燃煤锅炉烟气脱硫工程是由武汉凯迪电力股份有限公司总承包，建设一个投资低、运行维护费用经济合理、运行方便的副产品利用型烟气脱硫系统。
、该工程包含烟气主流程系统和石灰乳制备系统及石膏处理系统两个辅助系统，共三个系统。
其中烟气主流程系统为从11、12#炉后引风机出来的未处理烟气升压风机升压GGH加热器加热吸收塔脱硫处理GGH加热器加热烟囱。
、本次安装的脚手架为吸收塔进行安装时所用脚手架，搭设在吸收塔筒体的内外侧，吸收塔筒体高为31.6m，脚手架的搭设需满足整个吸收塔安装的要求。
2、编制依据、《新海电厂脱硫工程施工组织设计》。
、图纸：《吸收塔制作图》武汉凯迪电力股份有限公司J0301。
、引用技术规范及标准：《建筑安装登高架设作业》；《电力建设安全工作规程》（火力发电厂部分）DL/;《电力建设安全健康与环境管理工作规定》3、构造设计、由于该脚手架服务对象为吸收塔圆形筒体，因此该脚手架设计为多边形封闭式双排脚手架（设计参数及形状见附图一）。
4、作业范围及工程量、作业范围为：吸收塔安装区域，占地面积约为200m2。
、主要工程量及材料：沿吸收塔壳体内外侧周围搭设多边形封闭式双排脚手架，合计约40吨。
吸收塔脚手架主要工程量及措施用料见下表：序号名称规格型号单位数量备注1脚手管ф48××6000根500随工程随时2脚手管ф48××4000根60随工程随时3脚手管ф48××2500根1000随工程随时4脚手管ф48××2000根1500随工程随时5扣件十字只6000随工程随时6扣件接头只600随工程随时7扣件转向只100随工程随时8脚手板50×250×2000块1000随工程随时9安全网大眼㎡800随工程随时10铅丝8-12#kg400随工程随时11其它随工程随时附录一、安全危害辨识及对策工程项目：新海发电厂吸收塔脚手架搭设工程项目：新海发电厂吸收塔脚手架搭设注：控制方法：W：见证；H：停工待检；S：连续监护；A：提醒；R：记录确认。
吸收塔及原净烟道脚手架搭设施工方案.doc
吸收塔及原净烟道脚手架搭设施工方案.doc鹤壁鹤淇发电有限责任公司660MW机组＃1脱硫吸收塔检修脚手架搭设技术要求一、工程概况及内容：鹤壁鹤淇发电有限责任公司660MW机组#1机组脱硫吸收塔内部检修工程，吸收塔直径为18m，总高度为36m。
本要求是针对吸收塔塔体防腐所编制的脚手架搭、拆施工方案的依据。
#1脱硫系统将停运检修，为了满足吸收塔喷淋层大梁补焊、衬胶及喷淋层处塔壁防腐、防磨施工需要，需在脱硫塔内搭设多层检修架子具体内容如下：1、吸收塔零米向上搭设20米高满堂脚手架（满堂红），要求：1）吸收塔底部满铺15mm厚胶板，防止架杆损坏底部防腐。
2）脚手架与吸收塔壁水平距离为300mm，严禁架杆碰触塔壁。
3）2A、2B喷淋层大梁下方1.5米处满铺架板，以便于大梁焊补、衬胶施工需要。
4）2A、2B喷淋层喷头处塔壁需进行防腐、防磨施工。
因此，需在此敷设4层环形架板。
5）吸收塔所有外接管口处均敷设架板进行检查。
2、吸收塔收集器向上搭设15米高满堂脚手架（满堂红），要求：1）环形架子与吸收塔壁水平距离为300mm2）2C、2D、2E喷淋层大梁下方1.5米处满铺架板，以便于大梁焊补、衬胶施工需要。
3) 吸收塔所有外接管口处均敷设架板进行检查。
4）除雾器有管道断裂，因此需在环形收集器上增加一层架子，尺寸约为：１７×1.2×４（米），位置视现场检修需要而定。
５）2C、2D、2E喷淋层喷头处塔壁需进行防腐、防磨施工。
因此，需在此敷设6层环形架板。
3、吸收塔外防腐检查所需零星架子，高度如超过3米，包括在本立项范围内。
4、所有架杆两头要有保护用的橡胶封头。
二、依据2.1《电力建设安全工作规程》火力发电厂部分2.2《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）2.3《施工组织设计》2.4《电力建设安全健康与环境管理工作规定》三、作业前必须具备的条件和应做的准备3.1作业前必须具备的条件a.吸收塔脚手架子搭设前施工方案须编制完毕，经审批合格。
吸收塔脚手架搭设施工方案
吸收塔脚手架搭设施工方案一、工程概况及工程目标吸收塔是化工行业中常见的一种设备，其主要功能是进行气液反应，吸收和分离。
在吸收塔的施工过程中，搭设脚手架是必要的，以提供施工作业人员的安全作业环境。
本方案将详细介绍吸收塔脚手架的搭设施工方案。
二、施工准备工作1.现场勘测：确定吸收塔的位置、高度、尺寸，了解场地地形，确定搭设脚手架的具体要求。
2.材料准备：准备所需的脚手架材料，包括钢管、钢板、螺栓、脚手架支撑杆等。
3.人员配置：安排熟悉搭设脚手架工作的工人，并进行相关培训，确保施工人员的安全作业认知。
三、脚手架搭设方案1.脚手架设计：根据吸收塔的尺寸和高度，进行脚手架的设计和计算，确保脚手架的稳定性和安全性。
2.安装扣件：首先安装脚手架的基础支撑杆，然后根据设计方案，依次安装横向杆、纵向杆和斜杆，并使用螺栓进行固定。
3.搭设脚手架框架：根据设计方案，搭设脚手架的主框架，确保平整、水平。
在主框架的两侧，安装相应的斜杆加固。
4.断面支撑：根据吸收塔的高度，设置适当的断面支撑，以增加脚手架的稳定性，并使用垫板进行加固。
5.加装脚手架板、踏板和防护栏杆：根据脚手架的高度，依次加装脚手架板、踏板和防护栏杆，以提供安全的作业环境。
6.检查和修整：搭设脚手架后，必须进行全面检查，确保脚手架的稳定性和安全性。
对出现的问题进行及时修整和加固。
四、施工安全措施1.工地标志：在吸收塔施工现场的入口处设置明显的施工标志，警示人员进入施工区域。
2.安全教育：对参与吸收塔脚手架搭设的工人进行安全教育，强调安全作业注意事项，理解搭设方案，在施工过程中注重个人安全。
3.安全防护：在脚手架搭设过程中，工人必须佩戴安全帽、安全鞋等个人防护装备，以确保施工作业的安全。
4.定期检查：在吸收塔脚手架施工过程中，定期进行脚手架的检查，及时发现并处理安全隐患，确保施工安全。
五、施工实施步骤1.按照施工准备工作进行现场勘测，了解吸收塔的具体情况。
2.进行脚手架搭设方案的制定和设计。

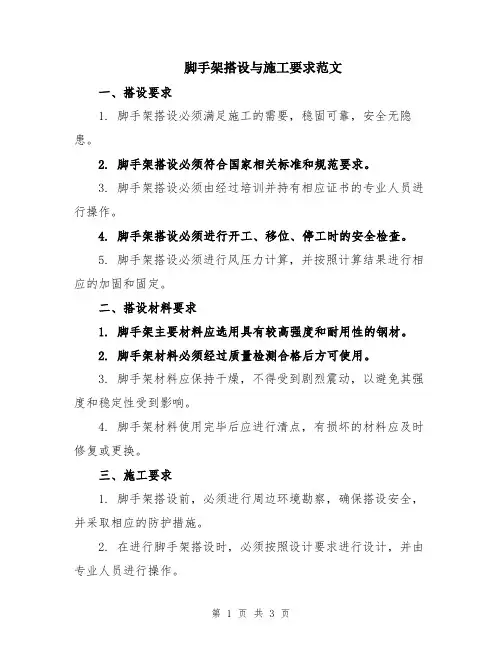

脚手架搭设与施工要求范文
脚手架搭设与施工要求范文一、搭设要求1. 脚手架搭设必须满足施工的需要，稳固可靠，安全无隐患。
2. 脚手架搭设必须符合国家相关标准和规范要求。
3. 脚手架搭设必须由经过培训并持有相应证书的专业人员进行操作。
4. 脚手架搭设必须进行开工、移位、停工时的安全检查。
5. 脚手架搭设必须进行风压力计算，并按照计算结果进行相应的加固和固定。
二、搭设材料要求1. 脚手架主要材料应选用具有较高强度和耐用性的钢材。
2. 脚手架材料必须经过质量检测合格后方可使用。
3. 脚手架材料应保持干燥，不得受到剧烈震动，以避免其强度和稳定性受到影响。
4. 脚手架材料使用完毕后应进行清点，有损坏的材料应及时修复或更换。
三、施工要求1. 脚手架搭设前，必须进行周边环境勘察，确保搭设安全，并采取相应的防护措施。
2. 在进行脚手架搭设时，必须按照设计要求进行设计，并由专业人员进行操作。
3. 脚手架搭设时应逐层搭设，一步一步进行，不得跳层或省略。
4. 脚手架搭设完毕后，必须进行稳定性检查，包括水平度、垂直度等。
5. 脚手架搭设完毕后，必须安装安全网，封闭脚手架所有开口处，确保人员和物体的安全。
6. 脚手架搭设完毕后，必须进行验收，验收合格后方可使用。
四、安全措施1. 脚手架搭设部位必须设置明显的警示标志，以提醒人员注意安全。
2. 脚手架搭设部位必须设置坚固的护栏，以防止人员从高处坠落。
3. 脚手架搭设部位必须设置专人进行监督和管理，保证搭设的安全。
4. 脚手架搭设部位必须设置专人进行巡查，及时处理发现的问题。
5. 在进行脚手架搭设时，必须佩戴好安全帽和安全鞋，并系好安全带。
6. 在进行脚手架搭设时，必须遵守操作规程，杜绝任何危险行为。
五、违规处理1. 发现违反脚手架搭设与施工要求的行为，应立即停工，排除隐患，并进行整改。
2. 对于违反脚手架搭设与施工要求造成事故的，应依法追究责任，并承担相应的法律责任。
3. 对于违反脚手架搭设与施工要求的单位或个人，应进行相应的处罚，并记录在档案中。
吸收塔脚手架搭设施工方案
平顶山平东热电有限公司2×210机组超低排放改造项目#7机组脚手架搭拆施工方案批准人：会签人：编制人：中电投远达环保工程有限公司2016年04月20日目录目录 (2)1、编制依据 (3)2、施工范围 (3)3、施工前应做的准备和必须具备的条件 (3)4、施工工序和方法 (4)5、主要工器具及劳动配置 (6)6、质量要求及质量控制措施 (6)7、安全和环境控制措施 (13)8、危险源辨识评价和控制措施 (15)1、编制依据1.1 《实用建筑施工手册》2000缩印版。
1.2 《建筑施工安全技术规范》2000版。
1.3 《电力建设安全操作规程》DL5009.1-2002。
1.4 《建筑施工扣件式钢管脚手架安全技术规范》2002年版。
1.5 中电投远达环保工程有限公司提供的安装图。
1.6 中电投远达环保工程有限公司超净排放改造工程技术协议。
1.7 原脱硫系统相关施工图纸，技术文件。
2、施工范围2.1 脚手架搭设范围为吸收塔拆除安装、烟道拆除安装脚手架搭设拆除。
3、施工前应做的准备和必须具备的条件3.1 施工前应做的准备3.1.1根据施工任务按批准的施工组织设计、程序文件、施工图纸资料、安全措施及要求、相关现行国标、规范、规程等组织全体参与施工操作人员进行施工技术及安全技术交底。
具体为：工程范围、进度要求、操作方法、质量安全保证措施，技术检查与验收要求、施工要求及注意事项。
3.1.2班长1人（施工组长必须熟悉了解架子搭设和拆除整个流程的安全和技术方面的要求和保证措施），架子工6人（根据施工量可以适当增加或减少），杂工2人（材料转运和堆码等）。
3.2 必须具备的条件3.2.1现场场地必须夯实平整且排水畅通，水、电、路接通，施工用材料、机具准备就绪。
3.2.2施工用安全器材准备充分。
3.2.3施工用材料按要求提前组织进场，材料的场内水平运输以盘拖为主，辅以人工转运，同时视工程量的大小考虑汽车转运；垂直运输以人工为主，同时视工程量的大小及施工高度考虑吊车提运。
吸收塔内部安全脚手架搭设方案
吸收塔内部安全脚手架搭设方案
一、背景
吸收塔是化工厂中常见的设备，其内部维修和保养需要搭设安
全脚手架。
本方案旨在提供一种安全可靠的吸收塔内部安全脚手架
搭设方案。
二、搭设方案
1. 准备工作
- 在搭设脚手架前，必须进行全面的风险评估，并采取相应的
安全措施。
- 检查吸收塔的结构和材料，确保其能够承受脚手架的重量。
2. 脚手架选型
根据吸收塔的尺寸和高度选择合适的脚手架类型，如钢管脚手架、铝合金脚手架等。
脚手架必须具备足够的稳定性和承载能力。
3. 搭设步骤
- 搭设脚手架的顺序应该从下往上进行，确保稳定性和安全性。
- 在吸收塔内部墙壁上安装水平横梁作为脚手架的基础。
- 上下脚手架之间连接采用可靠的连接件，如扣件等，以确保
整体结构的稳定。
4. 安全措施
- 在脚手架上设置防护栏杆和安全网，以防止人员从高处坠落。
- 为搭设脚手架的工人提供必要的防护装备，如安全帽、安全
带等。
- 定期检查脚手架的稳定性和承载能力，并进行维修和更换。
三、注意事项
1. 严格按照安全操作规程进行搭设，确保人员的安全。
2. 遵守相关法律法规，如固定液压扣件、脚手架的承重限制等。
3. 在搭设过程中，严禁擅自改变或移动脚手架结构，以免引发
安全事故。
四、总结
本方案提供了一种安全可靠的吸收塔内部安全脚手架搭设方案。
在搭设过程中，必须严格遵守安全操作规程，并采取相应的安全措施，以确保人员的安全和设备的正常运行。
吸收塔脚手架搭设方案
吸收塔脚手架搭设方案一、概述吸收塔是一种用于化工、制药等行业的设备，主要用于处理有机废气和有机废液。
在吸收塔的搭设过程中，为了保证施工的安全性和高效性，需要对搭设方案进行详细的规划和设计。
本文将介绍一种吸收塔脚手架搭设方案，旨在提供一种安全、可行的搭设方案。
二、搭设方案1.确定施工区域及安全措施:在搭设吸收塔的区域内，要确保无其他设备或人员同时进行施工，以减少施工过程中的安全隐患。
同时，在施工区域内设置警示标志，以提醒其他人员注意施工区域。
2.选取合适的脚手架类型:吸收塔的形状、高度和施工环境等因素决定了所需的脚手架类型。
一般情况下，可以选择支模脚手架、悬挑脚手架或合金钢管脚手架等类型。
3.测量吸收塔尺寸:在搭设吸收塔脚手架之前，需要对吸收塔的尺寸进行精确测量。
包括吸收塔的高度、宽度、长度等尺寸。
根据吸收塔的尺寸，确定脚手架的高度和横向跨度。
4.安装脚手架:根据测量的尺寸，按照搭设设计方案，安装脚手架。
首先，在地面上铺设好脚手架的基础框架，然后立起脚手架立柱，并用水平杆连接，形成一个稳定的框架。
接下来，根据吸收塔的高度和横向跨度，安装横向和纵向的主要承重杆、斜撑杆等，加强脚手架的稳定性。
在吸收塔的外部，可以设置临时平台，方便操作人员进行安装和维修工作。
临时平台通常由水平杆、斜撑杆、脚手板等组成，确保操作人员的安全和工作效率。
6.安装安全装置:在吸收塔的搭设过程中，还需要安装一些安全装置，如安全网、安全扶手、安全带等，以确保操作人员的安全。
7.检查和测试:在脚手架搭设完成后，需要进行检查和测试，确保脚手架的稳定性和安全性。
检查脚手架的连接部位是否牢固，测试整个脚手架的负荷能力，以保证吸收塔在使用过程中的安全性。
三、安全措施1.施工现场的保护:在搭设吸收塔脚手架的施工现场，应设置警示标志，进行防护及灯光提示，警戒线范围内任何人员都不得靠近。
确保现场的安全环境。
2.操作人员的安全:进行搭设吸收塔脚手架的操作人员需要接受专门的培训，并佩戴个人防护设备，如安全帽、安全带等，确保个人安全。
评审后-吸收塔内外脚手架搭设施工方案
重庆合川双槐电厂二期扩建工程吸收塔内外脚手架搭设及拆除施工方案编写：审核：批准：中电投远达环保工程有限公司合川项目部年月日重庆合川双槐电厂二期扩建工程吸收塔内外脚手架搭设及拆除施工方案编写：审核：批准：黑龙江恒泰建设集团有限公司双槐电厂项目部年月日目录1. 施工概况 (1)2. 依据的图纸、文件及标准 (1)3. 脚手架构造 (1)4. 施工准备 (3)5. 主要搭设程序 (3)6. 脚手架的拆除 (5)7. 质量标准 (5)脚手架安全稳定计算书 (8)吸收塔内外脚手架搭设及拆除1.施工概况重庆合川双槐电厂二期扩建工程，多污染物协同控制一体化工程（脱硫部分），吸收塔上部直径φ16.5m、下部直径φ19m，吸收塔顶标高44.5m。
现阶段吸收塔需要搭设的脚手架有：吸收塔内部施工脚手架、吸收塔外部施工脚手架。
2.依据的图纸、文件及标准2.1工程建设标准强制性条文《电力工程部分》2006版2.2电力建设安全工作规程DL5009.1---20022.3电力建设安全健康与环境管理工作规定2002-01-212.4建筑施工扣件式钢管脚手架安全技术规程JGJ130-20112.5建筑施工特种人员管理规定20082.6《火电厂烟气脱硫工程施工质量验收及评定规程》（DLT 5417-2009）2.7《建设工程安全生产管理条例》2000年1月30日发布并实施2.8火力发电建设工程启动试运及验收规程DL/T5437-20092.9总平面图、吸收塔安装图纸3.脚手架构造3.1吸收塔内部施工脚手架搭设①在吸收塔内部中心搭设6m×6m井字架，高度至塔内顶部以下0.5m处；井字架横向纵向均设置6排立杆，立杆间距均为1m，井字架四个立面设置剪刀撑。
②沿吸收塔内壁整圈搭设环形双排脚手架，高度至塔顶以下0.5m处；双排脚手架宽度1.5m，靠近筒壁立杆间距2m，内侧依次为1.68m、1.35m，脚手架每层高度1.8m，环形脚手架与塔中心的井字脚手架相连，使之更牢固稳定，注意小横杆要与塔壁留有至少150mm的间隙。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
7、脚手架的拆除
7.1、脚手架的拆除顺序与安装程序相反，由上而下，先拆除安全网、栏杆、脚手板、斜撑，再拆除小横杆、大横杆和立杆。遵循先绑者后拆、后绑者先拆的原则。一步一清，不准上下同时作业。连杆件随脚手架逐层拆除，严禁超前拆除，拆下的杆件及脚手板应用人上下传递或用滑轮和绳索运送而下。严禁从高空抛下，以防伤人和损害材料，拆下的各种材料工具应及时分类堆放，并运送到存放地点妥善保存。
5.1、现场作业准备及条件
5.1.1、施工人员持证上岗，经体检、培训合格。
5.1.2、施工作业指导书经审批合格，作业人员技安交底双签字。
5.1.3、施工现场道路畅通，照明良好，爬梯随脚手架同时搭设。
5.1.4、吸收塔周围基础回填夯实，所有搭设材料随工程进度一月前必须满足使用用量。
5.2、劳动力组织
5.2.1、根据工程情况成立一个架工班，班长一名，架子工十名。
施
工
技
术
方
案
作业指导书
第1页共7页
编写内容
1工程概况
2编制依据
3构造设计
4作业范围及工程量
5施工准备
6主要搭设程序
7脚手架的拆除
8注意事项
9质量标准脚手架的搭设技术要求允许偏差
10安全及文明施工
11附录
附录一：脚手架的搭设技术要求允许偏差一览表
附录二：吸收塔脚手架搭设构造设计
作业指导书
第2页共7页
1、工程概况
8.4、每搭完一步脚手架后，随时校正杆件的步距、纵距、横距及垂直偏差和水平偏差，使偏差不超标。
9、脚手架的搭设技术要求允许偏差（详见后附表一）
10、安全及文明施工
10.1、施工前应由技术人员进行安全交底，进行双签字，架子工经体检，待有效证件上岗，非本工程人员严禁操作。
10.2、进入施工现场应正确佩戴安全帽及胸卡，遵守安全施工的一般性要求。
10.9、脚手架负荷不得超过270kgf/m2。
10.10、脚手材料应随用随领，对未使用完的或拆下的脚手材料及时回收，清理检修并分类码放，加设垫木，采取防锈、防变形措施，并随时做到“工完料净场地清”。
10.11、搭设中及时剔除、杜绝使用变形过大的杆件和不合格的扣件。
10.12、在搭设、拆除过程中，如因临时停工，应采取临时措施保证架子的安全稳定性，防止倒塌。
4
脚手管
ф48×3.5×2000
根
1500
随工程随时
5
扣件
十字
只
6000
随工程随时
6
扣件
接头
只
600
随工程随时
7
扣件
转向
只
100
随工程随时
8
脚手板
50×250×2000
块
1000
随工程随时
9
安全网
大眼
㎡
800
随工程随时
10
铅丝
8-12#
kg
400
随工程随时
11
其它
随工程随时
作业指导书
第3页共7页
5、施工准备
5.2.2、工期要求：随吸收塔的壳体安装逐层搭设，在壳体安装前提前两天搭设完毕。
6、主要搭设程序
6.1、搭设流程为：架杆、板、扣件等领料、检查→基础检查、放线定位→铺设垫木→竖底层里外立杆→搭设扫地杆水平横杆→铺脚手板→绑扎护栏、斜梯→第三步三跨加装连杆件→张挂安全网→接第二层里外立杆→同以上4-9步搭设程序相同直至搭设完毕。
10.6、不得在脚手架上拉缆风，设置起重把杆，如确需要进行少量材料的垂直提运时，应时行验算，经主管部门的同意，采取必要的加固措施方可进行。
10.7、脚手架搭设及拆除应专人统一指挥，做到上下一致，动作协调，相互响应，在脚手板倒运时应设专人监护，应避免交叉高空作业，以防构件坠落或伤人。
10.8、脚手板应用铁丝及时绑牢，不得浮搁，严禁出现飞跳板、探头板。
控制
备注
方法
时机
1
未经安全技术交底，可能发生各类危害
每日班前会由班组长进行针对性的交底，明确每项安全控制措施的责任人。
R
P
2
作业现场行走，可能发生绊、跌危害
行走时,集中注意力,仔细观看道路;尽量走通道;严禁穿拖鞋、凉鞋、高跟鞋及带钉的鞋。清除人员常走通道上的障碍物，完善孔洞盖板的设置。
A
D
3
通过或逗留作业区，可能发生被坠落物打击危害
±7
±50
±100
中间档次用插入法
3
间
距
步距
纵距
横距
—
±20
±50
±20
钢板尺
4
纵向水平杆高差
一根杆的两端
—
±20
水平仪或水平尺
同跨内两根纵向水平杆高差
—
±10
5
双排脚手架横
向水平杆外伸
长度偏差
外伸500mm
－50
钢卷尺
作业指导书
第7页共7页
附图一：吸收塔脚手架搭设构造设计图
吸收塔多边形封闭双排脚手架设计尺寸表（m）
4.2、主要工程量及材料：沿吸收塔壳体内外侧周围搭设多边形封闭式双排脚手架，合计约40吨。吸收塔脚手架主要工程量及措施用料见下表：
序号
名称
规格型号
单位
数量
备注
1
脚手管
ф48×3.5×6000
根
500
随工程随时
2
脚手管
ф48×3.5×4000
根
60
随工程随时
3
脚手管
ф48×3.5×2500
根
1000
随工程随时
6.8、脚手板铺设，当搭到作业层时，将该层满铺脚手板，两板采用搭接，搭接长度20-30cm，搭接位置必须在小横杆上，最里面的一块离壁板15cm左右，距离不宜过大，当脚手板接头搭好后，依次向铺设方向绑扎12#-8#铁丝（当采用竹笆做脚手板时，应按其主筋垂直于大横杆方向铺设，且采用对接平铺，四个角应用直径1.2mm的镀锌丝固定在横杆上），作业层端部脚手板控头长度150mm为宜，翻脚手板应由两个从里往外按顺序进行。
10.3、严格按搭设顺序及工艺要求进行杆件的搭设，把好脚手搭设的“十二道关”。
10.4、搭设、拆除过程中应采取措施，划出工作区，标出警示标志，设专人监护，禁止非工作人员入内。
10.5、架子搭、拆时负责人一定要检查搭设人员精神状态，进行“三交”(即交任务、交技术、交安全)、“三查”（即查衣着、查精神状态、查三保），严禁酒后上班，高空作业必须及时正确系好安全带。
1.1新海电厂2×220MW燃煤锅炉烟气脱硫工程是由武汉凯迪电力股份有限公司总承包，建设一个投资低、运行维护费用经济合理、运行方便的副产品利用型烟气脱硫系统。
1.2、该工程包含烟气主流程系统和石灰乳制备系统及石膏处理系统两个辅助系统，共三个系统。其中烟气主流程系统为从11、12#炉后引风机出来的未处理烟气升压风机升压GGH加热器加热吸收塔脱硫处理GGH加热器加热烟囱。
1.3、本次安装的脚手架为吸收塔进行安装时所用脚手架，搭设在吸收塔筒体的内外侧，吸收塔筒体高为31.6m，脚手架的搭设需满足整个吸收塔安装的要求。
2、编制依据
2.1、《新海电厂脱硫工程施工组织设计》。
2.2、图纸：
《吸收塔制作图》武汉凯迪电力股份有限公司J0301。
2.3、引用技术规范及标准：
《建筑安装登高架设作业》；
《电力建设安全工作规程》（火力发电厂部分）DL/5009.1-2002;
《电力建设安全健康与环境管理工作规定》
3、构造设计
3.1、由于该脚手架服务对象为吸收塔圆形筒体，因此该脚手架设计为多边形封闭式双排脚手架（设计参数及形状见附图一）。
4、作业范围及工程量
4.1、作业范围为：吸收塔安装区域，占地面积约为200m2。
塔内侧脚手低于塔顶板0.4m左右。
作业指导书
第4页共7页
6.5、大小横杆的搭设：在同一步中，大横杆应四周交圈，相邻两横杆相互交错，横杆的底步距为1.6m，从第二步起每步高度为1.8m，大横杆一般置于立杆里侧，横杆搭设时离壳体及加强筋的内外壁距离不大于200mm，小横杆应贴近立杆布置，任何情况下均不得拆除贴近立杆的小横杆，小横杆布置在双立杆之间与大横杆连接，小横杆可根据脚手板的长度、宽度作相应调整，斜撑的搭设应随立杆、横杆等同步搭设，由于该脚手架为多边形封闭式双排脚手架，因此不设剪力撑，只在拉杆焊接的位置设置水平斜撑。
6.4、立杆搭设时，在每根立杆的底部放置底座或垫木，底座套管用外径57mm、壁厚3.5mm、长150mm钢管与下方底板边长150mm、厚8-10mm钢板焊接制成，垫木厚度不小于50mm，宽度200mm左右，长度大于500mm，并且立杆与垫木之间用厚度6mm以上的铁板垫上，在搭设第一层立杆时以6m与4m管交错搭设，先里后外，以避免相邻立杆的对接扣件在同一高度内，（相邻立杆的对接扣件错开距离不小于500mm），开始搭设立杆时，以立杆最低部紧贴地面搭设扫地杆，并每隔6跨设置一根抛撑，直至连杆件安装稳定后，方可根据情况拆除；连杆件设置为三步三跨，将小横杆直接焊在外加强筋上（设置时应尽量设置在吸收塔加强筋上），以后每层立杆的搭设以6m/层的高度向上涨接，外侧最顶脚手高度高出塔顶1.5m左右，
正确戴好安全帽，行走时绕开上方作业区域；下方设立隔离区，作业无关人员严禁入内。
A
D
4
高处行走，可能发生坠落
行走时注意力集中；平台、通道等装设标准的防护栏杆及挡脚板，孔洞设置盖板。
A
D
5
软梯上作业或上下软梯，可能发生坠落
