九年级物理第十六章第四节滑动变阻器教案
第四节变阻器教案
【教学目标】
一、知识与技能
1．了解变阻器的构造，在电路中的符号。
2．理解变阻器的工作原理。
3．通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法。
二、过程与方法
在探究变阻器的使用过程中，体验科学探究的方法。
三、情感态度与价值观
激发学生运用所学知识解释变阻器改变电阻的道理，产生动手操作使用变阻器的欲望。
【教学重、难点】
滑动变阻器的构造和原理以及滑动变阻器的使用方法。
【教学准备】
师：实物投影、电路示教版、灯泡、三节干电池、导线若干、铅笔芯（约10厘米长）、亮度可变台灯、电位器。
生：滑动变阻器、小灯泡3．8V、4．5V电源、开关、导线、实验报告单（共计12组，每4人一组。
）
【教学过程】
一、创设情景，实验引入
师：展示连接的灯泡电路。
由一节电池改为两节电池串联供电，观察灯泡亮度变化，回答这个现象说明了什么？
生：电压改变，电路中的电流就会改变。
师：再出示调光台灯，演示调光台灯亮度的变化情况，引导学生观察然后思考：引起灯泡亮度变化的原因？
二、展开新授
（一）变阻器的工作原理
师：要解释台灯亮度的变化，我们看下面的实验：在电路中加入一段铅笔芯，在一端自由移动金属夹，使连入的铅笔芯长度改变，观察现象
生：讨论交流。
改变铅笔芯的长度，使其电阻变化，
从而改变了电路中的电流。
师：（总结）利用金属夹在铅笔芯上移动来改变电阻
就构成了一个简单的变阻器。
变阻器一般分为滑动变阻
器和变阻箱两类，重点学习滑动变阻器。
师：展示滑动变阻器实物，点拨：实验室所用的变
阻器也是通过改变接入电路中电阻线的长度来改变电阻
的器件。
板书原理。
（二）学习正确使用滑动变阻器
1．变阻器结构的学习
师：观察实验台上的变阻器，完成活动一：认识滑动变阻器（展示活动内容）
（1）滑动变阻器的构造。
（2）电阻丝什么位置的绝缘漆被刮去了？为什么要刮去？
（3）铭牌标注的两个数字表示什么物理意义？
生：观察并回答
（板书）结构：瓷筒、电阻线、金属棒、金属滑片、4个接线柱
电路元件符号：
2．用变阻器改变灯泡的亮度
师：现在我们一起探究如何用变阻器改变小灯泡的亮度。
出示探究问题：
活动二用变阻器改变灯泡的亮度，设计实验，思考下面的问题
1．要改变通过灯泡的电流大小，变阻器应与灯泡串联还是并联？完成电路图。
2．变阻器上有4个接线柱，连入电路时可能有几种接法？
3．这些接法是否都能起到改变电路中电流的作用？
生：思考讨论前两问，然后师生矫正。
师：在学生明确第二问答案后，将全班学生分成两大组进行实验探究，提示滑片先放中间。
分析交流：实验发现，正确连入变阻器的方法是。
移动变阻器的滑片，阻值不变的连接是。
师生总结，板书：变阻器连接要一上一下，同上同下阻值不变化。
师：移动滑片，变阻器连入电路的阻值如何变化呢？展示探究问题
活动三 1．为防止刚接通电路时电流过大损坏电路元件，应把滑片置于阻值处，即下方接线柱（远离还是靠近）。
2．在滑片移动过程中，每种连接中连入电路的电阻如何变化？有无规律可循？设计一个实验表格，如图所示。
学生分成两大组进行实验探究。
交流评价：各小组分别结合各自的实验结果相互讨论，共同归纳。
师：在生活中有哪些地方应用了变阻器？试举例说明。
生：举例，电视、收音机的音量调节器等。
师：补充介绍，展示电位器。
三、小结
学生谈本节课的收获和疑惑。
四、思考练习
1．在本次实验探究中你经历了哪些环节？
2．试写本次实验的探究报告。
3．节后练习
五、板书设计
第四节变阻器
1．原理：利用改变连入电路中电阻线长度来改变电阻，从而改变电流。
2．结构：瓷筒、电阻线、金属棒、金属滑片、接线柱等。
3．符号：
4．使用：
①变阻器连接要一上一下，同上同下阻值不变化。
电阻变化的接法有4种。
②滑片越靠近下端的接线柱，接入电路的电阻越小。
六、教学反思
教学中尽可能让学生讨论交流，教师起提示引导作用。
为节约时间，进行分组实验，学生汇报实验结果，让学生去分析总结。

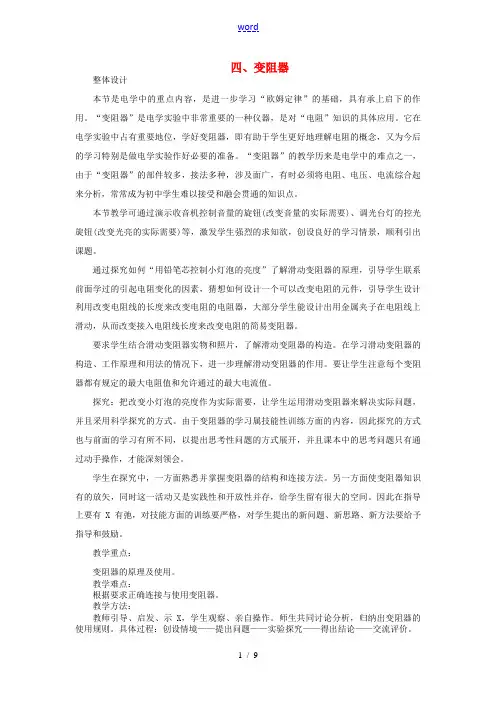

九年级物理全册 第十六章 第四节 变阻器教学设计 (新版)新人教版 教案
四、变阻器整体设计本节是电学中的重点内容，是进一步学习“欧姆定律”的基础，具有承上启下的作用。
“变阻器”是电学实验中非常重要的一种仪器，是对“电阻”知识的具体应用。
它在电学实验中占有重要地位，学好变阻器，即有助于学生更好地理解电阻的概念，又为今后的学习特别是做电学实验作好必要的准备。
“变阻器”的教学历来是电学中的难点之一，由于“变阻器”的部件较多，接法多种，涉及面广，有时必须将电阻、电压、电流综合起来分析，常常成为初中学生难以接受和融会贯通的知识点。
本节教学可通过演示收音机控制音量的旋钮(改变音量的实际需要)、调光台灯的控光旋钮(改变光亮的实际需要)等，激发学生强烈的求知欲，创设良好的学习情景，顺利引出课题。
通过探究如何“用铅笔芯控制小灯泡的亮度”了解滑动变阻器的原理，引导学生联系前面学过的引起电阻变化的因素，猜想如何设计一个可以改变电阻的元件，引导学生设计利用改变电阻线的长度来改变电阻的电阻器，大部分学生能设计出用金属夹子在电阻线上滑动，从而改变接入电阻线长度来改变电阻的简易变阻器。
要求学生结合滑动变阻器实物和照片，了解滑动变阻器的构造。
在学习滑动变阻器的构造、工作原理和用法的情况下，进一步理解滑动变阻器的作用。
要让学生注意每个变阻器都有规定的最大电阻值和允许通过的最大电流值。
探究：把改变小灯泡的亮度作为实际需要，让学生运用滑动变阻器来解决实际问题，并且采用科学探究的方式。
由于变阻器的学习属技能性训练方面的内容，因此探究的方式也与前面的学习有所不同，以提出思考性问题的方式展开，并且课本中的思考问题只有通过动手操作，才能深刻领会。
学生在探究中，一方面熟悉并掌握变阻器的结构和连接方法。
另一方面使变阻器知识有的放矢，同时这一活动又是实践性和开放性并存，给学生留有很大的空间。
因此在指导上要有X有弛，对技能方面的训练要严格，对学生提出的新问题、新思路、新方法要给予指导和鼓励。
教学重点：变阻器的原理及使用。

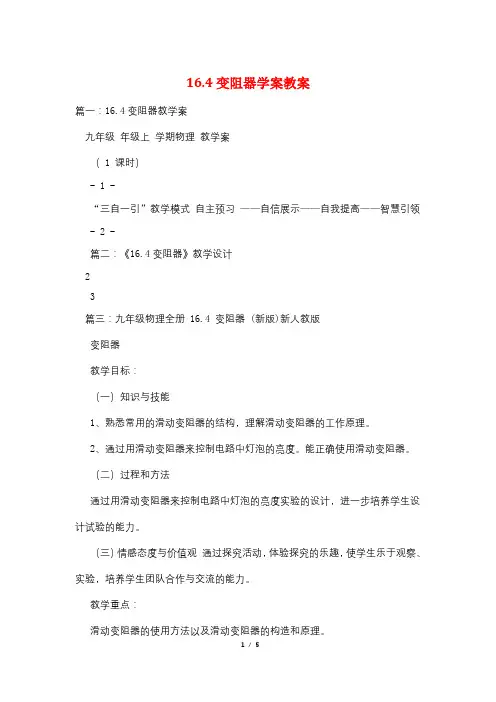

16.4变阻器学案教案
16.4变阻器学案教案篇一：16.4变阻器教学案九年级年级上学期物理教学案（ 1 课时）- 1 -“三自一引”教学模式自主预习——自信展示——自我提高——智慧引领 - 2 -篇二：《16.4变阻器》教学设计23篇三：九年级物理全册 16.4 变阻器 (新版)新人教版变阻器教学目标：（一）知识与技能1、熟悉常用的滑动变阻器的结构，理解滑动变阻器的工作原理。
2、通过用滑动变阻器来控制电路中灯泡的亮度。
能正确使用滑动变阻器。
（二）过程和方法通过用滑动变阻器来控制电路中灯泡的亮度实验的设计，进一步培养学生设计试验的能力。
（三）情感态度与价值观通过探究活动，体验探究的乐趣，使学生乐于观察、实验，培养学生团队合作与交流的能力。
教学重点：滑动变阻器的使用方法以及滑动变阻器的构造和原理。
教学难点：滑动变阻器的使用方法。
教学方法：实验法、探究法、讨论法教学用具：多媒体、滑动变阻器、可调台灯、电位器、铅笔芯、灯座、小灯泡、3V电源、开关、导线。
教学过程：（一）引入新课实验演示：教师出示调光台灯实物，并当堂演示调光台灯亮度的变化，并引导学生观察的同时提出问题：1、这种台灯与其它的台灯有什么不同的地方？2、调节旋钮，台灯的亮度有什么变化？3、它能够改变亮度的原理是怎样的？（二）新课教学1、变阻器原理的学习（1）提出问题教师引导：灯泡亮度的变化是由通过的电流变化引起的，而电流的变化则是由电阻的变化引起的。
启发学生猜想：调光台灯的电阻变化是由改变导体电阻的什么因素引起的？（2）实验探究用铅笔芯使电路中的电流连续的变化。
如图所示，在导线间夹入一段铅笔芯，使一端在铅笔芯上自由滑动，通过改变接入电路中铅笔芯的长度来改变接入电路中的电阻大小，观察并记录小灯泡的亮度变化，并加以比较。
（3）交流评价让学生动手完成并在小组相互交流，归纳筛选出结果：改变导体的长度能改变小灯泡的亮度。
我们学习一种能改变电阻的器件──变阻器。
其实，实验室所用的变阻器也是通过改变接入电路中电阻线的长度来改变电阻的器件。
人教版物理九年级全一册第十六章第4节《变阻器》精品教案
人教版物理九年级全一册第十六章第4节《变阻器》精品教案教学目标：知识与技能：（1）了解变阻器的构造、在电路中的符号，理解变阻器的工作原理。
（2）通过实际动手掌握滑动变阻器的使用技能。
过程与方法：（1）在探究变阻器原理的过程中，培养观察能力、分析能力（2）在学习滑动变阻器使用的过程中，用推理再实验验证的方法，体验物理实验意义。
情感、态度与价值观：（1）关注生活中的物理，感受科学技术对人类生活的影响。
（2）体验通过实验验证推论正确性的乐趣。
（3）通过探究活动,体验探究的乐趣,培养学生的团队合作与交流的能力。
让学生建立将物理知识应用于生活的意识。
教学重点滑动变阻器的使用方法。
教学重点滑动变阻器的构造和原理。
教学准备：电源、削制好的铅笔芯、开关、电流表、电灯、小金属夹、滑动变阻器、导线、调光台灯、收音机等。
教学过程：1.新课导入教师用一个普通的调光台灯和一台收音机进行实物展示。
通过问题“为什么台灯的灯光强弱和收音机的音量会发生变化”来激发学生的学习兴趣和增强学生的求知欲。
2.探究变阻器的原理师：以台灯为例大家想一下，这个调光台灯的亮度为什么会发生变化呢？生：因为电流变化引起了亮度的变化，师：那么电流的变化是什么引起的呢？生：电压或电阻。
师：那怎样改变电压？生：可以改变电池的节数来改变电压。
师：说的很好，那么要怎么改变电阻呢？引导学生回忆上节课的内容生：改变导体的材料、长度、横截面积和温度师：那么大家来讨论一下，以上这些因素哪个更容易更简捷来控制电阻，而且还要实现电流的连续变化呢？通过师生的共同讨论得出猜想：改变导体的长度是引起电流连续变化的简捷途径。
师：那么到底能不能通过改变接入导体的长度来改变电阻，使电流连续变化呢？下面请同学们利用电源、削制好的铅笔芯、小金属夹开关、电流表、电灯、导线、来设计一个简单的调光灯，进而验证一下自己的猜想。
让学生自主探究。
指导学生进行实验，让学生感知通过改变铅笔芯接入电路的长度，可以简便地改变电路中的电流，使调光灯的亮度连续可调。
人教版物理九年第16章第4节《变阻器》教案
人教版物理九年第16章第4节《变阻器》教案一、教学内容本节课选自人教版物理九年级第16章第4节，主要内容包括：变阻器的定义、原理、种类及在电路中的应用。
具体涉及教材的章节如下：1. 第十六章第四节：变阻器的概念及原理。
2. 第十六章第五节：变阻器的种类及连接方式。
3. 第十六章第六节：变阻器在电路中的应用。
二、教学目标1. 让学生了解变阻器的定义、原理、种类，掌握变阻器在电路中的应用。
2. 培养学生动手操作、观察、分析、解决问题的能力。
3. 培养学生的团队合作精神，提高学生的沟通与交流能力。
三、教学难点与重点1. 教学难点：变阻器原理的理解，变阻器在电路中的应用。
2. 教学重点：变阻器的定义、种类，变阻器的连接方式。
四、教具与学具准备1. 教具：演示用变阻器、电流表、电压表、导线、电池等。
2. 学具：每组一个变阻器、电流表、电压表、导线、电池等。
五、教学过程1. 实践情景引入（5分钟）利用一个简单的电路，展示变阻器的作用，引导学生观察、思考。
2. 知识讲解（15分钟）（1）介绍变阻器的定义、原理。
（2）讲解变阻器的种类及连接方式。
（3）分析变阻器在电路中的作用。
3. 例题讲解（10分钟）通过一个具体实例，讲解变阻器在电路中的应用，引导学生学会分析问题。
4. 随堂练习（10分钟）让学生动手操作，连接一个含有变阻器的电路，观察并记录电流、电压的变化，培养学生的动手能力。
5. 小组讨论（10分钟）六、板书设计1. 变阻器的定义、原理。
2. 变阻器的种类、连接方式。
3. 变阻器在电路中的作用。
七、作业设计1. 作业题目：（1）解释变阻器的原理。
（2）列举三种变阻器的种类，并说明其连接方式。
（3）设计一个含有变阻器的电路，并说明其作用。
答案：（1）变阻器的原理是改变电阻丝的长度，从而改变电阻值。
（2）三种变阻器：滑动变阻器、旋转式变阻器、数字式变阻器。
连接方式：串联、并联。
（3）示例：一个简单的照明电路，通过变阻器调节亮度。
人教版物理九年级第十六章第四节《变阻器》教学设计
1.培养学生对物理学科的兴趣，激发学习热情，形成积极主动的学习态度。
2.培养学生勇于探索、严谨治学的科学精神，树立实践是检验真理的唯一标准的观念。
3.增强学生环保意识，认识到物理知识与环境保护的密切关系，培养节能降耗的观念。
4.培养学生遵守实验操作规程，关爱生命，珍惜资源，养成良好的实验习惯。
2.设计一个简单的电路图，包括一个电源、一个用电器、一个开关和滑动变阻器，要求能够通过滑动变阻器调节电路中的电流。
3.利用家庭废旧物品制作一个简易的变阻器，并描述其制作过程及工作原理。
4.结合生活实际，举例说明至少三种不同场合下变阻器的应用，并简要分析其作用。
5.完成课后练习题，巩固变阻器相关知识。
三、教学重难点和教学设想
（一）教学重难点
1.理解变阻器的原理和作用，掌握变阻器在电路中的应用和接法。
2.学会使用变阻器调节电路中的电流，并能通过实验探究电流与电阻之间的关系。
3.正确区分和选用滑动变阻器和旋转变阻器，了解它们的结构、原理及特点。
（二）教学设想
1.教学方法：
-采用启发式教学，引导学生通过观察、实验、分析等方法，自主发现变阻器的原理和作用。
人教版物理九年级第十六章第四节《变阻器》教学设计
一、教学目标
（一）知识与技能
1.理解变阻器的定义、原理和作用，掌握变阻器在电路中的应用和接法。
2.学会使用变阻器调节电路中的电流，并能通过实验探究电流与电阻之间的关系。
3.了解滑动变阻器和旋转变阻器两种常见变阻器的结构、原理和特点，能正确选用和操作。
4.能够运用变阻器知识解释日常生活中的相关现象，培养学以致用的能力。
-帮助学生建立变阻器与生活实际的联系，提高学以致用的能力。

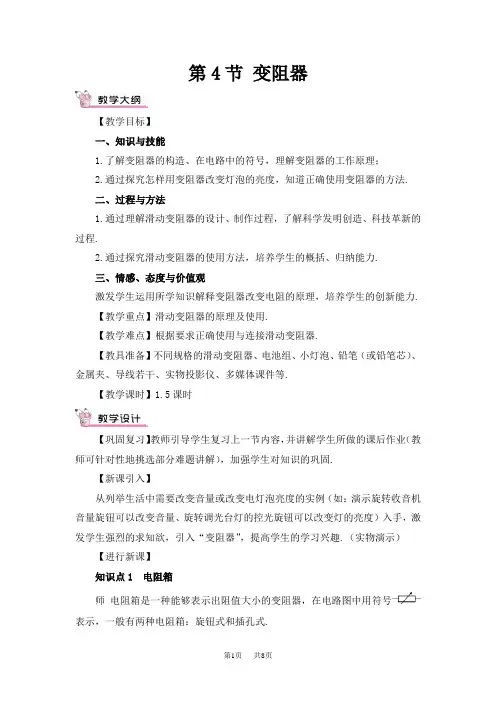

初中九年级物理：第4节变阻器教案
第4节变阻器【教学目标】一、知识与技能1.了解变阻器的构造、在电路中的符号，理解变阻器的工作原理；2.通过探究怎样用变阻器改变灯泡的亮度，知道正确使用变阻器的方法.二、过程与方法1.通过理解滑动变阻器的设计、制作过程，了解科学发明创造、科技革新的过程.2.通过探究滑动变阻器的使用方法，培养学生的概括、归纳能力.三、情感、态度与价值观激发学生运用所学知识解释变阻器改变电阻的原理，培养学生的创新能力.【教学重点】滑动变阻器的原理及使用.【教学难点】根据要求正确使用与连接滑动变阻器.【教具准备】不同规格的滑动变阻器、电池组、小灯泡、铅笔（或铅笔芯）、金属夹、导线若干、实物投影仪、多媒体课件等.【教学课时】1.5课时【巩固复习】教师引导学生复习上一节内容，并讲解学生所做的课后作业（教师可针对性地挑选部分难题讲解），加强学生对知识的巩固.【新课引入】从列举生活中需要改变音量或改变电灯泡亮度的实例（如：演示旋转收音机音量旋钮可以改变音量、旋转调光台灯的控光旋钮可以改变灯的亮度）入手，激发学生强烈的求知欲，引入“变阻器”，提高学生的学习兴趣.（实物演示）【进行新课】知识点1 电阻箱师电阻箱是一种能够表示出阻值大小的变阻器，在电路图中用符号表示，一般有两种电阻箱：旋钮式和插孔式.(1)旋钮式：①使用方法：将电阻箱的两个接线柱连入电路中，调节四个旋钮就能得到0~9999Ω之间的任意整数电阻值.②读数方法：将各旋钮对应的小三角指的数字乘以面板上标记的倍数，然后加在一起就是电阻箱连入电路中的阻值.如图所示是一电阻箱的实物图，该图的示数为3×1000Ω+6×100Ω+0×10Ω+8×1Ω=3608Ω.(2)插孔式：①使用方法：插孔式电阻箱的盖上有一排铜块，铜块间有插孔，孔里插有铜塞，插孔下相邻的两个铜块间有电阻线相连.当铜塞插在孔里，就把相邻的两个铜块连在一起，电流就从铜块上通过.当铜塞拔出时，电流通过插孔下面的电阻线，拔出的铜塞越多，连入电路的电阻越大.②读数方法：每个插孔下的电阻线的电阻值都标在插孔旁边.只要把未插入铜塞的插孔旁的数值加在一起，就是接入电路的电阻值.如图所示，将20Ω和50Ω上方的铜塞拔出，其连入电路中的电阻值就是20Ω+50Ω=70Ω.课堂演练完成本课时对应课堂练习.知识点2 滑动变阻器1.探究滑动变阻器的工作原理师请大家自己动手设计电路图将台上的仪器（干电池、灯泡、铅笔芯、开关、导线）连接起来，之后观察灯泡是否会亮，有什么办法可以改变灯泡的亮度？学生将电路连接起来，在探讨改变亮度的问题上很多学生都能够想到改变电压的大小、电阻的大小，但是改变的方法有所不同，有的学生说可以改变干电池的个数，有的学生想到改变电阻丝（铅笔芯）的长度.教师给予适当的引导，告诉学生实际生活中电源的电压220V是确定的，不能改变的，所以只能改变电阻（铅笔芯）的长度.学生动手连接电路，并将连接铅笔芯的导线一端固定，并使另一端滑动，观察灯泡的亮度与接入的铅笔芯的关系.学生思考后回答：连入电路的铅笔芯越长，灯越暗，连入电路的铅笔芯越短，灯越亮.教师总结：电源的电压不变，铅笔芯越长，电阻大，电流小；铅笔芯越短，电阻小，电流大，所以通过改变铅笔芯在电路中的长度来改变电阻，从而改变电路的电流，这就是滑动变阻器的原理.板书：滑动变阻器原理：通过改变连入电路的电阻线的长度→改变电阻→改变电流.2.探究滑动变阻器的结构师请同学们思考如何将一个长电阻线逐步改装成一个滑动变阻器？生：这需要知道滑动变阻器的构造.师同学们回答得很好，在讨论滑动变阻器的构造之前，需要解决以下几个问题：问题1：选择何种材料的导线？——镍铬合金线为使滑动变阻器调节的范围更大，我们还需更长的电阻线，应该选择什么材料最合适？教师给出几种长1m、横截面积1mm2的金属导线在20℃时的电阻值：铜(0.017Ω)、铝(0.027Ω)、铁(0.096Ω)、锰铜(0.44Ω)、镍铬合金(1.1Ω)，让学生进行讨论.最后得出结论：相同长度和横截面积的条件下，镍铬合金的电阻比较大，滑片移动相同距离时，改变的电阻大.问题2：导线太长怎么办？——绕成线圈有同学指出解决办法是将导线绕成线圈，有的同学说，平时我们见到的缝纫机线、弹簧就是这样的.（引导：导线较软，线圈没有支架，容易散乱.）问题3：支架的材料？——绝缘材料（瓷筒）师选作支架的物体材料，是导体还是绝缘体？生：绝缘体.师众多的绝缘材料，用什么材料较好呢？生：硬纸筒，圆木棒，塑料棒（没有同学提到瓷筒）.师很好，这些绝缘材料都可以做支架.但同学们注意，如果用这些材料作变阻器线圈支架的话，它也有缺点，比如，线圈中通过的电流较大时，因导体发热，容易出现什么不好的结果？生：会烧起来.师同学们继续找既能绝缘，又不会出现因电流过大而引发事故的绝缘材料.师生共同讨论后，最终确定用瓷筒.问题4：线圈短路时怎么办？——涂油漆绝缘师紧密排绕的镍铬合金线线圈横向之间会导电，怎么解决这个问题？生：用塑料绝缘.师塑料、油漆等绝缘都可以，但塑料绝缘比油漆绝缘线圈占用的空间大，所以常用油漆绝缘.问题5：怎样改变镍铬合金线的长度？——滑片教师引导学生回忆刚才做的实验，导线一端在铅笔芯上自由滑动.（多媒体演示滑动变阻器的滑片和金属杆）问题6：滑片靠在绝缘油漆上，不能跟镍铬合金线接触时怎么办？——将与滑片接触的镍铬合金线绝缘油漆刮掉.问题7：连接导线夹的导线→金属棒（固定滑片）问题8：为了使之连入电路→加接线柱.接着介绍滑动变阻器的结构示意图.板书：滑动变阻器的结构：电阻丝绕成的线圈、绝缘瓷筒、金属棒、滑片.结构示意图：在电路图中的符号：3.探究滑动变阻器的正确接法师同学们现在可以设计电路，进行实验，在设计和实验过程中弄清下列问题：（用多媒体播放）（1）滑动变阻器有4个接线柱，接入电路时，如果只需接两个，共有几种接法？(2)滑动变阻器哪两个接线柱之间的电阻是不变的？(3)滑动变阻器哪两个接线柱之间的电阻很小，几乎为零？(4)移动滑动变阻器的滑片，哪两个接线柱之间的电阻会随之改变？向哪个方向移动时电阻变大？(5)要使灯泡和变阻器中的电流大小相同，滑动变阻器应该与灯泡串联还是并联？（6）要能改变电路中电流的大小，应使用滑动变阻器的哪两个接线柱？（7）要使灯泡由暗变亮，接通电路前应将滑动变阻器滑片放到什么位置上？实验探究：首先设计出实验电路，接着根据各自制定的计划进行操作.学生操作，教师巡视指导各实验小组的实物连接.实验结束后，各组进行交流，提出发现的问题.师下面请同学们说说你们的收获吧.生1：把A、B或C、D两个接线柱串联接入电路时，灯泡的亮度都不变，说明AB间和CD间的电阻都不变；但是接C、D时灯很亮，说明CD间电阻很小，几乎为零；接AB时灯很暗，说明AB间的电阻很大.生2：要想控制电路中电流的大小，改变小灯泡的亮度，滑动变阻器必须串联接入电路，并使用“一上、一下”两个接线柱.生3：要使灯由暗变亮，接通电路前就应将滑动变阻器滑片放在电阻最大的位置上.但我发现有的组和我们不一样，我们在最左（A）端，他们在最右（B）端，难道最大值位置有两个吗？生4：我也发现了使灯由暗变亮有的从左向右滑，有的从右向左滑.师大家先别着急，我们先请一位同学上台将你们滑动变阻器不同的连接情况画在黑板上.教师引导学生仔细观察比较各组变阻器的连接情况，分析产生区别的原因，进一步弄清滑动变阻器的使用规则及方法.教师总结：滑动变阻器阻值的最大位置及滑片的移动方向，都与变阻器的连接情况有关.如图，如果使用接线柱CA或DA，则电阻丝AP段被接入电路，这时电阻值最大的位置是滑片P应在B端，滑片从B端向A端滑动时，电阻逐渐减小，电流逐渐变大，灯泡由暗变亮；如果使用接线柱CB或DB，则电阻丝PB部分被连入电路，电阻最大值的位置就应是滑片P在A端，而要使灯由暗变亮，滑片要从A端向B端滑动.板书：滑动变阻器的正确接法：上、下各接入一个接线柱，串联在电路中.4.滑动变阻器的铭牌师请同学们思考一下，滑动变阻器滑片上还有一个铭牌，上面写有“50Ω1.5A”是什么意思呢？教师组织学生交流讨论，并积极发言.生1：“50Ω”可能是说这个滑动变阻器的阻值变化范围是0~50Ω，它的最大电阻值就是50Ω.生2：“1.5A”应该是说它能通过1.5A的电流.师同学们分析的很正确.滑动变阻器铭牌上标出的是滑动变阻器的“最大阻值”和允许通过的“最大电流”.因此在使用滑动变阻器的时候要注意以下规则：板书：使用滑动变阻器的注意事项：（1）电路中的电流不能超过滑动变阻器允许通过的最大电流；（2）使用前应将滑片调到阻值最大端.例题教师用多媒体展示练习册中对应题目，先让学生思考，后讲解.5.变阻器的应用师在电路中，变阻器的作用主要是通过调节其电阻值，改变电路中的电流.滑动变阻器一般只在实验室中应用.有些家用电器音量调节的器件也是一种变阻器，通常称为电位器，如教材P70页图16.4-5是一种电位器的结构图,它通过机械式旋钮调节阻值的大小.电位器也可以用在其他电器上，例如，可调亮度的电灯，可调温度的电热毯、电饭锅，等等.下面请同学们在课后通过上网查阅资料了解更多有关变阻器应用的知识.课堂演练完成本课时对应课堂练习.【课堂延展】滑动变阻器和电阻箱的主要异同点：（多媒体展示）【教师结束语】这节课我们学习了能改变电阻大小的装置——滑动变阻器，它的原理是通过改变接入电路中导体的长度来改变电阻大小的，其构造是把较长的涂有绝缘漆的电阻丝绕在瓷筒上，并在滑片与电阻丝接触的地方，将绝缘漆刮去，使滑片与电阻丝接触良好.变阻器也有规格，我们使用时不能超出其规格使用，所以使用前要观察滑动变阻器的铭牌.实际变阻器接入电路时，只需要两个接线柱即可，一般采用“一上一下”的方式，开关闭合前，变阻器调到阻值最大的位置，以保护电路，不至于电流过大.课后作业完成本课时对应课后练习.1.本节课采用探究性教学与多媒体教学相结合的教学方法，改变了以往以老师教学生听为主的传统教学方法，从根本上调动了学生学习的积极性，提高了学生学习的兴趣，大部分学生都能够积极参与思考，参与探究实验，从课后学生的反馈来看，学生基本上能够懂得滑动变阻器的工作原理以及正确使用滑动变阻器的方法.2.本节课的教学充分体现了学生的主体地位，让学生带着问题去设计实验和探究，让学生沿着科学探究的途径，去体验人类认识自然的过程，激发了学生强烈的求知欲望，同时培养了学生的合作精神和科学素养.3.考虑到学生的智力水平、动手能力以及知识结构的不同等原因，因此，到实验室后对学生的座位重新做了编排，把物理成绩好的跟差的分在同一小组，把动手能力强的跟相对较弱的学生分在同一小组，这样更加有利于调动学生的积极性和参与度，发挥小组合作的精神.4.由于变阻器的学习属于技能性训练，因此探究的方式也与前面的学习有所不同，以提出思考性问题的方式展开，并且课本中的思考题只有亲自动手操作，才能深刻体会，所以对学生实验过程中出现的错误要及时纠正，要提醒学生把滑片置于电阻最大位置，然后再合上开关，移动滑片，观察灯泡亮度的变化判断接入电路电阻的大小的变化，让学生学会正确使用滑动变阻器.。
人教版物理九年级全一册：16.4变阻器-教案
连接电路（2min）S:改变电池节数S:更换不同材料电阻丝，改变电阻S:串联定值电阻S:改变接入电路中铅笔芯的经过一圈一圈的电阻丝教学反思在这节课中，我充分利用了多媒体辅助教学的手段，引导学生探究、分析、归纳、上网、练习，整节课让我感觉内容紧凑、师生互动氛围浓，学生探究欲望强，但也存在一些不足之处，现就这节课的构思、教法及不足反思如下。
在教学过程中我发现对于一种仪器要讲清楚它的构造、原理、作用并不难，关键是怎样使学生在较短的时间里由认识到使用？我认为必须要让学生积极参与探究这样才能加深学生的记忆。
为了能让学生积极参与学习，课前我用大家常见的调光台灯和调音收音机来引课，学生通过观察实验思考问题激发学生学习兴趣。
为了验证猜想小组合作用所给的器材验证自己的猜想，体现了物理是以实验为基础的学科。
通过实验我们发现改变电压和改变电阻都能够改变灯泡的亮度，为了继续探究引出课题“变阻器（滑动变阻器）”。
由于学生对变阻器不熟悉，所以我发了一些变阻器让学生观察并结合课本上内容小组合作完成导学案上的问题，这样学生对比实物发现挂掉了绝缘层，很快就能发现问题，比光看书回答问题效果好得多。
通过自主学习回答问题这个环节强化学生对新的教学元件的认识。
随后我将滑动变阻器的使用及原理全部抛给学生，让学生根据导学案上的表格自己探究。
在电路比较完全的情况下，放手发动学生，就是学生连接错误也有自己更正的机会，况且学生连接错误时我可以拍视频用于评估交流，总结经验。
这样就能真正实现让学生在探索中提高、在疑问中进步并且从问题中总结出正确的使用方法和作用以及原理，本堂课最成功之处是分析实验中学生存在的问题，通过问题找出正确使用滑动变阻器的方法以及原理和注意事项。
随后我让学生利用仿真实验软件连接电路来总结滑动变阻器的原理、使用方法以及注意事项。
随后再次展示课前的调光台灯，学生很快发现台灯两端电压没变，旋钮式一个滑动变阻器，它靠改变电阻来改变亮度。
人教版初中物理九年级第十六章电压电阻第四节变阻器教案
教案：人教版初中物理九年级第十六章电压电阻第四节变阻器一、教学内容本节课的教学内容主要包括变阻器的原理、结构、种类及其在电路中的应用。
教材的章节为人教版初中物理九年级第十六章电压电阻第四节，具体内容包括：1. 变阻器的原理：通过改变接入电路的电阻线的长度，从而改变电阻的大小。
2. 变阻器的结构：滑动变阻器、电阻箱、电位器等。
3. 变阻器的种类：线性变阻器、非线性变阻器。
4. 变阻器在电路中的应用：调节电路中的电流、电压，实现对电路的调节和控制。
二、教学目标1. 了解变阻器的原理、结构、种类及在电路中的应用。
2. 学会使用变阻器进行电路的调节和控制。
3. 培养学生的动手操作能力和观察能力，提高学生的实验技能。
三、教学难点与重点1. 难点：变阻器的原理及其在电路中的应用。
2. 重点：变阻器的结构、种类及其特点。
四、教具与学具准备1. 教具：变阻器、电路图、电源、导线、灯泡等。
2. 学具：学生实验套件、实验记录表等。
五、教学过程1. 实践情景引入：展示一个使用变阻器的电路，让学生观察并描述其作用。
2. 讲解变阻器的原理：通过PPT或黑板，讲解变阻器的工作原理。
3. 展示变阻器的结构：展示不同种类的变阻器，让学生了解其结构特点。
4. 实验操作：引导学生进行实验，使用变阻器调节电路中的电流、电压，观察实验现象。
6. 练习与巩固：布置随堂练习题，让学生巩固所学知识。
六、板书设计1. 变阻器的原理：改变电阻线的长度，改变电阻的大小。
2. 变阻器的结构：滑动变阻器、电阻箱、电位器等。
3. 变阻器的种类：线性变阻器、非线性变阻器。
4. 变阻器在电路中的应用：调节电路中的电流、电压，实现对电路的调节和控制。
七、作业设计1. 请描述变阻器的工作原理。
2. 请列举两种常见的变阻器，并说明其特点。
3. 请画出一个使用变阻器的电路图，并说明其作用。
答案：1. 变阻器的工作原理是通过改变电阻线的长度，从而改变电阻的大小。
2. 常见的变阻器有滑动变阻器和电阻箱。
2022年九年级物理全册第十六章电压电阻第4节变阻器教案3新版新人教版
第4节变阻器【教学目标】（一）知识与技能1．知道滑动变阻器的构造和作用，理解变电阻的工作原理．2．会识别滑动变阻器规格，知道滑动变阻器所标规格的含义，会把滑动变阻器连入电路使之改变电路中电流及用电器两端的电压流．3．知道电阻箱用途，会读出电阻箱示数．知道变阻器和变阻箱电阻变化的区别和特点．（二）过程与方法1、通过对电阻丝从长短、粗细、材料等方面进行改装自主创造设计，感知创造设计的一般方法，体会滑动变阻器的原理。
2、通过探究滑动变阻器连接方法的实验，体验并总结改变滑动变阻器连入电路中电阻大小的方法和规律。
3、通过连续改变电流的实验，进一步加深理解电阻在电路中的作用。
（三）情感态度与价值观目标通过滑动变阻器的设计和学习过程，培养学生解决问题，探究和创新能力，培养学生基本的科学素养。
【教学重点】理解滑动变阻器工作的原理【教学难点】会把滑动变阻器正确连入电路使之改变电路中电流及用电器两端的电压。
【教法与学法】变阻器的教学属于实验仪器的教学。
本节课拟采用演示实验及学生分组实验相结合的方法。
【课前准备】干电池3节、小灯泡(灯座)、开关各1只、导线若干、滑动变阻器、调光灯一台、电位器、滑动变阻器；多媒体课件。
【教学时间】1课时【教学过程】（一）引入新课生活经验：（1）听收音机，调节音量控制按扭，音量发生变化．为什么调节音量开关时，喇叭音量会变化？（2）旋电视机的亮度旋钮，荧光屏上的图像会变明或变暗．（3）一幕话剧开始了，剧场里的照明灯由亮变暗；而结束时又有暗变亮。
（４）调光台灯。
上述生活中例子，都有一个相当于滑动变阻器的元件．这节我们就研究它的作用、构造、原理及使用方法．课题：16.4变阻器（二）进行新课1、变阻器的工作原理和作用问题：自己动手设计电路图将干电池、灯泡、铅笔芯、开关、导线连接起来，之后观察灯泡是否会亮，有什么办法可以改变灯泡的亮度。
下面请学生自己动手连接电路，并将连接铅笔芯的导线一端的夹子固定，移动另一端的夹子，观察灯泡的亮度与接入的铅笔芯的关系。
人教版九年级物理全一册16.4 变阻器教案
《变阻器》教案设计一、教学目标：◆知识与技能1.知道滑动变阻器的构造、在电路中的符号和在电路中的作用。
2.通过实验探究知道滑动变阻器的正确接法。
3.通过实验探究知道如何用滑动变阻器改变小灯泡中的电流。
◆过程和方法通过观察实验、对比、探究等方法，学习利用滑动变阻器改变电流、电压。
◆情感态度与价值观通过探究活动，体验探究的乐趣，使学生乐于观察、实验，培养学生团队合作与交流的能力。
二、学情分析：由于变阻器的部件比较多，接线柱多，而且在使用过程中又是动态变化的，而课本一下子就提到一个叫滑动变阻器的装置，对初二学生来说，在变阻原理的理解上感到起点较高，学生难于接受。
根据学生以上特点确定以下重、难点。
三、教学重点、难点重点、难点：滑动变阻器的使用方法以及滑动变阻器的构造和原理。
四、教材分析《变阻器》这节课是八年级人教版第六单元电压的第四课，是电阻部分及整个电学部分的重点内容，虽然在学习变阻器的原理和使用方法方面学生会感到有一定的难度，但从“影响电阻大小因素中的长度影响”这个已知知识引人并突破，会化解难点。
而变阻器的使用方法，重在演示和引导，让学生在探索的直观现象中化解难点，轻松掌握。
最后通过“设计用滑动变阻器影响小灯泡的亮暗”的实验,复习、巩固这节知识，提升运用能力。
五、教学设计思想新课程基本理念是“注重科学探究过程，提倡学习方式多样化”，在本节课教学中，我们通过“提出问题──实验探究—总结归纳—练习提升”的多样化课堂教学，注重科学探究过程，注重细化重难点知识，使学生轻松掌握滑动变阻器的有关知识。
达到老师教的明白清晰，学生学的清晰明白。
1、首先，老师从学生熟悉的，影响电阻大小因素中的长度影响这个已知知识引人新课，让学生根据已有的知识和对演示实验的观察，积极思考，主动获得在材料和横截面积相同时，长度越长，电阻越大，进而归纳出滑动变阻器的原理——靠改变连入电路中电阻线的长度来改变电阻。
体现“提出问题──实验探究—总结归纳”的教学方法。
