13.5 怎样认识和测量电压1．电压图13－5－12．电压表及其使用图13－5－2一电压1．电源：给电路两端提供电压的装置，如电池、发电机等．2．电压(1)电压是形成________的原因．(2)单位——国际单位：伏特，简称伏，符号：V，常用单位：kV、mV.1 kV＝________V，1 mV＝__________V.(3)需记住的几个电压值：U一节干电池＝1.5 V；U家庭电路＝220 V；U对人体安全≤36 V.电压的测量1．测量工具：电压表．2．电压表的使用[比较]③电流表在电路中可看成导线，电压表在电路中则可看成开路类型一电压例1 关于电压，下列说法中正确的是( )A．电路中有电流，则电路两端不一定有电压B．电路两端有电压，则电路中一定有电流C．只有36 V的电压对人体才是安全的D．电压是形成电流的条件之一[方法指导]电压、电流关系的辨析类型二电压表的连接例2 如图13－5－3所示是某同学用电压表测灯泡L1两端电压的实物图，其中的三处错误：图13－5－3(1)________________________________________________________________________．(2)________________________________________________________________________．(3)________________________________________________________________________．[方法指导]电压表连接方法类型三电压表的读数例3 如图13－5－4所示，用电压表测量电压时接线柱的选用和刻度盘的示意图．图13－5－4(1)图甲中，电压表选用的量程是________V，它的示数是________V.(2)图乙中，电压表选用的量程是________V，它的示数是________V.[方法指导]电压表读数的两种方法(1)常规读数法：(2)倍数读数法：在电压表指针偏转角度相同时，按大量程读数是按小量程读数的5倍，分度值也是5倍关系．根据这个关系可由一个量程的读数计算另一个量程的读数．课堂反馈(十三)[怎样认识和测量电压]1.要使电路中有持续电流产生，必须有________，而且电路应该是________．2．完成下列单位换算：(1)500 μV＝________mV＝________V.(2)36 V＝________mV＝________kV.3．电压表的表盘及指针如图13－1所示，若接“0～3 V”的量程，表盘上每一小格代表________V，电压表的读数为________V；若接“0～15 V”的量程，表盘上每一小格代表________V，电压表的读数为________V.图13－14．如图13－2所示，能正确地测出小灯泡L1两端电压的电路是( )图13－25．如图13－3所示，用笔画线代替导线将其连接成电路，要求：电灯L1、L2串联，电压表测L1两端的电压．图13－3课时作业(十三)[13.5 怎样认识和测量电压]一、选择题1．下列关于电压的叙述，错误的是( )A．对人体安全的电压是不超过36 VB．一节新干电池的电压为1.5 VC．电路中有电流，电路两端一定有电压D．电压只能使自由电子发生定向移动形成电流2．下列关于电压表的使用不正确的是( )A．电压表可以直接接到电源两极B．电流应从“＋”接线柱流入，“－”接线柱流出C．电压表要与用电器串联接入电路D．必须正确选择电压表的量程3．图13－K－1是用电压表测灯泡两端电压的电路，其中电压表使用正确的是( )图13－K－14．如图13－K－2所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能发光，其中电压表不能测出L1两端电压的电路图是( )图13－K－25．如图13－K－3所示是小涛在测量某个电路时的电表示数，下列读数正确的是( )图13－K－3A．电流表的示数是2.3 AB．电压表的示数是13 VC．电流表的示数是2.3 VD．电压表的示数是2.3 V6．使用均已调零的电压表测量不同导体两端的电压时，闭合开关后，电压表分别出现了下面四种情况：①所选量程太大；②所选量程太小；③接线柱接反；④被测电压太高．则图13－K－4中所示电压表的指针偏转情况能与以上四种情况相对应的排列顺序为链接例2方法指导( )图13－K－4A．丁丙甲乙 B．乙丙丁甲C．丙丁乙甲 D．丁乙甲丙7．李明同学在一次实验中，用有0～3 V和0～15 V两个量程的电压表测电压时，电压表的“－”接线柱已接入电路，在用0～15 V量程试触时，指针位置如图13－K－5所示，则下一步的实验操作应该是( )A．直接接入c接线柱，然后读数B．直接接入b接线柱，然后读数C．断开开关，接入c接线柱，闭合开关后读数D．断开开关，接入b接线柱，闭合开关后读数图13－K－58．如图13－K－6所示的电路，L1和L2是两个相同的灯泡，闭合开关后，L1不亮，L2亮，电压表有示数，电路故障可能是( )图13－K－6A．L1断路 B．L1短路C．电压表断路 D．电压表短路9．在用电压表测某灯泡两端的电压时，若使用0～3 V的量程，测得的电压值为2.2 V；若使用0～15 V的量程，测得的电压值为2.0 V，那么该灯泡两端电压是( ) A．2.2 V B．2.0 VC．2.1 V D．无法确定10．如图13－K－7所示的电路图中，电表a、b接法正确的是( )图13－K－7A. a、b都是电流表B. a、b都是电压表C. a是电压表，b是电流表D. a是电流表，b是电压表二、填空题11．发生闪电的云层间的电压可达103 kV＝________V；电视信号在天线上感应的电压约为0.1 mV＝________V．一节新干电池的电压是________V；家庭电路的电压是________V；对人体安全的电压是______________．12．如图13－K－8所示，甲表采用的是________量程，分度值是________，示数为________；乙表采用的是________量程，分度值是________，示数为________.图13－K－813．在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．用电压表测量这个自制电池的电压，其现象如图13－K－9所示，这个电池的电压是________V，电池的正极是________(选填“锌片”或“铜片”)．图13－K－914．在如图13－K－10所示的电路中，电压表是测灯________两端的电压．如果要用此电压表测灯L1和L2的总电压，应将电压表从________处改接在________接线柱上．图13－K－10三、作图题15．根据如图13－K－11所示的实物连接图，在虚线框内画出对应的电路图．图13－K－1116．请用笔画线代替导线在图13－K－12中完成电路的连接．要求：图13－K－12(1)开关同时控制两灯．(2)两灯串联．(3)电压表测L1两端的电压．17．科学探究：苹果电池的电压U与电极插入苹果的深度h的关系．在苹果中插入铜片和锌片就能构成一个苹果电池，铜片是电池的正电极，锌片是电池的负电极．那么苹果电池的电压与电极插入苹果的深度有怎样的关系呢？某实验小组用如图13－K－13甲所示的实验器材对该问题进行了探究．图13－K－13(1)请用笔画线代替导线完成图甲中的实物连接．(2)实验时，应保持其他条件不变，只改变______________________．(3)实验小组的同学测得的实验数据如下表所示，当深度为5 cm时，电压表示数如图乙所示，请将电压值填入下表空格中．________________________________________________________________________ ________________________________________________________________________.(5)科学猜想：苹果电池的电压大小还可能与______________有关．(6)如果实验前不知道苹果电池的正、负极，可以使用电压表来判断，你认为还可以使用_____________________________________________________(填写一种实验器材)来判断．详解详析【新知梳理】一、2.(1)电流(2)1000 1×10－3二、2.不能串并【应用示例】例1D [解析] 电路中形成电流的条件有两个：一要有电源；二是电路必须是通路．电路中有电源或电压，电路也可能是断路，所以A、B错误，D正确．不高于36 V的电压对人体才是安全的，C错误．例2 (1)量程选错了(2)电压表没有并联在灯L1两端(3)电压表的正、负接线柱接反了[解析] (1)电源是由两节电池串联而成，因此电源电压为3 V，故电压表选择0～3 V 量程即可，而图中电压表选择了0～15 V的量程，故错误．(2)测灯L1两端电压，因此电压表应与灯L1并联，而图中电压表与导线并联，故错误．(3)图中电压表的，即正负接线柱连接错误．例3 (1)0～15 8.5 (2)0～3 0.6[解析] (1)图甲中，电压表选用的量程是0～15 V，分度值为0.5 V，它的示数是8.5 V．(2)图乙中，电压表选用的量程是0～3 V，分度值为0.1 V，它的示数是选用0.6 V.【课堂反馈】1．电源通路2．(1)0.5 5×10－4 (2)3.6×1043.6×10－23．0.1 2.6 0.5 13 4.D5．图略【课时作业】1．D 2.C 3.A 4.C 5.D6．A[解析] 出现图甲的情况是正、负接线柱接反造成的；出现图乙的情况是被测电压超出了大量程的最大值，电压值太高导致的，需要换用量程更大的电压表；出现图丙的情况是所选量程太小造成的，应换用0～15 V的量程；出现图丁的情况是所选量程太大导致的，应换用0～3 V的量程．故与①②③④对应的表盘显示应为丁丙甲乙．7．D[解析] 由图示电压表可知，试触时指针摆幅较小，在2 V附近，这是选用了电压表较大量程的结果，为了使测量数据更准确，应换用较小量程，电压表应选0～3 V量程，并且接线柱应断开开关．8．B 9.A10．D [解析] a与灯泡串联，应是电流表，b与灯泡并联，应是电压表．11．1061×10－4 1.5 220 不高于36 V12．0～3 V 0.1 V 1.1 V 0～15 V 0.5 V 8 V13．0.5 铜片 14.L2 b a15．如图所示16.如图所示17．(1)如图所示(2)电极插入苹果的深度h (3)0.27(4)苹果电池的电压U随电极插入苹果的深度h的增加而增大(5)苹果的种类(或苹果的大小；或两电极间的距离；或电极面积大小；或电极材料等)(6)电流表。
粤教沪科版物理九年级上册试题第13章第5节怎样认识和测量电压同步检测.docx
初中物理学习材料唐玲出品粤沪版物理九年级上册第13章第5节怎样认识和测量电压同步检测1．下列物理量中，用伏特作为单位的是（）A．电流 B．电功 C．电压 D．电阻答案：C知识点：物理量的单位及单位换算解析：解答：电学中各个物理量都有自己的国际单位：电流的单位是安培（A），电功的单位是焦耳（J），电压的单位是V特（V），电阻的单位是欧姆（Ω）.故选C分析：本题考查电压的单位，属于基础知识。
2．经验表明，对人体安全的电压不能高于（）A．12V B．36V C．220V D．380V 答案：B知识点：电压安全用电原则解析：解答：对人体的安全电压是不高于36V。
故选B分析：本题考查安全用电常识：对人体的安全电压是不高于36V。
3．一节干电池的电压是（）A.1.5VB. 2VC.24VD.220V答案：A知识点：电压解析：解答：一节干电池的电压是1.5V。
故选A分析：几个常见的电压值：我国家庭电路的电压：220V；一节干电池的电压：1.5V；一片铅蓄电池的电压：2V；对人体的安全电压：不高于36V。
4．关于电流、电压的说法中，正确的是（）A．导体中电荷的定向移动方向就是电流方向B．一段导体两端有电压，就会有电流通过C．电压是使导体中的电荷定向移动形成电流的原因D．绝缘体不是良好的电工材料答案：C知识点：电压电流的方向导体绝缘体解析：解答：导体中电荷的定向移动方向形成电流；一段导体两端有电压，且电路是通路，就会有电流通过；电压是使导体中的电荷定向移动形成电流的原因，电源是电压的装置；导体和绝缘体都是良好的电工材料。
故选C分析：电压是使导体中的电荷定向移动形成电流的原因；电荷定向移动形成电流；值得注意的是导体和绝缘体都是良好的电工材料。
5．如图所示各电路图中，电流表和电压表使用均正确的是图（）A．B．C．D．答案：D知识点：电压表的使用电流表的使用解析：解答：电流表、电压表接入电路时应注意以下三个方面：一是量程的选择；二是电表的连接的方式，电流表与待电路串联，电压表与待测电路并联；三是电流的流向，电流从正接线柱流入，负接线柱流出。
沪粤版九年级上册物理13.5怎样认识和测量电压同步测试题
沪粤版九年级上册物理13.5怎样认识和测量电压同步测试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图，电路中R1＜R2，开关闭合，电压表V的示数为4V，电压表V1的示数A．等于4V B．大于2V C．等于2V D．小于2V 2．下列说法正确是A．一节干电池的电压是1.8V B．安全电压是36VC．家庭电路的电压是220V D．每个蓄电池的电压是3V3．在选择电压表的量程时，正确的做法是A．尽可能选择大一些的量程B．经试触后被测电压不超过小量程时，尽可能选择小量程C．尽管选用的量程不同，但对测量结果毫无影响D．为使测量结果更精确，量程选得越小越好4．一节干电池的电压是A．1.5伏B．24伏C．110伏D．220伏5．如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是A．B．C．D．6．用电压表较为准确地测一个实验室蓄电池（由3个单个蓄电池组成）两端的电压时，正确的是A．蓄电池的两极应接在电压表“﹣”、“3”伏接线柱上B．蓄电池的两极应接在电压表“﹣”、“15”伏接线柱上C．以上两种接法效果相同D．以上两种接法都不行7．小宁的探究小组在练习使用电压表时，军军把电压表接成了如图所示的电路．当闭合开关时所发生的现象是A．灯泡亮、电压表有示数B．灯泡亮、电压表无示数C．灯泡不亮、电压表有示数D．灯泡不亮、电压表无示数8．电压是与我们生活息息相关的一个物理量，我们应当了解生活中常见的电压．下列常见物品与其所提供的电压的匹配中，符合实际的是A．铅蓄电池﹣﹣20V B．一节干电池﹣﹣380VC．手机电池﹣﹣3.7V D．电子手表用氧化银电池﹣﹣104V 9．在选择电压表的量程时，正确的做法是A．尽可能选择大一些的量程B．经试触后被测电压不超过小量程时，尽可能选择小量程C．尽管选用的量程不同，但对测量结果毫无影响D．为使测量结果更精确，量程选得越小越好二、填空题10．如图所示电压表的示数是_____V.11．家庭电路的电压___________V；对人体的安全电压不高于____________V；一节干电池的电压_____V．12．我国家庭电路的供电电压是________V；利用水果可以制作电池，某同学将自制的橘子电池与电压表连接后，电压表的指针明显偏转（如图所示），则该橘子电池的________端为正极．13．通过学习我们知道，家庭电路的电压是_____V，一节干电池的电压是_____V，对人安全的电压一般不高于_____V．14．________是形成电流的原因；经验表明，不高于________V的电压一般对人体才是安全的．目前，我国家庭电路的电压值为________V．15．电压的单位：（1）在国际单位制中，电压的单位是________，简称________，符号是________．（2）电压的单位中，比“伏”大的单位还有________，比伏小的单位还有________、________．（3）换算关系：1kV=________V；1V=________mV．三、简答题16．小红家的录像机使用几年后，如今蓄电池的正负极已经模糊不清，你有办法利用电压表帮助小红判断出蓄电池的正负极吗？四、综合题17．读图甲与图乙，回答下列问题．（1）读出图所示的甲电压表指示的电压是________V．（2）请在乙电压表刻度盘上画出电压为2.5V时的指针位置，并标明接线情况．（_______）参考答案1．D【解析】由图示可知，两个电阻是串联的，电压表V1测电阻R1两端的电压，电压表V测总电压，在串联电路中，电流处处相等，电压与电阻成正比，由于R1＜R2，则可知，电阻R2两端的电压大于电阻R1两端的电压，而总电压为4V，故可知电压表V1的示数应是小于2V的，故应选D．2．C【解析】A. 一节干电池的电压是1.5V；故A错误；B. 对人体的安全电压不高于36V，故B错误；C. 家庭电路的电压是220V，故C正确；D. 每个蓄电池的电压是2V，故D错误．故选C. 点睛：对于生活中常见的电压值要熟练掌握，如一节干电池电压1.5V、一节蓄电池电压2V、我国照明电路电压220V、对人体安全的电压是不高于36V．3．B【详解】在选择电压表的量程时，经试触后被测电压不超过小的量程时，尽可能选择小量程，选B．4．A【解析】试题分析：一节干电池的电压是1.5V，家庭电路的电压是220V，故应选A。
沪粤版九年级物理上册13.5 怎样认识和测量电压(含答案)
13.5 怎样认识和测量电压同步练习一、单选题1．如图所示，电源电压为3V保持不变，闭合开关，电压表示数为2V．下列选项符合题意的是A．电压表测2R两端电压B．1R、2R组成并联电路C．若开关断开，电压表示数为0D．1R、2R电阻之比2：12．如图所示,将手机充电器插人家庭电路插座中,即可为手机充电．充电器为手机充电时的输出电压约为A．1.5V B．5V C．l10V D．220V3．如图所示，闭合开关后两灯均能发光，则A．甲为电流表，乙为电压表B．甲为电压表，乙为电流表C．甲、乙均为电流表D．甲、乙均为电压表4．在如图中，要使L1与L2串联，在“〇”处接入电流表或电压表，测量电路中的电流、L1两端的电压。
以下做法正确的是（）A．a为电流表，b为电流表B．a为电压表，b为电流表C．a为电流表，b为电压表D．a为电压表，b为电压表5．如图所示，一同学测量小灯泡的电阻时，没有使用滑动变阻器而且把电压表与电流表的位置接错了。
闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．电流表和电压表都不烧坏C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常6．如图所示，闭合开关S后，两盏灯都不发光，电压表指针无偏转，已知电源、开关和导线均完好并连接良好，则电路的故障可能是（）A．L1断路B．L1短路C．L2断路D．L2短路7．如图所示的电路中，闭合开关S1、S2，小灯泡L1和L2正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是A．电流表测量干路中的电流B．电压表不能测量L1两端的电压C．取下L1时，L2正常发光D．只断开开关S2时，电压表有示数8．如图所示,闭合开关,两灯并联,各电表都能正常工作．下列判断正确的是A．甲、乙、丙都是电流表B．甲、乙、丙都是电压表C．甲、乙是电压表,丙是电流表D．甲、丙是电流表,乙是电压表9．如图所示，开关闭合后，下列说法正确的是A．灯泡L1和L2串联，电压表测量的是L1的电压B．灯泡L1和L2串联，电压表测量的是L2的电压C．灯泡L1和L2并联，电压表测量的是L1的电压D．灯泡L1和L2并联，电压表测量的是L2的电压二、多选题10．如图所示的电路中，闭合开关S，小灯泡L1 和L2 均能正常发光，电流表和电压表均有示数，下列关于该电路的说法正确的是（）A．灯泡1L和2L可能是并联的B．电压表测量2L两端的电压C．取下灯泡1L则电压表的示数变大D．电流表测量通过1L、2L的电流11．如图所示电路中，下列判断正确的是（）A．两电阻串联，①是电压表、②是电流表、③是电压表B．两电阻串联，①是电压表、②是电压表、③是电流表C．两电阻并联，①是电流表、②是电压表、③是电流表D．两电阻并联，①是电流表、②是电流表、③是电压表三、填空题12．在国际单位制中，电流的单位是______，一节新干电池的电压______V。
九年级物理上册13-5怎样认识和测量电压同步练习2新版粤教沪版(1)

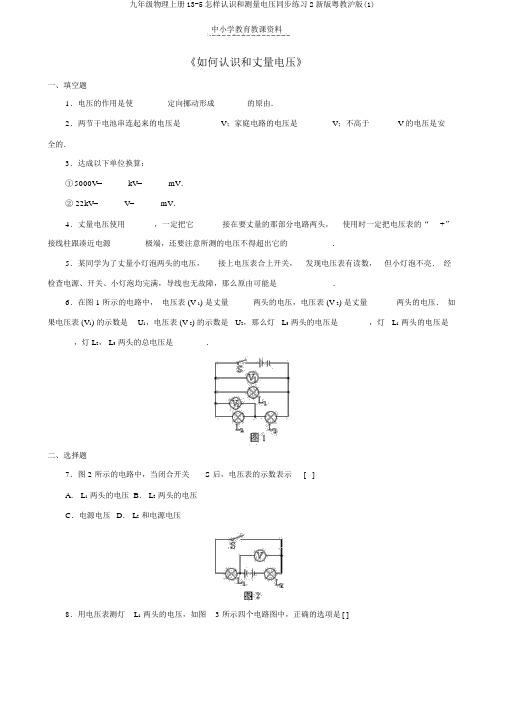

中小学教育教课资料《如何认识和丈量电压》一、填空题1．电压的作用是使______定向挪动形成______的原由．2．两节干电池串连起来的电压是______V；家庭电路的电压是______V；不高于 ______V 的电压是安全的．3．达成以下单位换算：①5000V=______kV=______mV．② 22kV=______V=______mV．4．丈量电压使用 ______，一定把它 ______接在要丈量的那部分电路两头，使用时一定把电压表的“+”接线柱跟凑近电源______极端，还要注意所测的电压不得超出它的______．5．某同学为了丈量小灯泡两头的电压，接上电压表合上开关，发现电压表有读数，但小灯泡不亮．经检查电源、开关、小灯泡均完满，导线也无故障，那么原由可能是______．6．在图 1 所示的电路中，电压表 (V 1) 是丈量 _____两头的电压，电压表 (V 2) 是丈量 ______两头的电压．如果电压表 (V1) 的示数是U1，电压表 (V 2) 的示数是U2，那么灯L3两头的电压是 ______，灯L1两头的电压是______，灯 L2， L3两头的总电压是______．二、选择题7．图 2 所示的电路中，当闭合开关S 后，电压表的示数表示[]A． L1两头的电压B． L2两头的电压C．电源电压D． L2和电源电压8．用电压表测灯L1两头的电压，如图 3 所示四个电路图中，正确的选项是[ ]中小学教育教课资料9．图4 中电源电压保持不变，当S1，S2都闭合时，电压表示数为4.5V ；当S1闭合S2断开时，电压表示数为3V；那么S1，S2都断开时，L1和L2两头的电压分别为[ ]A．3V 和4.5V B． 1.5V和4.5VC．3V 和1.5VD ． 1.5V和3V10．如图 5 所示，电源电压保持不变，开关S 从闭合到断开时，则电压表应当是[] A．示数变成0B．有示数，丈量的是电源电压C．有示数，丈量的都是灯两头的电压D．示数将变大，但没法丈量11．如图 6 所示，以下说法正确的选项是[]A．电流表、电压表的连结都是错误的B． S，S1和 S2都闭合时，电流表测L2中的电流强度C． S，S1和 S2都闭合时，电流表测L1中的电流强度D． S，S1和 S2都闭合时，电压表只好丈量L2两头的电压12．如图 7 所示，电源电压为6V，且保持不变，当闭合开关S 后，电压表的示数为6V，这说明[]A． L1灯丝断了B．L2灯丝断了C．开关13．如图S 处断路 D．电源处断路8 所示，以下说法正确的选项是[]A．电流表的连结是正确的B．电压表的连结是正确的C．两表的连结都是错误的D．电流表将会被烧坏14．图 9 是利用电压表丈量并联电路电压的三种接法，以下说法正确的选项是[ ]A． (a)(b)的丈量结果之和等于(c) 的丈量结果B．三种接法的丈量结果是同样的C．三种接法的丈量结果都不同样D．只有 (a) 、 (b) 两种接法的丈量结果同样三、作图题15．在图 10 所示的电路中，在“○”内填出电流表和电压表，并标出各表的正、负接线柱．16．给你两只小灯泡，一个开关、电源、电压表、电流表和导线若干，要求两灯并联，电流表测干路中的电流强度，电压表测 L1 两头的电压，并在图中标出电流方向和电表的正、负接线柱．四、实验题17．如图 11 所示电路中，电源由电路图将实物连结起来；②电压表的示数是3 节干电池构成，电流表示数为0.18A ， L1两头电压为______V；③经过L1的电流强度是______A．2.5V ；①按18．按图 12 所示的电路图，将实物连结起来．参照答案1．自由电荷发生，电流2． 3，220， 366473． 5，5×10 ，2.2 ×10 ，2.2 ×105．小灯泡的两接线柱接触不良或小灯泡与灯座接触不良6．电源或 L1， L2，U1U2， U1， U17．A．8．B 9 ．C 10．B 11 ．B 12．A 13 ．A 14 ．B 15． 1～ 6 挨次为 (A) 、 (V) 、 (V) 、(V) 、 (A) 、 (A)16．略17．② 2；③ 0.1818．略。
泸粤版九年级物理上册--第十三章13.5 《怎样认识和测量电压》同步练习题(含答案)
13.5 《怎样认识和测量电压》同步练习一、填空题。
1、使电路中的电荷用定向运动形成电流，是提供电压的装置。
2、电压的单位有V、mV等，0．2mV= V。
3、我国家庭电路的电压是 V。
大量事实表明，不高于 V的电压才是安全的。
110kV＝V，50mV＝ V，25μV＝ mV＝ V。
4、小明同学有一个复读机，正常工作时需要的电压是6V，如果用干电池供电，则需要节干电池联。
5、在做“练习使用电压表”实验时，小华把电压表接成了如图所示的电路，小灯泡的规格为“1.2 V”，电池的电压为1.5V。
闭合开关S后，小灯泡(填“发光”或“不发光”)，电压表的示数为V。
二、选择题。
1、关于电压，下列说法正确的是（）A．电压就是电源内部产生的压力差 B．电压是电路中产生电流的原因B．只要有电压就一定形成电流 D．电池没有接入电路时，电流为零，因此电池的电压也为零2、下列那个电压是不安全的（）A．一节干电池的电压B．36V C．手持移动话的电池两极的电压 D．家庭电路的电压3、下列说法中，正确的是（）A．电路中只要有电压，就一定会有电流B．电压是产生电流的必要条件C．电路中有电源就一定会有持续电流D．通过导体的电压是形成电流的原因4、小明同学想得到一个6V的电源，他应采用的方法是（）A．将3节干电池并联 B．将3个铅蓄电池并联C．将4节干电池串联 D．将4个铅蓄电池串联5、如图所示的各电路图中，电流表和电压表的使用均正确的是（）6、某同学在用电压表测电压时，选用了“+”“3”接线柱，读数时却误按照“+”“15”接线柱来读，得到电压值为13.5 V。
则实际值为（）A．4.5V B．2.7V C．3.5V D．1.5V7、要测量电路中某部分的电压，但不能估计这个电压的大小，现有量程分别为10V、50V、250V三种电压表。
你认为最好应该选用哪个量程的电压表来试触？（）A．250V B．50V C．10V D．这三种都行8、分析复杂电路时，为了将电路简化，通常先把电路中的电流表和电压表进行理想化处理，正确的处理方式是( )A．把电流表看成是一个用电器 B．把电压表看成是一根导线C．把电流表看成是断开的导线 D．把电压表看成是断开的导线9、如图2所示，电压表所测的是（）A．电源电压B．灯L1两端的电压 C．灯L2两端的电压D．灯L1与L2两端的电压图2 图3 图48、如图所示的电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表 D．甲、乙都接电流表9、在图4所示的电路中，当开关S闭合时，则（）A．L1、L2串联，电压表测量L1灯的电压 B．L1、L2串联，电压表测量L2灯的电压C．L1、L2并联，电压表测量L1灯的电压 D．L1、L2并联，电压表测量L2灯的电压10、小明在连接了如图5所示的电路，闭合开关后他看到电压表的指针有明显偏转，但灯泡L1、L2均不发光。
2020_2021学年九年级物理上册13.5怎样认识和测量电压精选练习含解析新版粤教沪版
第5节怎样认识和测量电压一．夯实基础1．电源适配器(俗称充电器)在给手机充电时，电压约为( )A．5伏 B．24伏 C．36伏 D．220伏【答案】A【解析】本题考查对电压单位的生活经验，一节干电池的电压为1.5V，一节铅蓄电池的电压为2V，对人体的安全电压为不高于36V，我国家庭电路的电压为220V，故BCD不符合题意，A符合题意。
故选A。
2．把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是( )A．水果电池把化学能转化为电能 B．水果电池把电能转化为化学能C．水果电池把内能转化为电能 D．金属片B是水果电池的正极【答案】A【解析】水果电池把化学能转化为电能，从电压表指针偏转情况看出，指针正向偏转，所以水果电池的A金属片是正极，故BCD不符合题意，A符合题意。
故选A。
3．一节干电池的电压是( )A．1.5伏 B．24伏 C．110伏 D．220伏【答案】A【解析】根据生活常识解答此题．要记住一些生活中常见的电压值，如：一节干电池的电压是1.5V；一节铅蓄电池的电压是2V；家庭电路的电压为220V；对人体安全的电压为不高于36V；手机电池的电压为3.7V，故BCD不符合题意，A符合题意。
故选A。
4．下列能正确测出灯泡L2两端电压的电路是( )【答案】D【解析】A.选项图中电压表与灯泡L1并联了，测量的是灯泡L1两端的电压，故A不符合题意；B.选项图中电压表与电源并联了，测量的是电源两端的电压，故B不符合题意；C.选项图中电压表与灯泡L2并联了，测量的是灯泡L2两端的电压，但是“+”．“-”接线柱接反了，故C不符合题意；D.选项图中电压表与灯泡L2并联了，测量的是灯泡L2两端的电压，“+”．“-”接线柱接法也正确，故该D符合题意。
故选D。
5．如图所示是某同学设计的用电压表测灯泡两端电压和用电流表测电路的电流，当闭合S 后，下列判断正确的是 ( )A．灯泡灯丝会烧坏 B．电流表会烧坏 C．电压表会烧坏 D．两表都会烧坏【答案】B【解析】题中电路，开关和灯泡．电压表并联，开关闭合后，灯泡．电压表被短路，电流表直接接到了电源的两端，电路中电流过大烧坏电流表，故ACD不符合题意。
2020-2021学年沪粤版九年级物理上册同步练习——13.5怎样认识和测量电压
13.5怎样认识和测量电压一、选择题1．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少.下列有关常见电压值的表述，错误的是A．一节干电池的电压是1.5V B．家庭电路的电压是220VC．手机电池电压是3.7V D．闪电时云层间电压是103V2．下列说法不正确的是A．电源是提供电压的装置B．电路中有电源就一定会形成电流C．干电池将化学能转化为电能D．电压是形成电流的原因3．用电压表测量一节干电池的电压，选用的量程是A．只能用0~3V量程B．只能用0~15V量程C．用0~3V和0~15V量程都可以D．应该用0~3V的电流表4．下列关于电压表的使用方法错误的是A．电压表要跟被测用电器并联B．使电流从“+”接线柱流入，从“-”接线柱流出C．测量之前要先试触较大量程，防止被测电压超过电压表的量程D．绝不可以把电压表直接接到电源两极5．下列测1L电压的电路中，正确的是A．B．C．D．6．小华看到家里有一个放了很久的干电池，他想利用电压表判断干电池是否报废，小华设计的下列步骤中正确的是()①把电压表的“＋”接线柱与干电池的负极接触，“－”接线柱与正极接触；②选择电压表的量程为0～3 V；③在刻度盘上读出电压值；④把电压表的“－”接线柱与干电池的负极接触，“＋”接线柱与正极接触；⑤选择电压表量程为0～15 V.A．①②③B．②④③C．⑤④③D．②①③7．如图所示，若使灯泡亮，对a、b、c表示的电表的说法正确的是()A．a、b是电压表，c是电流表B．a、b是电流表，c是电压表C．a是电压表，b、c是电流表D．a是电流表，b、c是电压表8．如图所示，电灯L正常发光，下列说法正确的是()A．电流表的连接是正确的B．电压表的连接是正确的C．两表的连接都是错误的D．电流表一定被烧坏9．关于电压的下列说法中，不正确的是A．电源的作用是给用电器两端提供电压B．电压使自由电荷发生定向移动形成电流C．自然界中，有的动物本身就可以产生电压，用来自卫D．电路不闭合，电源两端就没有电压10．把两个灯泡连接到电源两极上，用电压表测得两个灯泡两端的电压相等，则这两个灯泡的连接方式（）A．一定并联B．一定串联C．串联、并联都有可能D．无法判断11．下面四幅图中，哪个电路能测出灯泡L2 两端的电压（）A．B．C．D．12．如图所示为一块手机电池，根据上面的标示判断，它对外提供的电压为（）A．1.5VB．4.2VC．3.7VD．800V二、填空题13．L1与L2是两只完全相同的灯泡，电源电压U＝6伏且保持不变，当开关S断开时，L1两端的电压为_________V，当开关S闭合时L1两端的电压是____________V。
最新沪粤版初中物理九年级上册专题练习13.5 怎样认识和测量电压
