練習範例說明文件之前言Setting up the workshop directories and files(設定練習時的工作目錄與檔案)如果你是在 ABAQUS 公司接受訓練時做這個練習的話, 以下的步驟訓練教室中應該已經設置完成了: 你可以直接跳到下一節Basic Operating System Commands, (p. WP.2). 如果你也對作業系統夠熟悉的話, 可以直接做練習(workshops).這些練習檔在ABAQUS 的產品 CD 中都有. 如果找不到這些檔案或是無法設置工作目錄等問題, 可以尋求你的系統管理者的協助.Note for systems managers(系統管理者請注意): 如果你要為某人設置這些檔案或是工作目錄時, 請確認有給他足夠的權限讓它可以對這些檔案再寫入, 以及在該目錄中產生新檔.Workshop file setup(練習檔的設定)(注意: UNIX 環境中大小寫是不一樣的(case-sensitive). 所以, 鍵入時要注意大寫跟小寫字元要一模一樣.)1.找出ABAQUS 的安裝所在, 可以鍵入如下的指令跟 Windows NT 都是一樣:abq xxx whereamiUNIX其中的abq xxx是在你的系統中執行 ABAQUS 程式時的呼叫指令名稱. 它可能會被定成各種不同的名稱. 例如, 對於6.5–1 版可能會定成abq651.這個指令會給你ABAQUS 所安裝的完整路徑名稱, 本文件中所稱的abaqus_dir 就是指此處.2.從安裝目錄之下將 tar 檔中的練習檔取出來, 利用下面的指令UNIX:abq xxx perl abaqus_dir/samples/course_setup.plWindows NT: abq xxx perl abaqus_dir\samples\course_setup.pl注意如果你已經有安裝 Perl 而且其編譯器也已經裝在你的機器上了的話, 你可以只要鍵入下面的指令就好:UNIX: abaqus_dir/samples/course_setup.plWindows NT: abaqus_dir\samples\course_setup.pl3.這個命令(script)會將這些檔案安裝到你目前的工作目錄中. 它會詢問你以確定是否要安裝以及要安裝哪些檔案. 選擇 “y” 當它詢問時. 當你選好了所要安裝的練習檔後, 輸入“q” 來跳過接下來的練習檔的一一詢問直接將你所要的練習檔安裝上去.Basic operating system commands(作業系統基本指令)(如果你已經對作業系統足夠熟悉的話, 你可以跳過這節直接進行練習範例的練習.)注意: 以下這些指令只是為了做練習範例的需求而列出來.Working with directories(在目錄中的指令)1.在目前2.工作目錄中. 要列出目錄中的內容可以鍵入UNIX:lsWindows NT:dir包括次目錄跟檔案都會被列出來. 某些系統還會以一些符號來表示出不同的檔案類型(目錄, 可執行檔, 等.).3.要變更目前的工作目錄到練習範例的次目錄中, 鍵入在 UNIX 跟 Windows NT: cd dir_name4.要列出包括檔案的大小, 日期, 名稱等長格式時, 鍵入UNIX: ls -lWindows NT:dir5.回到你的家目錄(home directory)(這是進入系統後預設的所在目錄):UNIX: cdWindows NT: cd home-dir此時可以利用列出目錄中的內容來確認你是否已經回到你的家目錄.6.再次變更目前的工作目錄到練習範例的次目錄中.7.此處的*是一個萬用字元可以利用它來做部分內容的列出. 例如, 只要列出ABAQUS 的輸入檔就好, 可以鍵入UNIX: ls *.inpWindows NT: d ir *.inpWorking with files(檔案的操作)以下還有一些常用的檔案操作指令:1.將filename.inp複製成另一個新的檔名newcopy.inp , 鍵入UNIX: cp filename.inp newcopy.inpWindows NT: c opy filename.inp newcopy.inp2.將檔案改名成newname.inp鍵入UNIX: mv newcopy.inp newname.inpWindows NT: rename newcopy.inp newname.inp(當你使用cp跟mv指令時要小心, 因為 UNIX 會直接覆蓋掉現有的檔案而不會有警告的訊息出現.)3.要刪除檔案時鍵入UNIX: rm newname.inpWindows NT: e rase newname.inp4.要查看filename.inp的檔案內容時可以鍵入UNIX:more filename.inpWindows NT:type filename.inp | more這後面的參數會讓它一次捲動一頁來顯示其內容.現在你可以開始做練習了.。
Abaqus仿真分析培训教程及abaqus中文培训
Abaqus仿真分析培训教程及abaqus中文培训Abaqus仿真分析培训教程及Abaqus中文培训引言：随着现代科技的飞速发展和应用，仿真分析技术在工程领域的作用日益凸显。
Abaqus作为全球领先的商业化有限元分析软件，被广泛应用于工程结构分析、材料力学分析、土力学分析等领域。
然而，由于Abaqus涉及的理论和操作较为复杂，对于初学者来说存在一定的学习难度。
因此，为了帮助初学者快速掌握Abaqus的使用技巧和应用方法，许多培训机构提供了Abaqus仿真分析培训教程及Abaqus中文培训服务。
一、Abaqus仿真分析培训教程1. 培训内容Abaqus仿真分析培训教程主要包括以下几个方面的内容：(1) Abaqus软件介绍与安装：介绍Abaqus的基本概念、软件功能和安装步骤，帮助学习者快速上手。
(2) 前后处理工具：介绍Abaqus的前后处理工具，包括模型建立、边界条件设定、材料属性定义等。
(3) 结构力学分析：讲解Abaqus在结构力学分析中的应用，涵盖弹性和非线性分析、稳定性分析、动力学分析等方面。
(4) 材料力学分析：介绍Abaqus在材料力学分析中的应用，包括材料本构模型、疲劳分析、断裂分析等。
(5) 土力学分析：讲解Abaqus在土力学分析中的应用，包括土体模型建立、地基基础分析、边坡稳定性分析等。
(6) 优化技术：介绍Abaqus中的优化技术，帮助学习者提高仿真分析效率和精度。
2. 培训形式Abaqus仿真分析培训教程的形式多种多样，包括面授培训、在线培训、视频教程等。
学习者可以根据自身的需要和时间安排选择适合的培训形式。
3. 培训机构在全球范围内，有多家知名的培训机构提供Abaqus仿真分析培训教程，比如Dassault Systèmes提供的官方培训课程、Abaqus教育合作伙伴提供的培训服务等。
这些培训机构拥有丰富的教学经验和专业的讲师团队，能够为学习者提供系统、全面的培训。
Abaqus6.10经典从入门到精通培训教程
6、相互作用 7、载荷边界
8、提交运算 9、后处理
Interaction Load
Job Visualization
Introduction to ABAQUS/CAE
Copyright 2006
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
网格控制
网格密度 基准点、线、面及坐标系等 拓扑修改等，辅助网格划分
网格划分
网格质量检查
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
Partition Cell
Define Cutting Plane
定义切割平面的方法： 一点一法线 三点 一点一边（点要在边上，该边垂直于定义的切割平面）
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
网格划分
Mesh Part，即整体划分网格 Mesh Region，即局部划分网格 Delete Part Mesh，即删除整体网格 Delete Region Mesh，即删除局部网格
Introduction to ABAQUS/CAE
通过选定边界形成切割面 1、确定选择边还是顶点 2、选择边界 3、点击鼠标中键或点击 完成Partition。
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
Partition Cell
Sketch Planar Partition
对体的表面进行草绘切割
Copyright 2006 ABAQUS, Inc.
Abaqus最全、最经典中文培训教程
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
去倒角
Repair Small Faces可以理解为去除小面。
Repair Small Faces通常用于简化模型，如去倒角 1、选择要去掉的小面（按住Shift，左键拾取可 进行多选）
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
单位一致性
CAE软件其实是数值计算软件，没有单位的概念。
SI Length m SI(mm) mm US Unit in
Force
N
N
1bf
Mass
kg
T (103kg) s
1bf s2/in
Time
s
s
Stress Energy Density Ace
Copyright 2006 ABAQUS, Inc.
Seed Part
全局网格尺寸指定
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
Seed Edge
指定边上网格数量
1、选取要单独设置网格密度的边 2、指定边上网格数量
Introduction to ABAQUS/CAE
Abaqus仿真分析培训
Introduction to ABAQUS/CAE
Copyright 2006 ABAQUS, Inc.
模型操作
Ctrl+Alt+鼠标左键 旋转模型
Ctrl+Alt+鼠标中键 平移模型
Ctrl+Alt+鼠标右键 缩放模型
Abaqus有限元仿真培训教程
Create Cut（创建切除）
Create Cut的方法依次为： Extrude、Revolve、Sweep、Loft和Circular hole。
Create Cut与Create Solid类似。现以Circular hole 为例说明如何Create Cut：
1、选择孔的类型：通孔或盲孔
2、选择草绘平面
Introduction to ABAQUS/CAE
分析时最常接触的一些参数：应力σ、应变ε、屈服强度σs、抗 拉强度σb、位移U
应力σ：单位面积上的内力称为应力。
应变ε：应变表示长度的相对变化量,是形变量与原来长度尺寸的比值, 即ε=ΔL/L,无量纲,常用百分数表示。
屈服强度σs ：是金属材料发生屈服现象时的屈服极限，即抵抗微量塑 性变形的应力。对于无明显屈服的金属材料，规定以产生0.2%残余变 形的应力值为其屈服极限。大于此极限的外力作用，将会使零件永久 失效，无法恢复，零件将会产生永久变形。
3、确定孔的方向（Flip反向）
4、选择基准边，并指定距离
Introduction to ABAQUS/CAE
5、设置孔的直径
倒角
Create Round or Fillet倒圆角与Creaste Chamfer倒直角。
现以Create Round or Fillet为例说明如何倒圆角： 1、选择要进行倒圆角的边（按住Shift，左键拾取可 进行多选） 2、指定圆角半径
Introduction to ABAQUS/CAE
在了解分析之前，我们先来熟悉一些 刚强度分析中的一些常识
静力学刚强度分析到底我们计算什么？ 可以简单理解为： 1.计算工件的刚度，即变形 2.计算工件的强度，即应力
ABAQUS软件使用培训

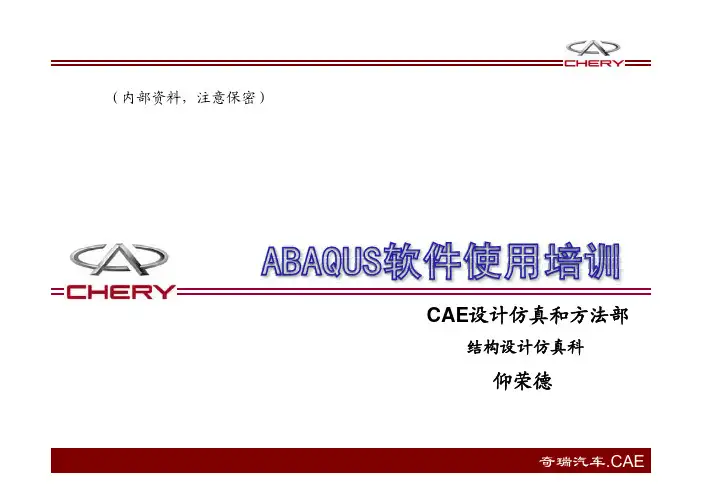

（内部资料，注意保密）CAE设计仿真和方法部结构设计仿真科仰荣德奇瑞汽车.CAEz ABAQUS建模及后处理目z INP文件解析录 z 常见错误及警告信息z 经验总结奇瑞汽车.CAE载荷、位移、应变、应力 载荷：也被称为力、外力、负荷； 位移：机械或结构的各点移动量； 变形：取与整个物体相对的表现的位移。
整个物体如果位移一样的话，即使位移量很大也没有变形。
应变：表示各位置的变形程度； 应力：对应于应变，材料内部产生的抵抗力。
奇瑞汽车.CAE静载荷：不随时间变化的载荷 动载荷：不规则载荷、周期载荷、正弦波载荷、冲击载荷载荷的形式静载荷 动载荷 冲击载荷安全系数 （Ｓ）3512奇瑞汽车.CAE屈服点明显材料： A点称为比例极限或弹性极限，在这点以下除去载荷就回到0点 B点称为屈服点，是应力只要稍微增加一些应变就急速地增加的这个点 C点是表示拉伸强度的点，应力达到最大 D点是拉断点，对机械产品而言，一般最好不要超过A点或者B点的应力为好。
屈服点不明显的材料： 如不锈钢、铜、铝、铸铁。
这时，经常以产生0.2％的残余应变所对应的应力值 作为屈服点，近似取应力与应变具有比例关系来考虑。
奇瑞汽车.CAE塑性材料曲线的处理与使用：奇瑞汽车.CAE应力-应变曲线拉伸应力-应变曲线工程、真实、修正应力应变曲线工程（名义）应力-应变曲线：试验测得（单向拉伸试验），基准长度一定。
真实应力-应变曲线：在拉伸过程中，试样的截面积和长度随拉伸力的增大不断 变化，工程应力应变不能反映真实情况。
修正应力-应变曲线：考虑颈缩后，不均匀变形，且不再是单应力状态，形状硬 化，应力升高，需修正真实应力-应变曲线（有限元分析用）奇瑞汽车.CAE工程应力应变: ε = ( L − L 0 ) / L 0 = Δ L / L 0σ = F / A0σ = Eε注：L0和A0是试样初始的长度和截面积，L是拉伸变形后的长度，F是拉力； 只适合于小变形；∫ 真实应力应变:ε=L L0dL/L=ln(L/L0)=ln(1+ε)σ = σ /(1 + ε )注：真实应变总是小于工程应变，且变形量愈大，两者差距也愈大； 真实应力总是大于工程应力； 大变形量塑性中，具有重要意义；修正应力应变:σk=σ/(1 +d 8ρ)注：d颈缩处试件直径；ρ颈缩处试件外形的曲率半径；ABAQUS应力应变: σ S 0σi εi −εs奇瑞汽车.CAEABAQUS模型数据组成：奇瑞汽车.CAE单元类型：奇瑞汽车.CAE单元阶数单元阶数：减缩积分单元的刚度完全积分（CPS4/S4）（CPS4R /S4R ）和质量在单元内的采样一阶单元点进行数值（CPS8）（CPS8R ）计算，这些采样点叫做“”二阶单元积分点一阶完全积分单元：承受弯曲时，剪切自锁，单元过硬，即使网格很细，计算精度任阶完全积分单元承受弯曲时剪切自锁单元过硬即使网格很细计算精度任然很差。
Abaqus Digimat培训
Abaqus培训1.Abaqus概述：Abaqus是一套功能强大的工程模拟的有限元软件，其解决的问题的范围从相对简单的线形分析到许多复杂的非线形问题。
2.CAE基础介绍：CAE指用计算机求解分析复杂工程和产品的结构力学性能，以及优化结构性能等。
CAE软件可作静态结构分析，动态结构分析，研究线形、非线形问题，分析结构（固体）、流体、电磁等。
3.Abaqus界面介绍：①几何建模Part②划分网格Mesh③特性设置Property④建立装配体Assembly⑤定义分析步Step⑥相互作用Interaction⑦载荷边界Load⑧提交运算Job⑨后处理Visualization4.Abaqus基本操作：旋转模型: Ctrl+Alt+鼠标左键平移模型: Ctrl+Alt+鼠标中键缩放模型: Ctrl+Alt+鼠标右键4.静力学分析练习：①导入几何模型bsd_asm.stp②进入部件平台，将原复杂模型切割成若干个简单Cell。
③进行网格划分④定义材料属性，定义截面属性，分配截面属性。
⑤导入装配体模块，利用旋转、平移、约束命令调整装配位置。
⑥建立分析步⑦进入Interaction模块，建立Tie约束。
⑧进入Load模块，选择固定端，建立边界条件（固定）。
施加重力载荷。
⑨进入Job管理器，提交运算，打开监控截面进行实时监控。
⑩运算完成后，输出应力云图和位移云图。
得到结果数据。
5.静力分析例子1-方形板按压测试加载；①建立Part-1部件，绘制300x200平板模型（可变形、壳、平面）②建立Part-2部件，绘制草图、利用旋转命令绘制直径30mm 的离散刚性探头。
创建参考点。
③定义材料属性，创建截面属性，分配截面属性。
④导入装配体，调整探头与平板的位置。
⑤建立分析步⑥相互作用模块中，建立接触约束，法向行为和切向行为均采取默认值。
选择刚性体作为主面，平板作为从面。
⑦载荷模块中，选择两侧边创建边界条件，完全固定，限制六个方向自由度。
ABAQUS6.6中文培训资料
