电焊工的操作作业指导书
Operation instruction for electric welder
电焊工的操作作业指导书
使用备注：技术安全主要是通过对技术和安全本质性的再认识以提高对技术和安全的理解，进而形成更加科
学的技术安全观，并在新技术安全观指引下改进安全技术和安全措施，最终达到提高安全性的目的。
1、从事电焊操作人员，必须进行专门培训，掌握焊接的安全技术、操作规程，考试合格，取得操作合格证后方准操作。
操作时应持证上岗。
徒工学习期间，不能单独操作，必须在师傅的监护下进行操作；
2、焊工在操作前，要严格检查所用工具，包括电焊机设备、线路敷设、电缆线的接点等，使用的工具均应符合标准，保持完好状态，持证上岗，焊接操作人员在工作时应穿戴好所有防护用具；
3、电焊机应有单独开关，装在防火、防雨的闸箱内，电焊机应设防雨棚。
开关的保险丝容量应为该机的1.5倍，保险丝不准用铜丝或铁丝代替；电焊机必须设有专用接地线，直接放在焊件上，接地线不准接在建筑物、机械设备、各种管道、避雷引下线和金属架上借路使用，防止接触火花，造成起火事故；
4、电焊机一、二次线应用线鼻子压接牢固，同时应加装防护罩，
防止松动、短路放弧，引起火灾；
5、操作前必须办理用火申请手续，经本单位领导同意，领取用火许可证后方可进行操作；焊接时必须设接火斗，防火看护人；在有可燃材料保温部位，同部位上下交叉作业；严格执行防火规定和操作规程，操作时采取相应的措施，与看火人员密切配合，防止引起火灾；
6、遇有五级以上大风气候时，施工现场的高空各露天焊接作业应停止，雨天后应先清除施工地点的积水后方可施焊；
7、进行电焊前，应由施工员或班组长向操作、看火人员进行消防安全技术措施交底，所有交、直流电的金属外壳，都必须采取保护接地或接零，焊接的金属设备、结构本身要接地；
8、禁止使用不合格的焊接工具设备。
电焊的导线不能与装有气体的气瓶接触，也不能与气焊的软管或气体的导管放在一起。
焊把线各气焊的软管不得从生产、使用、储存、易燃易爆物品的场所或部位穿过；
9、焊接现场、临时库房必须配备灭火器材。
10、气焊时，氧气瓶、乙炔瓶应与各种易燃可燃材料隔离，二瓶之间不得小于5m，与明火之间不得小于10m。
11、焊接结束或离开操作现场时，必须切断电源、气源。
赤热的焊嘴、焊钳以及焊条等，禁止放在易燃、易爆物品和可燃物上；
场监护；
12、在焊接过程中，要随时进行检查，操作结束后，要对焊接地点进行仔细检查确认无危险后方可离开。
这里填写您的公司名字
Fill In Your Business Name Here。
焊工岗位安全作业指导书（2篇）
焊工岗位安全作业指导书1.按规定穿戴好本岗位劳动保护用品，工作服的上衣扣子必须从下到上扣好，不得敞胸露背2.冬季不得穿下摆过长的防寒服或棉衣3.检查工器具有无损坏，是否存在漏气，堵塞，漏电等现象。
1.由于工作服不系扣或上衣下摆过长被皮带转动的部位带入2.氧、电焊工如果不待戴手套，作业时发生烫伤3.电焊不戴焊帽会刺伤眼睛。
1.劳动保护用品穿戴符合本岗位规定，工作服的扣子要全部扣上作业时戴好隔热，电焊作业时要戴焊帽。
2检查氧气瓶，乙炔瓶是否存在漏气现象，橡皮管是否有漏气现象，压力表指示正常，有无安装回火防止器。
3、电焊机地线良好，一次、二次线无裸露现象。
1.1、氧气乙炔不能同车运输，加防震圈2、存放防止热源，放置平稳，不能卧倒，氧气、乙炔和火源之间要保持安全距离，检查是否漏气并存放在防止雨淋和防止暴晒的地方。
1、用氧气____乙炔焊时由于气体泄漏造成燃烧和爆炸导致烧伤，由于没有安装回火装置导致燃烧和爆炸，由于氧气瓶和乙炔瓶距离太近或两者和火源的距离太近而造成燃烧和爆炸，由于操作顺序不正确而造成燃烧和爆炸2、在使用电焊时未检查线路导致触电，未穿戴好劳保用品而造成眼睛伤害和烫伤3、拆卸氧气表应先松顶针，再关瓶阀4、氧气____乙炔焊使用前检查是否漏气，是否安装回火装置。
氧气与乙炔相距不小于5米，两瓶距作业场地其他火源10米以上5、电弧焊使用前检查线路。
6、使用电弧焊时，不在带电物体上施焊，身体不得靠在铁板上换焊条，人多处焊接时，要安设遮挡板7、氧焊与电焊共用时二次线与气带不可混作一团1、冬季作业时，如氧气或乙炔发生冻结，禁止使用火源解冻，只能使用热水或蒸汽解冻，更不得使用氧气吹扫乙炔胶管，乙炔表必须配装回火防止器由于气焊和电焊都是明火，本身又易燃易爆所以在存有易燃易爆的场所作业容易发生燃烧和爆炸现象。
1、焊接切割作业区5米内不得存放易燃易爆物品，如必须在易燃易爆处作业时必须办理动火作业手续，同时采取有效的防范措施方可作业。

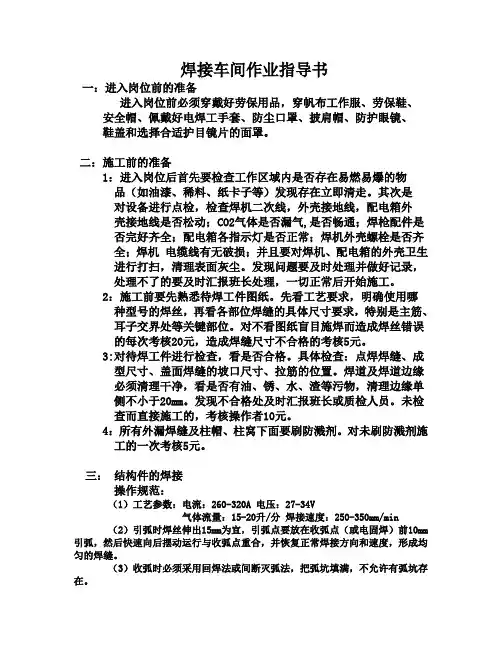

焊接车间作业指导书
焊接车间作业指导书一：进入岗位前的准备进入岗位前必须穿戴好劳保用品，穿帆布工作服、劳保鞋、安全帽、佩戴好电焊工手套、防尘口罩、披肩帽、防护眼镜、鞋盖和选择合适护目镜片的面罩。
二：施工前的准备1：进入岗位后首先要检查工作区域内是否存在易燃易爆的物品（如油漆、稀料、纸卡子等）发现存在立即清走。
其次是对设备进行点检，检查焊机二次线，外壳接地线，配电箱外壳接地线是否松动；CO2气体是否漏气,是否畅通；焊枪配件是否完好齐全；配电箱各指示灯是否正常；焊机外壳螺栓是否齐全；焊机电缆线有无破损；并且要对焊机、配电箱的外壳卫生进行打扫，清理表面灰尘。
发现问题要及时处理并做好记录，处理不了的要及时汇报班长处理，一切正常后开始施工。
2：施工前要先熟悉待焊工件图纸。
先看工艺要求，明确使用哪种型号的焊丝，再看各部位焊缝的具体尺寸要求，特别是主筋、耳子交界处等关键部位。
对不看图纸盲目施焊而造成焊丝错误的每次考核20元，造成焊缝尺寸不合格的考核5元。
3:对待焊工件进行检查，看是否合格。
具体检查：点焊焊缝、成型尺寸、盖面焊缝的坡口尺寸、拉筋的位置。
焊道及焊道边缘必须清理干净，看是否有油、锈、水、渣等污物，清理边缘单侧不小于20mm。
发现不合格处及时汇报班长或质检人员。
未检查而直接施工的，考核操作者10元。
4：所有外漏焊缝及柱帽、柱窝下面要刷防溅剂。
对未刷防溅剂施工的一次考核5元。
三：结构件的焊接操作规范：（1）工艺参数：电流：260-320A 电压：27-34V气体流量：15-20升/分焊接速度：250-350mm/min （2）引弧时焊丝伸出15mm为宜，引弧点要放在收弧点（或电固焊）前10mm 引弧，然后快速向后摆动运行与收弧点重合，并恢复正常焊接方向和速度，形成均匀的焊缝。
（3）收弧时必须采用回焊法或间断灭弧法，把弧坑填满，不允许有弧坑存在。
（4）按图纸要求需要预热的结构件，Q550材质的预热温度在300-150摄氏度之间。
焊接作业指导书
焊接作业指导书一、任务背景和目的焊接是一种常见的金属连接方法，广泛应用于各个行业和领域。
为了确保焊接作业的安全、高效和质量，制定本指导书，提供详细的焊接作业流程和操作要求，以指导焊工进行焊接作业。
二、作业环境和安全要求1. 作业环境：- 确保焊接作业区域通风良好，避免有害气体积聚。
- 保持作业区域整洁，防止杂物堆积和滑倒。
- 确保作业区域没有易燃物品，避免火灾发生。
2. 安全要求：- 所有焊工必须穿戴个人防护装备，包括焊接面罩、防护手套、防护服等。
- 确保焊工具和设备正常工作，定期检查和维护。
- 确保焊工具和设备接地良好，避免电击事故发生。
- 禁止在焊接作业区域吸烟、使用明火或者其他火源。
三、设备和材料准备1. 设备准备：- 焊接机：根据焊接材料和要求选择合适的焊接机，确保其工作正常和安全。
- 气体供应系统：根据焊接作业需要，准备好气体供应系统，并确保其正常工作。
- 焊接工具：准备好各类焊接工具，如电焊钳、剪刀、刷子等。
2. 材料准备：- 焊接材料：根据焊接作业需要，准备好合适的焊接材料，如焊条、焊丝等。
- 清洁剂：准备好适合于焊接材料的清洁剂，用于清洁焊接表面。
四、焊接作业流程1. 准备工作：- 检查焊接设备和工具，确保其正常工作。
- 清洁焊接表面，去除油污和杂质。
- 安装焊接夹具和定位装置，确保焊接位置准确。
2. 调试焊接设备：- 根据焊接材料和要求，调整焊接机的电流和电压。
- 检查气体供应系统，确保气体流量稳定。
3. 开始焊接：- 确保焊工穿戴个人防护装备，包括焊接面罩、防护手套等。
- 将焊条或者焊丝插入焊接机，根据焊接位置和要求选择合适的焊接方法。
- 控制焊接电流和速度，保持焊接质量和外观。
- 焊接完成后，断开电源，清理焊接残渣和杂质。
五、质量控制和验收标准1. 质量控制：- 焊接过程中，焊工应注意焊接电流、速度和均匀性，确保焊缝质量。
- 焊接完成后，应检查焊缝的密实性、无裂纹温和孔等缺陷。
电气焊工作业指导书
电气焊工作业指导书一、工作环境及安全注意事项1.1 工作环境：电气焊工作一般在室内或室外进行，需要保持良好的通风和光线条件。
同时，工作区域应保持整洁，防止杂物堆积、有害物质积聚以及易燃易爆物品的存在。
1.2 安全注意事项：电气焊工作存在一定的安全风险，请焊工在操作过程中务必严格遵守以下事项：1.2.1 佩戴个人防护装备：焊工应佩戴遮光眼镜、防护面罩、耐高温手套和防护服等个人防护装备，以保护自身免受火花、火焰和高温的伤害。
1.2.2 使用合适的焊接设备：焊工应选择适合任务的焊接设备，并确保其正常工作。
在操作之前，应仔细检查设备并排除故障。
1.2.3 确保工作区域安全：焊工在工作之前，应检查工作区域的电气设备和线路是否正常。
如发现异常，需要及时进行维修或通知相关人员。
1.2.4 防止电击：在进行电气焊接作业时，焊工应确保设备和工件的电源已经切断。
焊工不得触摸带电的部件，以免发生电击事故。
1.2.5 注意火焰和烟雾：焊接过程会产生火花和烟雾，应防止其扩散到易燃物品附近，并确保工作区域有合适的通风设施，以避免缺氧和中毒的危险。
二、焊接设备和工具使用2.1 焊接设备：常用的电气焊接设备包括电弧焊机、气体保护焊机、电阻焊机等。
焊工在操作之前应熟悉设备的使用说明书，并确保设备处于安全工作状态。
2.2 焊接工具：除了焊接设备之外，焊工还需要使用一些基本工具进行焊接作业，包括电钳、螺丝刀、扳手等。
焊工应确保工具的良好状态，防止使用损坏的或不合适的工具，以免影响工作质量和操作安全。
三、焊接作业步骤电气焊接作业一般包括准备工作、焊接设备设置、焊接操作和后处理等步骤。
具体步骤如下：3.1 准备工作：焊工在进行焊接作业之前，需要对工件进行清洁和处理。
可使用钢丝刷等工具清除工件表面的污垢和氧化物，以保证焊接质量。
3.2 焊接设备设置：根据工作要求，焊工应调整焊接设备的参数，包括电流、电压和焊接速度等。
根据焊接材料和焊缝类型，选择合适的焊丝和焊材。
电焊工标准化作业指导书
机或升降机不得用来传输焊接电流。
附表
劳保用品正确穿戴
编制
编制日期
焊接电缆处理
焊机外壳必须接地
焊接时，电缆 必须铺开，防 止打圈
煤气区域焊接作业
外壳接地回 路必须畅通
煤气区域焊接 必须办理动火 证，加强煤气检 测
安
5.在有接地或接零工件上电焊时，应先将工件或焊机二次线圈上的接地（接零）线拆除；移动电焊机时必
须先切除电源；焊接设备电源线的连接或改装应由电工进行。
全
6.电焊机送电合闸或拉闸时应戴干燥的绝缘手套，用一只手操作侧身给电焊机停、送电，必须动作迅速。
标
7.严禁在构件进行起吊时焊接，以防损坏钢丝绳发生构件坠落等事故。
准
8.严禁直接焊接承压设备或部件；进行带压焊接时，必须由有关部门制定出相应的焊接工艺要求及安全措
必需在易燃易爆场所作业时，必须办理有关动火审批手续，经安环科或煤气防护站等有关部门批准方可。
4.严禁利用装有易燃易爆物品的管道、容器作为焊接回路；能导电的物体(如：管道、轨道、金属支架、 示
暖气设备等)不得用做永久性焊接回路。作为临时使用之前必须经检查确认所有接头处的电气连接良好，
任何部位不会出现火花或过热。此外，必须采取特殊措施以防事故的发生。锁链钢丝绳、起重机、卷扬
施。
特殊防护用品：电焊手套、焊工脚盖、安全带、电焊防护面罩
触电应对：1.必须遵循动作迅速.方法正确的基本原则。2.迅速切断、关闭电源使触电者脱离带电体（注 意要防止救护人员触电或给触电者造成二次伤害）。3.当触电人员出现神经麻痹、呼吸中断、心脏跳动 停止等征象，不应该认为是死亡，而应该看作是假死，应立即进行心脏除颤、心肺复苏，同时紧急呼 救。人工呼吸： 1.畅通呼吸道，拇指与食指捏住鼻子；2.口对口或口对鼻 3.平稳吹气约 2 秒钟，立即离开触电者口（或 鼻），松开触电者的鼻孔，使其自行呼吸 3 秒钟；4.吹气量以明显看到胸部起伏即可。

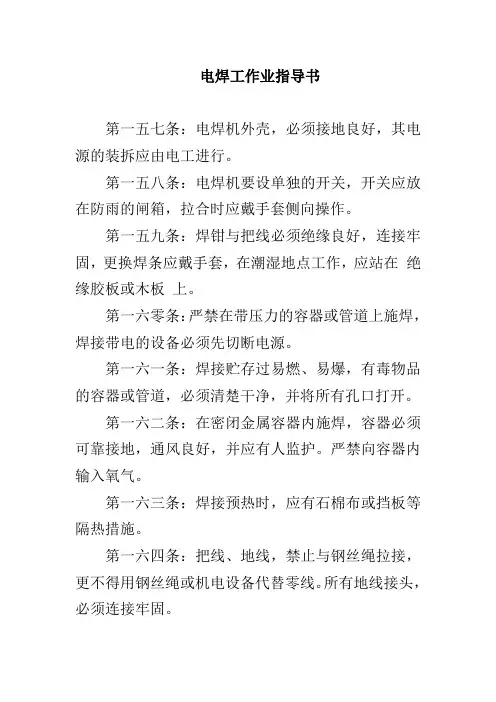

电焊工作业指导书
电焊工作业指导书
第一五七条：电焊机外壳，必须接地良好，其电源的装拆应由电工进行。
第一五八条：电焊机要设单独的开关，开关应放在防雨的闸箱，拉合时应戴手套侧向操作。
第一五九条：焊钳与把线必须绝缘良好，连接牢固，更换焊条应戴手套，在潮湿地点工作，应站在绝缘胶板或木板上。
第一六零条：严禁在带压力的容器或管道上施焊，焊接带电的设备必须先切断电源。
第一六一条：焊接贮存过易燃、易爆，有毒物品的容器或管道，必须清楚干净，并将所有孔口打开。
第一六二条：在密闭金属容器内施焊，容器必须可靠接地，通风良好，并应有人监护。
严禁向容器内输入氧气。
第一六三条：焊接预热时，应有石棉布或挡板等隔热措施。
第一六四条：把线、地线，禁止与钢丝绳拉接，更不得用钢丝绳或机电设备代替零线。
所有地线接头，必须连接牢固。
第一六五条：更换场地移动把线时，应先切断电源，并不得手持把线爬梯登高。
第一六六条：清楚焊渣，采用电弧气刨清根时，应戴防护眼镜或面罩，防止铁渣飞溅伤人。
第一六七条：多台焊机在一起集中施工时，焊接平台或焊件必须接地，并应有隔光板。
第一六八条：钍钨极要放置在密闭铅盒内，磨削钍钨时，必须戴手套、口罩，并将粉尘及排除。
第一六九条：二氧化碳气体预热器的外壳应绝缘，端电压不应大于36伏。
第一七零条：雷雨时，应停止露天焊接作业。
第一七一条：施焊场地周围应清除易燃易爆物品，或进行覆盖、隔热。
第一七二条：必须在易燃易爆气体或液体扩散区施焊时，应经有关部门检试许可后，方可施焊。
第一七三条：工作结束，应切断焊机电源，并检查操作地点，确认无起火危险后，方可离开。
点焊作业指导书
点焊作业指导书一、任务描述点焊作业指导书是为了指导焊工进行点焊作业，确保焊接质量和操作安全。
本指导书包括焊接前的准备工作、焊接设备的操作步骤、焊接参数的设定、焊接过程的操作要点以及焊后处理等内容。
二、焊接前的准备工作1. 确保焊接区域干净整洁，清除杂物和油污，以免影响焊接质量。
2. 检查焊接设备的工作状态，确保设备正常运行，如电源、电缆、接头等。
3. 配备所需的焊接材料和工具，如焊丝、焊盘、焊钳等。
4. 穿戴个人防护装备，包括焊接面罩、焊手套、防护服等，确保操作安全。
三、焊接设备的操作步骤1. 打开焊接设备的电源开关，确保电源正常供应。
2. 调节焊接设备的电流和时间参数，根据焊接材料和焊接件的要求进行设置。
3. 检查焊接设备的接线是否正确，确保正负极接线正确连接。
4. 检查焊接设备的气压是否正常，如使用气动焊接设备。
5. 确认焊接设备的工作状态正常后，进行下一步操作。
四、焊接参数的设定1. 根据焊接材料的种类和厚度，选择合适的焊接电流和时间参数。
2. 根据焊接件的要求，调节焊接设备的压力参数，确保焊接均匀和牢固。
3. 根据焊接件的形状和尺寸，调整焊接设备的焊接头的形状和尺寸，以便更好地适应焊接需求。
五、焊接过程的操作要点1. 将焊接件放置在焊接盘上，确保焊接件与焊接电极接触良好。
2. 按下焊接设备的启动按钮，开始进行焊接操作。
3. 在焊接过程中，保持焊接电极与焊接件的接触，保持稳定的焊接压力。
4. 控制焊接时间，根据焊接材料和焊接件的要求，确保焊接质量。
5. 焊接完成后，松开焊接电极，将焊接件取下。
六、焊后处理1. 检查焊接质量，包括焊点的外观和焊接强度等。
2. 清理焊接区域，清除焊渣和焊接残留物，保持焊接区域的整洁。
3. 对焊接件进行必要的表面处理，如打磨、抛光等，以提高外观质量。
4. 记录焊接参数和焊接质量，以备后续参考和追溯。
七、安全注意事项1. 在进行焊接作业前，必须穿戴个人防护装备，确保操作安全。
2024年度焊接作业指导书
对于密闭空间或有限空 间的焊接作业，应采取 相应的安全措施，如使 用呼吸器、设置警戒区
域等。
现场应配备足够的消防 器材和急救设备，确保 在紧急情况下能够及时
应对。
2024/3/24
13
个人防护装备佩戴要求
2024/3/24
01 操作人员必须佩戴合适的防护眼镜或面罩，防止 飞溅物伤害眼睛或面部。
02 根据焊接工艺和现场环境，选择合适的防护服、 手套、鞋靴等个人防护装备。
2024/3/24
19
焊缝成型不良原因分析及处理措施
原因分析
焊接参数设置不当，如电流、电压、焊接速度等 。
焊枪角度或位置不正确，导致熔池形状不佳。
2024/3/24
20
焊缝成型不良原因分析及处理措施
• 母材表面处理不良，存在油污、锈蚀等问 题。
2024/3/24
21
焊缝成型不良原因分析及处理措施
钎焊
采用比母材熔点低的金属材料作钎料 ，将焊件和钎料加热到高于钎料熔点 、低于母材熔点的温度，利用液态钎 料润湿母材，填充接头间隙并与母材 相互扩散实现连接焊件的方法。具有 变形小、接头光滑美观等特点。常见 的钎焊方法有火焰钎焊、感应钎焊和 炉中钎焊等。
2024/3/24
6
02
焊接材料选用与准备
2024/3/24
28
行业发展趋势预测和新技术应用前景
智能化焊接技术 随着人工智能和机器学习技术的 发展，智能化焊接技术将进一步 提高焊接效率和质量，降低人工 成本和失误率。
远程监控与故障诊断技术 借助互联网和物联网技术，实现 远程监控和故障诊断，提高焊接 设备的运行稳定性和维护便捷性 。
2024/3/24
绿色环保焊接技术 环保意识的提高将推动绿色环保 焊接技术的发展，如无铅焊接、 低烟尘焊接等，以减少对环境的 影响。
焊接作业指导书
焊接作业指导书〔一〕、电焊作业指导书为确保生产、安装和服务的质量，使生产过程在受控状态下进行，根据国家职业技能鉴定教材内容，结合我处电焊作业实际情况，特制定电焊作业工艺标准。
一、对人员、设备、安全的要求1、对从事电焊作业的人员，必须经过培训、考试合格、取得国家颁发的特殊工种操作证方能上岗作业。
2、从事电焊作业的人员，必须按照GB9448—88《焊接与切割》的要求，正确执行安全技术操作规程。
3、应确认电焊机技术状况良好。
氧气、乙炔、发生器，经专业部门检查合格，方能投入使用。
二、手工电弧焊的工艺参数焊接工艺参数〔焊接标准〕是指焊接时，为保证焊接质量而选定的诸物理量。
A、焊接位置的种类：1、平焊：平焊是在水平面上任何方向进行焊接的一种操作方法。
由于焊缝处在水平位置，溶滴主要靠自重过度，34操作技术比较容易掌握，可以选用较大直径焊条和较大焊接电流，生产效率高，因此在生产中应用较为普遍。
如果焊接工艺参数选择和操作不当，打底时容易造成根部焊瘤或未焊透，也容易出现熔渣或熔化金属混杂不清或溶渣超前而引起的夹渣。
常用平焊有对接平焊、T形接头平焊和搭接接头平焊。
2.立焊：是在垂直方向焊接的一种操作方法。
由于重力的作用，焊条熔化形成的熔滴和熔池中的金属会滴落下来，使焊缝难以成形，影响质量。
因此，立焊所用的焊条直径和焊接电流应小于平焊，并应采用短弧焊接。
3.横焊：是在垂直面上焊接横焊缝的一种操作方法。
由于熔融金属的重力，很容易流下来，产生各种缺陷。
因此，应采用短弧焊接，并选择较小直径的焊条、较小的焊接电流和合适的带材输送方式。
4、仰焊：焊缝位于燃烧电弧的上方，焊工在仰视位置进行焊接。
仰焊劳动强度大，是最难焊的一种焊接位置。
由于仰焊时，熔化金属在重力作用下较易下淌，溶池形状和大小不易控制，容易出现夹渣。
未焊透，凹陷现象，运条困难，外表不易焊得平整。
焊接时，必须正确选用焊条直径和焊接35电流，以便减少溶池的面积，尽量使用厚药皮焊条和维持最短的电弧，有利于溶滴在很短时间内过渡到溶池中，促使焊缝成形。
电焊作业指导书
电焊作业指导书
标题：电焊作业指导书
引言概述：电焊是一种常见的金属加工方式，广泛应用于工业生产和建筑领域。
为了确保电焊作业的安全和效率，制定一份电焊作业指导书是非常必要的。
本文将从电焊作业前的准备、电焊设备的使用、电焊作业中的注意事项、电焊作业后的清理和维护以及常见问题及解决方法等五个方面进行详细介绍。
一、电焊作业前的准备
1.1 确认电焊作业的具体要求和工艺参数
1.2 检查电焊设备和焊接材料的完好性
1.3 确保工作场所通风良好，消防设备齐全
二、电焊设备的使用
2.1 确保电焊设备接地良好
2.2 选择合适的焊接电流和电压
2.3 注意电焊电弧的稳定性和焊接速度
三、电焊作业中的注意事项
3.1 佩戴防护设备，如焊接面罩、手套等
3.2 注意电焊作业时的周围环境和人员安全
3.3 避免电焊过程中的火花飞溅和烟尘产生
四、电焊作业后的清理和维护
4.1 关闭电焊设备并断开电源
4.2 清理焊接残渣和焊接区域
4.3 定期检查和维护电焊设备，保持设备的良好状态
五、常见问题及解决方法
5.1 电焊焊缝出现气孔怎么办
5.2 电焊焊接接头出现裂纹如何处理
5.3 电焊设备出现故障时应该如何排除
总结：电焊作业是一项技术活，需要严格遵守操作规程和安全操作规范。
通过制定电焊作业指导书，可以有效提高电焊作业的安全性和效率，减少事故的发生。
希望本文的内容能够对电焊作业人员提供一些帮助和指导。
