铁路桥梁的施工工艺

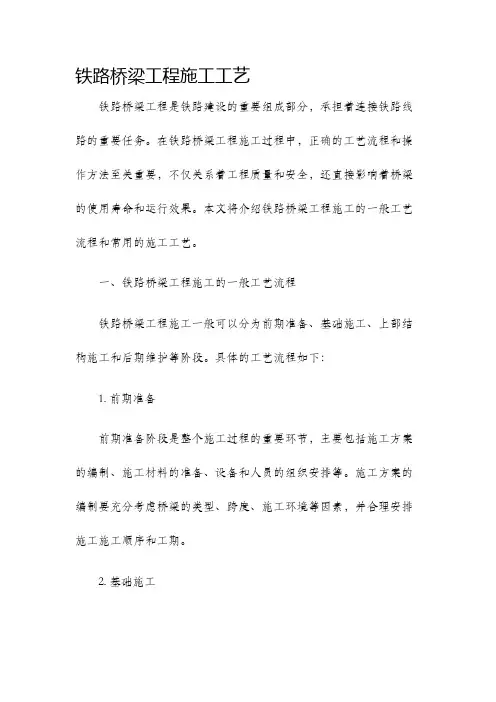

铁路桥梁工程施工工艺
铁路桥梁工程施工工艺铁路桥梁工程是铁路建设的重要组成部分，承担着连接铁路线路的重要任务。
在铁路桥梁工程施工过程中，正确的工艺流程和操作方法至关重要，不仅关系着工程质量和安全，还直接影响着桥梁的使用寿命和运行效果。
本文将介绍铁路桥梁工程施工的一般工艺流程和常用的施工工艺。
一、铁路桥梁工程施工的一般工艺流程铁路桥梁工程施工一般可以分为前期准备、基础施工、上部结构施工和后期维护等阶段。
具体的工艺流程如下：1. 前期准备前期准备阶段是整个施工过程的重要环节，主要包括施工方案的编制、施工材料的准备、设备和人员的组织安排等。
施工方案的编制要充分考虑桥梁的类型、跨度、施工环境等因素，并合理安排施工施工顺序和工期。
2. 基础施工基础施工是指桥梁的基础部分的施工，主要包括桥墩基础和桥台基础的施工。
施工过程中需要根据设计要求进行地质勘察和地基处理，并合理安排沉井、基坑开挖、钢筋安装和混凝土浇筑等工序。
3. 上部结构施工上部结构施工是指桥梁的上部建筑的施工，主要包括桥面梁、支座和栏杆等部分的施工。
在施工过程中需要根据施工方案进行钢筋预制、模板安装、混凝土浇筑等工序，并保证结构的稳定性和安全性。
4. 后期维护后期维护是指桥梁工程竣工后的维护工作，主要包括防腐保养、检测监测和定期维护等。
在维护过程中，需要检查桥梁结构的安全性和稳定性，并及时处理发现的问题，以确保桥梁的正常运行和使用寿命。
二、常用的施工工艺1. 钢梁安装工艺钢梁是铁路桥梁的重要组成部分，其安装工艺直接关系到桥梁的质量和安全。
钢梁安装一般分为现场拼装和吊装两个阶段。
在现场拼装过程中，需要按照设计图纸进行钢梁的拼装和焊接。
而在吊装过程中，需要使用大型起重设备进行吊装，保证钢梁的准确安装到设计位置，并进行必要的调整和固定。
2. 混凝土浇筑工艺混凝土浇筑是铁路桥梁工程中常见的工艺，其质量直接影响到桥梁的承载能力和稳定性。
在混凝土浇筑前，需要根据设计要求进行模板的制作和安装，在确保模板牢固的情况下进行混凝土的浇筑和振捣，以保证混凝土的密实性和质量。

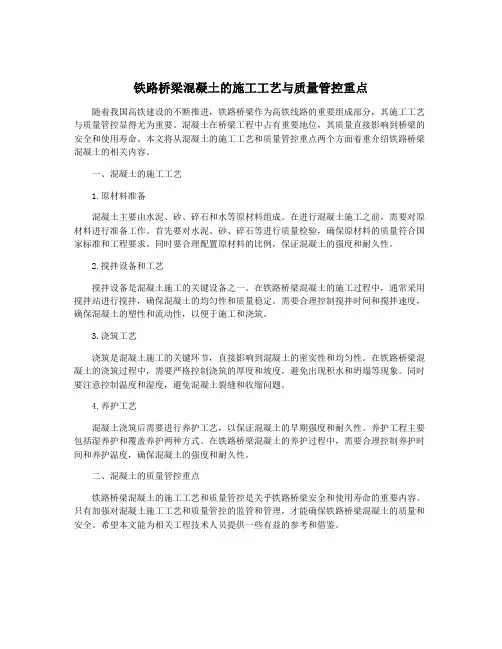

铁路桥梁混凝土的施工工艺与质量管控重点
铁路桥梁混凝土的施工工艺与质量管控重点随着我国高铁建设的不断推进，铁路桥梁作为高铁线路的重要组成部分，其施工工艺与质量管控显得尤为重要。
混凝土在桥梁工程中占有重要地位，其质量直接影响到桥梁的安全和使用寿命。
本文将从混凝土的施工工艺和质量管控重点两个方面着重介绍铁路桥梁混凝土的相关内容。
一、混凝土的施工工艺1.原材料准备混凝土主要由水泥、砂、碎石和水等原材料组成。
在进行混凝土施工之前，需要对原材料进行准备工作。
首先要对水泥、砂、碎石等进行质量检验，确保原材料的质量符合国家标准和工程要求。
同时要合理配置原材料的比例，保证混凝土的强度和耐久性。
2.搅拌设备和工艺搅拌设备是混凝土施工的关键设备之一。
在铁路桥梁混凝土的施工过程中，通常采用搅拌站进行搅拌，确保混凝土的均匀性和质量稳定。
需要合理控制搅拌时间和搅拌速度，确保混凝土的塑性和流动性，以便于施工和浇筑。
3.浇筑工艺浇筑是混凝土施工的关键环节，直接影响到混凝土的密实性和均匀性。
在铁路桥梁混凝土的浇筑过程中，需要严格控制浇筑的厚度和坡度，避免出现积水和坍塌等现象。
同时要注意控制温度和湿度，避免混凝土裂缝和收缩问题。
4.养护工艺混凝土浇筑后需要进行养护工艺，以保证混凝土的早期强度和耐久性。
养护工程主要包括湿养护和覆盖养护两种方式。
在铁路桥梁混凝土的养护过程中，需要合理控制养护时间和养护温度，确保混凝土的强度和耐久性。
二、混凝土的质量管控重点铁路桥梁混凝土的施工工艺和质量管控是关乎铁路桥梁安全和使用寿命的重要内容。
只有加强对混凝土施工工艺和质量管控的监管和管理，才能确保铁路桥梁混凝土的质量和安全。
希望本文能为相关工程技术人员提供一些有益的参考和借鉴。
铁路桥梁混凝土的施工工艺与质量管控重点
铁路桥梁混凝土的施工工艺与质量管控重点
铁路桥梁混凝土的施工工艺与质量管控是保证桥梁结构安全稳定的重要环节。
本文将
从施工工艺和质量管控两个方面介绍铁路桥梁混凝土的关键要点。
一、施工工艺：
1. 模板安装：根据设计要求进行模板的组装和安装，确保模板的顺直、稳固。
2. 配筋施工：根据设计图纸和技术要求进行钢筋的预埋和绑扎，保证钢筋的正确位
置和间距，并注意保护好钢筋的防锈措施。
3. 原材料准备：混凝土是由水泥、骨料、粉煤灰、外加剂等原材料组成，施工前需
对原材料进行检测和配比，保证其质量和比例正确。
4. 搅拌与浇筑：混凝土的搅拌需要采用搅拌机进行，控制水灰比和搅拌时间，搅拌
均匀后，将混凝土浇筑到模板中，注意振捣来排除空气和空隙。
5. 表面处理：混凝土固化后需要进行表面处理，一般采用喷浆、刮平或研磨等方法，确保混凝土表面的平整度和光洁度。
6. 养护：混凝土浇筑完成后需要进行养护，一般采用湿养护或覆盖保湿养护等方法，保证混凝土的强度和抗渗性能的发展。
铁路桥梁混凝土的施工工艺与质量管控的重点包括模板安装、配筋施工、原材料准备、搅拌与浇筑、表面处理和养护等方面，严格按照施工要求和标准进行施工，并且对原材料、模板、钢筋和混凝土进行质量抽检和监控，确保铁路桥梁混凝土工程的质量和安全性。
铁路桥梁施工工艺与施工质量控制要点
铁路桥梁施工工艺与施工质量控制要点1.引言铁路桥梁是铁路交通中不可或缺的重要构筑物，其施工工艺和质量控制直接影响着铁路的安全运行。
本文将从桩基施工、结构施工、防护措施等几个方面来探讨铁路桥梁施工的工艺及质量控制要点。
2.桩基施工桩基施工是铁路桥梁建设中的重要环节，其质量直接关系到桥梁的牢固性和稳定性。
在桩基施工中，一方面需要注重桩的布置和钢筋的安装，保证桩的数量和位置符合设计要求；另一方面，还需要合理选取桩基施工方法，如静压沉桩、钻孔灌注桩等，确保桩基施工的质量和效果。
3.结构施工在铁路桥梁的结构施工中，需要特别关注桥面铺装、桥墩和墩台施工等关键工艺。
桥面铺装需要选用耐久性好、防滑效果好的材料，并采取合理的施工工艺，确保桥面的平整度和防水性能。
桥墩和墩台的施工需要注意合理的布筋和模板拆除时间，以保证结构的强度和稳定性。
4.防护措施铁路桥梁的正常运行需要日常维护和防护措施。
在施工过程中，要注意对桥梁进行防护，避免施工对桥梁造成损害。
针对不同的施工环节，需要采取相应的防护措施，如在进行桩基施工时，要避免桥梁的振动对周围土层和其他结构造成破坏；在结构施工时，要注意保护好已完工的结构部分，避免施工车辆和材料损坏桥梁。
5.质量控制要点在铁路桥梁施工中，质量控制是确保施工质量的关键。
首先，要建立完善的质量管理体系，明确各方责任和工作流程，确保施工过程中的质量得到有效控制。
其次，要制定严格的施工工艺规范和检验标准，依据设计要求进行质量检验和验收。
同时，还应加强监督检查，及时发现和解决质量问题，确保施工质量符合标准。
6.施工过程中的环境保护铁路桥梁的施工过程中，要注重环境保护。
在施工过程中，要遵守环保法律法规，减少施工对周围环境的污染。
特别是在进行混凝土浇筑和沉桩等工艺时，要采取有效的措施，减少噪音和颗粒物排放。
此外，还要对施工现场进行垃圾分类处理和清理，保持施工现场的整洁。
7.施工组织与协调铁路桥梁施工需要多个专业的施工队伍协同作业，因此施工组织与协调至关重要。

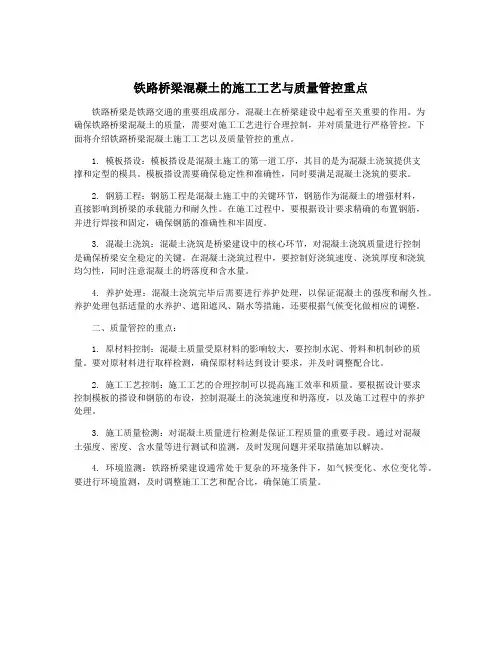

铁路桥梁混凝土的施工工艺与质量管控重点
铁路桥梁混凝土的施工工艺与质量管控重点铁路桥梁是铁路交通的重要组成部分，混凝土在桥梁建设中起着至关重要的作用。
为确保铁路桥梁混凝土的质量，需要对施工工艺进行合理控制，并对质量进行严格管控。
下面将介绍铁路桥梁混凝土施工工艺以及质量管控的重点。
1. 模板搭设：模板搭设是混凝土施工的第一道工序，其目的是为混凝土浇筑提供支撑和定型的模具。
模板搭设需要确保稳定性和准确性，同时要满足混凝土浇筑的要求。
2. 钢筋工程：钢筋工程是混凝土施工中的关键环节，钢筋作为混凝土的增强材料，直接影响到桥梁的承载能力和耐久性。
在施工过程中，要根据设计要求精确的布置钢筋，并进行焊接和固定，确保钢筋的准确性和牢固度。
3. 混凝土浇筑：混凝土浇筑是桥梁建设中的核心环节，对混凝土浇筑质量进行控制是确保桥梁安全稳定的关键。
在混凝土浇筑过程中，要控制好浇筑速度、浇筑厚度和浇筑均匀性，同时注意混凝土的坍落度和含水量。
4. 养护处理：混凝土浇筑完毕后需要进行养护处理，以保证混凝土的强度和耐久性。
养护处理包括适量的水养护、遮阳遮风、隔水等措施，还要根据气候变化做相应的调整。
二、质量管控的重点：1. 原材料控制：混凝土质量受原材料的影响较大，要控制水泥、骨料和机制砂的质量。
要对原材料进行取样检测，确保原材料达到设计要求，并及时调整配合比。
2. 施工工艺控制：施工工艺的合理控制可以提高施工效率和质量。
要根据设计要求控制模板的搭设和钢筋的布设，控制混凝土的浇筑速度和坍落度，以及施工过程中的养护处理。
3. 施工质量检测：对混凝土质量进行检测是保证工程质量的重要手段。
通过对混凝土强度、密度、含水量等进行测试和监测，及时发现问题并采取措施加以解决。
4. 环境监测：铁路桥梁建设通常处于复杂的环境条件下，如气候变化、水位变化等。
要进行环境监测，及时调整施工工艺和配合比，确保施工质量。

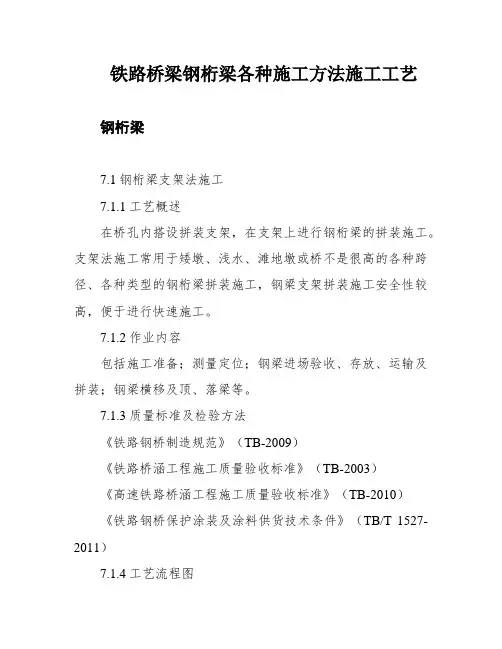

铁路桥梁钢桁梁各种施工方法施工工艺
铁路桥梁钢桁梁各种施工方法施工工艺钢桁梁7.1钢桁梁支架法施工7.1.1工艺概述在桥孔内搭设拼装支架，在支架上进行钢桁梁的拼装施工。
支架法施工常用于矮墩、浅水、滩地墩或桥不是很高的各种跨径、各种类型的钢桁梁拼装施工，钢梁支架拼装施工安全性较高，便于进行快速施工。
7.1.2作业内容包括施工准备；测量定位；钢梁进场验收、存放、运输及拼装；钢梁横移及顶、落梁等。
7.1.3质量标准及检验方法《铁路钢桥制造规范》（TB-2009）《铁路桥涵工程施工质量验收标准》（TB-2003）《高速铁路桥涵工程施工质量验收标准》（TB-2010）《铁路钢桥保护涂装及涂料供货技术条件》（TB/T 1527-2011）7.1.4工艺流程图施工筹办测量定位施工支架拼装钢梁进场及预拼钢梁杆件运输及吊装XXX横移顶落梁7.1.5工艺步调及质量控制一、施工筹办1．技术筹办工作（1）钢桁梁拼装架设前，应具备以下主要技术资料：1）钢梁结构设计图(注明钢梁设计标准温度)、杆件应力表、杆件质量表、钢梁安装计算资料。
2）桥址和桥头的地势、地质图。
3）桥址水文、气象资料。
4）桥墩、台结构图及竣工里程、高程、中线测量、跨度测量等资料。
5）钢梁制造厂应供给下列资料：①钢材质量证明书、主要焊缝检验报告及焊缝重大修补记录；②钢梁试拼记录：包括钢梁轮廓尺寸及主衍拱度、工地栓孔重合率、磨光顶紧及板层间缝隙等；③钢梁杆件(包孕支座)编号、质量、杆件发送表及拼装部位图；④杆件出厂检验及格证及制造进程中变更设想的杆件竣工图、工厂制造图；⑤工地栓接板面经处理后出厂时的摩擦系数试验资料和摩擦系数工地试验板若干组(试验板数量根据合同要求而定)。
⑥杆件拼装顺序图。
⑦钢桁梁拼装施工预拼图，含螺栓长度、型号、拼装冲钉数量及部位分布等。
⑧高强度螺栓连接副出厂合格证或产品质量保证书。
（2）根据己批准的设计文件及有关技术资料、桥址自然条件(包括水文、气象、地质、地形等)、航运要求、结构类型、施工机具及工期要求等因素编制实施性施工组织设计和施工结构设计。
铁路桥梁混凝土的施工工艺与质量管控重点
铁路桥梁混凝土的施工工艺与质量管控重点铁路桥梁作为交通运输领域重要的基础设施之一，其建设质量直接关系到运输安全和经济效益。
在铁路桥梁建设过程中，混凝土的施工工艺和质量管控是关键环节，需要严格控制各环节的施工质量。
本文将分析铁路桥梁混凝土的施工工艺和质量管控重点。
1.原材料准备在混凝土施工前，要先检查原材料的质量。
混凝土的主要原材料包括水泥、骨料、细集料、水和掺合料等。
水泥应符合国家标准要求，骨料和细集料应符合设计要求，水的质量应符合水质标准。
2.现场施工准备在施工前，要对现场进行准备工作。
清理现场垃圾和杂物，铺设专用薄膜，确保环境清洁卫生。
按照设计方案，确定钢筋的数量和布置位置，准备好模板和模板支架。
3.混凝土配制混凝土配制应在配合比与技术要求基础上进行，混凝土的拌和时间不少于2分钟，保证混凝土的均匀性。
4.模板安装在铁路桥梁混凝土施工中，模板安装是十分重要的一个环节。
模板应严格按照设计要求进行安装，要保证模板的精度、平整度等。
5.混凝土浇筑在混凝土浇筑过程中，应注意以下几点：（1）混凝土应均匀浇入模板内，不要漏浇、错浇或少浇。
（2）在浇筑混凝土时，请注意混凝土的流动性。
可以采用振捣器等工具来提高混凝土的密实度。
（3）混凝土浇筑时应注意温度和湿度，避免温度过高或过低引起混凝土龟裂、变形等问题。
6.养护在混凝土浇筑后，需要及时进行养护。
养护时间一般不少于7天，养护期间要注意保持环境湿润，避免混凝土龟裂。
1.混凝土拌合物质量的控制混凝土拌合物的质量直接影响到混凝土的强度和耐久性。
在混凝土施工过程中，应注意混凝土拌合物的配制和混合时间，保证混凝土质量，防止混凝土裂缝、龟裂和渗漏等问题的发生。
2.模板制作和安装的质量控制模板的制作和安装直接影响到混凝土的形状和尺寸的精度。
在模板制作和安装过程中，应注意模板的质量、精度和安全问题，保证模板的平整度、精密度和牢固程度。
混凝土养护的质量控制是保证混凝土强度、耐久性和使用寿命的关键。
铁路桥面系施工方案
铁路桥面系施工方案一、施工前准备工作在进行铁路桥面系的施工前，需要进行充分的准备工作，以确保施工过程顺利进行。
以下是施工前准备工作的内容：1.确定桥面系施工的具体位置和范围，并对施工区域进行清理和平整。
2.确保施工所需的材料和设备的准备充分完备，包括混凝土、钢筋、模板等。
3.对施工人员进行培训，确保他们了解施工方案和安全操作规程。
4.制定详细的施工计划和施工方案，包括施工的具体步骤、质量控制措施等。
二、施工步骤1. 预处理工作在进行桥面系的施工前，需要进行一些预处理工作，包括：•对桥面进行清理，确保表面平整干净。
•桥台和桥墩的检查和修复，确保其结构完好无损。
•确定钢筋的布置和数量，进行预埂。
2. 浇筑混凝土•搅拌混凝土并运至施工现场。
•将混凝土倒入模板中，进行振捣和整平。
•确保混凝土的均匀浇筑，避免出现空鼓和裂缝。
3. 模板拆除•待混凝土充分凝固后，进行模板的拆除。
•拆模时要轻拆轻放，避免损坏混凝土结构。
4. 补修和养护•对施工完毕的桥面系进行补修和养护，确保其平整和耐久。
三、质量控制在铁路桥面系施工过程中，需要进行严格的质量控制，确保施工质量符合要求。
以下是质量控制的主要内容：1.对混凝土进行强度和密实性检测，确保其符合相关标准要求。
2.对钢筋的焊接和铺设进行检查，确保其位置准确、牢固。
3.对模板进行检查，确保其平整度和尺寸符合要求。
4.对施工过程进行监控，及时发现和纠正施工中的问题。
结语铁路桥面系施工是一项复杂的工程，需要严格按照施工方案进行操作，确保施工质量和安全。
只有经过精心的策划和周密的准备，才能顺利完成铁路桥面系的施工工作。
希望本文所述的施工方案对相关人员有所帮助。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路桥梁的施工工艺
1混凝土材料的设计和选择
(1)根据施工技术要求及施工标准，需用低水热化和含碱量低的水泥，并且水泥的型号、水泥的具体用量、水灰比例、骨料品种及级配、外
加剂、外加矿物原料、混凝土表面覆盖层等，需要根据桥梁的承载力
等数据进行实验室实验，确保混凝土的配制满足铁路的使用强度。
针
对混凝土容易发生的碱—集料反应的发生机理，选用低碱水泥的同时
运用非活性集料及使用掺合料降低混凝土的碱性，来预防碱—集料反
应的发生，增加桥梁混凝土的耐久性。
(2)增强混凝土抗渗性的措施：
①控制适当的水灰比例;②选择颗粒组成较小、水泥细度较小的水泥品种，使用时控制用水量;③选择花岗岩作为混凝土集料，保证施工中的
沙石清洁度;④采用防水砂浆类和防水涂料进行混凝土表面覆盖层或涂层。
氯离子会对钢筋造成锈蚀损坏，可以选用不含氯离子的硅酸水泥，但因复合条件下需要使用含有矿物混合材料的水泥，应该充分检验水
泥中的矿物质种类和含量，要控制氯离子的含量。
提高混凝土抗冻性
的主要措施是掺用减水剂和引气剂，减小混凝土中孔隙率。
部分工程
中掺用含有氯盐的防冻剂和早强剂，掺用是要严格控制氯盐的含量。
(3)混凝土结构耐久性损伤的最主要因素就是混凝土中的钢筋锈蚀，根
据钢筋锈蚀机理发现，钢筋脱钝是由氯离子侵入或混凝土碳化。
从钢
筋和混凝土的耐久性和承载力设计，要根据有效试验进行合适厚度的
保护层建设，在恶劣的环境下，可以采用镀锌钢筋、环氧涂层钢筋、
不锈钢筋、耐蚀钢筋或者添加钢筋阻锈剂等手段来减少钢筋的锈蚀状况，保证桥梁的耐久性。
2支架的施工
支架施工前需要对场地进行平整及夯实处理，并根据要求的荷载系数
填筑混凝土基础等，确保桥梁整体进行混凝土施工后不产生沉降，在
处理好的地基周围进行排水设施的布置。
支架结构的搭建需要稳固牢靠，严格控制竖杆的垂直度、扫地杆和剪力撑的数量及间距，搭设完
毕后进行底模的铺设，并进行预加载试压，消除支架的非弹性变形和
地基不均匀沉降等破坏因素，确保混凝土梁的浇筑质量。
3模板的安装
模板的安装需要结合钢筋及预应力管道的铺设依次进行，模板的进场
需要经过严格检查和检验，确保模板接口干净和板体平整光滑。
根据
桥梁的设计图纸进行底模和、侧模、内模、端模的安装，安装要确保
位置的准确、连接的紧密，并进行预埋件的安装，确保位置准确无遗漏。
4混凝土施工
(1)控制混凝土的配合比。
根据桥梁的荷载数据进行科学的计算和实
验室实验，得到符合承载要求的混凝土配合比，根据混凝土的配合比
进行配合，根据技术性能指标控制水泥强度、砂细度、碎石颗粒级配、吸水率、含泥量等，确保配比中的材料数量在核定范围内。
(2)混凝土
的拌制。
根据施工场地选择科学的搅拌方式及运输方式，确保搅拌过
程中砂浆包裹石子的丰满度，添加剂的掺加需要将添加剂以溶液状倒
入搅拌池，随时注意浆液的流动性及工作度，检测人员对搅拌好的砂
浆进行快速检测，符合使用标准的砂浆及时运输至需要填筑的桥梁下部，等待填筑。
(3)混凝土的灌注。
根据铁路桥梁构件的高度和厚度去
顶浇筑的方法，为保障混凝土的振捣密实效果，多选用分层浇筑法。
注意在用平板振捣器进行振捣操作时，分层浇筑的厚度不能超过20厘米。
中小跨径的T型铁路桥梁的采用水平分层浇筑法，针对高度高及
宽度长等的铁路桥梁，采用斜层浇筑法浇筑。
对于空心板梁，需要先
浇筑底板再立芯模再来扎焊顶面钢筋，最后灌注肋板及面板上的混凝土，混凝土的初凝效果完成后进行芯模的拆卸。
(4)混凝土的浇筑及振
捣操作。
混凝土的浇筑过程中，试验监理工程师需要在浇筑现场及时
检测混凝土的坍落度、含气量、泌水度及入模温度等性能，根据条件
的差异采取相应的养护措施。
振捣过程中需要根据混凝土拌合料的流
动特点进行操作，粗骨料在振捣过程中会依据自身的质量向下沉落并
互相滑动挤紧，水泥砂浆会迅速填筑滑料之间的空隙，并向混凝土的
表面排出空气，完成混凝土浇筑的密实度及耐久性。
(5)混凝土的养护。
完成振捣后，针对混凝土的水化作用及硬化速度，及时在混凝土表面
进行覆膜保护操作，以塑料薄膜和草席层叠压实的方式铺盖，确保覆
盖完全，防止表面水分的蒸发，并根据养护时间和含水量的变化进行
适当的洒水，保持混凝土硬化需要的温度和湿度。
在混凝土的使用强
度满足桥梁设计的数据需求时，进行拆模操作，拆模过程中注意拆除
顺序及避免对混凝土表面的损坏等。
5结束语
铁路桥梁的重要使用特点需要混凝土的施工工艺流畅及施工质量合格，需要工程师根据施工地点的地形环境因素设计合理的混凝土施工参数
及工艺调整，监理工程师在施工过程中严格执行质量控制措施，确保
施工人员掌握施工技术要点，确保整个铁路桥梁的施工质量满足通车
需求的安全性及耐久性。
铁路桥梁的施工工艺。
