轧钢工艺过程介绍(介绍的比较详细)

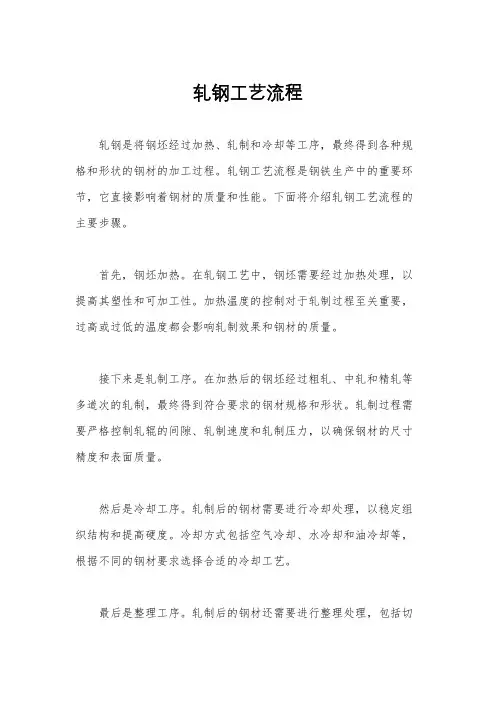

轧钢工艺流程
轧钢工艺流程
轧钢是将钢坯经过加热、轧制和冷却等工序，最终得到各种规格和形状的钢材的加工过程。
轧钢工艺流程是钢铁生产中的重要环节，它直接影响着钢材的质量和性能。
下面将介绍轧钢工艺流程的主要步骤。
首先，钢坯加热。
在轧钢工艺中，钢坯需要经过加热处理，以提高其塑性和可加工性。
加热温度的控制对于轧制过程至关重要，过高或过低的温度都会影响轧制效果和钢材的质量。
接下来是轧制工序。
在加热后的钢坯经过粗轧、中轧和精轧等多道次的轧制，最终得到符合要求的钢材规格和形状。
轧制过程需要严格控制轧辊的间隙、轧制速度和轧制压力，以确保钢材的尺寸精度和表面质量。
然后是冷却工序。
轧制后的钢材需要进行冷却处理，以稳定组织结构和提高硬度。
冷却方式包括空气冷却、水冷却和油冷却等，根据不同的钢材要求选择合适的冷却工艺。
最后是整理工序。
轧制后的钢材还需要进行整理处理，包括切
割、定尺、打标和包装等。
整理工序对于最终钢材的外观和包装质量有着重要影响，也是钢材出厂前的最后一道工序。
总的来说，轧钢工艺流程包括加热、轧制、冷却和整理等多个环节，每个环节都需要严格控制和操作。
只有确保每个环节都符合要求，才能生产出高质量的钢材产品。
在实际生产中，还需要根据不同钢材的要求和轧制工艺的特点，进行合理的工艺设计和调整，以提高生产效率和产品质量。
通过对轧钢工艺流程的深入了解和掌握，可以更好地指导生产实践，提高钢材生产的质量和效益。
同时，不断优化和改进轧钢工艺流程，也是钢铁企业持续发展的重要保障。
希望本文对于轧钢工艺流程的理解和应用有所帮助。
轧钢的工艺流程
轧钢的工艺流程
轧钢是一种将钢坯通过一系列工艺步骤加工成各种规格钢材的生产过程。
下面是轧钢的典型工艺流程。
1. 炼钢：首先，将原料如铁矿石、废钢等投入高炉或电弧炉中进行冶炼，产生熔融的钢液。
2. 连铸：从炼钢炉中得到的钢液经过脱氧、温度调节等处理后，通过连铸机连续浇铸成钢坯，得到粗钢。
3. 精炼：将粗钢进行精炼，其中包括脱硫、脱磷、脱氮等工艺，以提高钢的质量。
4. 预热：在开始轧制之前，将钢坯进行预热，以提高钢坯的塑性和可加工性。
5. 轧制：将预热后的钢坯送入轧机，经过多次高压轧制、冷却和拉伸等工序，使钢坯逐渐减小断面，得到所需的钢材形状。
6. 酸洗：为了去除钢表面的氧化物和锈蚀物质，对轧制后的钢材进行酸洗。
7. 表面处理：根据需要，对钢材进行镀锌、镀铬、涂层等表面处理，以提高钢的耐腐蚀性能。
8. 成品检验：对生产的钢材进行各项检测，包括化学成分、力学性能、外观质量等，确保钢材符合相关标准和要求。
9. 包装和出厂：经过检验合格的钢材进行包装，并按要求进行存放和运输，最终出厂供应给客户使用。
以上是轧钢的典型工艺流程，不同钢材的生产过程可能会有所差异，具体工艺参数也会根据不同钢材的特性进行调整。
轧钢工艺流程
轧钢工艺流程轧钢是一种重要的金属加工方法，通过轧制可以将钢坯加工成各种规格和形状的钢材，广泛应用于建筑、机械制造、汽车制造等领域。
轧钢工艺流程包括热轧和冷轧两种方式，下面将详细介绍这两种工艺的流程。
热轧工艺流程：1. 原料准备：热轧的原料是钢坯，钢坯通常由炼钢厂生产，其主要成分为铁、碳和少量合金元素。
钢坯经过初次加热后，进入轧机进行轧制。
2. 加热：将钢坯加热至一定温度，通常在1100°C以上，以使钢坯达到易于塑性变形的状态。
加热的方式包括火焰加热和感应加热，确保钢坯均匀受热。
3. 粗轧：将加热后的钢坯送入粗轧机进行初步轧制，将钢坯变形成较厚的钢板或钢型材。
4. 精轧：经过粗轧后的钢材再经过多道次的精轧，逐渐减小厚度，使钢材的表面质量和尺寸精度得到提高。
5. 冷却：经过轧制后的钢材通过冷却设备进行快速冷却，以固定其内部组织结构，提高钢材的力学性能。
6. 整形：通过切割、定尺等工艺对钢材进行整形，使其达到客户要求的尺寸和形状。
冷轧工艺流程：1. 原料准备：冷轧的原料同样是钢坯，但与热轧不同的是，冷轧钢坯的温度要求较低，通常在室温下进行加工。
2. 洗涤：将钢坯表面的氧化皮和杂质清洗干净，以保证冷轧后的钢材表面质量。
3. 冷轧：将经过清洗的钢坯送入冷轧机进行轧制，由于温度较低，冷轧后的钢材表面光洁度较高，尺寸精度也更高。
4. 酸洗：对冷轧后的钢材进行酸洗处理，去除表面氧化皮和锈蚀，提高表面质量。
5. 淬火：通过淬火处理，使冷轧后的钢材获得一定的强度和硬度，适用于特定的使用环境。
6. 整形：同样需要对钢材进行整形，以满足客户的需求。
总结：无论是热轧还是冷轧，轧钢工艺都是一个复杂的过程，需要多道工序配合完成。
在整个工艺流程中，需要严格控制温度、压力和速度等参数，以确保最终生产出符合标准的钢材产品。
同时，对于不同种类的钢材，其轧制工艺也会有所不同，需要根据具体情况进行调整。
轧钢工艺的不断改进和优化，将有助于提高钢材的质量和生产效率，满足市场对于高品质钢材的需求。

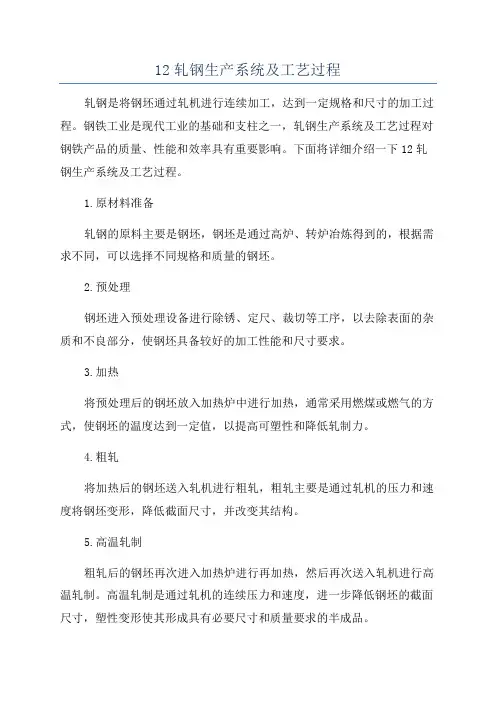

12轧钢生产系统及工艺过程
12轧钢生产系统及工艺过程轧钢是将钢坯通过轧机进行连续加工，达到一定规格和尺寸的加工过程。
钢铁工业是现代工业的基础和支柱之一，轧钢生产系统及工艺过程对钢铁产品的质量、性能和效率具有重要影响。
下面将详细介绍一下12轧钢生产系统及工艺过程。
1.原材料准备轧钢的原料主要是钢坯，钢坯是通过高炉、转炉冶炼得到的，根据需求不同，可以选择不同规格和质量的钢坯。
2.预处理钢坯进入预处理设备进行除锈、定尺、裁切等工序，以去除表面的杂质和不良部分，使钢坯具备较好的加工性能和尺寸要求。
3.加热将预处理后的钢坯放入加热炉中进行加热，通常采用燃煤或燃气的方式，使钢坯的温度达到一定值，以提高可塑性和降低轧制力。
4.粗轧将加热后的钢坯送入轧机进行粗轧，粗轧主要是通过轧机的压力和速度将钢坯变形，降低截面尺寸，并改变其结构。
5.高温轧制粗轧后的钢坯再次进入加热炉进行再加热，然后再次送入轧机进行高温轧制。
高温轧制是通过轧机的连续压力和速度，进一步降低钢坯的截面尺寸，塑性变形使其形成具有必要尺寸和质量要求的半成品。
6.精轧高温轧制后的钢坯进入下一道工序，精轧。
精轧主要通过辊系的多次轧制，进一步降低截面尺寸，增加材料的密度和强度，改善其表面质量。
7.冷却经过精轧后的钢坯采用快速冷却方式进行冷却，以控制其微观组织和性能。
8.整形冷却后的钢坯进入整形机进行整形，以消除内应力，改善产品的平直度和形状。
9.镀锌/涂层整形后的产品可以选择进行镀锌或涂层处理，以提高其抗腐蚀性能和外观质量。
10.质检所有的产品在生产过程中都要进行质量检测，以确保产品达到国家标准和客户要求。
11.包装和出厂经过质检合格的产品，进行包装和标识，然后出厂销售。
12.设备维护和保养轧钢生产系统的设备需要定期维护和保养，以确保设备的正常运行和寿命。
以上就是12轧钢生产系统及工艺过程的简要介绍，通过不同的工艺参数和设备配置，可以生产出规格尺寸不同的钢材产品。
轧钢生产系统的完善和工艺过程的优化对于提高钢铁产品质量、降低成本和提高生产效率具有重要意义。

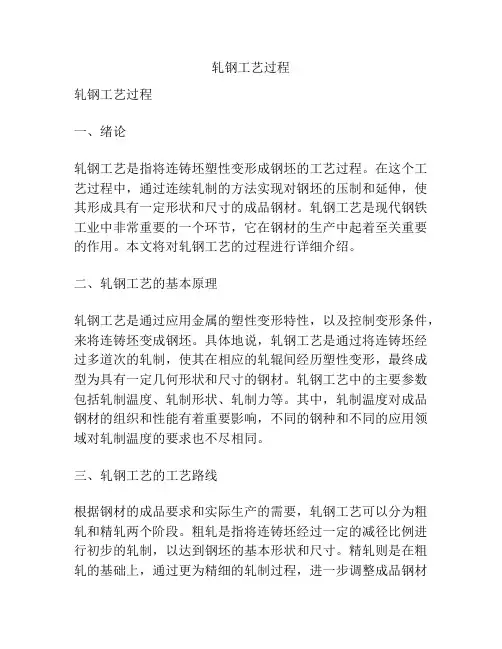

轧钢工艺过程
轧钢工艺过程轧钢工艺过程一、绪论轧钢工艺是指将连铸坯塑性变形成钢坯的工艺过程。
在这个工艺过程中，通过连续轧制的方法实现对钢坯的压制和延伸，使其形成具有一定形状和尺寸的成品钢材。
轧钢工艺是现代钢铁工业中非常重要的一个环节，它在钢材的生产中起着至关重要的作用。
本文将对轧钢工艺的过程进行详细介绍。
二、轧钢工艺的基本原理轧钢工艺是通过应用金属的塑性变形特性，以及控制变形条件，来将连铸坯变成钢坯。
具体地说，轧钢工艺是通过将连铸坯经过多道次的轧制，使其在相应的轧辊间经历塑性变形，最终成型为具有一定几何形状和尺寸的钢材。
轧钢工艺中的主要参数包括轧制温度、轧制形状、轧制力等。
其中，轧制温度对成品钢材的组织和性能有着重要影响，不同的钢种和不同的应用领域对轧制温度的要求也不尽相同。
三、轧钢工艺的工艺路线根据钢材的成品要求和实际生产的需要，轧钢工艺可以分为粗轧和精轧两个阶段。
粗轧是指将连铸坯经过一定的减径比例进行初步的轧制，以达到钢坯的基本形状和尺寸。
精轧则是在粗轧的基础上，通过更为精细的轧制过程，进一步调整成品钢材的形状和尺寸，并改善其组织和性能。
具体的轧钢工艺路线根据不同的产品和钢种有所差异，但一般都包括了传统的粗轧和精轧两个阶段。
四、粗轧工艺过程粗轧是轧钢工艺的第一个阶段，其目的是将连铸坯塑性变形成钢坯的初始形状和尺寸。
粗轧过程中采用的轧机一般为大型的热轧机、中宽带轧机等。
具体的粗轧工艺过程包括以下几个步骤：1. 进炉：将连铸坯送入粗轧轧机的加热炉中进行预热处理。
预热的目的是提高钢坯的塑性和表面质量，便于后续的轧制过程。
2. 加热：预热后的连铸坯由加热炉送入轧机的工作台。
工作台上的传动装置和轧辊开始运转，连铸坯在轧辊的压制下产生塑性变形。
同时，轧机通过喷水冷却系统对加热炉中的连铸坯进行降温。
3. 挤压：连铸坯经过轧机的上轧辊和下轧辊间的压制，实现了钢坯的初始塑性变形。
这一过程被称为挤压，其目的是将连铸坯轧制成大致规定形状和尺寸的钢坯。
1轧钢热轧冷轧工艺介绍
连铸机
结 晶 器
隧道式 感应加 加热炉 热炉
粗轧机 温度 控制器
精轧机
层流冷却 卷取机
摆动剪
除鳞箱
除鳞箱
飞剪
3.冷轧板带钢生产
1）冷轧的含义 金属学说法：加工温度低于该钢种在特定变形条件下的
再结晶温度的压力加工称为“冷加工”； 工业上的习惯：坯料事先不经过再加热的常温轧制过
程。
2）冷轧的工艺特点 （1）冷轧中的加工硬化； （2）冷轧中的工艺冷却和润滑； （3）冷轧中的张力轧制。
(3)中厚板生产的工艺流程
原料
加热
除鳞
轧制
冷矫
冷床
热矫
层流冷却
冷床
剪切
喷印
包装
轧制
中厚板的轧制过程大致可分为粗轧和精轧。
（1）全纵轧法 当板坯宽度大于或等于钢板宽度时，即可不用展宽而直接纵轧成
成品。 （2）横轧－纵轧法或综合轧制法
先进行横轧将板坯展宽至所需宽度以后再转90°进行纵轧完成。 （3）角轧－纵轧法
层流冷却
圆盘式 卷取机
③FTSRQ工艺（Flexible Thin Slab Rolling for Quality）
FTSRQ工艺后改为FTSC，称之为生产高质量产品的灵活性薄板坯轧制， 是由意大利达涅利公司开发出的又一种薄板坯连铸连轧工艺。
加拿大安大略省的阿尔戈马钢铁公司建成投产了产量为200万t/a的双流铸 机FTSR生产线。世界上已经建成7条。我国唐钢、本钢和通钢薄板坯连铸连轧 生产线即是采用该工艺。
2. 轧钢机
1）轧钢机的基本组成： 轧制钢材的设备称为轧钢机。
轧钢机由轧辊、工作机架、齿轮机座、联 接轴和联轴节、主电机等组成。
2） 轧钢机的分类：
轧钢的工艺流程
轧钢的工艺流程轧钢是将熔化的钢水通过连续轧制工艺加工成所需形状和尺寸的一种金属加工方法。
轧钢工艺流程的主要步骤包括原料准备、炼钢、坯料制备、热轧、精整、冷轧、热处理和表面处理等环节。
首先是原料准备。
轧钢的原料主要是铁矿石、废钢和铁合金等。
原料的选择和配比是保证钢材质量的重要因素。
铁矿石经过破碎、磨矿、选矿等工艺处理后，得到适合冶炼的铁精矿。
废钢经过分选、剪切等工艺处理后，可以用于炼钢。
铁合金则是通过熔炼铁矿石和其他金属元素的混合物，用来调整钢水的成分。
接下来是炼钢。
炼钢是将铁矿石和废钢等原料经过冶炼反应，得到符合要求的钢水的过程。
炼钢可以采用转炉法、电炉法和氧气转炉法等不同的工艺。
在炼钢过程中，需要加入石灰石、硅石等熔剂，控制炉温和冶炼时间，以使钢水的成分和温度达到要求。
然后是坯料制备。
炼钢得到的钢水经过连铸成坯，即将熔化的钢水注入连铸机中，通过结晶器冷却凝固，形成钢坯。
连铸是一种连续的铸造工艺，可以生产各种形状和尺寸的钢坯，如方坯、圆坯、板坯等。
通过连铸工艺，可以减少不锈钢的缺陷，使坯料质量更加稳定。
接下来是热轧。
热轧是将钢坯加热至一定温度后，通过轧机进行连续轧制的过程。
热轧可以按照不同的轧制方式分为热轧带钢、热轧薄板和热轧型钢等。
热轧时，钢坯在轧机中经过多道次的轧制，逐渐减小截面尺寸，形成所需的钢材形状。
然后是精整。
精整是指对热轧后的钢材进行去除缺陷、调整尺寸和形状等加工过程。
精整工艺包括剪切、切割、修整和矫直等工序。
通过精整，可以使钢材的尺寸和形状达到要求，提高表面质量和机械性能。
接下来是冷轧。
冷轧是指将热轧后的钢材通过冷轧机进行再次轧制的过程。
冷轧可以进一步提高钢材的尺寸精度和表面质量。
冷轧可以分为冷轧带钢、冷轧薄板和冷轧型钢等。
冷轧时，钢材在冷轧机中经过多道次的轧制和拉伸，逐渐减小截面尺寸，提高钢材的强度和韧性。
然后是热处理。
热处理是指对冷轧后的钢材进行加热和冷却处理，改变钢材的组织结构和性能。
轧钢工艺流程简介
轧钢工艺流程简介轧钢工艺流程是将钢坯经过一系列的加工步骤，通过不断的压制和拉伸，最终得到所需形状和尺寸的金属板材的过程。
轧钢工艺流程在钢铁行业中具有重要的地位，对于钢材的品质和性能有着直接的影响。
1. 钢坯准备阶段在轧钢工艺流程中，首先需要对钢坯进行准备。
钢坯是通过炼钢过程中的连铸机连续浇铸而成的，其形状和尺寸不一。
在轧钢工艺中，首先需要对钢坯进行切割和去除表面的氧化层，以确保后续加工的顺利进行。
2. 加热阶段钢坯在进行轧制之前需要进行加热处理，以提高其可塑性和延展性。
加热的温度通常根据钢材的成分和要求的性能来确定。
加热的方式可以采用火焰加热或电加热，以使钢坯达到所需温度。
3. 粗轧阶段粗轧是轧钢工艺流程中的第一步，其目的是将加热后的钢坯进行初步的压制和拉伸，使其形成较薄的钢板。
这一阶段中，通常使用辊道机组进行轧制，通过辊道的旋转和压制，将钢坯逐渐变形成所需的形状和尺寸。
4. 中轧阶段中轧是对粗轧后的钢板进行进一步的压制和拉伸，以得到更加细薄的钢板。
在中轧阶段中，使用的轧机通常比粗轧阶段中的轧机更加先进和精密。
通过更高的压力和更精细的控制，中轧阶段可以使钢板的尺寸和形状达到更高的精度要求。
5. 精轧阶段精轧是轧钢工艺流程中的最后一道工序，其目的是对中轧后的钢板进行最后的压制和拉伸，使其达到最终的厚度和尺寸。
在精轧阶段中，使用的轧机通常更加精密和灵活，可以对钢板进行微调和修整，以确保其尺寸的一致性和平整度。
6. 冷却和整平阶段在精轧后，钢板需要进行冷却和整平，以恢复其原有的力学性能和平整度。
冷却可以采用水冷或空冷的方式，根据钢材的特性和要求来确定。
整平则是通过机械或液压的方式对钢板进行拉伸和修整，使其达到所需的平整度和表面质量。
7. 检验和包装阶段经过轧钢工艺流程的钢板需要进行严格的检验，以确保其质量和性能符合要求。
检验包括尺寸、表面质量、力学性能等方面的测试。
合格的钢板经过检验后，会进行包装和标识，以便于储运和使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、钢铁的冶炼流程和主要设备
一般来说，钢铁的冶炼大致分为四个过程：炼铁、炼钢、热轧、冷轧。
其中我们着重介绍热轧、冷轧的流程和主要设备。
1.热轧
热轧是在钢的再结晶温度以上进行的轧制，轧制过程就是在旋转的轧辊间改变钢坯形状的压力加工过程。
热轧时金属塑性高，变形抗力低，大大减少了金属变形的能量消耗。
所以热轧能显著降低能耗，降低成本。
此外热轧能改善金属及合金的加工工艺性能，即将铸造状态的粗大晶粒破碎，显著裂纹愈合，减少或消除铸造缺陷，将铸态组织转变为变形组织，提高合金的加工性能。
热轧通常采用大铸锭，大压下量轧制，不仅提高了生产效率，而且为提高轧制速度、实现轧制过程的连续化和自动化创造了条件。
一般可在带钢热轧机上生产厚度为1.2～8mm 成卷热轧带钢。
热轧工艺一般是将连铸的钢板板坯进过加热炉加热到一定温度，经过传送辊道到轧机处进行轧制成带钢、型钢或钢管。
带钢还需要经过卷取机卷成钢卷
以便运输。
热轧厂主要设备：加热炉、传送辊道、轧机
（1）加热炉
现在一般采用步进加热炉来加热板坯，以提高自动化程度和生产率。
涉及到的传动产品：链条、轴承、联轴器、电机、减速箱、密封、液压胶管、工业胶管等等。
（2）传送辊道
热轧基本是靠辊道来运输钢坯或带钢。
一般有链条传送和棍子传送两种。
涉及到的传动产品：链条、轴承、联轴器、电机、减速箱、密封等等。
（3）轧机
轧机是热轧的关键设备，直接决定了产品质量的好坏。
为减少轧辊弹变而影响带钢厚度精度，国内使用的热轧机以四棍或六棍轧机为主。
轧机模型：
涉及到的传动产品：轴承、联轴器、电机、减速箱、密封、液压胶管、工业胶管等等。
（4）冷轧
冷轧是利用热轧钢卷为原料，经酸洗去除氧化皮后进行轧制。
冷轧通常采用纵轧（轧辊轴线相平行，旋转方向相反，轧件作直线运动的轧制方法）的方式。
冷轧生产的工序一般包括开卷、轧制、脱脂（酸洗）、退火(热处理)、卷取等，生产汽车板还需要镀锌等工艺。
酸洗工艺流程图：
镀锌工艺流程图：
镀锌厂房布局：
冷轧主要设备：开卷机（卷取机）、轧机等。
1 开卷机（卷取机）
开卷机（卷取机）是将钢卷开卷（卷取）的设备，在冷轧厂里应用十分广泛。
开卷机：
卷取机：
涉及到的传动产品：皮带、轴承、联轴器、电机、减速箱、密封、液压胶管、工业胶管等等。
2 轧机
冷轧采用的轧机种类很多，用于冷轧带钢的轧机有二辊轧机、四辊轧机和多辊轧机。
轧制更薄的产品则要采用多辊轧机，如六辊轧机、偏
八辊轧机，十二辊轧机，二十辊轧机等。
随着对板形要求的提高，发展了许多改进板形的技术，如弯辊技术、移辊技术和交叉轧辊技术等。
二棍轧机：
四辊轧机
六辊轧机
二十辊轧机
涉及到的传动产品：轴承、联轴器、直线导轨、滚珠丝杆、电机、减速箱、密封、液压胶管、工业胶管等等。
3液压系统
钢铁厂除了以上一些主要设备以外，还有大量的液压系统，在炼铁、练钢、热轧、冷轧中都有大量使用。
液压系统给设备提供动力，如电炉炉门提升、结晶器振动、钢卷步进梁的提升、带钢纠偏等等，尤其是热轧和冷轧的轧机，其压下系统就靠液压AGC 来完成。
液压系统主要由液压泵站、阀台和设备上液压回路组成。
液压站：
液压阀台：
设备上的液压回路：
涉及到的传动产品：联轴器、电机、减速箱、密封、液压胶管、工业胶管等等。
冷轧机控制
其中：intermediate roll：中间轧辊；中间辊
work roll 工作辊
table roll 案辊
motor 机动的,汽车的发动机,马达
thickness gauge 测厚仪
width gauge 测宽仪
profile meter表面轮廓量测仪
load cell称重传感器；测力传感器；测压元件
称重传感器；测力传感器；测压元件
velocity meter：速度计；测速表；速度测量器测速计thermometer温度计。
