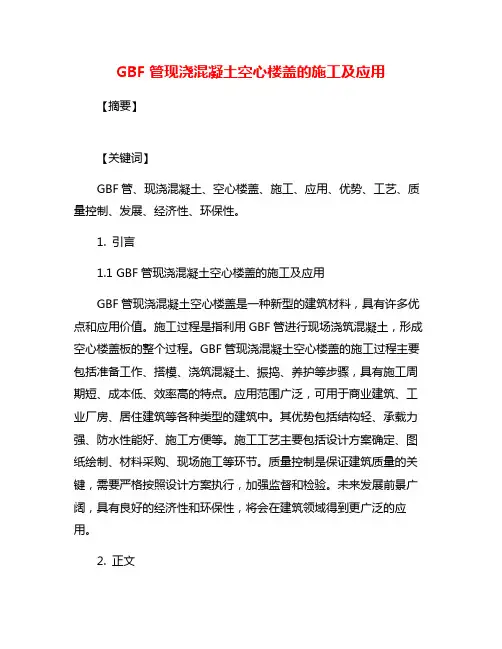

GBF管现浇混凝土空心楼盖的施工及应用【摘要】【关键词】GBF管、现浇混凝土、空心楼盖、施工、应用、优势、工艺、质量控制、发展、经济性、环保性。
1. 引言1.1 GBF管现浇混凝土空心楼盖的施工及应用GBF管现浇混凝土空心楼盖是一种新型的建筑材料，具有许多优点和应用价值。
施工过程是指利用GBF管进行现场浇筑混凝土，形成空心楼盖板的整个过程。
GBF管现浇混凝土空心楼盖的施工过程主要包括准备工作、搭模、浇筑混凝土、振捣、养护等步骤，具有施工周期短、成本低、效率高的特点。
应用范围广泛，可用于商业建筑、工业厂房、居住建筑等各种类型的建筑中。
其优势包括结构轻、承载力强、防水性能好、施工方便等。
施工工艺主要包括设计方案确定、图纸绘制、材料采购、现场施工等环节。
质量控制是保证建筑质量的关键，需要严格按照设计方案执行，加强监督和检验。
未来发展前景广阔，具有良好的经济性和环保性，将会在建筑领域得到更广泛的应用。
2. 正文2.1 GBF管现浇混凝土空心楼盖的施工过程1. 材料准备：首先需要准备好各种混凝土材料，包括水泥、砂子、碎石等。
同时还需要准备好GBF管和其他辅助材料。
2. 施工定位：根据设计图纸和现场实际情况，确定空心楼盖的具体位置和尺寸。
3. 架设支撑模板：在施工区域搭建支撑模板，确保支撑结构稳固。
4. 安装GBF管：将预先加工好的GBF管按照设计要求放置在支撑模板上，并确保管道之间的连接牢固。
5. 浇筑混凝土：将混凝土搅拌均匀后，通过泵送或手动浇入GBF 管中，填满整个空心楼盖的空间。
6. 养护处理：混凝土浇筑完成后，需要进行充分的养护处理，保证混凝土的强度和稳定性。
7. 后续处理：待混凝土完全干燥硬化后，可以进行切割、修整等后续工序，最终完成空心楼盖的施工。
2.2 GBF管现浇混凝土空心楼盖的应用范围1. 住宅建筑：GBF管现浇混凝土空心楼盖适用于各类住宅建筑，如别墅、公寓楼、住宅小区等。
在住宅建筑中，GBF管现浇混凝土空心楼盖可以有效提高建筑的承重能力和安全性。
现浇混凝土空心楼板施工工艺及质量控制

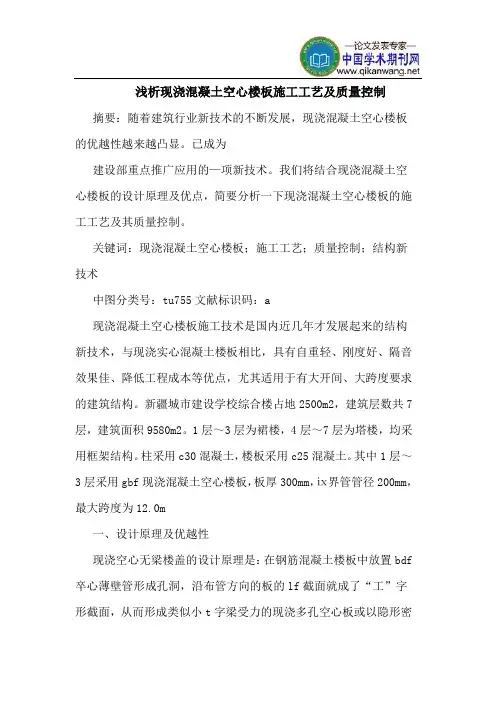

浅析现浇混凝土空心楼板施工工艺及质量控制摘要：随着建筑行业新技术的不断发展，现浇混凝土空心楼板的优越性越来越凸显。
已成为建设部重点推广应用的—项新技术。
我们将结合现浇混凝土空心楼板的设计原理及优点，简要分析一下现浇混凝土空心楼板的施工工艺及其质量控制。
关键词：现浇混凝土空心楼板；施工工艺；质量控制；结构新技术中图分类号：tu755文献标识码：a现浇混凝土空心楼板施工技术是国内近几年才发展起来的结构新技术，与现浇实心混凝土楼板相比，具有自重轻、刚度好、隔音效果佳、降低工程成本等优点，尤其适用于有大开间、大跨度要求的建筑结构。
新疆城市建设学校综合楼占地2500m2，建筑层数共7层，建筑面积9580m2。
1层～3层为裙楼，4层～7层为塔楼，均采用框架结构。
柱采用c30混凝土，楼板采用c25混凝土。
其中1层～3层采用gbf现浇混凝土空心楼板，板厚300mm，ⅸ界管管径200mm，最大跨度为12.0m一、设计原理及优越性现浇空心无梁楼盖的设计原理是：在钢筋混凝土楼板中放置bdf 卒心薄壁管形成孔洞，沿布管方向的板的lf截面就成了“工”字形截面，从而形成类似小t字梁受力的现浇多孔空心板或以隐形密肋式受力的现浇空心板，形成现浇混凝土空心无梁楼盖结构。
gbf 管采用玻璃纤维加水泥砂浆制成，管径200(100)mm，管长1000(500)mm，特殊尺寸可与厂家定制。
bdf高强宅心管与实心楼板结构形式相比，有以下优点：1)楼板上无次梁，显著增加窀内净空高度。
2)现浇混凝土空心楼板充分发挥结构受力作用，节省材料、减轻自重。
使结构基础、柱使用的混凝土、钢筋、模板的费用相应降低。
3)隔音好，窄内空间感好，隔热、保温(尤其在屋面上)，能减少屋面板隔热层厚度。
4)减少模板的用量，加快施工进度(与肋梁结构相比)，工程工期明显提前，带来工程成本的降低。
5)现浇混凝土空心楼板其整体性高于现浇混凝土实心楼板。
由于空心板比实心板厚，所以结构整体刚度增加。
现浇混凝土空心楼板施工工艺及质量控制
现浇混凝土空心楼板施工工艺及质量控制摘要:本文主要对现浇混凝土空心楼板的施工技术要点及质量控制措施进行了探讨，以供同仁参考。
关键词:现浇混凝土空心楼板；施工工艺；质量控制一、前言随着建筑工程的不断发展，现代住宅以及公共建筑的不断应用，建筑混凝土不断改进施工形式以及施工方法，以适应我国社会的发展。
现浇注空心楼板技术是我国最近发展起来的一种新型技术，具有自重轻、隔音效果佳等优点。
且对于钢筋和混凝土的需要量较少，有效减少了模板的损伤。
因此采用这种技术能够在一定程度上满足建筑物的施工要求，同时能够有效降低施工成本。
基于此，本文主要对现浇混凝土空心楼板的施工技术要点及质量控制措施进行了探讨，以供同仁参考。
二、现浇混凝土空心楼板的施工工艺(1)工艺流程：测量放线→支楼板模板（每一平方米从木龙骨往上甩一米长8#铁线）→刷脱模剂→绑扎楼板底筋→底部钢筋放置砂浆垫块→水电预埋，洞口预留→安置薄壁空心管→芯管的固定抗浮处理→绑扎板上部筋（把甩出的8#铁线绑好）→检查验收→浇注振捣混凝土→养护→拆模。
（2）现浇混凝土空心楼板的施工要点1）搭设脚手架和支楼板模板。
现浇混凝土空心楼板通常都使用钢模板将钢模板平整的铺在木龙骨的上面，并且甩出大概8#铁线放在指定的位置上。
木龙骨一般都是使用相关的脚手架进行支撑，并且支撑应当具有一定的承载能力，确保工作能够正常开展。
相关人员将模板铺好以后，应当确保包面的平整性，并且板缝之间存在的缝隙尽可能保持最小。
2）绑扎钢筋。
绑扎板底部钢筋、底部钢筋混凝土保护层处置板底部钢筋须按芯管布置图放线后进行绑扎。
一般，板底部受力钢筋为Φ12@140，分布钢筋为Φ12@50/200布置，受力筋与分布筋相交处用绑线绑好。
放置砂浆垫块：砂浆垫块的放置间距按要求不大于1m，即每隔500mm放一块垫块，保证底筋与模板分开，并注意保护层厚度。
要求垫块要坚固，保证底部钢筋和芯管有足够的保护层，确保现浇空心楼盖底部混凝土受力的结构安全。
现浇混凝土空心楼盖结构的设计要点分析
现浇混凝土空心楼盖结构的设计要点分析摘要：现浇混凝土空心楼盖是指按照一定规律放置埋入式内模后，接着浇筑混凝土而在楼板中形成空腔的楼盖，埋置在楼盖中用以形成空腔且不取出的筒芯和箱体的总称即埋入式内模。
现浇混凝土空心楼盖具有自重轻、地震作用小等优点，适用于跨度较大的公共建筑和住宅建筑。
为节约材料、减轻自重及减小地震作用，近年来现浇混凝土空心楼盖的应用逐渐增多。
为适应建筑发展的需要，由中国建筑科学研究院主编的《现浇混凝土空心楼盖结构技术规程》CECS175：2004于2004年12月完成，2005年4月1日正式实施。
同时，在2011年7月1日正式实施的中华人民共和国国家标准《混凝土结构设计规范》GB60010-2010中，增加了与现浇混凝土空心楼盖的相关条文。
关键词：现浇；混凝土；空心楼盖；结构设计；要点引言现浇混凝土空心楼盖是一种新式楼盖，和传统的相比，空心楼盖在计算方法、受力性能，构造办法及施工工艺等方面都不是很简单。
因此，了解现浇混凝土空心楼盖的基本力学性能，选取正确的计算方法，采用合理的构造措施，是现浇混凝土空心楼盖结构设计的重点。
现浇混凝土空心楼盖由于结构自重的变低，柱、墙和基础的荷载变少，所以允许降低构件截面尺寸，减少配筋，节省钢筋和混凝土用量。
同时，现浇混凝土空心楼盖自重轻，地震作用小，有利于建筑抗震设计。
现浇混凝土空心楼盖的应用，是建设节约型社会的具体实践，为楼盖体系开辟了新的结构形式，其结构设计的探讨具有重要意义。
一、受力特性根据构件的正截面受弯承载力计算原理，在竖向荷载作用时，截面的抗弯承载力主要要受压区的混凝土和钢筋以及受拉区的钢筋提供，中部混凝土对承载力贡献不大，大量的工程实践和试验研究成果表明：现浇混凝土空心楼盖的受力特点近似于实心楼盖结构，且比实心楼盖更适用于大跨度（7.2m）楼盖和转换层等复杂构造。
二、现浇混凝土空心楼盖设计要点1.混凝土空心楼盖运用原理混凝土空心楼盖是去除钢筋混凝土板中部应力比较小的混凝土，从而形成空腔，使得其自重减小，对板抗弯刚度有一定减小，抗剪刚度减小较多。
现浇GBF无梁空心楼板结构施工的质量控制
１ 工 程 实 例
某 工 程建 筑 面 积 １ ． 万 ｍ 。 由于 其 公 用 建 筑 物 的 特 点 要 １ ４ 求 ：大跨 度 、高 净空 、活 荷载 大 、通 风 管线 复 杂 。 因此 设计 中 采 用现 浇混 凝土 空 心楼 板 以提 高其 整 体效 益 、加 快施 工 进度 。 １ １ 管材 组成 ． 高 强 复合 薄壁 空 心管 由特 种 无机 复 合 砂浆 作基 材 ，玻 璃 纤 维作 增 强材 料 的 无机 复合 材 料 制作 而 成 ，它抗拉 、抗 弯 、强 度 高 ，表 面不 龟裂 ， 自重 轻 ，耐 冲击 。
收 稿 日量 控 制 Ｂ施
现 浇Ｇ Ｆ 梁 空 心 楼 板 结 构 施 工 质 量 控 制 的 关 键 是 保 证 Ｂ无 Ｇ Ｆ 位 置 正 确 ，在 浇 筑 时 防 止Ｇ Ｆ 上 浮 。Ｇ Ｆ 安 装 应横 平 Ｂ管 Ｂ管 Ｂ管 竖 直 ， 间距 正 确 （ 头 及 相 邻 Ｇ Ｆ 间 距 ） 端 Ｂ管 ，固 定 牢 固 、 可 靠 。 Ｇ Ｆ 横 向间 距偏 差 不 大于 ± Ｏ ｍ Ｂ 管纵 向间 距 偏差 不大 于 Ｂ管 ］ ｍ 。Ｇ Ｆ ±ｌｍ 。Ｇ Ｆ 底 距 模 板 面 高 度 不 大 于 ±５ ｍ 钢 筋 、 砼 工 程 Ｏ ｍ Ｂ管 ｍ。 符合 施 工验 收 的规 定 。
ｉ ２ 工 艺 流程 ． 支 设 楼 板 模 板 按 图 纸 根 据 空 心 管 的定 位 尺 寸 在模 板 上 弹 （ ） 底 层钢 筋 的 上 下 关 系必 须 按 照 暗 肋 的布 置 方 向确 定 绑 扎 划 线 梁及 楼板 底 筋底 层钢 筋 的交 叉 点每 隔８ ｏ ７ 穿 ｉ 浮铁 丝 并 ｏ￣ Ｌ 抗 ４ 固定（ 关键 步骤 ） 照模 板 上 的弹 线预 埋 水 电管（ 行 暗肋 的 水 电 按 平 管先 放 ，垂 直暗 肋 的水 电管后 放 ，并 使 后 放 的垂 直 暗肋 水 电管 靠 近 弹 线 位 置 ）空 心 管 测 量 和 定 位 安 放 空 心 管 和 限 位 块 用 １ 丝 绑 扎 筒 芯（ 图 １ 检 查 抗 浮 铁 丝 铺 设 、绑 扎 楼 板 面 筋 铁 ６ 见 ） 设 置 拉 筋 并 每 隔６ ０ 上 下筋 点 焊 再 次 检 查 抗 浮 措施 楼盖 隐蔽 ０与 验 收检 查 浇捣 混凝 土（ 按顺 筒方 向振 捣 ） 平压 光 。 找 １ ３ 作用 机理 ． ＧＦ Ｂ 无梁 空 心 楼板 是 将 集 中 受 力 的梁 变 成 无 数分 散 空 问受 力 的 “ ”字 形 结构 体 系 。使 楼 层空 间 布置 摆 脱梁 的 制 约 ，大 工 大减 轻 结构 自重 ，提 高 结构 的抗 震 性 能 ，并增 加 使用 净空 问。
现浇空心楼板施工方案(最终版)
一、编制依据1、盛景铭都花园地下车库工程施工图2、天津北辰科技园区生活配套服务项目盛景铭都花园工程施工组织设计;3、《建筑工程质量验收统一标准》（GB50300-2001）；4、《混凝土结构工程施工质量验收规范》（GB50204—2002 2011年版）；5、《混凝土泵送技术规程》（JGJ/T10—95)；6、《现浇混凝土空心楼盖结构技术规程》（CECS175：2004）；二、工程概况本工程为天津北辰科技园区生活配套服务项目盛景铭都花园工程。
地下车库总建筑面积为38184。
75m2平方米,其中负二层250mm厚顶板(人防区除外）及负一层500mm厚顶板设计均为现浇混凝土空心板.三、施工准备3.1材料准备3。
1.1、填充体材料：本工程现浇空心混凝土楼板填充体规格：250厚顶板为100*1000 mm；500厚顶板为300*1000mm,采用的填充体为圆形截面,如图所示：填充体大样图其产品构造图如下：填充体周边加强层能够有效保护发泡填充主体，起到防火作用。
并且增加了强度用于抵御施工荷载和混凝土浇筑时的抗浮荷载,加强层在2mm左右，表面的防水层减少了吸水率的问题。
填充体必须有出厂质量证明书和试验报告单，质量证明书必须随材料一同到场,材料到场需经试验员、材料员验证合格方可使用。
进场后存放于专用库房内，严禁与其他材料同时存放，并远离火源，设置数量相当的灭火器材。
3.1.2其他材料马镫：马镫根据填充体的直径和设计图纸要求填充体之间的距离进行定制，马镫长度分别为850mm、1400mm，用于负一层顶板时高度为75mm，用于负二层顶板时高度为100mm，用于填充体的下方,保证下方的砼板的厚度。
22、12号铁丝:用于绑扎管体将填充体进行固定.铁丝可以克服填充体单根易摆动的缺点,每根填充体两端的五等分点各固定一道铁丝。
3.2技术准备在施工前组织施工技术人员在施工前认真学习技术规范、标准、工艺规程，熟悉审查图纸,了解设计意图，到已施工的单位的现场进行参观学习具体的做法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PPT文档演模板
空心楼板质量控制措施
•三、选题理由
•
•本工程为中建八局二公司在天津承接的第一个大型项目，工程质量的 好坏与企业信誉息息相关。
•本工程车库顶板上部为高尔夫球场，地貌变化较多，如何保证空心楼
选
板施工质量尤为重要。
题
•提高空心楼板施工质量，能够减少后续防水渗漏隐患，节约成本，提
结论： 通过小组成员共同努力，质量目标一定能完成。
PPT文档演模板
空心楼板质量控制措施
•五、QC小组活动过程
现场施工，方案先行。通过小组讨论，为解决聚 苯填充体的抗浮与固定，必须开展PDCA循环， 结合工程实际编制切实可行的方案。 5.1.计划阶段（PLAN）： （1） 现状调查：
2009年9月15日，我们QC小组从填充体布置、 抗浮措施、加固定位、混凝土振捣等方面进行相 关工程考查，收集、整理了大量的数据。为保证 本工程空心种：
对策制定完毕，我小组成员严格按照对策表中列出的改 进措施加以实施，对各个因素采取了具体措施及方法。
1）实施一： 针对人员质量意识不强，操作水平较差， 技术指导不到位的问题按下列做法实施。
•（1）.邀请设计、生 产厂家技术人员现场 指导；组织各作业班 组来项目部会议室上 课学习，熟悉相关操 作工艺，了解施工中 的难点、重点，提高 操作工人的技术水平；
2）实施二：填充体抗浮方案的选择是否切实可行直接关 系到空心楼板的施工质量。为此，召开了专题讨论会，针 对各种抗浮措施的利弊进行探讨，结合专家的技术指导制 定了以下保证措施、预案。
PPT文档演模板
空心楼板质量控制措施
（1）.为避免填充体在混凝土浇筑过程中上浮，必须 合理设置抗浮拉节点。根据计算拉节点取间距0.6m， 梅花形布置。拉节点设置在肋梁处，钢丝穿过板上部 筋；为减少模板钻孔，拉节点尽量在模板拼缝处穿铁 丝与下部支撑架联接。做法如下图：
郜晓奇 材料进场时
10
安装配管交叉施工影 响
协调安装线管定位，个别部位填充体调整
姚春景
填充体安装 时
环境
11
填充体安装后成品保 填充体安装后和混凝土浇筑前，应设架空 徐超 混凝土浇筑
护差
马道，严禁物体堆积、人员踩踏
李庆西
前
PPT文档演模板
•制表：郜晓奇 0空9心.9楼.2板0质量控制措施
5.2．实施阶段（DO）：
• 安装预埋线管尽量预埋至肋梁、实心混凝土区域，如无 法避开，应将填充体切割后密封（见下图）。严禁将填充 体随意提高，以免造成填充体上部混凝土厚度过薄，产生 裂缝，影响混凝土质量。
•填充体遇线管 切口
PPT文档演模板
建设单位为天津星耀投资有限公司，监 理单位为天津市建设工程监理公司。
PPT文档演模板
空心楼板质量控制措施
PPT文档演模板
•空心楼板填充体 内模：
•1、填充体为阻燃 聚苯材料；
•2、填充体单方容 重≥15kg，断面偏
差±5mm； •3、填充体上部设 聚合物砂浆加强层， 整体用隔离层密封。
空心楼板质量控制措施
•
PPT文档演模板
空心楼板质量控制措施
3）实施三：填充体固定点不足 针对填充体绑扎存在固定点不足的问题，要求严格落实 “三检”制度。每个填充体的绑扎不少于两处，对绑扎不 能满足要求的，全部返工，增加绑扎点。 4）实施四：混凝土浇筑、振捣不合理造成上浮 混凝土浇筑采用30与50棒配合振捣，施工顺序至关重要， 必须先梁后板，并顺填充体方向；空心楼板混凝土分两层 浇筑：首先浇筑2/3板厚，在填充体肋部用30棒振捣密实； 将剩余板厚混凝土浇筑至标高后，振捣密实，注意填充体 肋部的二次复振。 5）实施五：填充体固定位置不合理 经过计算，对于填充体的固定位置应以固定填充体端部 1/5处最为适宜。在绑扎过程中，工人随意性较大，为此 采取以下措施处理：画绑扎线；加强检查，对于发现问题 及时处理；绑扎完成，拉线检查。
2.问题分析 针对上述五项问题对方案可行性的影响，本小组结合项目部实际
情况，从影响因素被克服的难易程度上进行评判，并将评判结果制 成相关数，统计如下：
序
相关数
号 原因
R1 R2 R3 R4 R5 R6 R7 R8 合计 平均
1 填充体的布置方 0 0 0.5 0 式
0.5 0 0.5 0 1.5 0.19
空心楼板质量控制措施
•课 题
•目 标
PPT文档演模板
•选题理由
•如何保证空心楼板的施工质量。
•确保空心楼板施工质量合格，完善并推广空心 楼板施工工艺。
空心楼板质量控制措施
•四、实现目标的控制要点和可行性分
析
小组成员经过讨论，认为空心楼板质量控制的要点 主要为填充体固定、定位和抗浮措施。针对分析所 得质量控制点，质量目标完全具备可行性：
说明：强相关（不容易克服）为1；弱相关（较易克服）为0.5；似相关（很易克服）为0。 Ri——小组成员； yi——原因
•制表：徐明 09.9.17
PPT文档演模板
空心楼板质量控制措施
根据统计表中相关系数，我们把平均相关数大于0.85的 “填充体抗浮措施”问题列为影响空心楼板质量的主要问 题。 为此空心楼板施工方案优化重点从填充体抗浮入手， 采取合理措施予以解决。
空心楼板质量控制措施
PPT文档演模板
2020/11/24
空心楼板质量控制措施
发布程序 一、工程概况 二、QC小组简介 三、选题理由 四、实现目标值的可行性分析 五、QC小组活动过程 六、总体效果评价 七、巩固措施 八、体会及今后打算
PPT文档演模板
空心楼板质量控制措施
一、工程概况：
星耀五洲澜海庄园工程天津市津南区天 嘉湖湖区，总建筑面积30万㎡，包括10栋 高层，地下车库2层，地上结构28~33层。 车库为框架结构，地上为剪力墙结构。其 中车库顶板为无梁空心楼板，厚度420mm， 聚苯填充体内模为250mm八棱体。
徐明 李庆西
依据以往案例编制施工方案，并制
定备用预案；制定详细的技术交底， 督促班前做好交底工作。
•于景 民
贯穿整个施 工过程
施工作业前
PPT文档演模板
空心楼板质量控制措施
项目 产生问题的原因
具体措施
负责人 完成时间
5
填充体固定点不足
严格落实技术交底要求；加强现场检查， 王凤兵 混凝土浇筑
不合返工
二、QC小组简介
小组名称 中建八局天津星耀五洲澜海庄园QC小组
课题类型
攻关型
注册日期
2009年6月
注册号
成立时间 组长 课题指导
2009年6月
于景民
出勤率
郭学伟
活动课题
活动时间
2009年7月~10月
95.6%
保证空心楼板施工质量
序号 1 2 3 4 5 6 7 8
姓名 于景民 姚春景 徐超 徐明 郜效奇 张宁 王风兵 李庆西
• 厂家代表
• 设计院代 表
•专家现场技术指导
PPT文档演模板
空心楼板质量控制措施
（2）.通过技术交底、质量教育，统一思想，让工人意识 到本工程质量的重要性。
（3）.完善质量管理制度，加强管理 完善质量“三检”制度，加强对施工工序的过程控制， 确保没有按照技术交底施工或施工质量达不到要求不能进 行下一道工序。
填充体的尺寸偏差直接影响到混凝土用量及空心率，必须 予以重视。材料进场每检验批抽取不少于20个，重点检 查长度、外径、端面垂直度、边长、高度等，合格率必 须达到85%以上，且不应有严重观感缺陷。
如抽查不合格，应逐件量测，剔除不合格品，予以退场。
PPT文档演模板
空心楼板质量控制措施
• 8）实施八：安装配管交叉施工造成的影响
李庆西
前
6
工艺
混凝土浇筑、震捣不 合理
严格执行技术交底，加强现场旁站
徐超 混凝土浇筑
徐明
过程中
7
固定位置不合理
确定固定位置，向工人交底，严格落实
王凤兵
混凝土浇筑 前
8
填充料容重不够、损 将材料技术要求发至厂家，严格落实、定
坏
期抽查，并加强成品保护
姚春景 徐明
材料进场时
材料
9
填充体尺寸偏差大
加强材料进场的抽查，对不合格材料及时 退场
对策表
序 号
项目
产生问题的原因
具体措施
负责人 完成时间
1
质量意识不强
对班组进行质量教育，尤其班组长； 实行奖罚
王风兵
贯穿整个施 工过程
2
人 操作水平不高
加强技术指导，组织工人进行技术 学习；对素质较差班组进行更换
姚春景 施工作业前
3
自检不到位、技 术指导不到位
•4
工艺
抗浮方案选择不 合理
增派质量检查人员，严格完善“三 检”制度；加强施工现场过程中指 导，专人落实
PPT文档演模板
年龄 32 26 24 26 24 25 26 25
文化程度 专科 本科 本科 本科 专科 本科 本科 专科
小组分工 技术指导、协调管理 安装定位、质量控制
分析实施 数据统计 资料整理、记录 成本分析 检查、实施 检查、实施
•制表：郜晓奇 09.7.1
空心楼板质量控制措施
QC小组活动情况简介： 空心楼板施工过程自2009年9月20日开始，2009年10月28日结束，共 持续39天，QC小组活动参加人数8人，活动次数12次，成员出勤率95.6%。
结合以往质量问题案例和小组讨论结果，归纳出影响空心楼板施工质 量的问题主要有以下几个方面：
序号 1 2 3 4 5
存在问题 填充体的布置方式，尤其异形板部位
填充体的抗浮固定措施 填充体的定位措施（下部、左右定位）
