热拌沥青混合料的施工温度
沥青路面施工技术要求
沥青路面施工技术要求一、一般规定（1）沥青路面施工必须有施工组织设计，并保证合理的施工工期。
沥青路面不得在气温低于 10℃，以及雨天、路面潮湿的情况下施工。
（2）铺筑沥青层前，应检查基层或下卧沥青层的质量，不符合要求的不得铺筑沥青面层。
二、材料质量控制（1）对于沥青、粗细集料和填料的质量，要严格控制。
不符合设计和规范要求的材料，不准运进拌和厂。
（2）堆放各种矿料的地坪必须硬化，并具有良好的排水系统，避免材料被污染。
各品种材料间应用墙体隔开，以免相互混杂。
细集料和矿粉必须覆盖。
（3）木质纤维素的保管存放、运输过程中均不得受潮。
到沥青混合料的配合比设计。
三、沥青混合料的配合比设计（1）对同一拌和厂的两台拌和机，如果使用相同品种的矿料，可使用同一目标配合比。
目标配合比需经监理单位审核，并报总监批准后方可进行生产配合比设计。
如果某种矿料产地、品种发生变化，必须重新进行目标配合比设计。
（2）每台拌和机均应进行生产配合比设计，由监理单位审核，并报总监批准后，方可进行试拌试铺。
四、沥青混合料的拌制（1）应严格掌握沥青和集料的加热温度以及沥青混合料的出厂温度。
普通热拌沥青混合料的施工温度应参照下表执行。
可进行试拌试铺。
（2）各种沥青混合料的拌制应符合《公路沥青路面施工技术规范》的规定。
五、沥青混合料的运输（1）各种沥青混合料的运输应符合《公路沥青路面施工技术规范》的规定。
六、混合料的摊铺（1）热拌沥青混合料应采用沥青摊铺机摊铺。
摊铺机的受料斗应涂刷薄层隔离剂或防粘结剂。
（2）一台摊铺机的铺筑宽度不宜超过 6m（双车道~7.5m（3 车道以上），通常宜采用两台或更多台数的摊铺机前后错开 10~20m，呈梯队方式同步摊铺，两幅之间应有 30~60mm左右宽度的搭接，并躲开车道轮迹带，上下层的搭接位置宜错开 200mm 以上。
（3）摊铺机开工前应提前 0.5~1h 预热员平板不低于 100℃。
铺筑过程中应选择员平板的振捣或夯锤压实装置具有适宜的振动频率和振幅，以提高路面的初始压实度。

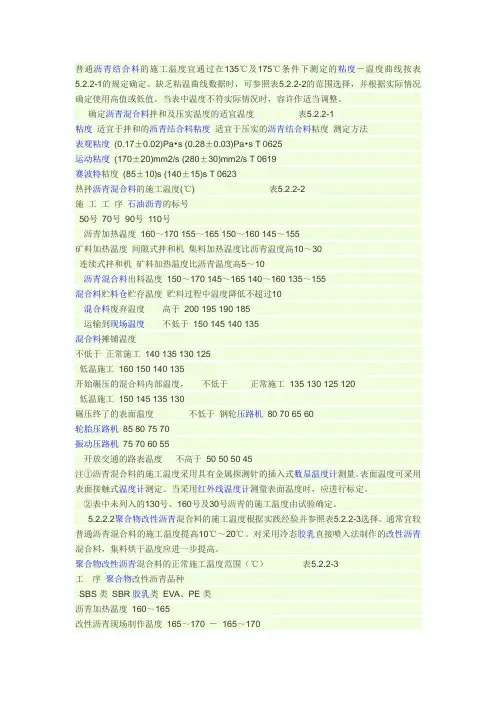

沥青温度控制
普通沥青结合料的施工温度宜通过在135℃及175℃条件下测定的粘度－温度曲线按表5.2.2-1的规定确定。
缺乏粘温曲线数据时，可参照表5.2.2-2的范围选择，并根据实际情况确定使用高值或低值。
当表中温度不符实际情况时，容许作适当调整。
确定沥青混合料拌和及压实温度的适宜温度表5.2.2-1粘度适宜于拌和的沥青结合料粘度适宜于压实的沥青结合料粘度测定方法表观粘度(0.17±0.02)Pa•s (0.28±0.03)Pa•s T 0625运动粘度(170±20)mm2/s (280±30)mm2/s T 0619赛波特粘度(85±10)s (140±15)s T 0623热拌沥青混合料的施工温度(℃) 表5.2.2-2施工工序石油沥青的标号50号70号90号110号沥青加热温度160～170 155～165 150～160 145～155矿料加热温度间隙式拌和机集料加热温度比沥青温度高10～30连续式拌和机矿料加热温度比沥青温度高5～10沥青混合料出料温度150～170 145～165 140～160 135～155混合料贮料仓贮存温度贮料过程中温度降低不超过10混合料废弃温度高于200 195 190 185运输到现场温度不低于150 145 140 135混合料摊铺温度不低于正常施工140 135 130 125低温施工160 150 140 135开始碾压的混合料内部温度，不低于正常施工135 130 125 120低温施工150 145 135 130碾压终了的表面温度不低于钢轮压路机80 70 65 60轮胎压路机85 80 75 70振动压路机75 70 60 55开放交通的路表温度不高于50 50 50 45注①沥青混合料的施工温度采用具有金属探测针的插入式数显温度计测量。
表面温度可采用表面接触式温度计测定。
当采用红外线温度计测量表面温度时，应进行标定。
热拌沥青混合料的施工温度
EWMA型温拌沥青混合料施工质量控制
EWMA型温拌沥青混合料施工质量控制摘要:本文依托延吴高速公路详细阐述了EWMA温拌沥青混合料的原理以及施工质量控制关键词：温拌剂施工质量控制前言热拌沥青混合料在公路建设当中以其良好的使用性能受到世界上多个国家的青睐，迄今为止，热拌沥青混合料是应用最广泛、路用性能最良好的一种沥青混合料。
但随着社会经济和科学技术的发展，热拌沥青混合料也暴漏处诸多缺陷：热拌混合料老化快，降低路面使用性能。
受温度制约，拉长施工工期。
能源消耗大，对人体健康危害大。
二氧化碳排放大，污染环境。
20世纪90年代，欧洲不少国家签订了《京都协议书》，这些国家承诺减少温室气体排放，热拌沥青行业也是需减少排放的目标之一。
在次期间，欧美等国开展了温拌沥青混合料的研究，目的是降低混合料的拌合与摊铺温度，达到降低沥青混合料生产过程的能耗和二氧化碳等气体的排放，同事保证温拌混合料具有与热拌沥青混合料基本相同的路面使用性能。
EWMA是上海龙孚材料技术有限公司、美国MeadWestvaco公司及交通部公路研究院共同基于美国MeadWestvaco公司第三代表面活性平台的温拌技术研发的罐投放型温拌剂。
一、工程概况延安安塞经志丹至吴起高速公路是陕西省“2367”高速公路网规划网中七条东西横向线之一的延水关至吴起高速公路（延吴线）的重要组成部分。
路线起于沿河湾与已建成通车的包茂高速相接，面层设计为AC型结构层，中交四公局项目按双向四车道高速公路标准建设，设计速度为80公里/小时；起迄桩号为K30+000～K80+000，路线长度50公里。
二、EWMA温拌技术原理在混合料拌合之前，将EWMA温拌剂加入沥青罐中，充分搅拌保证温拌剂均匀分散于沥青中。
在拌和过程中，在机械拌和力的作用下，EWMA温拌剂俘获混合料及空气中极为微量的水分，从而在沥青内部形成大量结构性润滑结构。
该润滑结构在拌和过程中将避免沥青胶结料的团聚效应，能够显著增加沥青混合料在较低温度时的拌和工作性。
6.2热拌热铺沥青混合料
沥青混合料的技术性质和技术标准
沥青混合料的技术性质
施工和易性 高温稳定性 低温抗裂性
耐久性
抗滑性
沥青混合料的技术标准
概念
施工和易性
沥青混合料在施工过程中容易拌和、摊铺和压 实的性能。它与矿料级配、沥青品种及用量、施工 条件以及混合料性质有关。
沥青混合料施工温度要求
沥青种类
沥青加热温度(℃) 混合料出厂温度(℃) 150~170 140~165
LS-30
LS-25 LS-20 LS-15 LS-10 LS-5
30
25 20 15 10 5 15 20
细粒式
抗滑表层
第二节
热拌热铺沥青混合料
组成结构和强度形成原理
沥青混合料的组成结构 沥青混合料的组成结构类型 沥青混合料的强度形成原理 影响沥青混合料抗剪强度的因素 沥青混合料组成材料的技术要求 沥青混合料的技术性质和技术标准 沥青混合料~110,不低于75 不低于50 路面冷却后
高温稳定性
概念
夏季高温经车辆荷载长期重复作用后，不产生 车辙和波浪等病害的性能。
评定高温稳定性的方法
马歇尔试验；沥青混合料单轴压缩试验；沥青 混合料三轴压缩试验；沥青混合料车辙试验。
提高温度稳定性的措施
用高稠度沥青提高抵抗变形的能力；用最佳级 配矿料可提高温度稳定性；用碱性岩石可以增加沥 青与矿料的粘结力；用碱性矿粉可增强高温稳定性。
沥青与矿料的化学吸附
沥青酸与矿料金属阳离子产生化学反应，在矿 料表面构成的单分子化学吸附层。特点：粘结力强， 可保证水稳定性。
沥青与矿料间的吸附作用对(τ)的影响
结构 沥 青 结 构沥 青 自由 沥 青
矿料
矿料
矿料
橡胶粉改性沥青混合料指南
橡胶粉改性沥青混合料生产、运输、施工指南一、橡胶粉改性沥青混合料生产采用间歇式拌合机每盘生产周期不少于50s-60s（其中干拌时间不少于15-20s）1.集料加温温度：190℃-200℃2.橡胶沥青温度：180℃-195℃3.出料温度：大于180℃4.废弃温度：210℃二、橡胶粉改性沥青的混合料的存贮运输1.存贮：根据国外的施工经验和我国现有的规范要求，橡胶沥青混合料应即拌即用不宜长时间贮存。
2.运输：①任何运输传统沥青混合料的货车均可用于运输橡胶沥青热拌混合料，运料车每次使用前后必须清扫干净，货车底板需要涂抹隔离剂以避免粘结混合料，但不得有余液积聚在车厢底板；②从拌和机向运料车上装料时，应多次挪动货车位置，平衡装料，以减少混合料离析。
运输途中应避免车辆颠簸造成混合料离析；③除非运距特别短，否则运输车辆必须加盖篷布以保证橡胶沥青混合料到达现场的温度在175℃左右,避免混合料表面结硬，如外界气温较低还要适当提高到场温度。
每天最先生产的混合料到场温度应适当提高到180—185℃左右；④为了保证连续摊铺，在保证橡胶沥青混合料施工温度的前提下，开始摊铺之前，现场应有尽量多的待卸料车，一般每台摊铺机前不少于五辆；⑤运输车辆进入待铺路面后应尽量慢行，严禁急刹车和急转弯，避免带起透层油和粘层油；⑥其它运输要求可参照国内沥青路面施工规范进行。
三、橡胶粉改性沥青混合料的摊铺1. 使用常规沥青混合料摊铺设备进行摊铺。
摊铺之前应检查基层质量，确保基层平整度必须达到要求，压实合格，然后将工作面清扫干净，透层油的洒铺参照国内沥青路面施工规范进行，必须确保均匀足量，如因施工通车洒铺石屑，摊铺之前应将滚动的石屑清扫干净，确保路面各层次之间的粘结。
2. 摊铺机在开始摊铺前一小时，就应加热摊铺机的分料器和熨平板等有关装置。
开始受料前应在料斗内涂刷少量柴油或肥皂水，以防止粘料。
3. 由于橡胶沥青热拌混合料比传统的热拌混合料的粘度高，因此只能在最佳地表温度和气候条件下摊铺，一般地表温度应该大于13℃。
关于LH类型热拌沥青混合料
7 热拌沥青混合料路面7.1 一般规定7.1.1热拌沥青混合料适用于各种等级公路的沥青面层。
高速公路和一级公路沥青面层的上面层、中面层及下面层应采用沥青混凝土混合料铺筑，沥青碎石混合料仅适用于过渡层及整平层。
其他等级公路的沥青面层上面层宜采用沥青混凝土混合料铺筑。
7.1.2 热拌沥青混合料的种类应按表7.1.2选用，其规格以方孔筛为准，集料最大粒径不宜超过31.5mm。
当采用圆孔筛作为过渡时，集料最大粒径不宜超过40mm。
7.1.3 应根据不同地区道路等级及所处层位的功能性要求，从表7.1.3中选择适当的结构组合，并应遵循以下原则：7.1.3.1应综合考虑满足耐久性、抗车撤、抗裂、抗水损害能力、抗滑性能等多方面要求，根据施工机械、工程造价等实际情况选择沥青混合料的种类。
注：当铺筑抗滑表面层时，可采用AK-13或AK-16型热拌沥青混合料，也可在AC-10(LH-15)型细粒式沥青混凝土上嵌压沥青预拌单粒径碎石S-10铺筑而成。
7.1.3.2 沥青混凝土混合料面层宜采用双层或三层式结构，其中至少必须有一层是I型密级配沥青混凝土混合料。
当各层均采用沥青碎石混合料时，沥青面层下必须做下封层。
7.1.3.3 多雨潮湿地区的高速公路和一级公路的上面层宜采用抗滑表面混合料，其他等级公路及少雨干燥地区的高速公路和一级公路宜采用I型沥青混凝土混合料做表层。
7.1.3.4 沥青面层的集料最大粒径宜从上至下逐渐增大，中粒式及细粒式用于上层，粗粒式只能用于中下层。
砂粒式仅适用于通行非机动及行人的路面工程。
7.1.3.5 上面层沥青混合料的集料最大粒径不宜超过层厚的1/2，中、下面层及联结层的集料最大粒径不宜超过层厚的2/3。
7.1.3.6 高速公路的硬路肩沥青面层宜采用I型沥青混凝土混合料作表层。
7.1.4 热拌热铺沥青混合料路面应采用机械化连续施工。
7.2 施工准备7.2.1 基层准备应符合本规范第3章的要求。
7.2.2 施工前应对各种材料进行调查试验，经选择确定的材料在施工过程中应保持稳定，不得随意变更。
沥青稳定碎石基层(ATB-25)及沥青路面
沥青稳定碎石基层（ATB-25）及沥青路面下面层（AC-25C）施工指导意见沥青面层是位于高速公路路面基层上最重要的结构层，它直接承受车轮荷载和大气自然因素的作用，应具有平整、坚实、耐久及抗车辙、抗裂、抗滑、抗水害等多方面的综合性能。
依据部颁标准JTJD50-2006《公路沥青路面设计规范》和JTJ F40-2004《公路沥青路面施工技术规范》及设计图纸，连霍郑州段改建项目沥青路面结构层设计从提高路面抗疲劳寿命、减少永久变形及防止反射裂缝考虑，设计增加了10㎝ATB-25沥青稳定碎石基层，同时路面面层采用三层式沥青混凝土结构方案，即8㎝AC-25C+6㎝AC-20C（SBS改性）+4㎝SMA-13（SBS改性）结构，均为连续型密级配沥青混合料。
结合省内外已建高速公路的施工经验，为进一步加强沥青路面的质量控制，对本项目沥青稳定碎石（ATB）基层及沥青路面下面层（AC-25C）结构层的施工，提出如下指导意见。
一、材料要求本项目沥青稳定碎石基层设计厚度为10cm，采用ATB-25密级配类型；路面下面层设计厚度为8㎝，采用AC-25C密级配类型。
1、粗集料应采用石质坚硬、清洁、不含风化颗粒、表面粗糙,近立方体颗粒的碎石，粒径大于2.36mm。
ATB基层和下面层采用石灰岩等碱性石料，选用反击式破碎机轧制的碎石，严格控制细长、扁平颗粒及风化石含量，规格符合规范要求，确保粗集料的质量。
集料质量应从源头抓起，生产碎石用的原石不允许使用山皮，不得含有土块、杂物，集料成品不得堆放在未经硬化的泥土地上；施工单位和监理单位要统一对料源进行考察，通过试验、比较，确定优质料源。
派专人进驻集料加工厂、储料厂，对不合格的集料不得装车，对进场粗集料施工单位每400方或600T检验一次。
粗集料技术要求见表一。
表一：沥青稳定碎石ATB层及下面层用粗集料质量技术要求指标 规范 本项目技术要求石料压碎值（%） 不大于28 20洛杉矶磨耗损失（%） 不大于30 30表观相对密度（t/m3） 不小于 2.50 2.5吸水率（%） 不大于 3.0 2.0对沥青的粘附性 不小于4级 4级坚固性（%） 不大于12 12针片状平颗粒含量（%，混合料） 不大于其中粒径大于9.5㎜,不大于其中粒径小于9.5㎜,不大于 181520101220水洗法<0.075mm颗粒含量(%)不大于1 1软石含量（%） 不大于 5 12、 细集料细集料包括天然砂、机制砂、石屑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
135～155
混合料贮料仓贮存温度
贮料过程中温度降低不超过10
混合料废弃温度高于
200
195
190
185
运输到现场温度不低于
150
145
140
135
混合料摊铺温度
不低于
正常施工
140
135
130
125
低温施工
160
150
140
135
开始碾压的混合料内部温度，不低于
正常施工
135
130
125
热拌沥青混合料的施工温度(℃)表5.2.2-2
施工工序
石油沥青的标号
50号
70号
90号
110号
沥青加热温度
160～170
155～165
150～160
145～155
矿料加热温度
间隙式拌和机
集料加热温度比沥青温度高10～30
连续式拌和机
矿料加热温度比沥青温度高5～10
沥青混合料出料温度
150～170
1ቤተ መጻሕፍቲ ባይዱ5～165
5.2.2.2聚合物改性沥青混合料的施工温度根据实践经验并参照表5.2.2-3选择。通常宜较普通沥青混合料的施工温度提高10℃～20℃。对采用冷态胶乳直接喷入法制作的改性沥青混合料，集料烘干温度应进一步提高。
聚合物改性沥青混合料的正常施工温度范围（℃）表5.2.2-3
工序
聚合物改性沥青品种
SBS类
SBR胶乳类
120
低温施工
150
145
135
130
碾压终了的表面温度不低于
钢轮压路机
80
70
65
60
轮胎压路机
85
80
75
70
振动压路机
75
70
60
55
开放交通的路表温度不高于
50
50
50
45
注①沥青混合料的施工温度采用具有金属探测针的插入式数显温度计测量。表面温度可采用表面接触式温度计测定。当采用红外线温度计测量表面温度时，应进行标定。
EVA、PE类
沥青加热温度
160～165
改性沥青现场制作温度
165～170
－
165～170
成品改性沥青加热温度，不大于
175
－
175
集料加热温度
190～220
200～210
185～195
改性沥青SMA混合料出厂温度
170～185
160～180
165～180
混合料最高温度(废弃温度)
195
混合料贮存温度
拌和出料后降低不超过10
摊铺温度不低于
160
初压开始温度不低于
150
碾压终了的表面温度不低于
90
开放交通时的路表温度不高于
50
