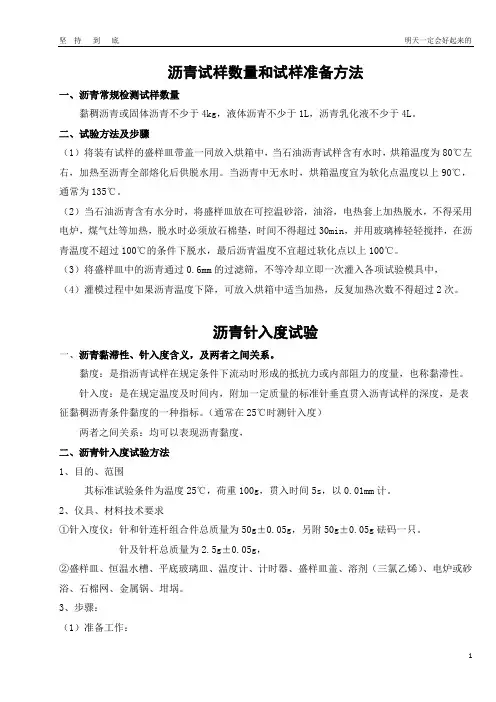

沥青及其混合料试验步骤
沥青试样数量和试样准备方法一、沥青常规检测试样数量黏稠沥青或固体沥青不少于4kg，液体沥青不少于1L，沥青乳化液不少于4L。
二、试验方法及步骤（1）将装有试样的盛样皿带盖一同放入烘箱中，当石油沥青试样含有水时，烘箱温度为80℃左右，加热至沥青全部熔化后供脱水用。
当沥青中无水时，烘箱温度宜为软化点温度以上90℃，通常为135℃。
（2）当石油沥青含有水分时，将盛样皿放在可控温砂浴，油浴，电热套上加热脱水，不得采用电炉，煤气灶等加热，脱水时必须放石棉垫，时间不得超过30min，并用玻璃棒轻轻搅拌，在沥青温度不超过100℃的条件下脱水，最后沥青温度不宜超过软化点以上100℃。
（3）将盛样皿中的沥青通过0.6mm的过滤筛，不等冷却立即一次灌入各项试验模具中，（4）灌模过程中如果沥青温度下降，可放入烘箱中适当加热，反复加热次数不得超过2次。
沥青针入度试验一、沥青黏滞性、针入度含义，及两者之间关系。
黏度：是指沥青试样在规定条件下流动时形成的抵抗力或内部阻力的度量，也称黏滞性。
针入度：是在规定温度及时间内，附加一定质量的标准针垂直贯入沥青试样的深度，是表征黏稠沥青条件黏度的一种指标。
（通常在25℃时测针入度）两者之间关系：均可以表现沥青黏度，二、沥青针入度试验方法1、目的、范围其标准试验条件为温度25℃，荷重100g，贯入时间5s，以0.01mm计。
2、仪具、材料技术要求①针入度仪：针和针连杆组合件总质量为50g±0.05g，另附50g±0.05g砝码一只。
针及针杆总质量为2.5g±0.05g，②盛样皿、恒温水槽、平底玻璃皿、温度计、计时器、盛样皿盖、溶剂（三氯乙烯）、电炉或砂浴、石棉网、金属锅、坩埚。
3、步骤：（1）准备工作：①按沥青试样准备方法准备试样；②按试验要求将恒温水槽调节到要求试验温度，保持稳定；③将试样注入盛样皿，试样高度超出预计针入度10mm，并盖上试样皿，盛有试样的盛样皿在10℃～30℃室温中冷却不少于1.5h（小盛样皿）、2h（大盛样皿）、3h（特殊盛样皿）后移入规定温度的恒温水槽中保温不少于1.5h（小盛样皿）、2h（大盛样皿）、2.5h（特殊盛样皿）；④调整针入度仪，使之水平，用三氯乙烯擦拭标准针。
沥青及沥青混合料试验作业指导书
沥青及沥青混合料试验作业指导书1.目的为了确保沥青路面的施工质量，控制沥青及沥青混凝土性能指标特制定本作业指导书。
2.适用范围本指导书适用公路沥青路面等工程的设计、施工、养护以及质量检查、验收等各个阶段。
3.引用标准JGJ052－2000 公路工程沥青及沥青混合料试验规程4.沥青试验T001 沥青试样制备方法1 目的和适用范围1.1 本方法适用于粘稠道路石油沥青、煤沥青等需加热后才能进行试验的沥青试样，按此法准备的沥青供立即在实验室进行各项试验使用。
1.2 本方法也适用于在试验室按照乳化沥青中沥青、乳化剂、水及外加剂的比例制备乳液的试样进行各项性能测试使用。
每个样品的数量根据需要决定，常规测定宜不少于600g。
2 仪具与材料2.1 烘箱：200℃，装有温度调节器。
2.2 加热炉具：电炉。
2.3 石棉垫：不小于炉具上面积。
2.4 滤筛：筛孔孔径0.6mm。
2.5 沥青盛样器皿：金属锅或瓷坩锅。
2.6 乳化剂。
2.7 烧杯：1000mL。
2.8 温度计：0～100℃及200℃，分度为0.1℃。
2.9 天平：称量2000g，感量不大于1g；称量100g，感量不大于0.1g。
2.10 其它：玻璃棒、溶剂、洗油、棉纱等。
2 方法与步骤3.1热沥青试样制备3.1.1 将装有试样的盛样器带盖放入恒温烘箱中，当石油沥青试样中含有水分时，烘箱温度80℃左右，加热至沥青全部熔化后供脱水用。
当石油沥青中无水分时，烘箱温度宜为软化点温度以上90℃，通常为135℃，对取来的沥青试样不得直接采用电炉或煤气炉明火加热。
3.1.2 当石油沥青试样中含有水分时，将盛样器皿放在可控温的砂浴、油浴、电热套上加热脱水，不得已采用电炉、煤气炉加热脱水时必须加放石棉垫。
时间不超过30min，并用玻璃棒轻轻搅拌，防止局部过热。
在沥青温度不超过100℃的条件，仔细脱水至无泡沫为止，最后的加热温度不超过软化点以上100℃（石油沥青）或50℃（煤沥青）。
沥青混合料标准施工温度(热拌,SBR改性)
1
石油沥青AH-70
沥青加热温度155～165℃
2
矿料加热温度
集料加热温度比沥青温度高10～30℃
3
沥青混合料出料温度
145～165℃
4
沥青混合料仓贮存温度
贮料过程中温度降低不超过10℃
5
沥青混合料废弃温度
高于195℃
6
运输到现场温度
不低于145℃
7
混合料摊铺温度
正常施工时不低于135℃…低温施工时不低于150℃
8
开始碾压的混合料内部温度
正常施工时不低于130℃….低温施工时不低于145℃
9
碾压终了的表面温度
钢轮压路机70℃轮胎压路机80℃振动压路机70℃
10
开放交通的路表温度
不高于50℃
注：1、施工温度采用金属探测计的插入式数显温度计测量，表面温度采用表面接触式温度计。当用红外线温度计测量表面温度时，应进行标定。
2、上述标准为JTG F40-2004中规定。（5.2.2-2）
聚合物改性沥青混合料的施工温度（SBS类）（℃）
序号
工序
聚合物改性沥青为SBS
1
沥青加热温度
160～165℃
2
沥青现场制作温度
165～170℃
3
成品沥青加热温度
不大于175℃
4
集料加热温度
190～220℃
5
SMA混合料出厂温度
170～185℃
6
混合料最高温度（废弃温度）
195℃
7
混合料贮存温度
拌合出料后降低不超过10℃
8
摊铺温度
不低于160℃
9
初压开始温度
沥青混凝土路面施工方案温度控制与质量监测
沥青混凝土路面施工方案温度控制与质量监测沥青混凝土路面施工方案的温度控制和质量监测是确保道路施工质量的关键步骤。
本文将探讨温度控制和质量监测的重要性，并介绍几种常见的方法和工具。
一、温度控制的重要性在沥青混凝土路面施工中，温度控制是确保混凝土能达到所需密实度和强度的关键因素。
温度过高或过低都会导致施工质量下降，甚至影响道路使用寿命。
因此，合理控制温度对路面质量至关重要。
二、温度控制的方法1. 施工温度控制方案根据沥青混凝土材料的特性以及环境条件，制定合理的施工温度控制方案是确保路面质量的关键。
该方案应包括适宜的施工温度范围、温度检测方法以及调节措施等。
2. 温度监测与调节施工过程中，应采用温度监测仪器对混凝土温度进行实时监测，以确保施工温度在合理范围内。
若温度偏高或偏低，需要及时采取调节措施，如增加或减少添加剂的用量，调整施工速度等。
三、质量监测的重要性沥青混凝土路面的质量监测是为了确保施工过程中各项工作的符合规范要求，进而保证道路的正常、安全使用。
只有通过严格的质量监测，才能有效避免质量问题的发生。
四、质量监测的方法1. 压实度监测沥青混凝土路面的压实度对其密实度和强度有着重要影响。
采用密实度测试仪器可以即时监测路面的压实度指标，从而及时调整施工参数，保证路面的压实质量。
2. 光泽度监测沥青混凝土路面的光泽度直接反映了其质量和平整度。
通过光泽度测试仪器，可以对路面的光泽度进行监测，从而及时修补和调整路面，保障道路的舒适性和美观度。
3. 线型监测路面的线型要求直接关系到车辆行驶的平稳性和安全性。
通过线型测试仪器，可以对道路的线型进行监测，如平直度、横坡等，以确保路面的平稳性和驾驶舒适性。
五、温度控制与质量监测的综合应用温度控制与质量监测是密切相关的，二者应结合起来，共同确保道路施工质量。
通过温度的实时监测和合理调节，可以使混凝土达到最佳的施工状况，在保证质量的同时提高施工效率。
同时，质量监测也需要基于合理的施工温度，才能准确评估施工质量的合格性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
T0981-2008 热拌沥青混合料施工温度测试方法
1目的与适用范围
本方法适用于检测热拌热铺沥青混合料的施工温度，包括拌合厂沥青混合料的出厂温度、施工现场的摊铺温度、碾压开始时混合料的内部温度及碾压终了的内部温度等，供施工质量检验和控制使用。
2仪具与材料技术要求
本方法需要下列仪具与材料
（1）温度计：常温至300℃，最小读数1℃，宜采用有数字显示或度盘指针显示的金属杆插入式热电偶温度计，测杆的长度不小于300mm。
（2）其他：棉纱、软布、螺丝刀等。
3方法与步骤
3.1在运料卡车上测试
（1）混合料出厂温度或运输至现场温度应在运料卡车上测试，每车检测一次。
当运料卡车的侧面中部有专用的温度检测孔（距底板高约300mm）时，可采用如图T0981所示的方法，用插入式温度计直接插入测试孔内的混合料中测试；当运料卡车无专用的温度检测孔时，可在运料车的混合料堆上部侧面测试。
在拌合厂检测的为混合料出厂温度，在运输至现场后检测的为现场温度。
（2）测试时，温度计插入深度不小于150mm，注视温度变化直至不再继续上升为止，读记温度，准确至1℃。
3.2在摊铺现场检测
（1）混合料摊铺温度宜在摊铺机的一侧拨料器前方的混合料堆上测试。
在测试位置将温度计插入混合料堆内150mm以上，并跟着向前走，如料堆向前滚，拔出后重新插入，注视温度变化直至不再继续上升为止，读记温度，准确至1℃。
（2）摊铺温度应每车检测一次，要求符合现行《公路沥青路面施工技术规范》（JTGF40）的规定。
3.3在沥青混合料碾压过程中测定压实温度
（1）根据需要，随时选择初压开始、复压或终压成形等各个阶段的测点，供测试碾压温度及碾压终了温度用。
（2）将温度计仔细插入路面混合料压实层一半深度，轻轻压紧温度计旁被松动的混合料；当温度上升停止后，立即拔出并再次插入旁边的混合料层中测量；当测杆插入路面较困难时，可用螺丝刀先插一孔后再插入温度计。
注视温度变化至不再继续上升为止，读记温度，准确至1℃。
（3）压实温度一次检测不得少于3个测点，取平均值作为测试温度。
4报告
（1）每年沥青混合料的出厂温度、到达现场温度、铺摊温度。
（2）压实温度，取3次以上测定值的平均值。
（3）气候状况、测定时间、层位、测定位置等。
