旋翼的空气动力特点
漩动力特点的内容
漩动力特点的内容漩空气动力特性是计算直升机性能、飞行品质、振动以至噪声的基础，即使在定常前飞时，直升机桨叶在旋转一圈的过程中，旋转平面内同一半径不同方位的相对风速不论在方向上或在大小上都是不同的。
特性介绍直升机的旋翼与周围空气相对运动时，桨叶上所受的空气动力和力矩随运动状态的变化规律。
它是计算直升机性能、飞行品质、振动以至噪声的基础。
旋翼的运动特点旋翼桨叶的运动十分复杂。
一方面桨叶本身绕旋翼轴旋转，另一方面，旋翼随直升机飞行而有牵连运动。
即使在定常前飞时，直升机桨叶在旋转一圈的过程中，旋转平面内同一半径不同方位的相对风速不论在方向上或在大小上都是不同的（图1）。
在迎风的半圈（称为前行桨叶）相对风速大于周向速度，而在顺风的半圈（称为后行桨叶），小于周向速度。
桨叶剖面形如翼型，如果桨叶与桨毂是固接式，那么，前行桨叶产生大于后行桨叶的升力。
这样，不仅桨叶根部会承受过大的交变弯矩，而且旋翼会产生左右不平衡的力矩，使直升机滚转。
旋翼的气动理论分析旋翼气动力的关键在于适当地选取物理数学模型，弄清绕旋翼的整个流场以及绕桨叶剖面的局部流场。
现代分析旋翼气动力的理论有滑流理论、叶素理论和涡流理论。
滑流理论把旋翼看作是一个产生拉力的圆盘，而把受到旋翼作用的流场宏观地看作是以圆盘周线为边界的滑流内的一维流动。
根据动量定理和动能定理，可以求出在理想情况下旋翼的拉力和所需功率与滑流内速度变化之间的关系。
滑流理论的优点是简单、直观，缺点是它不能反映旋翼的几何形状对其气动特性的影响。
叶素理论为了克服滑流理论的主要缺点，有人把轴流中螺旋桨叶素理论推广到斜流中的旋翼上去。
叶素理论把旋翼桨叶分成许多微段（叶素），而把绕各个叶素的相对流动看作是彼此独立的二维流动。
根据翼型理论，可以求出桨叶剖面的空气动力和力矩，然后沿桨叶半径积分，再沿方位加以平均，就能得出整个旋翼的气动力和力矩。
这些力和力矩是旋翼桨叶的几何特性的函数。
叶素理论的不足之处是忽略了各叶素之间的相互干扰，因此无法知道桨叶剖面的当地诱导速度。
直升飞机原理旋翼的空气动力特点
直升飞机原理旋翼的空气动力特点直升机是一种能够垂直起降并在空中悬停、前后左右移动的飞行器。
其独特的飞行原理主要依赖于旋翼的空气动力特点。
下面将详细介绍直升机的原理以及旋翼的空气动力特点。
直升机通过旋翼的旋转以产生升力，使飞机能够在空中悬停或垂直起降。
旋翼是直升机的核心部件，位于机身的顶部，并通过主轴与发动机相连接。
旋翼主要由主叶片、副叶片和旋转机构等组成。
旋翼的空气动力特点可以通过以下几个方面解释：1.升力产生：旋翼的旋转可以使空气流动并产生升力。
主叶片的弯曲形状和扭矩可以利用空气动力学原理，产生一个向上的升力矢量。
通过调整旋翼的转速、叶片角度和导流片等参数，直升机可以控制升力的大小和方向。
2.推力产生：除了产生升力，旋翼还可以产生一个向前推进的推力。
通过改变旋翼的叶片角度，可以调整旋翼对空气的作用力，并产生一个向前方向的推力，从而让直升机能够在空中前后移动。
3.反作用力：旋转的旋翼会产生一个反作用力，此力与升力和推力成正比。
为了平衡这一反作用力，直升机通常会配备一个尾旋翼来产生一个与旋转方向相反的力矩，从而保持飞行器的平衡和稳定性。
4.旋翼受力：旋翼在飞行过程中会遇到不同的气流条件和空气动力特性。
例如，主叶片的前缘受到气流的较大冲击，产生了主气流，而后缘则受到较小的气流冲击，产生了副气流。
这些气流与叶片的扭转角度和动作有关，会对旋翼的受力和升力产生影响。
总之，直升机的飞行原理主要依赖于旋翼的空气动力特点。
通过利用旋翼产生的升力和推力以及对反作用力的平衡，直升机能够垂直起降、悬停和前后左右移动。
旋翼的叶片形状、扭转角度、转速等参数的调整，对直升机的飞行性能和稳定性也有重要影响。
这种独特的设计使得直升机在特定场合和任务中具有独特的优势和应用价值。

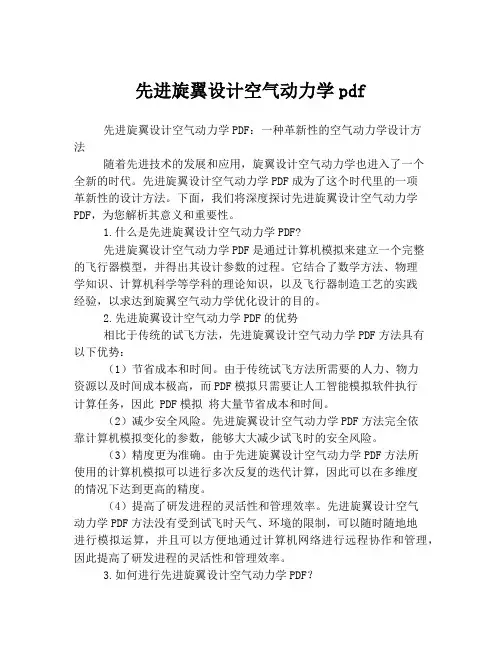

先进旋翼设计空气动力学pdf
先进旋翼设计空气动力学pdf先进旋翼设计空气动力学PDF：一种革新性的空气动力学设计方法随着先进技术的发展和应用，旋翼设计空气动力学也进入了一个全新的时代。
先进旋翼设计空气动力学PDF成为了这个时代里的一项革新性的设计方法。
下面，我们将深度探讨先进旋翼设计空气动力学PDF，为您解析其意义和重要性。
1.什么是先进旋翼设计空气动力学PDF?先进旋翼设计空气动力学PDF是通过计算机模拟来建立一个完整的飞行器模型，并得出其设计参数的过程。
它结合了数学方法、物理学知识、计算机科学等学科的理论知识，以及飞行器制造工艺的实践经验，以求达到旋翼空气动力学优化设计的目的。
2.先进旋翼设计空气动力学PDF的优势相比于传统的试飞方法，先进旋翼设计空气动力学PDF方法具有以下优势：（1）节省成本和时间。
由于传统试飞方法所需要的人力、物力资源以及时间成本极高，而PDF模拟只需要让人工智能模拟软件执行计算任务，因此 PDF模拟将大量节省成本和时间。
（2）减少安全风险。
先进旋翼设计空气动力学PDF方法完全依靠计算机模拟变化的参数，能够大大减少试飞时的安全风险。
（3）精度更为准确。
由于先进旋翼设计空气动力学PDF方法所使用的计算机模拟可以进行多次反复的迭代计算，因此可以在多维度的情况下达到更高的精度。
（4）提高了研发进程的灵活性和管理效率。
先进旋翼设计空气动力学PDF方法没有受到试飞时天气、环境的限制，可以随时随地地进行模拟运算，并且可以方便地通过计算机网络进行远程协作和管理，因此提高了研发进程的灵活性和管理效率。
3.如何进行先进旋翼设计空气动力学PDF？进行先进旋翼设计空气动力学PDF需要从以下三个方面入手：（1）建立完整的飞行器模型建立完整的飞行器模型需要通过专业的三维建模软件建立起来，并且要具有完整的迎角范围，这对于精度的保证是非常重要的。
（2）确定模型所需计算参数模型所需计算参数可以根据旋翼的设计理论知识和先进计算机模拟方法进行合理选择，以确保模型能够得到良好的仿真效果。

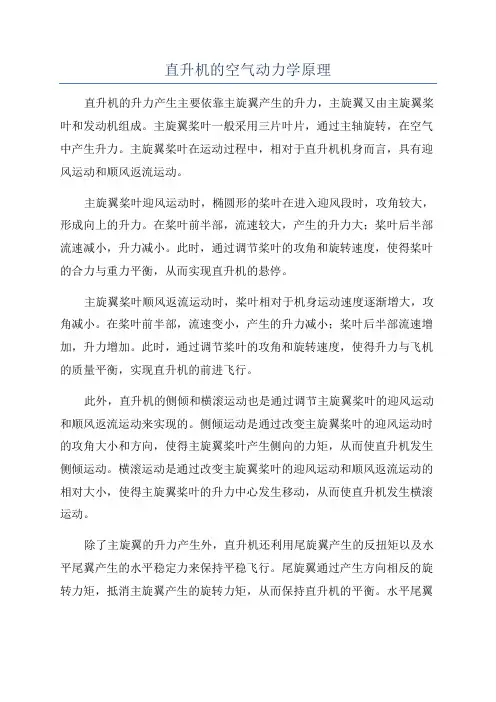

直升机的空气动力学原理
直升机的空气动力学原理直升机的升力产生主要依靠主旋翼产生的升力，主旋翼又由主旋翼桨叶和发动机组成。
主旋翼桨叶一般采用三片叶片，通过主轴旋转，在空气中产生升力。
主旋翼桨叶在运动过程中，相对于直升机机身而言，具有迎风运动和顺风返流运动。
主旋翼桨叶迎风运动时，椭圆形的桨叶在进入迎风段时，攻角较大，形成向上的升力。
在桨叶前半部，流速较大，产生的升力大；桨叶后半部流速减小，升力减小。
此时，通过调节桨叶的攻角和旋转速度，使得桨叶的合力与重力平衡，从而实现直升机的悬停。
主旋翼桨叶顺风返流运动时，桨叶相对于机身运动速度逐渐增大，攻角减小。
在桨叶前半部，流速变小，产生的升力减小；桨叶后半部流速增加，升力增加。
此时，通过调节桨叶的攻角和旋转速度，使得升力与飞机的质量平衡，实现直升机的前进飞行。
此外，直升机的侧倾和横滚运动也是通过调节主旋翼桨叶的迎风运动和顺风返流运动来实现的。
侧倾运动是通过改变主旋翼桨叶的迎风运动时的攻角大小和方向，使得主旋翼桨叶产生侧向的力矩，从而使直升机发生侧倾运动。
横滚运动是通过改变主旋翼桨叶的迎风运动和顺风返流运动的相对大小，使得主旋翼桨叶的升力中心发生移动，从而使直升机发生横滚运动。
除了主旋翼的升力产生外，直升机还利用尾旋翼产生的反扭矩以及水平尾翼产生的水平稳定力来保持平稳飞行。
尾旋翼通过产生方向相反的旋转力矩，抵消主旋翼产生的旋转力矩，从而保持直升机的平衡。
水平尾翼通过产生向下的力来平衡主旋翼产生的俯仰力矩，从而保持直升机的水平稳定。
总结一下，直升机的空气动力学原理主要是通过主旋翼桨叶的旋转运动产生升力，通过调节桨叶的攻角和旋转速度来控制升力的大小和方向，从而实现直升机的悬停、垂直起降和平稳飞行。
同时，借助尾旋翼和水平尾翼产生的力矩和稳定力来保持直升机的平衡和稳定。
直升机的空气动力学原理是复杂且精细的，对于设计和控制直升机的飞行具有重要意义。
直升机空气动力学
直升机空气动力学一、引言直升机是一种能够在垂直方向起降的飞行器，其独特的设计和工作原理使其在许多领域发挥着重要作用。
直升机的空气动力学是研究直升机在空气中运动和操纵的科学，深入了解直升机的空气动力学原理对于提高直升机的性能和安全性至关重要。
二、气动力学基础直升机的气动力学基础包括气动力、气动力矩和旋翼气动力分析。
气动力是指直升机在飞行中由于空气的作用而产生的力，它包括升力和阻力。
升力是使直升机产生升力的主要力量，它是由于旋翼产生的气流下垂所产生的。
阻力是直升机在飞行过程中由于空气的阻碍而产生的阻力，它是直升机前进的阻碍力量。
三、旋翼气动力学旋翼是直升机最重要的部件之一，它是直升机产生升力和推力的关键。
旋翼的气动力学研究主要包括旋翼升力的产生、旋翼阻力的产生和旋翼的空气动力特性。
旋翼升力的产生是指旋翼通过改变攻角和旋翼叶片的运动来产生升力的过程，其主要依靠气流下垂产生升力。
旋翼阻力的产生是指旋翼在运动中由于空气的阻碍而产生的阻力，其大小取决于旋翼叶片的形状和攻角。
四、直升机操纵直升机的操纵是指驾驶员通过改变旋翼的迎角和旋翼的旋转速度来改变直升机的飞行状态和方向。
直升机的操纵主要包括升降操纵、前进操纵和横向操纵。
升降操纵是指通过改变旋翼的迎角来控制直升机的上升和下降。
前进操纵是指通过改变旋翼的旋转速度和机身的倾斜角度来控制直升机的前进和后退。
横向操纵是指通过改变旋翼的迎角差和尾桨的推力来控制直升机的左右移动。
五、直升机稳定性和控制性直升机的稳定性和控制性是指直升机在飞行中保持稳定和响应驾驶员操纵指令的能力。
直升机的稳定性主要包括静态稳定性和动态稳定性。
静态稳定性是指直升机在静止状态下保持平衡的能力，它取决于直升机的几何形状和重心位置。
动态稳定性是指直升机在飞行中保持平稳和响应驾驶员操纵指令的能力，它取决于直升机的气动特性和操纵系统。
直升机的控制性是指直升机在飞行中响应驾驶员操纵指令的能力，它取决于直升机的操纵系统和飞行状态。
四旋翼飞行原理
四旋翼飞行原理四旋翼是一种多旋翼飞行器，由四个旋翼组成，每个旋翼都由一个电动机驱动，通过变速器和螺旋桨传动力量，从而产生升力和推力，使飞行器能够在空中悬停、上升、下降、前进、后退、左右移动等多种飞行动作。
四旋翼飞行器具有结构简单、稳定性好、操控灵活、适应性强等优点，被广泛应用于航拍、物流、农业、救援等领域。
四旋翼飞行原理主要涉及到空气动力学、力学、电子技术等多个学科，下面将从以下几个方面进行介绍。
一、旋翼的升力和推力旋翼是四旋翼飞行器的核心部件，它通过旋转产生升力和推力，使飞行器能够在空中飞行。
旋翼的升力和推力与旋翼的转速、叶片的形状、叶片的数量、叶片的角度等因素有关。
一般来说，旋翼的转速越快，产生的升力和推力就越大；叶片的形状和数量也会影响旋翼的性能，一般采用空气动力学优化设计的叶片能够提高旋翼的效率；叶片的角度也会影响旋翼的性能，一般来说，叶片的攻角越大，产生的升力和推力就越大，但是过大的攻角会导致旋翼失速或者失控。
二、四旋翼的稳定性四旋翼飞行器的稳定性是其能够在空中悬停、上升、下降、前进、后退、左右移动等多种飞行动作的基础。
四旋翼的稳定性主要涉及到飞行器的重心、旋翼的转速、旋翼的位置、旋翼的控制等因素。
一般来说，飞行器的重心应该位于四个旋翼的中心位置，这样才能够保证飞行器的稳定性；旋翼的转速应该保持一定的平衡，避免出现旋翼失速或者失控的情况；旋翼的位置也会影响飞行器的稳定性，一般来说，旋翼的位置越高，飞行器的稳定性就越好；旋翼的控制也是保证飞行器稳定性的关键，通过控制旋翼的转速和角度，可以实现飞行器的各种动作。
三、四旋翼的操控四旋翼飞行器的操控主要涉及到遥控器、飞控系统、传感器等多个方面。
遥控器是操控飞行器的主要工具，通过遥控器可以控制飞行器的上升、下降、前进、后退、左右移动等动作；飞控系统是飞行器的大脑，通过飞控系统可以实现飞行器的自动控制、姿态稳定、高度控制等功能；传感器是飞行器的感知器，通过传感器可以感知飞行器的姿态、高度、速度等信息，从而实现飞行器的自动控制和稳定。
直升机的空气动力学原理
直升机的空气动力学原理直升机是一种垂直起降的飞行器，在空气动力学方面与飞机有很大的不同。
它需要通过旋翼的叶片来产生升力和推力，从而实现垂直起降和悬停。
本文将探讨直升机的空气动力学原理以及如何通过空气动力学设计直升机。
升力的产生直升机的升力产生主要依靠旋翼叶片，旋翼叶片实际上是一对翼型，由一个或多个叶片组成。
当旋翼叶片旋转时，叶片上表面受到的气流速度比下表面要快，因为下表面受到叶片本身的阻力，所以气流速度会减慢。
这就产生了升力，通过改变旋翼叶片的攻角和旋转速度可以控制升力的大小。
推力的产生直升机的推力产生也依靠旋翼叶片，实际上旋翼叶片不仅能产生升力，也能产生推力。
这是由于叶片的旋转和前倾，使其表面所受的气流方向产生倾斜，从而产生推力。
浮力的维持直升机在空中悬停时需要维持浮力，这需要通过对旋翼叶片的控制来实现。
通常采用旋翼的改变迎角和旋转速度来控制升力，以及改变旋翼的迎角差和横纵向控制面来控制方向和姿态，从而维持浮力。
空气动力学设计直升机的设计需要考虑空气动力学原理，特别是旋翼叶片的设计。
旋翼叶片的形状、大小、材料和数量都影响着旋翼的性能，如升力、推力、稳定性和噪声等。
例如，采用攻角可调的叶片，可以在不同高度和气温下保持恒定的升力。
而采用复合材料制造旋翼叶片能够提高强度，降低噪声和振动。
同时，直升机的飞行性能也需要考虑空气动力学原理。
例如，实现正常飞行需要通过控制旋翼的迎角和旋转速度来实现，而改变飞行方向则需要通过改变机身姿态和旋翼的攻角差来实现。
总结直升机的空气动力学原理与飞机有很大的不同，它依靠旋翼叶片来产生升力和推力，需要通过对旋翼叶片的控制来实现悬停、起降和飞行等运动。
因此，在直升机的设计和研发中，空气动力学原理的研究和应用非常重要，可以提高直升机引擎的性能和稳定性，提高飞行的安全性和可靠性。
空气动力学与飞行原理课件：旋翼空气动力学 、牛顿定律与无人机受力
例如无人机的定直平飞状态的飞行性能就可以利用牛顿第 一定律来分析。在定直平飞状态无人机所受的合外力为零。即升 力等于重力，推力等于阻力。此时无人机保持定直平飞状态。图 为无人机定直平飞所受外力示意图。
17
空气动力学与飞行原理
牛顿定律与无人机受力
LOGO 18
壹 目录页
一、
牛顿定律
二、
无人机受力
19
壹 牛顿定律
在考虑固定翼无人机的飞行稳定性特性时，需要将其当成 刚体，除了具有三个平动的自由度，还具有绕机体轴转动的三个 转动自由度。如果评价其飞行性能，则可以将无人机作为质点处 理，只有三个平动自由度，此时牛顿定律可以解释无人机的多数 飞行性能。
悬停时桨叶气动区域分布
前飞时刻桨叶气流区域分布
14
贰 旋翼
（三）桨尖失速、桨尖涡和地面效应
地面效应 由于在后退区域，桨叶旋转速度和前飞速度相减，会导致后退区域的升力损失，会造成桨盘升力的不对 称，此时为了保持升力对称，弥补升力损失，需要给桨叶一个较大的变距操纵，此时翼尖速度较大且处于较 大攻角之下，则会出现翼尖失速情况。 当直升机悬停靠近地面时，将会产生明显的地效效应。地效效应会使直升机诱导阻力减小，同时能获得 比空中飞行更高升阻比的流体力学效应:当运动的直升机距地面(或水面)很近时，整个桨盘的上下压力差增大， 升力会陡然增加。
桨叶截面形状-翼型
对称和非对称翼型
5
壹
翼型
对于翼型，其空气动力产生原理与固定翼翼型相同，由伯努利定理可以解释其升力产生原因。 升力计算公式也与固定翼翼型相同。即
L
1 2
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
旋翼的空气动力特点
(1)产生向上的升力用来克服直升机的重力。
即使直升机的发动机空中停车时，驾驶员可通过操纵旋翼使其自转，仍可产生一定升力，减缓直升机下降趋势。
(2)产生向前的水平分力克服空气阻力使直升机前进，类似于飞机上推进器的作用(例如螺旋桨或喷气发动机)。
(3)产生其他分力及力矩对直升机；进行控制或机动飞行，类似于飞机上各操纵面的作用。
旋翼由数片桨叶及一个桨毂组成。
工作时，桨叶与空气作相对运动，产生空气动力；桨毂则是用来连接桨叶和旋翼轴，以转动旋翼。
桨叶一般通过铰接方式与桨毂连接(如下图所示)。
旋翼的运动与固定翼飞机机翼的不，因为旋翼的桨叶除了随直升机一同作直线或曲线动外，还要绕旋翼轴旋转，因此桨叶空气动力现象要比机翼的复杂得多。
先来考察一下旋翼的轴向直线运动这就是直升机垂直飞行时旋翼工作的情况，它相当于飞机上螺旋桨的情况。
由于两者技术要求不同，旋翼的直径大且转速小；螺旋桨的直径小而转速大。
在分析、设计上就有所区别设一旋冀，桨叶片数为k，以恒定角速度Ω绕轴旋转，并以速度 Vo沿旋转轴作直线运动。
如果在想象中用一中心轴线与旋翼轴重合，而半径为 r的圆柱面把桨叶裁开(参阅图 2，1—3)，并将这圆柱面展开成平面，就得到桨叶剖面。
既然这时桨叶包括旋转运动和直线运动，对于叶剖面来说，应有用向速度 (等于Ωr)和垂直于旋转平面的速度(等于 Vo)，而合速度是两者的矢量和。
显然可以看出(如图2．1—3)，用不同半径的圆柱面所截出来的各个桨叶剖面，他们的合速度是不同的：大小不同，方向也不相同。
如果再考虑到由于桨叶运动所激起的附加气流速度(诱导速度) )，那么桨叶各个剖面与空气之间的相对速度就更加不同。
与机翼相比较，这就是桨叶工作条件复杂，对它的分析比较麻烦的原因所在。
现以直升机处于垂直上升状态为例，应用滑流理论说明旋翼拉力产生的原因。
此时，将流过旋翼的空气，或正确地说，受到旋翼作用的气流，整个地看做一根光滑流管加以单独处理。
假设：
空气是理想流体，没有粘性，也不可压缩；
点为一常数；
根据以上假设可以作出描述旋翼在：垂直上升状态下滑流的物理图像，如下图所示，图中选取三个滑流截面， So、 S1和 S2，在 So面，气流速度就是直升机垂直上升速度 Vo，压强为大气压Po，在 S1的上面，气流速度增加到V1= Vo+v1，压强为P1上，在S1 的下面，由于流动是连续的，所以速度仍是 V1，但压强有了突跃Pl下＞P1上，P1下一P1上即旋翼向上的拉力。
在S2面，气流速度继续增加至V2=Vo+v2，
压强恢复到大气压强Po。
这里的v1是桨盘处的诱导速度。
v2是下游远处的诱导速度，也就是在均匀流场内或静止空气中所引起的速度增量。
对于这种现象，可以利用牛顿第三用动定律来解释拉力产生的原因。
旋翼的锥体
在前面的分析中，我们假定桨叶位：桨毂旋转平面内旋转。
实际上，目前的直升机都具水平铰。
旋翼不旋转时，桨叶受垂直向下的本身重力的作用(如下图左)。
旋翼旋转时，每片叶上的作用力除自身重力外，还有空气动力和惯性离心力。
空气动力拉力向上的分(T)方向与重力相反，它绕水平铰构成的力矩，使桨叶上挥。
惯性离心力(F离心)相对水乎铰所形成的力矩，力求使桨叶在桨毂旋转平面内旋转(如下图右)。
在悬停或垂直飞行状态中，这三个力矩综合的结果，使得桨叶保持在与桨毂旋转平面成某一角度的位置上，翼形成一个倒立的锥体。
桨叶从桨毂旋转平面扬起的角度叫锥角。
桨叶产生的拉力约为桨叶本身重量的10一15倍，但桨叶的惯性和离心力更大(通常约为桨叶拉力的十几倍)，所以锥角实际上并不大，仅有3度一5度。
悬停时功率分配
从能量转换的观点分析，直升机在悬停状态时(如下图) 发动机输出的轴功率，其中约90％用于旋翼，分配给尾桨、传动装置等消耗的轴功率加起来约占 10％。
旋翼所得到的90％的功率当中，旋翼型阻功率又用去20％，旋翼用于转变成气流动能以产生拉力的诱导功率仅占70％。
根据前面所述的理论，只能宏观地确定不同飞行状态整个旋翼的拉力和需用功率，但无法得知沿旋翼桨叶径向的空气动力载荷，无法进行旋设计。
为此，必须进一步了解旋翼周围的流场，即旋冀桨叶作用于周围空气所引起的诱导速度，特别是沿桨叶的诱导速度，从而可计算桨叶各个剖面的受力分布。
在理论空气动力学中，涡流理论就是求解任一物体(不论飞机机翼或旋翼桨叶)作用于周围空气所引起的诱导速度的方法。
从涡流理论的观点来看，旋翼桨叶对周围空气的作用，相当于某一涡系在起作用，也就是说，旋翼的每片桨叶可用一条(或几条)附着涡及很多由桨叶后缘逸出的、以螺旋形在旋翼下游顺流至无限远的尾随涡来代替。
按照旋翼经典涡流理论，对于悬停及垂直上升状态(即轴流状态)，旋翼涡系模型就像一个半无限长的涡拄，由一射线状的圆形涡盘的附着涡系及多层同心的圆柱涡面(每层涡面由螺旋涡线所组成)的尾迹涡系两部分所构成(如下图所示)。
直升机旋停、垂直上升状态的涡柱
这套涡系模型完全与推进螺旋桨的情况相同。
至于旋冀在前飞状态的涡系模型，可以合理地引伸为一个半无限长的斜向涡柱，由一圆形涡盘的附着涡系及多层斜向螺旋涡线的斜向涡面的尾迹涡系两部分所构成(如下图所示)。
直升机前飞状态的涡柱。
