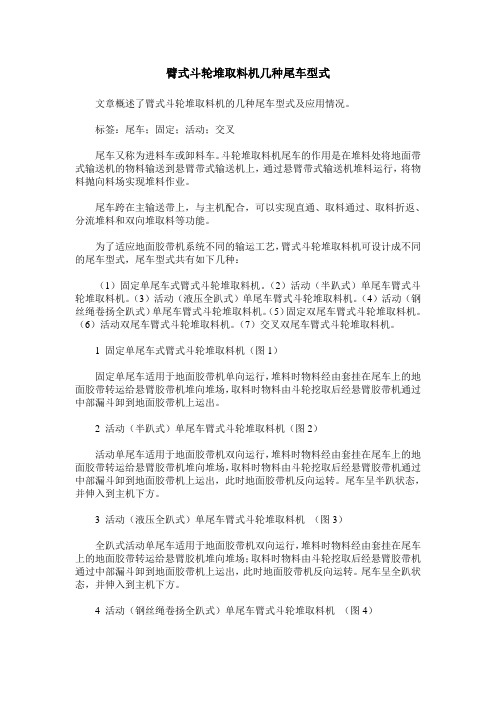

臂式斗轮堆取料机几种尾车型式
臂式斗轮堆取料机几种尾车型式
臂式斗轮堆取料机几种尾车型式文章概述了臂式斗轮堆取料机的几种尾车型式及应用情况。
标签：尾车；固定；活动；交叉尾车又称为进料车或卸料车。
斗轮堆取料机尾车的作用是在堆料处将地面带式输送机的物料输送到悬臂带式输送机上，通过悬臂带式输送机堆料运行，将物料抛向料场实现堆料作业。
尾车跨在主输送带上，与主机配合，可以实现直通、取料通过、取料折返、分流堆料和双向堆取料等功能。
为了适应地面胶带机系统不同的输运工艺，臂式斗轮堆取料机可设计成不同的尾车型式，尾车型式共有如下几种：（1）固定单尾车式臂式斗轮堆取料机。
（2）活动（半趴式）单尾车臂式斗轮堆取料机。
（3）活动（液压全趴式）单尾车臂式斗轮堆取料机。
（4）活动（钢丝绳卷扬全趴式）单尾车臂式斗轮堆取料机。
（5）固定双尾车臂式斗轮堆取料机。
（6）活动双尾车臂式斗轮堆取料机。
（7）交叉双尾车臂式斗轮堆取料机。
1 固定单尾车式臂式斗轮堆取料机（图1）固定单尾车适用于地面胶带机单向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶带机堆向堆场，取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出。
2 活动（半趴式）单尾车臂式斗轮堆取料机（图2）活动单尾车适用于地面胶带机双向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶带机堆向堆场，取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出，此时地面胶带机反向运转。
尾车呈半趴状态，并伸入到主机下方。
3 活动（液压全趴式）单尾车臂式斗轮堆取料机（图3）全趴式活动单尾车适用于地面胶带机双向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶机堆向堆场；取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出，此时地面胶带机反向运转。
尾车呈全趴状态，并伸入到主机下方。
4 活动（钢丝绳卷扬全趴式）单尾车臂式斗轮堆取料机（图4）全趴式活动单尾车适用于地面胶带机双向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶机堆向堆场；取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出，此时地面胶带机反向运转。

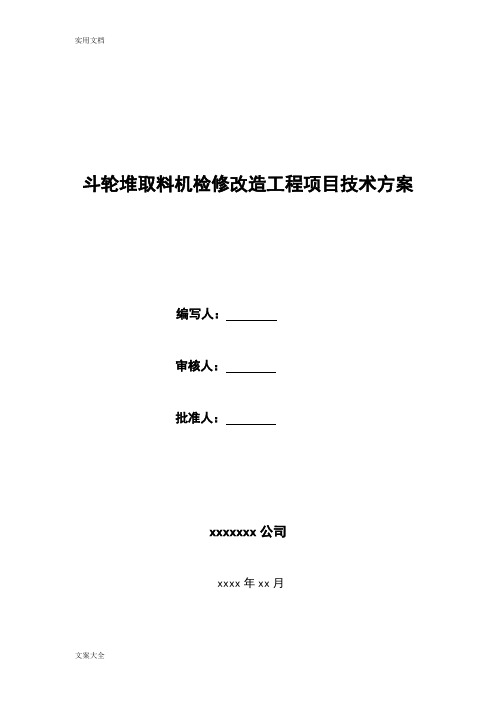

斗轮堆取料机检修改造工程项目技术方案设计
斗轮堆取料机检修改造工程项目技术方案编写人：审核人：批准人：xxxxxxx公司xxxx年xx月一、工程项目概况xxx公司DQL500/500.3悬臂式斗轮堆取料机由浙江华电工程（集团）公司设计制造，于2011年5月安装完成并投入使用。
经一年多来运行，设备存在较严重跑漏煤现象、轨道不平直、取料时中心料斗出料不及、尾车升降液压系统泄压、悬臂皮带跑偏严重、尾车连接电缆槽盒坦克链变形、监控系统不能正常投入使用等缺陷，现计划斗轮机进行优化改造,确保斗轮机安全、稳定、环保运行。
本次斗轮机检修改造以检查性消缺为主，局部优化改造。
二、设备规范1、整机规范：设备型式：DQL500/500.30悬臂式斗轮堆取料机工作制度：重型工作制堆料能力：额定出力500t/h，最大出力600t/h取料能力：额定出力500t/h，最大出力600t/h堆高:轨上：10.5m轨下： 1.7m回转半径：30m供电方式：电缆卷筒供电电压：6kV供电频率：50Hz走行距离：～190m最大工作风压：250N/m3最大非工作风压：800N/m3装机总功率：220kW最大负荷功率210kW设备总质量：～245t其中配重质量：～50t运输单件最大质量：10.5t最大单件外形尺寸5.97x3.8x2.52m（长×宽×高）：62.6x7.74x21.3m设备最大外形尺寸（长×宽×高）2、斗轮机构斗轮型式：无格式斗轮直径：5200mm斗数：9斗容：0.2m3斗轮转速： 6.75r/min驱动装置型式：电机+液力偶合器+行星减速机电动机型号：Y225M-4电动机功率：45kW电动机制造商：湘潭电机厂3、仰俯机构仰俯机构型式：机械变幅大臂仰角：+130大臂俯角：-14O仰俯速度：（斗轮中心）4～6m/s驱动装置型式：电机+联轴器+钢丝绳卷筒电动机型号：YTP160M-4电动机功率：11kW电动机制造商：湘潭电机厂制动器型号：YWZ5(E)200/304、回转机构回转机构型式：回转大轴承+小齿轮大臂回转角度：堆料：±110O取料：±110O回转速度范围：0.03～0.14r/min回转调速方式：变频调速驱动装置型式：电机+安全联轴器+行星减速机+回转小齿轮电动机型号：YTP160M-4电动机功率：11kW电动机制造商：湘潭电机厂制动器型号：YWZ5(E)200/305、走行机构走行机构型式：台车式最大工作轮压：250kN工作走行速度：7m/min非工作走行速度：30m/min走行轮直径：630mm轮数：16个（主机）+4个（尾车）驱动轮数：8个轨距：6m轴距：6m门座型式：四支腿式轨道型号：50kg/m驱动装置形式：三合一齿轮马达电动机型号：YTP160M-4电动机功率：11kW电动机制造商：湘潭电机厂制动器型号：含在三合一齿轮马达内6、悬臂胶带机运行方式：双向运行带宽：1000mm带速：2m/s槽角：35O托辊直径：133mm出力：600t/h拉紧方式：重锤式驱动装置型式：电机+液力偶合器+减速机电动机型号：Y225M-4电动机功率：45kW电动机制造商：湘潭电机厂制动器型号：YWZ5(E)315/507、尾车尾车型式：半趴折返式尾车最大倾角：16O带宽：1000mm带速：2m/s槽角：35O托辊直径：133mm变俯方式：液压变幅尾车长度：～30m8、动力电缆卷筒型式：磁滞式1.5 KW/ 3.5 N.m功率/堵转力矩：电缆型号：GKFB 3X16+1X10/3制造商：法国登来秀电缆长度：120m9、控制电缆卷筒型式：磁滞式功率/堵转力矩：1.5 KW/ 3.8 N.m电缆型号：KCWB 24X2.5制造商：法国登来秀电缆长度：120m10、夹轨器型式：液压弹簧式功率：2x1.5kW11、喷雾装置型式：喷水雾化抑尘功率：5kW水箱容积：10m3压力：0.5MPa（供水），1.0MPa（喷雾）水质要求：工业用水管径要求：DN50供水方式：定点上水接口位置：上水点沿轨道布置，具体数量及位置由设计院确定三、设备检修改造前主要缺陷或存在问题（一）、机械部分1、悬臂皮带机皮带跑偏严重（特别是堆煤方向）；2、悬臂取料斗导料槽落料点不正，密封不严漏煤；3、悬臂皮带机减速机输出轴漏油；4、悬臂皮带机头部导料槽边板变形、电动推杆操作经常不到位，运行中漏煤；5、取料时中心料斗出料不及，堵煤频繁；6、下料斗导料槽落料点不正、出料不及、密封不严漏煤；7、上料斗转动部分卡涩转动不灵活，堆料时下料口处漏煤严重；8、俯仰机构操作不灵敏，有时下降过快；9、堆料时尾车升降液压系统泄压掉落，进料皮带卡住上料斗下边缘造成皮带划破；10、钢轨紧固件跑位造成轨道不平直，堆取料变幅困难。

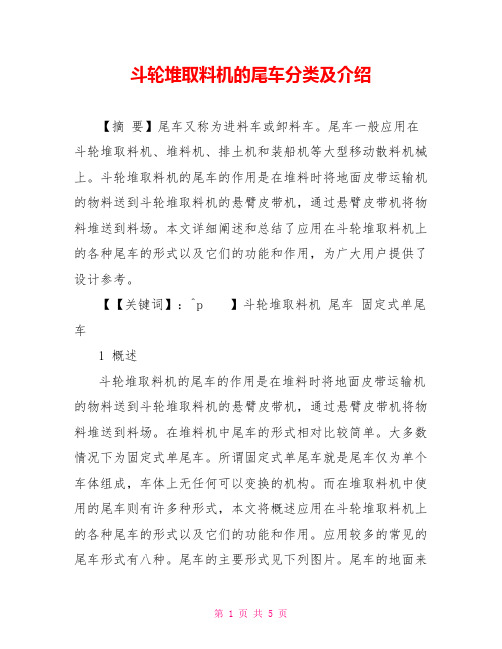

斗轮堆取料机的尾车分类及介绍
斗轮堆取料机的尾车分类及介绍【摘要】尾车又称为进料车或卸料车。
尾车一般应用在斗轮堆取料机、堆料机、排土机和装船机等大型移动散料机械上。
斗轮堆取料机的尾车的作用是在堆料时将地面皮带运输机的物料送到斗轮堆取料机的悬臂皮带机，通过悬臂皮带机将物料堆送到料场。
本文详细阐述和总结了应用在斗轮堆取料机上的各种尾车的形式以及它们的功能和作用，为广大用户提供了设计参考。
【【关键词】：^p 】斗轮堆取料机尾车固定式单尾车1 概述斗轮堆取料机的尾车的作用是在堆料时将地面皮带运输机的物料送到斗轮堆取料机的悬臂皮带机，通过悬臂皮带机将物料堆送到料场。
在堆料机中尾车的形式相对比较简单。
大多数情况下为固定式单尾车。
所谓固定式单尾车就是尾车仅为单个车体组成，车体上无任何可以变换的机构。
而在堆取料机中使用的尾车则有许多种形式，本文将概述应用在斗轮堆取料机上的各种尾车的形式以及它们的功能和作用。
应用较多的常见的尾车形式有八种。
尾车的主要形式见下列图片。
尾车的地面来料落到主机回转中心的悬臂皮带机皮带上。
再有悬臂皮带机将物料抛向料场。
本文的所有尾车在中国用户都有使用。
2 主要分类2.1 固定式单尾车固定式单尾车由四组车轮支承，并由主机牵引在大车走行轨道上行走。
尾车的上部为尾车的主梁。
尾车本身无动力，靠主机牵引在轨道上行走。
尾车上的皮带是地面皮带机的皮带。
地面皮带经过主梁后再经过三个改向滚筒返回到地面。
当物料从地面上升到地面皮带的尾车上的部分后将物料经过前部的漏斗流到主机的悬臂皮带机上。
固定单尾车上无任何机构，仅仅由主机牵引在轨道上行走。
固定式单尾车功能就是堆料。
2.2 钢绳卷扬驱动的活动式单尾车钢绳卷扬驱动的活动式单尾车结构在尾车前部的立梁上设有定滑轮，在尾车平台上设有卷扬机，主梁上设有动滑轮用来起升尾车的主梁，主梁的后部靠近后部走行轮处设有两个铰轴，尾车主梁的前部可绕后部铰轴沿前部所示虚线上下移动。
尾车和主机之间的连接为车钩连接。

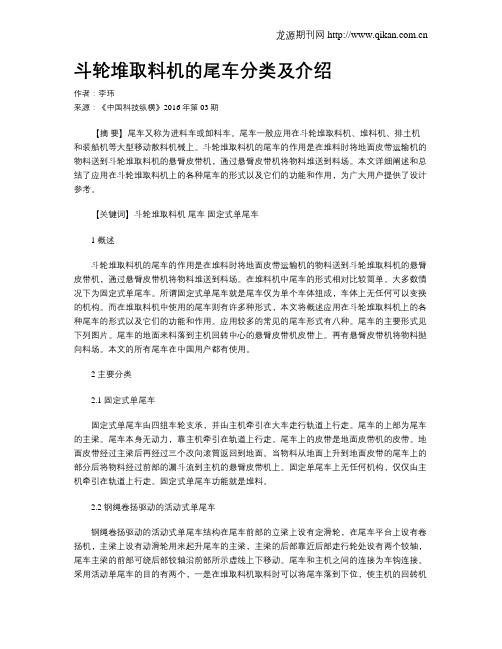

斗轮堆取料机的尾车分类及介绍
斗轮堆取料机的尾车分类及介绍作者：李玮来源：《中国科技纵横》2016年第03期【摘要】尾车又称为进料车或卸料车。
尾车一般应用在斗轮堆取料机、堆料机、排土机和装船机等大型移动散料机械上。
斗轮堆取料机的尾车的作用是在堆料时将地面皮带运输机的物料送到斗轮堆取料机的悬臂皮带机，通过悬臂皮带机将物料堆送到料场。
本文详细阐述和总结了应用在斗轮堆取料机上的各种尾车的形式以及它们的功能和作用，为广大用户提供了设计参考。
【关键词】斗轮堆取料机尾车固定式单尾车1 概述斗轮堆取料机的尾车的作用是在堆料时将地面皮带运输机的物料送到斗轮堆取料机的悬臂皮带机，通过悬臂皮带机将物料堆送到料场。
在堆料机中尾车的形式相对比较简单。
大多数情况下为固定式单尾车。
所谓固定式单尾车就是尾车仅为单个车体组成，车体上无任何可以变换的机构。
而在堆取料机中使用的尾车则有许多种形式，本文将概述应用在斗轮堆取料机上的各种尾车的形式以及它们的功能和作用。
应用较多的常见的尾车形式有八种。
尾车的主要形式见下列图片。
尾车的地面来料落到主机回转中心的悬臂皮带机皮带上。
再有悬臂皮带机将物料抛向料场。
本文的所有尾车在中国用户都有使用。
2 主要分类2.1 固定式单尾车固定式单尾车由四组车轮支承，并由主机牵引在大车走行轨道上行走。
尾车的上部为尾车的主梁。
尾车本身无动力，靠主机牵引在轨道上行走。
尾车上的皮带是地面皮带机的皮带。
地面皮带经过主梁后再经过三个改向滚筒返回到地面。
当物料从地面上升到地面皮带的尾车上的部分后将物料经过前部的漏斗流到主机的悬臂皮带机上。
固定单尾车上无任何机构，仅仅由主机牵引在轨道上行走。
固定式单尾车功能就是堆料。
2.2 钢绳卷扬驱动的活动式单尾车钢绳卷扬驱动的活动式单尾车结构在尾车前部的立梁上设有定滑轮，在尾车平台上设有卷扬机，主梁上设有动滑轮用来起升尾车的主梁，主梁的后部靠近后部走行轮处设有两个铰轴，尾车主梁的前部可绕后部铰轴沿前部所示虚线上下移动。
浅析臂式斗轮堆取料机的尾车型式
浅析臂式斗轮堆取料机的尾车型式作者：李海洋来源：《中国新技术新产品》2013年第05期摘要：臂式斗轮堆取料机是物料装卸设备之一，广泛应用在港口码头、煤炭基地、电力行业、钢铁行业的料场中。
尾车是臂式斗轮堆取料机的重要部件之一，与臂架、胶带机等部件共同实现物料的堆取，根据地面胶带机系统不同的输送工艺，其结构型式多样。
关键词：固定尾车；活动尾车；交叉尾车中图分类号：U653.928.+5 文献标识码：A1 概述臂式斗轮堆取料机是物料装卸设备之一，广泛应用在港口码头、煤炭基地、电力行业、钢铁行业的料场中。
随着经济技术的发展，设备的逐渐更新，臂式斗轮堆取料机向着大型、高技术方向迅速发展起来。
尾车是臂式斗轮堆取料机的重要部件之一，是料场皮带机与堆取料机之间的桥梁，料场皮带机的皮带绕在尾车上，料场皮带机上的物料经尾车实现堆、取功能。
根据工艺的不同，尾车的结构型式选择也不同。
2 尾车型式介绍为了适应地面胶带机系统不同的输运工艺，臂式斗轮堆取料机可设计成不同的尾车型式，有如下几种：2.1 固定单尾车（图1）固定单尾车适用于地面胶带机单向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶带机堆向堆场，取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出。
2.2 活动（半趴式）单尾车（图2）活动单尾车适用于地面胶带机双向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶带机堆向堆场，取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出，此时地面胶带机反向运转。
尾车呈半趴状态，并伸入到主机下方。
2.3 活动（全趴式）单尾车（图3）全趴式活动单尾车适用于地面胶带机双向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶机堆向堆场；取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出，此时地面胶带机反向运转。
尾车呈全趴状态，并伸入到主机下方。
全趴式活动单尾车的常用的驱动方式分为液压、钢丝绳卷扬两种。

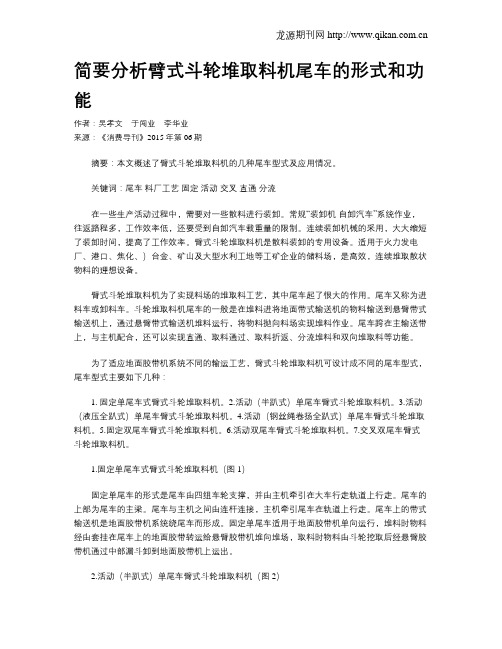

简要分析臂式斗轮堆取料机尾车的形式和功能
简要分析臂式斗轮堆取料机尾车的形式和功能作者：吴孝文于闯业李华业来源：《消费导刊》2015年第06期摘要：本文概述了臂式斗轮堆取料机的几种尾车型式及应用情况。
关键词：尾车料厂工艺固定活动交叉直通分流在一些生产活动过程中，需要对一些散料进行装卸。
常规“装卸机-自卸汽车”系统作业，往返路程多，工作效率低，还要受到自卸汽车载重量的限制。
连续装卸机械的采用，大大缩短了装卸时间，提高了工作效率。
臂式斗轮堆取料机是散料装卸的专用设备。
适用于火力发电厂、港口、焦化、）台金、矿山及大型水利工地等工矿企业的储料场，是高效，连续堆取散状物料的理想设备。
臂式斗轮堆取料机为了实现料场的堆取料工艺，其中尾车起了很大的作用。
尾车又称为进料车或卸料车。
斗轮堆取料机尾车的一般是在堆料进将地面带式输送机的物料输送到悬臂带式输送机上，通过悬臂带式输送机堆料运行，将物料抛向料场实现堆料作业。
尾车跨在主输送带上，与主机配合，还可以实现直通、取料通过、取料折返、分流堆料和双向堆取料等功能。
为了适应地面胶带机系统不同的输运工艺，臂式斗轮堆取料机可设计成不同的尾车型式，尾车型式主要如下几种：1. 固定单尾车式臂式斗轮堆取料机。
2.活动（半趴式）单尾车臂式斗轮堆取料机。
3.活动（液压全趴式）单尾车臂式斗轮堆取料机。
4.活动（钢丝绳卷扬全趴式）单尾车臂式斗轮堆取料机。
5.固定双尾车臂式斗轮堆取料机。
6.活动双尾车臂式斗轮堆取料机。
7.交叉双尾车臂式斗轮堆取料机。
1.固定单尾车式臂式斗轮堆取料机（图1）固定单尾车的形式是尾车由四组车轮支撑，并由主机牵引在大车行走轨道上行走。
尾车的上部为尾车的主梁。
尾车与主机之间由连杆连接，主机牵引尾车在轨道上行走。
尾车上的带式输送机是地面胶带机系统绕尾车而形成。
固定单尾车适用于地面胶带机单向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶带机堆向堆场，取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出。
斗轮机的检修方法和质量验收标准
斗轮机的检修方法和质量验收标准2.1设备概况我厂安装两台DQL2000/2000.35型悬臂式斗轮堆取料机，斗轮机主机采用整体平衡、液压仰俯式，臂架俯仰采用单油缸，回转平台及门座主体为环形结构，行走机构布置为悬挂四支腿型式。
尾车采用半升降式（俗称半扒式）尾车，通过半升降式尾车的升降实现料场的堆取和折返功能，尾车采用双油缸液压仰俯。
2.2设备规范2.2.1堆料能力：2000 t/h2.2.2取料能力：2000 t/h2.2.3堆取高度：轨上11 m，轨下2 m2.2.4斗轮转速(额定载荷下)：6.32r/min2.2.5胶带速度(额定载荷下)：2.5 m/s2.2.6臂架回转半径：35 m2.2.7回转角度：堆料±110°，取料±110°2.2.8回转速度：0.08～0.1605r/min2.2.9走行速度：工作速度5 m/min，调车速度15 m/min2.2.10 电源：2.2.10.1供电电压：10000 V2.2.10.2供电频率：50 Hz2.2.10.3供电方式：磁滞式电缆卷筒2.3设备大修周期及标准项目2.3.1大修周期为8-10年2.3.2标准项目2.4设备小修周期及标准项目2.5修前准备2.5.1检修方案已制定，斗轮机大车开至锚定位，放下锚定。
2.5.2准备好所需的常用工器具和专业工器具2.5.3特殊工种包括起重、焊工等工种必须持证上岗2.5.4落实检修队伍和人员，并经安全、技术交底，明确检修目的、任务和要消除的缺陷。
2.6检修工艺及质量标准2.6.1斗轮机构2.6.1.1构造斗轮机构有轮体、斗子、斗轮轴、斗轮轴支承座、圆弧档料板、卸料板、导料槽、锁紧盘、料位探测装置及斗轮驱动装置（电机、液力耦合器、行星减速机）等组成。
行星减速机与斗轮轴采用锁紧盘联结，斗轮轴与轮体均采用渐开线花键联结。
轮体为无格式结构，具有卸料快的优点。
斗轮机构共有9只斗子，均匀分布于轮体圆周外侧，用销轴和螺栓与轮体固定，在斗口处装有铁磁性耐磨的可拆卸斗齿，斗韧处有耐磨焊条堆焊的保护层。
斗轮堆取料机安装技术及工艺控制
斗轮堆取料机安装技术及工艺控制摘要：斗轮堆取料机是燃煤电厂卸煤上煤的重要机械，是锅炉燃料转移运作的重要纽带，设备一般布置于电厂贮煤场区域，设备正常运行与否直接影响到电厂机组上煤，从而影响到机组的正常运行，要确保斗轮堆取料机正常运行，安装作为重要的环节，在安装办法与工艺控制上要给予高度重视。
关键词：斗轮堆取料机；设备安装；工艺控制1斗轮堆取料机简介斗轮堆取料机按结构分可以分为臂架型和桥架型。
臂架型斗轮堆取料机由斗轮机构、回转机构、带式输送机、尾车、俯仰与运行机构组成，它包含堆料和取料两种功能。
进行堆料作业时，物料从带式输送机运至尾车卸到臂架上的皮带输送机，可以从臂架前端被送至料场。
取料过程与堆料恰恰相反，进行取料时是通过臂架回转和斗轮旋转相结合实现的。
物料经卸料板卸至反向运行到臂架带式输送机上，再经机器下面的漏斗卸至料场带式输送机运走。
通过整机的协调运行，臂架的回转、俯仰，可顺利完成取料。
桥架式斗轮堆取料机按桥架形式又可以分为门式和桥式两种。
门式斗轮堆取料机：它有一个门形的金属构架和一个可升降的桥架。
还有一条固定的和一条可移动且可双向运行的堆料皮带输送机，同时还设有随门架运行的尾车。
桥式都轮堆取料机是通过桥架的升降和门架的运行，可将料堆取尽。
桥式斗轮取料机和门式斗轮堆取料机在结构上的不同是它既没有高大的门架，桥架也是固定不升降的，并且处于较低位置；没有堆料皮带式输送机和尾车。
2设备安装条件在设备安装工作开始前，安装人员应熟悉安装图纸，与技术人员做好相应技术交底工作，及时做好来货清点工作，保证设备材料以及质量满足实际的工作需求。
在斗轮机轨道安装完成以后，协调轨道安装相关单位积极对其进行检验，做好记录、签证。
设备以及材料的验收。
在材料采购过程中，首先应制定材料清单，明确其型号、数量，依据清单对材料进行核对，保证其符合施工要求；材料采购完成后，制定合理的运输方式，将成本控制在相应范围内；运输过程中，避免由于工作人员的操作失误导致材料损坏。
斗轮堆取料机安装作业指导书
斗轮堆取料机安装作业指导书一、工程概述：xxx电厂一期工程4×600MW机组输煤系统配备2台斗轮堆取料机，型号为DQ1500/1500.25，一台采用双尾车（主、辅尾车）型式，通过式运行；另一台采用折返式单尾车。
斗轮堆取料机布置在储煤场#6皮带机两侧的轨道上，用于煤场燃煤堆取作业，其行走轨道长度270m，堆料出力1500t/h，取料出力1500t/h，悬臂长度25m。
为防止灰尘，斗轮机装有喷水系统，通过喷雾灭尘，可以有效的除尘、抑尘。
本设备由长春发电设备有限公司制造。
二、斗轮机主要技术参数：1、生产率：堆料1500t/h；取料1500t/h2、堆取料高度：轨上8.5m；轨下1.5m3、取料机构：（1）斗轮形式：无格式（2）斗轮直径：6.3m（3）斗容：0.50m3（4）斗数：9（5）斗速：6.51r/min（6）电动机功率：90kw4、俯仰机构：（1）俯仰范围：上仰+8.58°，下俯-14.49°（2）俯仰速度（斗轮中心）：上仰3.4m/min，下俯5m/min（3）液压系统工作压力：16Mpa5、回转机构：（1）回转半径：25m（2）回转速度：0~0.12r/min（3）回转角度：堆±110°，取±110°（4）电动机功率：11 kw6、行走机构：（1）工作行走速度：5m/min（2）非工作行走速度：15m/min（3）车轮直径：Φ630mm（4）最大轮压：≤250kN（5）电动机功率：4×7.5kw7、悬臂皮带机：（1）带宽：1400mm（2）带速：2.5m/s（3）电动机功率：75kw8、尾车：（1）贯通式尾车和折返式尾车各一台（3）带宽：1400mm（4）带速：2.5m/s9、供电电压：6000V AC10、全机总装备功率：（1）贯通式：350 kw（2）折返式：270kw11、整机总重：（1）贯通式：300 吨（2）折返式：270吨三、施工依据：1、施工图50-F111S-M0301，《斗轮堆取料机及6号（钢芯）带式输送机布置图》。
斗轮堆取料机
斗轮堆取料机第二章斗轮堆取料机1. 概述我公司共有三台DQL2000/2000-35型斗轮堆取料机，#1、2煤场配备两台，#4、5煤场配备一台。
DQL2000/2000-35型斗轮堆取料机是大连重工起重集团有限公司设计制造的。
斗轮堆取料机可将地面皮带机送来的物料排放到料场中，也可从轨道两侧料场中的料堆中取料，经地面皮带机传送到电厂主机的储料仓中，另外也可以直接将地面皮带机输送来的物料传送到电厂主机的储料仓中。
堆料作业时地面皮带机皮带经过尾车将物料卸到悬臂皮带机上，由悬臂皮带机将物料排放到料场中。
调整回转角度与俯仰角度可使落料点的位置及落料差发生变化，满足实际需要。
取料作业时斗轮转动将物料挖起经卸料装置将物料卸到悬臂皮带机上，悬臂皮带机将物料送到转载漏斗，经转载漏斗将物料卸到地面皮带机上，由地面皮带机将物料输送到电厂主机的储料仓。
当电厂主机储料仓需要进料，而此时地面皮带机正准备向料场传送物料，这时可将第二尾车放平，地面皮带机上的物料便直接向电厂主机的储料仓进行送料。
电厂主机的储料仓送料终止后，将第二尾车抬起，使其处于堆料状态，于是地面皮带机上的物料便通过斗轮堆取料机将物料排放到堆场中。
料堆高度14m，分5层取料，每层2.8m，每层物料由安装在悬臂上的斗轮在水平面上转动转过时挖取，当某一层一个单程取完后，机器就前进一步(最大0.85m)，悬臂向相反方向转动开始新的同一层挖取过程。
取料过程中还要不断换层、换堆操作。
斗轮堆取料机有手动与半自动两种控制方式。
2. 结构与机构2.1钢结构2.1.1门座架门座架的形式为侧三点的布置形式。
由带三条腿的环状箱形梁构成。
两条腿通过两组9轮台车支承在设备的一侧轨道上，另一条腿通过一组8轮台车支承在设备的另一侧轨道上。
门座架上部设有三排圆柱滚子大轴承和大齿圈，用于支承回转平台和回转驱动。
每个支腿处备有更换行走轮和其它维修所用的千斤顶支座。
三支点的箱型梁上备有更换回转大轴承的千斤顶支座。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
臂式斗轮堆取料机几种尾车型式
作者：王丹艳
来源：《科技创新与应用》2013年第05期
摘要：文章概述了臂式斗轮堆取料机的几种尾车型式及应用情况。
关键词：尾车；固定；活动；交叉
尾车又称为进料车或卸料车。
斗轮堆取料机尾车的作用是在堆料处将地面带式输送机的物料输送到悬臂带式输送机上，通过悬臂带式输送机堆料运行，将物料抛向料场实现堆料作业。
尾车跨在主输送带上，与主机配合，可以实现直通、取料通过、取料折返、分流堆料和双向堆取料等功能。
为了适应地面胶带机系统不同的输运工艺，臂式斗轮堆取料机可设计成不同的尾车型式，尾车型式共有如下几种：
（1）固定单尾车式臂式斗轮堆取料机。
（2）活动（半趴式）单尾车臂式斗轮堆取料机。
（3）活动（液压全趴式）单尾车臂式斗轮堆取料机。
（4）活动（钢丝绳卷扬全趴式）单尾车臂式斗轮堆取料机。
（5）固定双尾车臂式斗轮堆取料机。
（6）活动双尾车臂式斗轮堆取料机。
（7）交叉双尾车臂式斗轮堆取料机。
1 固定单尾车式臂式斗轮堆取料机（图1）
固定单尾车适用于地面胶带机单向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶带机堆向堆场，取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出。
2 活动（半趴式）单尾车臂式斗轮堆取料机（图2）
活动单尾车适用于地面胶带机双向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶带机堆向堆场，取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出，此时地面胶带机反向运转。
尾车呈半趴状态，并伸入到主机下方。
3 活动（液压全趴式）单尾车臂式斗轮堆取料机（图3）
全趴式活动单尾车适用于地面胶带机双向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶机堆向堆场；取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出，此时地面胶带机反向运转。
尾车呈全趴状态，并伸入到主机下方。
4 活动（钢丝绳卷扬全趴式）单尾车臂式斗轮堆取料机（图4）
全趴式活动单尾车适用于地面胶带机双向运行，堆料时物料经由套挂在尾车上的地面胶带转运给悬臂胶机堆向堆场；取料时物料由斗轮挖取后经悬臂胶带机通过中部漏斗卸到地面胶带机上运出，此时地面胶带机反向运转。
尾车呈全趴状态，并伸入到主机下方。
5 固定双尾车臂式斗轮堆取料机（图5）
固定双尾车式臂式斗轮堆取料机可实现物料的直通和向料场堆料的堆料工艺，并可通过尾车处的三通装置进行分流。
6 活动双尾车臂式斗轮堆取料机（图6）
活动双尾车式臂式斗轮堆取料机可实现物料的直通和向料场堆料的堆料工艺，并可实现物料前运和折返的取料工艺。
7 交叉双尾车臂式斗轮堆取料机（图7）
交叉双尾车式臂式斗轮堆取料机最大的特点是：a.适用于地面双向运转的胶带机，即当实现堆料和取料工艺时，地面胶带机可分别向两个方向运转。
b.由于二个尾车交叉布置，所以大大地减少了斗轮机占用料场的长度，增大了储量。
我公司为印度RELIANCE项目BUTTBOR 电厂提供了这种交叉双尾车型式的臂式斗轮堆取料机。
参考文献
[1]邵明亮，于国飞，耿华等.斗轮堆取料机[M].北京：化学工业出版社，2007.1.。
