电杆作业指导书
35kV 电杆组立作业指导书
目录1 编制的依据 (2)2 工程(设备) 及工程量简介 (2)3 作业前应该做的准备工作和必须具备的条件 (3)4 参加作业人员的资格及要求 (3)5 作业所需的机具、工具、仪器、仪表 (4)6 作业程序、方法及内容 (5)7 强制性条文执行条例 (8)8 职业健康安全、文明施工、环境保护措施 (8)9 施工进度控制 (9)10 危险识别、风险评估及控制对策 (9)1 编制的依据2 工程(设备) 及工程量简介2.1 工程概况本工程总装机容量为200MW，安装100台2MW风机，采用10回35kV集电线路接入场内新建的110kV升压变电站。
集电线路以架空方式为主，在末端进升压站时采用电缆。
箱变高压侧采用套管上出线接入架空线路。
本工程10回架空线路的总里程为90.31km。
2.2 设备概况本工程架空线路杆塔采用带拉线门型混凝土杆，杆塔基础为预制底拉盘。
本工程架空线路导线采取变径方案，按经济电流密度法确定截面，导线变径基本原则：线路接入6台及以下风机时，架空导线选用钢芯铝绞线LGJ-120/25，线路接入6台以上风机时，架空导线选用钢芯铝绞线LGJ-240/30；线路末端约1km范围架设地线，选用GJ-50。
本工程集电线路的杆塔形式以带拉线的普通钢筋混凝土门型杆为主，每根电杆由上下两段焊接而成，上段选用S30-9/1414型，下段选用X30-6/1414或 X30-9/1414型。
电杆按受力和用途分类，有直线杆、转角杆、直线耐张杆、终端杆等型式。
2.3 工程量统计电杆基础开挖→电杆焊接→电杆组装→电杆吊装→基坑回填3 作业前应该做的准备工作和必须具备的条件3.1 电杆组立施工前，施工队认真熟悉施工图纸，理解设计要求，严格按图施工。
3.2 基坑经过检查且质量合格。
3.3 耐张杆、直线杆、转角杆的基础预偏符合设计要求。
3.4 直线杆顺线路方向位移,35kV架空线路不应超过设计档距的1%；直线杆横线路方向位移不应超过50mm；转角杆,分歧杆的横线路,顺线路位移均不应超过50mm。
电杆倒运作业指导书
搬运电杆作业指导书一、目的：装卸、搬运及堆码电杆作业过程中，确保行车安全及施工人员的人身安全，避免物资、操作工具及设施受到损坏。
二、使用范围：适用于钢筋混凝土电杆在装卸、运输及堆放等作业全过程。
三、作业人员应知应会：装卸、运输及堆放电杆的相关技术和操作规程。
四、操作规程：钢筋混凝土电杆在装卸和运输过程中，严禁互相碰撞、急剧坠落和不正确的支吊。
电杆堆放时宜按型号分别堆放在支点垫物上，堆放层数不宜大于4层，层与层之间应用支垫物隔开，各层支垫物应在同一垂直线上，每层支垫物应在同一平面内，支垫物数量及支垫物部位应符合国家现行的《环形钢筋混凝土电杆》及《环形预应力钢筋混凝土电杆》的有关规定。
单根电杆放置在地面上时对悬空部分应加衬垫。
五、电杆搬运及放置的几种情况：1、用汽车运输电杆时，车上应设置支架，且使电杆的重心落于汽车中间，并用捆杆器或绳索将电杆捆绑牢固。
行驶前应在载运的电杆尾部挂上安全红旗，慢速行驶；运输电杆的车不准乘人；松绑后卸电杆时，应防止电杆从车厢两边滚下，不准由车上向下抛掷。
2、人力抬扛电杆时，应配带垫肩。
二人抬杆时应顺肩、慢行、同时换肩。
众人抬杆时，起放一致、脚步一致、稳步慢行，过沟、坎或泥泞路面，前者要向后者打招呼。
3、沿铁路抬运电杆需休息或停留时，严禁将电杆放在轨道上或路基边道的里侧。
通过铁路桥梁时，必须经铁路桥驻守人员的同意，方可通过。
4、堆放电杆应使梢、根各同在一头，并排列整齐、平顺，杆堆两侧应用短木塞住后，再用铁线捆牢，以免杆堆受震动滚塌而伤人或损坏电杆。
六、起吊电杆注意事项：1、起吊电杆时，应拴溜绳。
选择吊点位置，先起吊10～20cm,经检查确认无异常现象时，方可继续起吊。
2、放置电杆时，应缓慢下降，确认电杆放置平稳牢靠，方可松钩，以免电杆倾斜翻倒伤人。
3、起吊电杆时，作业人员不得在已受力索具附近停留，特别不能停留在受力索具的内侧。
4、起吊电杆时，应由技术熟练、懂得起重机械性能的人担任指挥，指挥时应站在能够照顾到全面工作的地点，所发信号应统一，并做到准确、宏亮和清楚。
电力登杆作业指导书

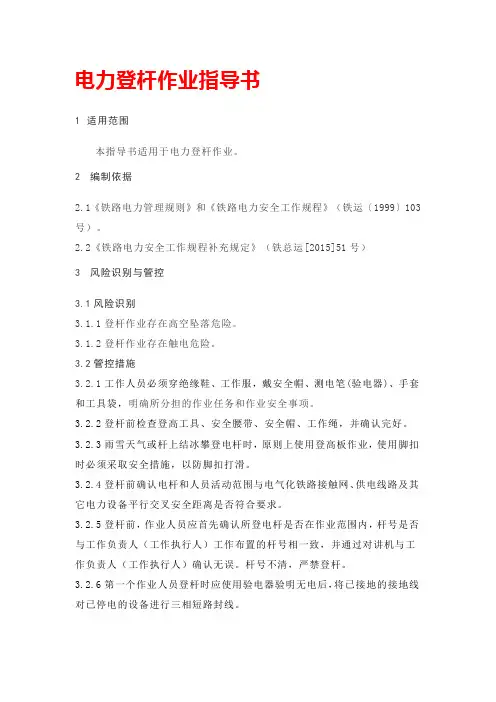

电力登杆作业指导书1适用范围本指导书适用于电力登杆作业。
2编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。
2.2《铁路电力安全工作规程补充规定》（铁总运[2015]51号）3风险识别与管控3.1风险识别3.1.1登杆作业存在高空坠落危险。
3.1.2登杆作业存在触电危险。
3.2管控措施3.2.1工作人员必须穿绝缘鞋、工作服，戴安全帽、测电笔(验电器)、手套和工具袋，明确所分担的作业任务和作业安全事项。
3.2.2登杆前检查登高工具、安全腰带、安全帽、工作绳，并确认完好。
3.2.3雨雪天气或杆上结冰攀登电杆时，原则上使用登高板作业，使用脚扣时必须采取安全措施，以防脚扣打滑。
3.2.4登杆前确认电杆和人员活动范围与电气化铁路接触网、供电线路及其它电力设备平行交叉安全距离是否符合要求。
3.2.5登杆前，作业人员应首先确认所登电杆是否在作业范围内，杆号是否与工作负责人（工作执行人）工作布置的杆号相一致，并通过对讲机与工作负责人（工作执行人）确认无误。
杆号不清，严禁登杆。
3.2.6第一个作业人员登杆时应使用验电器验明无电后，将已接地的接地线对已停电的设备进行三相短路封线。
3.2.7后续登杆的作业人员应在看到连续导线其他电杆上已有作业人员登杆并确认安全措施已采取后方可登杆。
每一登杆者接近停电设备或导线前均必须进行验电。
3.2.8孤立电杆或作业距离较远在连续导线其他电杆上看不到其他作业人员登杆时应使用验电器验明无电后并确认安全措施已采取后方可登杆。
3.2.9设备复杂处所登杆时应一人登杆一人监护。
3.2.10 登杆时使用梯子要有人扶持，梯子脚跟部应有防滑装置，梯子应有足够的强度并符合安全要求4作业程序4.1登杆前准备工作4.1.1登杆前作业人员应带好所需的工具和材料。
4.1.2攀登新立的电杆时，应检查电杆的埋设深度是否符合标准，回填土是否夯实。
4.1.3冲刷、起土、上拔和导线、拉线松弛的电杆应采取安全措施后，方能登杆。
察金电杆施工作业指导书？？
电杆施工作业指导书编制依据：1.1、《110－500kV架空输电线路施工及验收规范》;1.2 、国家电力公司《输变电工程达标投产考核评定标准（2005年版）》;1.3、ISO9002质量认证体系1.4、《电力建设安全工作规程》1.5、《电力建设安全健康与环境管理工作规定》1.6、察金线《电杆组装图》及施工总说明书1.7、新疆送变电工程公司有关安全、质量及管理方面的文件精神。
第一部分排杆1 排杆的工作要求和注意事项1.1、施工人员应先熟悉图纸，了解全线杆号、杆型各基水泥杆数量及规格和各段水泥杆的螺栓孔，接地孔位置和尺寸明确其装置方向。
1.2、排杆前应了解立杆的方式和施工现场的有关要求，杆排的方向位置应与立杆施工相配合。
1.3、排杆人员到达现场后，应首先检查核对以下各项：1.3.1杆号、杆型与已达到的水泥杆杆段规格、数量尺寸是否相符。
1.3.2分段水泥杆的各段有无放错或上下颠倒情况。
1.3.3杆上螺孔位置、尺寸是否与图纸相符。
1.3.4检查杆身有无弯曲，表面应平滑无麻点、蜂窝，内外壁均不应有跑桨露筋现象，不得有纵向裂纹；预应力电杆不得有横向裂纹，普通电杆的横向裂纹宽度不应超过0.1mm长度，不应超过3/1周长。
1.3.5用钢直角尺检查分段杆的钢圈平面与杆身应垂直。
并用钢丝板刷清焊口上的铁锈污垢。
1.3.6排杆前要认清线路方向和前后付桩，观察现场环境，能否符合立杆施工要求，否则应及时汇报。
1.3.7排杆场地应基本平整，每段杆身下至少在两端各垫道木一块，垫道木位置可参照本图所示地型有高低时，应加垫道木或铲去部分高地，必要时应用木凳搁住，使杆身尽量成水平。
道木上杆身两过用木楔塞紧，不使杆身有轻微晃动，道木要用铁锤敲打结实，务使调好后的电杆下沉。
1.4、钢圈的焊口对接处，需仔细调整对口距离，达到上下钢圈平直完全一致，同时又保持整修杆身平直，本工程钢圈厚度为8mm，对口距离应保持2－4mm。
1.5、杆身调直后，从两端的上、下、左、右向前方目测均应成一直线，如个别杆段有不直处，要反复校正，使整个杆身偏差减少至允许值以内，同时要注意整基的螺栓孔方向应符合要求。
电力专业电杆组立、金具安装、导线架设施工作业指导书
电力专业电杆组立、金具安装、导线架设施工作业指导书第一章总则电力专业电杆组立、金具安装、导线架设是电力工程施工中的重要环节。
为了确保工作质量和安全，本指导书主要针对电杆组立、金具安装、导线架设的相关技术进行讲解，帮助施工人员正确、规范地操作。
第二章电杆组立电杆组立是电力工程中最基础的一项工作。
为了确保电杆的安全稳定，组立工作必须遵循以下原则：1. 根据施工图纸确定电杆位置。
2. 根据地形地貌等条件确定电杆的安装深度。
3. 接触线路、架空线路等施工前必须进行勘察，在勘察中确定电杆地址，组立时电杆的端面距离道路边缘要求≥1米。
4. 确定电杆方向，以满足导线的牵引力和风荷载。
5. 考虑电力线的电位差，电杆的接地最高点不应超过线路最高点。
6. 按照施工图纸要求选择正确的电杆规格，保证其质量和可靠性。
7. 电杆立好后要调整其水平度和垂直度，确保组立的稳定性。
第三章金具安装1. 直接插装金具的安装，必须保持金具垂直，且插装深度一致。
2. 不得使用过短、损坏、变形的金具。
3. 必须使用标准配套金具，不得乱用。
4. 必须确保电线的过夺，不要使电线与金具直接接触。
5. 施工现场不得存放杂物、垃圾等。
第四章导线架设1. 要正确按照施工图纸进行架设，要严格按照坪数配图、交叉跨越规定的距离和高度安装。
2. 导线必须完全展开，线夹要牢固，螺帽要紧固。
3. 导线的安装必须按照规定的張力值调张处理，保证线路稳定。
4. 大跨越方式采用拉线牵制，线杆采用高强度材料支撑，保证连接牢固性。
5. 所有连接必须采用标准配套金具，并严格遵照正确的连接方式、连接管内径和压紧扭矩进行安装加固。
6. 不得将线路经过居民区。
在城市區域中，线路应处于无障碍状态，不得存在对市容、环境造成污染等不良影响。
第五章安全管理1. 施工现场必须做好安全防范工作，特别是要加强高空作业、电气作业等人员的安全管理，以保证工作过程中的安全性，严禁酗酒、斗殴、赌博等不良行为。
电力电杆扶正作业指导书
配电电杆扶正作业指导书
批准：年月日
审核：年月日
编写：年月日
作业负责人：
作业日期：年月日时分至年月日时分
××电业局××供电局
作业指导书审批意见
1、范围
本指导书针对XXX图变电所10KVXXX线XX#电杆扶正工作编制，仅适用该工作。
2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）
东电颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知。
3、作业停电时间
4、工前准备
4．1 准备工作安排
4．2 人员要求
4．3 车辆、工器具
4．4 材料
4．5 危险点分析
4．6 安全措施
4．7 人员作业分工
①、工作负责人：
②、组员：
③、工作许可人：
④、质检员：
4．8地线装拆记录
4．9停电作业线路系统图（标明工作地段及地线位置）
工作地点
KV 三环线
02020201
K0101乙K0101甲
K0101萨尔图变电所
4．10流程图
5、作业程序及作业标准
5．1 开工
5．2 作业内容及标准
5．3 工作终结
6、验收
7、指导书执行情况评估
8、附录
注： 1、设备主要技术参数，必要时附设备简图，说明现场作业情况9、需要说明的其它问题。
电杆组装作业指导书
电杆组装作业指导书The document was prepared on January 2, 2021电杆组装作业指导书一、施工工序流程图：二、施工方法及要求：电杆的组装分为地面组装和杆上组装.对于整体起吊的门杆、单杆可采取地面组装.而受地形限制只能分开起吊的门杆,以及组装后起吊困难的单杆,就只能采取杆上组装.（一）施工准备：1、技术准备：熟悉电杆结构图,施工手册及有关注意事项.2、组织准备：如是地面组装,和立杆工序一起完成,不须另外组织人员；如是杆上组装,单杆时需2人杆上作业,1人在地面配合；门杆时杆上需4人,2 人在地面配合.3、施工工器具及材料准备：吊绳、千斤、尖扳手、登高工具、钢卷尺、撬扛、组装的金具、横担、绝缘子等.（二）电杆的地面组装：混凝土电杆的地面组装,一般为先装导线横担,再装地线横担、叉梁、拉线包箍、爬梯包箍、爬梯及绝缘子串绝缘子串也可以等电杆立起后再吊装,以免起吊时碰坏.组装施工之前,按电杆组装图仔细核对各部件的规格尺寸,有无质量缺陷,各构件所需要的数量等,对组装所需的材料仔细清点.在安装时要严格按照图纸的设计尺寸、位置和方向,拔正电杆,使两杆上下端的根开符合要求,如为单杆应拔正在中心线上；如为双杆应使各螺孔处在正确的位置上,测量双杆的长度是否相等,如不等应从底盘的高低调正.拔正杆身、旋转电杆及起杆时,不得将铁撬扛插入眼孔里硬行转杆.必须用千斤和撬扛在电杆的二个以上18米以上的电杆为三个以上部位进行旋转,移杆和走杆.组装时,先安装导线横担,再安装避雷线横担,阳后安装叉梁、拉线、绝缘子串等.组装横担时,应将两边的横担悬臂适当朝杆顶方向收紧,尺寸一般是横担臂长的%,估计大约两端挠起10~20mm,以便在导线放好后横担能保持水平.如是转角杆,要注意长短横担的安装位置；如是上字型直线单杆,应按统一方向安装至少一个耐张段有一个统一的方向.组装叉梁时,先量出距离装好四个叉梁包箍,在叉梁十字中心处要垫高,与叉梁包箍平齐,然后勤部先联接下叉梁.若安装不上,应按图纸检查叉梁.接板及包箍安装尺寸并加以调正,安妥为止.拉线用的铁构件、拉线等应尽可能在地面组装安装好,以减少高空作业并能提高安装质量和进度.组装时发现孔眼不正,或位置不对时要反复核对查明原因,不要轻易扩孔.如有不易安装的情况,不得用锤猛击敲打,强行组装.如查不出原因,可向业主反映实情.根据业主或设计单位的处理意见进行处理.横担及叉梁所在所用角钢构件应平直,一般弯曲度允许1‰,如由于运输、装卸造成的变形未超出规定时,准许在现场用冷矫正法矫正.矫正后不得有裂纹与硬伤.电杆组装所用螺栓规格应符合设计要求,安装的工艺应符合有关规定.各构件的组装应紧密牢固,交叉构件在交叉处留有空隙时,应装设相同厚度的垫圈或垫板.地面组装完毕后,应系统地检查,钢筋砼杆杆顶是否封好,杆身孔、接头、叉梁等处砼有无碰伤、掉皮,如有应用水泥砂浆补好.三电杆的杆上组装：对于受条件限制不能在地面组装的电杆应采取杆上组装,杆上组装的工序和地面组装的工序大致相同.杆上组装门杆横担时,一般需分别在二根电杆的头部系上麻绳,拉紧麻绳,调整杆头根开,使其满足横担安装的要求,有预留孔的砼杆,其地线横担、导线横担、拉线包箍、吊杆、拉杆都应预留孔安装,不设预留孔的可以从杆顶往下量取,相同的设计要求值安装横担,并且应尽量使门杆横担安装水平.对分节组装起死回生来的横担,可分节组装,这样可以减少杆上作业难度.对有吊杆的直线单杆,应先安装吊杆包箍,再将吊杆与横担头相连,将横担往外推出,将横担安装在杆身上.在进行杆上组装时,如永久拉线未装上,主要靠临时拉线稳定电杆时,登杆之前应仔细检查临时拉线,上杆组装时应首先安装拉线包箍,地面配合人员应及时将永久拉线做好调紧.有避雷引下线的混凝杆,在杆上组装时,应将引下线顺便安装好,并留足上、下引线头的长度,每隔米用14铁丝与杆身固定.固定的铁丝圈数不得少于2圈.四、检查项目及质量评定标准：1、检查项目：主要检查项目：部件数量齐全,规格符合设计要求,主材工或横担弯曲：110KV：2‰；220~330KV：‰；500KV：1‰,最大30 mm.一般检查项目：螺栓的紧固情况：一次验收不紧者为%,电杆的焊接弯曲2‰,杆塔横担与主材连接处高差：110KV：5‰；220~330KV：3‰；500KV：‰.2、质量评定标准：合格级：主要检查项目满足要求,一般检查项目基本满足要求或个别有缺陷,经处理仍能满足要求的.优良级：主要检查项目符合规范规定的要求,一般检查项符合规范要求,一次验收通过.三、记录表格：1、线塔22、线塔3。
送电线路工程电杆组立作业指导书
2012年景谷县农网改造升级工程10kV及以下项目电杆组立作业指导书云南省普洱市均焱送变电工程有限公司年月编写：审核：批准：目录一、编制说明： (4)二、施工日期 (4)三、施工地点及主要工程量 (4)四、施工项目及负责人 (4)五、施工计划安排 (5)六、施工组织 (6)1、架子队主要人员 (6)2、材料 (7)3、主要工机具 (6)七、施工方法及流程 (6)1、工艺流程 (7)2、具体施工方法 (7)1)施工准备 (7)2)杆坑开挖 (7)3)电杆运输 (7)4）电杆组立 (8)5）金具安装及拉线制作 (8)6)导线架设 (8)7）自检 (9)八、施工要点 (9)九、质量保证措施 (11)十、安全保证措施 (12)十一、施工环保、水土保持措施 (13)一、编制说明：1、本指导书适用于2012景谷县年农网改造升级电杆组立、金具安装、导线架设施工；2、本指导书根据《农村电网建设与改造技术导则》、《35kV及以下架空电力线路施工及验收规范》QB50173—92、《电业安全工作规程（电力线路部分）》及相关规范编制而成。
二、施工日期2013年12月30日止本工程结束三、施工地点及主要工程量1、施工地点：景谷县2、主要工程数量：2012景谷县年农网改造升级工程包括71个行政村273个自然村，共计273个工程项目；共计10kV架空线路241.22 km，其中架空绝缘线路3.23 km，裸导线237.99 km；0.4kV架空线路243.39 km，其中架空绝缘线路243.39 km；0.22kV架空线路89.24 km，其中架空绝缘线路89.24 km；接户线291.31 km；变压器261 台，容量22550 kVA，户表改造12934 户。
四、施工项目及负责人施工项目：电杆组立架子队负责人: 周幸福现场负责人:饶建海施工技术负责人：罗兴武安全质量负责人：沈沅五、施工计划安排具体施工计划时间根据开工日期来确定。
