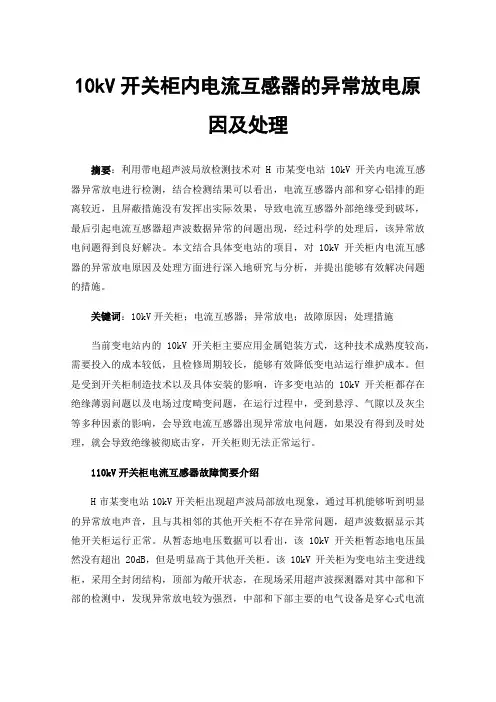

10kV开关柜内电流互感器的异常放电原因及处理
10kV开关柜内电流互感器的异常放电原因及处理摘要：利用带电超声波局放检测技术对H市某变电站10kV开关内电流互感器异常放电进行检测，结合检测结果可以看出，电流互感器内部和穿心铝排的距离较近，且屏蔽措施没有发挥出实际效果，导致电流互感器外部绝缘受到破坏，最后引起电流互感器超声波数据异常的问题出现，经过科学的处理后，该异常放电问题得到良好解决。
本文结合具体变电站的项目，对10kV开关柜内电流互感器的异常放电原因及处理方面进行深入地研究与分析，并提出能够有效解决问题的措施。
关键词：10kV开关柜；电流互感器；异常放电；故障原因；处理措施当前变电站内的10kV开关柜主要应用金属铠装方式，这种技术成熟度较高，需要投入的成本较低，且检修周期较长，能够有效降低变电站运行维护成本。
但是受到开关柜制造技术以及具体安装的影响，许多变电站的10kV开关柜都存在绝缘薄弱问题以及电场过度畸变问题，在运行过程中，受到悬浮、气隙以及灰尘等多种因素的影响，会导致电流互感器出现异常放电问题，如果没有得到及时处理，就会导致绝缘被彻底击穿，开关柜则无法正常运行。
110kV开关柜电流互感器故障简要介绍H市某变电站10kV开关柜出现超声波局部放电现象，通过耳机能够听到明显的异常放电声音，且与其相邻的其他开关柜不存在异常问题，超声波数据显示其他开关柜运行正常。
从暂态地电压数据可以看出，该10kV开关柜暂态地电压虽然没有超出20dB，但是明显高于其他开关柜。
该10kV开关柜为变电站主变进线柜，采用全封闭结构，顶部为敞开状态，在现场采用超声波探测器对其中部和下部的检测中，发现异常放电较为强烈，中部和下部主要的电气设备是穿心式电流互感器，经过观察发现存在积灰问题，放电源自TA表面放电[1]。
该10kV开关柜的带电检测数据如下表所示。
表1：该10kV开关柜检测数据顺序编号暂态地电压测量值/dB超声波测量数值/dB负荷前上前中前下后上后中后下前上前下后上后下电流初测315753455-5-5-5-5—3203161125110139141295A复测3201159372-6-5-5-3—3201518121111112131912382A210kV开关柜内电流互感器的异常放电原因分析2.1停电检查在停电检查期间发现，该10kV开关柜内电流互感器穿心铝排和表面的距离过近，三相电流互感器和铝排之间存在放电现象；虽然已经安装屏蔽线，但是内腔屏蔽铜片存在脱落问题；外部出现明显脱落问题，脱落物呈现就黑色块状，电流互感器绝缘具有老化问题。
10kV出线柜内10kV电流互感器更换施工方案
润宏煤业10kV地面配电室837总出线柜电流互感器更换施工方案及安全技术措施编写：原亮机电管理部编制：审核：会审签字施工队组：机电副矿长：机电管理部：通风副矿长：通风管理部：生产副矿长：调度室：安全副矿长：安检管理部：总工程师：生产技术部：矿长：润宏煤业10kV地面配电室 837总出线柜电流互感器更换施工方案及安全技术措施一、概述为更大程度保证我矿供电质量和供电安全，使总进线柜和出线柜电流互感器使用同一型号和同一变比。
现对我矿地面变电所837总出线柜电流互感器进行更换，地面变电所一回路总出线柜原使用互感器变比为150/5，现对原150/5电流互感器进行更换，更换后互感器变比为300/5。
为保证此次工作顺利完成，特制订专项工作方案及安全技术措施。
二、施工组织为保证此次工作顺利完成，特成立领导小组：组长：焦大兵副组长：史云中李二军成员：原亮杨祥利毋小龙李刚晋1、现场施工工作负责人：李刚晋2、现场施工安全负责人：焦大兵3、现场施工技术负责人：史云中4、现场施工质量负责人：李二军5、施工班组：井上机电队三、计划施工时间、工作地点、停电范围地面10kV配电室837总出线柜更换CT施工时间：2014年4月5日9：00----11:00施工地点：地面10KV配电室837总出线柜位置；停电范围：837一回路电源所带负荷四、施工准备工作技术、安全准备1、根据本工作的具体情况及施工进度的要求，结合工作特点，编制如下切实可行的技术措施，并向施工作业人员详细交底：✧10kV 配电室837总出线柜电流互感器更换施工方案。
✧施工现场安全交底记录表。
2、施工前的准备：将电流互感器、改锥、活动扳手、验电笔、绝缘手套等常用工具准备齐全。
3、向施工班组作技术交底和向每个工作成员进行安全交底。
1）在施工前向施工人员进行讲解其工作任务、施工要求，并要求各自做好准备工作。
2）要求每个施工人员了解各项的安全措施。
3）提前与调度室、天安公司机电部等单位联系好。

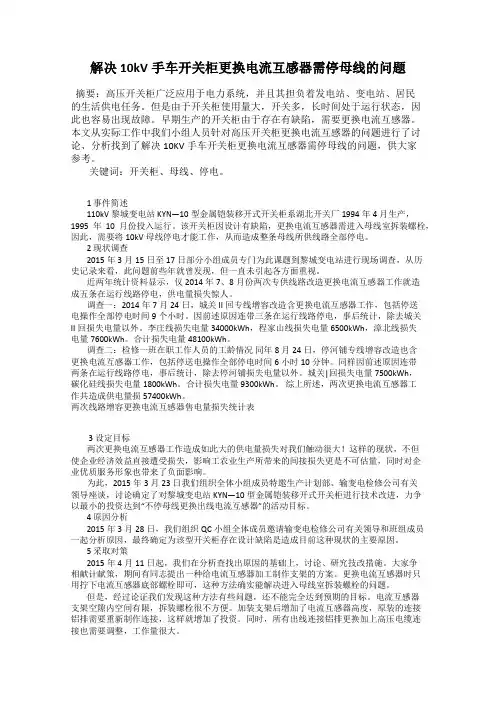

解决10kV手车开关柜更换电流互感器需停母线的问题
解决10kV手车开关柜更换电流互感器需停母线的问题摘要：高压开关柜广泛应用于电力系统，并且其担负着发电站、变电站、居民的生活供电任务。
但是由于开关柜使用量大，开关多，长时间处于运行状态，因此也容易出现故障。
早期生产的开关柜由于存在有缺陷，需要更换电流互感器。
本文从实际工作中我们小组人员针对高压开关柜更换电流互感器的问题进行了讨论、分析找到了解决10KV手车开关柜更换电流互感器需停母线的问题，供大家参考。
关键词：开关柜、母线、停电。
1 事件简述110kV黎城变电站KYN—10型金属铠装移开式开关柜系湖北开关厂1994年4月生产，1995年10月份投入运行。
该开关柜因设计有缺陷，更换电流互感器需进入母线室拆装螺栓，因此，需要将10kV母线停电才能工作，从而造成整条母线所供线路全部停电。
2 现状调查2015年3月15日至17日部分小组成员专门为此课题到黎城变电站进行现场调查，从历史记录来看，此问题前些年就曾发现，但一直未引起各方面重视。
近两年统计资料显示，仅2014年7、8月份两次专供线路改造更换电流互感器工作就造成五条在运行线路停电，供电量损失惊人。
调查一：2014年7月24日，城关II回专线增容改造含更换电流互感器工作，包括停送电操作全部停电时间9个小时。
因前述原因连带三条在运行线路停电，事后统计，除去城关II回损失电量以外。
李庄线损失电量34000kWh，程家山线损失电量6500kWh，漳北线损失电量7600kWh。
合计损失电量48100kWh。
调查二：检修一班在职工作人员的工龄情况同年8月24日，停河铺专线增容改造也含更换电流互感器工作，包括停送电操作全部停电时间6小时10分钟。
同样因前述原因连带两条在运行线路停电，事后统计，除去停河铺损失电量以外。
城关|回损失电量7500kWh，碳化硅线损失电量1800kWh。
合计损失电量9300kWh。
综上所述，两次更换电流互感器工作共造成供电量损57400kWh。
10KV电流互感器更换变电检修专业安全措施卡
10KV 电流互感器更换变电检修专业安全措施卡简介电力变电站是电力系统中很关键的组成部分，其中电流互感器是电力系统中很重要的设备之一。
为了确保电力系统的运行可靠性，开展电流互感器更换的过程中，必须切实落实变电检修专业安全措施，以确保更换工作安全、有序、高效进行。
本文将针对10KV电流互感器更换变电检修专业安全项目进行系统阐述。
安全措施1. 工作前的准备在进行10KV电流互感器更换之前，必须严格遵守相关安全规定和操作规程，确保操作人员具备必要的业务知识、工作技能和身体条件，才能进入现场进行检修作业。
在准备工作中，要全面检查现场环境是否危险，并有关部门对现场安全指示进行确认。
检查的主要内容如下：•涉及到电压、电流等参数是否超过了标准规定的范围；•检查是否有危险、防护、警示标志缺失或损坏；•检查消防、绝缘、防爆、通风、照明、排水等设施设备是否正常工作；•检查放置在现场的设备、工具等是否完整并处于工作状态；•检查有无其他危险隐患。
2. 工作区域的设定在更换10KV电流互感器时，应对作业区进行有效控制，以防止其他非工作人员进入作业区域，确保工作区域能够得到有效管理。
•设置合适的工作隔离区，禁止无关人员进入；•在作业区域内，应设置相应的标识及警示牌，提醒工作人员注意安全；•在进行检修之前，需要对作业区进行物理隔离，以避免其他非工作人员进入。
3. 设备安全措施10KV电流互感器更换过程中，需要对设备进行检修，确保设备的安全性。
为了确保检修作业的顺利推进，需要采取的措施如下：•预先下电，并在断电后进行接地处理，避免电气伤害；•在更换前需要进行设备检查，确定设备运行状态以及周围环境是否安全；•对设备进行专业工具检查，避免因误用工具造成设备损坏或安全问题。
4. 人员安全措施为保证检修过程中的人员安全，必须请严格落实好人员安全措施。
具体措施如下：•配备专业检修人员，按照操作规程进行更换操作；•操作人员必须配备个人防护用品，比如绝缘手套、护目镜等；•在检修时，操作人员必须按照指令进行，避免操作差错。
10kv开闭所电流互感器的选择
10kv开闭所电流互感器的选择（1）参数选择1》电流互感器的二次额定电流有1A、2A和5A三种，5A为优先值；10KV开闭所用电流互感器二次侧额定电流一般为5A。
2》电流互感器额定二次负荷标准值，按GB1208-1997《电流互感器》的规定，为下列数值之一：2.5、5、15、20、25、30、40、50、60、80、100VA。
10KV开闭所用电流互感器主要用于电流显示保护控制及计量，容量比较小，其额定二次负荷一般为10、15、20、或25VA。
3》二次级的数量取决于测量仪表，保护和自动化装置的要求。
一般情况下，测量仪表与保护装置宜分别接于不同的二次绕组，否则应采取措施，避免相互影响。
（2）型式选择。
根据不同的使用场合需要，电流互感器有不同结构的型式。
10KV开闭所电流互感器都安装在10KV开关柜中，一般采用树脂浇注绝缘结构。
（3）一次额定电流选择。
当电流互感器用于测量时，其一次额定电流应尽量选择得比回路中正常工作电流大1/3左右，以保证测量仪表的最佳工作量，并在过负荷时使仪表有适当的指示。
（4）短路稳定校验。
动稳定校验是对产品本身带有一次回路导体的电流互感器承受短路电流发热的能力。
当动稳定不够时，可选择额定电流较大的电流互感器，增大变流比。
（5）关于准确级和暂态特性。
电流互感器的准确级是在额定二次负荷下的准确级次。
用于电能计量的电流互感器，准确级不应低于0.5级；用于电流测量的，准确级不应低于1级。
用于继电保护的电流互感器应带字母“P”，保护用电流互感器的标准准确级为“5P”和“10P”，同时应校验额定10％倍数，以保证短路时的误差不超过额定值。
10kV-中压开关柜技术规范
10kV-中压开关柜技术规范10kV-中压开关柜技术规范10kV高压开关柜技术规范***********有限公司2014年6月1.总则1.1 本设备技术规范适用于220kV****变电所增加2#主变工程10kV高压开关柜，它提出了高压开关柜及附属设备的基本功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述标准和规范，供方应提供符合本规范和现行国家标准、电力标准的优质产品。
其中包括以下标准：GB11022 《高压开关柜设备通用技术条件》GB311 《高压输变电设备的绝缘配合》GB1985 《交流高压隔离开关和接地开关》DL/T402-1999 《交流高压断路器订货技术条件》DL/T593-1996 《高压开关设备的共用订货技术导则》DL/T404-1997 《户内交流高压开关柜订货技术条件》DL/T403-2000 《12KV-40.5kV高压真空断路器订货技术条件》GB3906-91 《3～35kV交流金属封闭开关设备》1.3 如果供方没有以书面形式对本规范提出异议，则意味着供方提供的设备完全符合本规范的要求。
本规范所使用的标准如遇与供方所执行的标准不一致时，应按较高标准执行。
要求供方对高压配电柜有图纸深化设计能力，提供准确的二次接线图，由于本期为二期扩建工程，需与现场开关柜配合。
1.4产品必须是国家经贸委推荐或农网改造设备名册目录内产品。
应获得ISO9000资格认证书或具备等同的质量资格认证书和提供该设备有效的型式试验报告或鉴定证书，这些设备已在与规定的相等或更严格的工作条件下成功地运行了较长一些的时间（至少一年以上）。
供方提供的元器件、设备必须是合同后的、新的、技术先进、质量可靠的、并有成功运行经验的产品和有良好的运行业绩。
1.5签订合同后，需方有权提出因标准和规程发生变化而产生的补充要求，具体项目及本规范未尽事宜，由供需双方协商确定。
10KV电力线路施工方案.
10kVXXX配电安装工程施工方案批准：审核:编制:施工单位：xxxxxx工程有限公司2014年xx月xx日一、编制依据依据xxx供电分公司对xxx10KV配电工程设计方案，按照《电气装置安装工程施工及验收规范》、《中低压配电网标准化作业指导书》、《中低压配电网实用技术指导书》等相关规定，并结合我公司经验制定本方案。
本施工组织方案作为指导施工的依据，突出科学性及可行性，是确保优质、安全、文明、准点完成全部施工任务的重要经济技术文件。
二、工程概况建设地点：xxxxxx建设单位：xxxxxx施工单位：xxxxxxx工程有限公司工期要求：xx年xx月xx日---xx年xx月xx日工程筒介：架设10KV线路xxkM，选用LGJ-120型钢芯铝绞线，组立φ190X10000水泥杆xx基、xx根。
安装xxKVA、xxKVA配变及配套控制系统，安装xxKW高压电机及配套控制系统。
安装真空开关一台，计量装置一套。
三、工程现场管理：1、工程现场环境及自然条件该新建10KV线路工程途经山地。
土质为岩石、坚土，给土方开挖、水泥杆等材料的二次运输带来一定的难度。
山地地面潮湿，湿度大、气温高，现场施工难度较大。
线路跨越处多为山地农田及经济林带，增大施工及赔偿协调难度。
2、施工危险点：触电。
高空坠落和坠物伤人；基坑开挖塌方；倒杆塔、跑线伤人；农用车运水泥杆；机动铰磨拉水泥杆；砍伐树木；防山林火灾措施；防摔跤；交通安全。
四、施工组织措施：为确保本工程施工安全、优质、高效顺利竣工，经公司确定本工程由工程一队负责施工。
施工人员安排和工程分工如下：工程总指挥：xxxx现场组织机构示意图工程负责人：xxx是安全工作的第一负责人。
负责组织制定本工程施工方案及危险点预控方案；组织现场工作负责人员和材料、工具器、车辆的分配和协调；负责施工中与供电分公司、当地政府、村委会、华仁集团锡铜沟矿区等有关部门在工作中各方面的联系、沟通,解决有关工程事务工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
润宏煤业10kV地面配电室837总出线柜电流互感器更换
施
工
方
案
及
安
全
技
术
措
施
编写：原亮
机电管理部
编制：审核：会审签字
施工队组：
机电副矿长：机电管理部：
通风副矿长：通风管理部：
生产副矿长：调度室：
安全副矿长：安检管理部：
总工程师：生产技术部：
矿长：
润宏煤业10kV地面配电室 837总出线柜
电流互感器更换施工方案及安全技术措施
一、概述
为更大程度保证我矿供电质量和供电安全，使总进线柜和出线柜电流互感器使用同一型号和同一变比。
现对我矿地面变电所837总出线柜电流互感器进行更换，地面变电所一回路总出线柜原使用互感器变比为150/5，现对原150/5电流互感器进行更换，更换后互感器变比为300/5。
为保证此次工作顺利完成，特制订专项工作方案及安全技术措施。
二、施工组织
为保证此次工作顺利完成，特成立领导小组：
组长：焦大兵
副组长：史云中李二军
成员：原亮杨祥利毋小龙李刚晋
1、现场施工工作负责人：李刚晋
2、现场施工安全负责人：焦大兵
3、现场施工技术负责人：史云中
4、现场施工质量负责人：李二军
5、施工班组：井上机电队
三、计划施工时间、工作地点、停电范围
地面10kV配电室837总出线柜更换CT
施工时间：2014年4月5日9：00----11:00
施工地点：地面10KV配电室837总出线柜位置；
停电范围：837一回路电源所带负荷
四、施工准备工作
技术、安全准备
1、根据本工作的具体情况及施工进度的要求，结合工作特点，编制如下切实可行的技术措施，并向施工作业人员详细交底：
✧10kV 配电室837总出线柜电流互感器更换施工方案。
✧施工现场安全交底记录表。
2、施工前的准备：将电流互感器、改锥、活动扳手、验电笔、绝缘手套等常用工具准备齐全。
3、向施工班组作技术交底和向每个工作成员进行安全交底。
1）在施工前向施工人员进行讲解其工作任务、施工要求，并要求各自做好准备工作。
2）要求每个施工人员了解各项的安全措施。
3）提前与调度室、天安公司机电部等单位联系好。
4）施工前开一次现场会议，布置有关注意事项，由工作负责人负责技术交底，现场安全负责人负责安全交底。
5）准备好现场停电牌等安全标示牌，施工前应悬挂好，同时，验电、放电、打接地极。
由现场施工负责人负责监管好此项工作，确保安全方可进行施工。
五、施工作业流程控制
（一）：10kV电流互感器更换施工流程：
1、办理相关停电手续，做好相关的安全措施。
2、施工前现场要悬挂好停电牌等安全标识牌，拆除电流互感器前要先验电、放电、打接地极。
3、拆除原电流互感器。
拆除与互感器连接的一次引线，派专人拆除二次接线并做好标记。
4、整个施工过程，安全负责人、技术负责人、质量负责人以及所有相关人员必须紧盯现场对此项工作进行安排，监管、指挥。
确保施工顺利完成。
5、对试验合格的新互感器眼距进行测量后对比原支架眼距，若眼距不同则需根据现场具体情况进行改造，以满足安装要求。
6、新互感器安装。
要求同一组互感器的间距要均等，极性方向应一致。
安装互感器和连接导线时要考虑各相的相间和对地安全净距。
所有
连接螺母栓齐全、紧固。
7、一二次接线：互感器的一次端子引线接头部位要保证接触良好，并有足够的接触面积，并涂以凡士林。
连接导线涂刷相色漆，并按照标记重新恢复二次接线。
（二）、施工过程控制
（1）拆除原互感器；
（2）测量支架眼距；
（3）新互感器的安装；
（4）一二次接线
施工时间安排：
七、本次工作关键控制点、危险点及其控制
本次施工进行全面的安全评估，找出本次工程关键控制点、危险点，针对关键控制点、危险点提出相应的安全措施具体如下：
1、施工关键控制点分析
本次工作关键控制点如下：
a)原互感器拆除。
b)新互感器安装、接线。
2、施工危险点分析
本次工程危险点较突出的表现是：
八、文明施工要求
文明施工要求
1、人员分工明确，生产秩序有条不紊；按章作业，不野蛮施工；
人员着装整洁，佩戴好绝缘用具。
2、材料设备堆放整齐合理，物资标识明确、有序，安全设备完善、
安全标志明显。
严格按照机电质量标准化和相关规程要求进行
施工。
3、加强环保意识，不留工业垃圾，使每个作业面真正做到“工完、
料尽、场地清扫”。
其他未尽事宜按相关规程执行
机电管理部
2014.4.2
润宏煤业10kV地面配电室 837总出线柜电流互感器更换施工方案及安全技术措施
学习人员签字表。
