加气砌块成本核算(原料：粉煤灰)
蒸压加气混凝土砌块技术参数
品种
代号
熟料+石膏
普通硅酸盐水泥 矿渣硅酸盐水泥
P·O P·S·A P·S·B
≥80且<95 ≥50且<80 ≥30且<50
1.3 对生石灰的要求
组 分（%）
粒化高炉
火山灰质
矿渣
混合材料
>5且≤20a
>20且≤50b
-
>50且≤70b
-
粉煤灰
-
石灰石
-
在生产蒸压加气混凝土砌块过程中, 通过生石灰提供有效的 Ca
精选范本
.
与含硅材料中的 SiO2 和 l2O3 进行充分的水热反应, 生成水化硅酸盐 和水化铝酸盐而获得强度, 同时参与铝粉的发气反应。反应过程中释 放出大量的热能, 使坯体温度达到 80℃~90℃, 使坯体在静停硬化阶 段得到自然养护。在单位时间里释放出的热量过大, 又会影响养护的 效果。因此, 生产蒸压加气混凝土砌块所使用的生石灰应当符合 JC/T 621《硅酸盐建筑制品用生石灰》的标准。同时, 必须添加调节剂来控 制石灰的水化放热速度。
6.其他参数
精选范本
.
三、蒸压加气混凝土砌块生产工艺及简述 1.原材料储存及处理 1.1 粉煤灰、石膏 当采用粉煤灰与石膏混合制浆的工艺。生产时，粉煤灰和石膏 按一定配比加入打浆池，制成混合浆料。在制浆加水时，定量加水，
精选范本
.
制成浓度合适的料浆。再由渣浆泵泵入料浆储罐内备用。
上图为蒸压加气混凝土生产工艺流程简图 1.2 生石灰 块状生石灰用自卸卡车运入厂，卸入石灰原料堆棚内堆放。块石灰 经复摆式颚式破碎机破碎后由斗式提升机送入石灰库中。粉磨前，石 灰由库底喂料机给入密闭式输送机送入磨机内进行粉磨。磨细后的石 灰粉料由磨机出料口送至斗提机，由斗提机送至配料楼石灰粉料仓中 备用。 1.3 水泥 采用散装水泥。散装水泥由散装水泥车运入厂内，直接泵入配料楼 水泥粉料仓内备用。 1.4 铝粉 由外地购入桶装铝粉，存放于配料楼底铝粉库内。使用时由电动葫
加气混凝土砌块原料及使用量标准
加气混凝土砌块原料及使用量标准一、加气混凝土砌块原料1.水泥水泥应按品种、强度等级(标号)分别堆放，并应保持干燥。
当遇水泥强度等级(标号)不明或出厂日期超过三个月(快硬硅酸盐水泥超过一个月)时，应复查试验，并按试验结果使用。
不同品种的水泥，不得混合使用。
2.砂宜用中砂，井应过筛，且不得含有草根等杂物。
砂中含泥量，对于水泥砂浆和强度等级不小于M5的水泥混合砂浆，不应超过5%;对于强度等级小于M5的水泥混合砂浆，不应超过10%。
人工砂、山砂及特细砂，经试配能满足砌筑砂浆技术条件时.含泥M可适当放宽。
3.石灰膏块状生石灰熟化成石灰膏时，应采用孔洞不大于3mm x3mm网过滤，熟化时间不少于7d;对于磨细生石灰粉.其熟化时间不得小于2d。
沉淀池中贮存的石灰青，应防止干燥、冻结和污染。
严禁使用脱水硬化的石灰膏。
消石灰粉不得直接使用于砂浆中。
4.粘土膏采用粘土或粉质粘土制备，宜用孔洞不大于3mmx 3mm的网过筛，并应采用搅拌机加水搅拌，粘土中的有机物含量应采用比色法鉴定，且色浅于标准色。
5.粉煤灰粉煤灰的品质指标应符合现行行业标准《粉煤灰在混凝土及砂浆中应用技术规程)(JGJ 28-86)的有关规定。
6.水拌制砂浆宜用饮用水。
当采用其他来源水时，水质必须符合现行标准(混凝土拌合用水标准》(J GJ 63-89)的规定。
7.外加剂凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，应经检验和试配符合要求后，方可使用。
有机塑化剂应有砌体强度的型式检验报告。
二、天一机械加气混凝土砌块原料配比标准1.砂浆配合比应根据设计要求，事先通过试配确定，并应采用重量比。
2.配料准确度水泥、有机塑化剂和冬期施工中掺用的氯盐等的计量误差应控制在士2%以内；砂、水及石灰膏、粉煤灰、粘土膏等的配料误差控制在士5%范围内。
砂应计入其含水量对配料的影响。
砂浆中所用的石灰膏、枯土膏和电石膏的用量，宜按稠度120 15mm计量。
现场的石灰膏等的稠度与试配时不一致者。
蒸压加气混凝土砌块用粉煤灰放射性水平调查结果及分析建议
蒸压加气混凝土砌块用粉煤灰放射性水平调查结果及分析建议【摘要】粉煤灰通常是煤在燃烧过程中产生的微小灰粒，其主要来源是火电企业和化工企业，具有一定的放射性。
蒸压加气混凝土砌块由于其具有良好的保温隔热、耐火阻燃、吸音隔声等性能，是替代传统墙体材料的理想材料，目前已成为我国墙体材料当中的主流产品。
以贵州省为例，贵州省生产的蒸压加气混凝土砌块通常以“灰加气”为主，粉煤灰作为主要原材料，掺入比例可以高达70%左右，极易导致蒸压加气混凝土砌块的放射性超标。
本文的粉煤灰来自蒸压加气混凝土砌块生产企业，通过对粉煤灰放射性检测数据进行分析，对蒸压加气混凝土砌块生产企业的产品放射性控制提出建议。
【关键词】蒸压加气混凝土砌块；粉煤灰；放射性；调查；分析1.前言粉煤灰，通常是煤在燃烧过程中产生的微小灰粒，由于其来源于化石能源——煤，因此具有一定的放射性。
粉煤灰的主要来源是火电企业和化工企业，根据我国用煤情况，燃烧1t煤约产生250～300kg粉煤灰。
大量粉煤灰如不加控制或处理，会造成大气污染，进入水体会淤塞河道，其中某些化学物质对生物和人体造成危害。
建筑材料由于产品特性，往往是工业固体废弃物（如粉煤灰）的主要利用途径。
墙体材料作为建筑材料中不可或缺的一个重要品类，更是承接了大量的工业固体废弃物。
蒸压加气混凝土砌块作为一种重要的墙体材料，随着国家墙改政策的逐步深入，已经成为一种替代粘土砖的理想材料，具有良好的保温隔热、耐火阻燃、吸音隔声等性能，且施工性好，在国内的墙体材料使用上具有较强的竞争力。
本文以贵州省为例，贵州省的蒸压加气混凝土砌块通常以“灰加气”为主，在生产过程掺入了一定比例的粉煤灰，比例可高达70%左右，因此由粉煤灰带入蒸压加气混凝土砌块的放射性风险较高。
粉煤灰的不合理使用极易导致产品放射性接近或者超出标准限量，从而影响人们的健康安全。
2.贵州省蒸压加气混凝土砌块及工业固体废弃物概况贵州省现有蒸压加气混凝土砌块生产企业100余家，年总产量约2000万立方米。
加气混凝土砌块重要参数
3
加气混凝土的干体密度一般为 400-800kg/m ,相当于粘土砖的 1/3，普通混凝土的 1/5，也低于一般轻骨料混凝土及空心砌块、空 心粘土砖等制品，因而，采用加气混凝土做墙体材料可以大大减轻建 筑物自重，进而可减小建筑物的基础及梁、柱等结构件的尺寸，节约 建筑材料及工程费用，还可提高建筑物的抗震能力。 表 0-1 几种常用建筑材料的体积密度（kg/m ） 材
3
河南瑞光机械科技有限公司 联系方式：13938291800 13623811166 网址：
向切割。 4、蒸压养护 切割后的坯体，通过行车编组，达到一定的数量后，即可进入蒸压釜 进行蒸压
第五章
3
效益分析
一、建一个 m /年的加气混凝土生产线的企业。 1.设备投资 万元，厂房设施投资 万元，流动资金 万元。 2.年产量 万m /年，每立方米销售价（按郑州地区）160元。每立 方成本90元。 即：年产量×（每立方售价-每立方成本）=年利润。 由此得出：办一个年产 万m 的加气混凝土生产线的企业投产一年， 年收利润 万元。 二、根据分析情况，办加气混凝土生产企业是一个销售形势好、效益 利润高、 回收成本快， 所得收效早的可行项目， 抓住机遇、 抓住时机， 早日上马、早见成效，将是有识之士的明智选择。
第四章 生产工艺描述
1、原材料处理 A、水泥采用散装水泥，通过散装水泥车，气力输送至水泥贮仓。 本设计中考虑的水泥贮量为 45t。 B、石灰通过颚式破碎机破碎后，由提升机进入储料仓，由电磁 振动给料，进入磨机球磨，磨细的石灰粉由提升机输送到白灰粉贮仓 备用。本设计中考虑的原状石灰块 50t，石灰粉的贮量 15t. C、 粉煤灰由电厂粉煤灰库运输或气力输送至粉煤灰贮仓或堆棚， 贮量为 100m ,通过单管螺旋输送至计量罐称重后配送至料浆罐， 加水 配成料浆， 达到生产所需的料浆比重后， 通过渣浆泵送至搅拌浇注机。 2、配料浇注 以物料备好后，各自计量，混合由搅拌浇注机搅拌，再加入计量 搅拌好的铝粉悬浮液，搅拌 1min 后，浇注入模。 3、切割 浇注发泡后， 坯体静停到一定的硬度 （约 1.2-2h） ,即进行切割， 通过翻转切割机，把坯体翻转 90 度，首先进行水平切割，再完成竖
蒸压加气混凝土砌块配合比计算
开磷磷石膏综合利用有限公司蒸压加气混凝土砌块配合比计算生产水泥－石灰－砂加气混凝土砌块1 钙硅比水泥－石灰－砂加气混凝土的C/S约在0.7～0.8之间；水泥－石灰－粉煤灰加气混凝土的C/S约在0.8下面以砂加气混凝土为例：500kg/m3的水泥－石灰－砂加气混凝土的最佳水料比为0.65～0.75；2 单位体积制品的干物料用量在生产绝干体积密度为500kg/m3的产品时，实际干物料投料量不足500kg。
因为制品绝干体积密度是将单位体积制品在105℃下干燥至恒重的重量。
此时，制品含有化学结合水，在计算干物料时，这部分水并没计入配料重量。
因此，计算于物料量时，应减去化学结合水的重量，制品中化学结合水量，视使用的钙质材料多少而异。
根据经验，生石灰中1克分子有效氧化钙的化学结合水为1克分子；水泥中取0.8克分子氧化钙所化合的化学结合水为1克分子，则不难算出单位体积产品中结合水量，求出单位体积制品干物料用量：m＝r0 － B式中： m——单位体积制品干物料用量（kg/m3）；r0——设计体积密度（kg/m3）；B——制品中结合水量（kg/m3）．例：绝干体积密度为500kg/m3的粉煤灰加气混凝土配比为水泥:石灰:粉煤灰:石膏＝13:17:67:3；水泥中氧化钙含量60％，石灰有效氧化钙含量75％，CaO分子量56，H2O分子量18，求单位体积干物料用量?设：每m3制品化学结合水为Bkg，B1为水泥所需的结合水量；B2为石灰的结合水量。
则：每m3制品干物量为500－BB1＝{[13％×(500一B)×60％]/(56×0.8)}×18B2＝{[17％×(500一B)×75％]/56}×18B＝B l ＋ B2 ＝34kg/m3即：干物料重量为：m＝500－34＝466kg/m32 配方计算配方可根据配比用：m x＝mP x式中： m x——单位制品中某原材料用量（kg/m3）；P x——该种原材料的基本配合比（％）。
蒸压加气混凝土砌块配合比与生产配方

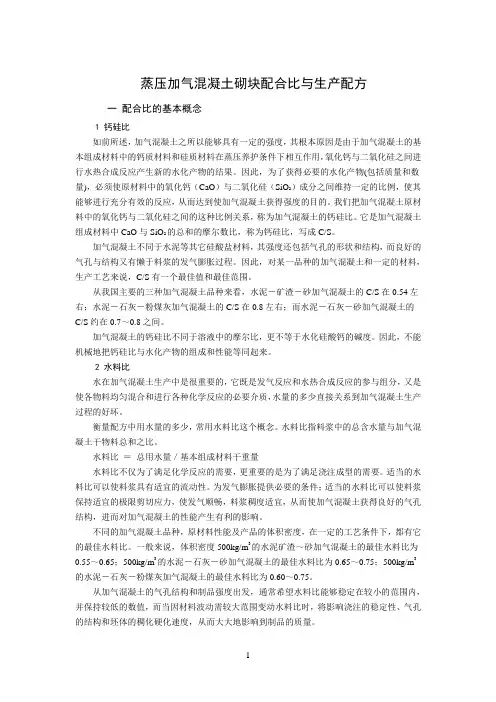

蒸压加气混凝土砌块配合比与生产配方一配合比的基本概念1 钙硅比如前所述，加气混凝土之所以能够具有一定的强度，其根本原因是由于加气混凝土的基本组成材料中的钙质材料和硅质材料在蒸压养护条件下相互作用，氧化钙与二氧化硅之间进行水热合成反应产生新的水化产物的结果。
因此，为了获得必要的水化产物(包括质量和数量)，必须使原材料中的氧化钙（CaO）与二氧化硅（SiO2）成分之间维持一定的比例，使其能够进行充分有效的反应，从而达到使加气混凝土获得强度的目的。
我们把加气混凝土原材料中的氧化钙与二氧化硅之间的这种比例关系，称为加气混凝土的钙硅比。
它是加气混凝土组成材料中CaO与SiO2的总和的摩尔数比，称为钙硅比，写成C/S。
加气混凝土不同于水泥等其它硅酸盐材料，其强度还包括气孔的形状和结构，而良好的气孔与结构又有懒于料浆的发气膨胀过程。
因此，对某一品种的加气混凝土和一定的材料，生产工艺来说，C/S有一个最佳值和最佳范围。
从我国主要的三种加气混凝土品种来看，水泥－矿渣－砂加气混凝土的C/S在0.54左右；水泥－石灰－粉煤灰加气混凝土的C/S在0.8左右；而水泥－石灰－砂加气混凝土的C/S约在0.7～0.8之间。
加气混凝土的钙硅比不同于溶液中的摩尔比，更不等于水化硅酸钙的碱度。
因此，不能机械地把钙硅比与水化产物的组成和性能等同起来。
2 水料比水在加气混凝土生产中是很重要的，它既是发气反应和水热合成反应的参与组分，又是使各物料均匀混合和进行各种化学反应的必要介质，水量的多少直接关系到加气混凝土生产过程的好坏。
衡量配方中用水量的多少，常用水料比这个概念。
水料比指料浆中的总含水量与加气混凝土干物料总和之比。
水料比＝总用水量／基本组成材料干重量水料比不仅为了满足化学反应的需要，更重要的是为了满足浇注成型的需要。
适当的水料比可以使料浆具有适宜的流动性。
为发气膨胀提供必要的条件；适当的水料比可以使料浆保持适宜的极限剪切应力，使发气顺畅，料浆稠度适宜，从而使加气混凝土获得良好的气孔结构，进而对加气混凝土的性能产生有利的影响。
加气混凝土砌块的实验
加气混凝土砌块的实验，看了蒸压加气混凝土砌块的一些资料，1概念蒸压加气混凝土砌块以河砂、水泥石灰为主要原料，加水，并加入适量的发气剂和其他附加剂，经混合搅拌，浇注发泡，坯体静停切割后，在经蒸压养护而成的具有多孔结构的轻质人造砌块，适用于工业和民用建筑，特别是用作高层建筑的内外填充墙。
2分类蒸压加气混凝土砌块是以钙质材料和硅质材料为主要原料，掺加发气剂而制成，按所用原料不同可分为以下七类：(1)水泥-石灰-磨细石英砂一般要求石英砂中Sio2含量大于80%,通常称之为“砂加气混凝土砌块”。
(2)水泥-石灰-粉煤灰一般要求粉煤灰中SiO2含量大于40%,AUh含量大于20%,烧失量小于5%,通常称之为“粉煤灰加气混凝土砌块”。
(3)水泥-矿渣-磨细石英砂一般要求矿渣中Cao含量大于40%,SiO2含量大于30%,A1。
含量大于10%o(4)水泥-石灰-尾矿粉尾矿粉是由铁矿、铜矿、锌矿等矿山经选矿后排出的以SiO为主要成分的废渣磨制而成，其中Sio2含量应不低于70%。
(5)水泥-石灰-沸腾炉渣沸腾炉渣是煤砰石和煤井沸腾锅炉燃料排出的以SiO为主要成分的废渣磨制而成，其中SiO2含量应不低于70%。
(6)水泥-石灰-煤砰石要求煤砰石中Si(⅛含量应不低于70%。
(7)石灰-粉煤灰目前，以水泥-石灰-磨细石英砂和水泥-石灰-粉煤灰蒸压加气混凝土砌块在材料来源、工艺性能、制品性能、成本等方面最为优越，是当今蒸压加气混凝土砌块发展的主要品种。
3特点(1)轻质蒸压加气混凝土砌块的孔隙率一般在70%-80%之间，大部分气孔孔径为O.5mm-2mm之间，平均在Imm左右。
由于这些气孔的存在，体积密度通常在300-850kg∕m3之间，比普通混凝土轻2/3-7/8o(2)具有结构材料必要的强度。
体积密度为500-750kg∕m3的蒸压加气混凝土砌块强度为2.5-7.5MPa,具备作为结构材料的必要强度条件。
(3)保温隔热性能好，蒸压加气混凝土砌块具有良好的保温隔热性能，其导热系数一般在0.11-0.16w∕(m.k)之间，保温隔热效果是普通粘土砖的5倍，普通混凝土的10倍。
蒸压加气混凝土砌块用粉煤灰要求及在生产中的注意要点
2022年第6期（总第414期）鉴于我国多煤少油缺气的资源特点，煤一直作为主要的能源。
煤的利用会产生大量的灰渣，其中火力发电厂燃烧产生的粉煤灰占绝对地位，粉煤灰的循环利用迫在眉睫。
下面对粉煤灰进行简要的介绍并对蒸压加气混凝土砌块（AAC ）用粉煤灰提出相应的要求。
1粉煤灰的形成和成分1.1粉煤灰的形成煤的化学成分复杂，包括有机质和无机质两大类，其中有机质占大多数，有机质充分燃烧以后完全变成气体。
煤中的主要矿物包括硅酸盐、氧化物、碳酸盐、亚硫酸盐、硫酸盐、磷酸盐等[1]，煤燃烧时，其中发生的主要反应如下：（1）高岭石Al 2O 3·2SiO 2·2H 2O→A12O 3·2SiO 2+2H 2O ；Al 2O 3·2SiO 2→A12O 3·SiO 2+SiO 2；3[A12O 3·SiO 2]→3Al 2O 3·2SiO 2+SiO 2。
（2）伊利石K{A12[AlSi 3O 10](OH)2}→K{A 12[AlSi 3O 10]O}+H 2O ；4K{A 12[AlSi 3O 10]O}→2K 2O+3[SiAl 4O 8·2SiO 2]+3SiO 2；煤燃烧脱硫加入石灰后发生如下反应：SiAl 4O 8·2SiO 2+CaO→Ca[Al 2Si 2O 8]+A12O 3·2SiO 2；Ca[Al 2Si 2O 8]+2Al 2O 3→3Al 2O 3·2SiO 2+CaO ；（3）碳酸盐CaCO 3→CaO+CO 2↑；CaMg(CO 3)2→MgO+CaO+CO 2↑。
(4)硫铁矿FeS 2+O 2→Fe 2O 3+Fe 3O 4+SO 2↑。
1.2粉煤灰的成分1.2.1化学成分由煤燃烧时的主要反应可知，粉煤灰的主要化学成分为SiO 2、Al 2O 3、CaO 、Fe 2O 3、MgO 和未燃尽碳颗粒等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
加气砌块成本核算（原料：粉煤灰）
一、浙江台州地区原材料单位成本：
粉煤灰：120元/t；生石灰：220元/t；水泥：360元/t；石膏：240元/t；
电费：2元/kwh
二、人工工资：
80元/天；燃煤900元/t；铝粉16000元/t；外加剂：6000元/t
三、粉煤灰加气砌块设计配料比：
水泥5%；生石灰20%；粉煤灰72%；石膏3%；铝粉膏6/万；外加剂：
0.4kg/m3.
四、按700kg/m3容重计算，分项单位成本计算方式如下：
1、水泥：360元/t则0.36元/kg；700kg×5%×0.36元/kg=12.6元
2、生石灰: 220元/t则0.22元/kg；700kg×20%×0.22元/kg=30.8元
3、粉煤灰: 120元/t则0.12元/kg；700kg×72%×0.12元/kg=60.48元
4、石膏: 240元/t则0.24元/kg；700kg×3%×0.24元/kg=5.04元
5、铝粉膏: 16000元/t则16元/kg；700kg×6/万×16元/kg=6.72元
6、外加剂:6000元/t则6元/kg；每立方需要0.4kg×6元/kg=2.4元
7、燃煤: 900元/t则0.9元/kg；每釜蒸成品28.8 m3需燃煤500kg
500kg×0.9元/kg÷28.8m3=15.6元
8、电费：总功率约235kw，正常使用70%为165kw，大量用电部分工作时
段为8h。
165kw×8h×2元/kwh=2640元，
日产170m3.2640元÷170m3=15.5元
9、人工工资：单班40人，80元/人，80元×40÷170 m3=18.8元
10、设备折旧：年产50000 m3按5年折旧，80%生产率
50000 m3×5年×80%=200000 m3
设备部分投资按260万元，260万元÷20万m3=13元
合计：180.94元/ m3
以上为成本的大约计算方法，请根据实际情况核定。
河南宇泰机械制造有限公司。
