粉末直接压片法
各种片剂的制备方法有什么特点

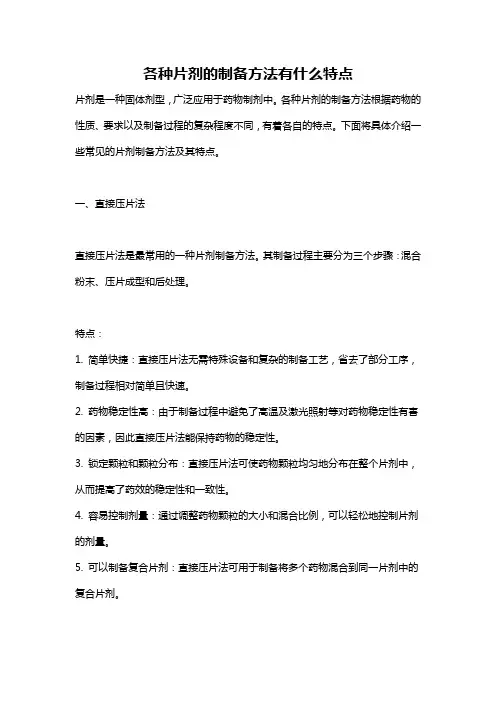

各种片剂的制备方法有什么特点片剂是一种固体剂型，广泛应用于药物制剂中。
各种片剂的制备方法根据药物的性质、要求以及制备过程的复杂程度不同，有着各自的特点。
下面将具体介绍一些常见的片剂制备方法及其特点。
一、直接压片法直接压片法是最常用的一种片剂制备方法。
其制备过程主要分为三个步骤：混合粉末、压片成型和后处理。
特点：1. 简单快捷：直接压片法无需特殊设备和复杂的制备工艺，省去了部分工序，制备过程相对简单且快速。
2. 药物稳定性高：由于制备过程中避免了高温及激光照射等对药物稳定性有害的因素，因此直接压片法能保持药物的稳定性。
3. 锁定颗粒和颗粒分布：直接压片法可使药物颗粒均匀地分布在整个片剂中，从而提高了药效的稳定性和一致性。
4. 容易控制剂量：通过调整药物颗粒的大小和混合比例，可以轻松地控制片剂的剂量。
5. 可以制备复合片剂：直接压片法可用于制备将多个药物混合到同一片剂中的复合片剂。
二、湿法制片法湿法制片法是通过将药物与一定量的溶剂进行混合，使药物成为可塑性较好的胶体混合物，然后采用压片机械将药物混合物压制成片剂。
特点：1. 药物溶解快速：在湿法制片法中，药物溶解于溶剂中，使药物能够迅速释放并发挥药效。
2. 适用范围广：湿法制片法适用于多种药物，无论是疏水性的还是亲水性的。
3. 能制备含高剂量药物的片剂：由于湿法制片法药物溶解度高，可以制备高剂量药物的片剂。
4. 可增加药物稳定性：湿法制片法中使用的溶剂通常具有高温杀菌和保湿效果，有助于提高药物的稳定性。
5. 需要专用设备：湿法制片法需要使用较为专门的设备，包括搅拌机、压片机等。
三、干法制片法干法制片法是将药物及辅料直接混合均匀后，利用物理或化学力作用使其具有一定的结合力，并通过压制成型制备片剂。
特点：1. 适用性广泛：干法制片法适用于多种药物，包括颗粒、粉末等多种形式的药物。
2. 节省时间和能源：干法制片法省去了水溶解过程，相对于湿法制片法，制备过程更加简洁、省时和省能源。
阿司匹林片剂粉末直接压片新工艺研究
参考内容
粉末直接压片工艺是一种先进的制药技术，具有广阔的应用前景。在制药、 营养品、化妆品等领域，粉末直接压片工艺已经成为一种重要的生产手段。本次 演示将介绍粉末直接压片工艺的应用范围、工艺流程、质量控制和市场前景，以 期为相关行业提供参考。
应用范围
粉末直接压片工艺在制药领域的应用已经非常广泛。例如，阿司匹林、维生 素C等药品的生产都需要使用粉末直接压片工艺。此外，粉末直接压片工艺在营 养品和化妆品领域也得到了广泛应用。例如，一些保健品和化妆品的成分需要使 用粉末直接压片工艺进行生产，以确保产品的质量和效果。
（2）直接压片：将 ASA干混粉倒入单冲压片机中，按预设的参数进行压片， 制备成片剂。
（3）质量检测：对制备的片剂进行质量检测，包括外观、重量、硬度、崩 解时间、溶出速率等指标。
4、优化直接压片工艺
通过单因素实验和正交实验，优化直接压片工艺参数，包括 ASA干混粉的粒 度、填充剂的种类和用量、润滑剂的种类和用量、压片压力等。
④压片压力：适当的压片压力可以保证片剂的硬度和崩解性能。优化后的直 接压片工艺参数如下：ASA干混粉粒度为200目，填充剂为微晶纤维素，填充量为 50%，润滑剂为硬脂酸镁，用量为1%，压片压力为10kN。
3、直接压片法制备阿司匹林片剂的质量检测采用优化后的直接压片工艺参 数制备阿司匹林片剂，并进行质量检测。结果表明，制备的片剂外观圆整、色泽 均匀，重量偏差在±5%以内，硬度适中，崩解时间符合要求（5min内），溶出速 率符合要求（80%以上）
持续增长。此外，随着新技术的不断涌现，粉末直接压片工艺将会与其他技 术结合，形成更加先进的生产体系，提高生产效率和质量水平。
结论
粉末直接压片工艺是一种重要的制药技术，具有广泛的应用前景。在制药、 营养品、化妆品等领域，粉末直接压片工艺已经成为一种重要的生产手段。本次 演示介绍了粉末直接压片工艺的应用范围、工艺流程、质量控制和市场前景。
粉末直接压片法

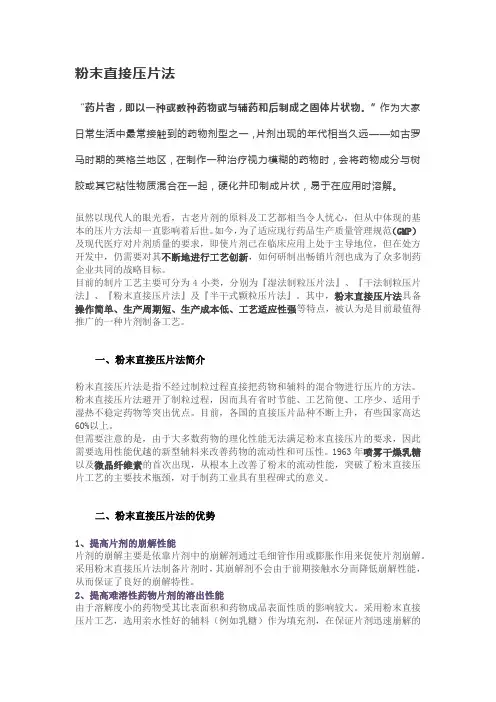

粉末直接压片法“药片者，即以一种或数种药物或与辅药和后制成之固体片状物。
”作为大家日常生活中最常接触到的药物剂型之一，片剂出现的年代相当久远——如古罗马时期的英格兰地区，在制作一种治疗视力模糊的药物时，会将药物成分与树胶或其它粘性物质混合在一起，硬化并印制成片状，易于在应用时溶解。
虽然以现代人的眼光看，古老片剂的原料及工艺都相当令人忧心，但从中体现的基本的压片方法却一直影响着后世。
如今，为了适应现行药品生产质量管理规范（GMP）及现代医疗对片剂质量的要求，即使片剂已在临床应用上处于主导地位，但在处方开发中，仍需要对其不断地进行工艺创新，如何研制出畅销片剂也成为了众多制药企业共同的战略目标。
目前的制片工艺主要可分为4小类，分别为『湿法制粒压片法』、『干法制粒压片法』、『粉末直接压片法』及『半干式颗粒压片法』。
其中，粉末直接压片法具备操作简单、生产周期短、生产成本低、工艺适应性强等特点，被认为是目前最值得推广的一种片剂制备工艺。
一、粉末直接压片法简介粉末直接压片法是指不经过制粒过程直接把药物和辅料的混合物进行压片的方法。
粉末直接压片法避开了制粒过程，因而具有省时节能、工艺简便、工序少、适用于湿热不稳定药物等突出优点。
目前，各国的直接压片品种不断上升，有些国家高达60%以上。
但需要注意的是，由于大多数药物的理化性能无法满足粉末直接压片的要求，因此需要选用性能优越的新型辅料来改善药物的流动性和可压性。
1963年喷雾干燥乳糖以及微晶纤维素的首次出现，从根本上改善了粉末的流动性能，突破了粉末直接压片工艺的主要技术瓶颈，对于制药工业具有里程碑式的意义。
二、粉末直接压片法的优势1、提高片剂的崩解性能片剂的崩解主要是依靠片剂中的崩解剂通过毛细管作用或膨胀作用来促使片剂崩解。
采用粉末直接压片法制备片剂时，其崩解剂不会由于前期接触水分而降低崩解性能，从而保证了良好的崩解特性。
2、提高难溶性药物片剂的溶出性能由于溶解度小的药物受其比表面积和药物成品表面性质的影响较大。
粉末压片实验步骤

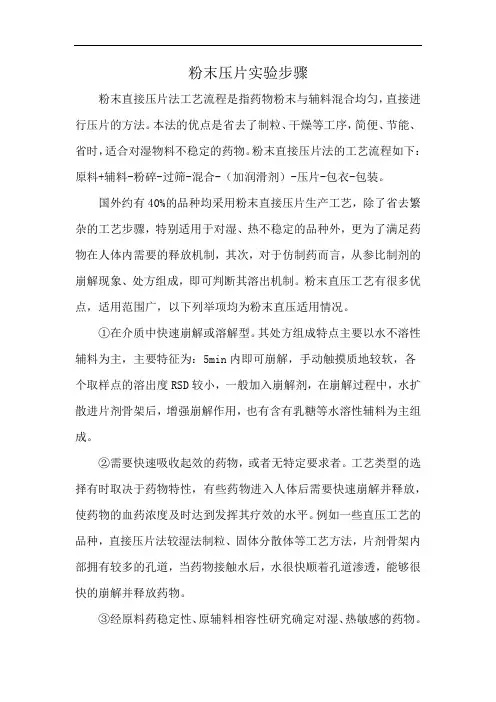

粉末压片实验步骤粉末直接压片法工艺流程是指药物粉末与辅料混合均匀，直接进行压片的方法。
本法的优点是省去了制粒、干燥等工序，简便、节能、省时，适合对湿物料不稳定的药物。
粉末直接压片法的工艺流程如下：原料+辅料-粉碎-过筛-混合-（加润滑剂）-压片-包衣-包装。
国外约有40%的品种均采用粉末直接压片生产工艺，除了省去繁杂的工艺步骤，特别适用于对湿、热不稳定的品种外，更为了满足药物在人体内需要的释放机制，其次，对于仿制药而言，从参比制剂的崩解现象、处方组成，即可判断其溶出机制。
粉末直压工艺有很多优点，适用范围广，以下列举项均为粉末直压适用情况。
①在介质中快速崩解或溶解型。
其处方组成特点主要以水不溶性辅料为主，主要特征为：5min内即可崩解，手动触摸质地较软，各个取样点的溶出度RSD较小，一般加入崩解剂，在崩解过程中，水扩散进片剂骨架后，增强崩解作用，也有含有乳糖等水溶性辅料为主组成。
②需要快速吸收起效的药物，或者无特定要求者。
工艺类型的选择有时取决于药物特性，有些药物进入人体后需要快速崩解并释放，使药物的血药浓度及时达到发挥其疗效的水平。
例如一些直压工艺的品种，直接压片法较湿法制粒、固体分散体等工艺方法，片剂骨架内部拥有较多的孔道，当药物接触水后，水很快顺着孔道渗透，能够很快的崩解并释放药物。
③经原料药稳定性、原辅料相容性研究确定对湿、热敏感的药物。
对于对湿热敏感的制剂，采用较为温和的工艺条件，可避免药物或辅料的降解，提高药品质量。
④仿制药而言，参比制剂研究指导产品开发的方向，参比制剂反向解析为粉末直压的药物。
为了保证与参比制剂质量和疗效的一致性，优先选择相同的工艺类型和工艺过程。
对于参比制剂显微镜下的崩解现象进行观察，包括显微观察、放大观察、直观观察，一般崩解为团状颗粒，为采取制粒工艺的药物。
崩解成细粉末，为未经制粒，此外还可通过放大显微镜观察药物横切面的粗糙程度、拉曼光谱成像分析等手段进一步佐证工艺类型。
结晶直接压片法

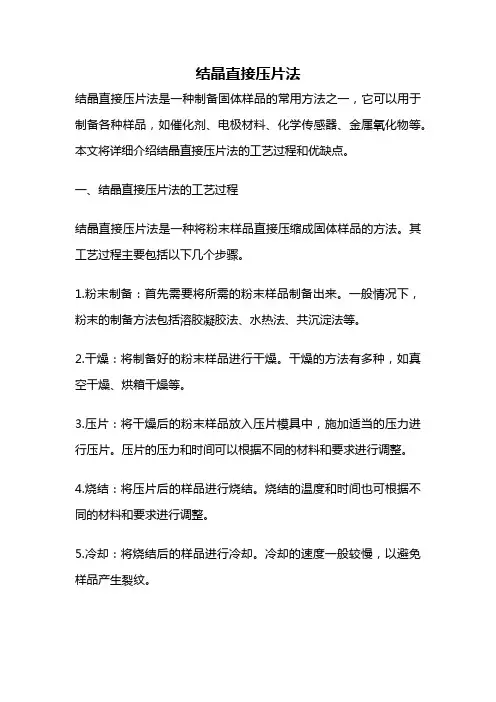

结晶直接压片法结晶直接压片法是一种制备固体样品的常用方法之一，它可以用于制备各种样品，如催化剂、电极材料、化学传感器、金属氧化物等。
本文将详细介绍结晶直接压片法的工艺过程和优缺点。
一、结晶直接压片法的工艺过程结晶直接压片法是一种将粉末样品直接压缩成固体样品的方法。
其工艺过程主要包括以下几个步骤。
1.粉末制备：首先需要将所需的粉末样品制备出来。
一般情况下，粉末的制备方法包括溶胶凝胶法、水热法、共沉淀法等。
2.干燥：将制备好的粉末样品进行干燥。
干燥的方法有多种，如真空干燥、烘箱干燥等。
3.压片：将干燥后的粉末样品放入压片模具中，施加适当的压力进行压片。
压片的压力和时间可以根据不同的材料和要求进行调整。
4.烧结：将压片后的样品进行烧结。
烧结的温度和时间也可根据不同的材料和要求进行调整。
5.冷却：将烧结后的样品进行冷却。
冷却的速度一般较慢，以避免样品产生裂纹。
结晶直接压片法具有以下优点：1.制备简单：结晶直接压片法的制备过程比较简单，不需要复杂的设备和操作技术。
2.制备成本低：结晶直接压片法的制备成本比较低，适合大规模生产。
3.制备速度快：结晶直接压片法的制备速度比较快，可以在较短的时间内制备出大量的样品。
结晶直接压片法也存在以下缺点：1.样品质量不稳定：由于结晶直接压片法制备的样品质量和压力、温度等因素有关，因此在制备过程中容易出现质量不稳定的情况。
2.样品形状不规则：由于结晶直接压片法制备的样品是通过压缩粉末样品而成，因此样品的形状往往不规则，难以控制。
3.样品密度不均匀：由于结晶直接压片法制备的样品密度受到多种因素的影响，因此样品的密度往往不均匀，难以控制。
三、结晶直接压片法的应用领域结晶直接压片法可以用于制备各种固体样品，如催化剂、电极材料、化学传感器、金属氧化物等。
在催化剂数字化时代，结晶直接压片法也在催化剂领域得到了广泛应用。
由于结晶直接压片法制备的样品质量较稳定，研究人员可以更加准确地控制催化剂的性质，从而提高催化剂的催化效率。
粉末直接压片法概述及其应用思考

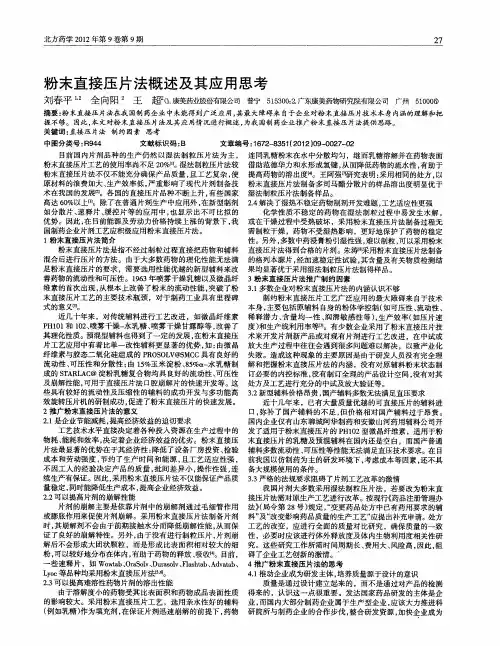

北方药学 ２ １用思考
刘： １ 舂平 ， ２ 全向阳 王 矗 １ 药 股 有 公司 普宁 ５５ ０ 广东 药 究院 公 广州 ５ ０＠ （康美 业 份 限 ． １３ ； 康美 物研 有限 司 ０ｚ １ ０ ０
粉末直接压片法
粉末直接压⽚法
粉末直接压⽚法主要适⽤于对湿热不稳定的药物，同时对药物及辅料要求较⾼。
辅料要具有良好的流动性、可压性，药物要有适宜的粒度和结晶形态。
1）辅料的选择
⼀般⽤于粉末直接压⽚的辅料应⾸先有良好的流动性和可压性；其次对空⽓、湿、热稳定；第三能与主药配伍，不影响主药的稳定性和⽣物利⽤度。
⽬前应⽤于粉末直接压⽚的辅料主要有微晶纤维素、乳糖、⽢露醇、磷酸氢钙⼆⽔合物、蔗糖、淀粉、甲壳胺、预胶化淀粉、交联聚维酮、微粉硅胶等。
辅料的种类：
填充剂：微晶纤维素、乳糖
粘合剂：预胶化淀粉、交联聚维酮和微晶纤维素
崩解剂：交联聚维酮、羧甲基淀粉钠、淀粉和微晶纤维素
润滑剂：微粉硅胶和硬脂酸镁
2）⼯艺处⽅
粉末直接压⽚法的⼯艺⽐较简单，对原辅料、设备要求较⾼，设备⼀般采⽤强化饲料加料，降低⽚重差异。
但对于⼩剂量的品种，含量均匀度较难控制。
⼀般控制含量均匀度的⽅法，可采⽤主药与崩解剂、助流剂按等量递加法混匀，然后与适量填充剂⽤球磨机粉碎混匀，然后再与其余辅料混匀。
处⽅中填充剂⼀般采⽤乳糖、重质微晶纤维素、预胶化淀粉。
这些辅料粒度较⼤，⼀般不粉碎，直接混匀压⽚。
助流剂⼀般添加1%微粉硅胶和1%硬脂酸镁。
粉末直接压片的应用和注意事项
粉末直接压片的应用和注意事项一、粉末直接压片的应用1.制药领域：粉末直接压片是药品制剂的重要工艺之一、通过将药品原料粉末直接压片，可以制成片剂、片剂包衣、胶囊等药品制剂，方便患者服用。
2.化工领域：粉末直接压片在化工领域中应用广泛。
通过压制粉末原料，可以制作成各种化工产品，如颗粒肥料、石油颗粒、固体燃料等。
3.材料科学领域：粉末直接压片可以制备各种材料，如金属材料、陶瓷材料、聚合物材料等。
这种方法可以简单快捷地制备出具有特定形状和性能的材料。
二、粉末直接压片的注意事项1.粉末材料的选择：粉末直接压片的关键是选择适合的粉末材料。
粉末材料应具有适当的流动性和可塑性，能够在受力下形成一定的结构。
2.粉末的颗粒大小：粉末颗粒的大小对于直接压片的成形效果有很大影响。
颗粒太小会导致流动性差，颗粒太大则会影响成形质量。
因此，需要对粉末颗粒进行筛选和分类，选择合适大小的颗粒。
3.润滑剂的添加：为了保证粉末颗粒的流动性和可塑性，可以向粉末中添加一定比例的润滑剂。
润滑剂可以减少摩擦力，促进颗粒之间的流动，提高压片的成形性能。
4.压片机的选择和调整：粉末直接压片需要使用专门的压片设备。
选择合适的压片机，并根据材料的性质和要求进行压片参数的调整，如压力、速度和时间等。
不同材料可能需要不同的压片参数，需要根据实际情况进行调整。
5.保证良好的均匀性：在进行粉末直接压片时，需要保证材料粉末的均匀性。
可以通过充分搅拌和混合材料来提高粉末的均匀性，确保每个压块的成形质量一致。
6.控制湿度和温度：湿度和温度对粉末直接压片的成形效果也有较大影响。
湿度过高会导致粉末吸湿变软，影响成形质量；温度过高则会导致粉末熔化或发生化学反应。
因此，需要控制好湿度和温度，选择合适的环境条件进行压片。
7.合理的压片顺序：在进行粉末直接压片时，需要合理安排压片的顺序。
通常先进行初次压制，然后进行再次压制和最终压制，以保证压片的密实度和成形质量。
总之，粉末直接压片是一种灵活、高效的制备技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
粉末直接压片法粉末直接压片法就是指不经过制粒过程直接把药物与辅料得混合物进行压片得方法。
其工艺流程如下:药物+辅料→粉碎→过筛→混合→(加润滑剂)混合→压片粉末直接压片法避开了制粒过程,因而能省时节能、工艺简便、工序少、适用于湿热不稳定得药物等突出优点,但也存在粉末流动性差、片重差异大,粉末压片容易造成裂片等弱点,致使该工艺得应用受到了一定得限制。
目前广泛应用于粉末直接压片得辅料有:微晶纤维素、无水乳糖、可压性淀粉及聚维酮(PVP-K90D、PVP-K90M)等。
粉末直接药片法还需要有优良得助流剂,常用得有微粉硅胶等。
这些辅料得特点就是流动性、压缩成型性好。
粉末直接压片得应用方法及其注意事项由于粉末直接压片具有较明显得优点,如工艺过程比较简单,不必制粒、干燥,产品崩解或溶出快,成品质量稳定,在国外约有40％得片剂品种已采用这种工艺生产。
一、应用1、用于遇湿、热易变色、分解得药物许多药物对湿、热不稳定,如头孢克肟遇湿、热易发生变色,效价降低;维生素C具有还原性,易被空气氧化,以致颜色变黄、含量下降,特别就是受水分、温度、金属离子等影响时,更易造成药品变质;氨茶碱遇湿、热均易分解、变色,放出强烈氨臭;利福平对湿、热也不稳定,含量下降,溶出度不合格;维生素B1、B2、B6等对湿、热、金属离子均不稳定。
这些药物若采用常规湿法制粒,因在生产过程中,药物与黏合剂中得溶剂接触,并经高温干燥,必会对产品质量有影响。
而采用粉末直接压片工艺,所制得得片剂片面光滑,无裂片与粘冲,片重差异小,崩解时限短,经加速实验、留样观察,片剂各项质量指标均无变化。
2、用于酯类、酰胺类等易水解药物因盐酸甲氯芬酯极易水解,采用常规得湿法制粒工艺,因生产过程中加入黏合剂,含有水分,在干燥得高温条件下,药物分解加快,从而影响药品得质量,不仅降低了药物得含量,而且增加了降解产物,使疗效降低,副作用增加。
而采用粉末直接压片工艺生产,避免了与水得接触,同时可选用引湿性小得辅料,进一步保证药物在贮藏期间得稳定性。
3、用于溶解度较小或疏水性得药物溶解度小得药物得溶出度受其比表面积与药物成品表面性质得影响较大,通过药剂学方法,选用亲水性辅料,经粉末直接压片后,药品崩解后药物直接从粉末中释放出来,分散度增大,溶出加快,相对生物利用度提高。
4、用于低熔点及产生共熔得复方药物环扁桃酯得熔点为50℃～62℃,常规湿法制粒可造成药物熔化而影响质量;盐酸麻黄素与盐酸苯海拉明得复方制剂,湿法制粒干燥时两者可产生共熔,不易烘干。
而采用粉末直接压片工艺,可有效解决以上问题。
二、注意事项1、药物与辅料得性质要相近进行粉末直接压片时,药物与辅料得堆密度、粒度及粒度分布等物理性质要相近,以利于混合均匀,尤其就是规格较小、需测定含量均匀度得药物,必须慎重选择各种辅料。
2、不溶性润滑剂须最后加入用于粉末直接压片得不溶性润滑剂一定要最后加入,即先将原料与其它辅料混合均匀后,再加入不溶性润滑剂,并且要控制好混合时间,否则会严重影响崩解或溶出。
另外,以预胶化淀粉、微晶纤维素等为辅料时,硬脂酸镁得用量如果较多且混合时间较长,片剂有软化现象,所以一般用量应在0、75％以下,而且要对混合时间、转速及强度进行验证。
3、混合后要进行含量测定与常规湿法制粒得生产工艺一样,进行粉末直接压片得各原辅料混合后要进行含量测定,以确保中间产品与成品得质量符合规定标准。
4、小试后须进行充分得试验放大一般情况下,用粉末直接压片工艺压制得不合格片剂不宜返工。
因为返工须将片剂重新粉碎,粉碎后物料得可压性会显着降低,以致不适于进行直接压片。
所以,从小试至大生产,必须进行中试,并经过充分得验证,且中试应采用与以后大生产相同类型得设备,以使确定得参数对大生产有指导作用。
5、微晶纤维素得使用。
片剂硬度与脆碎度不合格时,可以加入微晶纤维素,其用量可高达65％;还可以采用先压成大片,然后破碎成颗粒,再行压片得方法,可得到满意得结果。
6、及时处理压片中得异常情况。
在压片过程中,应按标准操作程序及时取样,观察片剂得外观及测定片重差异、硬度、脆碎度、崩解时间、片厚等质量指标,并观察设备运行情况,出现异常情况应及时报告并采取应急措施,详细记录异常现象与处理结果,进行详细得分析,以确保产品质量。
随着国外新型药用辅料得引入,国内药用辅料新品种得不断开发、上市,压片设备得不断更新、改进、完善,粉末直接压片法在国内得应用必将逐渐增加。
当前,虽然我国得片剂生产仍以湿颗粒压片应用最为广泛,但就是粉末直接压片技术在国内外医药企业中得应用正在渐渐受到关注。
日前,在由中国中医药研究促进会于上海举办得“第三届全国药用新辅料与中药制剂新技术应用研讨会”上,记者就粉末直接压片技术得特点、优势,以及该技术在应用方面需要解决得关键问题,与德国MEGGLE 集团公司得技术经理周鹏进行了交流。
■显著降低生产成本目前,片剂得制备工艺主要有湿法制粒压片、干法制粒压片、粉末直接压片与冻干法制片等几种方法。
粉末直接压片就是将药物得粉末与适宜得辅料分别过筛并混合后,不经过制颗粒(湿颗粒或干颗粒)而直接压制成片。
由于其工艺过程简单,不必制粒、干燥,节能省时,保护药物稳定性,提高药物溶出度,以及工业自动化程度高等,正越来越多地被各国得医药企业所采用。
有关资料显示,在国外约有40％得片剂品种已采用这种工艺生产。
据周鹏介绍,相对于传统得湿法制粒而言,粉末直接压片技术最为明显得优势在于其经济性。
在传统得湿法制粒中,要考虑黏合剂加入量、颗粒干燥时间、醇制粒过筛时间等因素,生产需要得机器数量多、空间大,且由于有些因素需要依赖经验判断,因此可能造成产品质量不稳定,批次间差异大等。
而直接压片技术最显著得优势就是其降低了设备与运作得成本:其生产工艺简单,无需制粒、过筛、干燥、整粒及中间抽样检测等工序,减少了相应得设备厂房投资以及检验成本与劳动强度,节约时间与能源,且不因工人得经验决定产品得质量,使最终产品质量稳定,批次间差异小,可操作性强,连续生产有保证,尤其适合GMP要求得生产管理。
■大大提高崩解性与溶出度采用粉末直接压片技术生产得片剂具有良好得崩解性能与优异得分散均匀度,因此,目前该技术在一些速释、速崩片中应用较为广泛,国内口崩片得生产已逐渐采用粉末直接压片技术。
粉末直接压片技术为什么能够提高片剂得崩解性？周鹏解释说,片剂得崩解主要依靠片剂中得崩解剂通过毛细管作用或膨胀作用促使片剂崩解。
采用粉末直接压片工艺制备得片剂,其崩解剂不同于湿法制粒中得崩解剂,不会由于前期接触水分而降低崩解性能,从而保证了良好得崩解特性。
另外,由于没有进行颗粒压片,片剂崩解后不会形成大团状颗粒,而就是形成比表面积相对较大得细粉,可以较好地分布在体内,提高片剂得分散均匀度,有助于药物得释放、吸收。
研究表明,该技术可以保证药片在不到30秒内崩解完全,目前已有许多分散片得制备采用了粉末直接压片技术。
粉末直接压片技术还有助于提高溶解度小得药物得溶出度。
由于这类药物受其比表面积与药物成品表面性质得影响较大,通过药剂学方法,选用亲水性辅料,经直接压片后,药品崩解后药物直接从粉末中释放出来,分散度增大,溶出加快,相对生物利用度提高。
周鹏介绍说,采用粉末直接压片技术,选用亲水性好得辅料(例如乳糖)作为填充剂,从而在保证片剂迅速崩解得前提下,药物连同乳糖粉末在水中分散均匀,继而乳糖溶解并在药物表面借助范德华力与水形成氢键,从而降低药物得疏水性,有助于提高药物得溶出度。
例如,采用湿法制粒生产得炎痛喜康片60分钟仅溶出52％,而采用粉末直接压片生产得片剂60分钟溶出度可达到90％。
■工艺适应性更强与湿法制粒相比,粉末直接压片技术得优势还在于它避免了加热与水分得影响。
据周鹏介绍,在实际生产中,会遇到某些化学性质不稳定得药物,如易水解得酯类、酰胺类药物,易氧化得酚羟基类药物、维生素C、维生素E等;在湿法制粒中,很多遇热、遇光不稳定得药物在生产过程中会发生水解反应,或在颗粒干燥过程中受热破坏,或由于工艺复杂造成药物见光分解等。
对于这些问题,可考虑采用直接压片工艺加以解决。
由于粉末直接压片工艺简单,无需制粒、干燥,从而可有效地保护主药得稳定性,避免其因为湿法制粒造成得各种不稳定因素,从而保证产品得质量。
在实际生产中,一些熔点较低(60℃左右或低于60℃)得药物,如α－硫辛酸(熔点为60℃),制粒后干燥时由于主药受热融化而造成颗粒很难干燥,从而影响生产;复方制剂百喘朋片中得盐酸麻黄碱与盐酸苯海拉明制得得颗粒在干燥时由于存在低共熔现象,不易烘干。
采用粉末直接压片技术可以解决此类问题。
另外,一些遇水黏性增强、不易制粒或就是引湿性强而不宜长时间在空气中露置得药物,例如多数得中药浸膏,可以采用粉末直接压片技术,避免黏性强与引湿大带来得不利因素,从而得到合格得片剂。
■“组合加工”改善辅料性质周鹏提示,直接压片不同于湿法制粒压片得一个很大差别在于其要求用于压片得物料就是粉末状得细粉,物料可压性与流动性得好坏,将决定最终产品得质量。
由于大多数药物粉末得流动性与可压性都不能满足直接压片得要求,所以选用性能优越得辅料来增加药物得流动性等就就是一个最直接有效得方法。
在直接压片中对辅料得正确选择比湿法制粒更为严格。
但就是,目前,还没有一种传统得辅料兼具直接压片所要求得良好得流动性与优异得压缩性、黏合性,高度得附着性,以及对润滑剂得低敏感度。
常规得淀粉、糊精、糖粉得流动性与可压性都相对较差。
所以,开发适用于粉末直接压片技术得辅料就是一个新课题。
满足上述要求得辅料可通过“组合加工”得方法得到。
据周鹏介绍,由一种易碎得一水乳糖与一种可塑物质(粉末纤维素、微晶纤维素、淀粉)两种成分组成得复合物,如喷雾干燥乳糖(Flowlac-100)、改良乳糖(Tablettose系列)、喷雾干燥乳糖－纤维素预混物(Cellactose),只需要简单得物理混合,并结合主药得性质,进行适当得处方调整,就可满足可压性与流动性(可加入助流剂)得要求,使粉末直接压片变得更为简便。
使用这种“组合加工”得产物与分别单独使用上述两种成分得简单混合物相比,更能提高片剂得硬度。
■压片设备需进一步完善目前,直接压片设备正在不断更新与完善。
周鹏说,企业通过改进饲粉装置、除尘装置,完善预压机构,有助于保证整个直接压片过程得顺利进行。
细粉末得流动性不如颗粒得好,容易在饲粉器中出现空洞或流动时快时慢,造成片重差异,而采用振荡饲粉或强制饲粉装置可以使粉末均匀流入模孔;由于粉末中存在得空气比颗粒中得多,压片时容易产生顶裂,而降低压片速度,或经二次压缩,即第一次为初步压缩,第二次为最终压成药片可解决这一问题,且由于增加了压缩时间,因而利于排出粉末中得空气,减少裂片现象,增加片剂得硬度;另外,因粉末具有飞扬性,在粉末直接压片时,会产生较多得粉尘,有时出现漏粉现象,所以压片机应具备自动密闭加料装置、较好得除尘装置与刮粉器与转台间得严密接合。
