3.6带电粒子在匀强磁场中的运动(第3课时)
第三章
磁场
带电粒子在匀强磁场中的运动
带电粒子垂直射入匀强磁场做匀速圆周运动 洛伦兹力提供向心力 1)圆半径r mv
v2 qvBT
周期T跟圆半径r和速率v均无关.
2p r T= v
2pm T= qB
加速器
问题1：用什么方法可以加速带电粒子?
利用加速电场可以加速带电粒子
2
2
2
q B D 问题7：E K = 8m
2
2
2
D越大，EK越大，是不是只要D不断增大， EK 就可以无限制增大呢?
实际并非如此．例如：用这种经典的回旋加速 器来加速粒子，最高能量只能达到20MeV．这 是因为当粒子的速率大到接近光速时，按照相 对论原理，粒子的质量将随速率增大而明显地 增加，从而使粒子的回旋周期也随之变化，这 就破坏了加速器的同步条件．
根据下图，说一说为使带电粒子不断得到 加速，提供的电压应符合怎样的要求？
交变电压的周期TE = 粒子在磁场中运动的周期TB
问题4：回旋加速器加速的带电粒子的 最终能量由哪些因素决定?
观点1：认为电场是用来加速的，磁场是用来回 旋的，最终的能量应与磁场无关。应与电场有关， 加速电压越高，粒子最终能量越高。对吗？
入射角1500时
5 2pm 5mp t= = 6 qB 3qB
粒子在磁场中做圆周运动的对称规律1： 从同一直线边界射入的粒子，从同一边界射出时， 速度与边界的夹角相等。
课堂练习 长为L的水平极板间,有垂直纸面向内的匀强磁 场,如图所示,磁场强度为B,板间距离也为L, 板不带电,现有质量为m,电量为q的带正电粒 子(不计重力),从左边极板间中点处垂直磁场 以速度v平行极板射入磁场,
粒子在磁场中做圆周运动的对称规律2
问题1：粒子被加速后，运动速率和运动 半径都会增加，它的运动周期会增加吗?
2pm T = 与v、r无关 qB T不变
问题2：在回旋加速器中，如果两个D型盒 不是分别接在高频交流电源的两极上，而 是接在直流的两极上，那么带电粒子能否 被加速？请在图中画出粒子的运动轨迹。
?
问题3：要使粒子每次经过电场都被加速， 应在电极上加一个 电压。 交变
欲使粒子打在极板上, 则粒子入射速度v应满足 什么条件?
L L
+q m
v
B
课堂练习 如图所示，在半径为r的圆形区域内，有一个匀强 磁场，一带电粒子以速度v0从M点沿半径方向射 入磁场区，并由N点射出，O点为圆心， ∠MON=120°，求粒子在磁场区的偏转半径R及 在磁场区中的运动时间。（粒子重力不计） 在圆形磁场区域内，沿 径向射入的粒子，必沿 径向射出
为了获得更高能量的带电粒子，人 们又继续寻找新的途径．例如，设 法使交变电源的变化周期始终与粒 子的回旋周期保持一致，于是就出 现了同步回旋加速器．除此之外， 人们还设计制造出多种其它的新型 加速器．目前世界上最大的加速器 已能使质子达到10000亿eV(106MeV) 以上的能量．
美国费米实验室加速器
1932年,美国物理学家劳仑斯发明了回旋加 速器，从而使人类在获得具有较高能量的 粒子方面迈进了一大步．为此，劳仑斯荣 获了诺贝尔物理学奖．
三、回旋加速器
1、结构：
① 两个D形盒及两个大磁极 ② D形盒间的窄缝 ③ 高频交流电
2、原理
用磁场控制轨道、用电场进行加速
交变电压：保证带电粒子每次 经过窄缝时都被加速。
D
V=？
mv D = qB 2
qBD v= 2m
U
问题6：已知D形盒的直径为D，匀强磁场的磁感 应强度为B，交变电压的电压为U， 求:(1)从出口射出时，粒子的动能Ek=? (2)要增大粒子的最大动能可采取哪些措施?
B
mv D = qB 2
1 2 E K = mv 2
D
V=？
U
q B D EK = 8m
+ + + +
1 2 qU = mv 2
U
问题2：要使一个带正电粒子获得更大的 速度(能量)? 采用多个电场,使带电粒子多级加速
采用上图进行多级加速,真的可行 吗?有什么问题?如何改进?
改进办法：采用静电屏蔽 可以用金属圆筒代替原来的极板．这样，既可 以在金属圆筒的间隙处形成加速电场，又使得 圆筒内部的场强为零，从而消除了减速电场的 不利影响．
观点2： ∵运动半径最大Rm=mVm/qB,得 Vm=qBRm/m ∴半径最大时，速度也应最大。 ∴带电粒子的运动最大半径等于D形盒的 半径时，粒子的速度达到最大。对吗？
问题5：已知D形盒的直径为D，匀强磁场 的磁感应强度为B，交变电压的电压为U， 求：从出口射出时，粒子的速度v=?
B
解： 当粒子从D形盒出口飞出时， 粒子的运动半径=D形盒的半径
2m v S = 2R = qB
a
v
P
b
对称规律：
如图，虚线上方存在无穷大的磁场，一带正电的粒子 质量m、电量q、若它以速度v沿与虚线成30°、60°、 90 ° 、120°、150° 、180°角分别射入，请你作出 上述几种情况下粒子的轨迹、并求其在磁场中运动的 时间。
入射角300时
1 2pm pm t= = 6 qB 3qB
直线加速器
筒间加速
多级直线加速器应具备的条件： ①利用电场加速带电粒子； ②通过多级加速获得高能粒子； ③将加速电场以外的区域静电屏蔽； ④采用交变电源提供加速电压； ⑤电场交替变化与带电粒子运动应满足同步条件．
筒内静电屏蔽
斯 坦 福 大 学 的 加 速 器
直线加速器占地太大，能不能让它小一点
三、回旋加速器
B
2v/BL
M P
L
0
N
课堂练习 如图所示,一带正电粒子质量为m,带电量为q, 从隔板ab上一个小孔P处与隔板成45°角垂直 于磁感线射入磁感应强度为B的匀强磁场区,粒 子初速度大小为v,则 (1)粒子经过多长时间再次到达隔板？ (2)到达点与P点相距多远？(不计粒子的重力)
T pm t= = 4 2qB
课堂练习 如图所示,一束电子(电量为e)以速度V垂直射入
磁感应强度为B、宽度为d的匀强磁场,穿透磁
场时的速度与电子原来的入射方向的夹角为300.
求:
(1)电子的质量m e v
θ
(2)电子在磁场中的运动时间t
qBd m= 2v 30 pd t= T= 360 12 v
B d
例题
图中MN表示真空中垂直于纸面的平板,它的一 侧有匀强磁场,磁场方向垂直于纸面向里,磁感应强 度大小为B.一带电粒子从平板上的狭缝O处以垂直 于平板上的初速度v射入磁场区域,最后到达平板上 的P点,已知B、v以及P到O的距离L,不计重力,求此 粒子的电荷量q与质量m之比q/m.
匀速 加速
进一步改进： 为了简化装置，我们可用一个公用 电源来提供各级的加速电压．
如果我们要加速一带正电的粒子,若电源的 极性保持恒定（始终为A正B负）,你认为 这个粒子能够“一路顺风”,不断加速吗?
为了实现带电粒子的多级加 速，应该采用交变电源，使粒子 进入每一级都能继续加速。并且 电源极性的变化还必须与粒子的 运动配合默契，步调一致，即要 满足同步条件。
磁场
带电粒子在匀强磁场中的运动
带电粒子垂直射入匀强磁场做匀速圆周运动 洛伦兹力提供向心力 1)圆半径r mv
v2 qvBT
周期T跟圆半径r和速率v均无关.
2p r T= v
2pm T= qB
加速器
问题1：用什么方法可以加速带电粒子?
利用加速电场可以加速带电粒子
2
2
2
q B D 问题7：E K = 8m
2
2
2
D越大，EK越大，是不是只要D不断增大， EK 就可以无限制增大呢?
实际并非如此．例如：用这种经典的回旋加速 器来加速粒子，最高能量只能达到20MeV．这 是因为当粒子的速率大到接近光速时，按照相 对论原理，粒子的质量将随速率增大而明显地 增加，从而使粒子的回旋周期也随之变化，这 就破坏了加速器的同步条件．
根据下图，说一说为使带电粒子不断得到 加速，提供的电压应符合怎样的要求？
交变电压的周期TE = 粒子在磁场中运动的周期TB
问题4：回旋加速器加速的带电粒子的 最终能量由哪些因素决定?
观点1：认为电场是用来加速的，磁场是用来回 旋的，最终的能量应与磁场无关。应与电场有关， 加速电压越高，粒子最终能量越高。对吗？
入射角1500时
5 2pm 5mp t= = 6 qB 3qB
粒子在磁场中做圆周运动的对称规律1： 从同一直线边界射入的粒子，从同一边界射出时， 速度与边界的夹角相等。
课堂练习 长为L的水平极板间,有垂直纸面向内的匀强磁 场,如图所示,磁场强度为B,板间距离也为L, 板不带电,现有质量为m,电量为q的带正电粒 子(不计重力),从左边极板间中点处垂直磁场 以速度v平行极板射入磁场,
粒子在磁场中做圆周运动的对称规律2
问题1：粒子被加速后，运动速率和运动 半径都会增加，它的运动周期会增加吗?
2pm T = 与v、r无关 qB T不变
问题2：在回旋加速器中，如果两个D型盒 不是分别接在高频交流电源的两极上，而 是接在直流的两极上，那么带电粒子能否 被加速？请在图中画出粒子的运动轨迹。
?
问题3：要使粒子每次经过电场都被加速， 应在电极上加一个 电压。 交变
欲使粒子打在极板上, 则粒子入射速度v应满足 什么条件?
L L
+q m
v
B
课堂练习 如图所示，在半径为r的圆形区域内，有一个匀强 磁场，一带电粒子以速度v0从M点沿半径方向射 入磁场区，并由N点射出，O点为圆心， ∠MON=120°，求粒子在磁场区的偏转半径R及 在磁场区中的运动时间。（粒子重力不计） 在圆形磁场区域内，沿 径向射入的粒子，必沿 径向射出
为了获得更高能量的带电粒子，人 们又继续寻找新的途径．例如，设 法使交变电源的变化周期始终与粒 子的回旋周期保持一致，于是就出 现了同步回旋加速器．除此之外， 人们还设计制造出多种其它的新型 加速器．目前世界上最大的加速器 已能使质子达到10000亿eV(106MeV) 以上的能量．
美国费米实验室加速器
1932年,美国物理学家劳仑斯发明了回旋加 速器，从而使人类在获得具有较高能量的 粒子方面迈进了一大步．为此，劳仑斯荣 获了诺贝尔物理学奖．
三、回旋加速器
1、结构：
① 两个D形盒及两个大磁极 ② D形盒间的窄缝 ③ 高频交流电
2、原理
用磁场控制轨道、用电场进行加速
交变电压：保证带电粒子每次 经过窄缝时都被加速。
D
V=？
mv D = qB 2
qBD v= 2m
U
问题6：已知D形盒的直径为D，匀强磁场的磁感 应强度为B，交变电压的电压为U， 求:(1)从出口射出时，粒子的动能Ek=? (2)要增大粒子的最大动能可采取哪些措施?
B
mv D = qB 2
1 2 E K = mv 2
D
V=？
U
q B D EK = 8m
+ + + +
1 2 qU = mv 2
U
问题2：要使一个带正电粒子获得更大的 速度(能量)? 采用多个电场,使带电粒子多级加速
采用上图进行多级加速,真的可行 吗?有什么问题?如何改进?
改进办法：采用静电屏蔽 可以用金属圆筒代替原来的极板．这样，既可 以在金属圆筒的间隙处形成加速电场，又使得 圆筒内部的场强为零，从而消除了减速电场的 不利影响．
观点2： ∵运动半径最大Rm=mVm/qB,得 Vm=qBRm/m ∴半径最大时，速度也应最大。 ∴带电粒子的运动最大半径等于D形盒的 半径时，粒子的速度达到最大。对吗？
问题5：已知D形盒的直径为D，匀强磁场 的磁感应强度为B，交变电压的电压为U， 求：从出口射出时，粒子的速度v=?
B
解： 当粒子从D形盒出口飞出时， 粒子的运动半径=D形盒的半径
2m v S = 2R = qB
a
v
P
b
对称规律：
如图，虚线上方存在无穷大的磁场，一带正电的粒子 质量m、电量q、若它以速度v沿与虚线成30°、60°、 90 ° 、120°、150° 、180°角分别射入，请你作出 上述几种情况下粒子的轨迹、并求其在磁场中运动的 时间。
入射角300时
1 2pm pm t= = 6 qB 3qB
直线加速器
筒间加速
多级直线加速器应具备的条件： ①利用电场加速带电粒子； ②通过多级加速获得高能粒子； ③将加速电场以外的区域静电屏蔽； ④采用交变电源提供加速电压； ⑤电场交替变化与带电粒子运动应满足同步条件．
筒内静电屏蔽
斯 坦 福 大 学 的 加 速 器
直线加速器占地太大，能不能让它小一点
三、回旋加速器
B
2v/BL
M P
L
0
N
课堂练习 如图所示,一带正电粒子质量为m,带电量为q, 从隔板ab上一个小孔P处与隔板成45°角垂直 于磁感线射入磁感应强度为B的匀强磁场区,粒 子初速度大小为v,则 (1)粒子经过多长时间再次到达隔板？ (2)到达点与P点相距多远？(不计粒子的重力)
T pm t= = 4 2qB
课堂练习 如图所示,一束电子(电量为e)以速度V垂直射入
磁感应强度为B、宽度为d的匀强磁场,穿透磁
场时的速度与电子原来的入射方向的夹角为300.
求:
(1)电子的质量m e v
θ
(2)电子在磁场中的运动时间t
qBd m= 2v 30 pd t= T= 360 12 v
B d
例题
图中MN表示真空中垂直于纸面的平板,它的一 侧有匀强磁场,磁场方向垂直于纸面向里,磁感应强 度大小为B.一带电粒子从平板上的狭缝O处以垂直 于平板上的初速度v射入磁场区域,最后到达平板上 的P点,已知B、v以及P到O的距离L,不计重力,求此 粒子的电荷量q与质量m之比q/m.
匀速 加速
进一步改进： 为了简化装置，我们可用一个公用 电源来提供各级的加速电压．
如果我们要加速一带正电的粒子,若电源的 极性保持恒定（始终为A正B负）,你认为 这个粒子能够“一路顺风”,不断加速吗?
为了实现带电粒子的多级加 速，应该采用交变电源，使粒子 进入每一级都能继续加速。并且 电源极性的变化还必须与粒子的 运动配合默契，步调一致，即要 满足同步条件。
合集下载
3.6《带电粒子在匀强磁场中的运动》ppt课件物理课件PPT

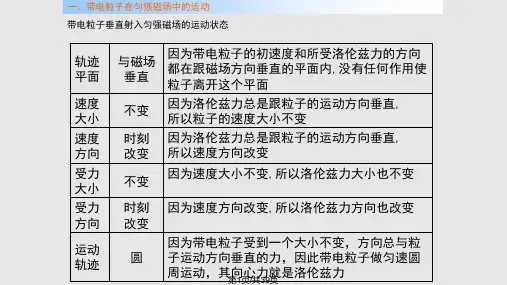

问题2：带电粒子垂直射入匀强磁场的运 动状态？ （重力不计）
（1）v ⊥ B 时 ，洛伦兹力的方向与速度方
向
垂直
（2）带电粒子仅在洛伦兹力的作用下，粒 子的速率变化么？能量呢？
（3）洛伦兹力如何变化？
（4）从上面的分析，你认为垂直于匀强磁 场方向射入的带电粒子，在匀强磁场中的 运动状态如何？
理论推导
16.三十岁之前努力犯错，拼命尝试，三十岁之后开始靠岸，学着靠谱。有些事年轻的时候不做，就真的没有机会再去做了。不要怕失败和跌倒了重新再来，只怕把一些期望一直埋在心里，最后 变成了内心时常叨扰的痛。
13.世上没有绝望的处境，只有对处境绝望的人。 32.愿你像那石灰，别人越是浇你冷水，你越是沸腾。 11.成功是分两半的，一半在上帝手中，那是宿命；另一半在自己手中，那是拼命。 54.总有些事放不下，让人忘了时间。总有些事必须放下，因为还有明天。 33.当你再也没有什么可以失去的时候，就是你开始得到的时候。 83.我之所以能，是因为我相信能。 68.我们永远没有资格说放弃，因为这是属于我们的年华，应该开出耀眼的繁花。 32.生命，就像一场永无休止的苦役，不要惧怕和拒绝困苦，超越困苦，就是生活的强者。任何经历都是一种累积，累积的越多，人就越成熟；经历的越多，生命就越有厚度。 56.最可怕的不是有人比你优秀，而是比你优秀的人还比你更努力。 38.为了不损及莫大的成功，神不能不渗近一滴苦涩的味儿。——希尔提 70.障碍与失败，是通往成功最稳靠的踏脚石，肯研究、利用它们，便能从失败中培养出成功。 88.时间如流水，一去不复返，稍纵即逝，不容你一丝的停驻，一丝的眷恋。 80.困难就是机遇。 60.我们所有的努力所有的奋斗，都是为了拥有一个美好的未来。和遇见更好的自己。请把努力当成一种习惯，而不是三分钟热度。每一个你羡慕的收获，都是努力用心拼来的。 17.即使道路坎坷不平，车轮也要前进；即使江河波涛汹涌，船只也航行。 55.抬头看看天，看乌云的缝隙里钻出的斑驳阳光，重新拾起前行的勇气和信心；回首望望来路，想想丢下了什么，还有什么可以丢下的，只要心灵轻松些，任何放弃都是一种努力。坚定地走吧 ，毕竟梦想在远方，未来在远方，终点也在远方。
（1）v ⊥ B 时 ，洛伦兹力的方向与速度方
向
垂直
（2）带电粒子仅在洛伦兹力的作用下，粒 子的速率变化么？能量呢？
（3）洛伦兹力如何变化？
（4）从上面的分析，你认为垂直于匀强磁 场方向射入的带电粒子，在匀强磁场中的 运动状态如何？
理论推导
16.三十岁之前努力犯错，拼命尝试，三十岁之后开始靠岸，学着靠谱。有些事年轻的时候不做，就真的没有机会再去做了。不要怕失败和跌倒了重新再来，只怕把一些期望一直埋在心里，最后 变成了内心时常叨扰的痛。
13.世上没有绝望的处境，只有对处境绝望的人。 32.愿你像那石灰，别人越是浇你冷水，你越是沸腾。 11.成功是分两半的，一半在上帝手中，那是宿命；另一半在自己手中，那是拼命。 54.总有些事放不下，让人忘了时间。总有些事必须放下，因为还有明天。 33.当你再也没有什么可以失去的时候，就是你开始得到的时候。 83.我之所以能，是因为我相信能。 68.我们永远没有资格说放弃，因为这是属于我们的年华，应该开出耀眼的繁花。 32.生命，就像一场永无休止的苦役，不要惧怕和拒绝困苦，超越困苦，就是生活的强者。任何经历都是一种累积，累积的越多，人就越成熟；经历的越多，生命就越有厚度。 56.最可怕的不是有人比你优秀，而是比你优秀的人还比你更努力。 38.为了不损及莫大的成功，神不能不渗近一滴苦涩的味儿。——希尔提 70.障碍与失败，是通往成功最稳靠的踏脚石，肯研究、利用它们，便能从失败中培养出成功。 88.时间如流水，一去不复返，稍纵即逝，不容你一丝的停驻，一丝的眷恋。 80.困难就是机遇。 60.我们所有的努力所有的奋斗，都是为了拥有一个美好的未来。和遇见更好的自己。请把努力当成一种习惯，而不是三分钟热度。每一个你羡慕的收获，都是努力用心拼来的。 17.即使道路坎坷不平，车轮也要前进；即使江河波涛汹涌，船只也航行。 55.抬头看看天，看乌云的缝隙里钻出的斑驳阳光，重新拾起前行的勇气和信心；回首望望来路，想想丢下了什么，还有什么可以丢下的，只要心灵轻松些，任何放弃都是一种努力。坚定地走吧 ，毕竟梦想在远方，未来在远方，终点也在远方。
36带电粒子在匀强磁场中的运动PPT教学课件
求：R中的电流
第32页/共39页
5.电磁流量计 （1）用途：测量可导电流体（如污水）在管中的流量。
（2）模型：横截面为长方形的一段管道，中空部分的长、宽、高分别为图中的 a、b、 c，两端与输送液体的管道相连（图中虚线），上下两面是金属材料，前后两面是 绝缘材料。
b c a
第33页/共39页
（3）工作原理： 将流量计放在匀强磁场 B中,磁场方向垂直于前后
第18页/共39页
2.质谱仪
（１）电场和磁场都能对带电粒子施加 影响，电场既能使带电粒子加速，又 能使带电粒子偏转；磁场虽不能使带 电粒子速率变化，但能使带电粒子发 生偏转． （２）质谱仪：利用磁场对带电粒子的 偏转，由带电粒子的电荷量，轨道半 径确定其质量的仪器，叫做质谱仪．
第19页/共39页
（３）质谱仪的构造
第14页/共39页
11.如图所示，在互相垂直的水平方向的匀强电场（E 已知）和匀强磁场（B已知）中，有一固定的竖直绝 缘杆，杆上套一个质量为m,电荷量为正q的小球，它 们之间的摩擦因素为μ，现由静止释放小球，试求小 球沿棒运动的最大加速度和最大速度（mg>μqE,小球 的带电荷量不变）
第15页/共39页
d
UH
I
b −−− −−−
霍尔电压：
1 IBd 1 IB
UH
nq
S
nq b
IB UH k b
霍尔系数：
k 1 nq
第37页/共39页
例：如图所示,一块通电的铜板放在磁场中, 铜
板的板面与磁场垂直, 板内通有图示方向的
电流
a、b分别
是铜板的左右边缘的
两点，则
A. 电势φa>φb
a
3.6带电粒子在匀强磁场中的运动(课时3)
利用弦的中垂线
几何法求半径
向心力公式求半径
t T • 3、确定运动时间： T
o 360 2m qB
有界磁场问题—单边界（具有对称性）
1.如图，虚线上方存在无穷大的磁场，一带正电 的粒子质量m、电量q、若它以速度v沿与虚线成300、 900、1500角分别射入，请你作出上述几种情况下 粒子的轨迹、并求其在磁场中运动的时间。
L v0
b
y θ v
R
B
v0 ＜ q B L/ 4 m 或 v0 ＞ 5 q BL/ 4 m
有界磁场问题—圆形边界
1、特点：径向射入 必定径向射出。
2、注意磁场圆心与 轨迹圆心的区别。
V
4、质量为m，电荷量为q的粒 子，以初速度v0垂直进入磁感应 强度为B、宽度为L的匀强磁场 a 区域，如图所示。求 (1)带电粒子的运动轨迹及运动 R 性质 (2)带电粒子运动的轨道半径 θ (3)带电粒子离开磁场电的速率 (4)带电粒子离开磁场时的偏转 角θ (5)带电粒子在磁场中的运动时 间t (6)带电粒子离开磁场时偏转的 侧位移

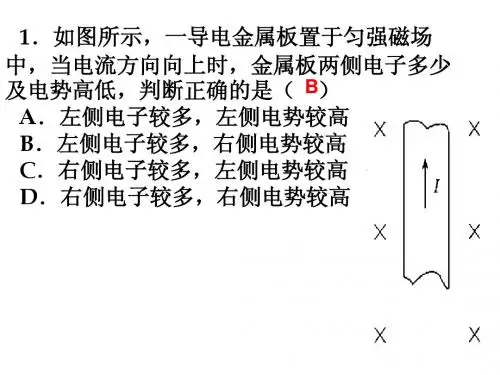

1．如图所示，一导电金属板置于匀强磁场 中，当电流方向向上时，金属板两侧电子多少 及电势高低，判断正确的是（ B） A．左侧电子较多，左侧电势较高 B．左侧电子较多，右侧电势较高 C．右侧电子较多，左侧电势较高 D．右侧电子较多，右侧电势较高
