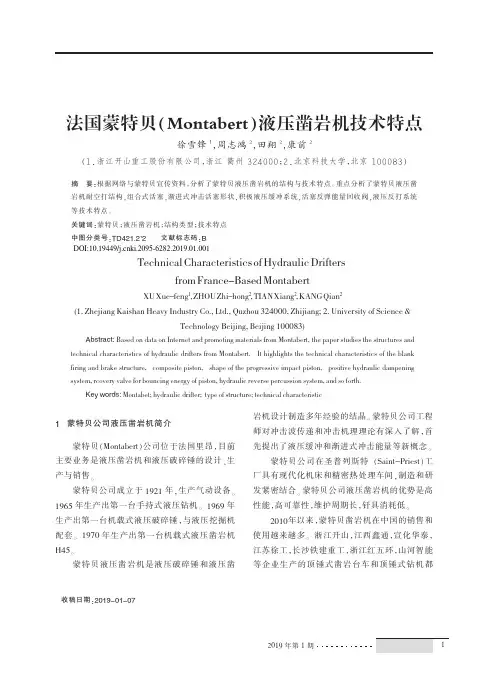

法国蒙特贝(Montabert)液压凿岩机技术特点
法国蒙特贝（Montabert ）液压凿岩机技术特点徐雪锋1，周志鸿2，田翔2，康前2（1．浙江开山重工股份有限公司，浙江衢州324000；2．北京科技大学，北京100083）摘要：根据网络与蒙特贝宣传资料，分析了蒙特贝液压凿岩机的结构与技术特点。
重点分析了蒙特贝液压凿岩机耐空打结构，组合式活塞，渐进式冲击活塞形状，积极液压缓冲系统，活塞反弹能量回收阀，液压反打系统等技术特点。
关键词：蒙特贝；液压凿岩机；结构类型；技术特点中图分类号：TD421.2+2文献标志码：B收稿日期：2019-01-071蒙特贝公司液压凿岩机简介蒙特贝（Montabert ）公司位于法国里昂，目前主要业务是液压凿岩机和液压破碎锤的设计、生产与销售。
蒙特贝公司成立于1921年，生产气动设备。
1965年生产出第一台手持式液压钻机。
1969年生产出第一台机载式液压破碎锤，与液压挖掘机配套。
1970年生产出第一台机载式液压凿岩机H45。
蒙特贝液压凿岩机是液压破碎锤和液压凿岩机设计制造多年经验的结晶。
蒙特贝公司工程师对冲击波传递和冲击机理理论有深入了解，首先提出了液压缓冲和渐进式冲击能量等新概念。
蒙特贝公司在圣普列斯特（Saint-Priest ）工厂具有现代化机床和精密热处理车间，制造和研发紧密结合。
蒙特贝公司液压凿岩机的优势是高性能，高可靠性，维护周期长，钎具消耗低。
2010年以来，蒙特贝凿岩机在中国的销售和使用越来越多。
浙江开山，江西鑫通，宣化华泰，江苏徐工，长沙铁建重工，浙江红五环，山河智能等企业生产的顶锤式凿岩台车和顶锤式钻机都Technical Characteristics of Hydraulic Driftersfrom France-Based MontabertXUXue-feng 1,ZHOUZhi-hong 2,TIANXiang 2,KANGQian 2(1.Zhejiang Kaishan Heavy Industry Co.,Ltd.,Quzhou 324000,Zhijiang;2.University of Science &Technology Beijing,Beijing 100083)Abstract:Based on data on Internet and promoting materials from Montabert,the paper studies the structures and technical characteristics of hydraulic drifters from Montabert.It highlights the technical characteristics of the blank firing and brake structure,composite piston,shape of the progressive impact piston,positive hydraulic dampening system,rcovery valve for bouncing energy of piston,hydraulic reverse percussion system,and so forth.Key words:Montabet;hydraulic drifter;type of structure;technical characteristicDOI:10.19449/ki.2095-6282.2019.01.001凿岩机械气动工具（总第174期）年份产品型号2018年公司网站型号现状1970 1975 1976 1983 1988 1990 1994 1995 1996 2000 2001 2002 2007 2008 2010 2014 2016H45H70H100HC80，HC120HC40HC90HC50HC150，HC155HC105，HC107HC200HC160，HC170HC108，HC109，HC158HC20，HC110HC112HC25HC95HC28已无此型号已无此型号已无此型号已无此2个型号已无此型号已无此型号有HC50型号有HC150型号，无HC155型号已无此2个型号有HC200型号有HC170型号，无HC160型号有HC109型号，无HC108、HC158型号有HC20，HC110型号有HC112型号有HC25型号有HC95型号有HC28型号采用了蒙特贝液压凿岩机。
气动凿岩机和液压凿岩机的参数范例3
主要参数：
1. 凿岩枪部分
凿岩枪重量 25 Kg
冲击能量 ≧85 J
冲击频率 ≦46 HZ
冲击旋转速度 可达280 r/Min
冲击油压 12~14 Mpa
冲击油量 44~55 L/Min
工作风压 0.5~0.9 Mpa
气动凿岩机-凿岩机说明:
【YT29B气腿式凿岩机】
电话：13954791115 济宁众联矿建设备有限公司
YT29B气腿式凿岩机结构先进、性能优良，各项指标的最佳匹配，是您实现快速掘进、锚固及降低工程费用的理想工具。此款凿岩机具有以下特点：回转扭矩大；节能产品，耗气低，凿速快；正向回转、一机多用，可钻凿掘进炮孔、锚杆孔和安装锚杆；专业结构设计，采用活塞回程转钎，零件寿命和机器性能都高于低生产成本的冲程转钎产品。
钎杆形式
T38 / T45
推进长度
3660mm
重量
10800kg
驱动方式
柴油机
额定功率
132kW
行走速度
1.5 / 3.7 (km/h)
凿岩机型号
DZYG38C
最大冲击功率
18kW
空压机安装形式
装于底盘上
⑶ 机头H：锤G、转动套I、钎卡和外壳。
主要由钎子1、凿岩机2、注油器3、水管4、风管5和气腿6所组成。钎子1的尾端装入凿岩机2的机头钎套内，注油器3连接在风管5上，使压气中混有油雾，对凿岩机内零件进行润滑，水管4供给清除岩粉用的水，气腿6支撑着凿岩机并给以工作所需的推进力。
风量 ﹥0.2 立方/分
工作水压 0.5~0.9 Mpa
CMJ2-18履带式全液压钻车
CMJ2-18履带式全液压钻车（煤矿专用）采用全防爆设计，专门用于煤矿的巷道、涵洞的开挖、掘进工作。
该机采用全液压驱动双臂凿岩，凿岩速度可达 0.8-2米/分。
系统设有终点自动停止冲击、自动防卡钎、感应水排渣、独立风清孔等功能，操作方便，安全可靠。
该机车身小、结构紧凑、重心低、机动灵活，采用履带行走方式，工作稳定，爬坡能力强。
灵活的液压凿岩机构对巷道的工作面、顶板、侧帮、底板均能凿岩作业。
该机不仅能钻凿掘进炮孔，根据断面大小情况，装上本所专利推进器后，还能很方便地钻凿锚杆孔。
整机动力单一，能耗小，噪音低，可大幅度改善工作环境，提高施工效率和质量。
CMJ2-18全液压凿岩台车主要技术参数台车型号CMJ2-18整机外形尺寸（长³宽³高）m 7.95³1.35³1.6钻孔直径mm 27-45钎杆长度m 3.05（标准）钻孔深度m 2.7钻孔速度m/min 0.8-2适应断面(宽³高)m 2.5³2.5-5.5³4.5总功率kw 55总重kg 9000底盘行走速度km/h 3爬坡能力% 25钻臂升/降(度）55/16摆臂内/外（度）14/47补偿行程mm 1500回转正/反(度）180/180推进器俯仰俯/仰(度）105/15摆角左/右（度）45/45数量型号2³TJ2.1孔深m 2.1最大推进力N 9000液压凿岩机数量型号2³HYD200冲击油压Mpa 14-16冲击流量l/min 30-45扭矩N.m 60-260冲击能J 100-200冲击频率Hz 34-67转速r/min 200-400钻孔直径mm 27-45机重kg 115液压系统凿岩冲击回路压力Mpa 16钎杆旋转回路压力Mpa 15形成补偿回路压力Mpa 10悬臂回路压力Mpa 20推进回路压力Mpa 11支腿伸缩回路压力Mpa 21行走回路压力Mpa 20供气系统吹空气压Mpa 0.7油箱气压Mpa 0.03-0.035凿岩机气压Mpa 0.3-0.4供水系统凿岩机供水压力(≥)Mpa 1.2冷却器入口水压(≤)Mpa0.6电气系统电机容量KW 45使用电压V 380/660电机转速r/min 1470开关箱形式矿用隔爆兼本质安全型煤矿用侧卸装岩机煤矿用侧卸装岩机是新一代履带行走的无轨装载设备，主要用于煤、半煤岩巷，也可用于小断面全岩巷煤、岩及其它物料的装载。
液压凿岩机型号与技术特点
液压凿岩机型号与技术特点1.引言1.1 概述液压凿岩机是一种常用于岩石凿岩和拆除工程的机械设备，采用液压系统作为动力源，通过高压液压油推动凿岩锤进行凿岩作业。
液压凿岩机具有高效、精准和安全等特点，在建筑、矿山和隧道等领域得到广泛应用。
液压凿岩机的主要工作原理是利用高压液压油的杆塞运动，推动凿岩锤的连杆来实现凿岩作业。
其优势在于不需要外部动力源，可以根据需要进行灵活调节，适应不同的凿岩场合。
同时，液压凿岩机具有噪音低、震动小的特点，对周围环境和工作人员的影响较小。
液压凿岩机的型号众多，可以根据不同的工作需求选择适合的机型。
常见的型号包括手持式液压凿岩机、台式液压凿岩机和大型液压凿岩机等。
不同型号的液压凿岩机在结构和参数上有所差异，但其核心技术和原理基本相同。
本文将主要介绍液压凿岩机的型号与技术特点。
首先将对液压凿岩机的不同型号进行介绍，包括其结构和使用场合。
然后将详细讲解液压凿岩机的技术特点，包括其凿岩效率、控制系统和安全性能等方面。
最后，将对液压凿岩机的发展进行总结，并展望其在未来的应用前景。
通过对液压凿岩机型号与技术特点的全面了解，可以更好地选择适合的机型，提高工作效率，确保工程质量和工作安全。
同时，也可以为液压凿岩机的研发和应用提供参考和借鉴，推动液压凿岩技术的不断发展和创新。
1.2文章结构本文涉及液压凿岩机型号与技术特点。
文章结构分为引言、正文和结论三个部分。
引言部分包括概述、文章结构和目的。
- 概述部分将简要介绍液压凿岩机的定义和用途，引发读者对该主题的兴趣。
- 文章结构部分是本节的重点。
本文将首先介绍液压凿岩机的型号，然后深入探讨其技术特点。
- 目的部分将明确本文的写作目的，即通过介绍液压凿岩机的型号与技术特点，使读者更加了解该设备的优势和应用场景。
下一部分是正文，包括液压凿岩机型号和技术特点。
- 液压凿岩机型号部分将列举不同型号的液压凿岩机，并介绍它们的主要参数和特点。
读者可以了解每个型号的适用范围和性能优势。
液压掘进凿岩台车相对人工风钻的优点
江西鑫通机械井下用液压掘进凿岩台车相对人工风钻有如下优点：
1、节约能源：
对一定钻进能力的钻车来说，电动液压系统所需功率，只有气动钻进功率损耗的。
功率损失小，故可节约能源。
2、凿岩效率高、速度快：
经试验对比，在同类岩石和相同孔径的条件下，凿深孔用液压凿岩机比气动凿岩，凿岩速度提高二倍以上，液压凿岩速度可达0.8-2.5米/分。
3、钻杆成本低：
由于液压凿岩参数可调整，因此能在不同岩石条件下选择最优凿岩参数。
又由于液压凿岩冲击应力波平缓，传递效率高，因此钻具和钎杆一般可节约15-20％。
4、降低凿岩成本：
由于液压压力比气动压力高10倍左右，因此在同样冲击功率时液压凿岩机活塞受力面积小，冲击活塞面积接近钎尾面积，应力传递损失小，受力均匀，寿命高、故障少、故成本费可降低30％左右。
5、液压凿岩施工可提高施工质量：
由于液压凿岩爆破后巷道规格尺寸和表面规矩平整。
采用光爆锚喷先进技术。
该钻车能保证钻孔深度和间距的精度，故可提高工程的施工质量。
1/ 1。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
液压凿岩机的基本性能
液压凿岩机的基本性能可分为冲击性能、回转性能、凿岩性能与噪声特性四个方面，所以，分析液压凿岩机时，忽略某一方面都是不恰当的。
当然，岩石条件不同，对液压凿岩机的要求有所不同，例如煤矿用液压凿岩机的转矩应当高些，而冲击能数值可比某些铁矿山低，但基本性能的指标值必须保证。
1液压凿岩机冲击性能参数
液压凿岩机冲击性能参数包括冲击能、冲击频率、冲击功率以及工作条件参数：工作压力、工作流量。
液压凿岩机的冲击功率表示它的冲击机构具有的冲击能力高低，由下式决定：
p=10-3e.f(1)
式中p——冲击功率，kw
e——冲击能，j
f——冲击频率，hz
液压凿岩机冲击机构的工作压力是影响冲击能与冲击频率的决定性因素。
试验确认，液压凿岩机冲击工作压力的建立，应当以一定的工作流量为保证，流量不足以建立起某一工作压力时，增加流量可以提高工作压力，从而提高冲击能与冲击频率；当流量能满足冲击机构建立起某一工作压力时，增加流量不会提高冲击性能。
产品结构确定后，冲击活塞行程一定，冲击活塞的运动速度越高，冲击频率越高，因而冲击频率高低可直接反映液压凿岩机冲击能的高低，用液压凿岩机冲击机构的工作压力—冲击频率—工作流量的对应关系可以判断产品冲击性能是否符合要求。
2液压凿岩机回转性能参数
液压凿岩机的回转性能是重要性能，液压凿岩机与传统的气动凿岩机相比，回转机构转矩提高的幅度大大超过了冲击能提高的幅度。
适于钻凿孔径φ30～
60mm的液压凿岩机中，冲击能多在100～250j，比气动的独立回转式凿岩机提高不多，但转矩达200～300n.m，提高1倍以上。
经试验研究，液压凿岩机凿岩效率高于气动凿岩机，除因冲击功率增加外，回转机构转矩的提高起了明显的作用。
北京科技大学的研究人员提出了液压凿岩“冲击—扭切综合破岩作用”的观点；我们在大量凿岩试验研究中也发现，在冲击性能参数不变的情况下，调整液压凿岩机回转性能参数，凿孔速度往往可以提高20％～30％。
根据试验，钻凿φ55mm以下岩孔时，平均转矩为100～150n.m，但峰值常达150～250n.m，成为凿岩过程中的回转“超载”阻力，这是由岩石性质的规律性变化、岩层裂隙以及钻进推进系统的不平稳等因素造成的。
如采用性能良好的伺服推进系统，及时调整推进力大小，使液压凿岩机回转阻力及时下调，则回转机构的转矩可稍低一些。
在液压凿岩机回转性能中，转速是另一重要参数，它影响冲击破碎每次破岩量的大小，又影响“回转扭切”破岩量的大小，从而使凿速发生变化。
液压凿岩机的回转机构几乎都独立于冲击机构，它的性能参数对凿孔速度的影响，主要是因为可以使推进力变化。
我们总结的试验规律是：
(1)冲击性能参数、回转转速一定时，推进力增大，回转转矩加大，在一定范围内，凿孔速度提高，但最佳推进力上升至某一最高点以后，推进力再增加会使凿孔速度下降。
液压凿岩机具有的回转转矩值，即可以达到的最大转矩值的高低，对凿岩过程保证具有最佳推进力是有作用的。
(2)液压凿岩机冲击性能参数与凿岩推进力不变时，液压凿岩机在最佳转速下有最佳凿孔速度，并且转矩随转速的提高而提高。
(3)液压凿岩机转钎速度与凿岩推进力不变时，实际输出转矩受冲击能影响不大。
提高对液压凿岩机回转性能重要性的认识，在液压凿岩机产品开发、制造与使用中应把回转性能作为重要指标来考核与评价。
3液压凿岩机的噪声特性
同气动凿岩机相比，液压凿岩机没有排气噪声。
尽管液压凿岩机产生的噪声声压级大大低于气动凿岩机(气动凿岩机1m距离的声压级110db(a)以上)，但仍高于90db(a)，达100db(a)左右，且声能主要集中于1～5khz频率段，没有超出人耳敏感频率范围，若不采取噪声防护措施，对工人身体仍然有害。
经试验研究，液压凿岩机的噪声源主要有冲击机构产生的噪声、回转机构产生的噪声和钎头破碎岩石产生的噪声。
冲击机构产生的噪声有冲击活塞与钎尾封闭空间产生的喷注噪声、冲击活塞撞击钎具以后产生的结构噪声以及因撞击表面变形在周围产生的压力脉冲噪声，其中结构噪声是主要成分，其噪声频率特性与结构振动频率相一致。
回转机构噪声由回转机构液压与机械噪声构成，但因噪声强度低于冲击机构产生的噪声，声压级差在10db(a)以上，所以对液压凿岩机总的噪声评价影响不大。
钎头破碎岩石产生的噪声对液压凿岩机噪声的测试影响较大，当钎头凿入岩石0.5m深以后，这一影响可以忽略不计。
因此，研究、测试与分析液压凿岩机的噪声，主要着眼于冲击结构产生的噪声。
经对液压凿岩机冲击噪声进行的试验研究及对其冲击机构振动频率特性进行的测试与分析表明，液压凿岩机噪声主要与冲击能大小有关，而受冲击频率影响不大。
由于在一定条件下，液压凿岩机冲击能大小取决于工作压力，选择适当的工作压力是降低液压凿岩机噪声的关键。
液压凿岩机的噪声主要由结构噪声引起，液压凿岩机结构间隙、蓄能器参数、撞击材料的特性以及连接件的松紧度等都影响液压凿岩机的噪声。
对液压凿岩机噪声的试验研究，可用于比较不同产品的性能，寻求防治噪声的对策，并对液压凿岩机进行故障诊断。
