接地装置安装工程检验批质量验收记录GD3030424
接地装置安装检验批质量验收表
GB50303—2002
工程名称
九洲花木有限公司1#住宅楼
分项工程名称
电气
验收部位
基础
施工单位
安厦建筑工程有限公司
专业工长
袁法军
项目经理
袁发才
分包单位
/
分包项目经理
/
施工工长
袁胜利
施工执行标准名称及编号
检查
项目
序号
质量验收规范规定
施工单位检查评定记录
监理（建设）单位验收记录
2
当设计无要求时，接地装置的材料采用为钢材，热浸镀锌处理，最小允许规格、尺寸应符合表24.2.2的规定。
3
接地模块应集中引线，用干线把接地模块并联焊接成一个环路，干线的材质与接地模块焊接点的材质相同，钢制的采用热浸镀锌扁钢，因出线不少于2处。
施工单位检查
评定结果
项目专业质量检查员：宋合军年月日
监理（建设）
单位验收结论
监理工程师：
（建设单位项目专业技术负责人）年月日
主
控
项
目
1
人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按设计要求位置设测试点。
2
测试接地装置的接地阻值必须符合设计要求
3
人行通道处防雷接地的人工接地装置。
（第24.1.3条）
4
接地模块的埋设（第24.1.3条）
5
接地模块应垂直或水平就位，不应倾斜设置，保持与原土层接触良好。
一
般
项
目
1
当设计无要求时，接地装置的埋设（第24.2.1条）
接地装置安装检验批质量验收记录
24.1.3条
4
接地模块的埋设深度、间距和基坑尺寸
24.1.4条
5
接地模块设置应垂直或水平就位
置埋设深度、间距和搭接长度
24.2.1条
2
接地装置的材质和最小允许规格
24.2.2条
3
接地模块与干线的连接和干线材质选用
24.2.3条
施 工 操 作 依 据
接地装置安装检验批质量验收记录
工 程 名称
分部（子分部）工程名称
验收部位
施工单位
专业工长
（施工员）
项目经理
施工执行标准名称及编号
分包单位
分包项目
经 理
施工班组长
质量验收规范的规定
施工单位自检记录
监理(建设)单位
验 收 记 录
主控项目
1
接地装置测试点的设置
24.1.1条
2
接地电阻值测试
24.1.2条
3
质 量 检 查 记 录
施工单位检查
结果评定
项目专业 项目专业
质量检查员： 技术负责人：
年 月 日
监理（建设）单位
验收结论
专业监理工程师：
（建设单位项目专业技术负责人）
年 月 日

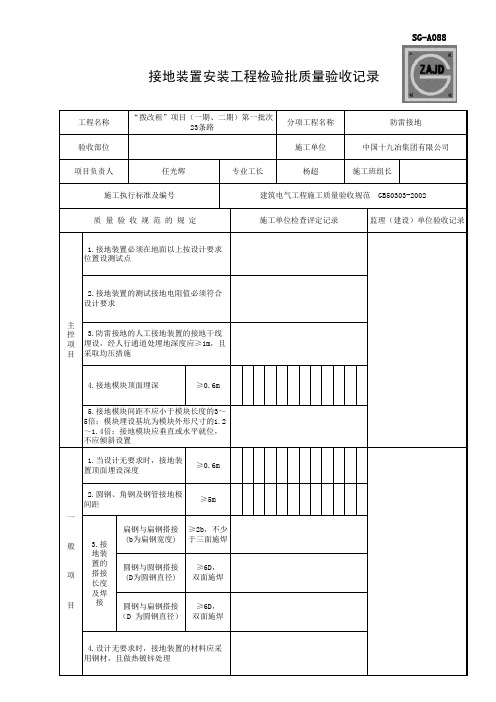

接地装置安装工程检验批
SG-A088续
接地装置安装工程检验批质量验收记录
质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记 录
5.接地装置的材料 一 最小允许规格、尺寸
表24.2.2
般
项
目 6.接地模块应集中引线，干线的材质与接地模块的 焊接点材质相同，钢制采用热镀锌扁钢，引出线不 少于2处
共实测
点,其中合格
点,不合格
点,合格点率
%
施工单位检查 评定结果 项目专业质量检查员:
项目专业质量(技术)负责人：
年月日
监理(建设)单位 验收结论
监理工程师(建设单位项目技术负责人)： 注:主控项目中应满足设计及技术变更要求。
年月日
四川省建设厅制
1.当设计无要求时，接地装 置顶面埋设深度
≥0.6m
2.圆钢、2b，不少
般
3.接
(b为扁钢宽度) 于三面施焊
地装
置的 圆钢与圆钢搭接 ≥6D， 项 搭接 (D为圆钢直径) 双面施焊
长度
及焊
目
接
圆钢与扁钢搭接 ≥6D，
（D 为圆钢直径） 双面施焊
4.设计无要求时，接地装置的材料应采 用钢材，且做热镀锌处理
监理（建设）单位验收记录
1.接地装置必须在地面以上按设计要求 位置设测试点
2.接地装置的测试接地电阻值必须符合 设计要求
主 控 3.防雷接地的人工接地装置的接地干线 项 埋设，经人行通道处埋地深度应≥1m，且 目 采取均压措施
4.接地模块顶面埋深
≥0.6m
5.接地模块间距不应小于模块长度的3～ 5倍；模块埋设基坑为模块外形尺寸的1.2 ～1.4倍；接地模块应垂直或水平就位， 不应倾斜设置
接地装置安装工程检验批质量验收记录表
60 100 34
100 4
100 6
锌钢材
尺 寸
角钢厚度(mm)
2
2.5
4
6
钢管管壁厚度 (mm)
2.5
2.5
3.5
4.5
接地模块应集中引线，用干线把接地模块并联焊接成一个环路，
4 干线与接地模块焊接点的材质应相同，钢制的采用热浸镀锌扁
钢，引出线不少于2处
施工单位检查记录
施工 施工班组长：
单位 检查
专业施工员：
结果 项目专业质检员：
年月日
监理
(建
设) 单位 专业监理工程师： 验收 (建设单位项目专业技术负责人)
结论
年月日
接地装置安装工程检验批质量验收记录表
单位(子单位)工程
GB50303-2002
分部(子分部)及部 位
070608 0 1
建筑电气(备用和不间 断电源安装)接地装置
施工单位
项目负责人
施工依据
建筑电气施工方案
检验批容量
施工质量验收规范的规定
1
人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上 按设计要求位置设测试点
2 测试接地装置的接地电阻值必须符合设计要求
主 控
3
防雷接地的人工接地装置的接 地干线埋设
经人行通道处埋深≥lm
采用均压措施或在其上方铺设卵 石或沥青地面
项 目4
接地 模块 埋设
埋深 间距
0.6m ≥
模块长度的3～5倍
基坑一般为模块外形尺寸的1.2～1.4倍
在开挖深度内详细记录地层情况
5
接地模块应垂直或水平就位,不应倾斜设置,保持与原上层接触良 好
钢 管 圆 钢
接地装置安装检验批质量验收记录(最新)
单位(子单位) 工程名称 施工单位
分包单位
施工依据
市政
分部(子分 部)
工程名称
项目负责人
分包单位项 目
负责人
建筑电气施工方案
验收项目
设计要求及 规范规定
建筑电气自备电源
分项工程 名称
接地装置安装
验收依据
最小/实际 抽样数量
检验批容量
接地装置安装检验 检验批部位 批质量验收记录
（最新） 《建筑电气工程施工质量验收规范》
GB50303-2015
检查记录
检查结果
1 接地装置测试点的设置 主
第22.1.1条
/
控2 接地装置的接地电阻值测试 第22.1.2条
/
项
目3 接地装置的材料规格、型号 第22.1.3条
/
4
当接地电阻达不到设计要求时 需采取的降低接地电阻措施
第22员：
年月日
专业监理工程师： 年月日
/
接地装置埋设深度、间距、与
1 建筑物外墙或基础之间的水平 第22.2.1条
/
距离
一
2 接地装置的焊接 般
第22.2.2条
/
项 接地极为铜材和钢材组成时，
3 连接采用热焊剂，接头应无贯 第22.2.3条
/
目 穿性气孔且表面平滑
4 采取降阻措施的接地装置检查 第22.2.4条
/
施工单位 检查结果
监理单位 验收结论
接地装置安装检验批质量验收记录表
接地装置安装检验批质量验收记录表GB50303-2002接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设.经人行通道处埋地深度不应小于1m.且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m.接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑.一般为模块外形尺寸的1.2-1.4倍.且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位.不应倾斜设置.保持与原土层接触良好。
⒉一般项目：①当设计无要求时.接地装置顶面埋设深度不应小于0.6m。
圆钢、角钢及钢管接地极应垂直埋入地下.间距不应小于5m。
接地装置的焊接应采用搭接焊.搭接长度应符合下列规定：⑴扁钢与扁钢搭接为扁钢宽度的2倍.不少于三面施焊；⑵圆钢与圆钢搭接为圆钢直径的6倍.双面施焊；⑶圆钢与扁钢搭接为圆钢直径的6倍.双面施焊；⑷扁钢与钢管.扁钢与角钢焊接.紧贴角钢外侧两面.或紧贴3/4钢管表面.上下两侧施焊⑸除埋设在混凝土中的焊接接头外.有防腐措施。
②当设计无要求时.接地装置的材料采用为钢材.热浸镀锌处理.最小允许规格、尺寸应符合表24.2.2的规定。
③接地模块应集中引线.用干线把接地模块并联焊接成一个环路.干线的材质与接地模块焊接点的材质应相同.钢制的采用热浸镀锌扁钢.引出线不少于2处。
接地装置安装检验批质量验收记录表GB50303-2002说明：⒈主控项目：①人工接地装置或利用建筑物基础钢筋的接地装置必须在地面以上按时间要求位置设测试点。
②测试接地装置的接地电阻值必须符合时间要求。
③防震接地的人工接地装置的接地干线埋设.经人行通道处埋地深度不应小于1m.且应采取均压措施或在其上方铺设卵石或沥青地面。
④接地模块顶面埋深不应小于0.6m.接地模块间距不应小于模块长度的3-5倍。
接地模块埋设基坑.一般为模块外形尺寸的1.2-1.4倍.且在开挖深度内详细记录地层情况。
⑤接地模块应垂直或水平就位.不应倾斜设置.保持与原土层接触良好。
接地装置安装检验批质量验收记录
接地装置安装检验批质量验收记录
07011101 07020701 07060901 07070101
单位（子单位） 工程名称
分部（子分部） 建筑电气分部-防雷及接地安装子分
分项工程名称
工程名称
部
接地装置安装分项
施工单位
项目负责人
检验批容量
分包单位 施工依据
验收项目 1 接地装置测试点的设置
专业工长： 项目专业质量检查员：
专业监理工程师： （建设单位项目专业技术负责人）
年月日 年月日
分包单位项目负 责人
检验批部位
验收依据
设计要求及 最小/实际 规范规定 抽样数量
《建筑电气工程施工质量验收 规范》GB50303-2002
检查记录
检查 结果
第24.1.1条
/
2 接地电阻值测试
第24.1.2条
/
主 控
3
防雷接地的人工接地装置 的接地干线埋设
第24.1.3条
/
项
目
接地模块的埋设深度、间
4
第24.1.4条
/
距和基坑尺寸
接地模块设置应垂直或水
5
第24.1.5条
/
平就位
接地装置埋设深度、间距
1
第24.2.1条
/
和搭接长度和防腐措施
一
般 接地装置的材质和最小允
2
第24.2.2条
/
项 许规格尺寸
目
接地模块与干线的连接和
3 干线材质选用
第24.2.3条
/
Байду номын сангаас
施工单位 检查结果
监理（建设） 单位验收结论
接地装置安装分项工程质量验收记录
接地装置安装分项工程质量验收记录接地装置是电力系统中非常重要的设备之一，其安装质量直接关系到人身安全和电力系统的正常运行。
为了保证接地装置的安装质量，需要进行分项工程质量验收。
以下是一份接地装置安装分项工程质量验收记录：一、验收目的本次接地装置安装分项工程质量验收旨在确认接地装置的安装过程符合相关标准和规范要求，确保接地装置的质量达到设计要求，并为后续的电力系统运行提供安全保障。
二、环境条件本次接地装置安装分项工程质量验收的环境条件如下：1.温度范围：15℃~35℃；2.相对湿度：不大于85%；3.空气清新度：没有明显的腐蚀性气体和粉尘。
三、验收内容本次接地装置安装分项工程质量验收的内容包括但不限于以下方面：1.接地装置的安装位置是否符合设计要求，接地装置与其他设备之间的距离是否满足规范要求；2.接地装置粘结剂的类型和使用是否符合要求，粘结剂的固化时间和黏度是否符合规范要求；3.接地装置的接地体材料和规格是否符合设计要求，接地体的连接方式是否可靠；4.接地装置的接地电阻是否符合规范要求，接地电阻测量的方法和仪器是否准确；5.接地装置与其他地下设备的接地体是否连接良好，接地装置与设备之间的引线及连接点是否牢固；6.接地装置的标志是否清晰可见，是否与其他标志区分明确；7.接地装置的绝缘电阻是否符合要求，接地体与地面之间的绝缘电阻测试是否准确。
四、验收方法本次接地装置安装分项工程质量验收采用以下方法：1.目测检查：对接地装置的安装位置、粘结剂使用情况、接地体材料和规格等进行目视检查；2.测量和测试：使用合适的测试仪器对接地电阻和绝缘电阻进行测量；五、验收结果经过对接地装置安装分项工程的检查和测试，验收人员认为该工程的安装质量符合相关标准和规范要求，接地装置的安装位置合理，粘结剂使用正确，接地体连接可靠，接地电阻和绝缘电阻均在规范范围内。
因此，本次接地装置安装分项工程质量验收结果为合格。
六、存在问题和建议根据实际验收情况，发现以下问题和提出建议：1.部分接地装置的标志不够清晰可见，建议加强标志的制作和安装工作；2.部分接地装置与其他地下设备的接地体连接不够牢固，建议加强接地装置的连接点固定工作；3.一些接地电阻测试结果较大，可能是由于设备安装不良造成的，建议进行排查和修复；4.施工单位应加强对施工人员的管理和培训，确保施工操作符合标准和规范要求。
接地装置安装检验批质量验收记录
主控项目
1
接地装置测试点的设置
24.1.1条
符合要求
2
接地电阻值测试
24.1.2条
符合要求
3
防雷接地的人工接地装置的接地干线埋设
24.1.3条
符合要求
4
接地模块的埋设深度、间距和基坑尺寸
24.1.4条
符合要求
5
接地模块设置应垂直或水平就位
24.1.5条
一般项目
1
接地装置埋深、间距和搭接长度
24.2.1条
2
接地装置材质和最小允许规格
24.2.2条
符合要求
3
接地模块干线的连接和干线材质选用
24.2.3条
施工操作依据
完 整
质量检查记录
完整
施工单位检查
结果评定
合格
项目专业项目专业
质量检查员：技术负责人：年月日
监理（建设）单位
验收结论
业监理工程
（建设单位项目专业技术负责人）年 月 日
接地装置安装检验批质量验收记录
GB50303-2002）表24编号：060701
工程名称
子分部工程名称
防雷及接地安装
验收部位
施工单位专业工长ຫໍສະໝຸດ （施工员）项目经理
施工执行标准名称及编号
GB50303-2002 GB50339-2003
分包单位
/
分包项目经理
/
施工班组长
/
质量验收规范的规定
施工单位自检记录
接地安装检验批质量验收记录(最新版)
接地装置及材料应进行进场验 1 收，其数量、型号、规格和质量
应符合设计要求
7.4.1
合格
主
控 项
2
接地装置的安装位置、安装方式 及引入方式应符合设计要求
目
7.4.2
合格
3 接地装置的接地电阻应符合规定
7.4.3
合格
接地装置的焊接方式应符合设计
1
要求；焊接工艺应符合相应的工 艺技术要求；焊接处应进行防腐
接地安装检验批质量验收记录
单位工程名称
市政
分部工程名称
电源系统及接地
分项工程名称
接地安装
验收部位
接地安装检验批质量验收记 录（最新版）
施工单位
项目负责人
Hale Waihona Puke 施工质量验收 标准名称及编
号
《城市轨道交通通信工程质量验收规范》GB 50382-2016
施工质量验收规范的规定
施工单位检查评定记录
监理单位 验收记录
一 处理
般
项
目
2
地线盘(箱)、接地铜排安装应符 合规定
7.4.4 7.4.5
合格 合格
施工单位 检查结果
主控项目全部合格，一般项目满足规范规定要求；检查评定合格
项目专业质量检查 员：
年月日
监理（建设） 单位验收结论
监理工程师：
年月日
