聚羧酸高效减水剂
聚羧酸系高效减水剂的研究和应用
在国外，聚羧酸类减水剂的研究已有相当长的历史，其应用技术已经成熟。日本是研究和使用聚羧酸类减水剂最多也是最成功的国家，1995年以后聚羧酸系减水剂在日本的使用量就超过了传统的萘系减水剂，1998年底聚羧酸系减水剂产品已占所有高性能AE减水剂产品总数的60%以上，其主要生产厂商有花王、竹本油脂、日本制纸、藤泽药品等[1]。对聚羧酸系减水剂的研究主要集中在新拌混凝土有关性能和硬化混凝土的力学性能及高强高性能混凝土在工程中的应用技术。目前聚羧酸系减水剂可使混凝土的水灰比下降到0.25以下，而水泥用量仍可保持在500kg/m3，同时它的坍落度可保持200mm以上，完全满足施工要求。近年来，北美和欧洲的一些研究者的论文中也有许多关于研究开发具有优越性能的聚羧酸系减水剂的报道，主要是商业开发和推广，如Grance公司的Adva系列、MBT公司的pheomixTOOFC牌号、Sika公司的Viscocrete3010等[2]。
4.2支链PEO对产物性能的影响
Uchikawa[18]和Yoshioka等[19]发现聚羧酸系减水剂的PEO侧链对水泥颗粒分散性和分散保持性有重要的影响，侧链聚合度越小，水泥浆体的流动性损失越快，由于空间位阻效应，所合成的带有聚氧乙烯侧链的高效减水剂随着侧链的增长，减水剂的空间立体作用增加，因此对水泥颗粒的分散效果更好，流动保持性也增加，但是PEO侧链过大时，支链间可能发生缠结，在水泥颗粒间形成桥接，反而影响流动性保持性[20]。Kinoshita[21]研究了甲基丙烯酸乙二醇接枝共聚物类聚羧酸系高效减水剂，认为具有不同长度的聚乙二醇能同时达到较高的流动性和流动度保持性能。该甲基丙烯酸乙二醇接枝共聚物含有羧酸官能团、磺酸基官能团和烷氧基聚乙二醇官能团，含有长侧链聚乙二醇的聚羧酸减水剂有较高的立体排斥力，分散时间短，有较好的分散性和流动度，但流动性保持性能差；含有短侧链聚乙二醇的聚羧酸系减水剂分散时间长，流动保持性能好。Sakai[22]发现主链较短支链较长的聚羧酸系减水剂的分散性能要好于主链较长而支链较短的聚羧酸系减水剂。Nawa等[23]研究了普通硅酸盐水泥掺加具有不同聚氧乙烯基侧链长度、不同支链位置的聚羧酸型超塑化剂后，流动度受温度（10～30℃）影响的规律，结果表明，侧链长度越长，掺加有该减水剂的水泥浆的分散性受温度的影响越小。因此，在主链上具有适当长度PEO侧链的接枝共聚物既能获得所需的流动性，也能获得流动性的保持性。
聚羧酸高效减水剂规格型号
聚羧酸高效减水剂规格型号全文共四篇示例，供读者参考第一篇示例：聚羧酸高效减水剂是一种新型环保型水泥混凝土外加剂，具有优异的减水、塑化、保水、增强等功能。
随着我国建筑行业的不断发展，对混凝土性能要求越来越高，因此聚羧酸高效减水剂的需求也在不断增加。
在市场上，聚羧酸高效减水剂有多种规格型号可供选择，不同规格型号的产品适用于不同的混凝土工程项目。
接下来，我们将详细介绍一些常见的聚羧酸高效减水剂规格型号及其特点。
1. PCE-101型聚羧酸高效减水剂PCE-101型聚羧酸高效减水剂是一种优质的新型外加剂，具有极佳的减水效果和表现稳定的特点。
该产品适用于各种混凝土工程，能够显著降低混凝土的水灰比，提高混凝土的流动性和强度，减少气孔和裂缝的产生，耐久性更好。
PCE-101型聚羧酸高效减水剂采用了先进的分子设计技术，具有较长的保水时间，能够有效延长混凝土的初凝时间，适用于大体积、高强度的混凝土。
以上是关于聚羧酸高效减水剂常见规格型号的简要介绍。
在选择聚羧酸高效减水剂时，需要根据实际工程需求和要求进行选型，选择适合的产品以保证工程质量和施工效率。
第二篇示例：聚酸高效减水剂是一种常用于混凝土搅拌中的化学添加剂，能够有效地降低混凝土的用水量，提高混凝土的强度和耐久性。
聚酸高效减水剂在建筑工程中应用广泛，不仅可以提高施工效率，减少工程成本，还可以改善混凝土的质量。
聚酸高效减水剂根据不同的规格型号可以分为很多种类，每种类型的聚酸高效减水剂都有其独特的特点和适用的场合。
在选择聚酸高效减水剂时，需要根据具体的施工要求和混凝土的性能需求来进行选择，以达到最佳的效果。
一般来说，聚酸高效减水剂的规格型号主要包括以下几个方面：1. 减水率：减水率是衡量聚酸高效减水剂效果的重要指标之一。
减水率越高，混凝土的用水量就会越少，从而可以达到降低混凝土制备成本和提高混凝土强度的目的。
2. 始凝时间：始凝时间是指混凝土在加入聚酸高效减水剂后开始凝固的时间。
聚羧酸系高效减水剂知识简介

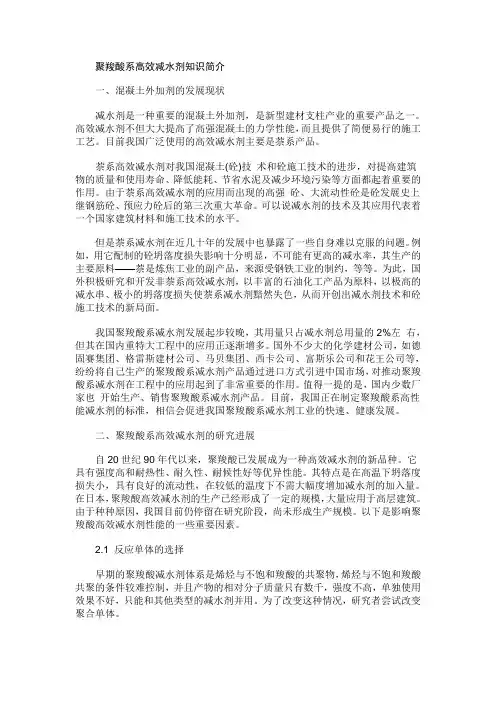

聚羧酸系高效减水剂知识简介一、混凝土外加剂的发展现状减水剂是一种重要的混凝土外加剂，是新型建材支柱产业的重要产品之一。
高效减水剂不但大大提高了高强混凝土的力学性能，而且提供了简便易行的施工工艺。
目前我国广泛使用的高效减水剂主要是萘系产品。
萘系高效减水剂对我国混凝土(砼)技术和砼施工技术的进步，对提高建筑物的质量和使用寿命、降低能耗、节省水泥及减少环境污染等方面都起着重要的作用。
由于萘系高效减水剂的应用而出现的高强砼、大流动性砼是砼发展史上继钢筋砼、预应力砼后的第三次重大革命。
可以说减水剂的技术及其应用代表着一个国家建筑材料和施工技术的水平。
但是萘系减水剂在近几十年的发展中也暴露了一些自身难以克服的问题。
例如，用它配制的砼坍落度损失影响十分明显，不可能有更高的减水率，其生产的主要原料——萘是炼焦工业的副产品，来源受钢铁工业的制约，等等。
为此，国外积极研究和开发非萘系高效减水剂，以丰富的石油化工产品为原料，以极高的减水串、极小的坍落度损失使萘系减水剂黯然失色，从而开创出减水剂技术和砼施工技术的新局面。
我国聚羧酸系减水剂发展起步较晚，其用量只占减水剂总用量的2%左右，但其在国内重特大工程中的应用正逐渐增多。
国外不少大的化学建材公司，如德固赛集团、格雷斯建材公司、马贝集团、西卡公司、富斯乐公司和花王公司等，纷纷将自己生产的聚羧酸系减水剂产品通过进口方式引进中国市场，对推动聚羧酸系减水剂在工程中的应用起到了非常重要的作用。
值得一提的是，国内少数厂家也开始生产、销售聚羧酸系减水剂产品。
目前，我国正在制定聚羧酸系高性能减水剂的标准，相信会促进我国聚羧酸系减水剂工业的快速、健康发展。
二、聚羧酸系高效减水剂的研究进展自20世纪90年代以来，聚羧酸已发展成为一种高效减水剂的新品种。
它具有强度高和耐热性、耐久性、耐候性好等优异性能。
其特点是在高温下坍落度损失小，具有良好的流动性，在较低的温度下不需大幅度增加减水剂的加入量。
聚羧酸高效减水剂标准
聚羧酸高效减水剂标准聚羧酸高效减水剂是一种常用的混凝土外加剂，它能够显著改善混凝土的工作性能和性能指标。
为了确保聚羧酸高效减水剂的质量和稳定性，制定了一系列的标准来规范其生产和应用。
本文将对聚羧酸高效减水剂标准进行详细介绍，以便广大生产厂家和施工单位更好地了解和应用这一产品。
首先，聚羧酸高效减水剂标准主要包括产品分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等内容。
其中，产品分类主要根据聚羧酸高效减水剂的性能和用途进行划分，如普通减水剂、高性能减水剂、自流平剂等。
技术要求则包括外观、固含量、PH值、流动度、凝结时间等指标，以保证产品的基本性能符合要求。
试验方法和检验规则则规定了对产品进行检验和评定的具体方法和标准，确保产品质量可控。
标志、包装、运输和贮存等内容则是对产品标识、包装方式、运输条件和贮存要求的规定，以保证产品在整个生产和使用过程中都能保持良好的状态。
其次，聚羧酸高效减水剂标准的制定和执行对于保障产品质量和使用效果具有重要意义。
只有严格按照标准要求进行生产和使用，才能够保证产品的性能稳定和可靠。
同时，标准的制定也有利于行业内的技术交流和经验分享，推动行业的健康发展。
因此，生产厂家和施工单位都应当重视聚羧酸高效减水剂标准的执行，严格按照标准要求进行生产和使用，确保产品质量和使用效果。
最后，随着混凝土技术的不断发展和深化，聚羧酸高效减水剂标准也需要不断更新和完善。
随着新材料、新工艺的不断涌现，对于聚羧酸高效减水剂的性能和要求也在不断提高，因此需要及时对标准进行修订和更新，以适应行业的发展需求。
同时，也需要加强对标准的宣传和推广，提高生产厂家和施工单位对标准的认识和执行力度，从而推动整个行业向着更加规范和健康的方向发展。
综上所述，聚羧酸高效减水剂标准是保障产品质量和使用效果的重要依据，生产厂家和施工单位都应当重视并严格执行。
同时，也需要不断完善和更新标准，以适应行业的发展需求。
相信在全行业的共同努力下，聚羧酸高效减水剂标准的执行将更加规范，产品质量和使用效果也将得到进一步提升。
聚羧酸高效减水剂成分 -回复
聚羧酸高效减水剂成分-回复聚羧酸高效减水剂是一种常用的混凝土掺合剂，它能够显著降低混凝土的水泥用量，并改善混凝土的工作性能。
本文将以聚羧酸高效减水剂的成分为主题，逐步解析其组成成分及其作用机制，为读者提供相关知识和理解。
第一部分：导言（300-400字）聚羧酸高效减水剂是近年来广泛应用于混凝土施工中的一种掺合剂。
通过在混凝土中添加适量的聚羧酸高效减水剂，可以显著降低混凝土的水泥用量，提高混凝土的工作性能，同时减少混凝土的收缩和裂缝的产生。
聚羧酸高效减水剂在混凝土中的成分和作用机制是决定其性能的关键因素。
第二部分：聚羧酸高效减水剂的成分（500-700字）聚羧酸高效减水剂的主要成分是聚氧乙烯酸（POA）和聚（甲基丙烯酸羟乙酯）（PCE）。
其中，POA是一种含有羧基的聚合物分散剂，具有良好的分散性和润湿性。
PCE是一种含有羧基和聚乙烯醇基团的聚合物，具有较长的侧链，能够与混凝土颗粒表面形成高效的分散层，从而实现减水效果。
除了POA和PCE外，聚羧酸高效减水剂还可以添加一些辅助剂，如缓凝剂、防冻剂、防腐剂等。
这些辅助剂能够进一步改善减水剂的性能，提高混凝土的工作性能。
第三部分：聚羧酸高效减水剂的作用机制（500-700字）聚羧酸高效减水剂的作用机制主要包括离子吸附、空隙填充和分散作用。
首先，由于聚羧酸高效减水剂具有非常强的离子吸附能力，它可以吸附到混凝土中的水泥颗粒表面，阻止水泥颗粒的静电吸引作用，从而降低混凝土的水泥用量。
其次，聚羧酸高效减水剂具有较长的侧链结构，可以在混凝土中形成一层分散层。
这种分散层可以包裹住混凝土颗粒，降低颗粒之间的摩擦力，从而降低混凝土的内摩擦角，提高了混凝土的流动性。
最后，聚羧酸高效减水剂还可以填充混凝土中的空隙，减少水泥颗粒之间的间隙，从而提高混凝土的密实性。
综上所述，聚羧酸高效减水剂通过离子吸附、空隙填充和分散作用等多种机制，可以显著改善混凝土的工作性能，并降低水泥用量，达到节能减排的目的。
聚羧酸减水剂母液(高减水型)产品特点、使用方法及注意事项

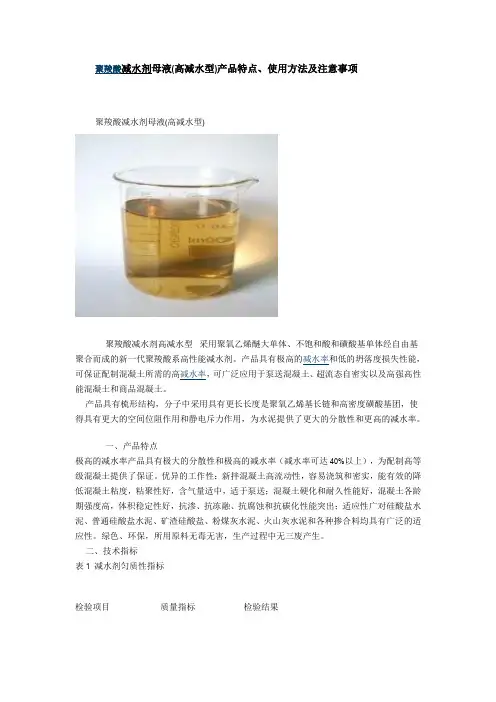

聚羧酸减水剂母液(高减水型)产品特点、使用方法及注意事项聚羧酸减水剂母液(高减水型)聚羧酸减水剂高减水型采用聚氧乙烯醚大单体、不饱和酸和磺酸基单体经自由基聚合而成的新一代聚羧酸系高性能减水剂。
产品具有极高的减水率和低的坍落度损失性能，可保证配制混凝土所需的高减水率，可广泛应用于泵送混凝土、超流态自密实以及高强高性能混凝土和商品混凝土。
产品具有梳形结构，分子中采用具有更长长度是聚氧乙烯基长链和高密度磺酸基团，使得具有更大的空间位阻作用和静电斥力作用，为水泥提供了更大的分散性和更高的减水率。
一、产品特点极高的减水率产品具有极大的分散性和极高的减水率（减水率可达40%以上），为配制高等级混凝土提供了保证。
优异的工作性：新拌混凝土高流动性，容易浇筑和密实，能有效的降低混凝土粘度，粘聚性好，含气量适中，适于泵送；混凝土硬化和耐久性能好，混凝土各龄期强度高，体积稳定性好，抗渗、抗冻融、抗腐蚀和抗碳化性能突出；适应性广对硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐、粉煤灰水泥、火山灰水泥和各种掺合料均具有广泛的适应性。
绿色、环保，所用原料无毒无害，生产过程中无三废产生。
二、技术指标表1 减水剂匀质性指标检验项目质量指标检验结果外观/ 浅棕黄色透明液体密度g/cm3 1.020-1.050pH / 6~8固含量/ 40±1碱含量（Na2O+0.658K2O %）≤10.0 2.1氯离子含量（%）≤0.2000.018硫酸钠含量（%）≤10.00 1.20水泥净浆流动度mm ≥270300表2 混凝土物理力学性能检验项目质量指标检验结果减水率（%）≥2535常压泌水率比（%）≤200压力泌水率比（%）≤9035含气量（%）≤5.0 3.5坍落度保留值mm 30min ≥18022060min ≥150180抗压强度比（%）3d ≥1701957d ≥15018028d ≥135155对钢筋锈蚀作用无锈蚀无锈蚀收缩率比（%）≤135103三、应用范围1、适用于配制早强型混凝土、缓凝型混凝土、预制混凝土、现浇混凝土、大流态混凝土、自密实混凝土、大体积混凝土、高性能混凝土和清水混凝土，各种工业及民用建筑中的预拌和现浇混凝土。
聚羧酸高性能减水剂
目录1.减水机理 (2)2.优良的性能 (2)2.1 减水剂的匀质性分析 (2)2.2 水泥水化热－电性能分析 (3)2.3 早强效应 (3)2.4减水性能分析 (4)2.5 环保分析 (4)聚羧酸高性能减水剂聚羧酸系高性能混凝土减水剂是20世纪80年代中期由日本首先开发应用的新型混凝土减水剂。
它主要是通过不饱和单体在引发剂作用下共聚，将带活性基团的侧链接枝到聚合物的主链上，使其同时具有高效、控制坍落度损失和抗收缩、不影响水泥的凝结硬化等作用。
聚羧酸系高性能减水剂是完全不同于萘磺酸盐甲醛缩合物NSF 和三聚氰铵磺酸盐甲醛缩合物MSF减水剂，即使在低掺量时也能使混凝土具有高流动性，并且在低水灰比时也具有低粘度和坍落度保持性能。
它与不同水泥有相对更好的相容性，是高强高流动性混凝土所不可缺少的材料。
聚羧酸系混凝土减水剂是继木钙和萘系减水剂之后发展起来的第三代高性能化学减水剂，与传统减水剂相比主要具有以下几个突出的优点:a.高减水率：聚羧酸高性能减水剂减水率可达25-40％。
b. 高强度增长率：很高的强度增长率，尤其是早期强度增长率较高。
c.保坍性优异：极好的保坍性能，可保证混凝土极小的经时损失。
d.匀质性良好：所配混凝土有非常好的流动性，容易浇注和密实，适用于自流平、自密实混凝土。
e. 生产可控性：可通过对聚合物分子量、侧链的长短、疏密及侧链基团种类的调整来调节该系列减水剂的减水率、保塑性和引气性能。
f.适应性广泛：对各种纯硅、普硅、矿渣硅酸盐水泥及各种掺合料制混凝土均具有良好的分散性及保塑性。
g.低收缩性：能有效提升混凝土的体积稳定性，较萘系减水剂混凝土28d收缩降低了20%左右，有效的减少了混凝土开裂带来的危害。
h.绿色环保：无毒性、无腐蚀性，不含甲醛及其他有害成分。
1.减水机理聚羧酸高性能减水剂是运用分子结构设计原理，以DLVO电荷排斥理论和空间位阻效应理论为基础，将带有不同功能的活性基团接枝到主链上聚合而成。
聚羧酸减水剂
1.张小芳：MPEGMA 大单体的合成及聚羧酸减水剂的制备[8] 合成原料：甲氧基聚乙二醇单甲醚（MPEG-1200 和 MPEG-2000）、甲基丙烯 酸甲酯（MMA）、NaOH、对苯二酚、甲基丙烯酸、2-丙烯酰胺-2-甲基丙磺酸（AMPS）。 合成步骤：在通入氮气的条件下，以 MPEG-1200/MPEG-2000 和 MMA 为原 料进行酯交换反应，合成制备聚羧酸减水剂的大单体甲氧基聚乙二醇甲基丙烯酸 酯（MPEGMA），其中，以 NaOH 为催化剂，对苯二酚为阻聚剂。将大单体 MPEGMA 与甲基丙烯酸、AMPS 进行共聚反制得聚羧酸减水剂 PC-2。 研究结果：与 PC-1 相比，PC-2 侧链中带有不同长度的链段而具有更好的保 塑性，PC-2 主链中引入了-COOH 和-SO3H 基团单体而具有更好的分散性。 2.张海波：用三乙胺催化合成聚羧酸减水剂研究[1] 设计思路：PCE 合成方法可分为可聚合单体直接共聚法，聚合后功能化法原 位聚合与接枝等，几种各种合成方法中都存在着酸醇酯化的过程，目前使用较多 的是酸性催化剂，而酸性酯化反应催化剂对金属合成设备的腐蚀性较强，采用碱 性催化剂则可以有效降低对合成设备的要求。 合成原料：水解聚马来酸酐（HPMA）、聚乙二醇单甲醚（MPEG）、浓硫酸、 对甲苯磺酸、三乙胺、NaOH。 合成步骤：以催化剂催化 HPMA 与 MPEG 的酯化反应，将 MPEG 接枝在 HPMA 上形成梳状结构的聚羧酸减水剂（如图 1 所示为减水剂分子示意图），此酯化反 应在浓硫酸催化作用下效果最佳，在对甲苯磺酸和三乙胺作用下效果相似，在 NaOH 作用下效果最差。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
聚羧酸高效减水剂
产品主要执行GB8076－1997《混凝土外加剂》标准及铁道部科技基[2005]101号《客运专线高性能混凝土暂行技术条件》和科技技[2006]104号《客运专线高性能混凝土用外加剂产品检验细则》，以及JG/T223－2007《聚羧酸系高性能减水剂》标准，各项性能指标均达到上述标准要求。
1、掺量低，减水率高，掺量为1.0%左右时，减水率超过35%。
2、早强高强，早期强度提高50%以上，28天强度提高30%以上，特别适用高掺量粉煤灰混凝土。
此种减水剂在低掺量范围内，强度增长随掺量增加明显，但在超过最佳掺量后强度不会随掺量进一步提高。
3、低坍落度损失，1h坍落度保持率很好，低正温时保持不变，扩展度还有增加，气温超过20度，1h坍落度略有损失，但也保持在95%以上，气温超过30度，1h坍落度保留值仍有93%。
4、混凝土工作性好：用聚羧酸高效减水剂配制的混凝土即使在高坍落度情况下，也不会有明显的离析、泌水现象，混凝土外观颜色一致。
对于配制高流动性混凝土、自流平混凝土、自密实混凝土、清水饰面混凝土极为有利。
用于配制高标号混凝土时，混凝土工作性好、粘聚性好，混凝土易于搅拌。
5、掺入本品的混凝土具有很好的耐久性，在充填性、稳定性、可泵性、强度密实性、抗硫酸盐腐蚀性、抗碱－骨料反应性、抗冻性、抗收缩和徐变等性能方面均优于普通减水剂。
6、与不同品种水泥和掺合料相容性好，解决了采用其它类减水剂与胶凝材料相容性问题。
7、产品稳定性好：低温时无沉淀析出。
8、绿色环保产品，本品碱含量、氯离子含量、硫酸钠含量、甲醛含量均非常低，且在生产过程中不产生对自然环境的污染，符ISO14000环境保护管理国家标准，有利于可持续发展。
9、经济效益好：工程综合造价低于使用其它类型产品。
匀质性指标
序号试验项目指标
1 固体含量(液体) 控制在生产厂控制值相对量在3%之内
2 PH值应在生产厂控制值的±1.0之内
3 密度控制在±0.01g/ml之内
4 水泥净浆流动度不应小于生产厂控制值的95%
5 砂浆减水率不应小于生产厂控制值的95%
6 氯离子含量控制在生产厂控制值相对量的5%之内
7 总碱含量控制在生产厂控制值相对量的5%之内
8 硫酸钠含量控制在生产厂控制值相对量的5%之内
混凝土性能指标
序
号试验项目
性能指标
FHN HN
ⅠⅡⅠⅡ1
减水率/% 不小
于
25 18 25 18 2
泌水率比/% 不
大于
60 70 60 70 3
含气量/% 不大
于
6.0
4
1h坍落度保留值
/mm 不小于
- 150
5 凝结时间/min -90～+120 >+120
6 抗压
强度
比/%
不小
于
1d 170 150 -
3d 160 140 155 135
7d 150 130 145 125
28d 130 120 130 120
7 28d收缩
率比/%
不大于
100 120 100 120
1、聚羧酸高效减水剂的掺量为胶凝材料总重量的0.4%～2.5%，常用掺量为0.8%～1.5%。
使用前应进行混凝土试配试验，以求最佳掺量。
2、聚羧酸高效减水剂不可与萘系高效减水剂混合使用，使用聚羧酸高效减水剂时必须将使用过萘系高效减水剂的搅拌机和搅拌车冲洗
干净否则可能会失去减水效果。
3、使用聚羧酸高效减水剂时，可以直接以原液形式掺加，也可以配制成一定浓度的溶液使用，并扣除HK－1聚羧酸高效减水剂自身所带入的水量。
4、由于掺用聚羧酸高效减水剂混凝土的减水率较大，因此坍落度对用水量的敏感性较高，使用时必须严格控制用水量。
5、聚羧酸高效减水剂与绝大多数水泥有良好的适应性，但对个别水泥有可能出现减水率偏低，坍落度损失偏大的现象。
另外，水泥的细度和储存时间也可能会影响聚羧酸高效减水剂的使用效果。
此时，建议通过适当增大掺量或复配其它缓凝组分等方法予以解决。
6、掺用聚羧酸高效减水剂后，混凝土含气量有所增加（一般为2%～5%）有利于改善混凝土的和易性和耐久性。
7、由于聚羧酸高效减水剂掺量小、减水率高，使用聚羧酸高效减水剂配制C45以上的各类高性能混凝土，可以大幅度降低工程成本，具有显著的技术经济效益；用于配制C45以下等级混凝土，虽然HK－1聚羧酸高效减水剂的成本偏高，但可以通过增加矿物掺合料用量，降低混凝土的综合成本，同样具有一定的技术经济效益。
