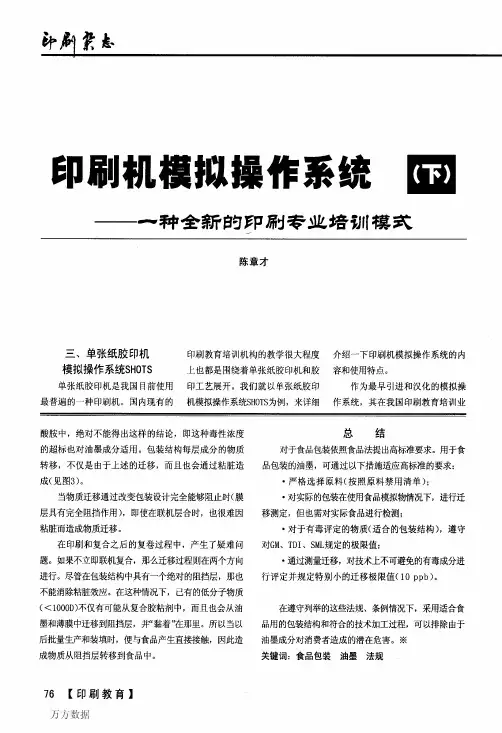

印刷机模拟操作系统(下)——一种全新的印刷专业培训模式
ＰＲｌＮＴｌＮＧＦＩＥＬＤ２００６．７ＮＯ．２４４表２安装印刷机模拟操作系统的硬件配置要求单显示屏配置ＣＰＵＰｅｎｔｉｕｍ５００＋内存最少１２８ＭＢ硬盘４Ｇ操作系统９５，９８，２Ｋ，ＸＰ鼠标微软兼容ＣＤＲｏＭ驱动器８ｘ以上软盘驱动器３．５”图形卡ｗｉｎｄｏｗｓ中，在１６位色下至少有８００×６００分辨力的能力第一个显示器最少１７”（图形输出能力），２１”最佳声卡和扬声器兼容的声霸卡双显示屏另加的配置图形卡ＭＡＴＲ０ｘＧ４５０（两个接口）第二个显示器和第一个显示器的特性一样已经有三年多的使用实践。
表２所列为该软件必须的硬件配置要求。
算机磊蓑嚣金至茎蓁票薹籀喜＿菖图８ｓＨ。
Ｔｓ软件的三个模块算机的硬件配置要求不是很高，国…。
内目前使用的计算机基本上都能满足。
软件的安装也很简单，安装好的软件由三个部分组成，如图８所示。
其中左边为新样张添加软件ＣＯＰＹＧＥＮ，通过它可以为模拟软件添加新的样张，操作中需要大量的印前知识和技能，所以可以说它是印前工艺和流程的模拟操作软件；中间为模拟操作练习模块快捷键，主要供演示和学员选择模拟练习使用，每种软件都自带有１００多套典型的练习供学员选用；右边为练习生成器，可供教师设置添加练习，链接多媒体文件，进行练习课程管理，费用文件设置和相关参数修订。
双击其中的Ｓｈｏｔｓ图标，便会进入到软件的主操作界面（首页），如图９所示。
这个界面被设计成了印刷色卡的形状，共由五个部分组成，从下到上依次为：１．系统退出点击会关闭模拟软件并回到程序主图标窗口。
２．软件信息点击后会出现一个如图１０所示的ＳＨＯＴＳ产品开发的概况。
从中我们可以看到参与该软件系统开发的相关研究机构和企业的名单。
３．计算机设置点击后进入如图１１所示的计算机设置窗口，对于模拟中使用的语言（英语、法语、德文、中文等）、双显示屏和声音在这里可以进行选定。
如果选择了带音响操作，则后面的操作中包括开机警铃、印刷机运转等声音都可以听到，模拟效果会更佳。
HPPrintOS
HP PrintOS 印刷生产的革新PrintOS 是一种包含应用的打印生产操作系统，这些应用有助于您更好地发挥 HP 印刷机和打印机的功能，并能简化和自动化您的生产流程。
使用PrintOS 可持续改善您的运营，并实现全新形式的协作。
随时随地访问基于云的开放、安全的P rintOS平台。
3印刷生产的革新HP PrintOS 正转变着印刷厂商的业务运营和创收方式，无论小型还是大型厂商均是如此。
PrintOS 是包含一组 Web 和移动应用的打印生产操作系统，这些应用有助于您更好地发挥 HP 印刷机和打印机的功能，并能简化和自动化您的生产流程。
使用 PrintOS 可持续改善您的运营、启发您的员工，并更快地做出更明智的业务决策。
PrintOS 能够管理任意数量的作业从提交到配送的整个流程，有助于您与合作伙伴及同事协作，并有利于您探索全新的增长机会。
几乎能随时随地访问基于云的开放、安全的 PrintOS 平台。
1 PrintOS 是一种适用于打印企业的操作系统• 集成性 – 通过单一点即可运行各种生产运营应用• 连接与协作点 – 可与其他地区的印刷厂商连线，在当地进行打印和交付• 持续可用 – 几乎能随时随地进行访问• 始终最新，不断改善 – 保持业界领先的安全性和隐私权标准• 可扩展 – 创建专门适合您业务开展方式的功能PrintOS 对您的企业来说是一种全新的体验• 轻松、直观集成硬件、软件和服务• 通过云进行交付 –无需 IT 2 –成本低廉3• 提供量身打造的灵活选项• 提供可扩展、可扩充的解决方案PrintOS 将在 Drupa 2016 上正式面向 HP Indigo 和 HP PageWide 卷筒印刷机客户推出，并将于 2017 年扩展至 HP Scitex 和 HP Latex 客户。
大多数 PrintOS 将在不增加成本的情况下，提供给持现有服务合同或与 HP 或其代理商具有良好合作关系的客户。
MPM初级培训资料
MPM UP-2000印刷机培训资料1. 设备外观2. 操作安全及电源系统操作和安全紧密联系，在设备操作时要注意人生安全，其次保证设备和产品不受损失，设备操作前一定先得了解其安全系统，在设备有异常状况出现时做出相应且果断措施。
各系统按钮位置如图（2）所示。
图1图22.1EMERGENCY STOP（紧急开关）位置——设备上一共有四个，黄底红色，标识EMERGENCY STOP的按钮。
在设备的正面、COVER两边的手动控制面板最上端有两个EMERGENCY STOP按钮，在设备的后面两侧电源控制面板最上端也有两个EMERGENCY STOP按钮（如图2所示）。
作用——在设备AUTO RUNNING或手动操作时，如出现人员受伤或设备异常紧急情况时可按下设备上的四个之中的任何一个EMERGENCY STOP按钮，使设备完全处于断电，机械可运动部位将处于完全停止，所有的SERVO MOTOR都处于锁定状态，同时关闭总气路，所有气动装置断气。
3.UP2000工作过程及操作介绍LOADER——SCREEN PRINTER传送一个可接收信号给LOADER之后，从LOADER传送一块JIG进入SCREEN PRINTER LOADER部位，LOADER IN-SENSOR感应到有JIG进入，CONVEYOR MOTOR随即转动，使在LOADER部位的JIG通过MOTOR带动的BELT进入WORK STA TION。
PRINT——在PCB传送到WORK STA TION时由TABLE右边(或VISION HEADER)上的BOARD STOP SENSOR感应其是否到位，感应到有PCB到位，立即停止正在LOADING的位置；将装载有PCB的工作台上升至钢网的位置，此时的BOARD与STENCIL基本接触，事先要先做了STENCIL HEIGHT(钢网高度测试)，SQUEEGEE HEIGHT（刮刀压力测试）；于STENCIL的表面开始移动SQUEEGEE，SOLDER PASTE 在斜向前有角度的SQUEEGEE和各参数的合力之下，以翻滚的状态行进，如图3所示，以达到SOLDER PASTE能在翻滚的压力下填充进STENCIL 网孔中。
SMT员工培训教材
QC操作操作注意事项
5、 QC操作及重点注意事项
拿板前必須戴好静电环
未戴静电环
QC操作操作注意事项
5、 QC操作及重点注意事项
PCB出爐后产品不能叠放，保 持2个以下
PCB出爐后未及时检查
QC操作操作注意事项
5、 QC操作及重点注意事项
PCB须装入到板架内， 方向一至
全自动印刷注意事项
1、全自动印刷机操作及重点注意事项
印刷漏印不良
印刷良品
2、半自动印刷机操作及重点注意事项
1、全自动印刷机操作及重点注意事项
6、修理操作及得点注意事项
3、贴片机操作及重点注意事项
4、手贴操作及重点注意事项
5、QC操作及重点注意事项
2、半自动印刷机操作及重点注意事项
QC目检操作流程
爐后撿板位机板
V.S 全检
NO
5、 QC操作及重点注意事项
修理位坏机 OK
标示坏机位置
装入板架
坏机超出标准停线
修理位修机
１
２
３
４
５
６
从物料架中取1PCS主板
检查PCB板上的正面元件
将PCB板斜角45度检查元件
PCB板斜角45度检查排座、 内存、SQ
目检后将PCB板装入物料架中
将PCB板翻转到SQ面检查小元件 位置是否有贴错
贴片机运作流程
物料员出板上拉
核对 P/N,记 数
装 料
3、贴片机操作及重点注意事项
丝印位PASS 板
打 机
打 完
装 料
下工序
无 料
贴片机操作方法
１
２
３
４
５
smt印刷机电脑的操作流程
分析不良品原因并采取相应措施改进
对抽检中发现的不良品，需进行原因分析。
根据原因分析结果，采取相应的改进措施，如调整印刷参数、更 换材料等。
改进措施实施后，需重新进行质量检查，确保产品质量符合要求 。
将质量信息反馈给相关人员
操作员需将质量信息及时反馈给相关人员，包括生产主管 、品检员等。
在清洗过程中，注意保护钢网，避免损坏或变形。
确认其他辅助功能设置
确认印刷机的各项辅助功能设置，如 真空吸附、定位、检测等。
在操作过程中，注意观察各项辅助功 能的运行情况，及时进行调整和优化 。
根据印刷需求，调整各项辅助功能的 参数，确保印刷过程稳定可靠。
03
编程与导入文件
编写或导入生产程序文件
05
质量检查与记录
对首件产品进行质量检查，确认符合要求
操作员在正式生产前，需对首件产品进行全面的质量 检查。
检查项目包括印刷位置、印刷效果、颜色、清晰度等 。
确认首件产品符合要求后，方可进行批量生产。
定期对印刷质量进行抽检，并记录数据
在生产过程中，操作员需定期对印刷质量进行抽检。
抽检频率可根据生产情况和质量要求进行调整。
据。
04
开始生产操作
将PCB板放置在指定位置并固定好
检查PCB板是否完好无损，无 弯曲、无污渍、无氧化等现象
。
根据PCB板的尺寸和形状， 调整印刷机上的定位装置， 确保PCB板放置平稳、固定
牢固。
确认PCB板的放置方向与印刷 方向一致，避免出现反向印刷
的情况。
启动自动上料装置，将锡膏添加到钢网上
smt印刷机电脑操作流程
dek一级
DEK 265GSX印刷机培训教材（一级）（适合于副操作和新员工）编制_________审核_________目录第一部分基础部分一．概述二．开机三．屏幕显示四．生产程序的调用五．钢网的安装与拆卸六．支撑顶针的设置七．刮刀的安装八．自动清网系统的设置及消耗品的更换第二部分视觉系统一．基准点的类型二．基准点的认识三．注意事项第三部分维护和保养一．维护二．保养第一部分基础知识一．概述DEK印刷机是由英国DEK公司制造生产的，我们现在用的DEK印刷机有：265GSX、265Horizon两种，我们的培训教材以265GSX机型为参照来编写，印刷机的主要参数为PCB尺寸：45×45mm～510×508mm、PCB 厚度为：0.4～6mm、印刷速度：2～150mm/s、印刷压力：0～20Kg、Cycle time：10s。
机器配置：温度控制单元（TCU）、自动擦网系统（Wipe system）、真空单元、自动轨道调节、2D检查（horizon现可用）、SPC数据收集。
相关特性：pcb板一段式传送、夹板式定位，真空泵外置，视觉系统的camera 由直流马达驱动，通过移动钢网来进行视觉校正。
二．开机1．首先检查机器内是否有异物，确保各运动部位间畅通无阻。
2．打开机器右下方的主电源开关。
3．等待机器显示屏出现“Press System button to Initialize”。
4．按绿色的“System”按键。
三．屏幕显示按“System”按键后，机器的每个回转轴会依次初始化（按照机器最后调用的程序参数），随后显示主菜单屏幕。
主菜单包括以下四部分：1．日期和时间2。
主控制屏幕3。
信息提示栏4。
菜单栏(图表1)其中1~3项的内容仅是显示，不能直接修改。
第4项的菜单栏各对应不同的(图表1)四．生产程序的调用1．在主菜单屏幕下按F6---Setup(设置) (图表1)，菜单栏会出现新的菜单。
(图表2)3．用Left(左)、Right(右)、Up(上)、Down(下)键(各对应F4~F7)，选择一个待生产的文件。
SMTMPMUP2000印刷机培训教材
10.主操作屏幕
2021/9/17
*
Teach
Teach Board Teach Vision Device Layout Teach ID
内容：
2021/9/17
*
6.关于MPM UP2000 HIE
MPM UP2000 HIE 是一种自动钢网印刷机 在贴片机安装零件之前,印刷机将焊膏印在PCB上。 印刷机以下面的方式工作. a. 输送带把PCB送入印刷机 b. 机器找PCB的主要边并且定位 c. Z 形架向上移动至真空板的位置 d. 加入真空,牢固地固定PCB在特定的位置 e. (相机) 慢慢移动至PCB的第一个目标 (基准点)
*
灯塔 三层的灯塔的指示机器当前状态 操作员应一直注意灯塔
8. 机器部件
紧急停止状态
指示不正常(错误)的状态/待命状态
指示正常状态
2021/9/17
*
8. 机器部件
印刷头 .
印刷头（背面）也装有一套触觉感应器，用来测定钢网与刮刀的高度关系。
标准印刷头有两套刮刀
2021/9/17
0.000
Print Teach File Utilities Maintenance
2
8
9
1
7
16..000
16..000
0.000
0.000
0.000
0.000
0.000
5
6
4
10
印网
PCB
DEK印刷机培训教程
DEK印刷机培训教程2010.6.25目录1安全注意事项………………………………………………………1-2页2开机………………………………………………………………………….3页3程序的调用………………………………………………………………3-7页4印刷机程序制作……………………………………………………….7页4.1新产品建立……………………………………………………………...7-9页4.2程序参数界面设置………………………………………………………9页4.2.1.支撑……………………………………………………………………9页4.2.2.耗材选项………………………………………………………………10页4.2.3.刮刀……………………………………………………………………12页4.2.4.钢网……………………………………………………………………13页4.2.5.基准点…………………………………………………………………13页4.2.6.2D检测………………………………………………………………..17页4.2.7.基板限定数……………………………………………………………23页5关机………………………………………………………………………..22-24页6耗材的更换………………………………………………………………..24页6.1，网板擦拭纸的更换……………………………………………………..25页6.2，网板清洗液的添加……………………………………………………..28页7设备异常处理……………………………………………..28页1、安全注意事项： (3)1.1、接触焊锡膏时应佩戴手套 (3)1.2、取放刮刀时，避免刀锋划 (3)1.3、手动移动设备内各部件时， (3)1.4、手动移动设备时，必须确认 (4)1.6、设备使用中如果发生非正常 (4)2 开机 (5)1、安全注意事项：1.1、接触焊锡膏时应佩戴手套如果焊锡膏接触皮肤，应立即用水冲洗.1.2、取放刮刀时，避免刀锋划过皮肤，防止划伤身体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图１ｓＨＯＴｓ印刷大厅界面图２Ｈｅａｔｓｅｔ印刷大厅模拟图图３Ｈｅａｔｓｅｔ操作调节界面图４Ｈｅａｔｓｅｔ印张分析界面
拟操作系统。
它是飞行员培训过程中熟悉驾驶环境、积累驾驶经验必不可少的重要手段。
同样印刷机模拟操作系统借助模拟操作软件和必要的相关硬件全真模拟各种印刷过程中的印刷场景，实时输出和分析印张，为当今印刷教育和培训开辟了一条崭新的模式。
该系统从１９９６年开始研发，２００１年正式投入市场，很快便得到世界印刷业的认同和接受，短短的几年时间已经有超过１０００套系统在世界范围内安装使用。
目前在中国已经安装有１９套该系统，其中有１５套安装在合肥中德印刷培训中心，同时该中心也承担着模拟操作系统的汉化和在国内的推广工作。
７６【印刷教育】
二、印刷机模拟操作系统的
组成和特点
印刷机模拟操作系统更确切地
说应该称为印刷机模拟操作系统家
族。
目前该家族主要由五种模拟操
作系统组成：
１．单张纸胶印机模拟操作系统
ＳＨＯＴＳ（ｔｈｅｓｈｅｅｔ—ｆｅｄｏｆｆｓｅｔ
ｔｒａｉｎｉｎｇｓｉｍｕＩａｔｏｒ）
这是一种专门针对单张纸胶印
机的模拟操作系统。
其模拟的印刷
大厅如图１所示，该系统提供了单张
纸胶印机印刷过程中大量的包括印
前准备、印刷环境控制、机器调
节、水墨平衡控制和印张分析、故
障排除等内容的模拟操作，提供有
超过１０种不同类型的从双色、四色
到五色、六色加上光的印刷印张。
２．商业轮转胶印机模拟操作系
匆ｔＨｅａｔｓｅｔ（ＳＲＨ／Ｓ）
该系统与德国罗兰公司联合开
发，印刷大厅模拟图如图２所示。
其
完备的全仿真印刷控制界面，实时
印张分析，提供有大量不同的印单
和印张分析工具，为商业轮转印刷
工提供了一个经济、安全、高效的
培训新途径。
图３和图４分别为该系
统中操作调节界面和印张分析界面
举例。
３．报业轮转胶印机模拟操作系
句ＥＣｏｌｄｔｓｅｔ（ｎｅｗｓｍｕＩｔｉｗｅｂ）
和Ｈｅａｔｓｅｔ系统类似，ｃｏｌｄｓｅｔ
系统中几乎涵盖了报业轮转印刷机中
几乎所有常见机器操作和调节，并提
供有大量的印单和模拟操作练习。
４．柔性版印刷机模拟操作系统
Ｆｅｘｏ（ｆｆｅｘｓｙｓ）
Ｆ１ｅｘｏ和下面的ＧＰＳ作为新近开
发的两种模拟操作系统，它们的界
面更为逼真，也更为直观，人机对
话与互动性功能更强。
这两种系统
的印刷大厅的印刷机可以通过点击
实现印刷机操作面和传动面的转
换，从而在设备调节时模拟效果更
佳，其印刷大厅界面如图５所示。
图５Ｆｌ
ｅｘｏ印刷大厅界面
ＰＲＩＮＴＩＮＧＦｌＥＬＤ２００６．６ＮＯ．２４３
图６ＧＰＳ印刷大厅界面
图７ＧＰｓ印刷机组控制调节界面
５．凹版印刷机模拟操作系统ＧＰＳ—Ｐａｃｋｓｍ（ｇｒａｖｕｒｅｐｒｏｃｅｓｓｓｍｕａｔｏｒ）
从图６和图７可以看出ＧＰＳ—Ｐａｏｋｓｉｍ操作界面的新颖和独特之处，其强大的模拟操作功能更让人有身临其境之感。
这五种印刷机模拟操作系统在功能方面共有的特点有：
（１）每种系统中都设有大量不同类型的典型的印张，从而赋予了模拟系统极大的趣味性，也使模拟的内容更加丰富。
（２）印张输出与机器操作实时响应，ＳＨＯＴＳ系统的印张输出还设置了效果延时反应，从而与实际印刷更加贴近。
印张上反映的各种故障如墨杠、套印不准、糊版、打皱、拉毛、脏版等，形象逼真。
质量控制和印张分析的各种工具全面，操作
简便，并且能够取得具有实际指导
意义的各种数据。
（３）每种系统都带有大量的两种
类型的练习，一种为标准练习，未
设任何故障，作为演示和原理性讲
解使用；另一种为非标准练习，其中
预设了一个或多个故障，供不同层次
的学员使用。
另外，系统还有练习的
添加设置功能，教师可以通过专门的
练习生成器添加和管理练习。
随着
模拟系统使用时间的推移，练习模
块中的练习题库也越丰富。
（４）操作过程的自动记录功能保
障了教师对学员模拟操作过程的检
查和控制，也有利于教师对学员的
操作过程进行评价和总结，所以系
统甚至可以用来作为学生实践操作
考试的平台。
系统中附带的帮助文
件，提供了大量如故障名称、定
义、可能原因列表和机器与工艺过
程控制各种参考数据等方面的内
容，供学员随时查阅。
（５）多媒体文件的链接功能，除
了每种系统自身带有的数量众多的
影像视频文件可供随时点击观看
外，和自由设置练习一样，教师可
以在相应的操作点链接自己制作的
视频文件。
例如，可以在Ｐｓ版更换
这一操作点链接一个海德堡胶印机
安装ＰＳ版的视频文件，学员点击后
就可以播放。
可以说，印刷机模拟操
作系统随着不断的使用其内容也将越
来越丰富，功能会越来越强大。
（６）每种系统不针对某一特定的
印刷机机型，而是综合了当今流行
的各种印刷机的特点，在机器的结构
和调节、操作界面、工艺控制过程和
印刷环境、印单管理等方面都具有
很强的代表性和真实性。
其加入的
费用自动累积计算文件更加强了学
员的成本控制意识的培养。
除了这些共有的特点外，每种
操作系统还会有很多自身的特点。
作为开放的系统，随着使用中内容
和功能的不断拓展，其在教育培训
中所能体现的价值也将更加显著。
由于所有的操作都是在电脑上完成，
其安全性、经济性和趣味性是其他任
何实习实训方式无法比拟的。
与相应的印刷方式应用的主要
领域一样，五种模拟操作系统软件
使用的主要对象如表１所示。
※
（未完待续）
作者单位：安徽新闻出版职业技术
学院
关键词：印刷机模拟操作系统教育
培训
表１印刷机模拟操作系统应用的主要领域
应用领域ＳＨＯＴＳＨｅａｔｓｅｔＣ０１ｄｓｅｔＦｌｅｘｏＧＰＳ—Ｐａｃｋｓｉｍ商业印刷ｏｏ
书刊印刷ｏｏｏ
报纸印刷ｏｏｏ
包装印刷ｏｏｏ
教育培训ｏｏＯｏＯ
印刷供应商ｏｏｏｏｏ
【印刷教育】
