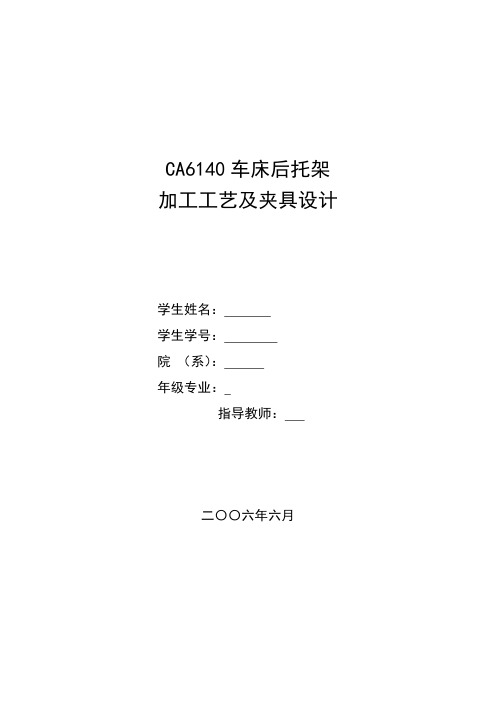

CA6140 车床后托架 加工工艺及夹具设计学生姓名:学生学号:院 (系):年级专业:指导教师:二〇〇六年六月摘 要摘 要在生产过程中,使生产对象(原材料,毛坯,零件或总成等)的质和量的状 态发生直接变化的过程叫工艺过程,如毛坯制造,机械加工,热处理,装配等都 称之为工艺过程。
在制定工艺过程中,要确定各工序的安装工位和该工序需要的 工步,加工该工序的机车及机床的进给量,切削深度,主轴转速和切削速度,该 工序的夹具,刀具及量具,还有走刀次数和走刀长度,最后计算该工序的基本时 间,辅助时间和工作地服务时间。
关键词工序,工艺,工步,加工余量,定位方案,夹紧力ABSTRACTEnable producing the target in process of production (raw materials, the blank , state of quality and quantity on part become always ) take place direct course of change ask craft course, if the blank is made, machining, heat treatment , assemble etc. and call it the craft course. In the course of making the craft , is it confirm every erector location and worker step that process need this of process to want, the locomotive of processing , this process , and the entering the giving amount of the lathe, cut depth , the rotational speed of the main shaft and speed of cutting, the jig of this process, the cutter and measuring tool, a one hundred sheets of number of times still leaves and a one hundred sheets of length leaves, calculate basic time of this process , auxiliary time and service time of place of working finally.Keywords: The process, worker one, worker's step , the surplus of processing, orient the scheme , clamp strength目 录摘 要 (I)ABSTRACT (II)1 CA6140机床后托架加工工艺 (3)1.1 CA6140 机床后托架的工艺分析 (3)1.2 CA6140 机床后托架的工艺要求及工艺分析 (3)1.2.1 CA6140 机床`后托架的技术要求 (4)1.3 加工工艺过程 (4)1.4 确定各表面加工方案 (4)1.4.1 在选择各表面及孔的加工方法时,要综合考虑以下因素 (4)1.4.2 平面的加工 (4)1.4.3 孔的加工方案 (4)1.5 确定定位基准 (5)1.5.1 粗基准的选择 (5)1.5.2 精基准选择的原则 (6)1.6 工艺路线的拟订 (6)1.6.1 工序的合理组合 (7)1.6.2 工序的集中与分散 (7)1.6.3 加工阶段的划分 (8)1.6.4 加工工艺路线方案的比较 (9)1.7 CA6140 机床后托架的偏差,加工余量,工序尺寸及毛坯尺寸的确定 (12)1.7.1 毛坯的结构工艺要求 (12)1.7.2 CA6140 机床后托架的偏差计算 (13)1.8 确定切削用量及基本工时(机动时间) (16)1.8.1 工序 1:粗、精铣底面 (16)1.8.2 工序 2 粗、半精、精镗 CA6140侧面三杠孔 (18)1.8.3 工序 3:钻顶面四孔 (24)1.8.4 工序 4:钻侧面两孔 (28)1.9 时间定额计算及生产安排 (30)1.9.1 粗、精铣底面 (31)1.9.2 镗侧面三杠孔 (31)1.9.3 钻顶面四孔 (32)2 专用夹具设计 (34)2.1 铣平面夹具设计 (34)2.1.1 研究原始质料 (34)2.1.2 定位基准的选择 (34)2.1.3 切削力及夹紧分析计算 (34)2.1.4 误差分析与计算 (35)2.1.5 夹具设计及操作的简要说明 (36)2.2 镗孔夹具设计 (36)2.2.1 研究原始质料 (36)2.2.2 定位基准的选择 (36)2.2.3 切削力及夹紧力的计算 (37)2.2.4 误差分析与计算 (39)2.3 钻顶面四孔夹具设计 (39)2.3.1 研究原始质料 (39)2.3.2 定位基准的选择 (40)2.3.3 切削力及夹紧力的计算 (40)2.3.4 误差分析与计算 (41)2.3.5 夹具设计及操作的简要说明 (41)结 论 (41)参考文献 (43)致 谢 (44)1 CA6140机床后托架加工工艺1.1 CA6140机床后托架的工艺分析因为其零件尺寸较小, CA6140机床后托架的是CA6140机床的一个重要零件,结构形状也不是很复杂,但侧面三杠孔和底面的精度要求较高,此外还有顶面的 四孔要求加工,但是对精度要求不是很高。
车床后托架加工专用夹具的设计

工艺•装备车床后托架加工专用夹具的设计□霍洪升□董淑婧口 梁张利大连科技学院机械工程学院辽宁大连116052摘要:在车床后托架加工中,需要鐘直径为40 mm、30. 2 mm、25. 5 m m的三个孔。
对此,设计了一套专用夹具。
介绍了专用夹具的定位方案和夹紧方案,计算了切削力和夹紧力,并给出了辅助支撑。
这 一专用夹具采用液压原理,结构简单紧凑,操作安全可靠,加工效率高。
关键词:车床后托架加工夹具设计中图分类号:TH122 文献标志码:A 文章编号= 1000-4998(2021)01-0066-04A b stra ct:In the machining of the rear bracket of lathe, three holes with diameters of 40 mm, 30. 2 mm,and 25. 5 mm need to be bored. For this, a special fixture was designed. The positioning scheme and clamping scheme of the special fixture ware introduced, the cutting force and clamping force were calculated, and the auxiliary supports were given. This special fixture adopts hydraulic principle, it is simple and compact in structure, safe and reliable in operation with high machining efficiency.Keywords : Lathe Rear Bracket Machining Fixture Design1设计背景目前,国内机床制造行业用于车床后托架镗孔的主要是铰链翻转式螺旋夹紧夹具。
后托架工艺规程设计加详细工艺卡片

“CA6140普通车床后托架(831001)”零件的机械加工工艺规程的编制及工艺装备设计机械制造工艺及机床夹具课程设计任务书设计题目:设计“CA6140普通车床后托架(831001)”零件的机械加工工艺规程的编制及工艺装备(2000件/年)生产纲领:2000件/年内容:1、零件图........................................................1张2、毛坯图........................................................1张3、机械加工工艺过程卡.....................................................1张4、机械加工工序卡...............................................................1套5、专用夹具装配图.........................................1张6、夹具专用零件图.........................................1张7、设计说明书 (1)目录前言 (2)一、零件的分析: (3)(二)零件的作用: (3)(三)零件的工艺分析: (3)二、工艺规程的设计: (4)(一)确定毛坯的制造形式: (4)(二)基准的选择 (4)(三) 制订工艺路线: (5)(四)机械加工余量、工序尺寸及毛坯尺寸的确定: (7)(五)确定切削用量及基本工时: (8)三、夹具设计: (25)(一)问题的提出: (25)(二)夹具设计: (25)四、总结: (27)五、主要参考文献: (27)前言机械制造工艺与机床夹具课程设计是在学完了机械制造工艺与机床夹具和大部分专业课,并进行了生产实习的基础上进行的一个教学环节。
这是我们在进行毕业设计之前对所学课程的一次深入的全面总复习,也是一次理论联系实际的训练。
CA6140车床后托架课程设计_代号831001_材料HT200_含工序卡片
目录1 CA6140车床后托架的加工工艺设计 (2)1.1 CA6140车床后托架的结构特点和技术要求 (2)1.2 CA6140车床后托架的材料、毛坯和热处理 (2)1.2.1 毛坯材料及热处理 (2)1.2.2 毛坯的结构确定 (3)1.3 工艺过程设计中应考虑的主要问题 (3)1.3.1 加工方法选择的原则 (3)1.3.2 加工阶段的划分 (4)1.3.3 工序的合理组合 (4)1.3.4 加工顺序的安排 (5)1.4 CA6140车床后托架的机械加工工艺过程分析 (5)1.4.1 CA6140车床后托架零件图分析 (5)1.4.2 CA6140车床后托架的加工工艺的路线 (6)1.5 CA6140车床后托架的工序设计 (11)1.5.1 工序基准的选择 (11)1.5.2 工序尺寸的确定 (11)1.5.3 加工余量的确定 (13)1.5.4 确定各工序的加工设备和工艺装备 (14)1.5.5 确定切削用量及工时定额 (15)2 专用夹具设计 (26)2.1 铣平面夹具设计............................................................................. 错误!未定义书签。
2.1.1 研究原始质料..................................................................... 错误!未定义书签。
2.1.2 定位基准的选择................................................................. 错误!未定义书签。
2.1.3 切削力及夹紧分析计算..................................................... 错误!未定义书签。
2.1.4 误差分析与计算................................................................. 错误!未定义书签。
机械加工工艺过程卡片和图纸——CA6140车床后托架(831001型号)
机械加工工艺过程卡片和图纸——CA6140 车床后托架(831001 型号)、机械加工工艺过程卡片附件图纸产品型号机械加工工艺卡片3佬两个沉头孔停20耐专用夹貝,DO 度锂佑,塞规500300.3121 0.16零(部)件图号产品名称零(部)件名称洽托架(CA6140车床)工步号• 32 .工序内容工艺爰备工序导工序名称20钻铸件 设备名称立式钻床220*60*δ7 设备型号Z5215A夹具编号工f 牛器具编号切速JK )分每批数虽 2000 件夹具名称专用主貝工件器具名称走刀重 (呈米/转) 深度 (至米) 跖两个013mrη的孔 钻两个专用夹具,咼遠钢麻花钻,塞规 专用夹具,雄孔钻,塞规 750 Tooo 30 30 D.3 63 10.≡ 20 材料牌M HTgQO~每台件数同咬力口工件数冷却液 工件定颔 工件工叼Γ~ 戒$ Li 生仪工件军额机动 甫助 0.14 0.3产品型号零(部)件图号共页机械加工工艺卡片产品笆称零(詔)件名称 后托架(CA6.40〉第 4 页3 總平孔025・5mm 端面专用夹貝,高谨钢90度锂钻,塞规350280.410.10Mln工步号PP∩十÷1®Iff l工・:・捡:・+ I十t⅛容內序工工艺密备1 帖孔旳0・至028mm∈ 钻孑&25・5mm 至023・5r∏M 专用夹具,高遠钢麻花钻,塞规 专用夫具,高速钢麻花钻,塞规车 间 工序号工序名称材科牌号3∩钻 HT200毛坯种类 毛坯外形尺寸 毎批缠 毎台件数铸件 220*60*67 2000件 设备名称 设备型号股备编号同时加工件数立式钻床 Z575夹具编号夹具名称 冷却液工件器具编号主 轴 转 速 (牡/分) 切 削速 度 (米/分)专用夹具 工件器具名称工件定额工何工艸/弁 卓纠 I 空应走刀童 (毫米/转) 切削 ≠ 深度 J (耄米)TX刀 工件军额 教 ―禰助320 38tΓ 28 28 0.4 0.4 1 0.62min 1 0.54ml∩3 扩孔到0&・5nn 专用夹具,扩孔钻,塞規 360Re0.+0.46mi机械加工工艺卡片产品型号零(部)件图号共页产品名称零(部)件名称后托架(CA6140)第 5页220工并号 工序各饰怨台會教毛址种类 扩 ⅞¾t⅞g 2θocrf⅜ O厂O + L斗g+工序内容夹具编号夹具名称 冷刼液专用夹具工件换工件器具编号工件誥具名称/设短名祢设农员号Plfft 加:L 件数立式⅛床设务虫号Z575扩孔到038.7nn 扩孔到029.5円∏ 工艺装备专用夹具,扩孔$占,塞观 专用夹具,犷孔钻,软轴 Ji 转/分) 210 I 度 (米/分) 26 逹刀莹 侄米/转) Wr深度 (碌)工件定额 机动 辅助0.5 350320.60.63min 0.32ml产品型号零(部)件图号共机械加工工艺卡片产品名称零(部)件名称后托架(CAg40)第页-T -------------------------------步工序内容号1 删妇屣2∩n2 钻 ®L^6nm工艺装备专用夹具,05∙3ηrι麻待⅛,塞规专用夹具,纯PlE麻花⅛銮规毛坯种貴^w~匸斤号 ____________Bo l ■毛址外形尺寸Eer6L67工芹名称詁20Qm牛« £ »号I≡irt2niff «1Z5215Λ夹具编号夹具名称冷却液专斥夹具工件器具名称工件定颉/1600CT 削速/5(米/分〉30走刀量〔毫米/菇)^USΓ深度(毫米)0.1≡1800 380.2刀工怦颔数椭¾辅亦0∣14nlnJ.29πin产品型号 零(部)件图号共贡 机械加工工艺卡片产品名称零(咅B )件名称后托架(沁140)第页工斤弓工并名称60毛址种貴毛址外滋尺寸 SIItag 后台件数懈牛££0*60*67200Of 牛谀野&林设徒筑号ISl 时立式⅛床Z575夹具编号冷却液夹具名称 专用夬具工件定颔 工件養具编号工件器具名称工步号容内序工工艺装备走刀童〔毫米/转) 切削专用夹具,MG 丝锥IQOO3S0.2刀工件孕颔 数机动I 辅助O.lnln产品型号零(部)件图号共机械加工工艺卡片产品名称零(部)件名称后托架("6140)页步号PPQ备装艺工1 半精熔怛39・7rη∣η3 半精画。
后托架831001夹具设计
目录1 CA6140机床后托架加工工艺 (2)1.1CA6140机床后托架的工艺分析 (2)1.2CA6140机床后托架的工艺要求及工艺分析 (2)1.2.1 CA6140机床`后托架的技术要求 (3)1.3加工工艺过程 (3)1.4确定各表面加工方案 (4)1.4.1 在选择各表面及孔的加工方法时,要综合考虑以下因素 (4)1.4.2 平面的加工 (4)1.4.3孔的加工方案 (4)1.5确定定位基准 (5)1.6工艺路线的拟订 (5)1.7CA6140机床后托架的偏差,加工余量,工序尺寸及毛坯尺寸的确定及毛坯材料的热处理 (6)1.7.1 毛坯的结构工艺要求 (7)1.7.2 CA6140机床后托架的偏差计算 (7)1.7. 3毛坯材料的热处理 (12)1.8确定切削用量及基本工时(机动时间) (12)1.8.1 工序1:粗、精铣底面 (12)1.8.2 工序2 粗、半精、精镗CA6140侧面三杠孔 (13)1.8.3 工序3:钻顶面四孔 (20)1 .8. 4 工序4:钻侧面两孔 (20)2 专用夹具设计 (27)2.1钻顶面四孔夹具设计 (27)2.1.1 研究原始质料 (27)2.1.2 定位基准的选择 (27)2.1.3 切削力及夹紧力的计算 (27)2.1.4 误差分析与计算 (28)2.1.5 夹具设计及操作的简要说明 (29)结论 (29)参考文献 (30)1 CA6140机床后托架加工工艺1.1 CA6140机床后托架的工艺分析CA6140机床后托架的是CA6140机床的一个重要零件,因为其零件尺寸较小,结构形状也不是很复杂,但侧面三杠孔和底面的精度要求较高,此外还有顶面的四孔要求加工,但是对精度要求不是很高。
后托架上的底面和侧面三杠孔的粗糙度要求都是6.1Ra,所以都要求精加工。
其三杠孔的中心线和底平面有平面度的公差要求等。
因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它的加工是非常关键和重要的。
后托架工艺规程设计加详细工艺卡片(精编文档).doc
【最新整理,下载后即可编辑】“CA6140普通车床后托架(831001)”零件的机械加工工艺规程的编制及工艺装备设计机械制造工艺及机床夹具课程设计任务书设计题目:设计“CA6140普通车床后托架(831001)”零件的机械加工工艺规程的编制及工艺装备(2000件/年)生产纲领:2000件/年内容:1、零件图........................................................1张2、毛坯图........................................................1张3、机械加工工艺过程卡.....................................................1张4、机械加工工序卡...............................................................1套5、专用夹具装配图.........................................1张6、夹具专用零件图.........................................1张7、设计说明书 (1)目录前言 (4)一、零件的分析: (4)(二)零件的作用: (4)(三)零件的工艺分析: (4)二、工艺规程的设计: (5)(一)确定毛坯的制造形式: (5)(二)基准的选择 (5)(三) 制订工艺路线: (6)(四)机械加工余量、工序尺寸及毛坯尺寸的确定: (8)(五)确定切削用量及基本工时: (9)三、夹具设计: (26)(一)问题的提出: (26)(二)夹具设计: (27)四、总结: (28)五、主要参考文献: (28)一、零件的分析:(一)计算生产纲领,确定生产类型:零件图上为CA6140车床上的后托架,生产量为2000件,该产品属于轻型机械,根据表1-3生产类型与生产纲领等的关系,可确定其生产类型为中批生产。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

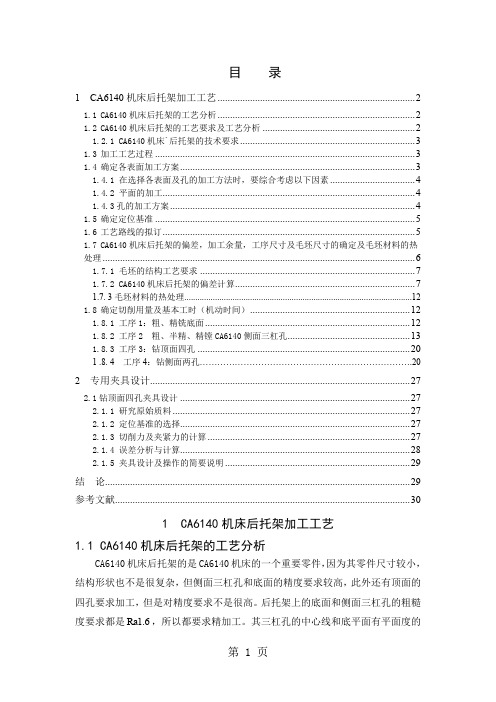

后托架831001夹具设计目录目录 (1)1 CA6140机床后托架加工工艺 (2)1.1CA6140机床后托架的工艺分析 (2)1.2CA6140机床后托架的工艺要求及工艺分析 (2)1.2.1 CA6140机床后托架的技术要求 (3)1.3加工工艺过程 (3)1.4确定各表面加工方案 (4)1.4.1 在选择各表面及孔的加工方法时,要综合考虑以下因素 (4)1.4.2 平面的加工 (4)1.4.3孔的加工方案 (4)1.5确定定位基准 (5)1.6工艺路线的拟订 (5)1.7CA6140机床后托架的偏差,加工余量,工序尺寸及毛坯尺寸的确定及毛坯材料的热处理 (7)1.7.1 毛坯的结构工艺要求 (7)1.7.2 CA6140机床后托架的偏差计算 (7)1.7.3毛坯材料及热处理 (12)1.8确定切削用量及基本工时(机动时间) (12)1.8.1 工序1:粗、精铣底面 (12)1.8.2 工序2 粗、半精、精镗CA6140侧面三杠孔 (14)1.8.3 工序3:钻顶面四孔 (21)1.8.4 工序4:钻侧面两孔 (24)2专用夹具设计 (27)钻顶面四孔夹具设计 (27)研究原始质料 (27)定位基准的选择 (27)切削力及夹紧力的计算 (27)误差分析与计算 (28)夹具设计及操作的简要说明 (29)结论 (29)1 CA6140机床后托架加工工艺1.1 CA6140机床后托架的工艺分析CA6140机床后托架的是CA6140机床的一个重要零件,因为其零件尺寸较小,结构形状也不是很复杂,但侧面三杠孔和底面的精度要求较高,此外还有顶面的四孔要求加工,但是对精度要求不是很高。
后托架上的底面和侧面三杠孔的粗糙度要求都是6.1Ra,所以都要求精加工。
其三杠孔的中心线和底平面有平面度的公差要求等。
因为其尺寸精度、几何形状精度和相互位置精度,以及各表面的表面质量均影响机器或部件的装配质量,进而影响其性能与工作寿命,因此它的加工是非常关键和重要的。
1.2 CA6140机床后托架的工艺要求及工艺分析图1.1 CA6140机床后托架零件图一个好的结构不但要应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能够保证加工质量,同时使加工的劳动量最小。
而设计和工艺是密切相关的,又是相辅相成的。
设计者要考虑加工工艺问题。
工艺师要考虑如何从工艺上保证设计的要求。
1.2.1 CA6140机床后托架的技术要求其加工有三组加工。
底面、侧面三孔、顶面的四个孔、以及左视图上的两个孔。
⑴.以底面为主要加工的表面,有底面的铣加工,其底面的粗糙度要求是6.1=Ra ,平面度公差要求是0.03。
⑵.另一组加工是侧面的三孔,分别为03.005.25φ,02.0030φ,025.0040φ,其表面粗糙度要求6.1=Ra 要求的精度等级分别是8=IT ,7=IT ,7=IT 。
⑶.以顶面为住加工面的四个孔,分别是以132φ-和202φ-为一组的阶梯空,这组孔的表面粗糙度要求是50Rz ,3.6=Ra ,以及以132φ-和102φ-的阶梯孔,其中102φ-是装配铰孔,其中132φ-孔的表面粗糙度要求是50Rz ,3.6=Ra ,102φ-是装配铰孔的表面粗糙度的要求是3.6=Ra 。
⑷.CA6140机床后托架毛坯的选择金属行浇铸,因为生产率很高,所以可以免去每次造型。
单边余量一般在mm 3~1,结构细密,能承受较大的压力,占用生产的面积较小。
因为CA6140机床后托架的重量只有3.05kg,而年产量是5000件,由[7]《机械加工工艺手册》表2.1-3可知是中批量生产。
1.3 加工工艺过程由以上分析可知。
该箱体零件的主要加工表面是平面及孔系。
一般来说,保证平面的加工精度要比保证孔系的加工精度容易。
因此,对于CA6140机床后托架来说,加工过程中的主要问题是保证孔的尺寸精度及位置精度,处理好孔和平面之间的相互关系。
由上面的一些技术条件分析得知:CA6140后托架的尺寸精度,形状机关度以及位置机精度要求都很高,就给加工带来了困难,必须重视。
1.4 确定各表面加工方案一个好的结构不但应该达到设计要求,而且要有好的机械加工工艺性,也就是要有加工的可能性,要便于加工,要能保证加工的质量,同时是加工的劳动量最小。
设计和工艺是密切相关的,又是相辅相成的。
对于我们设计CA6140机床后托架的加工工艺来说,应选择能够满足孔系加工精度要求的加工方法及设备。
除了从加工精度和加工效率两方面考虑以外,也要适当考虑经济因素。
在满足精度要求及生产率的条件下,应选择价格较底的机床。
1.4.1 在选择各表面及孔的加工方法时,要综合考虑以下因素⑴.要考虑加工表面的精度和表面质量要求,根据各加工表面的技术要求,选择加工方法及分几次加工。
⑵.根据生产类型选择,在大批量生产中可专用的高效率的设备。
在单件小批量生产中则常用通用设备和一般的加工方法。
如、柴油机连杆小头孔的加工,在小批量生产时,采用钻、扩、铰加工方法;而在大批量生产时采用拉削加工。
⑶.要考虑被加工材料的性质,例如,淬火钢必须采用磨削或电加工;而有色金属由于磨削时容易堵塞砂轮,一般都采用精细车削,高速精铣等。
⑷.要考虑工厂或车间的实际情况,同时也应考虑不断改进现有加工方法和设备,推广新技术,提高工艺水平。
⑸.此外,还要考虑一些其它因素,如加工表面物理机械性能的特殊要求,工件形状和重量等。
选择加工方法一般先按这个零件主要表面的技术要求选定最终加工方法。
再选择前面各工序的加工方法,如加工某一轴的主要外圆面,要求公差为IT6,表面粗糙度为Ra0.63μm ,并要求淬硬时,其最终工序选用精度,前面准备工序可为粗车——半精车——淬火——粗磨。
1.4.2 平面的加工由参考文献[7]《机械加工工艺手册》表2.1-12可以确定,底面的加工方案为底平面:粗铣——精铣(97IT IT -),粗糙度为 6.3~0.8,一般不淬硬的平面,精铣的粗糙度可以较小。
1.4.3孔的加工方案⑴.由参考文献[7]《机械加工工艺手册》表2.1-11确定,以为孔的表面粗糙度为1.6,则选侧孔(03.005.25φ,02.0030φ,025.0040φ)的加工顺序为:粗镗——精镗。
⑵.而顶面的四个孔采取的加工方法分别是:因为孔的表面粗糙度的要求都不高,是50Rz ,所以我们采用一次钻孔的加工方法,132φ-的孔选择的加工方法是钻,因为202φ-的孔和132φ-是一组阶梯孔,所以可以在已经钻了132φ-的孔基础上再锪孔钻锪到202φ-,而另一组132φ-和102φ-也是一组阶梯的孔,不同的是102φ-的孔是锥孔,起表面粗糙度的要求是6.1=Ra ,所以全加工的方法是钻——扩——铰。
1.5 确定定位基准工序是在工序图上以标定被加工表面位置尺寸和位置精度的基准。
所标定的位置尺寸和位置精度分别称为工序尺寸和工序技术要求,工序尺寸和工序技术要求的内容在加工后应进行测量,测量时所用的基准称为测量基准。
通常工序基准和测量基准重合。
工序基准的选择应注意以下几点:①选设计基准为工序基准时,对工序尺寸的检验就是对设计尺寸的检验,有利于减少检验工作量。
②当本工序中位置精度是由夹具保证而不需要进行试切,应使工序基准与设计基准重合。
③对一次安装下所加工出来的各个表面,各加工面之间的工序尺寸应与设计尺寸一致。
1.6 工艺路线的拟订对于大批量生产的零件,一般总是首先加工出统一的基准。
CA6140机床后托架的加工的第一个工序也就是加工统一的基准。
具体安排是先以孔定位粗、精加工顶平面。
后续工序安排应当遵循粗精分开和先面后孔的原则。
具体的工艺过程如下表:1.7 CA6140机床后托架的偏差,加工余量,工序尺寸及毛坯尺寸的确定及毛坯材料的热处理CA6140机床后托架的铸造采用的是铸铁制造,其材料是HT150,硬度HB 为150-200,生产类型为中批量生产,采用铸造毛坯。
1.7.1 毛坯的结构工艺要求⑴.CA6140车床后托架为铸造件,对毛坯的结构工艺有一定要求:①、铸件的壁厚应和合适,均匀,不得有突然变化。
②、铸造圆角要适当,不得有尖角。
③、铸件结构要尽量简化,并要有和合理的起模斜度,以减少分型面、芯子、并便于起模。
④、加强肋的厚度和分布要合理,以免冷却时铸件变形或产生裂纹。
⑤、铸件的选材要合理,应有较好的可铸性。
毛坯形状、尺寸确定的要求⑵.设计毛坯形状、尺寸还应考虑到: ①、各加工面的几何形状应尽量简单。
②、工艺基准以设计基准相一致。
③、便于装夹、加工和检查。
④、结构要素统一,尽量使用普通设备和标准刀具进行加工。
在确定毛坯时,要考虑经济性。
虽然毛坯的形状尺寸与零件接近,可以减少加工余量,提高材料的利用率,降低加工成本,但这样可能导致毛坯制造困难,需要采用昂贵的毛坯制造设备,增加毛坯的制造成本。
因此,毛坯的种类形状及尺寸的确定一定要考虑零件成本的问题但要保证零件的使用性能。
在毛坯的种类形状及尺寸确定后,必要时可据此绘出毛坯图。
1.7.2 CA6140机床后托架的偏差计算⑴.底平面的偏差及加工余量计算底平面加工余粮的计算,计算底平面与孔(03.005.25φ,02.0030φ,025.0040φ)的中心线的尺寸为07.035±。
根据工序要求,顶面加工分粗、精铣加工。
各工步余量如下:粗铣:由参考文献[5]《机械加工工艺手册第1卷》表3.2-23。
其余量值规定为mm 4.3~7.2,现取mm 0.3。
表3.2-27粗铣平面时厚度偏差取mm 28.0-。
精铣:由参考文献[7]《机械加工工艺手册》表2.3-59,其余量值规定为mm 5.1。
铸造毛坯的基本尺寸为390.10.335=++,又根据参考文献[7]《机械加工工艺手册》表2.3-11,铸件尺寸公差等级选用CT7,再查表2.3-9可得铸件尺寸公差为。
mm 1.1毛坯的名义尺寸为:390.10.335=++ 毛坯最小尺寸为:mm 45.3855.039=- 毛坯最大尺寸为:mm 55.3955.039=+ 粗铣后最大尺寸为:mm 360.135=+ 粗铣后最小尺寸为:mm 72.3528.036=-精铣后尺寸与零件图尺寸相同,即与侧面三孔(03.005.25φ,02.0030φ,025.0040φ)的中心线的尺寸为07.035±。
