大轴弯曲的机理简介
汽轮机大轴弯曲
汽轮机大轴弯曲象征1．1汽轮机发生异常振动，轴承箱晃动。
1．2轴端汽封冒火花或形成火环。
1．3停机后轴承惰走时间明显缩短。
1．4停机后盘车投不上或盘车电流较正常值大，且周期性变化。
1．5停机后大轴偏心值大。
原因2．1启动前转子偏心度超过规定范围。
2．2上下缸温差大（甚至大大超过规定范围）。
2．3进汽温度低。
3．4汽缸进冷气冷水。
3．5机组振动超过规定值时，未立即打闸停机。
2．6转子在装配时偏斜蹩劲。
2．7停机后及抽真空时盘车装置不正常，未能及时投入。
处理：3．1机组出现异常振动时，应立即查找原因汇报值长，设法消除振动。
3．2机组振动达到停机值或轴封冒火花时，应立即破坏真空故障停机。
3．3停机后立即投入盘车运行，开启汽机本体疏水严密监视上下缸温差及盘车电流，偏心值等参数，严防冷水冷气进入汽轮机，将汽轮机与外界系统可靠隔离。
3．4停机后当轴封摩擦严重，应将转子高点置于最高位置，关闭汽缸疏水，保持上下缸温差监视转子弯曲度正常后，再手动盘车180度，以确认转子弯曲度正常，投入连续盘车，当盘车盘不动时，严禁用吊车强行盘车。
3．5停机后因盘车故障暂时，应监视转子弯曲度的变化，当弯曲度较大时，应采用手动盘车180度，待盘车正常后及时投入连续盘车。
3．6停机后连续盘车不少于4小时，汽机上下缸温差，盘车电流，转子偏心值达到启动条件，汇报值长方可重新启动，启动时严密监视转子振动偏心值等参数，发现异常立即打闸停机。
预防措施：4．1机组启动前汽缸上下温差，转子偏心值在规定正常范围内，连续盘车不少于4小时。
4．2机组启动参数应符合要求，主，再热蒸汽要充分暖管疏水，启动停止过程中，蒸汽参数按规定进行防止汽温大幅波动，汽机本体疏水门联动正常可靠投入。
4．3投轴封供汽前，轴封管道应充分暖管疏水，轴封蒸汽温度符合要求。
投轴封供汽前，应确认盘车装置运行正常。
启动时，应先向轴封供汽供汽，后抽真空，停机时，真空到零停轴封供汽。
4．4启动过程中，应严密监视机组振动，偏心值等参数，发现异常应打闸停机。

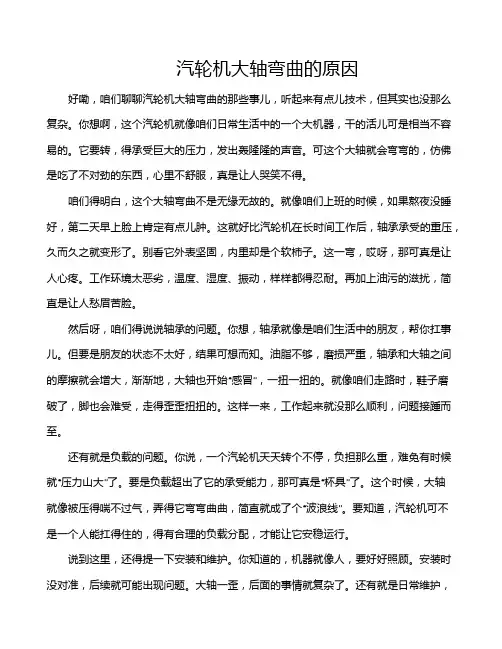

汽轮机大轴弯曲的原因
汽轮机大轴弯曲的原因好嘞，咱们聊聊汽轮机大轴弯曲的那些事儿，听起来有点儿技术，但其实也没那么复杂。
你想啊，这个汽轮机就像咱们日常生活中的一个大机器，干的活儿可是相当不容易的。
它要转，得承受巨大的压力，发出轰隆隆的声音。
可这个大轴就会弯弯的，仿佛是吃了不对劲的东西，心里不舒服，真是让人哭笑不得。
咱们得明白，这个大轴弯曲不是无缘无故的。
就像咱们上班的时候，如果熬夜没睡好，第二天早上脸上肯定有点儿肿。
这就好比汽轮机在长时间工作后，轴承承受的重压，久而久之就变形了。
别看它外表坚固，内里却是个软柿子。
这一弯，哎呀，那可真是让人心疼。
工作环境太恶劣，温度、湿度、振动，样样都得忍耐。
再加上油污的滋扰，简直是让人愁眉苦脸。
然后呀，咱们得说说轴承的问题。
你想，轴承就像是咱们生活中的朋友，帮你扛事儿。
但要是朋友的状态不太好，结果可想而知。
油脂不够，磨损严重，轴承和大轴之间的摩擦就会增大，渐渐地，大轴也开始“感冒”，一扭一扭的。
就像咱们走路时，鞋子磨破了，脚也会难受，走得歪歪扭扭的。
这样一来，工作起来就没那么顺利，问题接踵而至。
还有就是负载的问题。
你说，一个汽轮机天天转个不停，负担那么重，难免有时候就“压力山大”了。
要是负载超出了它的承受能力，那可真是“杯具”了。
这个时候，大轴就像被压得喘不过气，弄得它弯弯曲曲，简直就成了个“波浪线”。
要知道，汽轮机可不是一个人能扛得住的，得有合理的负载分配，才能让它安稳运行。
说到这里，还得提一下安装和维护。
你知道的，机器就像人，要好好照顾。
安装时没对准，后续就可能出现问题。
大轴一歪，后面的事情就复杂了。
还有就是日常维护，不给它适当的关爱，等到它弯了，你想补救，那可真是“为时已晚”。
有些人觉得只要开机就好了，其实这可是大错特错。
咱们不得不提的就是材料的问题。
选的材料不合适，那可真是自讨苦吃。
就像你穿了一双不合脚的鞋，结果走几步就得痛苦不堪，材料不耐磨，经过一段时间的运转，自然就开始“耍脾气”，产生变形。

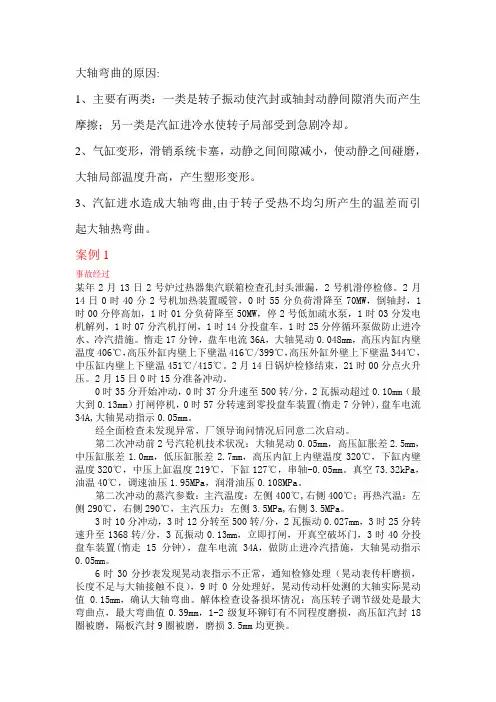

大轴弯曲的原因
大轴弯曲的原因:1、主要有两类：一类是转子振动使汽封或轴封动静间隙消失而产生摩擦；另一类是汽缸进冷水使转子局部受到急剧冷却。
2、气缸变形，滑销系统卡塞，动静之间间隙减小，使动静之间碰磨，大轴局部温度升高，产生塑形变形。
3、汽缸进水造成大轴弯曲,由于转子受热不均匀所产生的温差而引起大轴热弯曲。
案例1事故经过某年2月13日2号炉过热器集汽联箱检查孔封头泄漏，2号机滑停检修。
2月14日0时40分2号机加热装置暖管，0时55分负荷滑降至70MW，倒轴封，1时00分停高加，1时01分负荷降至50MW，停2号低加疏水泵，1时03分发电机解列，1时07分汽机打闸，1时14分投盘车，1时25分停循环泵做防止进冷水、冷汽措施。
惰走17分钟，盘车电流36A，大轴晃动0.048mm，高压内缸内壁温度406℃，高压外缸内壁上下壁温416℃/399℃，高压外缸外壁上下壁温344℃，中压缸内壁上下壁温451℃/415℃。
2月14日锅炉检修结束，21时00分点火升压。
2月15日0时15分准备冲动。
0时35分开始冲动，0时37分升速至500转/分，2瓦振动超过0.10mm（最大到0.13mm）打闸停机，0时57分转速到零投盘车装置(惰走7分钟),盘车电流34A,大轴晃动指示0.05mm。
经全面检查未发现异常，厂领导询问情况后同意二次启动。
第二次冲动前2号汽轮机技术状况：大轴晃动0.05mm，高压缸胀差2.5mm，中压缸胀差1.0mm，低压缸胀差2.7mm，高压内缸上内壁温度320℃，下缸内壁温度320℃，中压上缸温度219℃，下缸127℃，串轴-0.05mm。
真空73.32kPa，油温40℃，调速油压1.95MPa，润滑油压0.108MPa。
第二次冲动的蒸汽参数：主汽温度：左侧400℃,右侧400℃；再热汽温：左侧290℃，右侧290℃，主汽压力：左侧3.5MPa,右侧3.5MPa。
3时10分冲动，3时12分转至500转/分，2瓦振动0.027mm，3时25分转速升至1368转/分，3瓦振动0.13mm，立即打闸，开真空破坏门，3时40分投盘车装置(惰走15分钟)，盘车电流34A，做防止进冷汽措施，大轴晃动指示0.05mm。

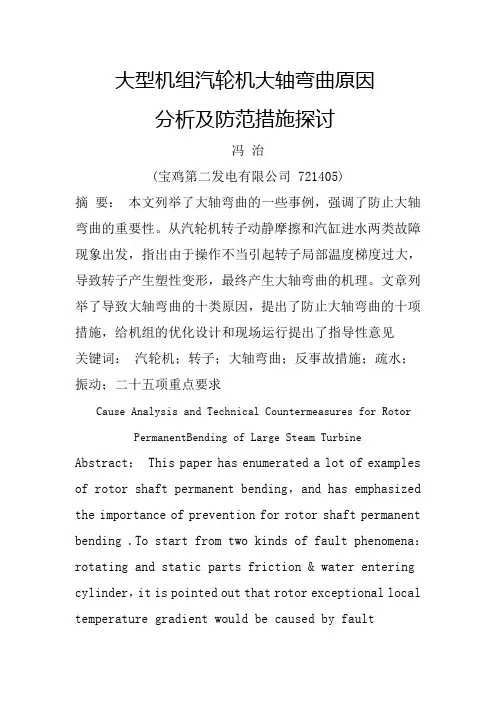

大型机组汽轮机大轴弯曲原因
大型机组汽轮机大轴弯曲原因分析及防范措施探讨冯治(宝鸡第二发电有限公司 721405)摘要：本文列举了大轴弯曲的一些事例，强调了防止大轴弯曲的重要性。
从汽轮机转子动静摩擦和汽缸进水两类故障现象出发，指出由于操作不当引起转子局部温度梯度过大，导致转子产生塑性变形，最终产生大轴弯曲的机理。
文章列举了导致大轴弯曲的十类原因，提出了防止大轴弯曲的十项措施，给机组的优化设计和现场运行提出了指导性意见关键词：汽轮机；转子；大轴弯曲；反事故措施；疏水；振动；二十五项重点要求Cause Analysis and Technical Countermeasures for Rotor PermanentBending of Large Steam Turbine Abstract： This paper has enumerated a lot of examples of rotor shaft permanent bending，and has emphasized the importance of prevention for rotor shaft permanent bending .To start from two kinds of fault phenomena：rotating and static parts friction & water entering cylinder，it is pointed out that rotor exceptional local temperature gradient would be caused by fault operation，resulting in rotor plastic deformation andfinally rotorshaft permanent bending．The authors have enumerated 1 0 kinds of reason that causes rotor shaft permanent bending I at the same time，put forward 1 0 optimization measures to prevent rotor permanent bending as directive opinion to local operation and the optimization design of unit．Key words： steam turbine；rotor；permanent bending of rotor；accident technical countermeasures；drainage；vibration of shaft；25 items key requirements0 前言汽轮机转子大轴永久性弯曲是重大恶性事故，国内从50MW 至660MW 机组均曾发生，其中尤以200MW 机组突出。
大轴弯曲
汽轮机大轴弯曲的风险预控防止大轴弯曲事故是火电厂汽轮机运行维护重点，应该引起各级领导和生产技术人员充分重视，防范措施，防患于未然。
一．汽轮机大轴弯曲原因：1、通流部分动静摩擦，造成转子局部过热。
一方面显著降低了摩擦部分的屈服极限；另一方面摩擦部分局部过热，其热膨胀受限于周围材料而产生很大压应力。
当应力超过该部位屈服极限时，将发生塑性变形。
当转子温度均匀后，该部位就呈现凹面永久性弯曲。
2、冷汽冷水进入汽缸，汽缸和转子由于上下缸温差过大而产生很大热变形。
转子热应力超过转子材料屈服极限，造成大轴弯曲。
如果在盘车状态进冷汽冷水，造成盘车中断，将加速大轴弯曲，严重时将使大轴永久弯曲。
3、套装转子上套装件偏斜、卡涩和产生相对位移；汽轮机断叶、强烈振动、转子产生过大弯矩等原因使套装件和大轴产生位移，都将造成汽轮机大轴弯曲。
4、汽轮机转子原材料不合格，存在过大内应力，在高温状态运行一段时间后，内应力逐渐释放，造成大轴弯曲。
5、总结转子弯曲事故，大多数在发生、发展过程中都有领导违章指挥，运行人员违章操作，往往这是事故直接原因和事故扩大的原因。
如不具备启动条件强行启动；忽视振动、异音危害；各类原因造成汽缸进水；紧急停机拖延等违章违规，造成大轴弯曲。
二．防止大轴弯曲的措施1.主蒸汽温度必须高于汽缸最高金属温度50℃，但不超过额定蒸汽温度。
蒸汽过热度不低于50℃；2..交流油泵、直流油泵、高压油泵不能启动或不能正常运行时；3. DEH、DCS不能正常工作时；4.盘车时汽轮机内有明显的金属磨擦声时5. 调速汽门、抽汽逆止门关闭不严或卡涩时6．汽轮机不能维持空负荷运行或汽轮机甩负荷后不能维持在危急保安器动作转速以下运行时。
7.连续盘车两小时以上，如间断应重新计时。
启动前转子弯曲值不大于原始值0．02mm。
8.未连续盘车，严禁向轴封供汽。
9.冲转前应对主蒸汽、导汽管、轴封供汽管、充分暖管疏水。
10.热态启动，应先向轴封供汽后抽真空。
发电厂-9机大轴弯曲情况简介(模板)
二00一年大轴弯曲
一、事故的主要经过 8月7日6:25，锅炉点火升炉。 9:05对法螺和夹层加热联箱进行暖管。 9:30达到冲转条件，值班人员即对机组
全面检查。 9:40接值长通知可以冲转。
12
二00一年大轴弯曲
一、事故的经过（续） 9:45，检查一遍主要各参数，符合启动
18
二00一年大轴弯曲
二、原因分析（续） 3、汽机导汽管中积水，冲转时随蒸汽进
入汽缸，造成下缸温度急剧下降、上下 缸温差拉大的原因： （1）高压扩容器中隔板变形，堵住了导 汽管、机本体等疏水的联箱排入扩容器 的入口，造成疏水不畅。
19
二00一年大轴弯曲
二、原因分析（续） （2）导汽管疏水的连接方式不合理，冲转前
8
九二年大轴弯曲
二、原因分析（续）
2．未按规程要求在低负荷时将轴封汽源转高温汽源运
行，而是转除氧器供汽的运行方式，并使机组在高真 空、低温汽源供轴封的状态下长时间低速运行。这是 造成高压转子轴封变形造成动静碰磨导致大轴产生高 热形成弯曲的另一重要原因。 3 ．在减负荷过程中，没有按规程要求关闭高、中压 轴封一档漏汽到六段抽汽的四个阀门及打开相应的疏 水门，很有可能在打闸时造成#3低加的冷汽倒送到高、 中压轴封，使其变形产生动静摩擦而造成弯曲。
条件，但高压内缸下内壁温表失灵。 9:49汽机冲转，升速至500rpm（同时开
始投夹层加热）停留2分钟检查无异常， 升速至1350rpm，停留3分钟检查振动、 轴向位移、胀差等参数，没有发现异常 后继续升速。
13
二00一年大轴弯曲
一、事故的经过（续） 9:57当汽轮机转速升至2080转左右时机
事故调查组根据运行人员操作及温差变化情况分析认
有关后大轴弯曲的几个问题
有关后大轴弯曲的几个问题CATALOGUE目录•后大轴弯曲现象概述•后大轴弯曲检测方法与标准•后大轴弯曲预防措施与改进方案•后大轴弯曲维修方法及效果评估•后大轴弯曲对车辆性能影响研究•总结与展望CHAPTER载荷过大道路条件恶劣制造工艺问题030201异常磨损操控性能下降安全隐患目视检查使用千分表对后大轴的弯曲度进行检测，可以更加精确地了解其弯曲情况。
千分表检测四轮定位检测后大轴弯曲的检测方法CHAPTER后大轴弯曲现象概述定义分类定义与分类安全性降低操控性变差舒适性降低轮胎磨损加剧危害及影响不良路况行驶在崎岖不平的路面上，汽车会受到较大的冲击和振动，长期作用下会导致后大轴弯曲。
超载行驶长时间超载行驶会导致后桥承受过大的载荷，使大轴发生弯曲变形。
维修不当在维修过程中，如果拆卸或安装不当，可能会导致后大轴受到损坏或产生应力集中，进而发生弯曲。
发生原因及机制CHAPTER后大轴弯曲检测方法与标准将后大轴与同型号、同批次的新轴进行对比，观察是否存在差异，以判断后大轴是否弯曲。
视觉检测法对比法观察法投影仪测量法三坐标测量法测量仪器检测法弯曲度阈值根据后大轴的材质、尺寸和使用条件，设定合理的弯曲度阈值，当测量值超过该阈值时，判定为弯曲。
变形量阈值设定后大轴在不同方向上的变形量阈值，如轴向变形、径向变形等，当测量值超过相应阈值时，判定为弯曲。
诊断标准及阈值设定CHAPTER后大轴弯曲预防措施与改进方案材料选择与优化处理选择高强度材料采用高强度钢材，提高后大轴的抗弯性能和承载能力。
优化材料处理工艺通过热处理、淬火和回火等工艺，改善材料的力学性能和抗疲劳性能。
提高加工精度强化设备维护加工工艺改进及设备升级操作规范培训与监督执行培训操作人员监督执行力度CHAPTER后大轴弯曲维修方法及效果评估更换新件局部加热矫正焊接修复传统维修方法介绍及优缺点分析1 2 33D打印技术高分子材料修复超声波无损检测与修复创新维修技术尝试及成果展示01安全性指标02经济性指标03环保性指标维修效果评估指标体系建设CHAPTER后大轴弯曲对车辆性能影响研究03制动性能下降01动力性下降02油耗增加动力性、经济性、制动性等方面影响分析后大轴弯曲会导致车轮的定位参数发生变化，使车辆的操控稳定性下降，驾驶员在行驶过程中需要不断调整方向来保持车辆稳定。
汽轮机大轴弯曲产生原因及防范措施
汽轮机大轴弯曲产生原因及防范措施在电力生产系统当中，定期对汽轮机大轴进行检测的工作直接影响着后续整体的工作过程。
当汽轮机大轴产生较大程度的弯曲时，汽轮机在进行工作的过程当中便会随之一起产生极大程度的晃动，影响正常工作的进行，当其弯曲程度超过汽轮机工作时的可接受程度时，甚至会带来极大的安全问题。
文章对汽轮机大轴弯曲时的状态以及类别等进行深入调查，不断分析这些状态产生的根本原因，并且针对不同的原因对如何有效防止汽轮机大轴的弯曲提出一定的参考意见，以期为机组的工作提供一定的建议。
标签：汽轮机;大轴弯曲;原因及对策引言汽轮机在火力发电厂当中进行使用的过程当中，不断地在高温高压环境当中进行工作，整个工作过程不仅仅需要长时间的告诉运转，更是需要承受许许多多外力因素所带来的影响。
虽然汽轮机往往具有极其精密且复杂的架构，但是在工作过程当中仍旧会由于这些外力因素的影响使得其大轴产生弯曲。
在相关操作人员未能及时关注到这一现象发生的同时，带来的是非常重大的安全事故以及对于企业经济利益的大幅度影响。
对此，需要不断对其弯曲产生的原因进行分析，关注如何有效避免去弯曲的防范措施，在降低其安全隐患的同时避免为企业带来大量的经济损失。
一、汽轮机大轴弯曲（一）表现汽轮机在工作过程当中，及时对大轴弯曲这一现象进行判断就需要相关的操作人员深刻了解大轴弯曲的表现。
主要包括：在工作过程当中，汽轮机突然产生异常的晃动，同时部分部件的位置可能会伴随着火花的存在;停止工作的时间相比较正常状态明显加快，甚至会出现急刹车，使得工作过程难以顺利进行。
（二）类别第一类，永久性弯曲。
汽轮机大轴在产生这一类弯曲现象的时候，通常会出现转子在工作过程当中不断与其他部位产生摩擦以及汽轮机的气缸由于自身和外界人为等因素进水的现象。
当因为上述现象的发生导致汽轮机大轴产生弯曲的时候，通常在上述问题解决之后，汽轮机大轴产生的弯曲依旧不能恢复原状，而是继续保持弯曲状态。
第二类，热弯曲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大轴弯曲的机理简介
大轴弯曲通常分为热弹性弯曲和永久性弯曲。
热弹性弯曲是指转子内部温度分布不均匀，转子受热后膨胀而造成转子弯曲，即转子的一侧高于另一侧，温度高的一侧的热膨胀大于另一侧，从而产生热弯曲。
这时温度高的一侧为凸面，温度低的一侧为凹面，凸凹两面互为作用，凸面受到压应力，凹面受到拉应力，由于这时的应力一般未超过转子材料的屈服极限，因而当转子内部温度均匀后，这种热弯曲会自然消失。
永久性弯曲则不同，当转子局部受到急骤加热（或冷却），该区域与其它部位产生很大的温度偏差，受热部位热膨胀（冷受缩）受到压缩（拉阻），产生高的压热应力（拉应力），当其应力超过转子材料的屈服极限时，转子局部便产生压缩塑性变形。
当转子内部温度均匀后，该部位将有残余拉应力（压应力），塑性变形不消失，从而造成转子的永久弯曲。
造成大轴弯曲的因素是多方面的，但从永永性弯曲特征上归纳，主要有两类：一类是转子振动使汽封或轴封动静间隙消失而产生摩擦；另一类是汽缸进冷水使转子局部受到急剧冷却。
防止汽轮机大轴弯曲的措施
1.1汽轮机冲转前必须检查大轴偏心度＜0.076mm，大轴晃动值不超过原始值的0.02 mm。
汽轮机大修后启动时，必须用千分表在每个轴承挡油环上测量主轴的跳动量＜0.0254mm。
1.2 汽缸上下缸温差（指调端高压缸上下部排汽区；中压缸上下两端排汽区）＞42℃汽轮机组禁止启动。
主汽阀入口温度至少具有56℃的过热度。
1.3 机组冷、热态启动应按“启动时主蒸汽参数”、“冷态启动转子加热规程”、“热态启动推荐值”图表曲线进行。
1.4 在任何情况下，汽轮机第一级蒸汽温度不允许比第一级金属温度低56℃或高111℃。
1.5 热态启动时，应先送汽封后抽真空，汽封送汽前必须充分疏水，确认管道无水后才可向汽封送汽。
1.6 汽封供汽必须具有14℃以上的过热度，低压供汽封汽温度控制在121～177℃之间。
1.7 机组未盘车前禁止向汽封供汽。
1.8 当高、中压汽封供汽温度小于150℃或汽封供汽温度与调端高压缸端壁温差小于85℃时，
检查汽封减温水应关闭。
1.9 在机组启动过程中，按“汽轮机转速保持推荐值”“冷态转子加热规程”“热态启动推荐值”曲线进行暖机，暖机时间由中压缸进汽温度达到260℃时开始计算。
1.10 在机组启动过程中，要有专人监视汽轮机组各轴瓦振动，汽轮的轴振动应在0.125mm 以下，通过临界转速时，轴承振动超过0.1mm或相对轴振动值超过0.254mm时立即打闸停机。
严禁强行通过临界转速或降速暖机。
1.11 机组运行过程中轴承振动不超过0.03mm或相对轴振动不超过0.08mm，超过时应设法消除，当相对轴振动大于0.254mm应立即打闸停机；当轴承振动变化±0.015mm或相对轴振动变化±0.05mm时，应查明原因设法消除，当轴承振动突然增加0.05mm，应立即打闸停机。
1.12 按《汽轮机运行规程》，当发现有汽轮机水冲击现象时，立即打闸停机。
1.13 所有高、低加、除氧器水位保护应投入运行且定期试验，发现加热器泄漏时，应立即停止加热器运行并将抽汽逆止门关闭。
1.14 停机后应按及时投入盘车，当盘车电流较正常值大、摆动或有异音时，应及时通知各有关部门及领导，查明原因及时处理。
如发生汽封摩擦严重时，将转子高点置于最高位置，关闭汽缸疏水，保持上下缸温差，监视转子弯曲度，当确认转子弯曲度正常后，再手动盘车180o进行直轴。
当盘车不动时，严禁用吊车强行盘车。
停机后因盘车故障暂时停止盘车时，应监视转子弯曲度的变化，当弯曲度较大时，应采用手动盘车180o，待盘车正常后及时投入连续盘车。
1.15 机组启动、运行、停机过程中，按《防止汽轮机进冷汽、冷水技术措施》严格执行，开关各汽水阀门时严防蒸汽、冷空气、疏水、凝结水进入抽汽管、漏汽管、或疏水管返回汽缸。
1.16停机后要注意监视凝汽器、除氧器、高低加热器等的水位变化及汽缸上下缸温的变化。
1.17经常校对除氧器、加热器就地水位表与CRT上水位指示值。
