过氧化苯甲酸叔丁酯

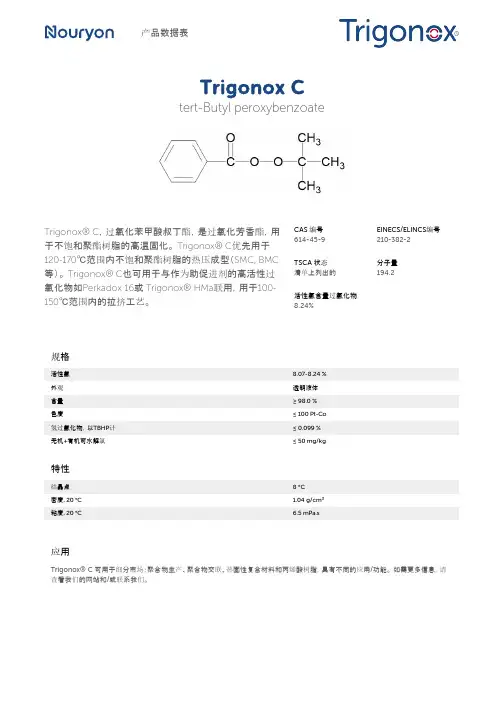

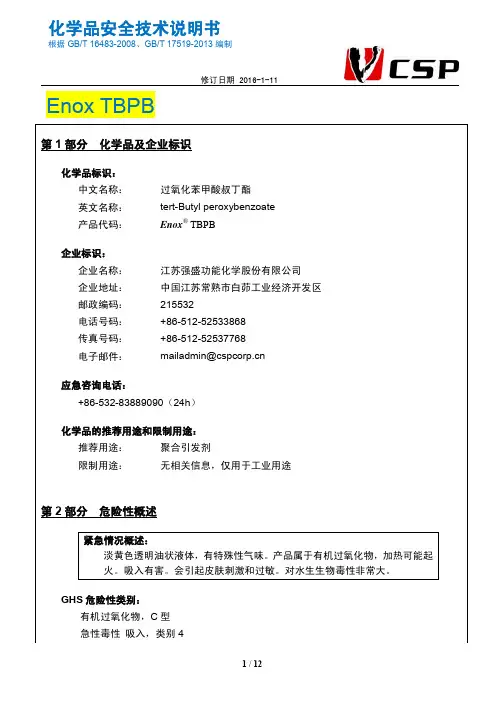

过氧化苯甲酸叔丁酯（TBPB）

简称：CP-02

代号：引发剂C

分子式：C11H14O3，分子量194.22

有效氧量≥8.07%，含量≥98.5%，比重1.035—1.048，折射率1.4955

物化性质：无色液体，凝固点8.5度，沸点112度，相对密度1.021闪点93度，温室下稳定，溶于醇、醚、酯和酮，不溶于水，略有芳香味，自催化分解温度60度理论有效氧含量8.24%。

主要用途:1、在丙烯酸类的聚合工艺中代替偶氮引发剂，降低树脂中的毒性，也是醋酸乙烯酯的聚合引发剂；

2、是不饱和聚酯的高温固化剂，该产品广泛使用于玻璃钢、涂料、胶粘剂等不饱和聚酯的固化过程中。如SMC、BMC、DMC的成型工业中，还是不饱和聚脂高温固化首选固化剂，对膜压成型和拉挤成型都有十分理想固化效果，还能和BPO、TBPEH、CH 等引发剂组成配引发剂体系效果更佳；

拉挤所用的固化剂历经早期从美国引进设备带来的配方TBPB(过氧化苯甲酸叔丁酯）+MEKP(过氧化甲乙酮），台商带进来、目前使用较多的TBPB+BPO（过氧化甲酰），后者比前者拉挤速度提高40%~60%；现在TBPB+TBPO(过氧化异辛酸叔丁酯）正推广中，其拉挤速度可较第二种快50%，且型材表面质量有所提高。BPPD（过氧化二碳酸二苯氧乙基酯）被称为新型拉挤高效固化剂，可单独或与TBPB和（或）BPO 同时使用。在模温T1=85~140℃、T2=130~170℃拉挤速度可达2m/min。

试样5月15日放入，5月21检查无明显变化，5月28日深红色的氧化铁红底漆稍稍褪色

下表为6月26日现象：

10%硫酸深红色的（氧化铁红底漆）稍稍膨胀，用纸擦拭不掉色

浅红色的（防锈底漆）试样表面膨胀，用纸擦拭稍稍掉色

灰色的（云铁中间漆）：表面无明显变化，用纸擦拭稍稍掉色

白色（底漆、中间漆、面漆三种漆的混合漆）表面无明显变化，没有褪色现象

20%硫酸白色的（底漆、中间漆、面漆三种漆的混合漆）加入1号粉的表面无明显变化，用纸擦拭稍稍掉色

白色的（底漆、中间漆、面漆三种漆的混合漆）表面有大量小泡；深红色的氧化铁红底漆加入1号粉的无腐蚀，表面稍稍膨胀；其余的试样全部严重腐蚀

10%盐酸深红色的氧化铁红底漆掉色严重，加入1号粉的稍微掉色，白色的（底漆、中间漆、面漆三种漆的混合漆）试样无变化

3.5%氯化

钠

试样稍稍褪色

汽油试样用纸擦拭掉色

水无现象

氢氧化钠加入1号粉白色的（底漆、中间漆、面漆三种漆的混合漆）褪色，表面无明显变化
