长输管道组装焊接要点
长输管道组装焊接1 导言目前在世界上，长输管道施工管口焊接发展出许多种焊接方法，主要的有向上焊、下向焊、手工半自动焊、气体保护焊、全自动焊、挤压电阻焊等。
在我国值得推广采用的应是下向焊和手工半自动焊，它可以与先进的管子内对口器、吊管机等设备相配合，使长输管道施工可以实现机械化流水作业法施工；它与气体保护焊、全自动焊、挤压电阻焊相比，具有使用辅助设备少、故障率低的优点。
只要搞好焊工培训(一般需1年周期)，其焊接速度和综合效益与后几种焊接方法相比更高，可靠性更强。
目前我国几个大型长输石油管道施工专业化公司已完全掌握了下向焊和手工半自动焊这两种方法，其中一个40人的机械化流水作业线平均每天可以组焊直径610mm的管线600m(约有50个接头)，已达到了国外先进工业化国家的组焊水准。
建立野外焊管基地，把每根管子焊成约24m的“二联管”，其焊接方法有手工焊，手工打底根焊随后各焊道采用埋弧焊一次成形以及全焊道埋孤焊和电阻焊等形式。
对口方法是管子支架上采用外对器或内对器。
其组焊作业的自动化程度由低到高，目前在国外有很多种形式。
二联管的优点是管子可以转动，焊接始终处在平焊位置上，容易保证焊接质量；由于在工棚内做组焊，作业不受天气影响；可以减少工地现场焊接和防腐补口的工作量。
只要是地形条件较平缓应尽量采用“二联管”施工工艺。
我国中石油管道二公司在新疆轮—库输油管线施工中较成功的实现了二联管施工工艺，共投入人员14人，一台日本产埋弧焊角焊机，二台硅整流电焊机，一台吊车，虽然是很简易的二联管作业线，但焊接二联管达60多公里，取得了较好的经济效益。
要提高管线的组装焊接速度和质量，必须采用流水作业施工工艺，其焊接接头可以采用薄层多焊道，每层焊道厚度一般不大于1.5mm，保证焊接缺陷不大于1mm。
根据管直径，每层焊道可以采用2～4名焊工同时施焊，实现了一个管子接头在10分钟之内完成的速度。
这样可以充分的发挥吊管机和其它设备的利用率从而达到提高工效的目的。
流水作业线的关键环节是对口和根焊，应培训和投入最优秀的工人。
对口作业应不少于2台吊管机且分别布置在管子的两侧(其优点在第5章已详细提到)。
在管子对口工序中，我国现有规范规定，对口时对管口不准进行任何形式的锤击修口，这条规定给采用内对口器对口管子带来很大困难，降低了管子对口速度。
美国1994年版APl标准规定，“在管子对口根焊开始后不准对管口进行校正”。
据此，在根焊施焊前对管子局部错口用紫铜平锤接触管子进行间接锤击校正是可行的，对管口不会造成伤痕和冷工硬化。
在新疆库—鄯输油管线采用了此方法并取得了较好效果。
关于焊口清根，美国APl标准规定每层焊道的溶渣和飞溅物不宜用砂轮打磨，而应使用电动钢丝刷清除，只是要求两名焊工完成的焊缝开始段用砂轮磨去接头处15～ 20mm以防有未焊透缺陷。
对根焊焊道如果用砂轮过度打磨产生高温后急剧冷却会出现根焊道裂纹。
管道干线用的钢管其材质按APl5L标准有X42、X46、X52、X56、X60、X65、X70等，但不论管线选用何种钢号都应按规范做焊接工艺评定，并椐此认真培训焊工；考试合格后上岗，从而保证焊口质量。
管道施工机械设备正常是保证施工速度和质量的关键因素，应组织流动性专业化的供燃料油和设备维护保养队伍。
这样可以提高工效，降低成本。
2 施工篇工序流程图如下：9.2.1准备工作1)检查上道工序管口清理的质量。
2)检查施工作业带是否平整，顺畅。
3)529mm改装的，必须保证对口器的中心与管子中心重合。
气源的工作压力应大于1.0MPa。
4)每位焊工必须持有本工程的焊接考试合格证，由监理确认后；方能上岗。
5)施工人员应熟悉本工序的施工作业指导书。
6)电焊条的储存和运输应按照厂家的要求执行，规格型号必须符合设计要求。
9.2.2 对口组装1)除连死口和弯头处，管道组装应采用内对口器。
2)对口前应再次核对钢管类型、壁厚及坡口质量，必须与现场使用要求相符合。
3)对口时使用的吊管机数量不宜少于2台。
起吊管子的尼龙吊带宽度应大于100mm，且尼龙吊带应放置在活动管已划好的中心线处进行吊装。
4)管口组装要求：(1)焊后错边量要求≤1.6mm，为防止焊接变形，错口超标，管口组装时应控制错边量≤1.0mm。
(2)对口后，在根焊施焊前，若存在大于 1.0mm、长度在240mm 内的局部错口，可用下图所示方法矫正。
但根焊开始后，不得对管口进行任何校正。
图 9.1(3)对口间隙为1.6±0.4mm，用间隙样板或螺丝刀控制。
5)一般地段均采用沟上组装，组对的管口端部应设置稳固的支撑。
见下图：图 9.26)特殊地段的管道组装(1)当在纵向坡角大于15°或横向坡角大于10°的坡地进行组装时，应对管子和施工机具采取锚固或牵引等措施，以防止发生位移。
(2)当纵向坡角小于20°时，钢管组装应自上而下进行；当大于或等于20°时，可在坡顶将管组焊完毕，再吊运或牵引就位；当坡地较长时应采用沟下组装，自下而上进行。
(3)当横向坡角大于18°时，应采取沟下组装的方法。
(4)水平转角大于5°的弹性弯曲管段，在沟上组装时，应在曲线的末端留断。
7)旁站监理应监督此工序的全部过程。
9.2.3 预热X65管材属于高强钢，焊前必须预热以消除内应力。
1)预热温度：100℃一120℃，实际操作时应高于该值20℃～30℃，以保证施焊所需温度。
预热宽度：坡口两侧各大于75mm；测温方法：测温笔或表面温度计；预热方法：应保证管口加热均匀。
常用的方法有火焰加热、中频感应加热等。
2)预热后若管口污染，应清除污染后重新预热。
3)预热完毕应立即施焊，以保证焊接所需温度。
9.2.4 焊接应根据工程焊接工艺评定制定如下具体条例。
(下面1至2)条的规定是新疆库鄯输油管线工程的具体要求，供读者参考)。
本工程管线焊接采用两种方法：手工电弧下向焊(管线长度约375km)和手工焊打底、填充盖帽采用“林肯”半自动焊(管线长度约100km)。
1)手工电弧下向焊接工艺(1)焊接材料准备①本工程中使用E7010S、E8010S两种牌号，Ф3.2、Ф4.0、Ф4.8三种规格的电焊条。
②电焊条若包装不严或受潮时，应烘烤至70℃～80℃，但不能超过100℃。
(2)焊接设备使用直流焊机，采用下降或恒电流外拖的外特性。
(3)接头设计①接头型式。
②焊接层数、道数和焊接顺序。
表9.1注：括号内的数字为层中道数。
(4)焊接规范表9.2注：括号内数字表示施工单位可根据实际情况选择焊条直径。
2)手工焊打底、“林肯”半自动焊接工艺(1)焊接材料电焊条采用5P+、Ф4.0mm；药芯焊丝采用NR-207、Ф2.0mm。
(2)焊接设备使用直流焊机，采用下降和平特性，送丝机使用LN-23P。
(3)接头设计①接头型式：见8.1.4.3。
②焊接层数、道数和焊接顺序表9.3注：填充、盖帽焊可采用Ф1.7mm的焊丝，填充应根据壁厚不同选层数，但要求每层熔敷厚度应≤2.0mm。
(4)焊接规范表9.43)技术要求(1)全位置下向焊接应遵循薄层多遍焊焊道的原则，层间必须用砂轮或电动钢丝刷清除熔渣和飞溅物，外观检查后方可焊下一层焊道。
(2)焊机地线应尽量靠近焊接区，应用卡具将地线与管表面接触牢固，避免产生电弧。
(3)严禁在坡口以外管表面引弧。
(4)每相邻两层焊道接头不得重叠，应错开20～30mm 。
(5)层间温度应大于100℃，根焊完成后应尽快进行下一焊道焊接。
(6)若使用内对口器，则根焊完成100%方可撤离；若使用外对口器，则根焊完成50%时才能撤离。
(7)焊接过程中，发现缺陷应立即清理修补。
盖帽焊完成后，应迅速检查焊缝质量，若缺陷超标，应趁焊口温度未降，及时修补。
(8)手工焊过程中，应避免焊条横向摆动过宽。
对壁厚11.1mm的管子宜采用排焊，其焊接顺序如图9.5。
(9)每处修补长度应大于50mm，相邻两修补处的距离小于50mm 时，则按一处缺陷进行修补，每处缺陷允许修补二次。
各焊道的累计修补长度不得大于管周长的30%。
4)施焊环境要求当不具备下述条件时，如无防护措施应停止焊接作业：(1)雨天、雪天；(2)风速超过8m/s；(3)相对湿度超过90%。
5)施工组织(1)管道下向焊宜采用流水作业，每层焊道由两名焊工同时对称施焊，施焊顺序如图9.6。
注：表示焊接工序和清理工序；填充焊焊道数见8.4.1.3和8.4.2.3中的表格。
(2)当天施工结束时，不得留有未焊完的焊口。
对已组焊完毕的管段，每天收工前或工休超过2小时管口应做临时活动封堵。
预留沟下连头的管口应将盲板点焊封堵。
9.2.5 焊后保温当环境温度低于5℃时，应采取焊后保温措施，防止焊道急骤降温。
1)焊后先不打掉药皮，这样可起到焊道缓冷，待焊道冷却后再敲掉药皮，把焊道清理干净。
2)焊道完成后立即采取保温缓冷措施，保温材料可用毛毡和2m ×1m×50mm的石棉被。
具体作法：用喷灯烘烤石棉至80℃以上，然后立即将完成的焊口趁热裹上并盖上毛毡，用橡皮带捆紧。
保温时间至少在半小时以上。
如图9.7。
1—管段；2—石棉被；3—毛毡；4—橡皮带；5—焊口图9.79.2.6 填写施工检查记录表9.5 组装焊接施工检查记录9.2.7 下道工序组装焊接完毕后，即转入“质量检查与返修”工序。
9.2.8 施工安全规定1)对口安全规定(1)钢管应摆放在距已定形的管沟边不小于1mm的距离，防止管沟塌方伤人和损坏设备。
(2)使用内对口器对口时，与之相配套的设备、压风机设备和吊管机必须在上线前检修合格，使用操作灵活。
在使用时应按操作规程作业。
(3)对口前要认真检查对口使用的设备是否完好，对口时要设专人指挥，不准用手指点管口以免伤害手指。
(4)在施工中如采用垫土墩或垫麻包带装稻壳垫高管线时，垫高必须坚实牢固，防止管道滚动伤人。
不准用冻土、石块垫管子。
(5)进入管内检查焊口时，必须使用拴绳的小车，带通信和照明工具，外部由专人监护，随时联系，防止中署和晕倒。
2)吊管机作业的安全要求(1)吊管机工作时，非操作人员不得在吊管机上；吊管时吊杆下面不得有人。
(2)作业时必须注意上、下、左、右的设施及障碍物，避免发生事故。
(3)必须将变速杆置于空档，才准启动发动机。
(4)作业前应检查确认吊杆操作机构是否灵活可靠。
钢丝绳磨损超过规定值时应及时更新。
(5)工作时各仪表显示应正常，否则应停车维修。
(6)吊管机为液压系统，不得拖拉启动。
(7)发动机运转时不得断开断路开关。
(8)当吊杆抬升到最高位置时，安全锁定应能立即动作，自动打开绞车的动力输出离合器。
3)空压机作业安全规定(1)安放时基础应牢固。
(2)气压表、安全阀、压力调节器等应良好可靠，年检有效，加压调节器压力不得超过其额定压力，每次使用前应试验一次。
长输管道施工 管道的组装焊接
长输管道施工管道的组装焊接1布管将钢管以一定的距离放置在作业带上就是布管。
钢管要布成如图2-2-2所示的形式，钢管的首尾间不能直接相连，要错开钢管直径+(200~300mm)的距离。
这便于坡口的加工、管内杂物的清理、坡口的清理和修整。
2钢管的组装(1)组装前的清理钢管组装前应将管内的杂物清理干净。
坡口及两侧的油、锈及其他杂物清理干净，坡口及两侧20mm范围内应见金属光泽。
(2)坡口的检查及修整管口组装前应检查坡口角度、钝边等尺寸，存在缺陷应进行修整。
如果采用管道自动焊进行焊接，建议采用坡口机现场加工坡口，尽量做到当天加工的坡口当天焊接，这样可有效地保证坡口的质量。
(3)组装管道的组装应采用对口器，对口器分为内对口器和外对口器。
当管径大于300mm时，应采用内对口器组装管口；当管径不大于300mm 或连头的管口应采用外对口器进行组装。
钢管上的制管焊缝必须错开IoOmm以上。
当采用直缝管时，制管焊缝应放置在圆的上半周。
按焊接工艺规程的要求调整组装间隙。
当管口存在不可避免的错边时,应尽量U各错边均布在整个圆周上。
3钢管的焊接(1)根焊焊道的焊接管与管、管与管件及管件与管件间的第一层焊道称为根焊焊道。
当采用定位焊缝定位时，定位焊缝的焊接应采用正式焊接所用的焊接设备、焊接材料和焊接工艺。
当焊接工艺规程要求预热时，焊前应对管口进行预热，达到预热温度后方可进行定位焊缝的焊接。
当采用内对口器时，应将根焊焊道全部焊完后，方可撤离对口器。
当钢管的强度等级高、壁厚大、施焊环境温度低时，应在焊完热焊焊道后,方可撤离对口器。
当采用外对口器时，至少应焊接完成根焊焊道的50%,且焊道均布在圆周上，对口器方能撤离。
(2)热焊焊道的焊接为防止根焊焊道产生裂纹，根焊焊道完成后，在尽可能短的时间内焊接的根焊后的第一层焊道，就称为热焊焊道。
根焊焊道焊接完成后，应尽快对根焊焊道进行清理。
一般采用砂轮机和钢丝刷进行清理，应将熔渣及飞溅清理干净，但不要伤及坡口和钢管的表面。
长输管道安装焊接工艺选择解析
长输管道安装焊接工艺选择解析摘要：在长输管道安装工程中，焊接工序是保证管道施工质量的关键。
为了提高长输管道安装焊接质量，需要根据焊接工序的实际需要，编制完善的焊接工艺，对于原工艺不覆盖的内容，需要进行焊接工艺评定，获得合格的结论之后方可开展正式焊接。
基于对长输管道安装焊接的了解，在焊接工艺选择中，应注重焊接母材、焊剂、环境温度等多种因素的影响，做到合理选择焊接工艺，提高焊接工艺的适用性。
关键词：长输管道；安装焊接；工艺选择一、引言对于长输管道的输送工作来说，它的历史是比较悠久的,但是一直到近40年以来,管道工程才慢慢的得到飞速的发展。
近40年以来,管道的铺设也逐渐的从平川走向了高山，甚至是沙漠和大海，而且也从温带地区、热带地区一直走向了极地。
管道的实际输送的压力也从4MPa以下，到了如今的10MPa以上，并且从低压的小管进行输送到了如今的高压大直径的管道输送。
输送管材的强度也从以前的A、B级的碳素钢材料、C-Mn钢材料到了如今的具有很高强度级别的材料，比如说X70、X80、X100的微合金化控轧钢材料、调质钢材料等。
二、长输管道进行安装时如何选择焊接方法2.1常用的一些安装焊接的方法就目前来说,国内外大多数情况下对于长输的管道进行安装和焊接的时候所采用的最普遍的方法是用焊条电弧焊来进行焊接、或者采用氩弧焊的方法、气体保护的半自动焊接方法、全自动气体保护焊等。
这些比较常见的安装焊接的工艺也在我国的一些大型工程，比如说西气东输、川气东送工程的管道项目当中得到了非常广泛的应用。
因此，选择正确的焊接工艺，对长输管道的安装具有重要作用，只有提高焊接工艺的实用性，才能保证焊接工艺更好的为管道安装服务，最终达到提高管道焊接质量和满足管道安装需要的目的，为长输管道施工提供良好的支持。
那么，从国内外的先进经验来看，很多的长输管道一般都是经过施工现场来进行焊接的，在进行现场的安装和焊接的时侯,很多的施工单位往往会选择一些比较单一的焊接工艺,其焊接的方向也基本上是单一的,所以在进行焊接方法和方向的选择时可以进行多个不同的组合。
长输管道施工要点【整编】
长输管道施工要点（一）长输管道施工要点1、材料及设备检验（1）工程所用材料及设备的材质、规格和型号必须符合设计要求，其质量应符合国家或行业现行有关标准的规定。
应具有出厂合格证、质量证明书以及材质证明书。
（2）钢管应按制造标准检查其外径、壁厚、椭圆度等尺寸偏差。
钢管表面不得有裂纹、结症、褶皱。
（3）钢管如有划痕、凹坑、电弧烧痕、椭圆度超标、变形或压扁等缺陷应进行处理。
2、线路交接桩及测量放线（1）线路交桩是在完成线路勘察后，设计单位向施工单位进行交接桩的工作。
交桩内容包括线路控制（转角）桩，沿线路设置的临时性、永久性水准点，设计代表在现场向施工单位交接设计控制（转角）桩时，应核对桩号、里程、高程、转角角度。
（2）测量放线是根据设计控制（转角）桩放出线路轴线（或管沟开挖边线）和施工作业带边界线。
在线路轴线（或管沟开挖边线）和施工作业带边界线上加设百米桩，管道水平转角较大时，应增设加密桩。
山区和地形起伏较大地段，其纵向转角变坡点应根据施工图或管道施工测量成果表所标明的变坡点位置、角度、曲率半径等参数放线。
3、施工作业带清理及施工便道修筑（1）施工作业带清理。
施工作业带占地宽度应和管道的直径、开挖土方的类型和体积、所使用的机械以及管道安装方法相适应。
在施工作业带范围内，对影响施工机具通行或施工作业的石块、杂草、树木清理干净。
注意防止水土流失和保护标志桩不受到破坏。
（2）施工便道修筑。
施工通道是连接国家正规公路与施工作业带之间的道路，施工便道应平坦，并具有足够的承载能力，能保证施工车辆和设备的行驶安全。
施工便道路面宽度宜大于4米，并与公路平缓接通，每2千米宜设置一个会车处，弯道和会车处的路面宽度宜大于10米，弯道的转弯半径宜大于18米。
4、防腐管的装卸、运输及保管（1）装卸。
防腐管装卸不得损伤防腐层，应用不损伤管口的专用吊具，弯管应采取吊管带装卸。
（2）运输。
防腐管装车前，应核对防腐管的防腐等级、材质、壁厚，不宜将不同防腐等级、材质、壁厚的防腐管混装，防腐管与车架或立柱之间、防腐管之间、防腐管与捆扎绳之间应设置橡皮板或其他软质材料衬垫。

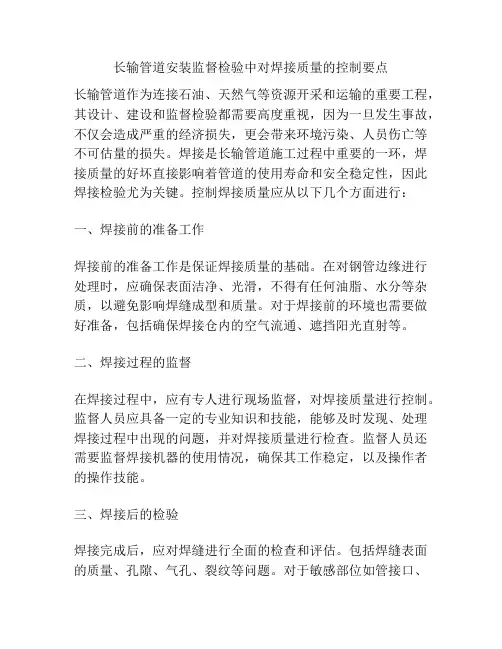

长输管道安装监督检验中对焊接质量的控制要点
长输管道安装监督检验中对焊接质量的控制要点长输管道作为连接石油、天然气等资源开采和运输的重要工程，其设计、建设和监督检验都需要高度重视，因为一旦发生事故，不仅会造成严重的经济损失，更会带来环境污染、人员伤亡等不可估量的损失。
焊接是长输管道施工过程中重要的一环，焊接质量的好坏直接影响着管道的使用寿命和安全稳定性，因此焊接检验尤为关键。
控制焊接质量应从以下几个方面进行：一、焊接前的准备工作焊接前的准备工作是保证焊接质量的基础。
在对钢管边缘进行处理时，应确保表面洁净、光滑，不得有任何油脂、水分等杂质，以避免影响焊缝成型和质量。
对于焊接前的环境也需要做好准备，包括确保焊接仓内的空气流通、遮挡阳光直射等。
二、焊接过程的监督在焊接过程中，应有专人进行现场监督，对焊接质量进行控制。
监督人员应具备一定的专业知识和技能，能够及时发现、处理焊接过程中出现的问题，并对焊接质量进行检查。
监督人员还需要监督焊接机器的使用情况，确保其工作稳定，以及操作者的操作技能。
三、焊接后的检验焊接完成后，应对焊缝进行全面的检查和评估。
包括焊缝表面的质量、孔隙、气孔、裂纹等问题。
对于敏感部位如管接口、弯头等位置的焊缝应另外加强检查，确定质量符合要求才能进行收尾工作。
四、焊接材料的选择对于焊接材料的选择，应根据管道的技术标准和设计要求进行选择。
要保证焊接材料的质量符合要求，能够满足管道的使用寿命和安全性需求。
同时，需要注意焊接材料的保存环境，防止受潮、腐蚀等现象。
焊接电极在存放时应采用密封防潮的方式。
总的来说，长输管道安装监督检验中对焊接质量的控制应该是全程、全方位、全过程的。
要注重培训并提高质量监督人员的专业技能，并严格遵循管道施工的相关标准和规范要求，以确保管道能够安全运输，为我们的经济和生活带来更多的利益。
五、焊接工艺和参数的控制控制焊接质量不仅要对焊接过程进行全方位监控，还要注意焊接工艺和参数的控制。
在选择焊接工艺和参数时，应根据管道材料的特性和使用要求进行选择。

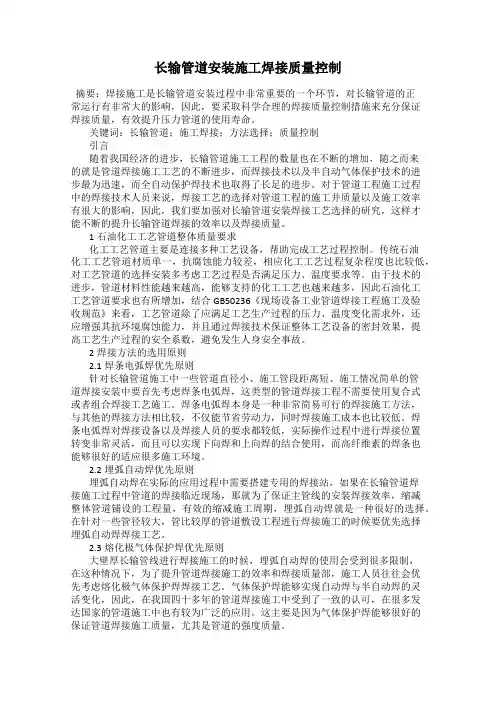

长输管道安装施工焊接质量控制
长输管道安装施工焊接质量控制摘要：焊接施工是长输管道安装过程中非常重要的一个环节，对长输管道的正常运行有非常大的影响，因此，要采取科学合理的焊接质量控制措施来充分保证焊接质量，有效提升压力管道的使用寿命。
关键词：长输管道；施工焊接；方法选择；质量控制引言随着我国经济的进步，长输管道施工工程的数量也在不断的增加，随之而来的就是管道焊接施工工艺的不断进步，而焊接技术以及半自动气体保护技术的进步最为迅速，而全自动保护焊技术也取得了长足的进步。
对于管道工程施工过程中的焊接技术人员来说，焊接工艺的选择对管道工程的施工井质量以及施工效率有很大的影响，因此，我们要加强对长输管道安装焊接工艺选择的研究，这样才能不断的提升长输管道焊接的效率以及焊接质量。
1石油化工工艺管道整体质量要求化工工艺管道主要是连接多种工艺设备，帮助完成工艺过程控制。
传统石油化工工艺管道材质单一，抗腐蚀能力较差，相应化工工艺过程复杂程度也比较低，对工艺管道的选择安装多考虑工艺过程是否满足压力、温度要求等。
由于技术的进步，管道材料性能越来越高，能够支持的化工工艺也越来越多，因此石油化工工艺管道要求也有所增加，结合GB50236《现场设备工业管道焊接工程施工及验收规范》来看，工艺管道除了应满足工艺生产过程的压力、温度变化需求外，还应增强其抗环境腐蚀能力，并且通过焊接技术保证整体工艺设备的密封效果，提高工艺生产过程的安全系数，避免发生人身安全事故。
2焊接方法的选用原则2.1焊条电弧焊优先原则针对长输管道施工中一些管道直径小、施工管段距离短、施工情况简单的管道焊接安装中要首先考虑焊条电弧焊，这类型的管道焊接工程不需要使用复合式或者组合焊接工艺施工。
焊条电弧焊本身是一种非常简易可行的焊接施工方法，与其他的焊接方法相比较，不仅能节省劳动力，同时焊接施工成本也比较低。
焊条电弧焊对焊接设备以及焊接人员的要求都较低，实际操作过程中进行焊接位置转变非常灵活，而且可以实现下向焊和上向焊的结合使用，而高纤维素的焊条也能够很好的适应很多施工环境。
浅析长输管道焊接施工工艺
浅析长输管道焊接施工工艺长输管道焊接施工是管道工程的重要环节，关系着管道的质量、安全和寿命。
本文将从焊接工艺的选择、设备与工具的准备、焊接操作的要点以及质量评定等方面对长输管道焊接施工进行浅析。
焊接工艺的选择是长输管道焊接施工的关键。
根据不同的管道材料和工程要求，选择合适的焊接方法，常见的有手工电弧焊、埋弧焊、电弧自动焊、气体保护焊等。
手工电弧焊适用于小口径管道焊接，操作简单，但是劳动强度较大。
埋弧焊适用于大口径、长距离的管道焊接，具有高焊接效率和良好的焊缝质量。
电弧自动焊适用于高产量的焊接任务，具有一定的自动化程度。
气体保护焊适用于对焊缝质量要求较高的管道。
对焊接设备与工具进行准备是保证施工顺利进行的前提。
焊接设备包括焊机、焊钳、电缆等。
焊机要选择合适的功率和类型，以满足不同管道焊接需求。
焊钳要选用质量可靠、操作方便的产品，保证焊接过程中的安全。
电缆要注意绝缘层的完好性和正确连接，避免发生电击事故。
还需要准备好焊接辅助设备，如焊接夹具、吊装设备等。
焊接操作的要点对于施工质量至关重要。
正确的焊接顺序、合理的焊接参数以及严格的质量控制是焊接操作的关键。
焊接前要对焊接材料进行检查，确保质量达到要求。
在焊接过程中，要保证焊缝的准备工作，包括焊缝的清洁和坡口的加工。
焊接操作要掌握好焊机的使用方法，避免出现过焊、不焊透等问题。
焊接结束后，要进行焊缝的质量评定，包括外观质量和内部结构的检测，保证焊缝质量合格。
对焊接质量进行评定是保证管道安全运行的重要环节。
焊接质量评定标准包括焊缝外观质量、焊缝内部结构和力学性能等方面。
外观质量要求焊缝无裂缝、疤痕、结疤、气孔等缺陷。
焊缝内部结构要求焊缝均匀一致，没有夹杂物和夹渣。
力学性能要求焊缝具有足够的强度和韧性。
通过对焊接质量的评定，及时修补和改进，确保管道焊接质量符合要求。
长输管道质量管理中的焊接施工要点
长输管道质量管理中的焊接施工要点本文立足长输管道焊接施工烧穿、裂纹、未焊透、气孔、夹渣等常见质量缺陷产生原因，分项对焊接要点进行了分析，并通过作业人员控制、质量检验、作业设备管理等措施，对加强焊接质量管理进行了探究。
标签：长输管道;焊接施工;施工要点能源是经济发展必不可少的，油气资源作为我国重要的能源资源，在使用中需要建设大量的长输管道进行油气集输。
在集输管道施工中，焊接施工是重要一环，一旦出现质量缺陷会影响后期使用。
因此，有必要结合焊接施工常见缺陷及防治措施研究，对加强焊接施工质量管理进行探究。
1焊接施工常见质量缺陷及施工控制要点1.1烧穿的焊接施工预防要点。
烧穿是在焊接施工热焊层和填充层焊接中将前一层或前几层烧漏的现象，主要是由于前一层或几层根焊道过薄，或焊接施工参数控制不当。
预防烧穿缺陷，要点是控制好根焊道厚度，确保始终保持在3mm 左右，并根据现场环境和材质等确定合理的焊接参数。
一旦出现烧穿问题就要停止焊接，对出现缺陷的部位进行根部间隙与坡口角度打磨，随后再次进行根焊和热焊。
1.2裂纹的焊接施工预防要点。
焊接后冷却过程中焊道会产生应力，裂纹是应力超过母焊材或焊缝金属强度较低在焊接部位产生的，主要产生在连头组对和弯管组对等部位。
在焊接施工中，直管段摆放角度、弯头角度都存在一定操作差异，组对焊接中为实现管口组对需要施加一定外力，由此产生的外力极易在根焊道厚度较小部位出现裂缝缺陷。
同时，现代焊接施工中采用了一些焊接新技术，焊道扩散氢含量较高或根焊道降温过快时都会产生裂纹。
特别是对我国北方长输管道施工，冬季低温时间较长，野外施工温度较低，给焊接施工造成不利。
特别是当前采用的“下向焊”工艺较多，需要应用药芯焊丝、纤维素型焊条等材料，会加大焊接后焊道氢挥发量，并会在短时间内聚集，加大了裂缝发生概率。
预防裂纹缺陷，要尽量避免强力组对施工，低温时间施工要提前预热，适当加大根焊道厚度，在焊接完成后要对根焊进行填充、盖面、热焊等必要措施。
浅析长输管道焊接施工工艺
浅析长输管道焊接施工工艺长输管道是输送石油、天然气、水等液体或气体的重要工程，其安全可靠的建设对于保障国家经济发展和民生稳定有着至关重要的作用。
其中，长输管道的焊接工艺是整个管道工程中不可或缺的一环。
本文将从管道焊接施工的几个方面展开分析，希望对于长输管道工程的建设能够提供一定的帮助。
一、管道焊接施工前的准备工作在进行管道焊接施工前，需要完成以下几个方面的准备工作：1. 原材料的准备长输管道的主要原材料是钢管和管件，要求钢材必须符合国家标准和管道工程的技术规范要求。
在选择原材料时，需要考虑管道的使用环境、输送介质、压力等因素，并对其进行检验核对，确保管道的质量合格。
2. 管道工程设计在确定长输管道的具体规格和布局时，需要进行综合考虑，充分考虑管道的使用条件、地形地貌、土壤类型以及管道周边环境等因素，从而确保管道施工、运行和维护的全面安全。
3. 焊工的培训和考核长输管道焊接工艺要求焊工具备一定的技能和经验。
在施工前需要对焊工进行培训，掌握焊接工艺的要领和安全操作规范，同时需要进行考核，确保焊工技能和操作水平得到认可。
二、管道焊接施工中的技术要点在进行管道焊接前，需要进行管道的预备工作，包括清洗管道表面、去除氧化层和清理脏物，以及对管道的管端加工和制作接头等。
2. 焊接接头的制作和安装长输管道的焊接接头主要是采用埋弧焊和气保焊两种工艺进行。
在进行焊接接头时，需要掌握一定的技巧，包括焊接头的排布、预热、间隙以及填充等。
3. 焊接施工中的防护在进行管道焊接施工的过程中，需要注意施工现场的安全和环境保护。
在进行焊接时需要配备相应的防护措施和设备，包括防护服、手套、通风设备和防溅屏等，同时要注意烟尘的排放和对周围环境影响的控制。
三、管道焊接施工后的验收和维护1. 焊接质量的验收对于管道焊接施工完成后的焊接接头，需要进行焊接质量的验收工作，包括对焊接接头的缺陷、尺寸和力学性能等进行检测和测量，以确保焊接接头的质量符合技术标准和验收要求。
长输管道焊接技术 ppt课件
PPT课件
13
纤维素+自保护药芯焊丝半自动焊焊接材料选用
钢级
GB/T 9711
API Spec 5L
焊道名称
焊材选用
AWS A5.1 AWS A5.29
GB/T 5117 GB/T 17493
L360 L415 L450 L485
根焊道
E6010
E4310
X52
X60
X65
X70
其余焊道
E71T8-Ni1 E71T8-K6
PPT课件
5
纤维素型下向焊条选用
钢级
GB/T 9711
API Spec 5L
焊道名称
焊条选用
AWS A5.1 AWS A5.5
GB/T 5117 GB/T 5118
L210 L245 L290 L320 L360
A
根焊道
B
X42
E6010
X46
X52
其余焊道
E4310
L390 L415
L450 L485
参数进行自动调节，部分工艺参数可在一定的范围内手
动调节。自动控制的工艺参数有：送丝速度、焊接速度、
摆动频率。只要参数设定准确、焊工的操作水平较高即
可焊接出除根焊道外的各种优质焊道。焊枪的摆动方式
为角摆，可焊接V型、U型及复合型坡口，一次焊接焊
道的最大宽度为15mm。 PPT课件
37
4.2.3 CRC管道自动外焊机
性能更好。
PPT课件
23
PPT课件
24
PPT课件
25
PPT课件
26
PPT课件
27
PPT课件
28
外焊机（P600）
天然气长输管道安装焊接
防护 措施 后 才 能进 行 焊接 。
ห้องสมุดไป่ตู้
３．４．４ 阳极 连接 电缆 和 阳极 钢 芯 采 用 铜 焊 或 锡
３．３．７ 焊接 当天结束后 ，将管 口用管盖封堵 ， 焊 连 接 ，双 边焊 缝 长度 Ｉ ＞５０ｒ ａｍ。
避 免杂 物进 入 管 道 。
３．４．５ 电缆与 阳极钢芯焊接后 ，应采取必要 的
道 表面 上 防腐 层 应剥 除 干净 。
３．４．１ 外 观检 查
３．４．７ 加强板 与管道应采用 四周角焊 ，焊缝长
焊 缝 焊 完 后 ，及 时 清 除焊 缝 表 面 的 焊渣 和 度 ≥１０Ｏｍｍ。电缆与管道加强板通过铜鼻子锡焊
符合 ＡＷＳ Ａ５．２９的规 定 。
得 ＞ｌｍｍ；壁厚 差 ≤ｌｍｍ，可直 接对 口焊接 ；壁
Ｊ一３２ 现代焊接 ２０１６年第４期 总第１６０期
＿ ｄ 应ｉ＂ｔｔ ｌ
清除熔渣和飞溅物等杂质 ，进行外观检查 ，确 波探伤。
认 无 缺 陷后 进 行 下 一 层 焊 接 ，在 焊 接 之 前 需 预 ３．４－３ 焊 缝修 补 与返 修
焊接 ，找 出原 因及 时解决 。
— — 由无损探伤人员配合确定缺陷位置 ；
３．３．５ 防止咬边的技术措施 施焊 中适 当控制
— — 由质检人 员指定焊工对其进行返修 ，
电 弧 长 度 ，以 扁椭 圆形 的熔 池 控 制 焊 接 速 度 ， 并 监 督返 修 过程 ；
使熔化金属与基本金 属均匀过渡 ，达Ｎ￣＇Ｉ－观成
（４）清管打磨 管道组对前 ，清除管 内杂 物 和 坡 口两 端 表 面上 的 油污 、锈 等 杂 质 ，在 管 口两侧各 ＞１ ｌｒＩｌ范围内打磨 ，露出金属光泽，注
