地形图的应用(国家大体比例尺地形图分幅及编号)
地形图的应用（国家大体比例尺地形图分幅与编号）大比例尺地形图是建筑工程计划设计和施工中的重腹地形资料。
专门是在计划设计时期，不仅要以地形图为底图，进行总平面的布设，而且还要依照需要，在地形图上进行必然的量算工作，以便因地制宜地进行合理的计划和设计。
1.按经纬线分幅的梯形分幅法(又称为国际分幅)2.按坐标格网分幅的矩形分幅法。
一．梯形分幅与编号一、1：100万比例尺图的分幅与编号按国际上的规定，1：100万的世界地图实行统一的分幅和编号。
即自赤道向北或向南别离按纬差4°分成横列，各列依次用A、B…V表示。
自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2…60表示。
每一幅图的编号由其所在的“横列一纵行”的代号组成。
例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，那么所在的1：100万比例尺图的图号为J—50。
二、1：10万比例尺图的分幅和编号将一幅1：100万的图，按经差30′，纬差20′分为144幅1：10万的图。
3、这三种比例尺图的分幅编号都是以1：10万比例尺因为基础的。
每幅1：10万的图，划分成4幅1：5万的图，别离在1：10万的图号后写上各自的代号A、B、C、D。
每幅1：5万的图又可分为4幅1：2．5万的图，别离以一、二、3、4编号。
每幅1：10万图分为64幅1：1万的图，别离以(1)、(2)、……(64)表示。
1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。
每幅1：10000 的图分为4幅1：5000的图，别离在1：10000的图号后面写上各自的代号a、b、c、d。
每幅1：5000的因又分成9幅1：2000的图，别离以l、二、……9表示，图幅的大小及编二、矩形分幅与编号大比例尺地形图大多采纳矩形分幅法，它是按统一的直角坐标格网划分的。
采纳矩形分幅时，大比例尺地形图的编号，一样采纳图幅西南角坐标千米数编号法。
10地形图的基本知识
计算实例 1、已知某地位于 东经117°16′10″，北纬 31°53′30 ″，试求该地所在1:10000和1：5000比例 尺地形图的分幅编号。
则先计算其在1：100万地形图中的编号 横行（由纬度）：INT（纬度/4）+1= 8： H 纵列（由经度）：INT（经度/6）+1+30=50 H-50
地形图的基本知识
1 数字比例尺 用分子为1，分母为整数的分数表示的比例尺称为数字比例尺。
l/L = 1/(L/l) = 1/M
由比例尺与图上距离可以确定实地距离
L = M × l
2 图示比例尺 一般说来，在图上除写有数字比例尺外，还有用线段表示的比例 尺，这就是图示比例尺。图示比例尺有直线比例尺和复式比例 尺两种。
地形图的基本知识
二、 地形图的比例尺
图上某一线段的长度与地面上相应线段的水平 长度之比。
l/L = 1/(L/l)=1/M
根据比例尺计算实地距离或图上距离
L = M*l l = L/M
地形图的基本知识
大比例尺地图 1∶500、1∶1000、1∶2000、1∶5000 、1∶10000的 地形图 中比例尺地图 1∶2.5万、1∶5万、1∶10万的地形图 小比例尺地图 1∶25万、1∶50万、1∶100万的地形图，称为小比例尺 图 多比例尺地图管理：multi-scale
地形图的基本知识
地形图的基本知识
（2）山脊和山谷
山脊。山脊的最高 点连线称为山脊线，又称为分水线 。山脊等高线表现为 一组凸向低处的曲线。 相邻山脊之间的凹部是山谷。山谷中最低点的连线称为 山谷线，山谷线又称为集水线。山谷等高线表现为一组 凸向高处的曲线。 山脊线和山谷线合称为地性线 。
地图比例尺的计算
最后计算一度对应的像素值
U5z_N w]1m&TI_k @0double PIXELS_PER_DEGREE = PIXELS_PER_METER * METERS_PER_DEGREE;
W b
double METERS_PER_DEGREE = Math.PI * 2 * EARTH_RADIUS_IN_METERS / 360;3sNews博客F8p_q_D_b_X U
double PIXELS_PER_DEGREE = PIXELS_PER_METER * METERS_PER_DEGREE;3sNews博客)P"\;]_Q"y_~_d h,i F_X_{ C
,L6J&s4{ h5f_h9c_J0参考资料：3sNews博客_B_]_`_R'b_|0V_M_Z
/Thread.asp?c=158&f=2455&t=279058
3d_i8w_T9o:K%F0
地图比例尺的计算
A9L|/e6Y_Q01如何计算地图的比例尺
_Z S_f
q9r_M6DD0下面是计算比例尺的公式
_{ _6A_f_`_i_l_t3`0scale =(map units / pixel) * (pixels / inch on display surface) * ( display surface units / map unit) 3sNews博客_M
d.]_Q_`
k
C+e
比例尺地形图分幅编号

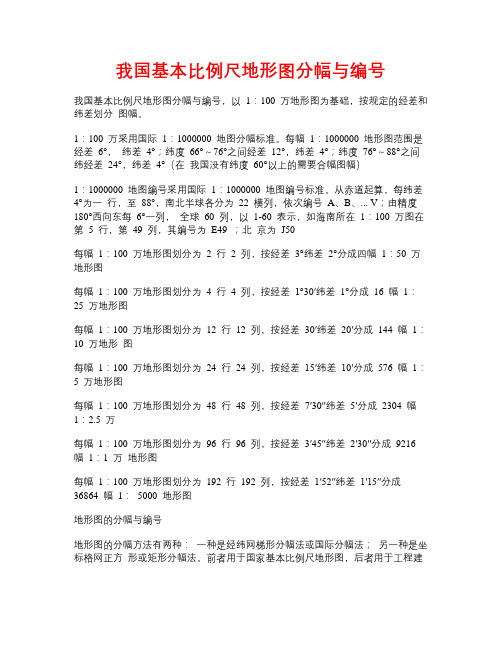

我国基本比例尺地形图分幅与编号我国基本比例尺地形图分幅与编号，以1：100 万地形图为基础，按规定的经差和纬差划分图幅。
1：100 万采用国际1：1000000 地图分幅标准。
每幅1：1000000 地形图范围是经差6°，纬差4°；纬度66°～76°之间经差12°，纬差4°；纬度76°～88°之间纬经差24°，纬差4°（在我国没有纬度60°以上的需要合幅图幅）1：1000000 地图编号采用国际1：1000000 地图编号标准。
从赤道起算，每纬差4°为一行，至88°，南北半球各分为22 横列，依次编号A、B、... V；由精度180°西向东每6°一列，全球60 列，以1-60 表示，如海南所在1：100 万图在第5 行，第49 列，其编号为E49 ；北京为J50每幅1：100 万地形图划分为 2 行 2 列，按经差3°纬差2°分成四幅1：50 万地形图每幅1：100 万地形图划分为 4 行 4 列，按经差1°30′纬差1°分成16 幅1：25 万地形图每幅1：100 万地形图划分为12 行12 列，按经差30′纬差20′分成144 幅1：10 万地形图每幅1：100 万地形图划分为24 行24 列，按经差15′纬差10′分成576 幅1：5 万地形图每幅1：100 万地形图划分为48 行48 列，按经差7′30″纬差5′分成2304 幅1：2.5 万每幅1：100 万地形图划分为96 行96 列，按经差3′45″纬差2′30″分成9216 幅1：1 万地形图每幅1：100 万地形图划分为192 行192 列，按经差1′52″纬差1′15″分成36864 幅1：5000 地形图地形图的分幅与编号地形图的分幅方法有两种：一种是经纬网梯形分幅法或国际分幅法；另一种是坐标格网正方形或矩形分幅法。
