燃气pe管道穿越河道规范
精选聚乙烯燃气管道施工技术规范
2、回填要求
2.1 沟槽的支撑应在保证施工安全的情况下，按回填 进度依次拆除，拆除竖板桩后，应以砂土填实缝隙。 2.2管道两侧及管顶以上0.5m内的回填土不得含有碎 石、砖块、垃圾等杂物，不得用冻土回填，距离管顶 0.5m以上的回填土内允许有少量直径不大于0.1m的石 块。 2.3回填土应分层夯实，每层厚度0.2-0.3m，管道两侧 及管顶以上0.5m内的填土必须人工夯实，当填土超出 管顶0.5m时，可使用小型机械夯实，每层松土厚度为 0.25-0.4m。
一、管道铺设沟槽的技术要求
1．单管沟边组装敷设: a=D＋0.3
2．双管沟边组装敷设：
a=D1+D2+S+0.3 式中：a------沟底宽度(m)
D-----管道公称外径（m）
D1----第一条管道公称外径（m） D2----第二条管道公称外径（m） S-------两管之间安全距离（燃气0.5m）
一、开槽
管沟开挖必须按设计图纸放线，并按设计标高开 挖，沟应尽可能直，沟底要平，转弯处的弯曲半径 应符合相应规范的规定。
1、混凝土路面和沥青路面的开挖应使用切割机切 割。
2、管道沟槽应按设计规定的平面位置和标高开挖。 当采用人工开挖且无地下水时，槽底预留值宜为 0.05～0.10m；当采用机械开挖或有地下水时，槽 底预留值不应小于0.15m，管道安装前应人工清底 至设计标高。
对于陷性黄土地的开挖，不宜在雨季施工,或者必须在施工 时确保能够排除沟内积水。开挖中应在槽底预留0.03—0.06m 厚的土层进行夯实处理。夯实后，沟底表层土的密度一般不 小于1.6×103kg/m3。
燃气工程施工规范pe
燃气工程施工规范PE一、概述燃气工程是城市建设的重要组成部分，关系到人民群众的日常生活和城市的可持续发展。
燃气工程施工规范PE（Polyethylene，聚乙烯）是指在燃气工程中使用的聚乙烯材料的相关施工规范。
聚乙烯管材因其良好的化学稳定性、抗腐蚀性、柔韧性和经济性等优点，在燃气工程中得到了广泛应用。
为确保燃气工程的质量和安全，规范燃气工程施工行为，制定本规范。
二、燃气工程施工规范PE的主要内容1. 燃气工程设计燃气工程设计应符合国家和行业相关标准、规范的要求，充分考虑燃气负荷、输配系统、管道布置、设备选型等因素，确保设计的安全性、可靠性和经济性。
2. 燃气管道选材燃气管道选材应根据设计压力、设计温度、土壤环境、腐蚀状况等因素进行选择。
聚乙烯管材适用于中、低压燃气管道，具有较好的性能和经济性。
3. 燃气管道铺设燃气管道铺设应遵循直线、平顺、稳定的原则，避免穿越障碍物和地势险要区域。
管道铺设应采用埋地方式，特殊情况可采用架空或隧道方式。
4. 燃气管道连接燃气管道连接应采用热熔连接或电熔连接，确保连接牢固、密封。
连接部位应进行外观检查和压力试验，合格后方可继续施工。
5. 燃气管道穿越燃气管道穿越河流、道路、铁路等区域时，应采用专用穿越套管或隧道，确保燃气管道安全。
6. 燃气管道防腐聚乙烯管材具有良好的抗腐蚀性，不需要进行特殊防腐处理。
但在特殊土壤环境或腐蚀性较强的区域，应采取相应的防腐措施。
7. 燃气管道试压燃气管道安装完毕后，应进行压力试验，确保管道系统安全可靠。
试验压力应符合设计和行业规范要求。
8. 燃气管道吹扫燃气管道试压合格后，应进行吹扫，清除管道内的杂质和水分，确保燃气流通畅通。
9. 燃气管道标识燃气管道应设置明显的标识，包括管道走向、管径、压力等信息，便于管理和维护。
10. 安全防护措施燃气工程施工过程中，应采取相应的安全防护措施，确保施工人员的人身安全和工程安全。
三、结语燃气工程施工规范PE是对燃气工程施工过程中应遵循的技术要求和行为规范的总结。

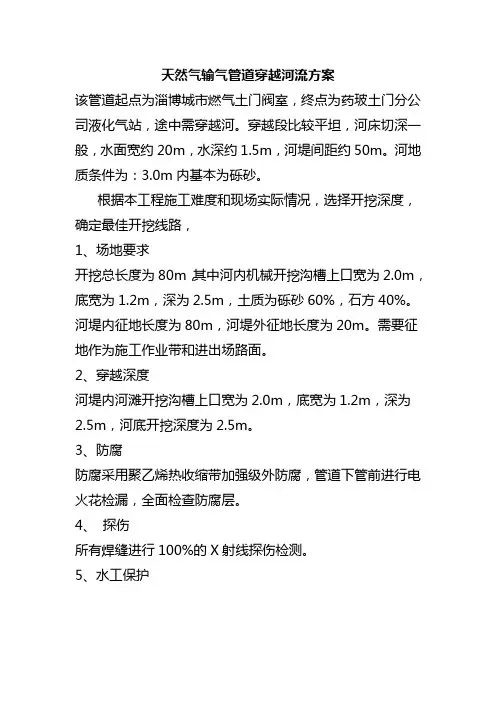

天然气输气管道穿越河流方案
天然气输气管道穿越河流方案
该管道起点为淄博城市燃气土门阀室，终点为药玻土门分公司液化气站，途中需穿越河。
穿越段比较平坦，河床切深一般，水面宽约20m，水深约1.5m，河堤间距约50m。
河地质条件为：3.0m内基本为砾砂。
根据本工程施工难度和现场实际情况，选择开挖深度，确定最佳开挖线路，
1、场地要求
开挖总长度为80m，其中河内机械开挖沟槽上口宽为2.0m，底宽为1.2m，深为2.5m，土质为砾砂60%，石方40%。
河堤内征地长度为80m，河堤外征地长度为20m。
需要征地作为施工作业带和进出场路面。
2、穿越深度
河堤内河滩开挖沟槽上口宽为2.0m，底宽为1.2m，深为
2.5m，河底开挖深度为2.5m。
3、防腐
防腐采用聚乙烯热收缩带加强级外防腐，管道下管前进行电火花检漏，全面检查防腐层。
4、探伤
所有焊缝进行100%的X射线探伤检测。
5、水工保护
大开挖施工破坏了河流原有地质结构及河流走向，必须采取有效防护措施进行恢复与保护。
做好水流的导向沟和集水坑。
a. 稳管压块（970mm×780mm）：为防止水下穿越管段发生漂浮和位移，河堤内穿越管道设稳管压块，间距为2.5m，共25块。
b. 石墙恢复：河堤外管道一侧3.0m范围内恢复混凝土，恢复石墙（1000mm×2000mm×2000mm）两道。
c、工期
大开挖穿越工期为10个日历天。
主要工程量
大开挖主要工程量见表。
天然气管道穿越水域设计
工程 应按 五 十年 ，小 型 穿越 工程 应 按 二十 年 。
（ ２） 越 管 段 应 垂 直 于 水 流 轴 向 ；如 要 斜 交 时 ，交 角 穿
不直 小 于６ 。 。 ０
考 虑 ，尤其 注 意 以下 几个 方面 的 问题 。
（ 在 通 航 河 流 上 的穿 越 管 段 埋 深 ，并 应征 得 航 道 主 ３）
管部 门 的 同意 。
１穿越水域工程的等级如何划分 ．
穿越水域Ｔ程等级表 ｌ ｌ 程等级
人｛
（ ４）穿越 管段 与 桥 用开 挖 管 沟 埋 设 时应 满 足 下 表 规定 ，若 采 用 爆 破 成
’ 位ｌ¨ 棚应水深瞍
盟
２
（ ３）穿越 位 置 不宜 选 在 地 震 活动 断层 上 ， 不 宜将 穿越 管段 埋 在地 震 时 易发 生 土壤 液 化 的地 层 内。
式 中 ： ６ 一钢 管计 算 壁厚 ，ｃ ； 一 ｍ Ｐ 一 一 设计 压 力 ，ＭＰ ａ
Ｄ Ｈ一 钢 管 外径 ｃ ｍ
（ ４）穿越位置 不宜选在河道经 常疏浚 、岸蚀严 重或侵 滩冲突变化强烈地段。
４穿越河流管段的强度及稳定性如何计算 。
水 下 穿 越输 送 管 先 用 内压 计 算 壁 厚 ，再 用 所 承 受 的荷 载 和作 用 力进 行 强度 校 核 。管 子 壁厚 计 算 公式 ：
：
称 、 两岸 有 足 够 施 工场 地 的地 段 ：岩 土 构成 比较 单 一 、 岸坡
稳定 的地段 。
天然气管道 穿越水域设计
■ 夏 宇
天 然气 管 道 在 工程 实 际 中经 常 会 遇 到 穿越 水 域 （ 河流 、 水塘 等 ）的情 况 ，作 为特 殊 地 段 的 穿越 工程 ，应 引 起 设计 人
燃气管线明挖穿河施工方案及措施

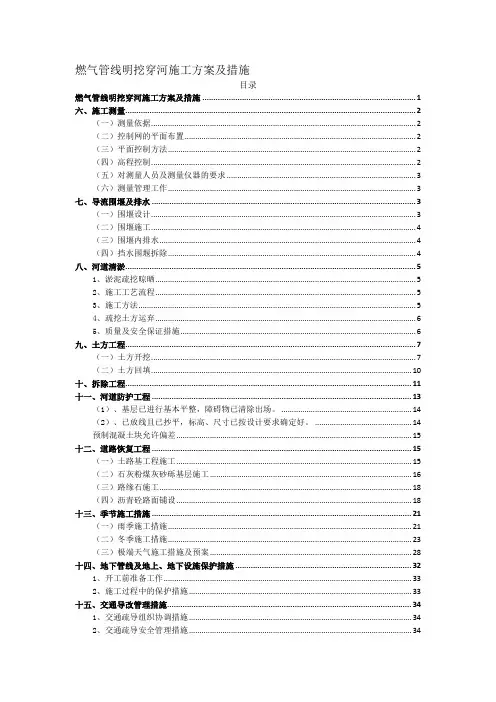

燃气管线明挖穿河施工方案及措施目录燃气管线明挖穿河施工方案及措施 (1)六、施工测量 (2)（一）测量依据 (2)（二）控制网的平面布置 (2)（三）平面控制方法 (2)（四）高程控制 (2)（五）对测量人员及测量仪器的要求 (3)（六）测量管理工作 (3)七、导流围堰及排水 (3)（一）围堰设计 (3)（二）围堰施工 (4)（三）围堰内排水 (4)（四）挡水围堰拆除 (4)八、河道清淤 (5)1、淤泥疏挖晾晒 (5)2、施工工艺流程 (5)3、施工方法 (5)4、疏挖土方运弃 (6)5、质量及安全保证措施 (6)九、土方工程 (7)（一）土方开挖 (7)（二）土方回填 (10)十、拆除工程 (11)十一、河道防护工程 (13)（1）、基层已进行基本平整，障碍物已清除出场。
(14)（2）、已放线且已抄平，标高、尺寸已按设计要求确定好。
(14)预制混凝土块允许偏差 (15)十二、道路恢复工程 (15)（一）土路基工程施工 (15)（二）石灰粉煤灰砂砾基层施工 (16)（三）路缘石施工 (18)（四）沥青砼路面铺设 (18)十三、季节施工措施 (21)（一）雨季施工措施 (21)（二）冬季施工措施 (23)（三）极端天气施工措施及预案 (28)十四、地下管线及地上、地下设施保护措施 (32)1、开工前准备工作 (33)2、施工过程中的保护措施 (33)十五、交通导改管理措施 (34)1、交通疏导组织协调措施 (34)2、交通疏导安全管理措施 (34)六、施工测量（一）测量依据根据设计提供的平面控制坐标点与水准控制原点进行引测。
根据设计要求及设计图纸上的工程内容，进行测量放样的坐标计算。
以招标文件及图纸技术规程的要求以及《工程测量规范》（GB50026-2007）作为本工程的测量精度标准。
（二）控制网的平面布置在工程沿线每间隔50m布置一个测量控制网点，轴线定位（坐标）点与高程测量控制点合用。
控制点沿工程中心线两侧交错间隔布置，形成多个封闭三角形控制体系。

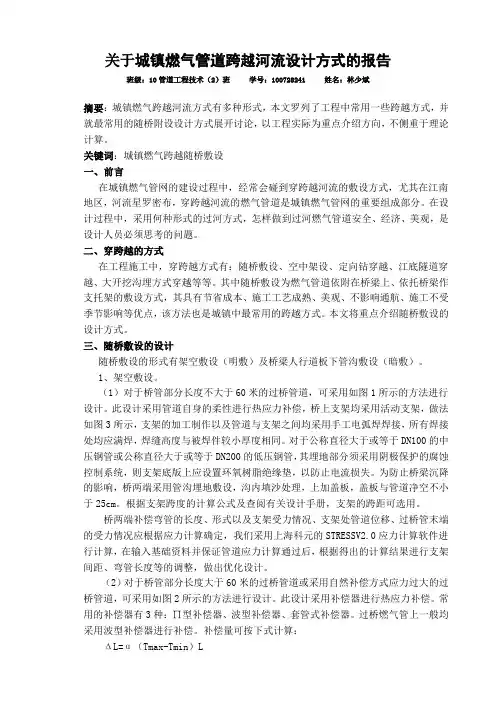

关于城镇燃气管道跨越河流设计方式的报告
