喷油器说明
车用柴油喷油器常见故障及排除
车用柴油喷油器常见故障及排除摘要：车用柴油喷油器是发动机燃烧系统中的重要零部件之一，直接影响机动车的性能和经济性。
然而，由于柴油喷油器长时间作业等原因，会导致一些常见故障的出现。
本文针对车用柴油喷油器的常见故障进行了总结，并对排除方法进行了详细说明，以便更好地维护和使用车用柴油喷油器。
关键词：车用柴油喷油器；故障；排除一、喷油器堵塞喷油器堵塞是车用柴油喷油器的常见故障，造成该故障的主要原因是油路通不畅，导致喷油器内积存过多的杂质和油垢。
此时，可以使用喷油器清洗液进行清洗，或者拆下喷油器进行更彻底的清洗。
二、喷油器泄漏喷油器泄漏会导致柴油喷入气缸不足，降低机动车的动力和燃油经济性。
喷油器泄漏的原因可能是喷嘴老化损坏，也可能是密封件失效。
解决该问题需要更换损坏的零部件和加强密封处理。
三、喷油器堆积杂质柴油喷油器在长时间作业后，会在喷嘴、导流锥等部位产生杂质、油污等物质，影响喷油器的正常工作。
解决该问题需要进行喷油器清洗和更换严重受损的零部件，还需定期更换机油和空滤器，降低杂质生成的可能性。
四、喷油器喷油过量或不足柴油喷油器喷油过量或不足甚至不喷油的现象都会降低机动车的性能和燃油经济性。
造成喷油器喷油过量或不足的原因很多，如压力不足、针阀老化失灵、油路阻塞等。
解决该问题需要进行喷油器清洁、地面平衡、更换受损的零部件等一系列检修措施。
五、喷油器启动困难柴油喷油器启动困难是指车辆在点火后，发动机很难开始运转，或者运转不稳定。
该故障的主要原因可能是压力不足、喷嘴堵塞、电磁铁失效等。
针对该问题，需要进行检修和更换相应零部件，确保喷油器的正常工作。
综上所述，车用柴油喷油器的常见故障确实是不可避免的，但只要及时采取正确的排除措施，就能够轻松地解决这些故障，并且更好地保养和使用柴油喷油器，提高机动车性能和燃油经济性。
六、喷油器噪音大喷油器噪音大是车用柴油喷油器的另一种常见故障，它往往由以下原因引起：零部件松动，受损或磨损；针阀芯柄弹簧松弱；油泵工作压力过高或者喷油器堵塞等。
【精编】喷油器PPT课件
3、喷油量的检查
拆下喷油器总成，将Fp与+B短接(使油泵运转）， 给喷油器供电。测量2－3次，一般为50－60ml/15s。
注：低阻抗的喷油器不可直接与蓄电池相连，可 串连适当阻抗的降压电阻，且只可断续通电。
4、查电阻
电流驱动型：1.5－3.2Ω，电压驱动型：12－16 Ω左右。
5、喷油器控制电路的检修
喷油器驱动电路点火开关安全保险主继电器t1ecu喷油器喷油器驱动电路点火开关安全保险主继电器t1ecu喷油器发动机运转时点火开关接通时主继电器工作t导通喷油器驱动电路使ecu中三极管t导通流过喷油器线圈的电流在发射极电阻上产生压降当a点的电压达到设定值时喷油器驱动电路使t截止喷油期间t10日产风度a32轿车喷油器控制电路11桑塔纳2000gsi轿车喷油器控制电路12喷油器及控制电路有故障会使车辆无法正常工作
特别提醒： 不同类型的 喷油器产生 的波形不同。
• 起 动 发 动 机 ， 以 饱和开关型
2500r/min的转速保 持 油 门 2min ～ 3min ， 直至发动机完全热 机。
• 同时使燃油反馈控 制系统进入闭环控 制状态。
• 关掉空调和所有附 属电器设备。
通常喷油器喷油持 续时间在正常全浓 (高氧传感器电压)至 全稀(低的氧传感器 电压)范围内在 0.25ms 至 0.5ms 的 范 围内变化？。
直到那一年，阳光融融，拂过内心小小的 激动；春风暖暖，却吹过心底淡淡的苦涩。门前 的柏树窸窣作响，摇曳着内心的不舍，那一天我 们举家迁往城里。远去了清晨那晶莹的露珠，远 去了熏豆茶在乡土味中蒸腾出的清韵雅致，远去 了春雨下撑着伞漫步于田埂的惬意。钻进门前等
候的车内，望着阳光映衬出的古屋的倩影，记忆 便尘封在这安详伫立的院落。在那渐渐远去的方 向，我落泪了，止不住地落，从心底流淌出的。
活性碳罐电磁阀
典型工作任务8：发动机燃油消耗过大提示：发动机燃油消耗过大故障分析原因可能为燃油压力过高，应检查燃油泵、燃油滤清器、压力调节器等。
参考资料：1、电控点火系统引起发动机的故障检修参见典型工作任务九的内容2、传感元件引起发动机怠速不良的故障检修参见典型工作任务三、四、五、六、十的内容3、电控燃油喷射和供给系统引起发动机怠速不良的故障检修参见典型工作任务七、八的内容4．空气供给系统引起发动机怠速不良的故障检修参见典型工作任务二的内容一、喷油器（一）喷油器概述此发动机采用４缸顺序喷射，喷嘴为高阻（１３．８Ω，热态时，电阻提高约４Ω左右），单孔（针阀式）。
电脑控制喷嘴的搭铁端，当电脑中央处理器使喷嘴搭铁控制端接通，喷嘴就开启，喷油量仅取决于喷嘴开启时间。
在出现动力不足，加速无力等现象时，且未发现点火、油路有明显故障现象时，可考虑清洗喷嘴。
（二）喷油器检查1．发动机运转时，用手指接触喷油器，应可察觉到喷油脉动。
2．检查喷油器电阻值，应符合表3-1中规定的标准。
3．喷油器拆下后，通12V电压时，应可听到接通和断开的声音。
此项试验，通电时间应不大于4s，再次试验应间隔30s，以防喷油器发热损坏。
4．测量喷油器供电电压。
打开点火开关时，端子1对地电压应等于蓄电池电压，如图8-1所示。
如果符合要求，则应检查端子1到附加保险丝S间的线路有无断路或接触不良。
图8-1 喷油器5．检查喷油器的滴漏。
拔下汽油压力调节器上的真空管和喷油器的插头及霍尔传感器的插头，从进气歧管上拆下汽油分配管连带四个喷油器，将4个喷油器头部放入V.A.G1602喷油器喷射速率测试仪的4个量杯内，把喷油器的一个触点与V.A.G1594测试线连接，测试线另一端夹住发动机接地点，把喷油器的另一个触点与V.A.G1348/A遥控开关、V.A.G1348-2相配的导线连接，导线另一端夹住蓄电池的正极。
用V.A.G1552进入03功能“电终控制诊断”，汽油泵运转，目测每个喷油器的滴漏。
喷油器安装说明

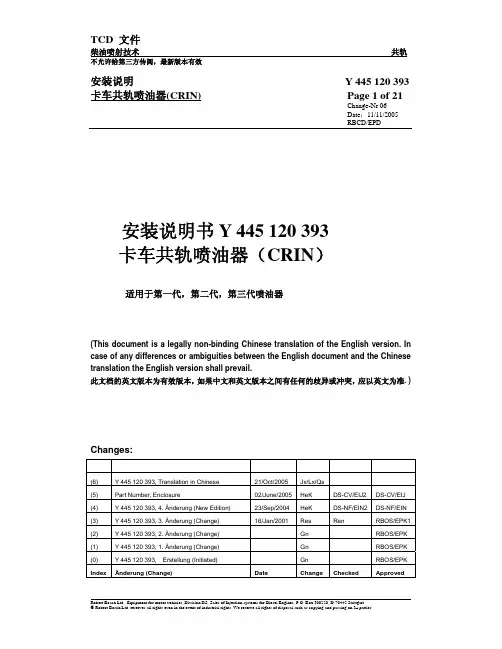

安装说明 Y 445 120 393 卡车共轨喷油器(CRIN) Page 1 of 21Change-Nr 06Date：11/11/2005RBCD/EPD 安装说明书Y 445 120 393卡车共轨喷油器（CRIN）适用于第一代，第二代，第三代喷油器(This document is a legally non-binding Chinese translation of the English version. In case of any differences or ambiguities between the English document and the Chinese translation the English version shall prevail.此文档的英文版本为有效版本，如果中文和英文版本之间有任何的歧异或冲突，应以英文为准. )Changes:(6) Y 445 120 393, Translation in Chinese 21/Oct/2005 Jx/Lx/Qs(5) Part Number, Enclosure 02/June/2005 HeK DS-CV/EIJ2 DS-CV/EIJ (4) Y 445 120 393, 4. Änderung (New Edition) 23/Sep/2004 HeK DS-NF/EIN2 DS-NF/EIN (3) Y 445 120 393, 3. Änderung (Change) 16/Jan/2001 Res Ren RBOS/EPK1 (2) Y 445 120 393, 2. Änderung (Change) Gn RBOS/EPK (1) Y 445 120 393, 1. Änderung (Change) Gn RBOS/EPK (0)Y 445 120 393, Erstellung (Initiated)Gn RBOS/EPK(Change) Date Change Checked Approved Index Änderung安装说明 Y 445 120 393 卡车共轨喷油器(CRIN) Page 2 of 21Change-Nr 06Date：11/11/2005RBCD/EPD目录0. 本文档适用范围 41. 气缸盖结构布置 41.1 概要 (4)1.1.1喷油器样式：内部高压连接 (5)1.1.2喷油器样式：外部高压连接 (6)1.2喷油器在气缸盖上的压紧 (6)1.2.1用压块紧固喷油器 (7)1.2.2用法兰紧固喷油器 (7)1.3燃烧室的密封 (8)1.4喷油器和气缸盖的安装及位置公差 (9)1.4.1内部高压连接 (9)1.4.2外部高压连接 (10)1.5回油 (11)1.5.1经过气缸盖的内部回油 (11)1.5.2经过电磁阀的外部回油 (12)1.5.3喷油器外部侧向回油 (12)1.6喷油器的电气连接 (12)1.6.1插件连接 (12)1.6.2螺纹连接 (12)2. 装配/拆卸 13 2.1清洁度 (13)2.2喷油器的装配 (13)2.2.1内接式高压连接 (13)2.2.2外部高压连接 (14)安装说明 Y 445 120 393 卡车共轨喷油器(CRIN) Page 3 of 21Change-Nr 06Date：11/11/2005RBCD/EPD2.3高压油管的装配/拆卸 (15)2.3.1外部高压连接喷油器的高压油管 (15)2.3.2内部高压连接喷油器的高压油管 (15)2.4回油系统的安装和拆卸 (16)2.4.1经电磁阀的外部回油 (16)2.5喷油器的拆卸 (17)2.6将密封圈从喷油器上取下 (18)3.附录. Y 445 122 360, 内接高压接头CRIN喷油器. Y 445 121 966,外接高压接头CRIN喷油器. 181 5376;03| DS-CV/EIJ2-Liz,安装顺序安装说明 Y 445 120 393 卡车共轨喷油器(CRIN) Page 4 of 21Change-Nr 06Date：11/11/2005RBCD/EPD0．本文档适用范围本文档适用于第1至3代共轨喷油器（CRIN1，CRIN2，CRIN3）。
喷油器的工作原理
喷油器的工作原理
喷油器，也称为喷射器，是一种将液体燃料以小颗粒的形式喷射到燃烧室中的装置。
其工作原理如下：
1. 燃料供给：喷油器通过燃料喷嘴从燃料供应系统中接收高压液体燃料。
燃料可以是汽油、柴油或其他燃料。
2. 压力增加：燃料进入喷油器后，经过喷油器内部的压力增加装置，使燃料的压力增大。
这种高压力有助于将液体燃料变成更细小的颗粒。
3. 喷孔喷射：高压下，燃料通过喷嘴上的微小喷孔，形成射流。
喷孔的数量和大小根据引擎的需求和设计进行调整。
4. 雾化混合：当燃料从喷孔喷出时，由于高压和高速的作用，燃料会被剪切成细小的颗粒，形成燃料雾化。
这些细小颗粒的燃料能够更好地与空气混合，提供更好的燃烧效果。
5. 进入燃烧室：经过雾化后，颗粒尺寸小的燃料被喷射到引擎的燃烧室内，与空气混合形成可燃气体。
6. 着火燃烧：由于燃烧室内的高温和压力，可燃气体被点燃，产生爆发力，推动活塞向下运动，驱使发动机工作。
这就是喷油器的基本工作原理，通过对燃料进行高压喷射和雾化混合，使其与空气充分混合并燃烧，提供动力给发动机。
不
同类型的喷油器有不同的设计和工作原理，但其目的都是将液体燃料转化为燃烧能源。

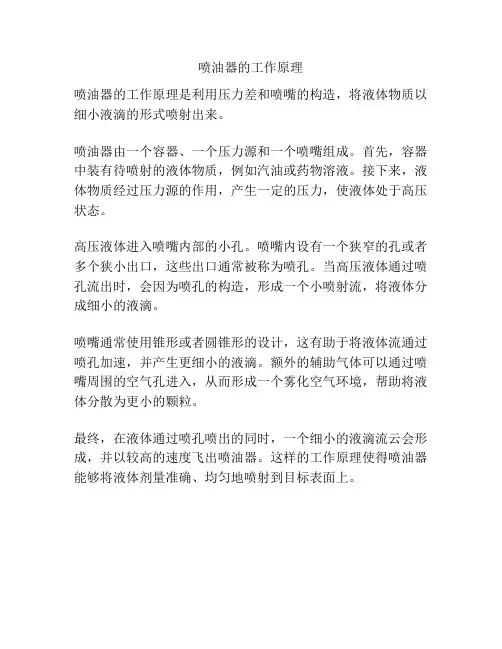

喷油器的工作原理
喷油器的工作原理
喷油器的工作原理是利用压力差和喷嘴的构造，将液体物质以细小液滴的形式喷射出来。
喷油器由一个容器、一个压力源和一个喷嘴组成。
首先，容器中装有待喷射的液体物质，例如汽油或药物溶液。
接下来，液体物质经过压力源的作用，产生一定的压力，使液体处于高压状态。
高压液体进入喷嘴内部的小孔。
喷嘴内设有一个狭窄的孔或者多个狭小出口，这些出口通常被称为喷孔。
当高压液体通过喷孔流出时，会因为喷孔的构造，形成一个小喷射流，将液体分成细小的液滴。
喷嘴通常使用锥形或者圆锥形的设计，这有助于将液体流通过喷孔加速，并产生更细小的液滴。
额外的辅助气体可以通过喷嘴周围的空气孔进入，从而形成一个雾化空气环境，帮助将液体分散为更小的颗粒。
最终，在液体通过喷孔喷出的同时，一个细小的液滴流云会形成，并以较高的速度飞出喷油器。
这样的工作原理使得喷油器能够将液体剂量准确、均匀地喷射到目标表面上。
柴油机喷油器的检查调整与安装
柴油机喷油器的检查调整与安装摘要：喷油器是柴油机的主要总成部件之一，其技术状态好坏将直接影响柴油机的动力性和经济性。
重点介绍了喷油器的检查调整方法及安装要点，提高喷油器的使用性能，减少故障的发生。
关键词：柴油机；喷油器；检查喷油器的功用是将喷油泵送来的高压柴油以一定的喷射压力、喷注数量和角度，以雾状油束喷入燃烧室，促使燃油与压缩空气良好地混合，以达到较完善的燃烧。
在喷油器使用过程中，如果检查调整不正确或安装过程中操作不当，会破环喷油器总成原有的良好性能，从而使柴油机工作不良或无法工作。
下面我们从喷油器工作原理出发，重点介绍喷油器的检查调整方法及安装要点，以提高喷油器的使用性能。
1喷油器工作原理喷油器由喷油泵体、调整螺钉、调压弹簧、顶杆、喷油器偶件及罩帽等组成。
其中喷油器偶件是核心部件，也是燃油系三大偶件之一，其状态的好坏决定了喷油器的工作性能。
喷油器偶件由针阀和针阀体组成，为一高精度偶件，经成对研磨，不能互换。
针阀体内有针阀孔、环形油道、直油道、压力室和喷孔。
针阀头部有两个锥面和一个倒锥体形柱销。
大锥面处于压力室中，小锥面座落在喷孔内锥面上，也是一对经研磨的密封面。
倒锥体柱销伸入喷孔中，其作用是为使喷出的油雾形成一定锥角的油束。
在喷油泵的供油行程时，作用在针阀大锥面上的柴油压力克服调压弹簧的预紧力而上升。
当小锥面离开喷孔内锥面，使喷孔开启，高压柴油则经柱销与喷孔的环状间隙成一定的锥角，以雾状油束高速喷入燃烧室。
在喷油泵停止供油后，压力室内的柴油压力迅速下降，调压弹簧使针阀迅速落座封闭喷孔，使喷油断然中止。
经针阀与针阀体的配合间隙渗出的少量柴油，则经弹簧空腔、回油螺钉、回油管送回到柴油滤清器。
喷油器开始喷油时的压力叫喷油压力，是柴油机重要指标之一，由转动调压螺钉改变调压弹簧预紧力来调节。
2喷油器的检查与调整2.1喷油器的检查有条件的，可直接将喷油器装在喷油器试验台上按规定要求进行试验检查。
在没有喷油器试验台的情况下，可直接在柴油机上检查调整，可按下述两种方法进行：（1）先准备一个标准的喷油器（经检查调整喷油压力和喷雾质量都符合规定的喷油器）和一个三通接头，把它装在喷油泵（喷油泵必须供油正常）的出油阀接头上，进行对比检查。
船用柴油机喷油器故障及检修
一喷油器的作用与要求喷油器的作用是将喷油泵在一定时刻所供给的高压燃油雾化成细微的燃油颗粒喷入气缸,并分布到整个燃烧室中,使燃油的颗粒与空气进行良好的混合而形成可燃混合气体。
当喷油器工作不良时,会使柴油机起动困难,运转时冒黑烟,功率和经济性下降,转速不稳,出现噪音、“敲缸”、甚至灭火停车等现象。
柴油机对喷油器的工作要求是很严格的。
要有一定的喷油压力,喷射距离(即射程)还要有一定的喷雾锥角,喷雾情况要良好,喷出的柴油颗粒既细小,又大小均匀。
并能分布到整个燃烧室中,还应与喷油泵协同一致,使之喷射,确保截然地死始和结束。
二喷油器种类及结构特点喷油器的种类很多,当前船舶柴油机中,绝大多数采用的是液压启阀式喷油器(又称闭式)。
这种喷油器的结构情况对柴油机工作的影响,主要在于其前端核心部位的针阀和针阀体。
液压启阀式喷油器按喷孔数目可分为单孔喷油器和多喷孔喷油器两种。
单孔喷油器只有一个喷孔,位于喷油嘴中央。
喷孔直径相对较大,启阀压力较低,喷油压力相对较低,雾化质量较差,多用于小型高速柴油机上。
多孔喷油器有多个喷孔,可在喷油嘴顶端均布,或置于喷油嘴顶端单侧。
其孔径相对较小,启闭针阀的瞬时及喷油过程的喷油压力较高,雾化质量较好。
其喷注形状应与燃烧室形状匹配。
多用于船用中、低速柴油机。
三喷油器故障分析及排除方法喷油器位于燃烧室顶部,直接暴露在高温高压可燃混合气体中,工作温度高,工作条件差。
热负荷和机械负荷常常会引起针阀偶件密封不良、燃气回窜,甚至停止工作,此外,喷油器工作状况的好坏,直接影响柴油机的经济性、动力性、排放、可靠性等。
因此,对喷油器常见故障进行分析及排除是十分必要的。
喷油嘴主要损坏形式是磨损。
首先主要发生在针阀锥面和针阀体座面、针阀偶件圆柱配合面上;其次是针阀体端面腐蚀和喷孔的孔径扩大和失圆。
这对精密偶件出现的问题较多,喷油器经常发生磨损的部位有密封锥面、喷孔、针阀与针阀孔导向面。
(1)针阀锥面和针阀体座面的磨损是由于喷油器弹簧的冲击与柴油中杂质的冲刷所致。
