SerialPort与MSComm 详解
(SerialPort)串口编程知识整理

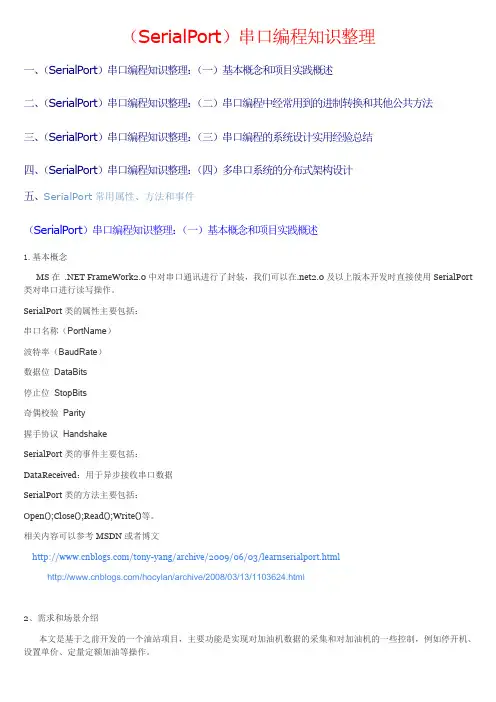

（SerialPort）串口编程知识整理一、（SerialPort）串口编程知识整理：（一）基本概念和项目实践概述二、（SerialPort）串口编程知识整理：（二）串口编程中经常用到的进制转换和其他公共方法三、（SerialPort）串口编程知识整理：（三）串口编程的系统设计实用经验总结四、（SerialPort）串口编程知识整理：（四）多串口系统的分布式架构设计五、SerialPort常用属性、方法和事件（SerialPort）串口编程知识整理：（一）基本概念和项目实践概述1.基本概念MS在.NET FrameWork2.0中对串口通讯进行了封装，我们可以在.net2.0及以上版本开发时直接使用SerialPort 类对串口进行读写操作。
SerialPort类的属性主要包括：串口名称（PortName）波特率（BaudRate）数据位DataBits停止位StopBits奇偶校验Parity握手协议HandshakeSerialPort类的事件主要包括：DataReceived：用于异步接收串口数据SerialPort类的方法主要包括：Open();Close();Read();Write()等。
相关内容可以参考MSDN或者博文/tony-yang/archive/2009/06/03/learnserialport.html/hocylan/archive/2008/03/13/1103624.html2、需求和场景介绍本文是基于之前开发的一个油站项目，主要功能是实现对加油机数据的采集和对加油机的一些控制，例如停开机、设置单价、定量定额加油等操作。
系统通过PC机串口，与下位机进行通讯，下位机和加油机进行通讯，负责采集加油机数据和控制加油机的操作。
3、设计思想(1)在界面设计上，由于系统启动后要始终实时监控加油数据，采用了SDI展示方式。
截图如下：(2)在系统设计方面，加油机监控软件具有一定的实时性、稳定性和数据并发的非功能性需求。
MSComm控件属性详解
MSComm控件属性详解必须要熟悉的几个——CommPort：设置并返回通信端口号；Setting：以字符串的形式设置并返回数据传输速率、奇偶校验、数据比特、停止比特；PortOpen：设置并返回通信端口的状态，也可以打开和关闭端口；Input：从接收缓冲区返回和删除字符；Output：向传输缓冲区定一个字符串1) CommPort属性void SetCommPort(short nNewValue); short GetCommPort();这一属性设置并返回连接的串行端口号，Windows将会利用该串口和外界通信。
在设计时，nNewValue可以设置成从1~16的任何数(默认值为 1)。
但是如果用PortOpen属性打开一个并不存在的端口时，MSComm控件会产生错误68(设备无效)。
注意：必须在打开端口之前设置CommPort属性。
2) Settings属性void Settings(LPCTSTR lpszNewValue); String GetSettings();该属性用于设置并返回数据传输速率、奇偶校验、数据比特、停止比特参数。
当端口打开时，如果value非法，则MSComm控件产生错误380(非法属性值)。
其中lpszNewValue用字符串表示，由四个设置值组成，有如下的组成格式：“BBBB,P,D,S”BBBB 为数据传输速率，P为奇偶校验，D为数据比特，S为停止比特。
Value的默认值是：“9600,N,8,1”，数据传输速率合法值可以是110、300、600、1200、2400、4800、9600、14400、19200、28800、38400、56000、57600、115200、12800、25600。
奇偶校验值可以是设置为下表的任一值。
设定值描述E偶校验(EVEN)M标号校验(MARK)N无校验(NONE)O奇校验(ODD)S空格校验(SPACE)数据比特数可以是4、5、6、7、8。
C#串口通信：MSComm控件使用详解
C#串口通信：MSComm控件使用详解目次MSComm 控件两种处理通讯的方式CommPort 属性RThreshold 属性CTSHolding 属性SThreshold 属性CDHolding 属性DSRHolding 属性Settings 属性InputLen 属性EOFEnable 属性Handshake 常数OnComm 常数InputMode 常数错误消息MSComm 控件通过串行端口传输和接收数据，为应用程序提供串行通讯功能。
MSComm控件在串口编程时非常方便，程序员不必去花时间去了解较为复杂的API函数，而且在VC、VB、Delphi 等语言中均可使用。
Microsoft Communications Control（以下简称MSComm）是Microsoft公司提供的简化Windows下串行通信编程的ActiveX控件，它为应用程序提供了通过串行接口收发数据的简便方法。
具体的来说，它提供了两种处理通信问题的方法：一是事件驱动(Event－driven)方法，一是查询法。
1.MSComm控件两种处理通讯的方式MSComm控件提供下列两种处理通讯的方式：事件驱动方式和查询方式。
1.1 事件驱动方式事件驱动通讯是处理串行端口交互作用的一种非常有效的方法。
在许多情况下，在事件发生时需要得到通知，例如，在串口接收缓冲区中有字符，或者Carrier Detect (CD) 或Request To Send (RTS) 线上一个字符到达或一个变化发生时。
在这些情况下，可以利用MSComm 控件的OnComm 事件捕获并处理这些通讯事件。
OnComm 事件还可以检查和处理通讯错误。
所有通讯事件和通讯错误的列表，参阅CommEvent 属性。
在编程过程中，就可以在OnComm事件处理函数中加入自己的处理代码。
这种方法的优点是程序响应及时，可靠性高。
每个MSComm 控件对应着一个串行端口。
如果应用程序需要访问多个串行端口，必须使用多个MSComm 控件。
SerialPort与MSComm详解
SerialPort与MSComm详解VB,C# MSComm控件的用法与详细介绍MSComm 是控件MSComm 控件通过串行端口传输和接收数据，为应用程序提供串行通讯功能。
MSComm控件在串口编程时非常方便，程序员不必去花时间去了解较为复杂的API 函数，而且在VC、VB、Delphi与C#等语言中均可使用。
Microsoft Communications Control（以下简称MSComm）是Microsoft公司提供的简化Windows下串行通信编程的ActiveX控件，它为应用程序提供了通过串行接口收发数据的简便方法。
具体的来说，它提供了两种处理通信问题的方法：一是事件驱动(Event－driven)方法，一是查询法。
1.MSComm控件两种处理通讯的方式MSComm控件提供下列两种处理通讯的方式：事件驱动方式和查询方式。
1.1 事件驱动方式事件驱动通讯是处理串行端口交互作用的一种非常有效的方法。
在许多情况下，在事件发生时需要得到通知，例如，在串口接收缓冲区中有字符，或者 Carrier Detect (CD) 或 Request To Send (RTS) 线上一个字符到达或一个变化发生时。
在这些情况下，可以利用MSComm 控件的OnComm 事件捕获并处理这些通讯事件。
OnComm 事件还可以检查和处理通讯错误。
所有通讯事件和通讯错误的列表，参阅CommEvent 属性。
在编程过程中，就可以在OnComm事件处理函数中加入自己的处理代码。
这种方法的优点是程序响应及时，可靠性高。
每个MSComm 控件对应着一个串行端口。
如果应用程序需要访问多个串行端口，必须使用多个MSComm 控件。
1.2 查询方式查询方式实质上还是事件驱动，但在有些情况下，这种方式显得更为便捷。
在程序的每个关键功能之后，可以通过检查CommEvent 属性的值来查询事件和错误。
如果应用程序较小，并且是自保持的，这种方法可能是更可取的。
串口通信MSComm控件和SerialPort
一．概述输送带控制模块的核心技术是与PLC的串口通讯，在Visual Studio 6.0中编写串口通讯程序，一般都使用Microsoft Communication Control（简称MSComm）的通讯控件，只要通过对此控件的属性和事件进行相应编程操作，就可以轻松地实现串口通讯。
但在技术广泛应用的今天，Visual S 没有将此控件加入控件库，所以人们采用了许多方法在Visual 来编写串口通讯程序：第一种方法是通过采用Visual Studio 6.0中原来的MSComm控件这是最简单的，最方便的方法，但需要注册；第二种方法是采用微软在.NET推出了一个串口控件，基于.NET的P/Invoke调用方法实现；第三种方法是自己用API写串口通信，虽然难度高，但可以方便实现自己想要的各种功能。
现在微软推出了最新版本的Visual Studio 2005开发工具，可以不再采用第三方控件的方法来设计串口通讯程序。
NET Framework 2.0类库包含了SerialPort类,方便地实现了所需要串口通讯的多种功能，为了使MSComm编程方法快速转换到以SerialPort类为核心的串口通讯的设计方法，这里着重讨论了Visual Studio 6.0的MSComm控件和SerialPort类设计方法的异同点。
二．SerialPort常用属性、方法和事件1．命名空间System.IO.Ports命名空间包含了控制串口重要的SerialPort类，该类提供了同步I/O 和事件驱动的I/ O、对管脚和中断状态的访问以及对串行驱动程序属性的访问，所以在程序代码起始位置需加入Using Sys tem.IO.Ports。
2．串口的通讯参数串口通讯最常用的参数就是通讯端口号及通讯格式(波特率、数据位、停止位和校验位)，在MSComm 中相关的属性是CommPort和Settings。
SerialPort类与MSComm有一些区别:✍通讯端口号[PortName]属性获取或设置通信端口，包括但不限于所有可用的COM 端口，请注意该属性返回类型为String，不是mPort的short类型。
vc串口通讯控件MSComm编程详解
vc串口通讯控件MSComm编程详解在mfc中进行串口通讯最简单的方法莫过于在对话框中使用MSCOMM控件了，MSComm 通信控件提供了一系列标准通信命令的接口，它允许建立串口连接，可以连接到其他通信设备（如Modem）．还可以发送命令、进行数据交换以及监视和响应在通信过程中可能发生的各种错误和事件，从而可以用它创建全双工、事件驱动的、高效实用的通信程序。
一、用MSComm控件通信1．串口通信基础知识一般悦来，计算机都有一个或多个串行端口，它们依次为com1、Com2、…，这些串口还提供了外部设备与pC进行数据传输和皿信的通道。
这些串口在CPU和外设之间充当解释器的角色。
当字符数据从CPU发送给外设时，这些字符数据将被转换成串行比特流数据；当接收数据时，比特流数据被转换为字符数据传递给CPU，再进一步说，在操作系统方面，Windows用通信驱动程序（COMM.DRV）调用API函数发送和接收数据，当用通信控件或声明调用API函数时，它门由COMM. DRV解释并传递给设备驱动程序，作为一个vB程序员，要编写通信程序．只需知道通信控件提供给Windows通信AP1函数的接口即可．换句话说，只需设定和监视通信控件的属性和事件即可。
2．使用Mscomm控件在开始使用MSComm控件之前。
需要先了解其属性、事件或错误属性描述CommPort 设置或返回通信端口号Settings 以字符串的形式设置或返回波特率、奇偶校验、数据位和停止位PortOpen 设置或返回通信端口的状态。
也可以打开和关闭端口Input 返回和删除接收缓冲区中的字符Output 将字符串写入发送缓冲区CommEvent属性为通信事件或错误返回下列值之一。
在该控件的对象库中也可以找到这些常量。
常量值描述ComEventBreak 1001 收到了断开信号ComEventCTSTO 1002 Clear To Send Timeout。
VB Mscomm控件基本介绍
VB Mscomm控件基本介绍（一）一、MSComm控件的主要属性、事件1、MSComm的属性Commport：设置或返回串口号。
如设成1（默认值），表示对Com1进行操作。
Settings：以字符串的形式设置或返回串口通信参数。
包括串口通讯的比特率，奇偶校验，数据位长度、停止位等。
其默认值是“9600,N,8,1”，表示串口比特率是9600bit/s，不作奇偶校验，8位数据位，1个停止位。
Portopen：设置或返回串口状态。
值为True时打开串口，值为False时关闭串口。
InputMode：设置或返回接收数据的类型。
若值为0，则表示以文本形式读取；值为1，则表示以二进制形式读取。
Inputlen：设置或返回一次从接收缓冲区中读取字节数。
InBufferSize：设置或返回接收缓冲区的大小，缺省值为1024字节。
InBufferCount：设置或返回接收缓冲区中等待计算机接收的字符数。
当将其值设为0时，则输入寄存器将被清空。
Input：从接收缓冲区中读取数据并清空该缓冲区，该属性设计时无效，运行时只读。
OutBufferSize：设置或返回发送缓冲区的大小，缺省值为512字节。
OutBufferCount：设置或返回发送缓冲区中等待计算机发送的字符数。
当将其值设为0时，则输出寄存器将被清空。
Output：向发送缓冲区发送数据，该属性设计时无效，运行时只读。
Rthreshold：该属性为一阀值。
当接收缓冲区中字符数达到该值时，MSComm控件设置Commevent属性为ComEvReceive，并产生OnComm事件。
用户可在OnComm事件处理程序中进行相应处理。
若Rthreshold属性设置为0，则不产生OnComm事件。
例如用户希望接收缓冲区中达到一个字符就接收一个字符，可将Rthreshold设置为1。
这样接收缓冲区中接收到一个字符，就产生一次OnComm事件。
Sthreshold：该属性亦为一阀值。
CSerial类与MSComm控件
一、CSerialPort类支持多线程链接（非MODEM）的串口编程操作，其步骤如下：第一步：在**Dlg.h文件添加#include "SerialPort.h"(需先加入类头文件与源文件）第二步：添加成员变量 CSerialPort serialPort;第三步：在初始化对话框函数中调用serialPort.InitPort，serialPort.StartMonitoring 第四步：发送，serialPort.WriteToPort(buf);第五步：接收，在类的定义中，声明消息函数afx_msg LONG OnCommunication(UINT, LONG);在.cpp文件中添加映射ON_MESSAGE(WM_COMM_RXCHAR, OnCommunication)并实现LONG **Dlg::OnCommunication(WPARAM ch, LPARAM port)基于单文档的应用程序，则初始化在新增加的OnInitialUpdate()中添加代码。
说明：由于OnCommunication（WPARAM ch,LPARAM port）带参，所以其接收代码比MSComm 控件的接收代码简单很多，不要涉及接收函数及其数据类型的转换。
二、但对于MODEM控制，需要对类进行改写，采用MSComm控件比较理想。
使用MSComm控件进行编程的基本步骤：1）在建立的工程中加入MSComm控件；2）添加MSComm控件的ID关联变量（或者对象）；3）对串口进行初始化，设置MSComm控件的属性（一般在OnInitDialog中）；4）添加串口事件的消息处理函数OnComm()，在函数中根据应用需要，编写数据处理代码；（一般用于接收缓冲区里面的数据）5）编写串口发送等其他代码；（一般在按钮处理函数中实现）6）关闭串口。
以上采用MSComm控件的是事件驱动方式，即通过函数OnComm()处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VB,C# MSComm控件的用法与详细介绍MSComm 是控件MSComm 控件通过串行端口传输和接收数据，为应用程序提供串行通讯功能。
MSComm控件在串口编程时非常方便，程序员不必去花时间去了解较为复杂的API 函数，而且在VC、VB、Delphi与C#等语言中均可使用。
Microsoft Communications Control（以下简称MSComm）是Microsoft公司提供的简化Windows下串行通信编程的ActiveX控件，它为应用程序提供了通过串行接口收发数据的简便方法。
具体的来说，它提供了两种处理通信问题的方法：一是事件驱动(Event－driven)方法，一是查询法。
1.MSComm控件两种处理通讯的方式MSComm控件提供下列两种处理通讯的方式：事件驱动方式和查询方式。
1.1 事件驱动方式事件驱动通讯是处理串行端口交互作用的一种非常有效的方法。
在许多情况下，在事件发生时需要得到通知，例如，在串口接收缓冲区中有字符，或者 Carrier Detect (CD) 或 Request To Send (RTS) 线上一个字符到达或一个变化发生时。
在这些情况下，可以利用 MSComm 控件的 OnComm 事件捕获并处理这些通讯事件。
OnComm 事件还可以检查和处理通讯错误。
所有通讯事件和通讯错误的列表，参阅 CommEvent 属性。
在编程过程中，就可以在OnComm事件处理函数中加入自己的处理代码。
这种方法的优点是程序响应及时，可靠性高。
每个MSComm 控件对应着一个串行端口。
如果应用程序需要访问多个串行端口，必须使用多个MSComm 控件。
1.2 查询方式查询方式实质上还是事件驱动，但在有些情况下，这种方式显得更为便捷。
在程序的每个关键功能之后，可以通过检查 CommEvent 属性的值来查询事件和错误。
如果应用程序较小，并且是自保持的，这种方法可能是更可取的。
例如，如果写一个简单的电话拨号程序，则没有必要对每接收一个字符都产生事件，因为唯一等待接收的字符是调制解调器的“确定”响应。
2.MSComm 控件的常用属性MSComm控件有很多重要的属性，但首先必须熟悉几个属性。
CommPort 设置并返回通讯端口号。
Settings 以字符串的形式设置并返回波特率、奇偶校验、数据位、停止位。
PortOpen 设置并返回通讯端口的状态。
也可以打开和关闭端口。
Input 从接收缓冲区返回和删除字符。
Output 向传输缓冲区写一个字符串。
下面分别描述：CommPort属性设置并返回通讯端口号。
语法 mPort[value ] (value 一整型值，说明端口号。
)说明在设计时，value 可以设置成从 1 到 16 的任何数（缺省值为 1）。
但是如果用 PortOpen 属性打开一个并不存在的端口时，MSComm 控件会产生错误 68（设备无效）。
注意：必须在打开端口之前设置 CommPort 属性。
RThreshold 属性：在 MSComm 控件设置 CommEvent 属性为 comEvReceive 并产生 OnComm 之前，设置并返回的要接收的字符数。
语法 object.Rthreshold [ = value ]（value 整型表达式，说明在产生 OnComm 事件之前要接收的字符数。
）说明当接收字符后，若 Rthreshold 属性设置为 0（缺省值）则不产生 OnComm 事件。
例如，设置 Rthreshold 为 1，接收缓冲区收到每一个字符都会使 MSComm 控件产生 OnComm 事件。
CTSHolding 属性：确定是否可通过查询 Clear To Send (CTS) 线的状态发送数据。
Clear To Send 是调制解调器发送到相联计算机的信号，指示传输可以进行。
该属性在设计时无效，在运行时为只读。
语法： object.CTSHolding（Boolean）Mscomm 控件的 CTSHolding 属性设置值：True Clear To Send 线为高电平。
False Clear To Send 线为低电平。
说明：如果 Clear To Send 线为低电平 (CTSHolding = False) 并且超时时，MSComm 控件设置 CommEvent 属性为 comEventCTSTO (Clear To Send Timeout) 并产生 OnComm 事件。
Clear To Send 线用于 RTS/CTS (Request To Send/Clear To Send) 硬件握手。
如果需要确定 Clear To Send 线的状态，CTSHolding 属性给出一种手工查询的方法。
详细信息有关握手协议，请参阅 Handshaking 属性。
SThreshold 属性： MSComm 控件设置 CommEvent 属性为 comEvSend 并产生OnComm 事件之前，设置并返回传输缓冲区中允许的最小字符数。
语法 object.SThreshold [ = value ]value 整形表达式，代表在 OnComm 事件产生之前在传输缓冲区中的最小字符数。
说明：若设置 Sthreshold 属性为 0（缺省值），数据传输事件不会产生 OnComm 事件。
若设置 Sthreshold 属性为 1，当传输缓冲区完全空时，MSComm 控件产生 OnComm 事件。
如果在传输缓冲区中的字符数小于 value，CommEvent 属性设置为comEvSend，并产生OnComm 事件。
comEvSend 事件仅当字符数与Sthreshold 交叉时被激活一次。
例如，如果 Sthreshold 等于 5，仅当在输出队列中字符数从 5 降到 4 时，comEvSend 才发生。
如果在输出队列中从没有比Sthreshold 多的字符，comEvSend 事件将绝不会发生。
Handshake 常数常数值描述comNone 0 无握手。
comXonXoff 1 XOn/Xoff 握手。
comRTS 2 Request-to-send/clear-to-send 握手。
comRTSXOnXOff 3 Request-to-send 和 clear-to-send 握手皆可。
OnComm 常数常数值描述comEvSend 1 发送事件。
comEvReceive 2 接收事件。
comEvCTS 3 clear-to-send 线变化。
comEvDSR 4 data-set ready 线变化。
comEvCD 5 carrier detect 线变化。
comEvRing 6 振铃检测。
comEvEOF 7 文件结束。
Error 常数常数值描述comEventBreak 1001 接收到中断信号comEventCTSTO 1002 Clear-to-send 超时comEventDSRTO 1003 Data-set ready 超时comEventFrame 1004 帧错误comEventOverrun 1006 端口超速comEventCDTO 1007 Carrier detect 超时comEventRxOver 1008 接收缓冲区溢出comEventRxParity 1009 Parity 错误comEventTxFull 1010 传输缓冲区满comEventDCB 1011 检索端口设备控制块 (DCB) 时的意外错误InputMode 常数常数值描述comInputModeText 0 （缺省）通过 Input 属性以文本方式取回数据。
comInputModeBinary 1 通过 Input 属性以二进制方式检取回数据。
CDHolding 属性：通过查询 Carrier Detect (CD) 线的状态确定当前是否有传输。
Carrier Detect 是从调制解调器发送到相联计算机的一个信号，指示调制解调器正在联机。
该属性在设计时无效，在运行时为只读。
语法 object.CDHolding设置值：CDHolding 属性的设置值为：设置描述True Carrier Detect 线为高电平False Carrier Detect 线为低电平说明：注意当 Carrier Detect 线为高电平 (CDHolding = True) 且超时时，MSComm 控件设置CommEvent 属性为 comEventCDTO（Carrier Detect 超时错误），并产生 OnComm 事件。
注意在主机应用程序中捕获一个丢失的传输是特别重要的，例如一个公告板，因为呼叫者可以随时挂起（放弃传输）。
Carrier Detect 也被称为 Receive Line Signal Detect (RLSD)。
数据类型 BooleanDSRHolding 属性：确定 Data Set Ready (DSR) 线的状态。
Data Set Ready 信号由调制解调器发送到相连计算机，指示作好操作准备。
该属性在设计时无效，在运行时为只读。
语法：object.DSRHoldingobject 所在处表示对象表达式，其值是“应用于”列表中的对象。
DSRHolding 属性返回以下值：值描述True Data Set Ready 线高False Data Set Ready 线低说明：当 Data Set Ready 线为高电平 (DSRHolding = True) 且超时时，MSComm 控件设置 CommEvent 属性为 comEventDSRTO（数据准备超时）并产生 OnComm 事件。
当为 Data Terminal Equipment (DTE) 机器写 Data Set Ready/Data Terminal Ready 握手例程时该属性是十分有用的。
数据类型：BooleanSettings 属性: 设置并返回波特率、奇偶校验、数据位、停止位参数。
语法: object.Settings[ = value]说明：当端口打开时，如果 value 非法，则 MSComm 控件产生错误 380（非法属性值）。
Value 由四个设置值组成，有如下的格式："BBBB,P,D,S "BBBB 为波特率，P 为奇偶校验，D 为数据位数，S 为停止位数。
value 的缺省值是："9600,N,8,1 "InputLen 属性：设置并返回 Input 属性从接收缓冲区读取的字符数。
语法 object.InputLen [ = value]InputLen 属性语法包括下列部分：value 整型表达式，说明 Input 属性从接收缓冲区中读取的字符数。
