高中物理奥林匹克竞赛——14-4劈尖-牛顿环(共26张PPT)

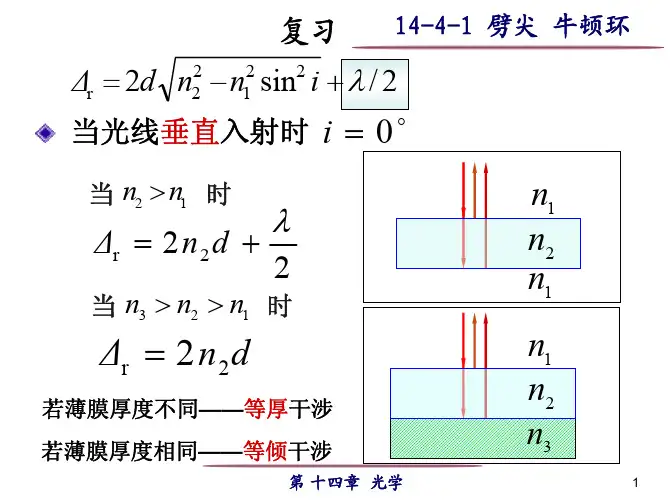

14-4-1等厚干涉(劈尖 牛顿环)(1)

2n
n
2
第 十四章 光学
4
14-4-1 劈尖 牛顿环
b
n1 n
(3)条纹间距
D L
D
n 2
b
n
n /2
L
b 2n
D
n1
n
2b
L
2nb
L
b
劈尖干涉
第 十四章 光学
5
(4 )干涉条纹的移动
14-4-1 劈尖 牛顿环
第 十四章 光学
6
14-4-1 劈尖 牛顿环
若因畸变使某处移动了一 个条纹的距离,k=1,则
设 上 表 面 平 整
e
【演示】光 洁度检测
2
ek ek 1
第 十四章 光学
k-1 k k+1 下表面凹陷
11
14-4-1 劈尖 牛顿环
(4)测细丝的直径
空气 n 1
d
n1 n1
L
L
2n b
n
d
b
第 十四章 光学
12
14-4-1 劈尖 牛顿环 小结:劈尖干涉条纹特点 1. 条纹级次 k 随着劈尖的厚度而变化,因此这种干涉 称为等厚干涉。条纹为一组平行于棱边的平行线。 2. 由于存在半波损失,棱边上为零级暗纹。
2
d
第 十四章 光学
15
14-4-1 劈尖 牛顿环
牛顿环实验装置
显微镜 T L S M 半透 半反镜
R
r
d
牛顿环干涉图样
第 十四章 光学
16
14-4-1 劈尖 牛顿环
牛顿环的特点
•以平凸透镜与平面玻璃 板的接触点为圆心的明暗 相间的圆环; •对空气牛顿环中心为暗 点; •条纹间距不相等,且内 疏外密。 牛顿环干涉图样
劈尖干涉实用PPT课件PPT课件

M SiO2
O
= (2k+1) /2 (k=0,1,2…) Si
知,第9条暗纹对应于k=8,代入上式得 e = (2k+1) /4n = 1.72(m)
所以SiO2薄膜的厚度为1.72 m。
第10页/共25页
劈尖膜
例2 为了测量金属细丝的直径,把金属丝夹在两块 平玻璃之间,形成劈尖,如图所示,如用单色光垂直 照射 ,就得到等厚干涉条纹。测出干涉条纹的间距 ,就可以算出金属丝的直径。某次的测量结果为:单 色光的波长 =589.3nm金属丝与劈间顶点间的距离
反射光2
反射光1
空气介质
A
·
e
n
B
第4页/共25页
劈尖膜
2.2 劈尖明暗条纹的判据
当光程差等于波长的整数倍时,出现干涉加强的 现象,形成明条纹;当光程差等于波长的奇数倍时, 出现干涉减弱的现象,形成暗条纹。
2ne
2
k
2k
1
2
(k 1,2,3,...) 明纹 (k 0,1,2,...) 暗纹
劈尖膜
2.3 劈尖干涉条纹的特征
(3)两相邻明纹(或暗纹)的间距
L= e/sin ≈ e/
L 明纹 暗纹
≈ /2n
e
结论: a.条纹等间距分布
L
e
b.夹角越小,条纹越疏;反之则密。如过大,
条纹将密集到难以分辨,就观察不到干涉条纹了。
第8页/共25页
劈尖膜
2.3 劈尖干涉条纹的特 征
劈尖干涉条纹是一系列明暗相间的、等间 距分布的、平行于棱边的平直条纹。
2n2e
当反射光之一存在半波损失时,其光程 差应加上附加光程 /2 ,即:
高中物理奥林匹克竞赛——劈尖-牛顿环

入射时 , 测得干涉条纹的宽度 b 2.4mm , 求 这玻
璃的 折射率.
解
n
2b 2nb
n 2b
n
L
b
n
2
5.89107 m 8105 2.4103
m
1.53
6
例 2波长为680 nm的平行光照射到L=12 cm长的两块玻璃片上,两玻璃片的一边相互 接触 ,另一边被厚度D=0.048 mm的纸片隔开. 试问在这12 cm长度内会呈现多少条暗条纹 ?
劈尖 牛顿环
一 劈尖
n
T
L
n1
n1
d
S
劈尖角
M
D
Δ 2nd
2
b
1
Δ 2nd
2
n1
n1
k, k 1,2, 明纹
Δ (2k 1) , k 0,1, 暗纹
2
n
d
2
讨论
(1)棱边处 d 0
b
Δ 为暗纹.
2
dk dk 1 h
出现暗条纹有“半波损失”
(2)相邻明纹(暗纹)
间的厚度差
dk 1
k 0,1,2,
21
hr
oR
油膜边缘 k 0, d0 0
k 1, d1 250 nm
k 2, d2 500 nm
d k 3, d3 750 nm
k 4, d4 1000 nm
由于 h 8.0102 nm 故 可观察到四条明纹 .
22
r
讨论
h
d 油滴展开时,条纹间
oR
距变大,条纹数减少
25
(4)半波损失需具体问题具体分析.
n n
n1 n3
人大附中高中物理竞赛辅导课件(波动光学)光学牛顿环(共13张ppt)

(含物理竞赛真题练习)
波动光学
光学牛顿环 显 微 镜
半反 射镜
装置: A--曲率半径很大的凸透镜 B--平面光学玻璃 干涉图样:
r A B 随着r的增加而变密!
2、牛顿环Newton ring (等厚干涉特例)
R
r o
e
空气薄层中,任一厚度e处上下表面反射光的干涉条件:
rk1 rk
( (k 1)
k)
R
R
(k 1)
k
随着牛顿环半径的增大,条纹变得越来越密。即
条纹不等间距,内疏外密。
条纹形状:干涉条纹是以平 凸透镜与平面玻璃板的接触 点为圆心,明暗相间的同心 圆环,中心为暗点(实际上由 于磨损、尘埃等因素的影响, 中央常模糊不清)。
问题1 在折射率相同的平凸透镜与平面玻璃板间充以某
种透明液体。从反射光方向观察,干涉条纹将是:
A、中心为暗点,条纹变密
B、中心为亮点,条纹变密 C、中心为暗点,条纹变稀
选择A:正确!
D、中心为亮点率有关,条纹变密
F、中心的亮暗与液体及玻璃的折射率有关,条纹变稀
问题2 如图,用单色平行光垂直照射在观察牛顿环 的装置上,当平凸透镜垂直向上缓慢平移而远离平板 玻璃时,干涉条纹将: A、静止不动 B、向中心收缩 C、向外冒出 D、中心恒为暗点,条纹变密
显微镜测得由中心往外数第 k 级明环 的半径 rk 3.0 10 3 m , k 级往上数 第16 个明环半径 rk16 5.0 10 3 m ,
平凸透镜的曲率半径R=2.50m(苏州)
M
C
R
r
d
N
o
求:紫光的波长?
实验14 牛顿环和劈尖的等厚干涉 ppt课件

滑动螺母 旋转螺杆
8
(三) 牛顿环实验步骤
1 对准光路
1、打开钠灯,预热 3~5分钟,保证钠灯 的窗口对准显微镜的 45°反射镜。调整反 光镜使目镜视场明亮。
反光镜朝向发光口
ppt课件
9
2 调节目镜的十字叉丝,镜筒位于标尺中间
1
2
旋转目镜使十字叉 丝的清晰
转动目镜筒使叉丝的横丝与标尺 将反光镜调到背光位置 平行,用锁紧螺丝固定目镜。
沿着红色箭头方向,依次 依次记下右侧第60~20暗环 记下左侧第20~70pp暗t课环件位置。 位置,然后叉丝又过圆心1。3
(四) 劈尖实验步骤
注意:测量的条纹 应选远离头发丝或 纸条的一端,否则 误差太大。
1、镜筒置于 25mm位置。
0 1 2 3 4 ······ ··
2、镜筒置于最低点, 然后向上转动调焦手 轮,聚焦。
移动牛顿环,使十字 叉丝对准圆心
ppt课件
12
5 测量暗纹位置
反转
正转
正向转动手轮,保证竖丝与暗环相 切,数到右侧第72暗环。
反向转两个暗环,到右侧第70暗环,记下此时的 读数(反向转动是为了消除空程误差),此后一 直沿着该方向转动手轮,即镜筒一直沿着红色箭 头方向移动。
左侧第70暗环位置: 17.179mm
U(R )不确定度计算
ppt课件
17
劈尖角计算
数据沿红线分成两组,绿框
和篮筐各一组,对应相减得 到20L,然后求平均,再除 以20,得到相邻暗纹距离。
代入公式计算
2L
ppt课件
18
六 思考题
1、牛顿环的干涉条纹是如何形成的?其条纹特征 是பைடு நூலகம்么? 2、在牛顿环数据计算中为什么要采用m-n=30环? 这样处理有什么优点? 3、实验中观察劈尖干涉的等厚条纹有时是倾斜的, 其影响因素有哪些?
2020年高中物理竞赛—普通物理学A版-光的干涉(共26张PPT) 课件

S
为止. 在此过程中, 观察到107. 2条干
涉条纹的移动, 试求空气的折射率
上页 下页 返回 结束
M1 A
B
解:设充空气前,两相干光的光程差为1 , 充入空气后为2 ,
两种情况下的光程差为
迈克耳孙干涉仪的
δ1 – δ2 =2(n-1)l
两臂中便于插放待
有: 2(n-1)l = 107.2λ
测样品,由条纹的
2
r
2Rd
2
R
(n=1)
暗环: 由暗纹条件 (2k 1)
2
第k个暗环半径 rk kR k (k = 0,1, 2, …)
同理明环半径
r
k
1 2
R
(k = 0, 1, 2, …)
• r = 0时, k = 0 满足暗纹条件,故中央为暗纹.
• 条纹中央疏边缘密
• 透射光条纹与反射光条纹互补
(2)垂直入射时(i = 0, r =0)
2n2
2
(2k
k ,
1)
k
,
2
1,2, (加强) k 1,2, (减弱)
(3)若透射光干涉
透 2d n22 n12 sin2 i
透射光干涉条纹和反射光干涉条纹互补
上页 下页 返回 结束
四.增透膜和高反膜
利用反射光干涉减弱(透射光加强)使光能大部分透 射的薄膜,称为增透膜;反之为高反膜.
E1
1. 普通光源:自发辐射
· ·
波列长L = c
独立(不同原子发的光)
独立(同一原子先后发的光)
上页 下页 返回 结束
结论:普通光源发光具有独立性、随机性、间歇性
(1)一个分子(或原子)在一段时间内发出一列光波, 发光时间持续约10-8~10-10s. (间歇性)
牛顿环—劈尖实验讲义

牛顿环-劈尖若将同一点光源发出的光分成两束,让它们各经不同路径后再相会在一起,当光程差小于光源的相干长度,一般就会产生干涉现象。
如测量光波的波长,精确地测量长度、厚度和角度,检验试件表面的光洁度,研究机械零件内应力的分布以及在半导体技术中测量硅片上氧化层的厚度等。
牛顿环、劈尖是其中十分典型的例子,它们属于用分振幅的方法产生的干涉现象,也是典型的等厚干涉条纹。
【实验目的】1.观察和研究等厚干涉现象和特点。
2.学习用等厚干涉法测量平凸透镜曲率半径和薄膜厚度。
3.熟练使用读数显微镜;学习用逐差法处理实验数据的方法。
【实验仪器】测量显微镜,钠光光源,牛顿环仪,牛顿环和劈尖装置。
图1 实验仪器实物图【实验原理】1.牛顿环“牛顿环”是一种用分振幅方法实现的等厚干涉现象,最早为牛顿所发现。
为了研究薄膜的颜色,牛顿曾经仔细研究过凸透镜和平面玻璃组成的实验装置。
他的最有价值的成果是发现通过测量同心圆的半径就可算出凸透镜和平面玻璃板之间对应位置空气层的厚度;对应于亮环的空气层厚度与1、3、5…成比例,对应于暗环的空气层厚度与0、2、4…成比例。
牛顿环装置是由一块曲率半径较大的平凸玻璃透镜,将其凸面放在一块光学玻璃平板(平晶)上构成的,如图2所示。
平凸透镜的凸面与玻璃平板之间形成一层空气薄膜,其厚度从中心接触点到边缘逐渐增加。
若以平行单色光垂直照射到牛顿环上,则经空气层上、下表面反射的二光束存在光程差,它们在平凸透镜的凸面相遇后,将发生干涉。
其干涉图样是以玻璃接触点为中心的一系列明暗相间的同心圆环(如图3所示),称为牛顿环。
由于同一干涉环上各处的空气层厚度是相同的,因此称为等厚干涉。
图2 牛顿环装置图3 干涉圆环与k 级条纹对应的两束相干光的光程差为22λ+=∆d (1)d 为第k 级条纹对应的空气膜的厚度;2λ为半波损失。
由干涉条件可知,当∆=(2k+1) 2λ(k=0,1,2,3,...) 时,干涉条纹为暗条纹,即2)12(22λλ+=+k d得λ2kd =(2) 设透镜的曲率半径为R,与接触点O相距为r处空气层的厚度为d,由图2所示几何关系可得222)(r d R R +-=2222r d Rd R ++-=由于R>>d,则 d 2可以略去Rr d 22= (3)由(2)和(3)式可得第k级暗环的半径为:•• λλkR kR Rd r k =⋅==2222(4) 由(4)式可知,如果单色光源的波长λ已知,只需测出第k 级暗环的半径rm ,即可算出平凸透镜的曲率半径R;反之,如果R已知,测出rm 后,就可计算出入射单色光波的波长λ。
2020年高中物理竞赛—基础光学27薄膜等厚干涉:劈尖干涉(共16张PPT)

二. 等倾干涉
条纹特点
(1) 等倾干涉条纹为一系列同心圆 环;内疏外密;内圆纹的级次比 外圆纹的级次高
(2) 膜厚变化时,条纹发生移动。 当薄膜厚度增大时,圆纹从中 心冒出,并向外扩张,条纹变 密
(3) 使用面光源条纹更清楚明亮
(5) 透射光图样与反射光图样互补
PE i
i
n1
d
n2 n1
i
屏幕
即厚度每增加 / 2 时,条纹向下移动一级,数出条纹移动的数 目,即可测知厚度改变多少。(测量精度达 /10 以上)。干涉膨 胀仪就是根据这种原理形成的,用它可以测量很小的固体样品的
热膨胀系数。
薄膜上表面 面上移
k+1
·k
· ·
·
k-1
k
移动后条纹位置 移动前条纹位置
干涉条纹的移动
3.检查工件表面质量
增透膜的最小厚度
d
d 550 100nm
4n 4 1.38
r1 r 2
n 1.00 n 1.38 n 1.55
说明 增反膜
薄膜光学厚度(nd)仍可以为 / 4 但膜层折射率 n 比玻璃的折射率大
例:测量半导体薄膜氧化硅的
SiO2
厚度,用
0
5896A
钠光垂直照
பைடு நூலகம்
射,测得10条亮纹,且最右端处为一暗纹,求薄膜的厚度 d(n1 1
i
f
S
L
M
n
观察等倾条纹的实验装置和光路
例 波长550 nm黄绿光对人眼和照像底片最敏感。要使照像机
对此波长反射小,可在照像机镜头上镀一层氟化镁MgF2薄 膜,已知氟化镁的折射率 n=1.38 ,玻璃的折射率n=1.55
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
Δ 2d
2
k (k 1,2, ) 明纹
Δ (k 1) (k 0,1, ) 暗纹
2
R
r
d
r2 R2 (R d)2 2dR d 2
R d d 2 0
r 2dR
Δ 2d
2
r 2dR (Δ )R
2
r (k 1)R 明环半径
2
r kR 暗环半径
R
r
d
讨 明环半径 论 暗环半径
R2 r2 [R (h d)]2
r2 2R(h d) R r2
2(h d )
23
总结
(1)干涉条纹为光程差相同的点的轨迹, 即厚度相等的点的轨迹.
k 1
d
d
2n
24
(2)厚度线性增长条纹等间距(劈尖) ,厚 度非线性增长条纹不等间距(牛顿环).
b dk1 dk sin 2n sin
h
h b'
d b
b
b'
b'
b'
h d
b
b2
b
b'
h
d 2
10
(4)测细丝的直径 空气 n 1
n1
nd
n1 L
b
d L
b 2n
11
二 牛顿环
由一块平板玻璃和一平凸透镜组成
光程差
Δ 2d
2
d
12
牛顿环实验装置
显微镜 T
L
S
R
M 半透 半反镜
rd 牛顿环干涉图样 13
光程差
5R
r2 k 5
rk2
R
r2 k5
rk2
(7.96mm )2
(5.63mm )2
5
5 633nm
10.0m 19
例3 如图所示为测量油膜折射率的实验装
置,在平面玻璃片G上放一油滴,并展开成圆
形油膜,在波长 600nm的单色光垂直入射
下,从反射光中可观察
L S
h
到油膜所形成的干涉条
纹.已知玻璃的折射率
为 n1 1.50 ,油膜的折
nn21 G
射率 n2 1.20 ,问:当 油膜中心最高点与玻璃
20
片的上表面相距 h 8.0102 nm 时,干涉条 纹是如何分布的?可看到几条明纹?明纹所 在处的油膜厚度为多少 ?
L S
h
解 条纹为同心圆
Δ 2n2dk k 明纹
nn21 G
dk k 2n2
11-4劈尖 牛顿环
一 劈尖
n
T
L
n1
n1
d
S
劈尖角
M
D
Δ 2nd
2
b
1
Δ 2nd
2
n1
n1
k, k 1,2, 明纹
Δ (2k 1) , k 0,1, 暗纹
2
n
d
2
讨论
(1)棱边处 d 0
b
Δ 为暗纹.
2
dk dk 1 h
出现暗条纹有“半波损失”
(2)相邻明纹(暗纹)
间的厚度差
k 0,1,2,
21
hr
oR
油膜边缘 k 0, d0 0
k 1, d1 250 nm
k 2, d2 500 nm
d k 3, d3 750 nm
k 4, d4 1000 nm
由于 h 8.0102 nm 故 可观察到四条明纹 .
22
r
讨论
h
d 油滴展开时,条纹间
oR
距变大,条纹数减少
r (k 1)R
2
r kR
(k 1,2,3, ) (k 0,1,2, )
(1)从反射光中观测,中心点是暗点还 是亮点?从透射光中观测,中心点是暗点 还是亮点?
(2)属于等厚干涉,条纹间距不等,为 什么?
(3)将牛顿环置于 n 1 的液体中,条 纹如何变?
(4)应用例子:可以用来测量光波波长, 用于检测透镜质量,曲率半径等.
r2 k 1
rk2
R
(3)条纹的动态变化分析(n, , 变化时)
25
(4)半波损失需具体问题具体分析.
n n
n1 n3
n2
n1 n2 n3
26
dk 1
dk
2n
n
2
3
(3)条纹间距 b dk1 dk
sin 2n sin
b
dk dk 1 h
b 2n
在入射单色光一定时,劈尖的楔角愈小, 则条纹间距b愈大,干涉条纹愈疏;愈大, 则条纹间距b愈小,干涉条纹愈密。
4
(4 )干涉条纹的移动
5
例 1 有一玻璃劈尖 , 放在空气中 , 劈尖夹
解 2d (2k 1)
2
2
k 0,1,2,
7
2d (2k 1)
2
2
2D 2 (2km 1) 2
km
2D
141.1
共有142条暗纹
k 0,1,2,
8
劈尖干涉的应用
(1)干涉膨胀仪
l N
2nΒιβλιοθήκη l(2)测膜厚l0
n1
e SiO2
n2
Si
eN
2n1
9
(3)检验光学元件表面的平整度
角 8105rad , 用波长 589nm 的单色光垂直
入射时 , 测得干涉条纹的宽度 b 2.4mm , 求 这玻
璃的 折射率.
解
n
2b 2nb
n 2b
n
L
b
n
2
5.89107 m 8105 2.4103
m
1.53
6
例 2波长为680 nm的平行光照射到L=12 cm长的两块玻璃片上,两玻璃片的一边相互 接触 ,另一边被厚度D=0.048 mm的纸片隔开. 试问在这12 cm长度内会呈现多少条暗条纹 ?
工件 标准件
测量透镜的曲率半径
rk2 kR
r2 km
(k
m)R
R
r2 km
r2 k
m
R
r
2r
18
例2 用氦氖激光器发出的波长为633nm的 单色光做牛顿环实验,测得第个 k 暗环的半径 为5.63mm , 第 k+5 暗环的半径为7.96mm,求平 凸透镜的曲率半径R.
解 rk kR rk5 (k 5)R
