频分复用相关拓展
频分复用原理
频分复用原理一、频分复用的基本概念频分复用（Frequency Division Multiplexing，简称FDM）是一种多路复用技术，它将多个低速信号合成为一个高速信号在同一通信信道中传输。
在发送端，不同的低速信号经过调制后占据不同的频带宽度，然后将这些带宽叠加起来形成一个宽带信号。
在接收端，通过解调和滤波将各个低速信号分离出来。
二、频分复用的原理1. 多路复用器多路复用器是实现FDM技术的关键设备。
它能够将多个低速信号通过模拟或数字处理技术转换成高速模拟或数字信号，并将这些高速信号按照特定的规律合并到一个宽带载波上进行传输。
在接收端，多路复用器可以将这些混合在一起的高速信号解开并恢复原始信息。
2. 调制与解调调制是指将原始信息转换成适合于传输媒介传输的电磁波形式的过程。
常见的调制方式有振幅调制（AM）、频率调制（FM）和相位调制（PM）等。
解调则是指将接收到的电磁波信号转换成原始信息的过程。
3. 带宽分配在FDM技术中，每个低速信号所占用的带宽是固定的，因此在进行带宽分配时需要考虑每个信号所需的带宽大小。
如果某个信号需要的带宽超过了分配给它的带宽大小，就会造成信号失真或丢失。
4. 滤波在接收端，需要对传输过来的宽带信号进行滤波处理，以便将各个低速信号分离出来。
这可以通过选择性地去除不需要的频段实现。
常见的滤波器有低通滤波器、高通滤波器和带通滤波器等。
三、应用场景1. 电视广播FDM技术可以将多个电视频道混合在一起发送，并在接收端通过解调和滤波将各个频道分离出来。
这种方式被广泛应用于电视广播领域。
2. 电话网络在电话网络中，FDM技术可以将多路电话信号合并到一个传输媒介中进行传输。
这样可以大幅度提高电话网络的通话容量和效率。
3. 数据通信FDM技术也被广泛应用于数据通信领域。
例如，在局域网中，可以使用FDM技术将多个计算机的数据流合并到一个传输媒介中进行传输。
四、优缺点分析1. 优点FDM技术可以将多个低速信号合并到一个高速信号中进行传输，从而提高了传输效率和容量。

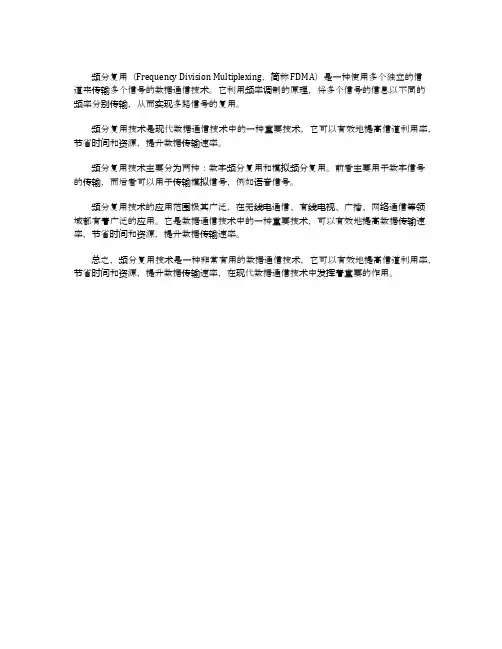

数据通信技术中的频分复用
频分复用（Frequency Division Multiplexing，简称 FDMA）是一种使用多个独立的信
道来传输多个信号的数据通信技术。
它利用频率调制的原理，将多个信号的信息以不同的频率分别传输，从而实现多路信号的复用。
频分复用技术是现代数据通信技术中的一种重要技术，它可以有效地提高信道利用率，节省时间和资源，提升数据传输速率。
频分复用技术主要分为两种：数字频分复用和模拟频分复用。
前者主要用于数字信号
的传输，而后者可以用于传输模拟信号，例如语音信号。
频分复用技术的应用范围极其广泛，在无线电通信、有线电视、广播、网络通信等领
域都有着广泛的应用。
它是数据通信技术中的一种重要技术，可以有效地提高数据传输速率，节省时间和资源，提升数据传输速率。
总之，频分复用技术是一种非常有用的数据通信技术，它可以有效地提高信道利用率，节省时间和资源，提升数据传输速率，在现代数据通信技术中发挥着重要的作用。
信道复用技术(频分波分码分)
波分复用就是光的频分复用。使用一根
光调制器 光纤来同时传输多个光载波信号。
光解调器
0
1550 nm
1
1551 nm
2
1552 nm
3
1553 nm 复
4
1554 nm 用
5
1555 nm 器
6
1556 nm
7
1557 nm
8 2.5 Gb/s 1310 nm
20 Gb/s EDFA 120 km
波分复用的概念
端 T 站发送的信号 Tx
总的发送信号 Sx + Tx
接 规格化内积 S Sx 收 端 规格化内积 S Tx
0 t
t t t t t t
– 如发送比特 1，则发送自己的 m bit 码片序列。 – 如发送比特 0，则发送该码片序列的二进制反码。 • 例如，S 站的 8 bit 码片序列是 00011011。 – 发送比特 1 时，就发送序列 00011011， – 发送比特 0 时，就发送序列 11100100。 • S 站的码片序列：(–1 –1 –1 +1 +1 –1 +1 +1)
• 各用户使用经过特殊挑选的不同码型，因此彼此不会 造成干扰。
• 这种系统发送的信号有很强的抗干扰能力，其频谱类 似于白噪声，不易被敌人发现。
码片序列(chip sequence)
• 每一个比特时间划分为 m 个短的间隔，称为码片 (chip)。 • 每个站被指派一个唯一的 m bit 码片序列。
• 在实用的系统中是使用伪随机码序列。
码片序列的正交关系
• 令向量 S 表示站 S 的码片向量，令 T 表示 其他任何站的码片向量。
• 两个不同站的码片序列正交，就是向量 S
频分复用的原理和优缺点
畅通无阻！频分复用的原理和优缺点
随着移动通信技术的不断发展，对信号传输效率和带宽的需求越
来越高。
频分复用技术应运而生，成为现代通信网络中不可或缺的一环。
本文将从原理和优缺点两个方面来详细介绍频分复用技术。
一、原理
频分复用技术是将一个频段分成若干个较窄的子频段，每个子频
段只用于传输一路信号。
每个子频段都可以独立传输一个通信信道，
这样可以在同一个频段上实现多个信道之间的并行传输。
例如：一个频段大小为10MHz，它被分成5个大小为2MHz的子频段。
每个子频段可以独立传输一个通信信道，这样就可以在同一个频
段上同时传输5条不同的通信信道。
这样，每条信道就不会相互干扰，相互之间独立运行。
这种方法可以迅速提高信道的数量，从而提高整
个系统的信道带宽和通信吞吐量。
二、优缺点
频分复用技术的优点在于：
1.可以提高信道的数量和带宽，增加数据传输速率。
2.不同的频道之间互相独立，互不干扰，提高了通信质量和稳定性。
3.可以充分利用现有频谱资源，减少频谱的浪费。
缺点在于：
1.频分复用技术需要具备高计算能力，需要运用复杂的算法实现对信号的分割和传输控制。
2.由于各信道之间采用的是分时复用方式，传输速率较低，对实时性要求高的场景不太适用。
结语：
总的来说，频分复用技术是一种非常优秀的信号传输技术，它可以大大提高通信质量和效率，但它也有一些缺点需要克服。
我们相信在未来的通信技术中，频分复用技术将会发挥越来越重要的作用，为人们的通信带来畅通无阻的体验。
5g频分复用区分ue
5g频分复用区分ue
5G的频分复用是一种在通信系统中使用频率分配来支持多个用户设备（UE）的技术。
频分复用通过将频谱划分为多个子信道，每个子信道分配给不同的用户设备来实现。
在5G网络中，频分复用可以通过以下几种方式来区分UE：
1. 频率分配，5G网络可以将可用的频谱划分为不同的频段，并为每个UE分配特定的频段。
这样不同的用户设备可以在不同的频段上进行通信，避免频谱资源的竞争和冲突。
2. 资源分配，除了频率分配外，5G网络还可以通过动态资源分配来区分UE。
通过动态分配无线资源，系统可以根据不同用户设备的需求和网络负载情况来分配传输资源，以实现公平的资源利用和提高网络效率。
3. 接入控制，5G网络中的接入控制可以根据不同的UE特性和服务需求来区分用户设备。
例如，基于不同的接入类别（如增强型移动宽带、低延迟通信等），系统可以对不同的UE进行优先级控制和资源分配。
4. 多址接入，在5G网络中，多址接入技术可以用来区分不同的用户设备。
通过使用CDMA（码分多址）或其他多址接入技术，不同的用户设备可以在同一频段上进行通信而不会相互干扰。
总之，在5G网络中，频分复用可以通过频率分配、资源分配、接入控制和多址接入等方式来区分不同的用户设备，以实现多用户并发通信和提高网络性能。
《频分多路复用》课件
TDMA系统
TDMA系统使用频分多路 复用技术将信号分割为不 同的时隙进行传输。
频分多路复用的应用场景
无线通信领域
频分多路复用被广泛应用于 移动通信和卫星通信等领域， 提高了信号传输效率。
音视频传输领域
频分多路复用可以实现多个 音视频信号在同一信道上传 输，提供高质量的音视频传 输服务。
数据传输领域
频分多路复用的发展 趋势
频分多路复用将增加多天 线技术、采用更高的调制 方式和结合其他多路复用 技术，进一步提高系统性 能。
频分多路复用在数据传输领 域广泛应用，比如无线局域 网、卫星通信和光纤通信等。
频分多路复用的发展趋势
1
增加多天线技术
通过利用多天线技术，可以进一步提高频分多路复用系统的信号传输速率和性能。
2
采用更高的调制方式
采用更高的调制方式可以增加频分多路复用系统的传输容量，提高信号传输效率。
3
结合其他多路复用技术
1 传输速率快
频分多路复用可以在同一时间段内传输多个信号，提高数据传输速率。
2 高效利用信道
通过将信号分配到不同的频率上，频分多路复用可以充分利用信道资源，提高传输效率。
3 抗干扰能力强
每个信号在不同的频率上传输，减少了相互之间的干扰，提高了抗干扰能力。
频分多路复用的缺点
1 对时隙同步要求高
频分多路复用要求发送 方和接收方具有相同的 频率和同步。如果同步 失败，可能导致信号传 输错误。
将频分多路复用技术与其他多路复用技术结合，可以进一步提高信号传输效率和多用 户接入性能。
结语
频分多路复用的优缺 点
频分多路复用具有传输速 率快、高效利用信道和抗 干扰能力强等优点，但对 时隙同步要求高，技术难 度大，受信道扩散影响大。
时分复用和频分复用
时分复用和频分复用时分复用频分复用简介数据通信系统或计算机网络系统中,传输媒体的带宽或容量往往超过传输单一信号的需求,为了有效地利用通信线路,希望一个信道同时传输多路信号,这就是所谓的多路复用技术(MultiplexiI1g)。
采用多路复用技术能把多个信号组合起来在一条物理信道上进行传输,在远距离传输时可大大节省电缆的安装和维护费用。
频分多路复用FDM (Frequency Division Multiplexing)和时分多路复用TDM (Time Di-vision MultiplexiIIg)是两种最常用的多路复用技术。
举个例最简单的例子：从A地到B地坐公交2块。
打车要20块为什么坐公交便宜呢这里所讲的就是“多路复用”的原理。
频分复用(FDM) 频分复用按频谱划分信道，多路基带信号被调制在不同的频谱上。
因此它们在频谱上不会重叠，即在频率上正交，但在时间上是重叠的，可以同时在一个信道内传输。
在频分复用系统中，发送端的各路信号m1(t)，m2(t)，…,mn(t)经各自的低通滤波器分别对各路载波f1(t)，f2(t)，…，fn(t)进行调制,再由各路带通滤波器滤出相应的边带（载波电话通常采用单边带调制），相加后便形成频分多路信号。
在接收端，各路的带通滤波器将各路信号分开，并分别与各路的载波f1(t)，f2(t)，…，fn(t)相乘，实现相干解调,便可恢复各路信号,实现频分多路通信。
为了构造大容量的频分复用设备，现代大容量载波系列的频谱是按模块结构由各种基础群组合而成。
根据国际电报电话咨询委员会(CCITT)建议,基础群分为前群、基群、超群和主群。
①前群，又称3路群。
它由3个话路经变频后组成。
各话路变频的载频分别为12，16，20千赫。
取上边带，得到频谱为12～24千赫的前群信号。
②基群,又称12路群。
它由4个前群经变频后组成。
各前群变频的载频分别为84，96，108，120千赫。
取下边带，得到频谱为 60～108千赫的基群信号。
简述频分复用与时分复用的工作原理、特点和应用场景
简述频分复用与时分复用的工作原理、特点和应用场景频分复用和时分复用是传输技术中常用的两种方式，它们的工作原理、特点和应用场景都有所不同。
本文将从这三个方面详细介绍这两种技术。
一、频分复用的工作原理、特点和应用场景1. 工作原理频分复用是一种将多个信号通过不同的频率进行分离传输的技术。
它的原理是将多路信号分别调制到不同的载波频率上，然后再将这些频率合并成为一个宽带信号进行传输。
在接收端，再将这个宽带信号分离成多个不同频率的信号，最后进行解调还原原始信号。
2. 特点频分复用的特点是可以在同一条传输线路上传输多路信号，从而提高了传输效率和带宽利用率。
此外，频分复用还可以实现不同传输速率和协议的兼容性，使得不同类型的数据可以在同一条线路上传输。
3. 应用场景频分复用在通信领域有着广泛的应用，例如：（1）电视信号的传输：在有线电视网络中，频分复用技术可以将多个电视信号合并在一起，从而提高了电视信号的传输效率。
（2）移动通信：在移动通信网络中，频分复用技术可以将多个用户的信号合并在一起，从而提高了网络的容量和覆盖范围。
（3）卫星通信：在卫星通信中，频分复用技术可以将多个用户的信号合并在一起，从而提高了卫星的传输效率和带宽利用率。
二、时分复用的工作原理、特点和应用场景1. 工作原理时分复用是一种将多个信号通过不同的时间片进行分离传输的技术。
它的原理是将多个信号在时间上分割成为若干个时隙，然后将这些时隙组成一个宽带信号进行传输。
在接收端，再将这个宽带信号分离成多个不同时间片的信号，最后进行解调还原原始信号。
2. 特点时分复用的特点是可以在同一条传输线路上传输多路信号，从而提高了传输效率和带宽利用率。
此外，时分复用还可以实现不同传输速率和协议的兼容性，使得不同类型的数据可以在同一条线路上传输。
3. 应用场景时分复用在通信领域也有着广泛的应用，例如：（1）电话网络：在电话网络中，时分复用技术可以将多个电话信号合并在一起，从而提高了电话网络的容量和效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
频分复用相关拓展
频分复用(FDM，Frequency Division Multiplexing)就是将用于传输信道的总带宽划分成若干个子频带(或称子信道)，每一个子信道传输一路信号。
频分复用要求总频率宽度大于各个子信道频率之和，同时为了保证各子信道中所传输的信号互不干扰，应在各子信道之间设立隔离带，这样就保证了各路信号互不干扰。
频分复用技术的特点是所有子信道传输的信号以并行的方式工作，每一路信号传输时可不考虑传输时延。
频分复用技术除传统意义上的频分复用(FDM)外，还有一种是正交频分复用(OFDM)，下面主要介绍正交频分复用(OFDM ，Orthogonal Frequency Division Multiplexing)。
传统的频分复用（FDM）的优点是简单、直接。
但是频谱的利用率低，子信道之间要留有保护频带，而且在频分路数N较大时多个滤波器的实现使系统复杂化。
正交频分复用（OFDM）技术的基本思想就是在频域内将所给信道分成许多正交子信道，在每一个子信道上使用一个子载波进行调制，并且各子载波并行传输，这样，尽管总的信道并非平坦的，也就是说，具有频率选择性，但是每个子信道是相对平坦的，并且在每个信道上进行的是窄带传输，信号带宽小于信道的相关带宽，因此可以大大消除符号间干扰。
OFDM实际是一种多载波数字调制技术。
OFDM全部载波频率有相等的频率间隔，它们是一个基本振荡频率的整数倍，正交指各个载波的信号频谱是正交的。
OFDM系统比传统FDM系统要求的带宽要小得多。
由于OFDM使用无干扰
正交载波技术，单个载波间无需保护频带，这样使得可用频谱的使用效率更高。
另外，OFDM技术可动态分配在子信道中的数据，为获得最大的数据吞吐量，多载波调制器可以智能地分配更多的数据到噪声小的子信道上。
因此我们总结出OFDM技术有如下优点：
（1）OFDM技术实现了多载波调制（MCM），克服了多径接收，提高了系统的传输码率。
（2）OFDM技术将给定信道分成许多正交子信道，在每个子信道上使用一个子载波进行调制，并且各子载波并行传输，大大消除信号波形间的干扰，也提高了频谱效率。
（3）OFDM技术可适应不同设计需求，灵活分配数据容量和功率，便于提供灵活的高速和变速综合数据传输。
（4）OFDM技术能提供较大的系统容量，且具有较强的抗多径干扰、抗频率选择性衰落和频率扩散能力，适应多径和移动信道传播条件。
（5）OFDM技术可以实现较高的安全传输性能，它允许数据在高速的射频上编码。
（6）OFDM技术能够持续不断地监控传输介质上通信特性的突然变化。
能动态地接通或切断相应的载波，以保证持续地进行成功的通信。
尽管OFDM有很大的优点，在技术上也还存在两个缺点：
(1) OFDM的基础是子载波必须满足正交，如果正交性恶化，则整个系统的性能会严重下降，产生OFDM特有的子载波间串扰。
在实际工作中由于无线衰落信道的时变性，往往会造成频率弥散，引起多普勒频移效应，从而影响载波频率正交性。
如何实现子载波的精确同步是OFDM技术中的一个难点。
(2) OFDM信号呈现很大的峰值平均功率比（PAPR），比单载波系统需要更宽的线性范围。
由于采用DFT实现调制和解调，故对载波频率偏移、相位噪声和非线性放大更为敏感。
若要避免信号失真和频谱扩展，则需要动态范围很大的线性放大器。
如何降低信号的峰值平均功率比是OFDM技术中的另一个难点。
由于上述原因，OFDM要求昂贵的、高精度的无线电器件。
但由于OFDM技术的优越性，目前已被广泛应用于广播式的音频和视频领域以及通信系统中。
下面简要介绍一下OFDM在三个方面的应用：
1.OFDM在ADSL中的应用
ADSL使用了正交频分复用技术将话音与数据分开，虽然话音与数据在同一条电话线上，但是话音和数据分别在不同的频带上运行，所以互不干扰。
即使边打电话边上网，也不会发生上网速率下降，通话质量下降的情况。
FLASH－OFDM是Flarion为了在主网上实现使用IP网络的永久接入服务而开发的传输技术。
由于用户在高速互联网接入服务中可以无线方式永久接入，因此还被称为“无线版ADSL”。
Nextel从2002年便开始对FLASH－OFDM进行技术检测和传输试验，韩国也有多家通信运营商进行试验服务。
2.OFDM在电力线通信中的应用
电力线通信技术简称PLC (Power Line Communication)是指利用电力线传输数据和话音信号的一种通信方式。
目前只需通过连接在电脑上的“电力猫”，再插入家中任何一个电源插座，就可以实现最高14M的速度上网冲浪，这一速度比ADSL目前最高限速512k快20多倍，而且使用成本低廉。
然而，电力线作为通信信道，存在着高噪声、多径效应和衰落的特点。
OFDM
技术能够在抗多径干扰、信号衰减的同时保持较高的数据传输速率，在具体实现中还能够利用离散傅立叶变换简化调制解调模块的复杂度。
OFDM技术用于提高电力线网络的传输质量，即使在配电网受到严重干扰时，OFDM仍可提供带宽并且保证带宽传输效率。
因此它在电力线高速通信系统中的应用有着非常乐观的前景。
3.OFDM在有线电视网络中的应用
目前，为了提供上行回传信道，HFC接入网可采用SDM(空分复用法)、TDM(时分复用法)、WDM(波分复用法)和OFDM(正交频分复用法)等方式。
但目前解决同轴电缆分配网双向传输的主要手段还是正交频分复用法。
空分复用法是采用双电缆线完成光节点以下信号的上下行传输，对于有线电视网来说，铺设双同轴电缆来完成双向传输，成本太高。
时分复用法是在相同的传输介质上，对上行和下行信号进行时分复用，由于其技术较复杂，成本也较高，所以实际应用也不很广泛。
波分复用法是采用单根光纤异波长双工工作方式，使上下行信号采用不同的光波长传送，波分复用法可用于光纤干线传输网部分。
