无刷电机内部结构及工作原理介绍
无刷电机工作原理
无刷电机工作原理无刷电机是一种常见的电动机，它具有结构简单、效率高、寿命长等优点，被广泛应用于各种电动设备中。
那么，无刷电机是如何工作的呢？接下来，我们将从电机结构、工作原理和应用特点三个方面来详细介绍无刷电机的工作原理。
首先，让我们来了解一下无刷电机的结构。
无刷电机主要由转子、定子、电刷和电机控制器组成。
转子是电机的旋转部件，通常由永磁体和铁芯组成；定子是电机的静止部件，上面包裹着绕组；电刷则是传统直流电机中用来传递电能的部件，而无刷电机中则通过电机控制器来实现电能的传递。
电机控制器是无刷电机的核心部件，它通过控制电流的方向和大小，来控制电机的转速和输出功率。
其次，我们来了解一下无刷电机的工作原理。
无刷电机的工作原理主要依靠电机控制器来实现。
当电机控制器施加电流到定子绕组时，形成一个旋转的磁场，这个磁场会与转子上的永磁体相互作用，从而使得转子开始旋转。
在转子旋转的过程中，电机控制器会不断地调整电流的方向和大小，以保持转子的稳定旋转。
由于无刷电机不需要电刷来实现电能的传递，因此摩擦损耗更小，效率更高，寿命更长。
最后，我们来了解一下无刷电机的应用特点。
无刷电机广泛应用于各种电动设备中，如无人机、电动汽车、工业机器人等。
由于其结构简单、效率高、寿命长等优点，使得无刷电机成为了各种电动设备的首选驱动方式。
同时，随着电动化技术的不断发展，无刷电机的应用领域也在不断拓展，未来无刷电机将在更多领域发挥重要作用。
综上所述，无刷电机通过电机控制器来实现电能的传递，具有结构简单、效率高、寿命长等优点，被广泛应用于各种电动设备中。
随着电动化技术的不断发展，无刷电机的应用前景将更加广阔。
无刷直流电机原理结构
无刷直流电机原理结构一、原理：无刷直流电机是以电磁感应的原理工作的。
电机的主要部分包括定子和转子，定子上有若干个线圈，通以交变电流，产生旋转的磁场。
转子上装有多个永磁体，它们随着定子磁场的变化而旋转。
电机通过外部的控制电路来改变定子线圈通电的时间和顺序，从而实现转子的旋转控制。
二、结构：1.定子：定子是电机的静止部分，它通常由若干个相同的定子线圈组成，线圈绕在定子铁芯上，并固定在电机的外部结构上。
定子线圈的数量和形状取决于电机的设计和工作要求。
2.转子：转子是电机的旋转部分，它由多个永磁体组成，永磁体的材料通常是钕铁硼或钴磁体。
转子上的永磁体通过磁力产生旋转力矩，推动转子的旋转。
转子通常由外壳包裹在外，以保护永磁体和提供机械支撑。
3.传感器：无刷直流电机需要通过传感器来检测转子的位置和速度，以确定定子线圈的通电时间和顺序。
常用的传感器有霍尔传感器和编码器。
霍尔传感器通过检测转子上预先安装的霍尔元件的磁场变化来确定转子的位置。
编码器通过检测转子上的刻度盘来实时测量转子的位置和速度。
4.控制电路：控制电路是无刷直流电机的核心部分，通过控制电路可以控制定子线圈的通电时间和顺序，从而控制电机的转速和方向。
控制电路通常由微电子学设备和电磁驱动电路组成。
微电子学设备用于检测传感器信号和计算控制电流的参数，电磁驱动电路用于控制电流的流动和改变线圈的通电顺序。
三、工作过程：1.传感器检测：控制电路通过传感器检测转子的位置和速度。
2.定子线圈通电：根据传感器信号，控制电路决定定子线圈的通电时间和顺序。
3.磁场产生：定子线圈通电后，在定子铁芯上产生旋转的磁场。
4.磁场作用：磁场作用于转子上的永磁体，产生旋转力矩。
5.转子转动：转子随着磁场的变化而旋转，驱动电机的输出轴旋转。
6.循环控制：控制电路根据传感器信号实时调整定子线圈的通电时间和顺序，以保持电机的稳定工作。
无刷直流电机的组成及工作原理
无刷直流电机的组成及工作原理2.1 引言直流无刷电动机一般由电子换相电路、转子位置检测电路和电动机本体三部分组成，电子换相电路一般由控制部分和驱动部分组成，而对转子位置的检测一般用位置传感器来完成。
工作时，控制器根据位置传感器测得的电机转子位置有序的触发驱动电路中的各个功率管，进行有序换流，以驱动直流电动机。
下文从无刷直流电动机的三个部分对其发展进行分析。
2.2 无刷直流电机的组成2.2.1 电动机本体无刷直流电动机在电磁结构上和有刷直流电动机基本一样，但它的电枢绕组放在定子上，转子采用的重量、简化了结构、提高了性能，使其可*性得以提高。
无刷电动机的发展与永磁材料的发展是分不开的，磁性材料的发展过程基本上经历了以下几个发展阶段：铝镍钴，铁氧体磁性材料，钕铁硼（NdFeB）。
钕铁硼有高磁能积，它的出现引起了磁性材料的一场革命。
第三代钕铁硼永磁材料的应用，进一步减少了电机的用铜量，促使无刷电机向高效率、小型化、节能的方向发展。
目前，为提高电动机的功率密度，出现了横向磁场永磁电机，其定子齿槽与电枢线圈在空间位置上相互垂直，电机中的主磁通沿电机轴向流通，这种结构提高了气隙磁密，能够提供比传统电机大得多的输出转矩。
该类型电机正处于研究开发阶段。
2.2.2 电子换相电路控制电路：无刷直流电动机通过控制驱动电路中的功率开关器件，来控制电机的转速、转向、转矩以及保护电机，包括过流、过压、过热等保护。
控制电路最初采用模拟电路，控制比较简单。
如果将电路数字化，许多硬件工作可以直接由软件完成，可以减少硬件电路，提高其可靠性，同时可以提高控制电路抗干扰的能力，因而控制电路由模拟电路发展到数字电路。
驱动电路：驱动电路输出电功率，驱动电动机的电枢绕组，并受控于控制电路。
驱动电路由大功率开关器件组成。
正是由于晶闸管的出现，直流电动机才从有刷实现到无刷的飞跃。
但由于晶闸管是只具备控制接通，而无自关断能力的半控性开关器件，其开关频率较低，不能满足无刷直流电动机性能的进一步提高。

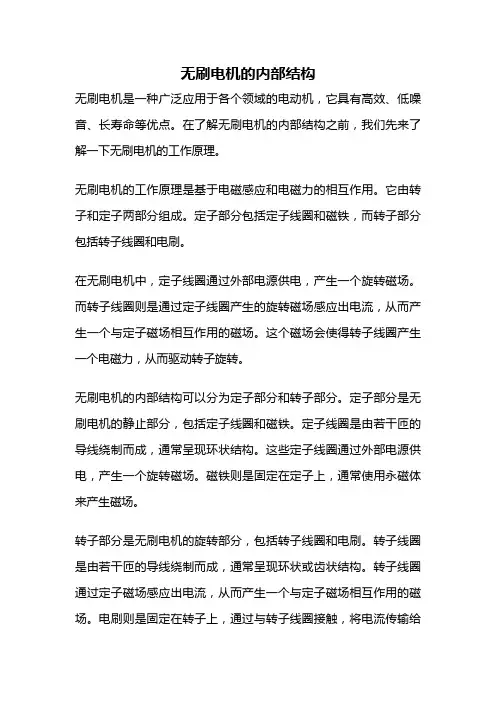

无刷电机的内部结构
无刷电机的内部结构无刷电机是一种广泛应用于各个领域的电动机，它具有高效、低噪音、长寿命等优点。
在了解无刷电机的内部结构之前，我们先来了解一下无刷电机的工作原理。
无刷电机的工作原理是基于电磁感应和电磁力的相互作用。
它由转子和定子两部分组成。
定子部分包括定子线圈和磁铁，而转子部分包括转子线圈和电刷。
在无刷电机中，定子线圈通过外部电源供电，产生一个旋转磁场。
而转子线圈则是通过定子线圈产生的旋转磁场感应出电流，从而产生一个与定子磁场相互作用的磁场。
这个磁场会使得转子线圈产生一个电磁力，从而驱动转子旋转。
无刷电机的内部结构可以分为定子部分和转子部分。
定子部分是无刷电机的静止部分，包括定子线圈和磁铁。
定子线圈是由若干匝的导线绕制而成，通常呈现环状结构。
这些定子线圈通过外部电源供电，产生一个旋转磁场。
磁铁则是固定在定子上，通常使用永磁体来产生磁场。
转子部分是无刷电机的旋转部分，包括转子线圈和电刷。
转子线圈是由若干匝的导线绕制而成，通常呈现环状或齿状结构。
转子线圈通过定子磁场感应出电流，从而产生一个与定子磁场相互作用的磁场。
电刷则是固定在转子上，通过与转子线圈接触，将电流传输给转子线圈。
在无刷电机中，转子部分通过轴承与定子部分相连。
轴承可以减少转子与定子之间的摩擦，从而降低能量损耗和噪音。
同时，轴承还可以使转子能够自由旋转，提高无刷电机的效率和响应速度。
除了定子和转子，无刷电机的内部还包括传感器和控制器。
传感器可以感知转子的位置和速度，并将这些信息反馈给控制器。
控制器则根据传感器的反馈信号，控制定子线圈的电流，从而实现对无刷电机的控制和调节。
总结起来，无刷电机的内部结构由定子、转子、轴承、传感器和控制器等组成。
定子线圈和磁铁产生旋转磁场，转子线圈通过感应出的电流产生与定子磁场相互作用的磁场，从而驱动转子旋转。
轴承减少转子与定子之间的摩擦，传感器感知转子的位置和速度，控制器根据传感器的反馈信号对无刷电机进行控制和调节。
有刷直流电机和无刷直流电机的结构及工作原理
有刷直流电机和无刷直流电机的结构及工作原理一、有刷直流电机的结构及工作原理1.1 有刷直流电机的组成部分有刷直流电机主要由以下几个部分组成：定子、转子、电刷、换向器和轴承。
其中，定子和转子是电机的核心部件，电刷和换向器则起到传输电流和实现换向的作用，轴承则保证了电机的正常运转。
1.2 有刷直流电机的工作原理有刷直流电机的工作原理主要是利用电刷在换向器表面产生摩擦力，使电流在定子和转子之间的线圈中产生磁场，从而实现电机的转动。
当电流通过定子线圈时，会产生一个磁场，这个磁场会与转子上的永磁体相互作用，使转子产生旋转力矩。
而电刷则在换向器表面不断滑动，当电流方向改变时，电刷与换向器之间的接触点也会随之改变，从而实现电流方向的切换。
这样，电机就能连续不断地转动下去。
二、无刷直流电机的结构及工作原理2.1 无刷直流电机的组成部分无刷直流电机与有刷直流电机相比，最大的区别在于它采用了无刷设计，即没有传统的电刷。
因此，无刷直流电机的主要组成部分包括：定子、转子、霍尔传感器、电子控制器和轴承等。
其中，定子和转子是电机的核心部件，霍尔传感器用于检测转子的转速，电子控制器则负责控制电机的运行，轴承则保证了电机的正常运转。
2.2 无刷直流电机的工作原理无刷直流电机的工作原理与有刷直流电机类似，也是通过电磁感应原理实现的。
当电流通过定子线圈时，会产生一个磁场，这个磁场会与转子上的永磁体相互作用，使转子产生旋转力矩。
由于无刷直流电机采用了无刷设计，因此不需要传统的电刷来实现换向。
相反，霍尔传感器会实时监测转子的转速，并将这些信息传递给电子控制器。
电子控制器根据这些信息来判断是否需要进行换向操作，从而实现连续不断地转动下去。
三、总结有刷直流电机和无刷直流电机虽然在结构上有所不同，但其工作原理都是基于电磁感应原理。
有刷直流电机通过电刷在换向器表面产生摩擦力来实现换向和连续转动；而无刷直流电机则采用霍尔传感器和电子控制器来实现换向和连续转动。
无刷直流电机原理
无刷直流电机原理1. 引言无刷直流电机（Brushless DC Motor，简称BLDC）是一种通过电子器件控制转子上的永磁体与定子上的线圈之间的磁场相互作用来实现电能转变为机械能的装置。
相比传统的有刷直流电机（Brushed DC Motor），无刷直流电机具有结构简单、寿命长、转速范围广、效率高等优点，广泛应用于工业、家用电器、交通工具等领域。
本文将详细解释无刷直流电机的基本原理，包括其结构组成、工作原理和控制方式。
2. 结构组成无刷直流电机主要由转子和定子两部分组成。
•转子：转子是由永磁体组成的，并且通常采用多极结构。
每个极对应一个磁极，可以是南极或北极。
转子通常采用铁芯材料制造，以提高磁导率和减小磁阻。
在转子上还安装了传感器，用于检测转子位置和速度。
•定子：定子是由线圈组成的，并且通常采用三相对称结构。
每个线圈都由若干匝导线绕制而成，形成一个线圈组。
定子通常采用硅钢片或铁氟龙等绝缘材料进行绝缘和支撑。
3. 工作原理无刷直流电机的工作原理基于磁场相互作用和电磁感应。
•磁场相互作用：当定子上的线圈通电时，会产生一个磁场。
根据安培定律，这个磁场会与转子上的永磁体产生相互作用，使转子受到力的作用而旋转。
因为转子上的永磁体是多极结构，所以在不同位置上受到的力也不同，从而形成了旋转运动。
•电磁感应：在无刷直流电机中，通常使用霍尔传感器来检测转子位置和速度。
霍尔传感器可以检测到转子上的永磁体所在位置，并通过控制器将这些信息反馈给电机驱动器。
根据这些信息，电机驱动器可以准确地控制定子线圈的通断时间和顺序，从而实现对电机的精确控制。
4. 控制方式无刷直流电机的控制方式主要有两种：传感器驱动和传感器无刷。
•传感器驱动：这种控制方式需要使用霍尔传感器等装置来检测转子位置和速度。
通过采集到的转子信息，控制器可以准确地控制定子线圈的通断时间和顺序，从而实现对电机的精确控制。
这种控制方式具有高精度和高效率的特点，但需要额外的传感器装置。
无刷电机的工作原理
无刷电机的工作原理无刷电机，又称为直流无刷电机，是一种通过电子器件来实现转子定子同步的电机。
相比传统的有刷电机，无刷电机具有结构简单、寿命长、效率高等优点，因此在各种电动工具、家用电器、汽车、航空航天等领域得到了广泛的应用。
那么，无刷电机是如何工作的呢？本文将从无刷电机的结构、工作原理和应用领域等方面进行介绍。
无刷电机的结构。
无刷电机主要由定子和转子两部分组成。
定子上包含若干对电磁铁，每对电磁铁之间间隔120度，用来产生旋转磁场。
转子上包含多个永磁体，永磁体的极性交替排列，与定子的电磁铁相互作用。
在无刷电机中，定子上的电磁铁通常由电子器件来控制，以实现定子磁场的旋转，从而驱动转子转动。
无刷电机的工作原理。
无刷电机的工作原理主要是基于电磁感应和电子器件的控制。
当给定子的电磁铁通电时，产生一个旋转磁场。
转子上的永磁体受到定子磁场的作用，会产生转矩，从而驱动转子转动。
在转子转动的过程中，通过电子器件对定子的电磁铁进行控制，使得定子磁场的方向随着转子的转动而变化，从而实现了转子和定子的同步运动。
无刷电机的应用领域。
无刷电机由于其结构简单、寿命长、效率高等优点，在各种领域得到了广泛的应用。
在家用电器领域，无刷电机被广泛应用于吸尘器、洗衣机、空调等产品中。
在电动工具领域，无刷电机被广泛应用于电动螺丝刀、电动扳手、电动钻等产品中。
在汽车领域，无刷电机被广泛应用于电动汽车、混合动力汽车等产品中。
在航空航天领域，无刷电机被广泛应用于飞机、卫星等产品中。
总结。
无刷电机是一种通过电子器件来实现转子定子同步的电机，具有结构简单、寿命长、效率高等优点。
其工作原理是基于电磁感应和电子器件的控制，通过对定子的电磁铁进行控制，实现了转子和定子的同步运动。
无刷电机在家用电器、电动工具、汽车、航空航天等领域得到了广泛的应用，是现代工业中不可或缺的重要组成部分。
直流无刷电动机工作原理与控制方法
直流无刷电动机工作原理与控制方法直流无刷电动机（Brushless DC Motor，简称BLDC）是一种基于电磁力作用实现机械能转换的电机。
与传统的有刷直流电动机相比，BLDC 电机不需要传统的用于换向的有刷子和槽型换向器，具有寿命长、效率高和维护方便等优点。
BLDC电机广泛应用于工业自动化、电动车辆、航空航天等领域。
BLDC电动机的工作原理如下：1.结构组成：BLDC电动机主要由转子、定子和传感器组成。
2.定子：定子是由硅钢片叠压而成，上面布置有若干个线圈，通电后产生磁场。
3.转子：转子上布置有磁铁，组成多个极对，其中每个极对由两个磁体构成。
4.传感器：BLDC电机中通常搭配有霍尔传感器或者编码器，用于检测转子位置，实现无刷电机的精确控制。
BLDC电动机的控制方法如下：1.转子位置检测：通过霍尔传感器或编码器检测转子位置，以便控制电机的相电流通断和电流方向。
2.电流控制：根据转子位置信息，利用控制算法控制电机的相电流，将电流引导到正确的相位上以实现电机的转动。
3.电压控制：根据电机转速需求，控制电机的进给电压，调整电机转速。
4.速度控制：通过调整电机的进给电压和相电流，使电机达到所需的速度。
5.扭矩控制：通过控制电机的相电流大小，控制电机的输出扭矩。
BLDC电机的控制可以分为开环控制和闭环控制两种方式：1.开环控制：根据电机的数学模型和控制算法，在事先给定的速度范围内，根据转子位置信息和电机参数计算出合适的相电流和电压进行控制。
开环控制简单，但无法实现高精度的转速和位置控制。
2.闭环控制：通过传感器实时检测转子位置和速度，在控制算法中进行比较，调整相电流和电压，使电机输出所需的速度和扭矩。
闭环控制可以实现高精度的转速和位置控制，但相对于开环控制，需要更多的硬件和软件支持。
总结起来，BLDC电动机通过转子位置检测和电流控制实现高精度的转速和位置控制。
在控制方法上，可以采用开环控制或闭环控制，根据具体应用的需求选择合适的控制方式。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无刷电机内部结构及工作原理介绍
无刷电机内部结构及工作原理介绍
一，无刷电机内部结构图
以下这是上一期(电动车)直流无刷电机的原理与控制里的原理图，在这一期里着重介绍无刷电机的运行原理。
电机内部霍尔传感器的正电源线即红线一般接5－12v直流电。
而以5V居多。
霍尔的信号线传递电机里面磁钢相对于线圈的位置，根据三个霍尔的信号控制器能知道此时应该如何给电机的线圈供电（不同的霍尔信号，应该给电机线圈提供相对应方向的电流），就是说霍尔状态不一样，线圈的电流方向不一样。
二，无刷电机的运行原理
霍尔信号传递给控制器，控制器通过电机相线（粗线，不是霍尔线）给电机线圈供电，电机旋转，磁钢与线圈（准确的说是缠在定子上的线圈，其实霍尔一般安装在定子上）发生转动，霍尔感应出新的位置信号，控制器粗线又给电机线圈重新改变电流方向供电，电机继续旋转（线圈和磁钢的位置发生变化时，线圈必须对应的改变电流方向，这样电机才能继续向一个方向运动，不然电机就会在某一个位置左右摆动，而不是连续旋转），这就是电子换相。
如图所示
图1
图2
图3
图4
图5。
