dop加氢工艺及产品（环己烷-1,2-二甲酸二辛酯）
邻苯二甲酸二异辛酯(DOP)加氢工艺及产品简介（湖南长岭石化科技开发有限公司，湖南岳阳）一、前言环己烷-1,2-二甲酸二异辛酯是一种非邻苯二甲酸酯类的环保增塑剂，它具有邻苯二甲酸二异辛酯(DOP)类似的结构，具备DOP的性能，且功能更优秀。
具体表现为：迁移性小、无色透明、完全环保，能与通常的有机溶剂和常用增塑剂互容，其弹性、透明性、低温性能远优于DOP等主增塑剂，更重要的是该类产品具有优异的毒理特性。
目前已被认为是最有可能代替邻苯二甲酸酯用于食品包装、医疗用品和儿童玩具等制品的增塑剂，因而在许多禁止使用邻苯二甲酸二元酯的国家已获准将其用于食品包装、医疗器械和儿童玩具。
二、工艺路线湖南长岭科技开发有限公司采用自主开发的专利技术，以邻苯二甲酸二异辛酯为原料在缓和条件下加氢生产环己烷-1,2二甲酸二异辛酯产品。
三、工艺特点1）工艺流程简单、基本无三废；2）加氢条件缓和；3）采用自主开发的固定床加氢新工艺以及配套催化剂制备的环己烷-1,2二甲酸二异辛酯产品指标达到国外先进水平：DOP转化率100%（DOP残余含量小于10ppm）；环己烷-1,2二甲酸二异辛酯选择性≥99.6%；顺式结构产品含量≥95%。
产品质量指标性质国外产品指标本公司产品指标20℃时动态粘度, mPa.s 44-60 44-6020℃时密度, g/cm30.944-0.954 0.944-0.954铂-钴法色度小于40 小于40折光指数 1.460-1.466 1.460-1.466酸值, mgKOH/g 小于0.07 约0.02酯含量, %面积大于99.5 大于99.5水含量, %重量小于0.1 小于0.1邻苯二甲酸酯含量, ppm 小于100 小于10反式结构产品含量，%重量小于10 小于5锑砷钡锡铬铅汞硒, ppm 均小于1 均小于1镉, ppm 小于0.6 小于0.6文- 汉语汉字编辑词条文，wen，从玄从爻。
天地万物的信息产生出来的现象、纹路、轨迹，描绘出了阴阳二气在事物中的运行轨迹和原理。
DOP加氢工艺及产品(环己烷-1,2-二甲酸二辛酯)
邻苯二甲酸二异辛酯(DOP)加氢工艺及产品简介（湖南长岭石化科技开发有限公司，湖南岳阳）一、前言环己烷-1,2-二甲酸二异辛酯是一种非邻苯二甲酸酯类的环保增塑剂，它具有邻苯二甲酸二异辛酯(DOP)类似的结构，具备DOP的性能，且功能更优秀。
具体表现为：迁移性小、无色透明、完全环保，能与通常的有机溶剂和常用增塑剂互容，其弹性、透明性、低温性能远优于DOP等主增塑剂，更重要的是该类产品具有优异的毒理特性。
目前已被认为是最有可能代替邻苯二甲酸酯用于食品包装、医疗用品和儿童玩具等制品的增塑剂，因而在许多禁止使用邻苯二甲酸二元酯的国家已获准将其用于食品包装、医疗器械和儿童玩具。
二、工艺路线湖南长岭科技开发有限公司采用自主开发的专利技术，以邻苯二甲酸二异辛酯为原料在缓和条件下加氢生产环己烷-1,2二甲酸二异辛酯产品。
三、工艺特点1）工艺流程简单、基本无三废；2）加氢条件缓和；3）采用自主开发的固定床加氢新工艺以及配套催化剂制备的环己烷-1,2二甲酸二异辛酯产品指标达到国外先进水平：DOP转化率100%（DOP残余含量小于10ppm）；环己烷-1,2二甲酸二异辛酯选择性≥99.6%；顺式结构产品含量≥95%。
性质国外产品指标本公司产品指标20℃时动态粘度, mPa.s 44-60 44-6020℃时密度, g/cm30.944-0.954 0.944-0.954铂-钴法色度小于40 小于40折光指数 1.460-1.466 1.460-1.466酸值, mgKOH/g 小于0.07 约0.02酯含量, %面积大于99.5 大于99.5水含量, %重量小于0.1 小于0.1 邻苯二甲酸酯含量, ppm 小于100 小于10 反式结构产品含量，%重量小于10 小于5 锑砷钡锡铬铅汞硒, ppm 均小于1 均小于1 镉, ppm 小于0.6 小于0.6。
加氢精制
1 加氢精制的工艺流程因原料而异，但基本原理是相同 的，如图所示，包括反应系统、生成油换热、冷却、分离 系统和循环氢系统三部分。
2 工艺流程介绍
* 原料油经原料油聚结脱水器脱水后，通过原料油过滤器 除去大于20um的固体颗粒，最后进入原料油缓冲罐。原 料油缓冲罐中的原料经原理泵升压后，与反应产物换热至 215℃，再与来自循环氢压缩机换热和循环氢加热炉的热 循环氢混合后形成15.9MPa、260 ℃的混氢油，在进入反 应器中进行加氢精制反应。 * 自加氢精制反应器来的14.7MPa、402 ℃反应产物经换热 后与加氢裂化反应产物一起进入空冷器，冷却后的反应产 物进入高压分离器和冷低压分离器进行油、气、水三相分 离。冷低分油进入分馏部分，低分气 进入延迟焦化装置， 含硫污水进入酸性水气体装置。
2 加氢原料油中断事故处理预案
一 事故确认与响应 • 缓冲罐液面下降，液位低限报警 • 反应进料指示下降或回零，其控制阀开大，低 限报警 • 反应进料泵停泵指示灯亮 原因 • 原料泵出现故障致供应中断 • 反应进料泵故障 • 反应泵进料控制阀关 • 装置停电
二 应急处理措施
• 罐区原料供应中断 1 联系调度罐区，了解原料中断原因，若短时间内能恢复供料，根据原 料缓冲罐的液位情况，适当降低进料量或改长循环操作 2 若短时间内不能恢复供料，降反应器入口至300摄氏度，装置改闭路 循环 3 若长时间不能恢复进料，按正常停工处理 • 反应进料泵故障 1 立即手动关闭进料控制阀，并将反应器入口逐步降至200摄氏度以下 等待恢复进料 2 到现场关进料泵，原料改界区返回，必要时将控制阀上下游阀关闭 3 分馏系统改短循环操作，多余产品可改污油去加氢原料，停吹汽，关 进塔根阀 4 当反应进料泵恢复后，按开工步骤恢复开工；若长时间不能恢复进料， 按停工步骤进行停工 反应进料控制阀关，可立即到现场改副线控制
苯加氢制环己烷
精心整理四、苯加氢制环己烷环己烷主要(占总产量90%以上)用来生产环己醇、环己酮及己二酸,后三者是制造尼大,投资费用比液相法高。
1.反应原理(1)化学反应在反应条件下,苯与氢可能发生下面各种反应:＋nＨ２→Ｃ＋ＣＨ４(4)2223上往往存在强酸中心,它对反应(2)和(4)有明显促进作用。
因此,选择非酸性载体可以避免这种加氢裂解作用。
反应(3)是环己烷的异构化,它往往被酸催化,在200℃下,异构化反应达到平衡时环己烷生成甲基环戊烷的转化率为68%,将温度升高到300℃时其转化率达83%,因此也必须选择不会引起这种异构对反应影响不大。
温度对反应(3)平衡的影响示于图3-2-19。
由图3-2-19可知,甲基环己烷的平衡浓度随温度的提高而上升。
为抑制这一副反应,也要求催化剂在较低温度下就有高的苯加氢活性,而且在催化剂上不存在酸性中心。
两种方法,对液相加氢而言,要求催化剂是细微颗粒(粉末,粒度为20～100μm),能悬浮在反应液中进行液-固相加氢反应。
考虑到反应要求低温高活性,而且苯环加氢比烯,炔加氢困难,工业上都选用骨架镍催化剂。
用这种催化剂在3.5MPa的压力和不产生副反应的温度(200℃)下,反应速率很容易达到每克镍每催化剂,要求载体有足够的强度承受工业条件下的机械应力,有足够的比表面积和适宜的孔径分布,能负载足够数量的镍盐(氧化镍)。
此外,还要求载体对副反应没有催化活性。
符合上述条件,工业上应用的载体有高纯度氧化铝球(Φ2～4mm),SiO2和硅藻土等,比表面积210m2/g,松密度0.91g/cm3,孔隙度0.4cm3/g。
现在,工业上应用较多的液相用物在催化剂表面是发生单位(独位)吸附还是多位吸附;③氢与吸附在催化剂表面的作用物分子是怎样反应的。
以苯加氢生成环己烷为例,就提出了两种不同的机理,一种认为苯分子在催化剂表面发生多位吸附,形成,然后发生加氢反应,生成环己烷。
近年来又提出了另一种观点,认为苯分子只与催化剂表面接近于1。
加氢裂化课件 1
煤油、柴油及润滑油等产品，即便以正构蜡为原料也
可获得冰点或凝点很低、具有大量异构烷烃的煤油、
柴油，若用断环选择性强的催化剂，可生产环状烃比
例较大的轻质产品。如催化重整原料，煤油、柴油等。
为了生产某种产品，在选择原料时还以采用接近目的
产品要求组成为石油宜化。工系
石油化工教研室
辽宁石化职业技术学院
Liaoning Petrochemical Vocational Technical College
3）分类
按加氢裂化过程所用的原料油沸程的不同， 分为轻油加氢裂化、馏分油加氢裂化、和 渣油加氢裂化三种。
按催化剂在反应过程的工作状态的差异， 可分为固定床、悬浮床、沸腾床和移动床 加氢裂化。
石油化工系
石油化工教研室
辽宁石化职业技术学院
Liaoning Petrochemical Vocational Technical College
燃料油生产技术
3)加氢裂化产品
加氢裂化过程中采用原料、选用催化剂、工艺换热操作 条件及生产的目的产品差别较大，总结果是轻质油收率 高，产品质量高典型加氢裂化产品：
①气体产品
C1、C2裂解气，产量极少，主要用作燃料；
C3、C4液化气，饱和度高，其中C4异构程度大于正构；
H2S 脱硫产物；·NH3 脱氮产物。
②轻质产品
轻石脑油，一般指C5～65℃或C5～82℃馏分，产率在 1%～24%，主要用作高辛烷值的调合组分及裂解乙烯 料；重石脑油，一般指65～177℃或82～132℃
石油化工系
石油化工教研室
辽宁石化职业技术学院
Liaoning Petrochemical Vocational Technical College
加氢精制和加氢裂化介绍

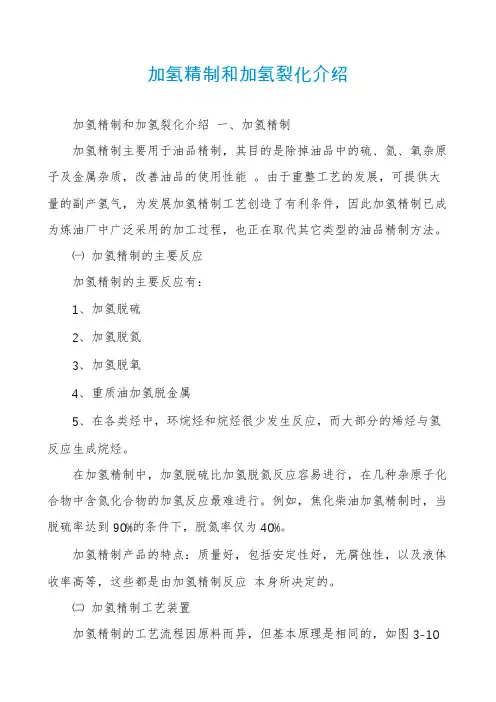

加氢精制和加氢裂化介绍加氢精制和加氢裂化介绍一、加氢精制加氢精制主要用于油品精制，其目的是除掉油品中的硫、氮、氧杂原子及金属杂质，改善油品的使用性能。
由于重整工艺的发展，可提供大量的副产氢气，为发展加氢精制工艺创造了有利条件，因此加氢精制已成为炼油厂中广泛采用的加工过程，也正在取代其它类型的油品精制方法。
㈠加氢精制的主要反应加氢精制的主要反应有：1、加氢脱硫2、加氢脱氮3、加氢脱氧4、重质油加氢脱金属5、在各类烃中，环烷烃和烷烃很少发生反应，而大部分的烯烃与氢反应生成烷烃。
在加氢精制中，加氢脱硫比加氢脱氮反应容易进行，在几种杂原子化合物中含氮化合物的加氢反应最难进行。
例如，焦化柴油加氢精制时，当脱硫率达到90%的条件下，脱氮率仅为40%。
加氢精制产品的特点：质量好，包括安定性好，无腐蚀性，以及液体收率高等，这些都是由加氢精制反应本身所决定的。
㈡加氢精制工艺装置加氢精制的工艺流程因原料而异，但基本原理是相同的，如图3-10所示，包括反应系统、生成油换热、冷却、分离系统和循环氢系统三部分。
1、反应系统原料油与新氢、循环氢混合，并与反应产物换热后，以气液混相状态进入加热炉，加热至反应温度进入反应器。
反应器进料可以是气相(精制汽油时)，也可以是气液混相(精制柴油时)。
反应器内的催化剂一般是分层填装，以利于注冷氢来控制反应温度(加氢精制是放热反应)。
循环氢与油料混合物通过每段催化剂床层进行加氢反应。
加氢反应器可以是一个，也可以是两个。
前者叫一段加氢法，后者叫两段加氢法。
两段加氢法适用于某些直馏煤油的精制，以生成高密度喷气燃料。
此时第一段主要是加氢精制，第二段是芳烃加氢饱和。
2、生成油换热、冷却、分离系统反应产物从反应器的底部出来，经过换热、冷却后进入高压分离器。
在冷却器前要向产物中注入高压洗涤水，以溶解反应生成的氨和部分硫化氢。
反应产物在高压分离器中进行油气分离，分出的气体是循环氢，其中除了主要成分氢外，还有少量的气态烃(不凝气)和未溶于水的硫化氢。
石油炼化常用工艺流程
石油炼化常用工艺流程（一）常减压：1、原料：原油等；2、产出品：石脑油、粗柴油（瓦斯油）、渣油、沥青、减一线；3、生产工艺：第一阶段：原油预处理原油预处理：原油一般是带有盐份和水，能导致设备的腐蚀，因此原油在进入常减压之前首先进行脱盐脱水预处理，通常是加入破乳剂和水。
原油经过流量计、换热部分、沏馏塔形成两部分，一部分形成塔顶油，经过冷却器、流量计，最后进入罐区，这一部分是化工轻油（即所谓的石脑油）；一部分形成塔底油，再经过换热部分，进入常压炉、常压塔，形成三部分，一部分柴油，一部分蜡油，一部分塔底油；剩余的塔底油在经过减压炉，减压塔，进一步加工，生成减一线、蜡油、渣油和沥青。
各自的收率：石脑油（轻汽油或化工轻油）占1%左右，柴油占20%左右，蜡油占30%左右，渣油和沥青约占42%左右，减一线约占5%左右。
常减压工序是不生产汽油产品的，其中蜡油和渣油进入催化裂化环节，生产汽油、柴油、煤油等成品油；石脑油直接出售由其他小企业生产溶剂油或者进入下一步的深加工，一般是催化重整生产溶剂油或提取萃类化合物；减一线可以直接进行调剂润滑油；4、常减压设备：常压塔、减压塔为常减压工序的核心设备尤其是常压塔，其也合称蒸馏塔，两塔相连而矗，高瘦者为常压塔，矮胖的为减压塔120吨万常减压设备评估价值4600万元。
（二）催化裂化：催化裂化是最常用的生产汽油、柴油生产工序，汽油柴油主要是通过该工艺生产出来。
这也是一般石油炼化企业最重要的生产的环节。
1、原料：渣油和蜡油70%左右-------，催化裂化一般是以减压馏分油和焦化蜡油为原料，但是随着原油日益加重以及对轻质油越来越高的需求，大部分石炼化企业开始在原料中搀加减压渣油，甚至直接以常压渣油作为原料进行炼制。
2、产品：汽油、柴油、油浆（重质馏分油）、液体丙烯、液化气；各自占比汽油占42%，柴油占21.5%,丙烯占5.8%,液化气占8%,油浆占12%。
3、生产工艺：常渣和腊油经过原料油缓冲罐进入提升管、沉降器、再生器形成油气，进入分馏塔，一部分油气进入粗汽油塔、吸收塔、空压机进入凝缩油罐，经过再吸收塔、稳定塔、最后进行汽油精制，生产出汽油。
柴油加氢工艺流程课件
