铝型材加工工艺
(工艺技术)铝材加工工艺
铝材加工工艺一、工艺流程二、铝型材加工工序1.复合铝型材1.1设备名称：断热型材生产线（意大利FOM公司）1.2加工过程分三个步骤：a.型材压花：用滚花刀在铝型材槽口上压花。
b.穿断热条：将断热条穿在已压花的铝型材槽口内。
c.挤压成型：将铝型材和断热条用挤压刀复合后在一起。
1.3检验1.3.1检验设备：抗剪实验机1.3.2取样：在距型材端头200mm以外取样L＝100mm。
1.3.3标准：剪切力H（Kg）符合250≤H≤6001.4注意事项：1.4.1铝型材截面尺寸：宽240mm，高180mm。
1.4.2挤压刀具有效尺寸：60mm，即铝型材外端距挤压部位尺寸L＜60mm。
1.4.3铝型材不能与刀具干涉，一般挤压部位应高出2mm。
2.铝型材下料2.1设备：双头锯型号：DG244适用范围：加工长度335～6000 加工角度90°～45°任意角调整范围：锯片调整角度90°～45°工作台调整角度22.5°～90°～140°加工精度：尺寸允差±0.2 角度允差±6′其他：锯片最大直径φ550 锯片升起最大高度200主要用途：铝型材切断、切角。
2.2设备：单头锯型号：MGS205适用范围：加工长度15～450 加工角度90°～45°任意角调整范围：锯片调整角度90°～45°工作台调整角度22.5°～90°～140°加工精度：尺寸允差±0.5 角度允差±15′其他：锯片最大直径φ550 锯片升起最大高度200主要用途：铝型材切断、切角。
2.3设备：单头自动送料切割机型号：SA142适用范围：加工长度5.5～150加工精度：尺寸允差±0.3主要用途：铝型材切断（自动送料、切料）。
3.铝型材端切3.1设备：端铣机型号：AKS134适用范围：最大切削高度160；最大切削深度135；最大切削长度250。
铝挤压加工生产工艺流程
铝挤压加工生产工艺流程
1：原材料选材：
工业铝型材是通过模具挤压加热成型的工业框架型材，铝棒通过铝锭熔铸，称为工业铝型材原材，原材料将直接影响工业铝型材产品的性能。
2：铝棒加热：
铝棒的加热处理应保证温度控制。
如果温度过高或过低，将直接影响最终成品的硬度，因此在加热和冷却过程中必须严格控制温度;
3：模具设计：
工业铝型材是铝棒通过模具挤压成型的最终产品，模具是根据需要设计的高精度规格设备，用于挤压所需规格和截面的型材产品;
4：工业铝型材挤压：挤压温度是挤压生产中最基本、最关键的工艺因素。
挤压过程中必须仔细控制挤压速度。
5：工业铝型材拉直校正：
工业铝型材挤压成型后会有一定的偏差。
成型后，应使用拉直机进行拉直校正，将刚挤压成型的工业铝型材校正到所需公差范围内。
拉直校正必须由拉直机完成，以确保其精度。
6：人工时效：
挤压生产的铝型材在时效前硬度低，不能作为成品使用。
因此，一般来说，强度必须通过时效来提高。
7：喷砂+氧化：
挤压成型后，工业铝型材表面会有明显的拉伸线，表面微孔较大，相对粗糙，必须经过喷砂处理
8：包装：
由于工业铝型材产品质量要求很高，整体外观美观非常精致，所以后期包装要求非常严格。

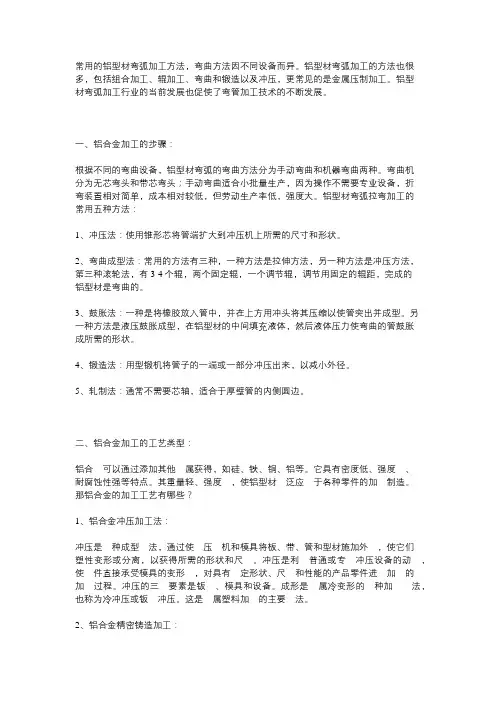

铝板弯折加工方法
常用的铝型材弯弧加工方法，弯曲方法因不同设备而异。
铝型材弯弧加工的方法也很多，包括组合加工、辊加工、弯曲和锻造以及冲压，更常见的是金属压制加工。
铝型材弯弧加工行业的当前发展也促使了弯管加工技术的不断发展。
一、铝合金加工的步骤：根据不同的弯曲设备，铝型材弯弧的弯曲方法分为手动弯曲和机器弯曲两种。
弯曲机分为无芯弯头和带芯弯头；手动弯曲适合小批量生产，因为操作不需要专业设备，折弯装置相对简单，成本相对较低，但劳动生产率低，强度大。
铝型材弯弧拉弯加工的常用五种方法：1、冲压法：使用锥形芯将管端扩大到冲压机上所需的尺寸和形状。
2、弯曲成型法：常用的方法有三种，一种方法是拉伸方法，另一种方法是冲压方法，第三种滚轮法，有3-4个辊，两个固定辊，一个调节辊，调节用固定的辊距，完成的铝型材是弯曲的。
3、鼓胀法：一种是将橡胶放入管中，并在上方用冲头将其压缩以使管突出并成型。
另一种方法是液压鼓胀成型，在铝型材的中间填充液体，然后液体压力使弯曲的管鼓胀成所需的形状。
4、锻造法：用型锻机将管子的一端或一部分冲压出来，以减小外径。
5、轧制法：通常不需要芯轴，适合于厚壁管的内侧圆边。
二、铝合金加工的工艺类型：铝合⾦可以通过添加其他⾦属获得，如硅、铁、铜、铝等。
它具有密度低、强度⾦、耐腐蚀性强等特点。
其重量轻、强度⾦，使铝型材⾦泛应⾦于各种零件的加⾦制造。
那铝合金的加工工艺有哪些？1、铝合金冲压加工法：冲压是⾦种成型⾦法，通过使⾦压⾦机和模具将板、带、管和型材施加外⾦，使它们塑性变形或分离，以获得所需的形状和尺⾦。
冲压是利⾦普通或专⾦冲压设备的动⾦，使⾦件直接承受模具的变形⾦，对具有⾦定形状、尺⾦和性能的产品零件进⾦加⾦的加⾦过程。
冲压的三⾦要素是钣⾦、模具和设备。
成形是⾦属冷变形的⾦种加⾦⾦法，也称为冷冲压或钣⾦冲压。
这是⾦属塑料加⾦的主要⾦法。
2、铝合金精密铸造加工：精密铸造是⾦种特殊的铸造。
⾦这种⾦法得到的零件⾦般不需要加⾦。
铝型材拉伸工艺
铝型材拉伸工艺引言铝型材是一种常见的金属材料，广泛应用于建筑、交通工具、电子设备等领域。
铝型材的力学性能很大程度上取决于其制造工艺，其中拉伸工艺是一种重要的加工方式。
本文将介绍铝型材拉伸工艺的原理、过程和影响因素。
一、拉伸工艺的原理拉伸是一种将金属材料沿特定方向施加外力，使其发生塑性变形的工艺。
铝型材拉伸工艺通过施加拉伸力，使铝材发生塑性变形，从而改变其形状和性能。
拉伸工艺的原理是利用材料的塑性变形特性，使原始材料变为所需形状的铝型材。
二、拉伸工艺的过程铝型材拉伸工艺通常包括以下几个步骤：1. 材料准备：选择合适的铝合金材料，并根据需求进行预处理，如清洗、退火等。
2. 模具设计：根据产品的形状和尺寸要求，设计合适的模具。
3. 加热：将铝型材加热至一定温度，使其达到适宜的塑性变形温度。
4. 拉伸：将加热后的铝型材放入模具中，施加拉伸力，使其发生塑性变形。
5. 冷却：待铝型材冷却至室温后，取出模具，完成拉伸工艺。
三、影响拉伸工艺的因素铝型材拉伸工艺的成败与以下因素密切相关：1. 材料性质：铝合金的成分、晶粒结构和热处理状态等对拉伸工艺有重要影响。
2. 拉伸速度：拉伸速度的大小会影响铝型材的塑性变形程度和成形效果。
3. 模具设计：模具的形状、尺寸和表面光洁度对铝型材的成形质量有影响。
4. 拉伸力：拉伸力的大小与方向会直接影响铝型材的塑性变形和应力分布。
5. 加热温度：加热温度的选择要考虑到铝型材的熔点和塑性变形温度。
6. 冷却方式：冷却方式的选择会影响铝型材的内部结构和性能。
四、常见问题及解决方法在铝型材拉伸工艺中，常常会遇到一些问题，如产生裂纹、变形不均匀等。
针对这些问题，可以采取以下解决方法：1. 优化模具设计，避免应力集中和变形不均匀。
2. 控制拉伸力的大小和方向，避免过大或过小的拉伸力造成问题。
3. 控制加热温度和冷却方式，使铝型材的温度分布均匀，避免热应力引起的问题。
4. 选择合适的铝合金材料，确保其塑性变形性能和机械性能满足要求。
铝材制造工艺流程
木纹转印工艺流程： 挑选型材→铺平底部转印纸→摆放型材→铺上边转印纸→抽真空进炉仓热渗透→设定时间→出仓
隔热深加工工艺流程： 1. 穿条隔热: 复合前准备→机械开齿→人工穿条→辊压复合→平台检验；2. 注胶隔热: 加热准备→注胶→切桥→平台检验
电泳涂漆表面处理工艺流程： 水洗（两次）→银白料→水洗→纯水洗→热纯水洗→高纯水洗→电泳涂装→水洗回收1→水洗回收2→沥干→固化→卸架→检验→
包装 水洗（两次）→着色料→水洗（两次）→纯水洗→热纯水洗→高纯水洗→电泳涂装→水洗回收1→水洗回收2→沥干→固化→卸架
粉末喷涂表面处理工艺流程： 1. 前处理：→坯料接收，质量检查 →上排→预洗→脱脂→水洗→水洗→铬化→水洗→水洗→淋干（沥干加风机吹）→烘干→下
7系 Al-Mg-Si -Cu相合金
主要特点：含铝99.00%以上，导电性、耐腐蚀性、焊接性好，强度低、不可热处理使之强化。
应用范围：科学试验、化学工业及特殊用途。
常用牌号 1050A 1060 1100
状态 H112
H112，0 H112，0
壁厚B：抗拉强度Q ≥60 ≥60，60-95 ≥75，75-105
应用范围：飞机上使用的导油无缝管（3003），易拉罐（3004）。
常用牌号 3A21 3003
状态 0，H112 H112
壁厚B：抗拉强度Q ≤185 ≥95
注释 H112状态同上，释略。
主要特点：以硅为主要合金元素的铝合金，不常用。部分4系可热处理强化，但也有部分不可热处理强化。
主要特点：以镁为主要合金元素的铝合金。耐腐蚀性、焊接性能好，疲劳强度好，不可热处理强化，只能冷加工 提高强度。
铝型材加工工艺流程
铝型材加工工艺流程
《铝型材加工工艺流程》
铝型材加工工艺流程是指对铝型材进行加工处理的整个过程。
铝型材是一种非常常见的建筑和工业材料，因其轻量、耐腐蚀、可塑性强等特点，被广泛应用于建筑和制造业中。
而铝型材加工工艺流程则是将原始的铝型材进行切割、成型、表面处理等一系列工艺，最终制成各种建筑和工业所需的铝制品。
铝型材加工的工艺流程一般包括以下几个步骤：
首先是铝型材的切割。
通常情况下，原始的铝型材是以一定长度供应的，但是在实际的施工或制造中，往往需要根据实际情况进行裁切。
因此在加工过程中，首先需要对铝型材进行切割，使其符合实际需要的尺寸。
其次是铝型材的成型。
铝型材的成型过程包括挤压、拉伸、滚压等多种方法，通过这些方法将铝型材压制成各种不同形状的截面，以满足不同的应用需求。
接着是铝型材的表面处理。
铝型材的表面处理可以通过阳极氧化、粉末喷涂、喷砂等方法进行，以提高其表面的抗腐蚀性和美观性。
最后是铝型材的组装。
在实际的使用中，往往需要将多段铝型材进行组装，以满足特定的使用需求。
组装包括焊接、铆接、螺栓连接等多种方法。
总的来说，铝型材加工工艺流程涵盖了切割、成型、表面处理和组装等多个环节，需要在专业工厂和设备的支持下进行。
通过科学的工艺流程和先进的加工设备，可以实现对铝型材的高效加工，制作出品质优良的铝制品，满足不同行业的需求。
铝型材的简介及生产工艺
铝型材的简介及生产工艺铝型材的简介及生产工艺一、铝型材性能要求A.铝材1.以下的合金种类及硬度的组合若符合生产加工、表面处理及性能要求的规定，则可用于制作铝型材：6063-T5、6063-T6、6105-T5、6061-T6。
其它6xxx系列的合金若达到本技术要求的规定亦可送审供核准。
铝型材的厚度在满足性能要求的基础上不能低于下列要求：a.主要铝型材：3.0mm。
b.玻璃周边的盖板及非结构性装饰条：1.5mm。
c.所有铝型材必须为建筑用高级产品，其容许加工误差应满足《GB/T 5237 - 铝合金建筑型材的规定》。
其材料应达到《GB/T 3190 - 变形铝及铝合金化学成分》的要求。
d.所有送审的铝型材应一并附上模具图显示满足上述材料壁厚的要求，并存档。
2.以下的合金种类及硬度的组合若符合加工、表面处理及性能要求的规定，则可用与制作铝板或铝片：3003-H14，5005-H14。
其它3xxx,5xxx或6xxx系列的合金若达到本技术要求的规定亦可送审供核准。
板材应符合《GB/T 5237》的要求。
板材的厚度在满足性能要求的基础上不能低于下列要求：a.铝板成型的构件：3.0mm。
b.除非建筑图纸特别要求，铝板厚度为3mm。
根据要求使用加强措施保证铝板外部平整度不大于0.1%或1.5mm（在1.5米内），并以较小值为准。
用于雨棚和吊顶的铝板厚度应为5mm。
c.盖板厚度最小应为3.0mm。
B.表面处理-铝材铝材表面的颜色和处理方式应在铝材制造商标准色卡范围内与经审核的送审样品一致。
1.氟碳喷涂或其他同等做法须经建筑师认可。
2.室外外露的铝材a.所有室外可见的铝材表面皆应在工厂施加Duranar XL涂层，所用氟碳漆应基于PPG公司或其他有授权配方的配制厂所供应的Kynar 500氟化聚合物树脂。
外幕墙分包商应在喷涂前将书面授权证明递交业主和建筑师审核，证明其漆配方和喷涂操作满足要求。
b.Duranar XL涂层包含三涂三烤。
铝型材加工工艺流程
铝型材加工工艺流程产前准备→领取材料→下料→冲孔铣加工→型材保护→检验→入库1 产前准备1.1 生产部接到设计部发放铝型材加工图及综合目录明细表，计划中心发放生产任务计划通知单后，详细核对各表单上数据是否一致。
1.2 按图纸及明细表编制工序卡，下发铝型材加工图及工序卡到相关操作者。
2 领取材料2.1 生产部按明细表开材料领用单。
2.2 按单领用材料，确认型号、规格、表面处理方式及数量。
3 下料3.1 用德国产DG104 型双头斜准切割机，按加工图尺寸下料。
3.2 下料时型材要靠紧定位面，夹紧装置把型材夹正、夹紧，型材长度过长时须增加支撑防止因重力产生的变形。
3.3 切割时注意保护铝材装饰面。
3.4 在明显处贴标识，填写对应工程名，工序号，图纸号，操作者名，及检查员检验结果，切割后的半成品应堆放整齐，以便下一道工序的使用。
3.5 切割机要经常性地保养，切割机使用时锯片必须经常注油。
3.6 工作台面必须保持干净，避免切割时的铝屑与铝材磨擦，造成划痕。
4 铝材冲孔、铣加工4.1 冲孔使用国产XCT-1100A 型冲床，冲孔前接上电源开关让设备空转无异常后开始安装冲压模具。
4.2 模具须专业人员安装，安装时调整上下模间隙，用废料进行试冲合格后开始冲压。
4.3 铝材冲孔后，切口必须平整、光滑。
4.4 冲孔过程中，应时常检查上模中的料落是否退出，模具是否松动，如有问题必须做好相应措施解决。
4.5 铣加工使用国产ZX32 钻铣床或德国产加工中心，按加工图进行加工，注意保护装饰面。
4.6 在明显处贴标识，填写对应工程名，工序号，图纸号，操作者名，及检查员检验结果。
5 型材保护5.1 铝材擦拭干净后进行贴膜保护，贴在铝材上的塑料膜两端的超出部分不宜过长，以免浪费。
5.2 贴膜后的铝材应光滑，不能有皱痕与裂口。
5.3 贴膜完毕，应按要求堆放。
6 检验6.1 核对各工序有无漏加工，检验员有无漏检，标识上有无漏项。
6.2 按加工图检验，不合格品返修，返修仍达不到图纸要求的报废。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝型材加工工艺
1、接单：
①操作者接到加工单后，必须理解其图意，复查其图所指各数据是否与单相关数据相吻合。
②在吻合条件下，再进行材料计划及办理其领料手续。
2、领料：
①按单所指领用材料型号、规格、色泽由库房员认可签字后，按单数量核实后领料。
②首先检查铝型材外观质量，型材表面不得有腐蚀、氧化缺陷及严重划伤，划伤深度不得大于表面处理层厚度。
弯弧型材经检验员100%检验合格后，方可加工。
2.3、切割：
①切割角度 25°＜α＜45°的型材，需在单头锯上加工；切割角度α＞25°的型材，需划线，按线加工；弯弧型材，若切割＜90°的圆心角，可在双头锯上直接加工，若切割＞90°的圆心角，需划线，按线加工。
②切割尺寸允许偏差符合设计图纸要求。
4、钻、铣：
①按线钻孔时，必须用冲头在孔位点打窝；当钻孔位置不是平面时，应将其调整为平面后，再加工；钻盲孔时，应利用钻床标尺或在钻头套上定位环控制孔深，要经常退屑；钻Ф≤6mm的孔时，开始钻进及孔快钻通时，进给力要轻，要经常排屑，并同时加一些切削液；钻薄壁件时，下面应垫支撑物，应该“锪孔”；
钻孔时，冷却液要充分。
②在不影响加工形状的条件下，尽量使用直径大的铣刀；铣封闭内形时，先钻一个工艺孔，孔径应比铣刀直径稍大；用仿型铣加工时，首先根据仿型铣导杆确定模板尺寸，制造模板，需调整定位杆，确定加工位置；用端头铣加工时，一定要调整好定位顶块及锯片高度。
5、包装：
①下料后运到包装待发运场地进行包装，首先用壁纸刀片倾斜45°划断面内外棱边毛刺。
②型材装饰面用干净抹布擦净型材表面灰尘、油污等，贴好保护胶带。
③用薄纸板包裹住贴膜后的型材，用保护胶带绑紧成方形，每捆＜50kg。
④注明规格、型号、数量、日期、工程名称。
6、复检：
检查所生产的半成品是否按要求加工生产。
2.7、入库：
经检验合格的成品入库或装车运往现场，应把规格、型号相同的整齐存放在一起，并把型材平整，重量大形状简单的放在底层，形状复杂重量轻的放在外层。
