锉配燕尾体
双燕尾圆弧锉配
因AEF为等腰直角三角形，AF=25，通过三角形计算知EF=17.68
因FHK为等腰直角三角形，FK=15+40=55，通过三角形计算知FH=38.89 所以EH=EF+FH=17.68 +38.89=56.57 图中标注的为56.57和56.54是两个极限尺寸。 综合练习
项目十
二、加工工艺步骤：
图10.2 件Ⅰ
综合练习
项目十
件Ⅱ加工步骤（如图10.3）
综合练习
1.加工基准边①、②，保证①、②相互之间的垂直度≤0.02mm。
2.加工基准①对边③，保证尺寸60±0.04,同时与①的平行度≤0.02mm。 3.加工基准②对边④，保证尺寸60±0.04,同时与②的平行度≤0.02mm。 4.划线，用游标卡尺检查。
项目十
【思考与练习】
1.什么是工件的锉配加工？
综合练习
2.在锉配加工中，平面锉配的加工顺序是怎样的？为什么？
3.在锉配中应注意什么？
综合练习
项目十
【工作任务】
综合练习
任务二 锉配练习B
技术要求 1.不得损伤基准面C面， 有损伤扣有关项目分.。 2.锉面不得用导靠法及 样板加工，不得用砂布，倒 角≤0.1mm。 3.配合：凸件翻转180º， 检查共10处，配合间隙 ≤0.05mm。 4.毛坯件： 85×65×8mm，75×50×8mm， 两大平面磨削，粗糙度Ra = 1.6μ m 。 综合练习
图10.5 V形错配
项目十
【实践操作】
一、工艺重难点分析
难点就是中间90°凹凸的对称 度及尺寸45±0.03mm比较难保证。对 称度基准位于件Ⅰ中心，而这个中心 是看不见摸不着的，无法测量，所以 要改变测量基准。改为测量面到点的 距离。
双燕尾锉配
灵宝市高级技工学校钳工实习教案▲授课题目:双燕尾锉配▲授课目的:1.掌握双燕尾锉配的有关知识；2.进一步掌握对称度的控制方法；3.进一步掌握配合误差的修整方法。
▲重点和难点:1.双燕尾对称度的保证方法；2.双燕尾配合误差的修整方法。
▲课前准备：Φ10圆柱测量棒每人两个、0-25mm、25-50mm、50-75mm千分尺，0-125mm 游标卡尺、刀口直角尺、万能角度尺，每组一套、游标高度尺每班两把。
材料：单燕尾锉配（已加工好）用料。
▲组织教学与教法：1.点名2.检查工作服▲复习提问:1. 凸凹锉配中，凸件对称度的保证方法？2. 单燕尾角的测量方法?▲教学内容、方法、和过程：一．“燕尾”名称的由来及燕尾在生产中的应用：由来：60度尖角形似“燕尾”；应用：由于燕尾配合导向性较好，单双燕尾配合经常出现在机械中导轨面上，如机床的尾座与床身结合面经常出现双燕尾配合，再如牛头刨床床身与动力臂的单边就是单燕尾配合。
二．课题图：三．加工步骤：1.加工甲件具体步骤:①在已有外形尺寸上精修两个加工基准，保证自身精度；②按照尺寸划出加工界线(斜线需用钢板尺连接）;③去除燕尾一侧余料至尺寸要求;④再去另一侧余料至尺寸要求;⑤复检.2.加工乙件①精修两个加工基准，保证自身精度;②按照尺寸划出加工界线(斜线需用钢板尺连接);③掏料;④粗锉至加工界限；(先加工底平面,再加工斜面)⑤在合理测量的基础上,加工各面达到精度要求;(加入圆柱测量棒,通过控制边角尺寸间接保证对称度直至满足加工要求)3.试配及试配过程中有关问题①甲乙件复检后以甲件为基准进行试配;②试配过程中常见问题的解决方案:⑴两件角度不等;⑵两件肩不等高;⑶集中点问题;四．注意事项：1.清角槽的处理；（要点：均匀、对称、深浅适当.）2. 加工60°斜面时要修磨锉刀，以便加工。
3.甲乙两件锉削面需与大面垂直，否则易产生扭曲变形和换位误差；4.应根据工件实际尺寸计算相关测量尺寸；5.安全文明生产；（常规纪律及钻孔时安全问题）▲总结巩固新课：小结：新的测量方法的巩固，及对称度的保证。
燕尾锉配教案
燕尾锉配教案教案标题：燕尾锉配教案教案目标：1. 了解燕尾锉的基本知识，包括用途、结构和分类。
2. 学习正确使用燕尾锉的方法和注意事项。
3. 提高学生的实际操作技能，能够熟练使用燕尾锉进行工作。
教学准备：1. 燕尾锉的样本和不同类型的燕尾锉。
2. 相关的图片、视频或幻灯片，以便向学生展示燕尾锉的结构和分类。
3. 工作台、材料和工具，以便学生进行实际操作练习。
4. 教学辅助工具，如黑板、白板或投影仪。
教学步骤：引入：1. 利用图片、视频或实物样本向学生展示燕尾锉，并引导他们讨论燕尾锉的用途和重要性。
2. 向学生解释燕尾锉的结构和分类，包括不同形状和尺寸的燕尾锉的用途和适用范围。
主体：3. 向学生演示正确使用燕尾锉的方法，包括握持姿势、锉削方向和力度的控制。
4. 通过让学生进行实际操作练习，引导他们逐步掌握使用燕尾锉的技巧。
可以提供一些简单的练习项目，如锉削木块的边缘或修整金属材料的表面。
5. 在学生实际操作过程中，及时给予指导和反馈，纠正他们的错误，并鼓励他们尝试不同类型的燕尾锉，以便了解其特点和适用情况。
总结：6. 总结本节课的内容，强调学生学到的重要知识和技能。
7. 鼓励学生继续练习和掌握燕尾锉的使用技巧，并提供相关的参考资料或资源供他们进一步学习。
教学扩展：8. 针对学生的不同水平和需求，进行个别辅导或提供进一步的挑战练习。
9. 鼓励学生在实际应用中运用所学技能，如在木工、金属加工或手工艺制作中使用燕尾锉。
评估：10. 设计小组或个人练习项目，评估学生对燕尾锉的掌握程度和技能应用能力。
注意事项：1. 在学生进行实际操作时，确保他们遵守安全操作规程，如佩戴适当的防护设备和正确使用工具。
2. 鼓励学生在操作过程中保持耐心和细心，避免过度用力或不当使用燕尾锉导致意外伤害。
希望这份教案能够为您提供一些指导和建议，使学生能够全面了解和掌握燕尾锉的使用技巧。
如有需要，您可以根据学生的实际情况进行适当的调整和补充。
综合练习燕尾槽锉配
知识链接布置课题一、课题布置：燕尾配合加工图（1）技术要求1.配合间隙≤0.06mm2.翻面配合间隙≤0.06mm3.不得使用砂皮光整平面多媒体演示举例讲解现场示范知识链接课题讲解二、课题讲解1、零件图分析图形分析：该图形为两件配合组成，其中件I为凸件，件II为凹件，由燕尾部分配合组成一个整体，两板件的厚度为8mm，外形尺寸90x60mm。
技术要求：配合面表面粗糙度要求Ra3.2um，燕尾部分要求有0.06mm的对称度，并且配合后整体配合件有0.02mm垂直度要求，配合面平面度要求0.02mm。
基准分析：其设计基准为燕尾部分的中心轴线，加工和测量基准为A、B基准面。
2、确定加工工艺方案该图形为两个单独的燕尾零件配合，其加工方法一般采用以下两种：方法①：单件分开加工法。
即根据零件图给定的尺寸，分别加工单个零件，具体如下：首先加工件I时，识读燕尾配合图及件I零件图，确定加工基准、测量基准，件I加工工序如下：1）备料后，外形尺寸及形位公差由铣床、磨床加工到位。
采用启发式教学，注重分析说明，让学生能举一反三3.2外形整理：（如图1.1）1）整边（平行度、垂直度、平面度）都附合图纸尺寸要求90m m×60mm×8mm ；图1.12）形状精度是配合精度的基础。
3.3划线：按图样划线要找出外形基准的中心（对称面）线，以外形边作基准找出燕尾线两边画线。
（如图1.2）通过讲授让学生如何合理安排加工工艺。
如图1.2注：1）线条要清晰、细、不重复。
2）不能划错（看清尺寸要求）2）复查（可用直尺复查）4)用V型块作为辅助工件找线。
3.4打样冲及钻工艺、排孔：按画好的线进行打工艺孔及线段的样冲孔和排孔（如下图），1、对孔加工的圆心、工艺孔打样冲，而排孔的只有对称线中间的打工艺孔，其余找一条2mm线来代替。
2、用￠3钻头钻工艺孔和排孔，钻速1000转/分。
注：钻排孔时要从中间的孔往两边钻，一个接一个，如果出现转偏就留出余量，把其余的孔钻好再将工件反过来加工。
燕尾挫配加工总结
燕尾挫配加工总结燕尾挫配是一种常见的连接方式，它常用于连接两个工件，使它们能够相对旋转或滑动。
燕尾挫配件通常由两个部分组成，一部分为凹槽状的燕尾槽，另一部分为凸起的挫齿。
在加工过程中，需要按照一定的参数和工艺要求进行加工，以确保燕尾挫配件的质量和性能。
首先，需要准备好相应的工件材料。
燕尾挫配件通常由金属材料制成，如钢、铝等。
根据工件的材料和尺寸要求，选择合适的原材料，并进行切削和锯割等预处理工艺。
其次，进行铣削加工。
燕尾挫配件的加工主要依靠铣床进行。
在加工前，需要根据图纸和工艺要求，确定加工的尺寸、形状和位置等参数。
然后，将工件夹紧在铣床上，并使用铣刀将燕尾槽和挫齿加工出来。
加工过程中，需要注意加工刀具的选择、切削速度和进给量等因素，以确保加工质量。
加工完成后，还需要进行检查和调整。
首先，使用量具检查燕尾挫配件的尺寸和形状是否符合要求，如燕尾槽的深度、挫齿的高度等。
其次，进行组装试验，将燕尾挫配件与其他配件进行组合检验，确保其连接的牢固性和运动的灵活性。
最后，进行表面处理。
燕尾挫配件通常需要进行表面处理，以提高其耐腐蚀性和外观质量。
常见的表面处理方式有镀镍、镀铬、喷涂等。
选择合适的表面处理方式，可以根据使用环境、工艺要求和成本等因素进行决策。
总的来说，燕尾挫配加工是一项复杂而精密的工艺，需要经验丰富的操作人员和精密的加工设备。
通过合理的工艺规划和加工操作，可以保证燕尾挫配件的质量和性能。
同时，加工过程中还需要注意安全操作，避免发生意外事故。
随着科技的进步，燕尾挫配加工技术将会不断发展，为工件制造和装配提供更加可靠和高效的解决方案。

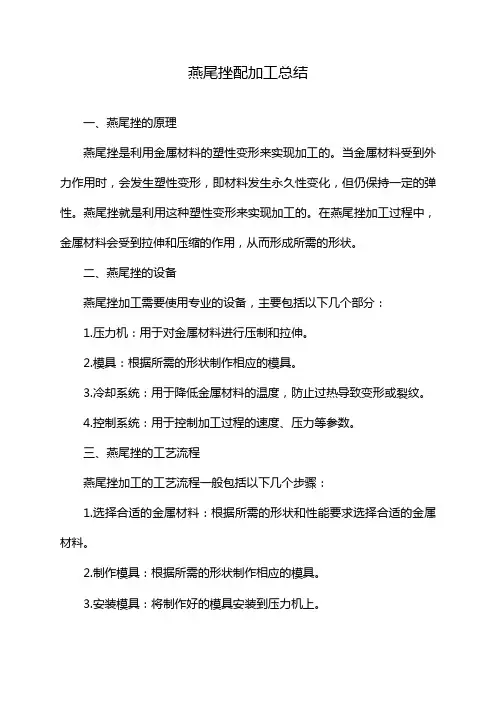

燕尾挫配加工总结
燕尾挫配加工总结
一、燕尾挫的原理
燕尾挫是利用金属材料的塑性变形来实现加工的。
当金属材料受到外力作用时，会发生塑性变形，即材料发生永久性变化，但仍保持一定的弹性。
燕尾挫就是利用这种塑性变形来实现加工的。
在燕尾挫加工过程中，金属材料会受到拉伸和压缩的作用，从而形成所需的形状。
二、燕尾挫的设备
燕尾挫加工需要使用专业的设备，主要包括以下几个部分：
1.压力机：用于对金属材料进行压制和拉伸。
2.模具：根据所需的形状制作相应的模具。
3.冷却系统：用于降低金属材料的温度，防止过热导致变形或裂纹。
4.控制系统：用于控制加工过程的速度、压力等参数。
三、燕尾挫的工艺流程
燕尾挫加工的工艺流程一般包括以下几个步骤：
1.选择合适的金属材料：根据所需的形状和性能要求选择合适的金属材料。
2.制作模具：根据所需的形状制作相应的模具。
3.安装模具：将制作好的模具安装到压力机上。
4.调整参数：根据所需的形状和材料的性质调整压力机的压力、速度等参数。
5.开始加工：启动压力机，开始对金属材料进行加工。
6.取出成品：加工完成后，将成品从模具中取出。
7.检查质量：对成品进行质量检查，确保符合要求。
四、燕尾挫的注意事项
1.在选择金属材料时，应根据所需的形状和性能要求选择合适的材料。
2.在制作模具时，应注意模具的质量和精度，以确保成品的质量。
3.在调整参数时，应根据材料的性质和所需的形状进行合理的调整。
4.在加工过程中，应注意安全问题，避免发生意外事故。
5.在检查成品质量时，应认真细致地检查每个部位，确保无缺陷。
浅谈燕尾工件的制作工艺
４７ 浅谈燕尾工件的制作工艺■郑绍辉 （衢州市工程技术学校（衢州市技师学院） 浙江 ３２４０００）【摘 要】燕尾工件锉配，是钳工实习教学中一个非常典型的课题，对深入学习其它课题有很大的影响和帮助。
如何能把燕尾锉配加工好呢？关键是燕尾斜面对称度和尺寸的控制，根据本人教学工作经验，总结了通过圆柱测量法、角度样板及百分表测量相结合能方便、快捷、精确的制作燕尾工件。
【关键词】燕尾对称度；圆柱测量；角度样板；百分表【中图分类号】ＴＧ９５ 【文献标识码】Ａ 【文章编号】２０９５－３０８９（２０１８）２５－００４７－０１ 用锉削加工的方法，使两个互相配合的零件达到规定的配合要求，这种加工称为锉配。
锉配是钳工必须掌握的一项基本操作技能，它是对所学过的锯、锉、凿、钻孔、铰孔和测量技能的综合应用。
在众多的锉配课题中，燕尾工件锉配，是一个非常典型的课题，加工这个课题中涉及到小平面的锉削，角度的测量，对称度的测量和斜面位置的控制等。
燕尾锉配加工的学习，对深入学习其它课题有很大的影响和帮助。
如何能把燕尾锉配加工好呢？可以通过圆柱测量法、角度样板及百分表测量相结合的方法，方便、快捷精确的控制燕尾斜面对称度和尺寸精度。
以下图为例。
技术要求１．公差等级：锉配ＩＴ８、钻孔ＩＴ１１２．形位公差：锉配直线度、垂直度≤０．０３对称度≤０．０５３．配合间隙≤０．０５图纸分析：图中是一个燕尾锉配的课题，燕尾对外形基准面的中心有对称度的要求，在加工过程中必须以外形对称中心平面为基准，通过测量尺寸保证燕尾的对称度要求，以达到控制对称度误差的目的。
图样上要求凹凸件配合后有配合直线度的要求，且凹凸件配合有换向配合间隙要求，即凹凸件配合一次后，要将凸件（或凹件）翻转１８０°后再配一次，同样要保证配合间隙和配合直线度的要求，要保证配合直线度，就必须保证燕尾的对称度要求，所以保证对称度是燕尾锉配的重点。
燕尾锉配加工工艺：１．自制６０°角度样板（图２）２．检查来料尺寸，按图样要求划出燕尾凹凸件加工线。
项目六锉配加工
项目六 锉配加工
二、任务一 凸凹体盲配
3、工、量、刃具准备 根据任务具体情况，确定本任务所需工、量、刃具如下： 划线平台、方箱、划针、划规、钢直尺、样冲、手锤、游标高度尺、刀形样板平尺、 90°直角尺、塞尺、游标卡尺、千分尺、游标万能角度尺、锯弓、锯条、锉刀、钻头、毛 刷、涂料、软钳口等。
项目六 锉配加工
项目六 锉配加工
一、相关知识
2、当以基准件为基准加工配合件以实现配合要求时，一般不得再对基准件进行加工， 除非基准件本身存在较大误差。
3、试配时，应采用透光法、涂色法或配合塞尺进行检查、修正，以使配合达到规定 的要求。
4、锉配时，要随时注意内尺寸的清根。
项目六 锉配加工
一、相关知识
（四）、对称度及其检测 1、对称度的概念 对称度误差是被测表面的对称平面与基准表面的对称平面间的最大偏移距离；在（a） 中，凸台中心线偏离基准中心线的误差Δ，即为对称度误差。 对称度公差带是相对于基准中心平面(或中心线、轴线)对称配置的两个平行平面(或 垂直平面)之间的区域；在（b）中，相对于基准中心平面对称配置的两个平行平面之间的 区域，即为对称度公差带；其距离t，即为公差值。
项目六 锉配加工 一、相关知识
项目六 锉配加工
一、相关知识 2、对称度的检测 测量被测表面与基准表面的尺寸A和B，其差值之半，即为对称度误差值。
项目六 锉配加工
一、相关知识
3、对称形工件的划线 平面对称形工件的划线，应在形成对称中心平面的两个基准面精加工后进行。划线 基准与两基准面重合，划线尺寸则按照两个对称基准平面间的实际尺寸以及对称形体的要 求尺寸计算得出。
项目六 锉配加工
一、相关知识
2）减环 与封闭环反向变动的组成环，称为减环。即在其他组成环不变的条件下，当该组成 环尺寸增大(或减小)时，封闭环的尺寸却随之减小(或增大)。 为了判断增环和减环，可由尺寸链任一环出发，绕其轮廓旋转一周，最后回到这一 环。按旋转方向给每个环上标出箭头，凡是箭头方向与封闭环上所标箭头方向相反的为增 环；箭头方向与封闭环上所标箭头方向相同的为减环。 尺寸A0是加工技术要求，为封闭环。尺寸A1、A2均为组成环。其中，A1为增环， 用A1表示；A2为减环，用A2表示。
