塑胶模具的制作规范塑胶模具的制作规范一﹑确认图面﹕A.水路﹕1.公模&母模﹕依成品形状来决定﹐水路循环的路径与数量﹐公模&母模的水路需相互配合.2.脱料板x 2 cycle。
3.上述水孔接头处需做沉孔,沉孔尺寸$35*L25mm。
4.模具的水栓处,必需上IN﹑OUT且编号。
5.需附铜制水栓﹐A01&A07为塑料的水栓﹐A09铜水栓的尺寸为1/4” PT。
6.侧面止水栓之做法﹐2PCS止水栓或1PCS止水栓+铜块。
7.若有喷水孔﹐使用铜片做隔板。
B.料沟﹕依成品进料达到平衡﹐来设计料沟的路径﹑形状﹑尺寸…等。
C.进点﹕依成品的外观形状&要求重点﹐来决定进点的型式﹐为针点﹑侧针点﹑侧边状﹑锥型状…等。
D.顶出方式﹕1.PIN顶出﹐需使用DME规范(依不同客户决定。
2.顶针成品面有形状时﹐需做方向性之定位。
3.顶出环(特别注意打水环之拔模斜度或顶出块。
E.定位块X 4﹕于公母模板360度/4﹐加长方型之定位块﹐增加基准面之精度(材质:SKD-61中国塑料模具网F.模仁方式﹕1.锁公母模仁之螺丝﹐设计时愈多愈好﹐且需平均分配﹐使模仁与模座接触面更密合﹐锁螺丝时需封称锁入﹐且扭力一致。
2.公母模仁均须有卡入模座之定位梢。
3.所有insert之模仁形状为圆形时需做定位﹐且只能单方向组装﹐避免组装时方向错误。
G.4支导柱需有1pcs做偏心﹐X﹑Y轴各偏10mm。
H.模具的螺丝孔及螺丝﹐须为DME的公制规范。
I.回位销封边要有耐顶板﹐材质为TDAC+氮化处理。
J.若有斜销及滑块﹐三面需加耐磨板﹐且必须有油槽(材质﹕TDAC+氮化处理。
K,需安装计数器﹐INSERT的型式(A09客户才需要。
L.模具的长﹑宽﹑高﹑定位环与KO孔﹐需配合客户的机台尺寸。
M.若为三板模﹐A09为外部开闭器﹐A为内部开闭器。
N,CHECK母模与脱料板间﹐分开的距离是否足够﹐机械手取出料头﹐考虑LGP的长度&机台的最大行程。
模具设计规范
标题
内容
文件版本
1.0
页数
共17页第1页
1.目的：
本标准规定了塑胶模具的设计原则、方法及要求。
2.适用范围：
本标准适用于塑胶模具设计。
3.设计内容
3.1制品工艺性分析与脱模斜度确定
3.1.1制品应有足够的强度和刚性。
3.1.2制品壁厚均匀，变化不超过60℅；对于特别厚的部位要采取减胶措施。
3.6型腔排位原则
3.6.1型腔排位应有利于各腔同时、均匀进胶。
3.6.2多腔模各型腔排位紧凑，有利于缩短流道长度。
3.6.3多腔模各型腔间距不小于15mm。
3.6.4制品成型位置与镶件的边距一般为：小模15-20,中模20-30,大模30-40，同时应考虑运水孔及螺丝的合理布置。
3.6.5 A板、B板镶件框壁厚一般为：小模30-50，中模50-80，大模80-120。
长安骏艺塑胶模具制品厂
标题
内容
模具设计规范
文件编号
TN-WI-C-006
文件版本
1.0
页数
共17页第5页
3.12斜顶抽芯设计原则
3.12.1斜顶抽芯角度不得大于16°。
3.12.2斜顶宽度及厚度不得小于8mm。
3.12.3一般小斜顶（宽度和厚度在25mm以下）采用整体形式，大斜顶采用镶拼结构。
3.12.4斜顶应设计导向块，导向块厚度一般为20-40mm。
4.5.5要从加工方法、装配方法、检验方法等多个方面综合考虑，决定出标数方法。
3.8.1.5运水孔为φ10以下的用BPT1/8英寸管接头，φ10以上（包括φ10）的用BPT3/8英寸的管接头。
3.8.2运水孔与出水孔的设计
模具设计规范
文件版本1.0 标 题内 容 模 具 设 计 规 范 页 数 共17页 第1页1.目的：本标准规定了塑胶模具的设计原则、方法及要求。
2.适用范围：本标准适用于塑胶模具设计。
3.设计内容3.1 制品工艺性分析与脱模斜度确定3.1.1制品应有足够的强度和刚性。
3.1.2制品壁厚均匀，变化不超过60℅；对于特别厚的部位要采取减胶措施。
3.1.3加强筋大端的厚度不超过制品壁厚的一半。
3.1.4制品上的文字原则上采用凸型字，以便于机械加工。
3.1.5制品形状应避免产生模具结构上的薄钢位。
3.1.6工艺圆角是否考虑制品使用性能，是否有利于机械加工。
3.1.7 脱模斜度确定3.1.7.1 客户资料有明确脱模斜度要求且合理时，按客户资料要求设计脱模斜度。
3.1.7.2 客户资料的脱模斜度不合理时，与客户沟通确定合理的脱模斜度。
3.1.7.3 客户资料未注明或没有明确的脱模斜度时，应明确客户要求后再确定。
3.1.7.4 不影响制品装配的部位应设计1°以上脱模斜度，但需防止缩水；对可能影响产品装配的部位，以装配间隙差做脱模斜度。
3.1.7.5 应通过计算确定合理的脱模斜度：有特殊要求（如蚀皮纹等）的制品，脱模斜度应不小于2.5°3.2 模具分类：根据模胚尺寸将模具分为大、中、小三类。
3.2.1 模具尺寸6060以上称为大型模具。
3.2.2 模具尺寸3030-6060之间为中型模具。
3.2.3 模具尺寸3030以下为小模具。
3.3 模胚选用与设计3.3.1 优先选用标准模胚，具体按龙记/明利标准执行。
3.3.2 若选用非标准模胚，优先选用标准板厚，具体参照龙记/明利标准执行。
3.3.2.1 大型非标准模胚，导柱直径不小于￠60mm，导套采用铸铜制做。
3.3.2.2 大型非标准模胚导套孔壁厚不得小于10mm，回针孔壁厚为35-40mm，回针直径不小于φ30。
文件版本1.0 标 题内 容 模 具 设 计 规 范 页 数 共17页 第2页3.3.2.3 大型非标准模胚A 板、B 板起吊螺钉孔为M36-48。
塑胶件设计规范范文
塑胶件设计规范范文1.材料选择：塑胶件的材料选择应根据产品的功能和要求进行合理选择。
在选择材料时，需要考虑材料的物理性质、化学性质、热稳定性等因素，并确保材料符合产品的安全和环保要求。
2.壁厚设计：塑胶件的壁厚应根据产品的尺寸、结构和用途进行合理设计。
壁厚过薄会导致产品强度不足、变形、开裂等问题，而壁厚过厚会增加材料成本、加工难度和制品的重量。
3.强度分析：在塑胶件设计过程中，需要进行强度分析，包括静态强度和动态强度等。
通过强度分析可以预测产品在使用过程中的承载能力、破损风险等，从而为设计提供依据。
4.模具设计：对于需要进行注塑成型的塑胶件，需要进行模具设计。
模具设计应考虑产品的尺寸、结构和材料等因素，确保产品可以顺利成型，并满足精度和表面质量要求。
5.防变形设计：塑胶件在注塑成型过程中容易发生变形，因此需要进行防变形设计。
防变形设计包括合理选材、设计适当的缩水率、采用合适的冷却系统等措施。
6.表面处理：塑胶件制品的表面处理可以提高外观质量、耐磨性、抗老化性能等。
常见的表面处理方法包括喷漆、喷涂、印刷、镀铬等。
7.装配设计：塑胶件在产品装配过程中需要考虑装配的方式和工具的选择。
装配设计应尽量简化和标准化，提高装配效率和质量。
8.尺寸公差：塑胶件的尺寸公差应根据产品的要求进行合理设置。
过小的公差会增加生产成本，而过大的公差会影响产品的装配和使用性能。
9.耐用性设计：塑胶件在使用过程中需要具有一定的耐用性。
耐用性设计包括选择合适的材料、优化结构、进行耐久性测试等。
10.产品标识：塑胶件在制造过程中需要进行产品标识，包括产品型号、批次号、生产厂家等信息。
产品标识有助于产品追溯和质量控制。
请注意，以上只是一些常见的塑胶件设计规范，具体的设计规范还需根据具体产品和行业的要求来确定。
在进行塑胶件设计时，还需充分考虑产品的使用环境、工艺要求和成本等因素，确保产品的质量和可生产性。

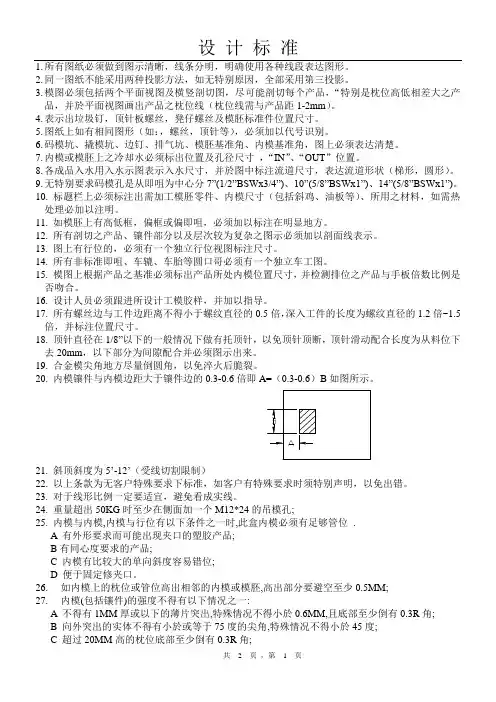

塑胶模具设计基本标准
1.所有图纸必须做到图示清晰，线条分明，明确使用各种线段表达图形。
2.同一图纸不能采用两种投影方法，如无特别原因，全部采用第三投影。
3.模图必须包括两个平面视图及横竖剖切图，尽可能剖切每个产品，“特别是枕位高低相差大之产品，并於平面视图画出产品之枕位线（枕位线需与产品距1-2mm）。
4.表示出垃圾钉，顶针板螺丝，凳仔螺丝及模胚标准件位置尺寸。
5.图纸上如有相同图形（如：，螺丝，顶针等），必须加以代号识别。
6.码模坑、撬模坑、边钉、排气坑、模胚基准角、内模基准角，图上必须表达清楚。
7.内模或模胚上之冷却水必须标出位置及孔径尺寸，“IN”、“OUT”位置。
8.各成品入水用入水示图表示入水尺寸，并於图中标注流道尺寸，表达流道形状（梯形，圆形）。
9.无特别要求码模孔是从即咀为中心分7”(1/2”BSWx3/4”)、10”(5/8”BSWx1”)、14”(5/8”BSWx1”)。
10.标题栏上必须标注出需加工模胚零件、内模尺寸（包括斜鸡、油板等）、所用之材料，如需热处理必加以注明。
11.如模胚上有高低框，偏框或偏即咀，必须加以标注在明显地方。
12.所有剖切之产品、镶件部分以及层次较为复杂之图示必须加以剖面线表示。
13.图上有行位的，必须有一个独立行位视图标注尺寸。
14.所有非标准即咀、车辘、车胎等圆口哥必须有一个独立车工图。
15.模图上根据产品之基准必须标出产品所处内模位置尺寸，并检测排位之产品与手板倍数比例是否吻合。
16.设计人员必须跟进所设计工模胶样，并加以指导。
17.所有螺丝边与工件边距离不得小于螺纹直径的0.5倍，深入工件的长度为螺纹直径的1.2倍~1.5倍，并标注位置尺寸。
18.顶针直径在1/8”以下的一般情况下做有托顶针，以免顶针顶断，顶针滑动配合长度为从料位下去20mm，以下部分为间隙配合并必须图示出来。
19.合金模尖角地方尽量倒圆角，以免淬火后脆裂。
20.内模镶件与内模边距大于镶件边的0.3-0.621.斜顶斜度为5’-12’（受线切割限制）22.以上条款为无客户特殊要求下标准，如客户有特殊要求时须特别声明，以免出错。
塑胶模具结构设计
塑胶模具结构设计塑胶模具结构设计是制造业中至关重要的环节，它直接关系到产品的质量、生产效率和成本。
本文将围绕塑胶模具结构设计的基本原则、设计流程及注意事项进行详细阐述。
一、塑胶模具结构设计的基本原则1. 确保产品精度在设计塑胶模具时，要保证产品的尺寸精度和形状精度。
这要求设计师充分了解塑胶材料的收缩率、流动性等特性，并在模具设计中予以充分考虑。
2. 易于加工与装配模具结构应尽量简单，便于加工和装配。
复杂的设计不仅会增加制造成本，还可能影响模具的可靠性。
在设计过程中，要充分考虑模具零件的加工工艺性和装配顺序。
3. 高效生产塑胶模具结构设计应考虑生产效率，尽量减少生产过程中的辅助时间。
例如，通过优化流道设计、缩短冷却时间等措施，提高生产效率。
4. 安全可靠5. 维护方便模具在使用过程中难免会出现磨损、损坏等问题，设计时应考虑模具的维修便捷性，降低维护成本。
二、塑胶模具结构设计流程1. 分析产品结构在设计模具前，要对产品结构进行分析，了解产品的尺寸、形状、技术要求等，为模具设计提供依据。
2. 确定模具类型根据产品结构特点和生产要求，选择合适的模具类型，如单腔模具、多腔模具、热流道模具等。
3. 设计分型面分型面是模具闭合时，分离塑胶制品和浇注系统的界面。
设计分型面时要考虑产品的脱模斜度、外观质量等因素。
4. 设计浇注系统浇注系统包括主流道、分流道、浇口等部分，其设计直接影响到塑胶制品的质量。
设计时应关注流道截面积、长度、浇口位置等因素。
5. 设计冷却系统冷却系统对塑胶制品的质量和生产效率具有重要影响。
设计时要考虑冷却水路的布局、冷却水流量、冷却水温度等因素。
6. 设计顶出系统顶出系统的作用是在模具开模时，将制品从模具中顺利取出。
设计时要确保顶出力均匀、可靠，避免产品变形或损坏。
7. 绘制模具零件图及装配图三、塑胶模具结构设计注意事项1. 充分考虑塑胶材料的特性，如收缩率、流动性、热稳定性等。
2. 优化模具结构，提高生产效率，降低生产成本。
注塑模具设计规范
注塑模具设计规范1.产品结构要求制品工艺性分析与脱模斜度确定1)制品应有足够的强度和刚性。
2)制品壁厚均匀，变化不超过40%；对于特别厚的部位要采取减胶措施。
3)加强筋大端的厚度不超过制品壁厚的一半。
4)制品上的文字原则上采用凸型字，以便于加工。
5)制品形状应避免产生模具结构上的薄钢位。
6)不影响制品装配及外观的部位应设计1°以上的脱模斜度，影响外观的部位需防止缩水，应通过计算确定合理的脱模斜度。
7)有特殊要求(如蚀皮纹等)的制品,脱模斜度应不小于2.5°。
8)在不影响外观的前提下，尽量出工艺圆角，避免锐角处不加过渡圆角。
9)产品颜色及蚀纹必须在产品策划时确定。
2. 模具分类：根据模架尺寸将模具分为大、中、小三类。
1)模架尺寸6060以上称为大型模具。
2)模架尺寸3030～6060之间为中型模具。
3)模架尺寸3030以下为（小模）具。
3. 模架选用与设计1)优先选用标准模架，具体按QJ/MM03.01《标准塑胶模架》执行。
2)若选用选用非标模架，应优先选用标准板厚，具体参照QJ/MM03.01《标准塑胶模架》。
3)大型非标模架，导柱直径不小于Φ60mm，导套采用铸铜制做。
4)大型非标模架导套孔壁厚不得小于10mm，回针孔壁厚为35～40mm，回针直径不小于Φ30。
5)大型非标模架A板、B板起吊螺钉孔为M36～M48。
6)450T注塑机以上的模具，模板的四面要有吊环孔，各模板间要有撬模角7)如有可能产生较大侧压力时(型腔深度超过50mm)，非标大型模架应设计原身止口。
8)使用尽可能多的支柱，保证模具在工作中不变形，支柱用螺钉固定在动模座板上。
9)模具导柱长度应比最高的动模型芯长20mm以上。
10)模具上须安装模脚，如果零件突出模具之外，模脚的高度须高出突出在模具之外的零件。
4. 分型面设计原则1)选择分型面选择首先必须符合我方要求。
2)避免在制品外表产生夹线，如无法避免时应尽量将夹线设计在不易看见的部位。
塑胶模具设计规范-1
一：材料规格选取：1.模仁材料：1.1．产品为高亮面，模仁中有斜销、滑块等结构，产品表面需咬花，采用STAVAX S136，热处理硬度45~52 HRC1.2．产品为亮面，且加工中需要放电结构较多，采用日本大同NAK80，硬度为HB 370~4001.3．对于快速模具，模仁材料通常选用P20，对于有亮面要求的选用国产NAK80 即可2.模仁尺寸：1.1厂内常用规格为有两种：120mm*160mm, 对应模架规格为2025(A=50，B=90)，模腔深度为：24.5mm;150mm*210mm, 对应模架规格为2530(A=50，B=90)，模腔深度为：24.5mm;150mm*250mm, 对应模架规格为2535(A=50，B=90)，模腔深度为：24.5mm;如需特殊规格，根据实际情况决定1.2规格选用：模仁边缘距产品（包含骨架）尺寸需大于25mm；模仁厚度T与产品区深度H，T≧2H。
二. 骨架设计规范1. 后制程有喷涂制程的设计要点1.1．key外形尺寸调整:喷涂镭雕KEY的表面必须预留喷涂厚度，一般喷每涂XY方向单边预留0.01mm（总预留0.02mm）,Z方向预留0.015mm, （客户有特殊要求除外）。
3D绘图时直接扣除,后续放电加工直接按图面加工到位即可！1.2．key间距及堆列柱位置定义.Key与key之间的间距需要大于key高度.堆列柱与key之间的间距需要大于堆列柱的高度.1.3．若产品表面喷涂为高亮要求,产品顶面与侧边交界处需要作不等圆角.为(1.5~1.2)*0.4mm,顶面为1.5~1.2mm, 侧边为0.4mm.2. 后制程有印刷制程的设计要点2.1．不可有任何凸出物高于印刷面，防止凸出物刮伤网板，3．确定进(出)胶方式:按键类产品须有进胶口和出胶口,其方式主要有直接进(出)胶和搭接进(出)胶两种,进胶方式决定于产品结构:①, 产品侧边允许有毛边,或者产品周边有裙边,通常采用直接进胶.②, 产品侧边不允许有毛边,且无裙边的产品通常采用搭接进胶.C.进(出)胶位置及数量:①按键类产品如果进(出)胶选择在长边,长边尺寸小于14mm,尽量做1个进胶1个出胶的方式;(进出胶需错位) 长边尺寸大于14mm,可采用1个进胶2个出胶的方式;②按键类产品如果进(出)胶选择在短边, 采用1个进胶1个出胶的方式即可.(进出胶无需错位)③对于圆环型产品需要做1进3出,分别均匀分布在产品四周.D. 进(出)胶口尺寸:㈠对于直接进出胶：进(出)胶口宽度尺寸设计，视KEY的形状而定，通常进胶比出胶口大0.5~1.0mm。
